焊接的六大缺陷，产生原因、危害、预防措施都在这了 一、外观缺陷 外观缺陷（表面缺陷）是指不用借助于仪器，从工件表面可以发现的缺陷。常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。单面焊的根部未焊透等。 A、咬边 是指沿着焊趾，在母材部分形成的凹陷或沟槽，它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。 产生咬边的主要原因：是电弧热量太高,即电流太大,运条速度太小所造成的。焊条与工件间角度不正确，摆动不合理，电弧过长，焊接次序不合理等都会造成咬边。直流焊时电弧的磁偏吹也是产生咬边的一个原因。某些焊接位置(立、横、仰)会加剧咬边。咬边减小了母材的有效截面积，降低结构的承载能力，同时还会造成应力集中，发展为裂纹源。 咬边的预防：矫正操作姿势，选用合理的规范，采用良好的运条方式都会有利于消除咬边。焊角焊缝时，用交流焊代替直流焊也能有效地防止咬边。 B、焊瘤 焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出，冷却后形成的未与母材熔合的金属瘤即为焊瘤。焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯)，焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。在横、立、仰位置更易形成焊瘤。 焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。同时，焊瘤改变了焊缝的实际尺寸，会带来应力集中。管子内部的焊瘤减小了它的内径，可能造成流动物堵塞。 防止焊瘤的措施：使焊缝处于平焊位置，正确选用规范，选用无偏芯焊条，合理操作。C、凹坑
凹坑指焊缝表面或背面局部的低于母材的部分。 凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑)，仰立、横焊时，常在焊缝背面根部产生内凹。凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。 防止凹坑的措施：选用有电流衰减系统的焊机，尽量选用平焊位置,选用合适的焊接规范，收弧时让焊条在熔池内短时间停留或环形摆动，填满弧坑。 D、未焊满 未焊满是指焊缝表面上连续的或断续的沟槽。填充金属不足是产生未焊满的根本原因。规范太弱,焊条过细，运条不当等会导致未焊满。 未焊满同样削弱了焊缝，容易产生应力集中，同时，由于规范太弱使冷却速度增大，容易带来气孔、裂纹等。 防止未焊满的措施：加大焊接电流，加焊盖面焊缝。 E、烧穿 烧穿是指焊接过程中，熔深超过工件厚度，熔化金属自焊缝背面流出，形成穿孔性缺。 焊接电流过大，速度太慢，电弧在焊缝处停留过久，都会产生烧穿缺陷。工件间隙太大，钝边太小也容易出现烧穿现象。 烧穿是锅炉压力容器产品上不允许存在的缺陷，它完全破坏了焊缝，使接头丧失其联接飞及承载能力。 防治措施：选用较小电流并配合合适的焊接速度，减小装配间隙，在焊缝背面加设垫板或药垫，使用脉冲焊，能有效地防止烧穿。 F、其他表面缺陷 (1)成形不良指焊缝的外观几何尺寸不符合要求。有焊缝超高,表面不光滑,以及焊缝过宽,焊缝向母材过渡不圆滑等。 (2)错边指两个工件在厚度方向上错开一定位置,它既可视作焊缝表面缺陷,又可视作装配成形缺陷。 (3)塌陷单面焊时由于输入热量过大,熔化金属过多而使液态金属向焊缝背面塌落, 成形后焊缝背面突起,正面下塌。 (4)表面气孔及弧坑缩孔。 (5)各种焊接变形如角变形、扭曲、波浪变形等都属于焊接缺陷O角变形也属于装配成形缺陷。 二、气孔和夹渣
焊接金相 铝合金钎焊缺 陷 哈尔滨焊接研究所金相室(150080) 于 捷 孙秀芳 郭力力 山东省淄博学院机电系(255091)姜 英 焊接方法 钎焊 母 材 L F3铝合金 焊 材 铝硅及铝硅镁钎料 图1 钎缝中各种缺陷 (50×)2/3图2 钎缝发生轻微溶蚀现象 400× 会)已在2000年1月巴黎会议上取消。两者原有职能 全部移交给IAB B组(实施与授权)。 EWF Committee2,3和IIW Commission今后只能 从事IIW IAB还没有的项目开发工作。 被IIW接受的培训规程在大约五年内将同时印制 EWF和IIW文件号。培训规程中规定了IIW和EWF 证书等效。同时,由于EWF人员资格仍被许多欧洲标 准采用,EWF证书在一定时期有很高的市场价值,所 以EWF证书仍将继续发放约五年。 1.4 授权的国家团体Authorised National Body(ANB) ANB是Authorised National Body(授权的国家团 体)的缩写,是指由IIW授权的在某一IIW成员国实施 IIW人员资格认证体系的唯一合法机构。其作用是: (1)评估和验收培训机构,批准授权的培训机构 (A TB)按照IIW规程举办各类培训课程; (2)进行考试; (3)颁发各类焊接人员的资格证书并管理焊接人 员档案。 一个IIW成员国只能有一个ANB。某个成员国 的ANB如果要在其它无ANB国家开展IIW课程,应 受到代表该国的国家焊接学会的邀请,在课程培训中, 必须解决语言障碍的问题。 根据EWF和IIW之间的协议,1999年,19个 EWF的ANB自动成为IIW的ANB。我国于2000年 1月取得欧洲以外的第一个ANB资格,美国、日本和澳 大利亚已于2001年1月召开的IAB B组巴黎工作会 通过,成为正式的ANB。到2001年1月底为止,已正 式授权下列国家的ANB组织:奥地利、比利时、中国、 克罗地亚、捷克、丹麦、芬兰、法国、德国、匈牙利、意大 利、荷兰、挪威、波兰、葡萄牙、罗马尼亚、斯洛伐克、斯 洛维尼亚、西班牙、瑞典、瑞士、英国、美国、澳大利亚和 日本,共计25个。 加拿大计划在2002年末进行验收,俄罗斯、乌克 兰和南斯拉夫已向IIW提出了申请。(未完待续) ? 5 4 ?焊接 2001(6)
一、焊接缺陷的分类 焊接缺陷可分为外部缺陷和内部缺陷两种 1．外部缺陷 1）外观形状和尺寸不符合要求； 2）表面裂纹； 3）表面气孔； 4）咬边； 5）凹陷； 6）满溢； 7）焊瘤； 8）弧坑； 9）电弧擦伤； 10）明冷缩孔； 11）烧穿； 12）过烧。 2．内部缺陷 1）焊接裂纹：ａ.冷裂纹；ｂ.层状撕裂；ｃ.热裂纹；ｄ.再热裂纹。 2）气孔； 3）夹渣； 4）未焊透； 5）未熔合； 6）夹钨； 7）夹珠。 二、各种焊接缺陷产生原因、危害及防止措施 1、外表面形状和尺寸不符合要求 表现：外表面形状高低不平，焊缝成形不良，焊波粗劣，焊缝宽度不均匀，焊缝余高过高或过低，角焊缝焊脚单边或下凹过大，母材错边，接头的变形和翘曲超过了产品的允许范围等。 危害：焊缝成形不美观，影响到焊材与母材的结合，削弱焊接接头的强度性能，使接头的应力产生偏向和不均匀分布，造成应力集中，影响焊接结构的安全使用。
产生原因：焊件坡口角度不对，装配间隙不匀，点固焊时未对正，焊接电流过大或过小，运条速度过快或过慢，焊条的角度选择不合适或改变不当，埋弧焊焊接工艺选择不正确等。 防止措施：选择合适的坡口角度，按标准要求点焊组装焊件，并保持间隙均匀，编制合理的焊接工艺流程，控制变形和翘曲，正确选用焊接电流，合适地掌握焊接速度，采用恰当的运条手法和角度，随时注意适应焊件的坡口变化，以保证焊缝外观成形均匀一致。 2、焊接裂纹 表现：在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏形成的新界面所产生的缝隙，具有尖锐的缺口和大小的长宽比特征。按形态可分为：纵向裂纹、横向裂纹、弧坑裂纹、焊趾裂纹、焊根裂纹、热影响区再热裂纹等。 危害：裂纹是所有的焊接缺陷里危害最严重的一种。它的存在是导致焊接结构失效的最直接的因素，特别是在锅炉压力容器的焊接接头中，因为它的存在可能导致一场场灾难性的事故的发生，裂纹最大的一个特征是具有扩展性，在一定的工作条件下会不断的“生长”，直至断裂。 产生原因及防止措施： （1）冷裂纹：是焊接头冷却到较低温度下（对于钢来说是Ms温度以下）时产生的焊接裂纹，冷裂纹的起源多发生在具有缺口效应的焊接热影响区或有物理化学不均匀的氢聚集的局部地带，裂纹有时沿晶界扩展，也有时穿晶扩展。这是由于焊接接头的金相组织和应力状态及氢的含量决定的。(如焊层下冷裂纹、焊趾冷裂纹、焊根冷裂纹等)。 产生机理：钢产生冷裂纹的倾向主要决定于钢的淬硬倾向，焊接接头的含氢量及其分布，以及接头所承受的拘束应力状态。 产生原因： a.钢种原淬硬倾向主要取决于化学成分、板厚、焊接工艺和冷却条件等。钢的淬硬倾向越大，越易产生冷裂纹。 b.氢的作用，氢是引起超高强钢焊接冷裂纹的重要因素之一，并且有延迟的特征。高强钢焊接接头的含氢量越高，则裂纹的敏感性越强。 c.焊接接头的应力状态：高强度钢焊接时产生延迟裂纹的倾向不仅取决于钢的淬硬倾向和氢的作用，还决定于焊接接头的应力状态。焊接时主要存在的应力有：不均匀加热及冷却过程中所产生的热应力、金属相变时产生的组织应力、结构自身拘束条件等。
焊接中常见的缺陷及解决方法 1.漏焊---漏焊包括焊点漏焊、螺栓漏焊、螺母漏焊等。 原因---主要原因是因为没有自检、互检，对工艺不熟悉造成的。 解决方法---在焊接后对所有焊点(螺母、螺栓等)进行检查，确认焊点(螺母、螺栓等)数量，熟悉工艺要求，加强自检意识，补焊等。 2.脱焊---包括焊点、螺母、螺栓等脱焊。（除材料与零部件本身不合格) 以下3种可视为脱焊: ①.接头贴合面未形成熔核，呈塑料性连接； ②.贴合面上的熔核尺寸小于规定值； ③.熔核核移，使一侧板焊透率达不到要求。 产生脱焊原因: ①.焊接电流过，焊接区输入热量不足； ②.电极压力过大，接触面积增大，接触电阻降低，散热加强； ③.通电时间短，加热不均匀，输入热量不足； ④.表面清理不良，焊接区电阻增大，分流相应增大； ⑤.点距不当，装配不当，焊接顺序不当，分流增大。 解决方法:在调整焊接电流后，对焊点做半破坏检查(试片做全破坏检查),目视焊点形状；补焊,检查上次半破坏后的相关焊点。 3.补焊---多焊了工艺上不要求焊接的焊点。 原因---不熟悉工艺或焊接中误操作焊钳。 解决方法---熟悉工艺或加强操作技能。 注意：两个或多于两个的连续点焊不能有偏焊现象，边缘及拐角处也不能存在偏焊的现象。(如两个连点偏焊,至少要有一个焊点需要重新点焊。) 4.焊渣---由于电流过大或压力过小，造成钢板的一部分母材在高温熔合 时沿着两钢板贴合面被挤出而形成的冷却物. 原因---主要原因是电流和压力的变化，以及焊钳操作不当引起的。 解决方法---调整焊接参数与电极压力，加强操作技能及清除焊渣。 5.飞溅---飞溅分为内部飞溅和外部飞溅两种。 内部飞溅---高温液态金属在电极压力的作用下,沿着最薄弱的两钢板间贴合而挤出。 产生原因 ①.电流过大，电极压力不足； ②.板间有异物或贴合不紧密。 外部飞溅---电极与焊件之间融合金属溢出的现象. 产生原因 ①.电极修磨得太尖锐；
常见的气焊焊接缺陷及产生的原因 字体: 小中大| 打印发布: 2009-04-29 12:00 作者: webmaster 来源: 本站原创查看: 58次 常见的气焊焊接缺陷可分为外部缺陷和内部缺陷两大类。外部缺陷位于焊缝的外表面，一般用肉眼或低倍放大镜即可以发现。常见的外部缺陷包括焊缝尺寸不符合要求、表面气孔、裂纹、咬边、未焊满、凹坑、烧穿和焊瘤等；内部缺陷位于焊缝内部，需用破坏性试验或无损探伤等方法才能发现，如内部气孔、裂纹、夹渣、未焊透、未熔合等。 一、焊缝尺寸不符合要求 焊缝的尺寸与设计上规定的尺寸不符，或者焊缝成型不良，出现高低、宽窄不一、焊波粗劣等现象。焊缝尺寸不符合要求，不仅影响焊缝的美观，还会影响焊缝金属与母材的结合，造成应力集中，影响焊件的安全使用。 焊缝尺寸不符合要求产生的原因主要有：接头边缘加工不整齐、坡口角度或装配间隙不均匀；焊接工艺参数不正确，如火焰能率过大或过小、焊丝和焊嘴的倾角配合不当、气焊焊接速度不均匀等；操作技术不当，如焊嘴或焊丝横向摆动不一致等。 防止焊缝高低、宽窄不一、焊波粗劣的措施有：正确调整火焰能率：将焊件接头边缘调整齐；气焊过程中焊嘴、焊丝的横向摆动要一致；焊接速度要均匀且不要向熔池内填充过多的焊丝。 二、未焊透 焊接时接头根部未完全熔透的现象称为未焊透，详见图7—1。 未焊透不仅降低了焊接接头的机械性能，而且在未焊透的缺口及末端处形成应力集中，进一步引起裂纹的产生。在重要的焊缝中，若发现有未焊透缺陷，必须铲除，重新补焊。 产生未焊透的原因较多，通常有焊接接头在气焊前未经清理干净，如存在氧化物、油污等；坡口角度过小、接头间隙太小或钝边过厚；焊嘴号码过小，火焰能率不够或焊接速度过快；焊件的散热速度过快，使得熔池存在的时间短，以致填充金属与母材之间不能充分地熔合。 防止未焊透采取的措施，除了选择合理的坡口型式和装配间隙外，应在焊前进行清理，消除坡口两侧的氧化物和油污；根据板厚正确选用相应的焊嘴和焊丝直径；在焊接时选择合理的火焰能率和焊接速度；尤其是对导热快、散热面积大的焊件，要进行焊前预热和在焊接过程中加热焊件。 三、未熔合 熔焊时，焊道与母材之间或焊道与焊道之间，未完全熔化结合的部分称为未熔 合，详见图7—2。

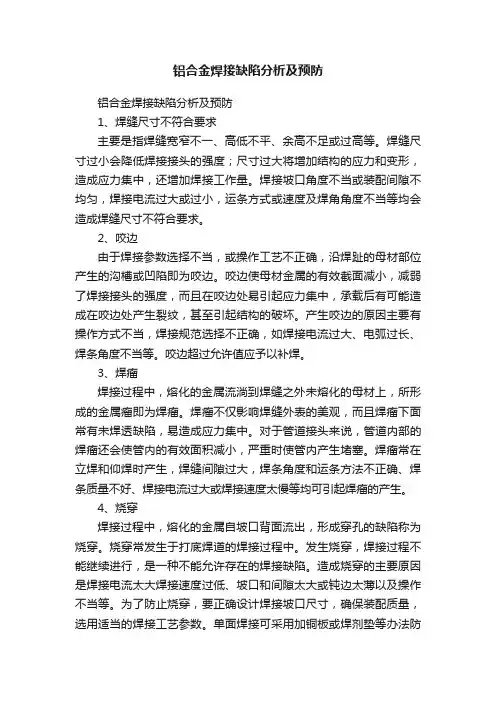

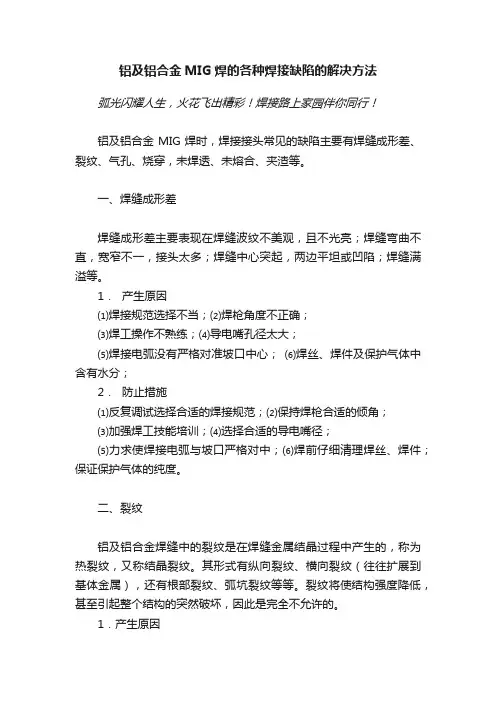

铝合金焊接缺陷分析及预防 1、焊缝尺寸不符合要求 主要是指焊缝宽窄不一、高低不平、余高不足或过高等。焊缝尺寸过小会降低焊接接头的强度；尺寸过大将增加结构的应力和变形，造成应力集中，还增加焊接工作量。焊接坡口角度不当或装配间隙不均匀，焊接电流过大或过小，运条方式或速度及焊角角度不当等均会造成焊缝尺寸不符合要求。 2、咬边 由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凹陷即为咬边。咬边使母材金属的有效截面减小，减弱了焊接接头的强度，而且在咬边处易引起应力集中，承载后有可能造成在咬边处产生裂纹，甚至引起结构的破坏。产生咬边的原因主要有操作方式不当，焊接规范选择不正确，如焊接电流过大、电弧过长、焊条角度不当等。咬边超过允许值应予以补焊。 3、焊瘤 焊接过程中，熔化的金属流淌到焊缝之外未熔化的母材上，所形成的金属瘤即为焊瘤。焊瘤不仅影响焊缝外表的美观，而且焊瘤下面常有未焊透缺陷，易造成应力集中。对于管道接头来说，管道内部的焊瘤还会使管内的有效面积减小，严重时使管内产生堵塞。焊瘤常在立焊和仰焊时产生，焊缝间隙过大，焊条角度和运条方法不正确、焊条质量不好、焊接电流过大或焊接速度太慢等均可引起焊瘤的产生。 4、烧穿 焊接过程中，熔化的金属自坡口背面流出，形成穿孔的缺陷称为烧穿。烧穿常发生于打底焊道的焊接过程中。发生烧穿，焊接过程不能继续进行，是一种不能允许存在的焊接缺陷。造成烧穿的主要原因是焊接电流太大焊接速度过低、坡口和间隙太大或钝边太薄以及操作不当等。为了防止烧穿，要正确设计焊接坡口尺寸，确保装配质量，选用适当的焊接工艺参数。单面焊接可采用加铜板或焊剂垫等办法防止熔化金属下塌及烧穿。手工电弧焊接薄板时，可采用跳弧焊接法或续灭弧焊接法。 5、未焊透 焊接时接头根部未完全熔透的现象称为未焊透，未焊透常出现在单面焊的根部和双面焊的中部。未焊透不仅使焊接接头的机械性能降低，而且在未焊透处的缺口和端部形成应力集中点，承载后会引起裂纹。未焊透的原因是焊接电流过小，焊接速度太快、焊条角度不当或电弧发生偏吹、坡口角度或对口间隙太小、焊件散热太快、氧化物或焊渣等阻碍了金属间充分的熔合等。凡是造成焊条金属和基本金属不能充分熔合的因素都会引起未焊透的发生。 防止未焊透的措施包括：1）正确选择坡口形式和装配间隙，并清除掉坡口两侧和焊层间的污物及熔渣；2）选用适当的焊接电流和焊接速度；3）运条时应随时注意调整焊条的角度，特别是遇到磁偏吹和焊条偏心时，更要调整焊条角度，以使焊缝金属和母材金属得到充分熔合；4）对导热快、散热面积大的焊件，应采取焊前预热或焊接过程中加热的措施。 6、未熔合 未熔合指焊接时，焊道与母材之间或焊道之间未完全熔化结合的部分；或指点焊时母材与母材之间未完全熔化结合的部分。 未熔合的最大危害大致与未焊透相同。产生未熔合的原因有：焊接线能量太低、电弧发生偏吹、坡口侧壁有锈垢和污物、焊层间清渣不彻底等。 7、凹坑、塌陷及未焊满
焊接缺陷及防止措施示范 文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
焊接缺陷及防止措施示范文本 使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、外观缺陷：外观缺陷(表面缺陷)是指不用借助于仪 器,从工件表面可以发现的缺陷。常见的外观缺陷有咬边、 焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。 单面焊的根部未焊透等。 A、咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属 的充分补充所留下的缺口。产生咬边的主要原因是电弧热 量太高,即电流太大,运条速度太小所造成的。焊条与工件间 角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造 成咬边。直流焊时电弧的磁偏吹也是产生咬边的一个原 因。某些焊接位置(立、横、仰)会加剧咬边。 咬边减小了母材的有效截面积,降低结构的承载能力,同
时还会造成应力集中,发展为裂纹源。 矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。焊角焊缝时,用交流焊代替直流焊也能有效地防止咬边。 B、焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。在横、立、仰位置更易形成焊瘤。 焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。 防止焊瘤的措施:使焊缝处于平焊位置,正确选用规范,选用无偏芯焊条,合理操作。 C、凹坑凹坑指焊缝表面或背面局部的低于母材的部
不锈钢氩弧焊接工艺特点及常见缺陷的防治措 施 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
304L不锈钢氩弧焊接工艺特点及常见缺陷的防治措施 摘要：304L不锈钢（ASTM标准）为奥氏体不锈钢，属于超低碳级不锈钢，具有良好的综合性能，是目前工业上应用最广泛的不锈钢；文章通过现场实践操作，研究总结了不锈钢焊接中的工艺特点，针对晶间腐蚀、层间未熔合、引弧夹钨、收缩缩孔等问题提出了具体的解决办法和注意事项，有效地解决了焊接质量问题。 关键词：奥氏体不锈钢; 晶间腐蚀; 危险温度区; 焊接线能量 0 引言 西气东输管道增输工程压缩机（组）中的润滑油系统、干气密封系统和前置加热系统工艺管道均为不锈钢管，材质为304L不锈钢（美国ASTM标准），主要管道规格为D60×6mm；本文主要以D60×6mm管道为例，分析奥氏体不锈钢管道焊接中易发生的缺陷，并介绍采取的预防措施。 1 304L不锈钢的特性和焊接工艺参数 奥氏体不锈钢304L对应我国的标准上是00Cr19Ni10，其主要化学成分和机械性能见表1： 表1 304L不锈钢的化学成分和机械性能
304L不锈钢的导热率较低，约为碳钢的1/3，电阻率约为碳钢的5倍，线膨胀系数比碳钢约大50%，密度大于碳钢；由于不锈钢存在众多与碳钢不同的特性，其焊接工艺规范也与碳钢有所不同，对于不锈钢304L钢管（60×6mm）我们采用的焊丝为ER308L，焊接工艺参数见表2： 表2 304L不锈钢的焊接工艺参数 注：焊接坡口角度为75±5° 2 304L不锈钢焊接工艺特点 晶间腐蚀及应对措施 晶间腐蚀是在腐蚀介质作用下，起源于金属表面的晶界并且沿晶粒边界深入金属内部产生在晶粒之间的一种腐蚀。晶间腐蚀是奥氏体不锈钢常见的焊接缺陷。 Cr是奥氏体不锈钢中具用耐腐蚀性的基本元素，当Cr含量低于12%时，就不再具用耐腐蚀性了。304L不锈钢在焊接过程中存在焊接危险温度区间（为450~850℃），见图1。当温度达到这一范围时，奥氏体中过饱和的碳向晶界处迅速扩散并在晶粒边界析出， 析出的碳和铬形成碳化铬（Cr 23C 6 ）。同时因为铬在奥氏体中的扩散速度很慢，来不及向 晶界扩散，这样就大量消耗了晶界处的铬，使晶界处含铬量降低到小于12%，这时晶界就失去了耐腐蚀能力；相应的如果温度低于450℃，则奥氏体中的碳扩散速度不快，不能在
超声波焊接常见缺陷及处理办法 一、强度无法达到欲求标准。 当然我们必须了解超音波熔接作业的强度绝不可能达到一体成型的强度，只能说接近于一体成型的强度，而其熔接强度的要求标准必须仰赖于多项的配合，这些配合是什么呢？ ※塑料材质：ABS与ABS相互相熔接的结果肯定比ABS与PC相互熔接的强度来的强，因为两种不同的材质其熔点也不会相同，当然熔接的强度也不可能相同，虽然我们探讨ABS与PC这两种材质可否相互熔接？我们的答案是绝对可以熔接，但是否熔接后的强度就是我们所要的？那就不一定了！而从另一方面思考假使ABS与耐隆、PP、PE相熔的情形又如何呢？如果超音波HORN瞬间发出150度的热能，虽然ABS 材质己经熔化，但是耐隆、PVC、PP、PE只是软化而已。我们继续加温到270度以上，此时耐隆、PVC、PP、PE已经可达于超音波熔接温度，但ABS材质已解析为另外分子结构了！由以上论述即可归纳出三点结论： １.相同熔点的塑料材质熔接强度愈强。
２.塑料材质熔点差距愈大，熔接强度愈小。 ３.塑料材质的密度愈高（硬质）会比密度愈低（韧性高）的熔接强度高。 二、制品表面产生伤痕或裂痕。 在超音波熔接作业中，产品表面产生伤痕、结合处断裂或有裂痕是常见的。因为在超音波作业中会产生两种情形：1.高热能直接接触塑料产品表面 2.振动传导。所以超音波发振作用于塑料产品时，产品表面就容易发生烫伤，而1m/m以内肉厚较薄之塑料柱或孔，也极易产生破裂现象，这是超音波作业先决现象是无可避免的。而在另一方面，有因超音波输出能量的不足(分机台与HORN上模)，在振动摩擦能量转换为热能时需要用长时间来熔接，以累积热能来弥补输出功率的不足。此种熔接方式，不是在瞬间达到的振动摩擦热能，而需靠熔接时间来累积热能，期使塑料产品之熔点到达成为熔接效果，如此将造成热能停留在产品表面过久，而所累积的温度与压力也将造成产品的烫伤、震断或破裂。是以此时必须考虑功率输出(段数)、熔接时间、动态压力等配合因素，来克服此种作业缺失。 解決方法：
常见的焊接缺陷及处理办法 一、外部缺陷 一）、焊缝成型差 1、现象 焊缝波纹粗劣，焊缝不均匀、不整齐，焊缝与母材不圆滑过渡，焊接接头差，焊缝高低不平。 2、原因分析 焊缝成型差的原因有：焊件坡口角度不当或装配间隙不均匀；焊口清理不干净；焊接电流过大或过小；焊接中运条（枪）速度过快或过慢；焊条（枪）摆动幅度过大或过小；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴焊件的坡口角度和装配间隙必须符合图纸设计或所执行标准的要求。 ⑵焊件坡口打磨清理干净，无锈、无垢、无脂等污物杂质，露出金属光泽。 ⑶加强焊接联系，提高焊接操作水平，熟悉焊接施工环境。 ⑷根据不同的焊接位置、焊接方法、不同的对口间隙等，按照焊接工艺卡和操作技能要求，选择合理的焊接电流参数、施焊速度和焊条（枪）的角度。 4、治理措施 ⑴加强焊后自检和专检，发现问题及时处理； ⑵对于焊缝成型差的焊缝，进行打磨、补焊； ⑶达不到验收标准要求，成型太差的焊缝实行割口或换件重焊； ⑷加强焊接验收标准的学习，严格按照标准施工。 二）、焊缝余高不合格 1、现象 管道焊口和板对接焊缝余高大于 3 ㎜；局部出现负余高；余高差过大；角焊缝高度不够或 焊角尺寸过大，余高差过大。 2、原因分析 焊接电流选择不当；运条（枪）速度不均匀，过快或过慢；焊条（枪）摆动幅度不均匀；焊条（枪）施焊角度选择不当等。 3、防治措施 ⑴根据不同焊接位置、焊接方法，选择合理的焊接电流参数； ⑵增强焊工责任心，焊接速度适合所选的焊接电流，运条（枪）速度均匀，避免忽快忽慢； ⑶焊条（枪）摆动幅度不一致，摆动速度合理、均匀； ⑷注意保持正确的焊条（枪）角度。 4、治理措施 ⑴加强焊工操作技能培训，提高焊缝盖面水平； ⑵对焊缝进行必要的打磨和补焊； ⑶加强焊后检查，发现问题及时处理； ⑷技术员的交底中，对焊角角度要求做详细说明。 三）、焊缝宽窄差不合格 1、现象 焊缝边缘不匀直，焊缝宽窄差大于 3 ㎜。 2、原因分析 焊条（枪）摆动幅度不一致，部分地方幅度过大，部分地方摆动过小；焊条（枪）角度不合适；焊接位置困难，妨碍焊接人员视线。

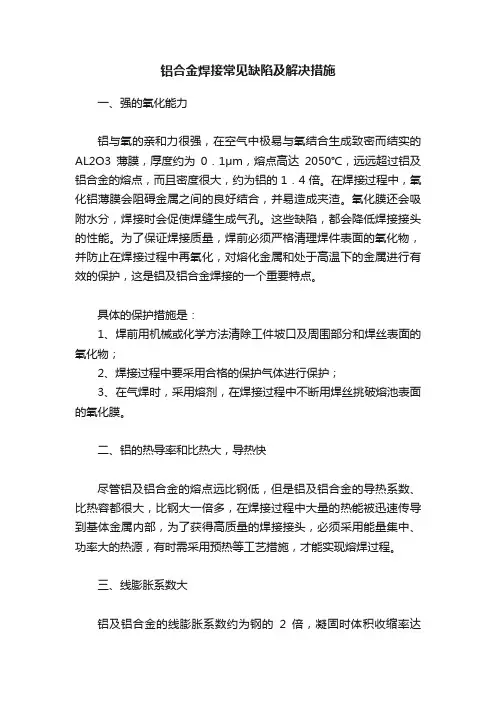

铝焊接的工艺和注意要点 铝焊接的工艺和注意要点 1．铝及铝合金的焊接特点 （1）铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。焊接前应采用化学或机械方法进行严格表面清理，{TodayHot}清除其表面氧化膜。在焊接过程加强保护，防止其氧化。钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。气焊时，采用去除氧化膜的焊剂。在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。 （2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。{HotTag} （3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅0.5%时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。根据生产经验，当含硅5%～6%时可不产生热裂，因而采用SAlSi條（硅含量4.5%～6%)焊丝会有更好的抗裂性。 （4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。高温铝强度很低，支撑熔池困难，容易焊穿。 （5）铝及铝合金在液态能溶解大量的氢，固态几乎不溶解氢。在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。因此，对氢的来源要严格控制，以防止气孔的形成。 （6）合金元素易蒸发、烧损，使焊缝 性能下降。 （7）母材基体金属如为变形强化或固溶时效强化时，焊接热会使热影响区的强度下降。 （8）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。 2铝合金焊接有几大难点:
一、外观缺陷 外观缺陷(表面缺陷)是指不用借助于仪器，从工件表面可以发现的缺陷。常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。单面焊的根部未焊透等。 A、咬边 是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。 产生咬边的主要原因：是电弧热量太高,即电流太大,运条速度太小所造成的。焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。直流焊时电弧的磁偏吹也是产生咬边的一个原因。某些焊接位置(立、横、仰)会加剧咬边。咬边减小了母材的有效截面积,降低结构的承载能力,同时还会造成应力集中,发展为裂纹源。 防止咬边的预防：矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。焊角焊缝时,用交流焊代替直流焊也能有效地防止咬边。 B、焊瘤 焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。焊接规范过强、焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。在横、立、仰位置更易形成焊瘤。 焊瘤常伴有未熔合、夹渣缺陷,易导致裂纹。同时,焊瘤改变了焊缝的实际尺寸,会带来应力集中。管子内部的焊瘤减小了它的内径,可能造成流动物堵塞。 防止焊瘤的措施：使焊缝处于平焊位置,正确选用规范，选用无偏芯焊条，合理操作。 C、凹坑 凹坑指焊缝表面或背面局部的低于母材的部分。 凹坑多是由于收弧时焊条(焊丝)未作短时间停留造成的(此时的凹坑称为弧坑),仰立、横焊时,常在焊缝背面根部产生内凹。凹坑减小了焊缝的有效截面积,弧坑常带有弧坑裂纹和弧坑缩孔。 防止凹坑的措施：选用有电流衰减系统的焊机,尽量选用平焊位置,选用合适的焊接规范,收弧时让焊条在熔池内短时间停留或环形摆动,填满弧坑。 D、未焊满 未焊满是指焊缝表面上连续的或断续的沟槽。填充金属不足是产生未焊满的根本原因。规范太弱,焊条过细,运条不当等会导致未焊满。 未焊满同样削弱了焊缝,容易产生应力集中,同时,由于规范太弱使冷却速度增大,容易带来气孔、裂纹等。 防止未焊满的措施：加大焊接电流,加焊盖面焊缝。 E、烧穿 烧穿是指焊接过程中,熔深超过工件厚度,熔化金属自焊缝背面流出,形成穿孔性缺。 焊接电流过大,速度太慢,电弧在焊缝处停留过久,都会产生烧穿缺陷。工件间隙太大，钝边太小也容易出现烧穿现象。 烧穿是锅炉压力容器产品上不允许存在的缺陷,它完全破坏了焊缝,使接头丧失其联接飞及承载能力。
焊接缺陷产生原因及防止措施 焊接接头的不完整性称为焊接缺陷，主要有焊接裂纹、未焊透、夹渣、气孔和焊缝外观缺陷等。这些缺陷减少焊缝截面积，降低承载能力，产生应力集中，引起裂纹;降低疲劳强度，易引起焊件破裂导致脆断。 一、气孔 (Blow Hole) 焊接方式发生原因防止措施 手工电弧 焊(1)焊条不良或潮湿. (2)焊件有水分、油污或锈. (3)焊接速度太快. (4)电流太强. (5)电弧长度不适合. (6)焊件厚度大,金属冷却过速. (1)选用适当的焊条并注意烘干. (2)焊接前清洁被焊部份. (3)降低焊接速度,使内部气体容易逸 出. (4)使用厂商建议适当电流. (5)调整适当电弧长度. (6)施行适当的预热工作.
CO2气体保护焊(1)母材不洁. (2)焊丝有锈或焊药潮湿. (3)点焊不良,焊丝选择不当. (4)干伸长度太长,CO2气体保护不 周密. (5)风速较大,无挡风装置. (6)焊接速度太快,冷却快速. (7)火花飞溅粘在喷嘴,造成气体乱 流. (8)气体纯度不良,含杂物多(特别含 水分). (1)焊接前注意清洁被焊部位. (2)选用适当的焊丝并注意保持干燥. (3)点焊焊道不得有缺陷,同时要清洁干 净,且使用焊丝尺寸要适当. (4)减小干伸长度,调整适当气体流量. (5)加装挡风设备. (6)降低速度使内部气体逸出. (7)注意清除喷嘴处焊渣,并涂以飞溅附 着防止剂,以延长喷嘴寿命. (8)CO2纯度为99.98%以上,水分为0. 005%以下. 设备不良(1)减压表冷却,气体无法流出. (2)喷嘴被火花飞溅物堵塞. (3)焊丝有油、锈. (1)气体调节器无附电热器时,要加装电 热器,同时检查表之流量. (2)经常清除喷嘴飞溅物.并且涂以飞溅 附着防止剂. (3)焊丝贮存或安装焊丝时不可触及油 类. 自保护药芯焊丝(1)电压过高. (2)焊丝突出长度过短. (3)钢板表面有锈蚀、油漆、水分. (4)焊枪拖曳角倾斜太多. (5)移行速度太快,尤其横焊. (1)降低电压. (2)依各种焊丝说明使用. (3)焊前清除干净. (4)减少拖曳角至约0-20°. (5)调整适当.
第八章：焊接缺陷及焊接质量检验 学习要求：掌握焊接中各种焊接缺陷，了解焊接缺陷产生的原因及预防措施，掌握各种焊接检验方法。掌握公司焊缝外观检验标准， 课时：4课时 基本内容 前言：随着科学技术的发展，焊接在工业生产中的地位更加重要。从大量结构的事故原因分析结果可以看出，很多是由于焊接质量不好造成的，而焊工的责任心和操作技能直接影响到焊接质量。为提高焊工的素质，保证焊接结构的使用安全、可靠，对焊工进行培训与考核是十分必要的。 第一节焊接缺陷 焊接缺陷：焊接接头中产生的不符合设计或工艺文件要求的缺陷 一、焊接缺陷的分类按焊接缺陷在焊缝中的位置，可分为外部缺陷与内部缺陷两大类。外部缺陷位于焊缝区的外表面，肉眼或用低倍放大镜即可观察到。例如：焊缝尺寸不符合要求、咬边、焊瘤、弧坑、烧穿、下塌、表面气孔、表面裂纹等。内部缺陷位于焊缝内部，需用破坏性实验或探伤方法来发现。例如：未焊透、未熔合、夹渣、内部气孔、内部裂纹等。 二、常见电焊缺陷 （1）焊缝尺寸不符合要求主要指焊缝宽窄不一、高低不平、余高不
足或过高等。焊缝尺寸过小会降低焊接接头强度；尺寸过大将增加结构的应力和变形，造成应力集中，还增加焊接工作量。焊接坡口角度不当或装配间隙不均匀，焊接电流过大或过小，运条方式或速度及焊角角度不当等均会造成焊缝尺寸不符合要求。 （2）咬边由于焊接参数选择不当，或操作工艺不正确，沿焊趾的母材部位产生的沟槽或凸陷即为咬边。咬边使母材金属的有效截面减小，减弱了焊接接头的强度，而且在咬边处易引起应力集中，承载后有可能在咬边处产生裂纹，甚至引起结构的破坏。产生咬边的原因 操作方式不当，焊接规范选择不正确，如焊接电流过大，电弧过长，焊条角度不当等。咬边超过允许值，应予补焊。 （3）焊瘤焊接过程中，熔化金属流淌到焊缝之外未熔化的母材上，所形成的金属瘤即为焊瘤。焊瘤不仅影响焊缝外表的美观，而且焊瘤下面常有未焊透缺陷，易造成应力集中。对于管道接头来说，管道内部的焊瘤还会使管内的有效面积减少，严重时使管内产生堵塞。焊瘤常在立焊和仰焊时发生。焊缝间隙过大，焊条角度和运条方法不正确，焊条质量不好，焊接电流过大或焊接速度太慢等均可引起焊瘤的产生。（4）烧穿焊接过程中，熔化金属自坡口背面流出，形成穿孔的缺陷称为烧穿。烧穿常发生于打底焊道的焊接过程中。发生烧穿，焊接过程难以继续进行，是一种不允许存在的焊接缺陷。造成烧穿的主要原因是焊接电流太大或焊接速度太低；坡口和间隙太大或钝边太薄以及操作不当等。为了防止烧穿，要正确设计焊接坡口尺寸，确保装配质量，选用适当的焊接工艺参数。单面焊可采用加铜垫板或焊剂垫等办法防
手工电弧焊常见焊接缺陷产生的原因及预防措施 缺陷名称：气孔（） 1、原因 （1）焊条不良或潮湿。 （2）焊件有水分、油污或锈。 （3）焊接速度太快。 （4）电流太强。 （5）电弧长度不适合。 （6）焊件厚度大，金属冷却过速。 2、解决方法 （1）选用适当的焊条并注意烘干。 （2）焊接前清洁被焊部份。 （3）降低焊接速度，使内部气体容易逸出。（4）使用厂商建议适当电流。 （5）调整适当电弧长度。 （6）施行适当的预热工作。 二、缺陷名称咬边（) 1、原因 （1）电流太强。 （2）焊条不适合。 （3）电弧过长。 （4）操作方法不当。
（5）母材不洁。 （6）母材过热。 2、解决方法 （1）使用较低电流。 （2）选用适当种类及大小之焊条。 （3）保持适当的弧长。 （4）采用正确的角度，较慢的速度，较短的电弧及较窄的运行法。 （5）清除母材油渍或锈。 （6）使用直径较小之焊条。 三：缺陷名称：夹渣（ ) 1、原因 （1）前层焊渣未完全清除。 （2）焊接电流太低。 （3）焊接速度太慢。 （4）焊条摆动过宽。 （5）焊缝组合及设计不良。 2、解决方法 （1）彻底清除前层焊渣。 （2）采用较高电流。 （3）提高焊接速度。 （4）减少焊条摆动宽度。
（5）改正适当坡口角度及间隙。 四、缺陷名称：未焊透（ ) 1、原因 （1）焊条选用不当。 （2）电流太低。 （3）焊接速度太快温度上升不够，又进行速度太慢电弧冲力被焊渣所阻挡，不能给予母材。 （4）焊缝设计及组合不正确。 2、解决方法 （1）选用较具渗透力的焊条。 （2）使用适当电流。 （3）改用适当焊接速度。 （4）增加开槽度数，增加间隙，并减少根深。 五：缺陷名称：裂纹（) 1、原因 （1）焊件含有过高的碳、锰等合金元素。 （2）焊条品质不良或潮湿。 （3）焊缝拘束应力过大。 （4）母条材质含硫过高不适于焊接。 （5）施工准备不足。 （6）母材厚度较大，冷却过速。 （7）电流太强。
以下是焊接缺陷方面的浅析 缺陷产生原因及防止措施 一、缺陷名称：气孔（Blow Hole） 焊接方式发生原因防止措施 手工电弧焊（1）焊条不良或潮湿。 （2）焊件有水分、油污或锈。 （3）焊接速度太快。 （4）电流太强。 （5）电弧长度不适合。 （6）焊件厚度大，金属冷却过速。 （1）选用适当的焊条并注意烘干。 （2）焊接前清洁被焊部份。 （3）降低焊接速度，使内部气体容易逸出。 （4）使用厂商建议适当电流。 （5）调整适当电弧长度。 （6）施行适当的预热工作。 CO2气体保 护焊（1）母材不洁。 （2）焊丝有锈或焊药潮湿。 （3）点焊不良，焊丝选择不当。 （4）干伸长度太长，CO2气体保护不周密。 （5）风速较大，无挡风装置。 （6）焊接速度太快，冷却快速。 （7）火花飞溅粘在喷嘴，造成气体乱流。 （8）气体纯度不良，含杂物多（特别含水分）。 （1）焊接前注意清洁被焊部位。 （2）选用适当的焊丝并注意保持干燥。 （3）点焊焊道不得有缺陷，同时要清洁干净，且使用焊 丝尺寸要适当。 （4）减小干伸长度，调整适当气体流量。 （5）加装挡风设备。 （6）降低速度使内部气体逸出。 （7）注意清除喷嘴处焊渣，并涂以飞溅附着防止剂，以 延长喷嘴寿命。 （8）CO2纯度为99.98%以上，水分为0.005%以下。 埋弧焊接（1）焊缝有锈、氧化膜、油脂等有机物的杂质。 （2）焊剂潮湿。 （3）焊剂受污染。 （4）焊接速度过快。 （5）焊剂高度不足。 （6）焊剂高度过大，使气体不易逸出（特别在焊剂 粒度细的情形）。 （7）焊丝生锈或沾有油污。 （8）极性不适当（特别在对接时受污染会产生气 孔）。 （1）焊缝需研磨或以火焰烧除，再以钢丝刷清除。 （2）约需300℃干燥 （3）注意焊剂的储存及焊接部位附近地区的清洁，以免 杂物混入。 （4）降低焊接速度。 （5）焊剂出口橡皮管口要调整高些。 （6）焊剂出口橡皮管要调整低些，在自动焊接情形适当 高度30-40mm。 （7）换用清洁焊丝。 （8）将直流正接（DC-）改为直流反接（DC+). 设备不良（1）减压表冷却，气体无法流出。 （2）喷嘴被火花飞溅物堵塞。 （3）焊丝有油、锈。 （1）气体调节器无附电热器时，要加装电热器，同时检 查表之流量。 （2）经常清除喷嘴飞溅物。并且涂以飞溅附着防止剂。 （3）焊丝贮存或安装焊丝时不可触及油类。 （2）焊丝突出长度过短。（2）依各种焊丝说明使用。

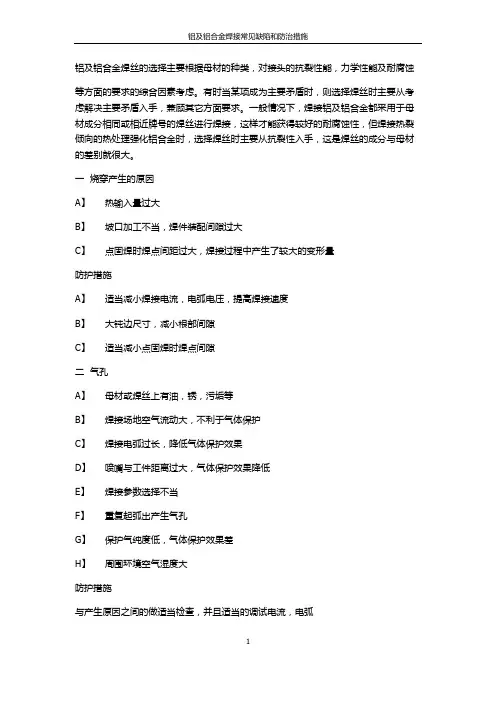

铝合金焊接缺陷的分析与研究 铝合金焊接具有密度低、耐腐蚀以及良好的导热性和导电性等特点，在机械、航空以及电子产业中都有广泛的应用。但是，铝合金焊接也存在着裂纹和气孔等多种缺陷。本文针对这些缺陷产生的原因进行了分析和探讨，并针对特定的缺陷提出了具体的防止对策。 在机械制造行业中，焊接加工是一种应用广泛的加工方式，它不仅强度可靠，节省材料，还能加工出其它加工方式难以完成的产品。在焊接中，铝合金焊接具有耐腐蚀、比强度高以及良好的导热性和导电性。这些特点使铝合金焊接在机械、电力以及轨道车辆等多个领域中得到了广泛的应用。但是在铝合金焊接中也存在着裂纹、气孔以及咬边等各种缺陷，这对焊接产品的质量产生了严重的威胁。本文从铝合金的性能和焊接特性出发，对铝合金焊接存在的缺陷进行分析和介绍，并针对性的提出防止对策。 铝合金的性能及其焊接特性 铝合金中的铝是一种轻金属，它的密度非常小，利用它来焊接成的产品重量低，这在航天航空以及交通轨道等领域具有重要的意义。铝合金的耐腐蚀非常好，不容易受到环境的侵蚀，同时它的比强度也高，焊接成的产品质量好。铝合金的导电导热性能好，在低温下也能保持良好的机械性能。 目前焊接所用铝合金用的比较多的是铝锰合金和铝镁合金两类。在航天航空等重要领域也会用到比强度和比刚度高的铝铜合金和铝锂合金。
这些铝合金主要具有以下一些焊接特性。第一，铝合金的氧化能力特别强，在焊接过程中会生成氧化薄膜。第二，铝合金具有高导电性和导热率，不会因局部过热产生内应力，但也因此所需能量更多。第三，线膨胀系数和凝固体积收缩率比较大，容易形成热裂纹。第四，焊接时铝合金没有具体的颜色变化，这给焊接者的观察工作带来困难。第五，铝合金在高温中容易吸入气体，在焊接过程中会形成气孔。 铝合金焊接常见缺陷分析及研究 因为铝合金自身存在的一些焊接特性，以及其它各种原因，在铝合金焊接中容易出现裂纹、气孔、焊缝成型不良以及咬边等多种缺陷。下面本文将针对各个缺陷产生的原因进行分析，再提出具体的防止对策。 2.1.裂纹 形成的原因有很多种，对于某些含共晶相及杂质相比较多的铝合金，在焊后冷却过程中，容易形成裂纹。因为铝合金的线膨胀系数和凝固体积收缩率比较大，在焊缝冷却时容易产生拉伸变形。此外，铝合金在冷却凝固的过程中，在一定的温度范围内存在液态和固态金属，此时的铝合金强度和塑性都很低。在这个温度范围内，容易产生裂纹，特别是在这几种情况共同存在的情况下，裂纹发生情况更加严重。裂纹的存在会产生应力集中，降低了整个焊接结构的强度。对于裂纹的检验方法，有经验的工作人员可以直接凭视觉进行评估。为了保险起见，还可以采用量尺或者X光进行检测。 针对裂纹缺陷，我们可以采取以下措施：第一，选取合适的焊接铝合
