铝焊接的工艺和注意要点
铝焊接的工艺和注意要点

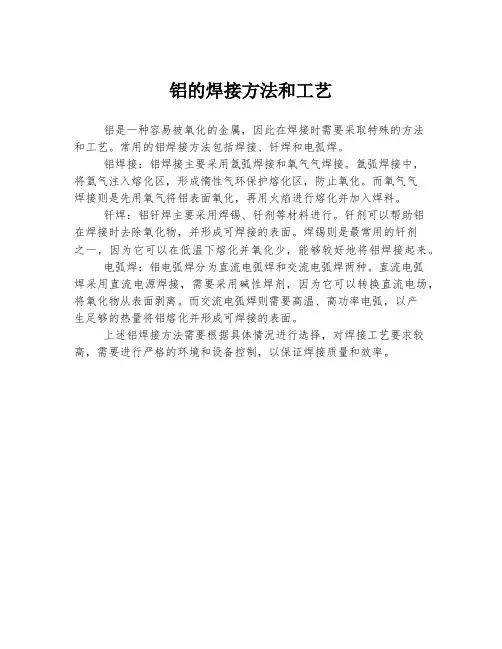

1．铝及铝合金的焊接特点
（1）铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。焊接前应采用化学或机械方法进行严格表面清理，{TodayHot}清除其表面氧化膜。在焊接过程加强保护，防止其氧化。钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。气焊时，采用去除氧化膜的焊剂。在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。
（2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显著，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。{HotTag}
（3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹及较高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅0.5%时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显著提高，收缩率下降，热裂倾向也相应减小。根据生产经验，当含硅5%～6%时可不产生热裂，因而采用SAlSi條（硅含量4.5%～6%)焊丝会有更好的抗裂性。
（4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。高温铝强度很低，支撑熔池困难，容易焊穿。
（5）铝及铝合金在液态能溶解大量的氢，固态几乎不溶解氢。在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。因此，对氢的来源要严格控制，以防止气孔的形成。
（6）合金元素易蒸发、烧损，使焊缝
性能下降。
（7）母材基体金属如为变形强化或固溶时效强化时，焊接热会使热影响区的强度下降。
（8）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。
2铝合金焊接有几大难点:
①铝合金焊接接头软化严重,强度系数低,这也是阻碍铝合金应用的最大障碍;
②铝合金表面易产生难熔的氧化膜(Al2O3其熔点为2060℃),这就需要采用大功率密度的焊接工艺;
③铝合金焊接容易产生气孔;④铝合金焊接易产生热裂纹;⑤线膨胀系数大,易产生焊接变形;
⑥铝合金热导率大(约为钢的4倍),相同焊接速度下,热输入要比焊接钢材大2～4倍。
因此,铝合金的焊接要求采用能量密度大、焊接热输入小、焊接速度高的高效焊接方法。
3．焊接方法
几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对各种焊接方法的适应性不同，各种焊接方法有其各自的应用场合。惰性气体保护焊（TIG或MIG）方法是应用最广泛的铝及铝合金焊接方法。铝及铝合金薄板可采用钨极交流氩弧焊或钨极脉冲氩弧焊。铝及铝合金厚板可采用钨极氦弧焊、氩氦混合钨极气体保护焊、熔化极气体保护焊、脉冲熔化极气体保护焊。熔化极气体保护焊、脉冲熔化极气体保护焊应用越来越广泛（氩气或氩/氦混合气）。
1焊前处理，铝的板材在出厂时表面都有少许油用作保护。这是焊接中产生缺陷的原因之一。1应用酸碱洗消的方式去除，并用风吹干！！2用细目不锈钢丝刷打磨板材表面去除氧化皮。以备用焊接。3处理过的板材表面严禁用手接触，尤其是工人工作时用的脏手套接触！！4铸铝因其杂质较多，去除氧化表面时一定要打磨干净。否则会产生缺陷！！
2焊接：铸铝的焊接机器以MIG，TIG为好，MIG焊接快，效率高容易成形少有缺陷。但铝的材质对其有一定影响。TIG适合小巧的焊缝和短点焊，补焊！！
3.气体和电流：铝焊用的氩气要求在99.9以上。分板材的不同还要用99.99以上的高纯气体。气体压力因板材的不同应在12以上。较多用在15-25.应用气体佘1个压力时要停止使用。不可以用净！！气体钢瓶要定点使用，不要串换。气管要经常检查！！
4焊材焊材的使用要本着先进先出原则来使用。不要放置时间太久。包装不要破损。不要受潮。更不要沾油污。型号相对！！
铝油箱焊接工艺要点：：
1气体氩气99.999%纯度要达到否则会有：发黑氧化不熔合焊缝过高等现像。气瓶要专用！严禁乱换气瓶！瓶内气体还余1个压力时就要更换。
不能用光！
2板材板材表面要光洁无油污。最重要的就是油和水的影响。会出现气孔发黑等现像3焊接工艺要相对应板材电流电压相匹配。弧长要严格控制。
4铝焊的工艺要求洁净。工人工作时用的手套抹布严禁脏乱和有油污，否则会出现上列现像！5焊接完后可以在清水中用硬毛刷刷洗焊缝可以去掉黑迹
6焊枪的角度很重要焊枪指向前进方向，同时向后倾斜15度左右。再看工件焊缝接口为对
接？搭接？焊枪指向最好与焊缝的角度中间！
近来焊接油箱工艺如下：MIG焊：v17.6A63_67弧长5-7Ar>15
铝油箱的板材现在大多用的是50523A21等厚度为2-3mm一般多为西南铝业的，板材在焊接前一盘大多做好除油，各家厂商各不想同，一般大多用酸碱洗和用丙桐清洗去油，再进行焊接！！
哈尔滨理工大学荣成学院专科生毕业设计 题目：铝及铝合金焊接工艺研究专业年级： 09焊接技术及自动化 学生姓名：金杰 学号：0930150223 指导教师：杨丽丽 哈尔滨理工大学荣成学院 完成时间：2012年6月25日
专科生毕业设计（论文）评语 学院：荣成学院专业：焊接技术及自动化任务起止时间：2012年5月13日至2012年6月25日 毕业设计（论文）题目： 铝及铝合金焊接工艺研究 指导教师对毕业设计（论文）的评语： 指导教师签名：指导教师职称： 评阅教师对毕业设计（论文）的评语： 评阅教师签名：评阅教师职称： 答辩委员会对毕业设计的评语： 答辩委员会评定，该生毕业设计（论文）成绩为： 答辩委员会主席签名：职称： 年月日
专科生毕业设计（论文）任务书 学生姓名：金杰学号：0930150223 学院：荣成学院专业：焊接技术及自动化 任务起止时间：2012年5月13日至2012年6月25日 毕业设计（论文）题目： 铝及铝合金焊接工艺研究 毕业设计工作内容： 铸钢是生产中常用的材料,但是由于其成分中含有杂质较多,铸造过程中冷却缓慢,使其组织粗大偏析比较严重给焊接带来困难.本文通过对ZG270-500及其焊接接头的常见缺陷进行分析，选用适当的焊接工艺参数进行焊接，并对焊后裂纹进行探伤及修补。 1、了解毕业设计的内容，查阅资料（5月13日—5月17日） 2、对铸钢的焊接性及焊接工艺进行分析，总结ZG270-500的焊接工艺及修补措施.撰写题纲（5月17日-5月19日） 3、撰写论文（5月20日-5月21日） 资料： 1.中国机械工程学会焊接学会.焊接手册（第一卷）焊接方法与设备【M】.北京：机械工业出版社，2001 2.美国焊接学会黄静文等[译].焊接手册(第二卷）焊接方法【M】.北京：机械工艺出版社（第七版）.1988 3.关桥.刘方君.董春林.高能束流焊接技术的应用与发展趋势【C】.第九次全国焊接会议论文集.1999 4.李亚江.王娟.有色金属焊接及应用.北京：化学工艺出版社.2006 指导教师意见： 签名： 年月日系主任意见： 签名： 年月日
铝合金的表面处理实用 工艺 YKK standardization office【 YKK5AB- YKK08- YKK2C- YKK18】
【工艺知识】铝材表面处理工艺大全介绍 总则 表面处理：它是通过机械和化学的方法处理后，能在产品的表面上形成一层保护机体的保护层。在自然界中能达到稳定状态，增加机体的抗蚀性和增加产品的美观，从而提升产品的价值。表面处理种类的选择首先要从使用环境，使用寿命，人为欣赏的角度出发，当然经济价值也是考虑的核心所在。 表面处理的流程包括前处理，成膜，膜后处理。包装，入库。出货等工序，其中前处理包括机械处理，化学处理。 机械处理包括喷吵，抛丸，打磨，抛光，打蜡等工序。机械处理目的使产品表面剔除凹凸不平，补救表面其它外观不良现象。化学处理使产品表面的油污锈迹去除，并且形成一层能使成膜物质更好的结合或和化成活性金属机体，确保镀层有一个稳定状态，增加保护层的结合力，从而达到保护机体的作用。 铝材表面处理 铝材常见的化学处理有铬化，喷漆，电镀，阳极氧化，电泳等工艺。其中机械处理有拉丝，抛光，喷吵，打磨等工艺。 —————— 第一节铬化 铬化会便产品表面形成一层化学转化膜，膜层厚度在，这层转化膜吸附性好，主要作为涂装底层。外观
有金黄色，铝本色，绿色等。这种转化膜导电性能好，是电子产品的最好选项，如手机电池内导电条，磁电设备等。该膜层适合所有铝及铝合金产品。但该转化膜质软，不耐磨，因此不利于做产品外部件利用。 铬化工艺流程： 脱脂—>铝酸脱—>铬化—>包装—>入库 铬化适合于铝及铝合金，镁及镁合金产品。 品质要求： 1）颜色均匀，膜层细致，不可有碰伤，刮伤，用手触摸，不能有粗糙，掉灰等现象。 2 ）膜层厚度。 —————— 第二节，阳极氧化 阳极氧化:可以使产品表面形成一层均匀，致密的氧化层，(Al2O3 。6H2O 俗名钢玉)这种膜能使产品的表面硬度达到(200-300HV)，如果特种产品可以做硬质阳极氧化，产品表面硬度可达 400-1200HV，因而硬质阳极氧化是油缸，传动，不可缺的表面处理工艺。 另外这种产品耐磨性非常好，可做航空，航天相关产品的必用工艺。阳极氧化和硬质阳极氧化不同之处:阳极氧化可以着色，装饰性比硬质氧化要好的多。施工要点:阳极氧化对材质要求很严格，不同的材质表面有不同的装饰效果，常用的材质有6061，6063，7075，2024 等，其中，2024 相对效果要差一些，由
铝及铝合金焊接施工工艺标准 1 适用范围 本工艺标准适用于铝及铝合金的手工钨极氩弧焊和熔化极氩弧焊的焊接。 2 施工准备 2.1 铝及铝合金的焊接除应执行本工艺标准外，还应符合国家颁布的有关标准、法律法规及规定。 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是不注日期的引用文件其最新版本适用于本标准 《铝及铝合金轧制板材》GB/T-3880-1997 《铝及铝合金热挤压管》第一部分：无缝圆管GB/T4437.1-2000 《铝及铝合金拉（轧）制无缝管》GB/T6893-2000 《铝及铝合金焊丝》GB/T10858 《铝及铝合金焊接管》GB/T10571 《铝制焊接容器》JB/T4734-2002 2.2 材料 2.2.1 一般规定 工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告，并优先选用已列入国家标准或行业标准的母材和焊丝，母材和焊丝应妥善保管，防止损伤、污染和腐蚀。当选用国外材料时，其使用范围应符合相应标准的规定，并应有该材料的质量证明书。 2.2.2 母材 2.2.2.1 工程选用的母材应符合现行的国家标准规定。 2.2.2.2 当对母材有特殊要求时，应在设计图样或相应的技术条件上标明。 2.2.2.3 施工单位对设备、容器和管道的材料的代用，必须事先取得原设计单位的设计修改证明文件，并对改动部位作详细记载。 2.2.2.4 损伤和锈蚀严重的母材不得在工程中使用。 2.2.3 焊接材料 2.2. 3.1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定。 2.2. 3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素，并应符合下列规定。（1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝。 （2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝。 （3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝。 （4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝 2.2. 3.3 焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定。 2.2. 3.4 手工钨极氩弧焊电极应选用铈钨极，也可选用钍钨极，施焊前应根据焊接电流的大小正确选用钨极直径。
铝合金焊接技术 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. MIG、TIG能够得到良好的焊接接头，但是，这两种方法却有熔透能力差、焊接变形大、生 产效率低等缺点。近年来，很多科技工作者开始探讨铝合金焊接的新方法，如激光焊、双光 束激光焊、激光-电弧复合焊以及搅拌焊摩擦等，下面主要介绍这四种焊接方法的主要特点。 1、铝合金的激光焊 随着大功率、高性能激光加工设备的不断开发，铝合金激光焊接技术发展很快，与传统的 TIG、MIG焊相比，激光焊接铝合金具有以下优点； （1）能量密度高，热输入量小，焊接变形小，能得到熔化区和热影响区窄而熔深大的焊缝； （2）冷却速度快，能得到组织微细的焊缝，故焊接接头性能良好； （3）焊接速度快、功能多、适应性强、可靠性高，且不需要真空装置，所以在焊接精度、 效率、自动化等方面具有无可比拟的优势。 激光有很高的能量密度，焊接铝合金可以有效防止传统焊接工艺产生的缺陷，强度系数提高 很大。但激光器功率一般都比较小，对铝合金厚板的焊接困难，同时铝合金表面对激光束的 吸收率很低，要达到深熔焊时存在阀值问题，所以工艺上有一定难度。 2、铝合金的激光-电弧复合焊 虽然激光焊接铝合金有许多优势，但仍存在较大的局限性，如设备成本高、接头间隙允许度 小、工件准备工序严等。为了更有效地焊接铝合金，人们发展了激光-电弧复合焊工艺。激 光-电弧复合主要是激光与TIG电弧、MIG电弧及等离子体复合。铝合金激光-电弧复合焊
目前最先进的焊接工艺，搅拌摩擦焊，你知道原理吗 搅拌摩擦焊是由英国焊接技术研究所于1991年发明的新型焊接技术，其原理如下图所示。 一根安装在主轴上的形状为蜗杆形式的搅拌针在一定压力下被插入焊缝位置，搅拌针的长度一般要比焊缝深度略浅，以此来保证主轴的轴肩能紧贴被焊接的工件表面。当工件与搅拌针和轴肩摩擦生热，焊缝附近的材料会因受热产生严重的塑性变形，但是，并不是熔化，只是成为一种“半流体”的状态，随着主轴带动搅拌针沿着焊缝的走向进给，搅拌针不断把已经处于“半流体”状态的材料搅拌到身后，当主轴离开后，这些材料将冷却固化，从而形成一条稳定的焊缝。
大家都知道，以铝合金和镁合金为代表的轻质合金是航空航天器的主要结构材料之一。然而这些轻质合金的可焊性都非常差，传统的各种熔焊工艺都无法从根本上杜绝热裂纹、气孔和夹渣等这些焊接缺陷的产生，需要靠操作者具有非常高超的技术和工艺才能保证焊接质量。并且，熔焊的高温会产生大量热量和有毒的烟气，这对操作者的身体健康也造成了很大的威胁。而搅拌摩擦焊的出现从根本上解决了这一系列问题。 其次，相较于传统熔焊工艺在焊缝附近形成重新铸造形态，搅拌摩擦焊由于主轴会给被焊接的工件部位施加一个很大的压力，所以在焊缝附近得到的是锻造形态，这种锻造形态组织比铸造形态组织致密得多，因而焊接后零件的机械性能也比传统熔焊工艺做出来的好得多。 而搅拌摩擦焊最大的优势体现在其本质是把机械能转化成焊接所需要的热能，所以可以用特定的公式相当准确的计算出焊接热及其引发的工件热变形的量，从而为事前的补偿和事后的纠正提供了几乎不依赖操作者经验的定量的依据，这是任何一种传统焊接工艺都望尘莫及的。
铝合金通用焊接工艺规程 1 使用范围及目的 范围:本规范是适用于地铁铝合金部件焊接全过程的通用工艺要求。目的:与焊接相关的作业人员按标准规范作业，同时也使焊接过程检查更具可操作性。 2 焊前准备的要求 2.1 在焊接作业前首先必须根据图纸检查来料或可见的重要尺寸、形位公差和焊接质量，来料不合格不能进行焊接作业。 2.2 在焊接作业前，必须将残留在产品表面和型腔内的灰尘、飞溅、毛刺、切削液、铝屑及其它杂物清理干净。 2.3 用棉布将来料或工件上的灰尘和脏物擦干净，如果工件上有油污，使用清洗液清理干净。 2.4 使用风动不锈钢丝轮将焊缝区域内的氧化膜打磨干净，以打磨处呈白亮色为标准，打磨区域为焊缝两侧至少25mm以上。 2.5 焊前确认待焊焊缝区域无打磨时断掉的钢丝等杂物。 2.6 钢焊和铝焊的打磨、清理工具禁止混用。 2.7 原则上工件打磨后在48小时内没有进行焊接，酸洗部件在72小时内没有进行焊接，则焊前必须重新打磨焊接区域。 2.8 为保证焊丝的质量，焊丝原则上用完后再到焊丝房领用，对于晚班需换焊丝的，可以在当天白班下班前领用，禁止现场长时间(24小时以上)存放焊丝。 2.9 在焊接作业前，必须检查焊接设备和工装处于正常工作状态。焊 前应检查焊机喷嘴的实际气流量(允差为+3L/min),自动焊焊丝在8圈以下，手工焊焊丝在5圈以上，否则需要更换气体或焊丝;检查导电嘴是否拧紧，喷嘴是否需要清理。导电嘴不能只简单的采用手动拧紧，必须采用尖嘴钳拧紧。检查工装状
态是否完好，若工装有损坏，应立即通知工装管理员进行核查，并组织维修,禁止在工装异常状态下进行焊接操作。 2.10 焊接前必须检查环境的温度和湿度。作业区要求温度在5?以上，MIG焊湿度小于65,，TIG焊湿度小于70,。环境不符合要求，不能进行焊接作业。 2.11 焊接过程中不允许有穿堂风。因此，在焊接作业前必须关闭台位附近的通道门。当焊接过程中，如果有人打开台位相近处的大门，则要立即停止施焊。如果台位附近的空调风影响到焊接作业，也必须将该处空调的排风口关闭，才能进行焊接作业。 2.12 对于厚度在8mm以上(包括8mm)的铝材，焊接要预热,预热温度 80?,120?，层间温度控制在60?,100?。预热时要使用接触式测温仪进行测温，工件板厚不超过50mm时,正对着焊工的工件表面,距坡口表面4倍板厚,最多不超过50mm的距离处测量,当工件厚度超过50mm时,要求的测温点应位于至少75mm距离的母材或坡口任何方向上同一的位置,条件允许时,温度应在加热面的背面上测定,严禁凭个人感觉及经验做事。 2.13 按图纸进行组装,点焊固定,点焊要满足与焊接相同的要求,不属于焊接组成部分的点焊要尽可能在焊接时完全熔化(图纸要求的点焊 除外,如焊接垫板的固定),组焊后不能出现图纸要求之外的焊点，部件固定后按图纸要求进行尺寸、平行度、垂直度等项点的自检,自检合格后,根据图纸进行焊接，操作工人必须及时、真实填写操作记录。 2.14 当图纸要求或工艺要求使用焊接垫板时，应将焊接垫板点焊在工件上，点焊应符合焊接质量要求，点焊要求为:焊接垫板小于100mm时，在焊接垫板两端点焊固定，焊接垫板大于100mm时,根据焊接垫板长度点焊均匀分布，间距100mm。 2.15 为了避免腐蚀，铝合金配件存放时不允许直接采用钢或者铜材质的容器存放，不允许将配件直接放置在钢制的工装或地板上。 2.16 对于焊缝质量等级为
铝及铝合金的焊接特点 (1)铝在空气中及焊接时极易氧化，生成的氧化铝（Al2O3）熔点高、非常稳定，不易去除。阻碍母材的熔化和熔合，氧化膜的比重大，不易浮出表面，易生成夹渣、未熔合、未焊透等缺欠。铝材的表面氧化膜和吸附大量的水分，易使焊缝产生气孔。焊接前应采用化学或机械方法进行严格表面清理，清除其表面氧化膜。在焊接过程加强保护，防止其氧化。钨极氩弧焊时，选用交流电源，通过“阴极清理”作用，去除氧化膜。气焊时，采用去除氧化膜的焊剂。在厚板焊接时，可加大焊接热量，例如，氦弧热量大，利用氦气或氩氦混合气体保护，或者采用大规范的熔化极气体保护焊，在直流正接情况下，可不需要“阴极清理”。 （2）铝及铝合金的热导率和比热容均约为碳素钢和低合金钢的两倍多。铝的热导率则是奥氏体不锈钢的十几倍。在焊接过程中，大量的热量能被迅速传导到基体金属内部，因而焊接铝及铝合金时，能量除消耗于熔化金属熔池外，还要有更多的热量无谓消耗于金属其他部位，这种无用能量的消耗要比钢的焊接更为显着，为了获得高质量的焊接接头，应当尽量采用能量集中、功率大的能源，有时也可采用预热等工艺措施。 （3）铝及铝合金的线膨胀系数约为碳素钢和低合金钢的两倍。铝凝固时的体积收缩率较大，焊件的变形和应力较大，因此，需采取预防焊接变形的措施。铝焊接熔池凝固时容易产生缩孔、缩松、热裂纹
及较高的内应力。生产中可采用调整焊丝成分与焊接工艺的措施防止热裂纹的产生。在耐蚀性允许的情况下，可采用铝硅合金焊丝焊接除铝镁合金之外的铝合金。在铝硅合金中含硅％时热裂倾向较大，随着硅含量增加，合金结晶温度范围变小，流动性显0.5． 着提高，收缩率下降，热裂倾向也相应减小。根据生产经验，当含硅5％～6％时可不产生热裂，因而采用SAlSi条(硅含量4．5％～6％) 焊丝会有更好的抗裂性。 （4）铝对光、热的反射能力较强，固、液转态时，没有明显的色泽变化，焊接操作时判断难。高温铝强度很低，支撑熔池困难，容易焊穿。 （5）铝及铝合金在液态能溶解大量的氢，固态几乎不溶解氢。在焊接熔池凝固和快速冷却的过程中，氢来不及溢出，极易形成氢气孔。弧柱气氛中的水分、焊接材料及母材表面氧化膜吸附的水分，都是焊缝中氢气的重要来源。因此，对氢的来源要严格控制，以防止气孔的形成。 （6）合金元素易蒸发、烧损，使焊缝性能下降。 （7）母材基体金属如为变形强化或固溶时效强化时，焊接热会使热影响区的强度下降。 （8）铝为面心立方晶格，没有同素异构体，加热与冷却过程中没有相变，焊缝晶粒易粗大，不能通过相变来细化晶粒。 2. 焊接方法 几乎各种焊接方法都可以用于焊接铝及铝合金，但是铝及铝合金对
铝合金焊接的几种先进工艺:搅拌摩擦焊、激光焊、激光- 电弧复合焊、电子束焊。针对于焊接性不好和曾认为不可焊接的合金提出了有效的解决方法,几种工艺均具有优越性,并可对厚板铝合金进行焊接。 关键词:铝合金搅拌摩擦焊激光焊激光- 电弧复合焊电子束焊 1 铝合金焊接的特点 铝合金由于重量轻、比强度高、耐腐蚀性能好、无磁性、成形性好及低温性能好等特点而被广泛地应用于各种焊接结构产品中,采用铝合金代替钢板材料焊接,结构重量可减轻50 %以上。 铝合金焊接有几大难点: ①铝合金焊接接头软化严重,强度系数低,这也是阻碍铝合金应用的最大障碍; ②铝合金表面易产生难熔的氧化膜(Al2O3 其熔点为2060 ℃) ,这就需要采用大功率密度的焊接工艺; ③铝合金焊接容易产生气孔; ④铝合金焊接易产生热裂纹; ⑤线膨胀系数大,易产生焊接变形; ⑥铝合金热导率大(约为钢的4 倍) ,相同焊接速度下,热输入要比焊接钢材大2～4 倍。 因此,铝合金的焊接要求采用能量密度大、焊接热输入小、焊接速度高的高效焊接方法。 2 铝合金的先进焊接工艺 针对铝合金焊接的难点,近些年来提出了几种新工艺,在交通、航天、航空等行业得到了一定应用,几种新工艺可以很好地解决铝合金焊接的难点,焊后接头性能良好,并可以对以前焊接性不好或不可焊的铝合金进行焊接。 2. 1 铝合金的搅拌摩擦焊接 搅拌摩擦焊FSW( Friction Stir Welding) 是由英国焊接研究所TWI ( The Welding Institute) 1991 年提出的新的固态塑性连接工艺[1～2 ] 。图1为搅拌摩擦焊接示意图[3 ] 。其工作原理是用一种特殊形式的搅拌头插入工件待焊部位,通过搅拌头高速旋转与工件间的搅拌摩擦,摩擦产生热使该部位金属处于热塑性状态,并在搅拌头的压力作用下从其前端向后部塑性流动,从而使焊件压焊在一起。图2 为搅拌摩擦焊接过程[4 ] 。由于搅拌摩擦焊过程中不存在金属的熔化,是一种固态连接过程,故焊接时不存在熔焊的各种缺陷,可以焊接用熔焊方法难以焊接的有色金属材料,如铝及高强铝合金、铜合金、钛合金以及异种材料、复合材料焊接等。目前搅拌摩擦焊在铝合金的焊接方面研究应用较多。已经成功地进行了搅拌摩擦焊接的铝合金包括2000 系列(Al- Cu) 、5000 系列(Al - Mg) 、6000 系列(Al - Mg - Si) 、7000 系列(Al - Zn) 、8000 系列(Al - Li) 等。国外已经.进入工业化生产阶段,在挪威已经应用此技术焊接快艇上长为20 m 的结构件,美国洛克希德·马丁航空航天公司用该项技术焊接了铝合金储存液氧的低温容器火箭结构件。 铝合金搅拌摩擦焊焊缝是经过塑性变形和动态再结晶而形成,焊缝区晶粒细化,无熔焊的树枝晶,组织细密,热影响区较熔化焊时窄,无合金元素烧损、裂纹和气孔等缺陷,综合性能良好。与传统熔焊方法相比,它无飞溅、烟尘,不需要添加焊丝和保护气体,接头性能良好。由于是固相焊接工艺,加热温度低,焊接热影响区显微组织变化小,如亚稳定相基本保持不变,这对于热处理强化铝合金及沉淀强化铝合金非常有利。焊后的残余应力和变形非常小,对于薄板铝合金焊后基本不变形。与普通摩擦焊相比,它可不受轴类零件的限制,可焊接直焊缝、角焊缝。传统焊接工艺焊接铝合金要求对表面进行去除氧化膜,并在48 h 内进行加工,而搅拌摩擦焊工艺只要在焊前去除油污即可,并对装配要求不高。并且搅拌摩擦焊比熔化焊节省能源、污染小。 搅拌摩擦焊铝合金也存在一定的缺点:
铝及铝合金的焊接
铝及铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 有色金属non-ferrous metal，狭义的有色金属又称为非铁金属，是铁、锰、铬以外的所有金属的统称。广义的有色金属还包括有色合金。有色合金是以一种有色金属为基体（通常大于50%），加入一种或几种其他元素而构成的合金。随着科学技术的发展，有色金属的应用日趋广泛。虽然有色金属只占金属总量的5%左右，但有色金属在工程应用中的重要作用确实钢铁或其他材料无法代替的。有色金属具有特殊的性能，比常规钢铁材料的焊接更复杂，这给焊接工作带来很大的困难。 铝合金是工业中应用最广泛的一类有色金属结构材料，在航空、航天、汽车、机械制造、船舶及化学工业中已大量应用。随着近年来科学技术以及工业经济的飞速发展，对铝合金焊接结构件的需求日益增多，使铝合金的焊接性研究也随之深入。铝合金的广泛应用促进了铝合金焊接技术的发展，同时焊接技术的发展又拓展了铝合金的应用领域，因此铝合金的焊接技术正成为研究的热点之一。 什么是金属盒非金属，什么是黑色金属和有色金属，什么事合什么是金属盒非金属，什么是黑色金属和有色金属，金？目前，已知的的化学元素有118 种，其中自然界只存在92 种，科学家成功研制出并已经得到承认和命名的元素有18 种，有8 种元素没有得到承认和命名。人们通常把这些元素分成金属和非金属两大类。从物理性能上来看，具有导电性、导热性、可塑性以及特殊光泽的元素叫金属，反之是非金属。常见的金属有铁、铝、铜、镁、锌等。在非金属中，常温下呈气态的有氢、氧、氩等；常温下呈液态的有溴；常温下呈固态的有碳、硼等。 金属又可分为黑色金属和有色金属两大类。黑色金属通常是指铁、铬、锰和铁基合金，其他的金属合金称为有色金属。 合金是有两种或两种以上的金属元素与非金属元素所组合成的具有合金性质的物质。3A21 就是由铝和锰组成的以铝为基的合金。 有色金属的分类有色金属按其性质、用途、产量及其在地壳中的储量状况一般分为有色轻金属、有色重金属、贵金属、稀有金属和半金属五大类。在稀有金属中，根据其物理化学性质、原料的共生关系、生产工艺流程等特点，又分稀有轻金属、稀有重金属、稀有难熔金属、稀散金属、稀土金属、稀有放射性金属。
焊接工艺评定规范 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 焊接工艺评定(Welding Procedure Qualification，简称WPQ) 为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。焊接工艺评定是保证质量的重要措施，为正式制定焊接工艺指导书或焊接工艺卡提供可靠依据。 目的 1.评定施焊单位是否有能力焊出符合相关国家或行业标准、技术规范所要求的焊接接头; 2.验证施焊单位所拟订的焊接工艺规程(WPS或pWPS)是否正确。 3.为制定正式的焊接工艺指导书或焊接工艺卡提供可靠的技术依据。 意义 焊接工艺是保证焊接质量的重要措施，它能确认为各种焊接接头编制的焊接工艺指导书的正确性和合理性。通过焊接工艺评定，检验按拟订的焊接工艺指导书焊制的焊接接头的使用性能是否符合设计要求，并为正式制定焊接工艺指导书或焊接工艺卡提供可靠的依据。 焊接工艺评定应用范围： 1、适用于锅炉，压力容器，压力管道，桥梁，船舶，航空航天，核能以及承重钢结构等钢制设备的制造、安装、检修工作。 2、适用于气焊，焊条电弧焊，钨极氩弧焊，熔化极气体保护焊，埋弧焊，等离子弧焊，电渣焊等焊接方法。评定过程： 1、拟定预备焊接工艺指导书（Preliminary Welding Procedure Specification，简称PWPS) 2、施焊试件和制取试样
3、检验试件和试样 4、测定焊接接头是否满足标准所要求的使用性能 5、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定 工艺评定常规测试 >>外观检测 >>无损探伤 >>拉伸测试 >>弯曲测试 >>冲击测试 >>硬度测试 >>低倍金相测试 >>表面裂纹检测 工艺评定相关标准 评定参考标准： 工艺评定的标准国内标准 SY∕T4103－1995 （相当于API 1104) NB/T47014-2011 《承压设备用焊接工艺评定》 SY∕T0452－2002 《石油输气管道焊接工艺评定方法》（注：供石油，化工工艺评定）JGJ81－2002 《建筑钢结构焊接技术规程》（注：公路桥梁工艺评定可参照执行）GB50236－98 《现场设备，工业管道焊接工程施工及压力管道工艺评定》 《蒸汽锅炉安全技术监察规程（1996）》注：起重行业工艺评定借用此标准 欧洲标准
铝合金焊接工艺 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
铝合金焊接工艺 铝合金具有较高的比强度、断裂韧度、疲劳强度和耐腐蚀稳定性，并且工艺成形性和焊接性能良好，MIG焊是铝合金焊接的主要方法之一。由于铝合金表面华丽的色泽等诸多优点而被广泛应用于航空、航天及其它运载工具的结构材料；如运载火箭的液体燃料箱，超音速飞机和汽车的结构件以及轻型战车的装甲等。本文主要研究了MIG焊接6063铝合金的工艺方法。 焊接材料 焊接所采用的母材为6063铝合金，焊接壁厚在3mm以上时，开V形坡口，夹角为60°～70°，空隙不得大于1mm，以多层焊完结；焊丝所用的材料为5356铝合金焊丝；壁厚在3mm以下时，不开坡口，不留空隙，不加填充丝；焊接薄铝件, 最好是用低温铝焊条WE53。 焊前准备 坡口加工 铝材可采用机械或等离子弧等方法切割下料。 坡口加工采用机械加工法。加工坡口表面高应平整、无毛刺和飞边。 坡口形式和尺寸根据接头型式，母材厚度、焊接位位置、焊接方法、有无垫板及使用条件。 焊接工艺参数的选择 应在焊接工艺规程规定的范围内正确选用焊接工艺参数
表1手工钨术氩弧焊接工艺参数 焊前清洗 首先，用丙酮等有机溶液除去油污，两侧坡口的清理范围不小于50mm，坡口及其附近（包括垫板)的表面应用机械法清理至露出金属光泽。焊丝去除油污后，应采用化学法除去氧化膜，可用5%～10%的NaOH溶液在70℃下浸泡30～60s，清水冲洗后，再用10%的HNO3常温下浸2min，清水冲洗干净后干燥处理。清理后的焊件、焊丝在4h内应尽快完成施焊。 焊接工艺要求 定位焊缝应符合下列规定： 1）焊件组对可在坡口处点焊定位，也可以坡口内点固。焊接定位焊缝时，选用的焊丝应与母材相匹配。 2）定位焊缝就有适当的长度，间距和高度，以保证其有足够的强度面不致在焊接过程中开裂。 3）定位焊缝如发现缺陷应及时处理。对作为正式焊缝一部分的根部定位焊缝，还应将其表面的黑料，氧化膜清除，并将两端修整成缓坡型。
铝合金焊接工艺规范 技术部 编制 审核 批准 ××工业有限公司 2012.6.26
前言 本规范根据××工业有限公司，定制与实施设计规范、工艺规范、试验规范的要求，按《企业标准编写的一般规定》，为明确铝合金焊接的工艺要求而制定。 本规范是公司在铝合金焊接中的经验总结，对于生产起指导作用。 本规范编制部门：技术部 本规范制定日期：2012－6－26。
一、目的 为规范焊工操作，保证焊接质量，不断提高焊工的实际操作技术水平,特编制本规范。 二、编制依据 1. GB/T 985.3 《铝及铝合金气体保护焊推荐坡口》 2. GB/T10858-2008《铝及铝合金焊丝》 3. GB/T24598-2009《铝及铝合金熔化焊焊工技能评定》 4. GBT3199-2007 《铝及铝合金加工产品贮存及包装》 5. GBT22087-2008《铝及铝合金弧焊接头缺欠质量》 6.有关产品设计图纸 三、焊前准备 3.1 焊接材料 铝板 3A21(原LF21)及铝合金型材。 焊丝：S311铝硅焊丝 ER4043 直径φ2，φ3，焊丝应有制造长的质量合格证，领取和发放由管理员统一管理。铝硅焊丝抗裂性好，通用性大。 3.2 氩气 氩气瓶上应贴有出厂合格标签，其纯度≥99.99%，所用流量8-16升/分钟，气瓶中 的氩 气不能用尽，瓶内余压不得低于0.5MPa ，以保证充氩纯度。氩气应符合 GB/T4842-1995。 3.3 焊接工具 ①采用交流电焊机，本厂用WSME-315(J19)。 ②选用的氩气减压流量计应开闭自如，没有漏气现象。切记不可先开流量计、后开气 瓶，造成高压气流直冲低压，损坏流量计；关时先关流量计而后关氩气瓶。 ③输送氩气的胶皮管，不得与输送其它气体的胶皮管互相串用，可用新的氧气胶皮管
铝合金焊接质量控制手 册 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
铝合金焊接质量控制手册Quality Control Manual Of Aluminium And Aluminium alloys Welding 编制： 审核： 会签： 批准：
目录 catalog 1前言(f o r e w o r d) (3) 2标准及术语(s t a n d a r d a n d t e c h n i c a l t e r m s) (3) 3职责与权限(r e s p o n s i b i l i t y a n d a u t h o r i t y) (3) 4合同评审及设计评审 (11) (contract and design evaluation) 5分包(s u b c o n t r a c t) (13) 6焊接人员（w e l d e r） (13) 7检验人员（i n s p e c t o r a n d t e s t e r） (14) 8设备及工装（e q u i p m e n t a n d f i x t u r e） (14) 9焊接作业（w e l d i n g o p e r a t i o n） (16) 10母材与焊接材料(b a s e m e t a l a n d w e l d i n g m a t e r i a l) (17) 11储存与搬运(s t o r e a n d h a n d l i n g) (18) 12焊前热处理和焊后热处理 (18) (heat treatment before and after welding) 13焊接相关检验 (18) (relative welding inspection and test) 14不合格品及其纠正 (20) (unqualified products and correction) 15校准(a l i g n m e n t) (20) 16标识及可追溯性(m a r k a n d t r a c e a b i l i t y) (20) 17质量记录(q u a l i t y r e c o r d) (21) 1 前言 本手册对公司铝合金焊接质量控制的有关活动做出了规定，符合DIN6700《轨道车辆及其部件焊接》中的最高级别C1级（安全性高的轨道车辆部件）的有关规定。 本手册是对公司《质量手册》的完善和补充，专门用于描述铝合金焊接质量控制的有关活动，要求各有关单位遵照执行。 本手册适用的产品范围：轨道车辆铝合金车体及其部件焊接。 2 标准及术语 本手册所采用的标准是DIN6700系列标准及其引用的相关标准，本手册所采用的术语与标准中的术语一致，不再赘述。
铝合金焊接工艺 铝合金具有较高的比强度、断裂韧度、疲劳强度和耐腐蚀稳定性，并且工艺成形性和焊接性能良好，MIG焊是铝合金焊接的主要方法之一。由于铝合金表面华丽的色泽等诸多优点而被广泛应用于航空、航天及其它运载工具的结构材料；如运载火箭的液体燃料箱，超音速飞机和汽车的结构件以及轻型战车的装甲等。本文主要研究了MIG焊接6063铝合金的工艺方法。 焊接材料 焊接所采用的母材为6063铝合金，焊接壁厚在3mm以上时，开V形坡口，夹角为60°～70°，空隙不得大于1mm，以多层焊完结；焊丝所用的材料为5356铝合金焊丝；壁厚在3mm以下时，不开坡口，不留空隙，不加填充丝；焊接薄铝件, 最好是用低温铝焊条WE53。 焊前准备 坡口加工 铝材可采用机械或等离子弧等方法切割下料。 坡口加工采用机械加工法。加工坡口表面高应平整、无毛刺和飞边。 坡口形式和尺寸根据接头型式，母材厚度、焊接位位置、焊接方法、有无垫板及使用条件。 焊接工艺参数的选择 应在焊接工艺规程规定的范围内正确选用焊接工艺参数 表1手工钨术氩弧焊接工艺参数
焊前清洗 首先，用丙酮等有机溶液除去油污，两侧坡口的清理范围不小于50mm，坡口及其附近（包括垫板)的表面应用机械法清理至露出金属光泽。焊丝去除油污后，应采用化学法除去氧化膜，可用5%～10%的NaOH溶液在70℃下浸泡30～60s，清水冲洗后，再用10%的HNO3常温下浸2min，清水冲洗干净后干燥处理。清理后的焊件、焊丝在4h 内应尽快完成施焊。 焊接工艺要求 定位焊缝应符合下列规定： 1）焊件组对可在坡口处点焊定位，也可以坡口内点固。焊接定位焊缝时，选用的焊丝应与母材相匹配。 2）定位焊缝就有适当的长度，间距和高度，以保证其有足够的强度面不致在焊接过程中开裂。 3）定位焊缝如发现缺陷应及时处理。对作为正式焊缝一部分的根部定位焊缝，还应将其表面的黑料，氧化膜清除，并将两端修整成缓坡型。
铝及铝合金的焊接工艺技术参数介绍、方法、步 骤及注意事项 一、为什么MIG焊铝的工艺难题较多 答：MIG焊铝的工艺难题主要有： （1）铝及铝合金的熔点低（纯铝660℃），表面生成高熔点氧化膜（AL2O3 2050℃），容易造成焊接不熔合； （2）低熔点共晶物和焊接应力，容易产生焊接热裂纹； （3）母材、焊材氧化膜吸附水分，焊缝容易产生气孔； （4）铝的导热性是钢的3倍，焊缝熔池的温度场变化大，控制焊缝成型的难度较大； （5）焊接变形较大。 二、铝及铝合金焊接难点 （1）强的氧化能力铝在空气中极易与氧结合生成致密结实的Al2O3膜薄，厚度约μm。Al2O3的熔点高达2050℃，远远超过铝及铝合金的熔点（约660℃），而且体积质量大，约为铝的倍。焊接过程中，氧化铝薄膜会阻碍金属之间的良好结合，并易形成夹渣。氧化膜还会吸附水分，焊接时会促使焊缝生成气孔。因此，焊前必须严格清理焊件表面的氧化物，并加强焊接区域的保护。 （2）较大的热导率和比热容铝及铝合金的热导率和比热容约比钢大1倍，焊接过程中大量的热量被迅速传导到基体金属内部。因此，焊接铝及铝合金比钢要消耗更多的热量，焊前常需采取预热等工艺措施。 （3）热裂纹倾向大线膨胀系数约为钢的2倍，凝固时的体积收缩率达%左右，因此焊接某些铝合金时，往往由于过大的内应力而产生热裂纹。生产中常用调整焊丝成分的方法来防止产生热裂纹，如使用焊丝HS311。? （4）容易形成气孔形成气孔的气体是氢。氢在液态铝中的溶解度为100g，而在660℃凝固温度时，氢的溶解度突降至100g，使原来溶解于液态铝中的氢大量析出，形成气泡。同时，铝和铝合金的密度小，气泡在熔池中的上升速度较慢，
铝制压力容器焊接工艺规程 1 适用范围 本工艺标准适用于铝及铝合金压力容器的手工钨极氩弧焊和熔化极氩弧焊的焊接; 2 准备 2.1 铝及铝合金的焊接除应执行本工艺标准外,还应符合国家颁布的有关标准、法律法规及规定; 下列文件中的条款通过本标准的引用而成为本标准的条款,凡是不注日期的引用文件其最新版本适用于本标准 《铝及铝合金轧制板材》 《铝及铝合金热挤压管》第一部分：无缝圆管 《铝及铝合金拉（轧）制无缝管》 《铝及铝合金焊丝》 《铝及铝合金焊接管》 《铝制焊接容器》 2.2 材料 2.2.1 一般规定 工程中使用的母材和焊丝应具备出厂质量合格证或质量复验合格报告,并优先选用已列入国家标准或行业标准的母材和焊丝,母材和焊丝应妥善保管,防止损伤、污染和腐蚀;当选用国外材料时,其使用范围应符合相应标准的规定,并应有该材料的质量证明书; 2.2.2 母材 2.2.2.1 工程选用的母材应符合现行的国家标准规定; 2.2.2.2 当对母材有特殊要求时,应在设计图样或相应的技术条件上标明; 2.2.2.3 施工单位对设备、容器和管道的材料的代用,必须事先取得原设计单位的设计修改证明文件,并对改动部位作详细记载; 2.2.2.4 损伤和锈蚀严重的母材不得在工程中使用; 2.2.3 焊接材料 2.2. 3.1 母材焊接所选用的焊丝应符合现行的国家标准《铝及铝合金焊丝》GB/T10858的规定; 2.2. 3.2 选用焊丝时应综合考虑母材的化学成分、力学性能及使用条件因素,并应符合下列规定; （1）焊接纯铝时应选用纯度与母材相同或比母材高的焊丝; （2）焊接铝锰合金时应选用含锰量与母材相近的焊丝或铝硅合金焊丝; （3）焊接铝镁合金时应选用含镁量与母材相同或比母材高的焊丝; （4）异种铝及铝合金的焊接应选用与抗拉强度较高的母材相应的焊丝 2.2. 3.3 焊接时所使用的氩气应符合现行的国家标准《纯氩》GB4842的规定; 2.2. 3.4 手工钨极氩弧焊电极应选用铈钨极,也可选用钍钨极,施焊前应根据焊接电流的大小正确选用钨极直径; 2.3 作业人员 2.3.1 铝及铝合金施工应具有符合国家质量技术监督或国家压力容器、压力管道监察机构有关法规要求的质量管理体系; 2.3.2 主要作业人员：焊工,管道工,无损探伤工
铝及铝合金的焊接工艺技术参数介绍、方法、步骤及注意事项MIG焊铝的工艺难题较多一、为什么MIG答：焊 铝的工艺难题主要有：AL2O3 ，（纯铝1）铝及铝合金的熔点低660℃）表面生成高熔点氧化膜（（2050℃），容易造成焊接不熔合；）低熔点共晶物和焊接应力，容易产生焊接热裂纹；（2 （3）母材、焊材氧化膜吸附水分，焊缝容易产生气孔； 倍，焊缝熔池的温度场变化大，控制焊缝成型的（4）铝的导热性是钢的3 难度较大；5（）焊接变形较大。二、铝及铝合金焊接难点膜薄，Al2O3（1） 强的氧化能力铝在空气中极易与氧结合生成致密结实的℃，远远超过铝及铝合金的熔点（约0.1μm厚度约。Al2O3的熔点高达2050倍。焊接过程中，氧化铝薄膜会阻碍660℃），而且体积质量大，约为铝的1.4焊接时会促使焊缝金属之间的良好结合，并易形成夹渣。氧化膜还会吸附水分，生成气孔。因此，焊前必须严格清理焊件表面的氧化物，并加强焊接区域的保护。倍，铝及铝合金的热导率和比热容约比钢大12（）较大的热导率和比热容焊接铝及铝合金比钢焊接过程中大量的热量被迅速传导到基体金属内部。因此，要消耗更多的热量，焊前常需采取预热等工艺措施。6.5%凝固时的体积收缩率达倍，）热裂纹倾向大（3 线膨胀系数约为钢的2生产中常往往由于过大的内应力而产生热裂纹。左右，因此焊接某些铝合金时，。用调整焊丝成分的方法来防止产生热裂纹，如使用焊丝HS311形成气孔的气体是氢。氢在液态铝中的溶解度为）容易形成气孔（4 使原来溶0.04ml/100g℃凝固温度时，而在0.7mL/100g，660氢的溶解度突降至，解于液态铝中的氢大量析出，形成气泡。同时，铝和铝合金的密度小，气泡在熔 池中的上升速度较慢，加上铝的导热性强，熔池冷凝快，因此，上升的气泡往往焊接材料及母材表面氧来不及逸出，留在焊缝内成为气孔。弧柱气氛中的水分、化膜吸附的水分都是氢的主要来源，因此焊前必须严格做好焊件的表面清理工作。强度降低）接头不等强度铝及铝合金的热影响区由于受热而发生软化、（5纯铝及非热处理强化铝合金接头的强度约为母材使接头与母材无法达到等强度。。～～的75%100%；热处理强化铝合金的接头强度较小，只有母材的40%505所以不易（6）焊穿铝及铝合金从固态转变为液态时，无明显的颜色变 化，判断母材温度，施焊时常会因温度过高无法察觉而导至焊穿。三、铝及铝合金焊前应进行哪些准备工作？这是防止产生1（）焊前清理清 理的目的是去除焊件表面的氧化膜和油污，气孔、夹渣的重要措施。效率高、质量稳定、适用于清理焊丝及尺寸不大、成批生产的a 化学清洗 焊件。化学清洗分浸洗法和擦洗法两种，清洗剂及清洗工艺，见表。1铝及铝合金的化学清洗法表1
钛合金焊接技术 日期：08-12-10 09:00:09 作者：鲜雪强川航机务部 由于钛合金低重量、强度高、耐腐蚀性优异，又具有与先进复合材料在热学、电化学方面的相容性，一直是航空、宇航工业上应用的重要结构材料。焊接作为钛合金加工中的重要手段，在提高材料利用率、减轻结构重量、降低成本等方面有独特的优势，因此有必要研究飞机结构修理中的钛合金焊接技术。关键词：焊接、疲劳性能、残余应力、疲劳寿命 一、钛合金焊接的重要性 疲劳断裂是材料在交变载荷（或应力）作用下发生的破损断裂。国内外研究表明，飞机结构疲劳破坏是飞机主要破坏形式。早期设计的飞机只考虑静强度问题，直到上个世纪五十年代，随着航空事业的不断发展，飞机性能不断提高，飞机的使用要求不断严格，飞机在使用过程中疲劳破坏与安全可靠性之间的矛盾逐渐暴露出来。 焊接是一种运用（多种情况下为局部）加热或加压手段、添加或不添加填充材料将构件不可拆卸的连接在一起，或在基材表面堆敷覆盖层的加工工艺。焊接技术广泛的应用于国民经济的各个部门，如机械工程、桥梁工程、压力容器船舶工程、航空航天等领域。焊接结构在现代工业中应用越来越广泛，无论是在航天领域还是在一般的工程领域，无论是小部件还是大型结构，都在不断扩大焊接结构的比重。例如，飞机中央翼焊接下壁板是关键承力构件，承受机翼传来的弯矩、扭矩、剪力和油箱压力的作用；在国外第四代战斗机中钛合金含量已达到40%左右。而对于钛合金焊接结构疲劳特性与寿命评估技术的研究则是为实现钛合金结构在先进飞机上的合理使用，所必不可少的前提条件之一。 二、焊接区域材料性能的确定 焊接接头由焊缝、热影响区、母材组成，是一种非均质材料，各向异性。热影响区是焊缝到母材的过渡区域，其材料性能也介于焊缝和母材之间。
6063铝合金熔炼生产工艺手册 本文由全球铝业网 (https://www.doczj.com/doc/1412518146.html,) 编辑，转载请注明出处，十分感谢！ 一．Al-Mg-Si系合金的基本特点： 6063铝合金的化学成份在GB/T5237-93标准中为0．2-0．6％的硅、0．45-0．9％的镁、铁的最高限量为0.35％，其余杂质元素(Cu、Mn、Zr、Cr等)均小于0．1％。这个成份范围很宽，它还有很大选择余地。 6063铝合金是属铝-镁-硅系列可热处理强化型铝合金，在AL-Mg-Si组成的三元系中，没有三元化合物，只有两个二元化合物Mg2Si和 Mg2Al3，以α(Al)-Mg2Si伪二元截面为分界，构成两个三元系，α(Al)-Mg2Si-(Si)和α(Al)-Mg2Si-Mg2Al3，如图一、田二所示：在Al-Mg-Si系合金中，主要强化相是Mg2Si，合金在淬火时，固溶于基体中的Mg2Si 越多，时效后的合金强度就越高，反之，则越低，如图2所示，在α(Al)-Mg2Si伪二元相图上，共晶温度为595℃，Mg2Si的最大溶解度是1．85％，在 500℃时为1.05％，由此可见，温度对Mg2Si在Al中的固溶度影响很大，淬火温度越高，时效后的强度越高，反之，淬火温度越低，时效后的强度就越低。有些铝型材厂生产的型材化学成份合格，强度却达不到要求，原因就是铝捧加热温度不够或外热内冷，造成型材淬火温度太低所致。 在Al-Mg-Si合金系列中，强化相Mg2Si的镁硅重量比为1．73，如果合金中有过剩的镁(即Mg：Si＞1.73)，镁会降低Mg2Si在铝中的固溶度，从而降低Mg2Si在合金中的强化效果。如果合金中存在过剩的硅，即Mg：Si＜1．73，则硅对Mg2Si在铝中的固溶度没有影响，由此可见，要得到较高强度的合金，必须Mg：Si＜1．73。 二．合金成份的选择 1．合金元素含量的选择 6063合金成份有一个很宽的范围，具体成份除了要考虑机械性能、加工性能外，还要考虑表面处理性能，即型材如何进行表面处理和要得到什么样的表面。例如，要生产磨砂料，Mg/Si应小一些为好，一般选择在Mg/Si=1-1．3范围，这是因为有较多相对过剩的Si，有利于型材得到砂状表面；若生产光亮材、着色材和电泳涂漆材，Mg/Si在1．5-1．7范围为好，这是因为有较少过剩硅，型材抗蚀性好，容易得到光亮的表面。 另外，铝型材的挤压温度一般选在480℃左右，因此，合金元素镁硅总量应在1．0％左右，因为在500℃时，Mg2Si在铝中的固溶度只有1．05％，过高的合金元素含量会导致在淬火时Mg2Si不能全部溶入基体，有较多的末溶解Mg2Si相，这些Mg2Si相对合金的强度没有多少作用，反而会影响型材表面处理性能，给型材的氧化、着色(或涂漆)造成麻烦。 2．杂质元素的影响
