检修中应将密封间隙严格控制在规定的范围内，密封间隙过大→封间隙过小→?Pm1↑； （二） 容积效率

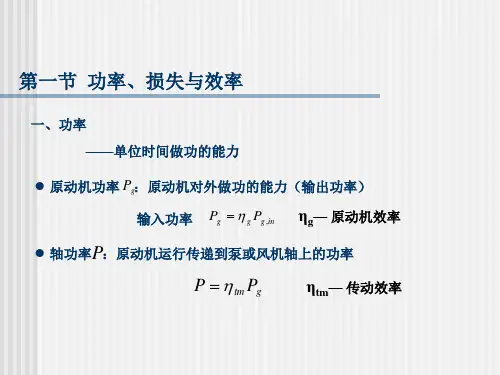

容积损失的大小用容积效率ηV 来衡量。容积效率为考虑容积损失后的功率与未考虑容积损失前的功率之比：
q q H q P V V V V ==='=T
g ρη

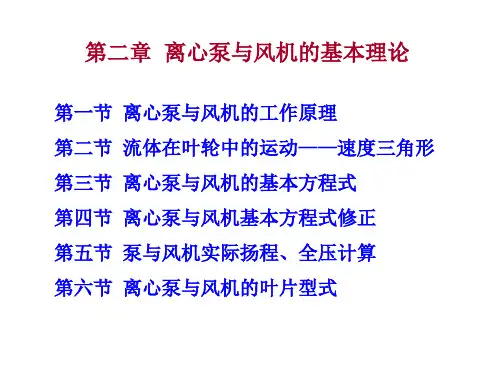

第二章离心式泵与风机的基本理论 流体在通过泵与风机时，只在叶轮中得到能量，叶轮是实现机械能转换成流体能量的场所，是泵与风机最主要的工作部件。泵与风机的基本理论也称泵与风机的叶轮理论，它是研 究流体在叶轮中的运动规律、流体在叶轮中如何得到能量、流体得到能量的大小与性质以及主要影响因素。 速度分析法是研究离心式泵与风机叶轮中流体运动规律的主要方法，它的基本点是速度 三角形。泵与风机的基本方程式是反映流体在叶轮中得到的能量与叶轮进出口流体速度的关系，它是本章的核心。本章还讨论了泵扬程、风机全压的计算方法，分析了不同叶片型式的 特点。 一、重点、难点提示 1. 重点 (1)速度三角形 (2)基本方程式 (3)泵扬程的计算 (4 )风机全压的计算 (5)不同叶片型式的特点与应用 2. 难点 (1 )基本方程式计算 (2)泵与风机扬程和全压的计算 (3)不同叶片型式的特点分析 3. 考核目标 (1 )能简述离心式泵与风机的工作原理。 (2)理解离心式叶轮中流体的绝对运动是圆周运动和相对运动的合成，能正确表述这三种运动，以及相应速度(圆周速度、相对速度和绝对速度)的大小、方向与哪些因素有关， 能熟练画出叶轮中某一处(特别是叶片进、出口处)流体速度三角形，并能对其进行正确标示，能熟练、正确地计算速度三角形中的各个参数，在计算中知道泵与风机的理论流量与实际流量的关系、理解排挤系数的含义。 (3)知道推导叶轮基本方程式的假设条件，熟记基本方程式的两种表达形式，并能根据 题目的具体条件进行熟练计算，知道叶轮扬程(或全压)由静能头和动能头组成以及各组成 的计算式，能利用基本方程式进行简单分析，知道提高叶轮扬程(或全压)的主要方法以及 特点。 (4)大体知道叶轮进口预旋的产生原因，以及对叶轮工作的影响。 (5)知道有限叶片叶轮中与无限多叶片叶轮中流体相对运动的差别，以及由此引起的叶轮出口速度三角形的区别，知道滑移系数的含义。 (6)知道由于实际流体有粘性，使得泵与风机的实际扬程(或全压)比理论扬程(或全压)低。 (7)在记住第一章泵扬程和风机全压定义的基础上，能熟练写出实际运行时和选择泵与风机时，扬程(或全压)计算公式，并能正确计算。 (8)知道离心式叶轮有三种叶片型式，能熟练画出这三种叶片型式的进出口速度三角形，并知道这三种速度三角形的特点。
水泵性能参数 单级单吸管道泵 产品型GD型号: 产品报 价: GD管道泵,GD型管道泵,单级管道泵一般供输送温度低于80?c无腐蚀性的清水或产品特物理、化学性质类似清水的液体。如果过流部件用不习惯制造，则可输送奶类、点: 饮料、酱油等卫生液体。 点击放大 GD型单级单吸管道泵的详细资料: GD管道泵,GD型管道泵,单级管道泵 GD型管道泵产品概述 GD型管道泵是立式单级管道泵，可以直接安装在管道中直接进行加压。泵的出入口在同一水平方向上，并成180?，泵主要由泵体、泵盖、叶轮、轴、机械密封等零件组成。
口径100mm及以下的泵与电动机共轴，叶轮直接装在电动机上，轴向力由电动机轴承承受。泵的支撑方式分无支承脚与有支承脚两种。 口径125mm及以上泵，泵轴与电动机分开，泵轴由中间轴承体轴承支承。电动机轴套入泵轴内。整机有底座支承，轴封采用机械密封。 泵由电动机直接驱动，从电动机端部看，泵为顺时针方向旋转。 GD型管道泵一般供输送温度低于80?c无腐蚀性的清水或物理、化学性质类似清水的液体。如果过流部件用不习惯制造，则可输送奶类、饮料、酱油等卫生液体。 GD管道泵轻便灵活，使用时可以直接将泵安装在水平管道中，小型泵还可以安装在竖直管道中运行。根据具体情况可以单台工作，也可多台串联或并联运行，适合工业系统中途加压、城市高层建筑给水及空调循环水输送使用。 GD型管道泵的性能范围:流量Q为6-200m3/h;扬程H为13-78m。 型号意义:列GD150-315A GD—管道离心泵 150—泵出入口直径(mm) 315—叶轮名义直径(mm) A—泵叶轮外径第一次切削。 GD型管道泵性能参数表 流量必需汽扬程转速配用功率重量 Capacity 效率蚀余量型号 Head Speed Motor Weight Efficiency (NPSH)r Type 米转/分千瓦千克米/时升/秒 (%) 米 (m) (r/min) (kW) (kg) (m/h) (l/s) (m) 4 1.11 15. 5 42 2.6 GD32-120 6 1.67 13 2800 0.55 45 3.2 15 7.2 2 11 43.5 4.2
燃烧器基本知识 燃烧器作为一种自动化程度较高的机电一体化设备，从其实现的功能可分为五大系统：送风系统、点火系统、监测系统、燃料系统、电控系统。 一、送风系统 送风系统的功能在于向燃烧室里送入一定风速和风量的空气，其主要部件有：壳体、风机马达、风机叶轮、风枪火管、风门控制器、风门档板、扩散盘。 1．壳体：是燃烧器各部件的安装支架和新鲜空气进风通道的主要组成部分。从外形来看可以分为箱式和枪式两种，大功率燃烧器多数采用分体式壳体，一般为枪式。壳体的组成材料一般为高强度轻质合金铸件。（如图1-1）顶盖上的观火孔有观察火焰作用 2．风机马达：主要为风机叶轮和高压油泵的运转提供动力，也有一些燃烧器采用单独电机提供油泵动力。某些小功率燃烧器采用单相电机，功率相对较小，大部分燃烧器采用三相电机，电机只有按照确定的方向旋转才能使燃烧器正常工作。有带动油泵及风叶作用，电机一般是2800转(如图1-2) 3．风机叶轮：通过高速旋转产生足够的风压以克服炉膛阻力和烟囱阻力，并向燃烧室吹入足够的空气以满足燃烧的需要。它由装有一定倾斜角度的叶片的圆柱状轮子组成，其组成材料一般为高强度轻质合金钢，所有合格的风机叶轮均具有良好的动平衡性能。 4．风枪火管：起到引导气流和稳定风压的作用，也是进风通道的组成部分，一般有一个外套式法兰与炉口联接。其组成材料一般为高强度和耐高温的合金钢。有风速调节作用。5．风门控制器：是一种驱动装置，通过机械连杆控制风门档板的转动。一般有手动调节、液压驱动控制器和伺服马达驱动控制器三种，前者工作稳定，不易产生故障，后者控制精确，风量变化平滑。 6．风门档板：主要作用是调节进风通道的大小以控制进风量的大小。其组成材料有合金，合金档板有单片、双片、三片等多种组合形式。 7．扩散盘：又称稳焰盘，其特殊的结构能够产生旋转气流，有助于空气与燃料的充分混合，同时还有调节二次风量的作用。 二、点火系统 点火系统的功能在于点燃空气与燃料的混合物，其主要部件有：点火变压器、点火电极、电火高压电缆。8．点火变压器：分电子式和机械（电感）式两种,是一种产生高压输出的转换元件，其输出电压一般为：2 5KV、2 6KV、2 7KV，输出电流一般为15~30mA。有EDI、丹佛斯、国产丹佛斯、飞达这几种。油机跟气机的区别是：油机一般两个头气机一般一个头。分电子式和机械式两种 9．点火电极：将高压电能通过电弧放电的形式转换成光能和热能，以引燃燃料。一般有单体式和分体式两种。一般点火针是用不锈钢材料耐800度高温，而我们用的是镍铬丝能耐1500度高温。注意点火棒不能与金属接触 10．电火高压电缆：其作用是传送电能。可以耐150万伏电压。 三、监测系统 监测系统的功能在于保证燃烧器安全的运行，其主要部件有火焰监测器、压力监测器、外接监测温度器等。11．火焰监测器：其主要作用是监视火焰的形成状况，并产生信号报告程控器。火焰检测器主要有三种：光敏电阻、紫外线UV电眼和电离电极。 A、光敏电阻：多用于轻油、重油燃烧器上，其功能和工作原理为：光敏电阻和一个有三个触点的火焰继电器相连，光敏电阻的阻值随器接收到的光的亮度而变化，接收到的光越亮，阻值就越低，当加在光敏电阻两端的电压一定时，电路中的电流就越高，当电流达到一定值时，火焰继电器被激活，从而使燃烧器继续向下工作。当光敏电阻没有感受到足够的光线时，火焰继电器不工作，燃烧器将停止工作。光敏电阻不适用于气体燃烧器。 B、电离电极：多用于燃气燃烧器上。程控器给电离电极供电，如果没有火焰，电极上的供电将停止，如果有火焰，燃气被其自身的高温电离，离子电流在电极、火焰和燃烧头之间流动，离子电流被整流成直流，

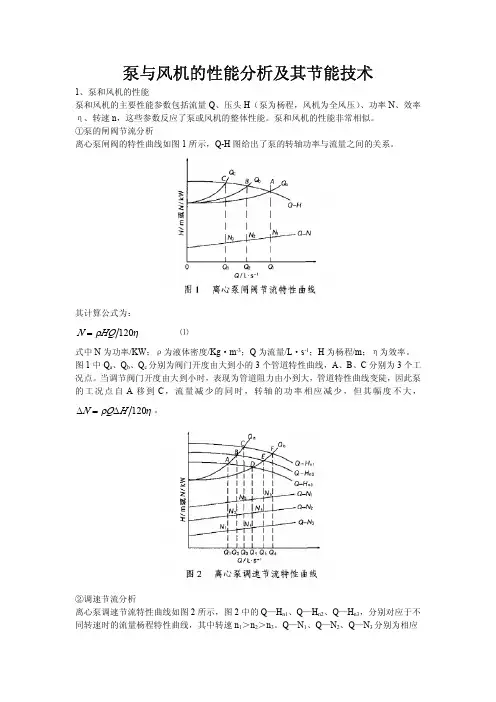

离心泵的性能参数与特性曲线泵的性能及相互之间的关系是选泵和进行流量调节的依据。离心泵的主要性能参数有流量、压头、效率、轴功率等。它们之间的关系常用特性曲线来表示。特性曲线是在一定转速下，用20℃清水在常压下实验测得的。 （一）离心泵的性能参数 1、流量 离心泵的流量是指单位时间内排到管路系统的液体体积，一般用Q表示，常用单位为l/s、m3/s或m3/h等。离心泵的流量与泵的结构、尺寸和转速有关。 2、压头（扬程) 离心泵的压头是指离心泵对单位重量（1N）液体所提供的有效能量，一般用H表示，单位为J/N或m。压头的影响因素在前节已作过介绍。 3、效率 离心泵在实际运转中，由于存在各种能量损失，致使泵的实际（有效）压头和流量均低于理论值，而输入泵的功率比理论值为高。反映能量损失大小的参数称为效率。 离心泵的能量损失包括以下三项，即 (1)容积损失即泄漏造成的损失，无容积损失时泵的功率与有容积损失时泵的功率之比称为容积效率ηv。闭式叶轮的容积效率值在0.85～0.95。 (2)水力损失由于液体流经叶片、蜗壳的沿程阻力，流道面积和方向变化的局部阻力，以及叶轮通道中的环流和旋涡等因素造成的能量损失。这种损失可用水力效率ηh来反映。额定流量下，液体的流动方向恰与叶片的入口角相一致，这时损失最小，水力效率最高，其值在0.8～0.9的范围。 (3)机械效率由于高速旋转的叶轮表面与液体之间摩擦，泵轴在轴承、轴封等处的机械摩擦造成的能量损失。机械损失可用机械效率ηm来反映，其值在0.96～0.99之间。离心泵的总效率由上述三部分构成，即 η=ηvηhηm（2-14） 离心泵的效率与泵的类型、尺寸、加工精度、液体流量和性质等因素有关。通常，小泵效率为50～70％，而大型泵可达90％。 4、轴功率N 由电机输入泵轴的功率称为泵的轴功率，单位为W或kW。离心泵的有效功率是指液体在单位时间内从叶轮获得的能量，则有 Ne = HgQρ（2-15） 式中 Ne------离心泵的有效功率，W； Q--------离心泵的实际流量，m3/s； H--------离心泵的有效压头，m。 由于泵内存在上述的三项能量损失，轴功率必大于有效功率，即 （2-16） 式中 N ----轴功率，kW。 （二）离心泵的特性曲线 离心泵压头H、轴功率N及效率η均随流量Q而变，它们之间的关系可用泵的特性曲线或离心泵工作性能曲线表示。在离心泵出厂前由泵的制造厂测定出H－Q、N－Q、η－Q
2-1，某离心水泵叶轮b 1=3.2cm ，b 2=1.8cm 。叶片进口边内切圆圆心距轴心线的距离R 1c =8.6cm ，叶片出口边处R 2=19cm 。β1g =17°，β2g =21°，n=2950r/min ，设流体无预旋流入叶轮。绘制叶轮进、出口速度三角形，并计算通过叶轮的流量（不计叶片厚度）及扬程H T ∞。 2-1解： 1. 首先计算叶轮进口速度三角形： （1）：u 1=)/(55.2660086.02295060229506011s m R D n c =???=???=πππ （2）： 171=g β （3）流体无预旋， 901=α 根据以上条件可画出进口速度三角形：并计算出v 1、v 1m 、ω1： v 1=v 1m =u 1·tg β1g =26.55×tg17°=8.12m/s ω1= u 1/cos β1g =26.55/cos17°=27.76m/s 2. 根据进口轴面速度v 1m 及进口半径R 1c 计算出流量： q vt ∞=2πR 1c b 1 v 1m =2π×0.086×0.032×8.12=0.1403 m 3/s 3. 计算叶轮出口速度三角形 （1）：u 2=)/(67.5860 19.02295060229506022s m R D n c =???=???=πππ （2）： 212=g β （3）计算v 2m ，即出口速度三角形的高： 根据连续性方程： 进口过流断面面积（2πR 1c ）×b 1×8.12=出口过流断面面积（2πR 2）×b 2×v 2m 即：2π×0.086×0.032×8.12=2π×0.19×0.018×v 2m 计算得： v 2m =6.53m/s 由此可画出出口速度三角形：：并计算出v 2、ω2： v 2u =u 2-v 2m ·ctg β2g =58.67-6.53×ctg21°=41.66m/s
水泵的参数及性能 水泵的主要参数 水泵参数是指泵工作性能的主要技术数据，包括流量、扬程、转速、效率和比转数等。 1、流量(Q) 泵的流量是指单位时间内所排出的液体的数量。通常泵的流量用体积计算，以Q表示，单位为米3/时(m3/h)、米3/秒(m3/s)、升/秒(1/s)，也可用重量计，以G表示，单位为吨/时(t/h)、吨/秒(t/s)、千克/秒(kg/s)。 G与Q的关系： G=r×Q r-液体重度(千克/米3) 因水的重量近似1000千克/米3，故 1升/秒=3.6米3/时=3.6吨/时 2、扬程(H) 泵的扬程是指单位重量的液体通过泵所增加的能量。以H表示，实质上就是水泵能够扬水的高度，又叫总扬程或全扬程。单位为米液柱高度，习惯上省去“液柱”，以米(m)表示。 泵的总扬程由吸水扬程与出水扬程两部分组成，因此 总扬程=吸水扬程=出水扬程 但由于水流经过管路时受到各种阻力而减少了泵的吸水扬程和出水扬程，因此 吸水扬程=实际吸水扬程+吸水损失扬程 出水扬程=实际出水扬程+出水损失扬程 损失扬程=吸水损失扬程+出水损失扬程 总扬程=实际扬程+损失扬程 由于水泵铭牌上标明的扬程是上述水泵的总扬程，因此不能误认为铭牌上的扬程是实际扬程数值，水泵的实际扬程都比水泵铭牌上的扬程数值小。因此在确
定水泵扬程时，这一点要特别注意。否则，如果只按实际扬程来确定水泵的扬程，订购来的水泵扬程就低了，那可能会降低水泵的效率，甚至打不上水来。损失扬程与管路上的水管和附件种类(低阀、闸阀、逆止阀、直管、弯管)、数量、水管内径、管长、水管内壁粗糙程度以及水泵流量等都有密切关系，这一点在管路设计和选配水管和附件时也应注意。 3、允许吸上真空高度(Hs) 允许吸上真空高度是指真空表读数吸水扬程，也就是泵的吸水扬程(简称泵的吸程)，包括实际吸水扬程与吸水损失扬程之和。以Hs表示，单位为米(m)。 允许吸上真空高度是安装水泵高度的重要参数，安装水泵时，应使水泵的吸水扬程小于允许吸上真空高度值，否则安装过高，就吸不上水或生产气蚀现象。如生产气蚀，不仅水泵性能变坏，而且也可能使叶轮损坏。 4、转速(n) 转速是指泵叶轮每分钟的转数，以n表示，单位为转/分(r/min)。每台泵都有一定的转速，不能随意提高或降低，这个固定的转素称为额定转速，水泵铭牌上标定的转速即为额定转速。如泵运转超过额定转速，不但会引起动力机超载或转不动，而且泵的零部件也容易损坏；转速降低，泵的效率就会降低，影响水泵的正常工作。 5、比转数(ns) 在前述水泵型号中，有些型号的组成部分有比转数这个参数。比转数与转速是两个概念，水泵的比转数，简称比速，常用符号为ns。水泵的比转数是指一个假想的所谓标准水泵叶轮的转数，这个假想的水泵与真实水泵的叶轮各部分都几何相似，而在消耗功率为0.735千瓦、扬程为1米、流量为0.075立方米/秒时所具有的转数。叶轮形状相同或相似的水泵比转数相同，叶轮形状不相同或不相似的水泵比转数不相同。如轴流泵比转数比混流泵大，混流泵比转数也是反映水泵特性的综合性指标。此外，要注意比转数大的水泵，其转速不一定高；比转数小的，转速不一定低。大流量、低扬程的水泵，比转数大，反之则小。一般比转数较低的离心泵，其流量小、扬程高；而比转数较高的轴流泵，其流量大、扬程低。 6、功率
泵与风机考试试题 一、简答题（每小题5分，共30分） 1、离心泵、轴流泵在启动时有何不同，为什么？ 2、试用公式说明为什么电厂中的凝结水泵要采用倒灌高度。 3、简述泵汽蚀的危害。 4、定性图示两台同性能泵串联时的工作点、串联时每台泵的工作点、仅有 一台泵运行时的工作点 5、泵是否可采用进口端节流调节，为什么？ 6、简述风机发生喘振的条件。 二、计算题（每小题15分，共60分） 1、已知离心式水泵叶轮的直径D2=400mm，叶轮出口宽度b2＝50mm，叶片 厚度占出口面积的8％，流动角β2＝20?，当转速n＝2135r/min时，理论 流量q VT＝240L/s，求作叶轮出口速度三角形。 2、某电厂水泵采用节流调节后流量为740t/h，阀门前后压强差为980700Pa, 此时泵运行效率η=75%，若水的密度ρ=1000kg/m3，每度电费0.4元，求：（1）节流损失的轴功率?P sh； （2）因节流调节每年多耗的电费(1年=365日) 3、20sh-13型离心泵，吸水管直径d1＝500mm，样本上给出的允许吸上真空 高度[H s]＝4m。吸水管的长度l1＝6m，局部阻力的当量长度l e＝4m，设 沿程阻力系数λ＝0.025，试问当泵的流量q v＝2000m3/h，泵的几何安装高 度H g＝3m时，该泵是否能正常工作。 （当地海拔高度为800m，大气压强p a＝9.21×104Pa；水温为30℃，对应饱 和蒸汽压强p v＝4.2365kPa，密度ρ＝995.6kg/m3） 4、火力发电厂中的DG520-230型锅炉给水泵，共有8级叶轮，当转速为n ＝5050r/min，扬程H＝2523m，流量q V＝576m3/h，试计算该泵的比转 速。

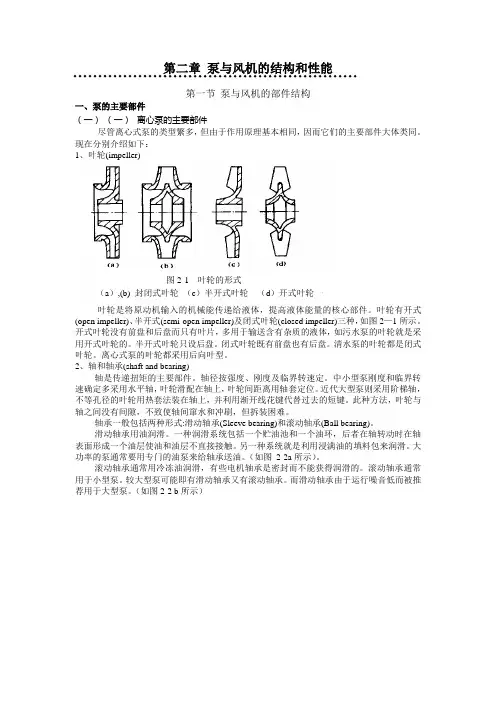

离心泵知识、性能参数与特性曲线要正确地选择和使用离心泵，就必需了解泵的性能和它们之间的相互关系。离心泵的主要性能参数有流量、压头、轴功率、效率等。离心泵性能间的关系通常用特性曲线来表示。 一、离心泵的概念：水泵是把原动机的机械能转换成抽送液体能量的机器。来增加液体的位能、压能、动能。原动机通过泵轴带动叶轮旋转，对液体作功，使其能量增加，从而使需要数量的液体，由吸入口经水泵的过流部件输送到要求的高处或要求压力的地方。 二、离心泵的基本构造 离心泵的基本构造是由六部分组成的，分别是：叶轮，吸液室，泵壳，转轴，托架，轴承及轴承箱，密封装置，基础台板等。 1、叶轮是离心泵的核心部分，它转速高输出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上
的的内外表面要求光滑，以减少水流的摩擦损失。 2、泵壳，它是水泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。 3、转轴的作用是借联轴器和电动机相连接，将电动机的转距传给叶轮，所以它是传递机械能的主要部件。 4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。轴承的依托为轴承箱。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出，不利于散热；太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度最高在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！ 5、密封装置。叶轮进口与泵壳间的间隙过大会造成泵内高压区的水经此间隙流向低压区，影响泵的出水量，效率降低！间隙过小会造成叶轮与泵壳摩擦产生磨损。为了增加回流阻力减少内漏，延缓叶轮和泵壳的所使用寿命，在泵壳内缘和叶轮外援结合处装有密封装置，密封的间隙保持在0.25～1.10mm之间为宜。
21,某离心水泵叶轮b 1=3、2cm,b 2=1、8cm 。叶片进口边内切圆圆心距轴心线得距离R 1c =8、6cm,叶片出口边处R 2=19cm 。β1g =17°,β2g =21°,n=2950r/min,设流体无预旋流入叶轮。绘制叶轮进、出口速度三角形,并计算通过叶轮得流量(不计叶片厚度)及扬程H T ∞。 21解: 1、 首先计算叶轮进口速度三角形: (1):u 1= )/(55.2660 086.02295060229506011s m R D n c =???=???=πππ (2): (3)流体无预旋, 根据以上条件可画出进口速度三角形:并计算出v 1、v 1m 、ω1: v 1=v 1m =u 1·tg β1g =26、55×tg17°=8、12m/s ω1= u 1/cos β1g =26、55/cos17°=27、76m/s 2、 根据进口轴面速度v 1m 及进口半径R 1c 计算出流量: q vt ∞=2πR 1c b 1 v 1m =2π×0、086×0、032×8、12=0、1403 m 3/s 3、 计算叶轮出口速度三角形 (1):u 2=)/(67.5860 19.02295060229506022s m R D n c =???=???=πππ (2): (3)计算v 2m ,即出口速度三角形得高: 根据连续性方程: 进口过流断面面积(2πR 1c )×b 1×8、12=出口过流断面面积(2πR 2)×b 2×v 2m 即:2π×0、086×0、032×8、12=2π×0、19×0、018×v 2m 计算得: v 2m =6、53m/s 由此可画出出口速度三角形::并计算出v 2、ω2: v 2u =u 2v 2m ·ctg β2g =58、676、53×ctg21°=41、66m/s ω2= v 2m /sin β2g =6、53/sin21°=18、22m/s 注意:按比例画出三角形。
泵与风机学习指导书 第一章练习题 1． 名词解释 （1）泵 （2）泵的扬程 （3）风机的全压 （4）轴功率 2． 简答题 （1）简述热力发电厂锅炉给水泵的作用和工作特点。 （2）简述热力发电厂锅炉引风机的作用和工作特点。 （3）按照风机产生的全压大小，风机大致可分为哪几类 （4）叶片泵大致可分为哪几类 第二章练习题 1． 名词解释 （1）排挤系数 （2）基本方程式 （3）轴向旋涡运动 （4）反作用度 2． 选择题[请在四个备选的答案中选择一个正确答案 填至（ ）内] （1）由于叶轮中某点的绝对速度是相对速度和圆周速度的向量合成，所以（ ）。 A. 绝对速度总是最大的； B. 绝对速度的径向分速度总是等于相对速度的径向分速度； C. 绝对速度流动角α总是大于相对速度流动角 β； D. 绝对速度圆周分速度的大小总是不等于圆周速度的大小。 （2）下列说法正确的是（ ）。 A. 在其它条件不变的情况下，泵叶轮进口处预旋总是会导致叶轮扬程较低； B. 在其它条件不变的情况下，泵叶轮进口处预旋总是会导致ο 901<α； C. 在其它条件不变的情况下，轴向旋涡运动总是会导致叶轮的理论扬程较低； D. 泵叶轮进口处的自由预旋总是会导致ο 901<α。 （3）下列说法错误的是（ ）。 A. 滑移系数K 总是小于1； B. 叶片排挤系数Ψ总是大于1； C. 流动效率h η总是小于1； D. 有实际意义的叶轮，其反作用度τ总是小于1。 3． 简答题 （1）简述离心式泵与风机的工作原理。 （2）简述流体在离心式叶轮中的运动合成。 （3）在推导基本方程式时采用了哪些假设 （4）有哪些方法可以提高叶轮的理论扬程（或理论全压） （5）叶轮进口预旋和轴向旋涡运动会对叶轮扬程（或全压）产生如何影响 （6）离心式泵与风机有哪几种叶片型式各有何优点 （7）为什么离心泵都采用后弯式叶片 （8）在其它条件不变的情况下，叶片出口安装角对叶轮扬程（或全压）有何影响 4． 计算题 （1）有一离心式水泵，其叶轮的外径D 2=22cm ，转速n=2980r/min ，叶轮出口安装角a 2β=45°，出口处的径向速 度=∞r v 2s 。设流体径向流入叶轮，试按比例画出出口速度三 角形，并计算无限多叶片叶轮的理论扬程∞T H ，若滑移系数 K=，叶轮流动效率h η=，叶轮的实际扬程为多少 （2）某离心式风机的转速为1500r/min ，叶轮外径为 600mm ，内径为480mm ，设叶轮有无限多叶片且叶片厚度为无限薄，叶片进、出口处的安装角分别为60°、120°，进、出口处空气的相对速度分别为25m/s 、22m/s ，空气密度为m 3。 ①试计算叶轮的理论静压∞st p 、动压∞d p 和全压∞T p ； ②试计算理论静压∞st p 、动压∞d p 占理论全压∞T p 的百 分比； ③试计算叶轮的反作用度τ。 （3）某离心式风机的叶轮外径为800mm ，空气无预旋地流进叶轮，叶轮出口处的相对速度为16m/s ，叶片出口安装角为90°，叶轮的理论全压∞T p 为200mmH 2O ，进口空气密 度为m 3。试计算风机的转速。 （4）已知某离心泵在抽送密度为1000 kg/m 3的水时，其 叶轮的理论扬程为30m 。现用这台泵来抽送密度为700 kg/m 3的汽油，转速和理论体积流量都不变，问这时叶轮的理论扬 程为多少 （5）已知一台水泵进、出口标高相同，流量为25L/s ，泵出口水管的压力表读数为，进口水管的真空表读数为40kP a ，真空表与泵进口标高相同，压力表装在泵出口上方2m 的地 方，进口水管和出口水管的半径分别为50mm 和40mm ，水的密度为1000 kg/m 3。 ①试计算泵的扬程H ； ②已知吸水池和排水池的水面压力均为大气压，吸水管 长度为5m ，局部阻力系数之和为∑1 ξ =6；排水管长 度为40m ，局部阻力系数之和为 ∑2 ξ =12，吸水管和 排水管的沿程阻力系数均取λ=。试计算排水池的水面比吸水池的水面高多少 （6）某离心风机的转速为1000r/min ，叶轮外径为 500mm ，空气径向流入叶轮，空气密度为m 3，叶片出口安装角为120°，叶片出口处绝对速度的圆周分速度225.1u v u =∞。 ①试计算叶轮的理论全压∞T p ； ②如叶轮流量、转速、尺寸均不变，且空气仍径向流入叶轮，但将叶片出口安装角改为60°，问叶轮的理论全压∞T p 下降多少
机电安装工程技术基本知识 一、惯用机械传动系统基本知识 机械传动作用是传递运动和力，惯用机械传动类型有齿轮传动、蜗轮蜗杆传动、带传动、链传动、轮系。 1．齿轮传动：齿轮传动原理是依托积极轮依次拨动从动轮来实现。 （1）分类： A、按传动时相对运动为平面运动或空间运动分：①平面齿轮传动（常用有直齿圆柱齿轮传动、斜齿圆柱齿轮传动、人字齿轮传动，依照齿向，还分为外啮合、内啮合及齿轮与齿条啮合）②空间齿轮传动（圆锥齿轮传动、交错轴齿轮传动）。 B、按齿轮传动工作条件分：闭式传动（封闭在刚性箱体内）、开式传动（齿轮是外露）。（2）特点：长处：①合用圆周速度和功率范畴广 ②传动比精确、稳定、效率高。 ③工作可靠性高、寿命长。 ④可实现平行轴、任意角相交轴和任意角交错轴之间传动 缺陷：①规定较高制造和安装精度、成本较高。 ②不适当远距离两轴之间传动。 （3）渐开线原则齿轮基本尺寸名称有：①齿顶圆②齿根圆③分度圆④摸数⑤压力角等。（4）轮齿失效形式有如下五种：轮齿折断、齿面点蚀、齿面胶合、齿面磨损、齿面塑性变形。 2．蜗轮蜗杆传动： 合用于空间垂直而不相交两轴间运动和动力。 （1）分类：A、依照蜗杆螺旋面分为阿基米德螺旋面蜗杆、渐开线螺旋面蜗杆、延伸渐开线螺旋面蜗杆；B、依照蜗杆螺旋线头数分为单头、双头、多头蜗杆；C、依照螺旋线旋转方向分为左旋和右旋两种。 （2）特点：长处①传动比大。②构造尺寸紧凑。
缺陷①轴向力大、易发热、效率低。②只能单向传动。 （3）涡轮涡杆传动重要参数有：①模数②压力角③蜗轮分度圆④蜗杆分度圆⑤导程⑥蜗轮齿数⑦蜗杆头数⑧传动比等。 （4）蜗杆蜗轮传动对的啮合条件是蜗杆轴向模数和轴向压力角应分别等于蜗轮端面模数和端面压力角。 3．带传动： 通过中间挠性件（带）传递运动和力，涉及①积极轮②从动轮③环形带 （1）合用于两轴平行回转方向相似场合，称为开口运动。中心距和包角（带与轮接触弧所对中心角）概念。 （2）带型式按横截面形状可分为平带、V带和特殊带三大类。 （3）应用时重点考虑是：①传动比计算②带应力分析计算③单根V带许用功率。 （4）带传动特点：长处：①合用于两轴中心距较大传动；②带具备良好挠性，可缓和冲击，吸取振动；③过载时打滑防止损坏其她零部件；④构造简朴、成本低廉。 缺陷：①传动外廓尺寸较大；②需张紧装置；③由于打滑，不能保证固定不变传动比④带寿命较短；⑤传动效率较低。 4．链传动 （1）涉及①积极链②从动链③环形链条，靠链条与链轮轮齿啮合来传递运动和力。按构造不同分为滚子链和齿形链，齿形链用于高速或运动精度较高传动。链传动传动比不不不大于8，中心距不不不大于5～6M，传递功率不不不大于100KW，圆周速率不不不大于15M/s. （2）链传动与带传动相比，其重要特点：没有弹性滑动和打滑，能保持较精确传动比，需要张紧力较小，作用在轴上压力也较小，构造紧凑，能在温度较高、有油污环境下工作。（3）链传动与齿轮传动相比，其重要特点：制造和安装精度规定较低；中心距较大时，其传动构造简朴；瞬时链速和瞬时传动比不是常数，传动平稳性较差。 5．轮系（由一系列齿轮构成） （1）轮系分为定轴轮系（每个齿轮几何轴线是固定）和周转轮系（至少有一种齿轮几何轴
1.泵与风机的基本性能参数。 2. 离心式叶轮按出口安装角β2y的大小可分为三种型式。 3、泵与风机的损失主要。 4、离心式泵结构的主要部件。 5、轴流式通风机的主要部件。 1．泵与风机的性能曲线主要包括（）。 A扬程与流量、B轴功率与流量、C效率与流量。 2.泵与风机管路系统能头由（）项组成。 A流体位能的增加值、B流体压能的增加值、C各项损失的总和。 3、通风机性能试验需要测量的数据（）。 A压强、B流量、C功率、D、转速、E 温度。 4、火力发电厂常用的叶片泵（） A给水泵、B循环水泵、C 凝结水泵、D 灰渣泵。 5、泵与风机非变速调节的方式。（） A节流调节、B分流调节、C前导叶调节、E 动叶调节。 1.简述离心式泵与风机的工作原理 2. 影响泵与风机运行工况点变化的因素 3、泵与风机串并联的目的 4、比转速有哪些用途 1.有一单吸单级小型卧式离心泵，流量q v=68m3/h,NPSH c=2m,从封闭容器中抽送温度400C的清水，容器中液面压强为,吸入管路总的流动损失Σh w=，试求该泵的允许几何安装高度是多少（水在400C时的密度为992kg/m3。对应的饱和蒸汽压强7374Pa。）
2.有一输送冷水的离心泵，当转速为1450r/min时，流量q v=s，扬程H=70m，此时所需的轴功率P sh=1100KW，容积效率ηv=，机械效率ηm=，求流动效率为多少（已知水的密度ρ=1000kg/m3）。 1、试分析启动后水泵不输水（或风机不输风）的原因及解决措施 2.试分析泵与风机产生振动的原因 1、液力偶合器的主要部件，变速调节特点，性能特性参数，在火力电厂中的优点
泵与风机（思考题答案） 绪论 3.泵与风机有哪些主要的性能参数铭牌上标出的是指哪个工况下的参数 答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。 在铭牌上标出的是：额定工况下的各参数 5.离心式泵与风机有哪些主要部件各有何作用 答：离心泵 叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。 吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。 压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。 导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。 密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。 轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的间隙泄漏到泵外。 离心风机 叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能 蜗壳：汇集从叶轮流出的气体并引向风机的出口，同时将气体的部分动能转化为压力能。 集流器：以最小的阻力损失引导气流均匀的充满叶轮入口。 进气箱：改善气流的进气条件，减少气流分布不均而引起的阻力损失。 9.试简述活塞泵、齿轮泵及真空泵、喷射泵的作用原理 答：活塞泵：利用工作容积周期性的改变来输送液体，并提高其压力。 齿轮泵：利用一对或几个特殊形状的回转体如齿轮、螺杆或其他形状的转子。在壳体内作旋转运动来输送流体并提高其压力。 喷射泵：利用高速射流的抽吸作用来输送流体。 真空泵：利用叶轮旋转产生的真空来输送流体。 第一章 1．试简述离心式与轴流式泵与风机的工作原理。 答：离心式：叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。流体沿轴向流入叶轮并沿径向流出。 轴流式：利用旋转叶轮、叶片对流体作用的升力来输送流体，并提高其压力。 流体沿轴向流入叶轮并沿轴向流出。 2．流体在旋转的叶轮内是如何运动的各用什么速度表示其速度矢量可组成怎样的图形 答：当叶轮旋转时，叶轮中某一流体质点将随叶轮一起做旋转运动。同时该质点在离心力的作用下，又沿叶轮流道向外缘流出。因此，流体在叶轮中的运动是一种复合运动。 叶轮带动流体的旋转运动，称牵连运动，其速度用圆周速度u表示；
离心泵主要參數: 一、流量Q(m3/h或m3/s) 离心泵的流量即为离心泵的送液能力，是指单位时间内泵所输送的液体体积。 泵的流量取决于泵的结构尺寸(主要为叶轮的直径与叶片的宽度)和转速等。操作时，泵实际所能输送的液体量还与管路阻力及所需压力有关。 二、扬程H(m) 离心泵的扬程又称为泵的压头，是指单体重量流体经泵所获得的能量。 泵的扬程大小取决于泵的结构(如叶轮直径的大小，叶片的弯曲情况等、转速。目前对泵的压头尚不能从理论上作出精确的计算，一般用实验方法测定。 泵的扬程可同实验测定，即在泵进口处装一真空表，出口处装一压力表，若不计两表截面上的动能差(即Δu2/2g=0)，不计两表截面间的能量损失(即∑f1-2=0)，则泵的扬程可用下式计算 注意以下两点： (1)式中p2为泵出口处压力表的读数(Pa)；p1为泵进口处真空表的读数(负表压值，Pa)。 (2) 注意区分离心泵的扬程(压头)和升扬高度两个不同的概念。 扬程是指单位重量流体经泵后获得的能量。在一管路系统中两截面间(包括泵)列出柏努利方程式并整理可得 式中H为扬程，而升扬高度仅指Δz一项。 例2-1现测定一台离心泵的扬程。工质为20℃清水，测得流量为60m /h时，泵进口真空表读数为-0.02Mpa，出口压力表读数为0.47Mpa(表压)，已知两表间垂直距离为0.45m若泵的吸入管与压出管管径相同，试计算该泵的扬程。 解由式
查20℃， h =0.45m p =0.47Mpa=4.7*10 Pa p =-0.02Mpa=-2*10 Pa H=0.45+ =50.5m 三、效率 泵在输送液体过程中，轴功率大于排送到管道中的液体从叶轮处获得的功率，因为容积损失、水力损失物机械损失都要消耗掉一部分功率，而离心泵的效率即反映泵对外加能量的利用程度。 泵的效率值与泵的类型、大小、结构、制造精度和输送液体的性质有关。大型泵效率值高些，小型泵效率值低些。 四、轴功率N(W或kW) 泵的轴功率即泵轴所需功率，其值可依泵的有效功率Ne和效率η计算，即 (kW)
扬程：单位重量液体从泵进口截面到泵出口截面所获得的机械能。 流量qv ：单位时间内通过风机进口的气体的体积。 全压p ：单位体积气体从风机进口截面到风机出口截面所获得的机械能。 轴向涡流的定义：容器转了一周，流体微团相对于容器也转了一周，其旋转角速度和容器的旋转角速度大小相等而方向相反，这种旋转运动就称轴向涡流。影响：使流线发生偏移从而使进出口速度三角形发生变化。使出口圆周速度减小。 叶片式泵与风机的损失：（一）机械损失：指叶轮旋转时，轴与轴封、轴与轴承及叶轮圆盘摩擦所损失的功率。（二）容积损失：部分已经从叶轮获得能量的流体从高压侧通过间隙向低压侧流动造成能量损失。泵的叶轮入口处的容积损失，为了减小这部分损失，一般在入口处都装有密封环。（三），流动损失：流体和流道壁面生摸差，流道的几何形状改变使流体产生旋涡，以及冲击等所造成的损失。多发部位：吸入室，叶轮流道，压出室。 如何降低叶轮圆盘的摩擦损失：1、适当选取n 和D2的搭配。2、降低叶轮盖板外表面和壳腔内表面的粗糙度可以降低△Pm2。3、适当选取叶轮和壳体的间隙。 轴流式泵与风机应在全开阀门的情况下启动，而离心式泵与风机应在关闭阀门的情况下启动。 泵与风机（课后习题答案） 第一章 1-1有一离心式水泵，其叶轮尺寸如下：1b =35mm, 2b =19mm, 1D =178mm, 2D =381mm, 1a β=18°，2a β=20°。设流体径向流入叶轮，如n=1450r/min ，试画出出口速度三角形，并计算理论流量,V T q 和在该流量时的无限多叶片的理论扬程T H ∞。 解：由题知：流体径向流入叶轮 ∴1α=90° 则： 1u = 1n 60 D π= 3178101450 60 π-???=13.51 （m/s ） 1V =1m V =1u tg 1a β=13.51?tg 18°=4.39 （m/s ） ∵1V q =π1D 1b 1m V =π?0.178?4.39?0.035=0.086 （3m /s ） ∴2m V = 122V q D b π=0.0860.3810.019 π??=3.78 （m/s ） 2u =2D 60n π=3381101450 60π-???=28.91 （m/s ） 2u V ∞=2u -2m V ctg 2a β=28.91-3.78?ctg20°=18.52 （m/s ）
第一节 1.试述泵与风机在火力发电厂中的作用. 2.简述泵与风机的定义及它们在热力发电厂中的地位? 第二节 1.写出泵有效功率表达式,并解释式中各量的含义和单位. 2.风机全压和静压的定义式是什么? 3.试求输水量qv=50m3/h时离心泵所需的轴功率.设泵出口处压力计的读数为25.5×104Pa,泵入口处真空计的读数为33340Pa,压力计与真空计的标高差为△z=0.6m,吸水管与压水管管径相同,离心泵的总效率η=0.6 4.离心式风机的吸入风道及压出风道直径均为500mm,送风量qv=18500m3/h.试求风机产生的全压及风机入口、出口处的静压.设吸入风道的总阻力损失为700Pa,压出风道的总阻力损失为400Pa(未计压出风道出口的阻力损失),空气密度ρ=1.2kg/m3. 5.有一普通用途的离心式风机,其全压p=2000Pa,流量qv=47100m3/h,全压效率η=0.76,如果风机轴和原动机轴采用弹性联轴器连接,试计算该风机的全压有效功率、轴功率，并选配电机. 6.发电厂的锅炉车间装有五台锅炉,由压力计测得锅炉工作压力为3.9×106N/m2的情况下,每台锅炉的额定蒸发量为 7.35×105kg/h.按照有关规定,供给锅炉的流量应不小于所有锅炉在额定蒸发量情况下的1.15倍,离心泵产生的扬程相当于锅炉的工作压力的1.25倍.若设置4台型号相同的给水泵,试求每台给水泵所配用电动机的功率.设电动机的容量安全系数为10%,泵的效率η=0.75,水泵和电动机轴弹性联轴器联接.给水密度ρ=909.44kg/m3. 7.有一离心泵,装设在标高为4m的平台上.该泵从水面水位2m的蓄水池中吸水,并送往另一水位标高14m、自由表面上绝对压力p3= 1.2×105N/m2的压力水箱中.当地大气压pa=105N/m2. (1)试确定离心泵的流量及扬程.设安装在离心泵出口的压力表的读数pg= 2.5×105N/m2,吸入管道长l1=6m,直径d1=100mm,d2=80mm,沿程阻力系数λ1=0.025,λ2=0.028.吸水滤网的局部阻力系数ξ1=7,阀门的阻力系数ξ2=8,每个90°弯管的阻力系数为0.5。 (2)试确定原动机功率.若离心泵的效率η=0.7,原动机容量的功率按安全系数k=1.2,原动机轴和泵轴的传动机械效率ηtm=0.95。 8.水泵将吸水池的水送往水塔,若泵的吸水高度H1=3m,水泵出口到水塔水面的高度为H2=30m.水泵进口处的真空值为6.57×104N/m2,吸入管道的局部阻力系数之和∑ξ=9.0,吸入管道的直径d1=300mm,长度l1=8m,压出管道直径d2=250mm,长度l2=60m.吸入管道和压出管道的沿程阻力系数均取为λ=0.035.压出管道的局部阻力系数之和∑ξ=16. 试求水泵的流量及泵出口压力表的读数pg. 9.泵与风机有哪些主要性能参数?分别是怎样定义的? 10.如何表示流体通过泵与风机后获得的能量? 绪论综合习题 1.试述泵与风机在火力发电厂中的作用. 2.泵与风机的主要性能参数有哪些?转速与效率的高、低对泵及风机的影响如何? 3.风机和水泵的流量定义有何区别? 4.流体经泵与风机后所获得的机械能,为何泵用扬程而风机用全压表示? 5.习题册简答题的第一章的第1-1和1-2题. 6.习题册计算题的第一章的1-12、1-13、1-15. 7.泵与风机按其工作原理可以分为哪几类?它们的工作原理有什么不同? 第一章
