泵与风机课后思考题答案

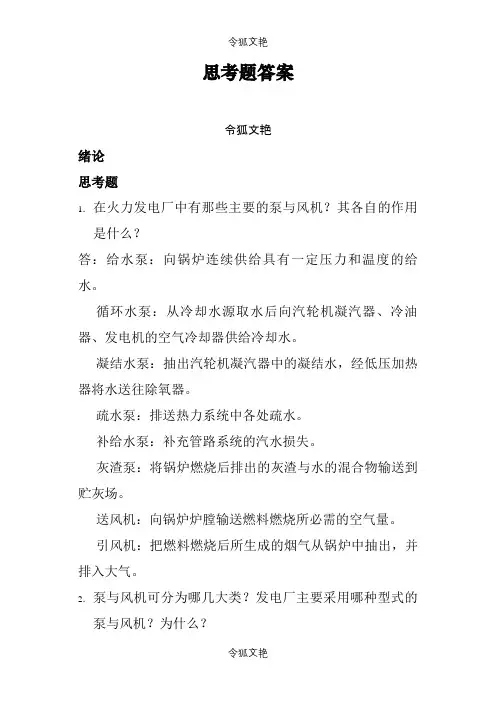

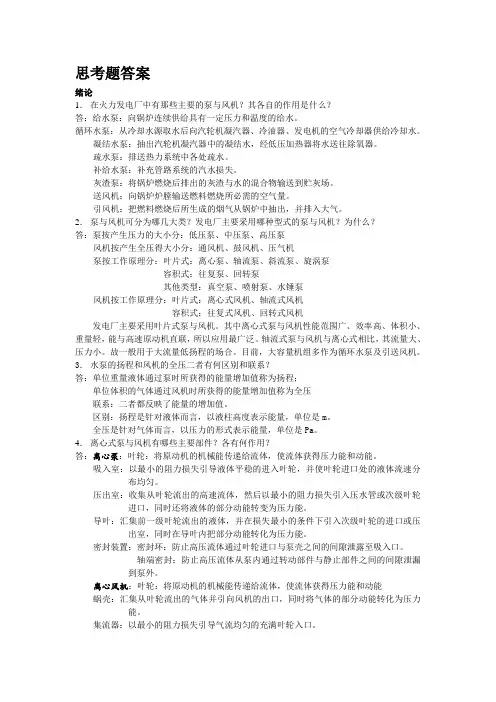

思考题答案

绪论

思考题

1．在火力发电厂中有那些主要的泵与风机？其各自的作用是什么？

答：给水泵：向锅炉连续供给具有一定压力和温度的给水。

循环水泵：从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。

凝结水泵：抽出汽轮机凝汽器中的凝结水，经低压加热器将水送往除氧器。

疏水泵：排送热力系统中各处疏水。

补给水泵：补充管路系统的汽水损失。

灰渣泵：将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。

送风机：向锅炉炉膛输送燃料燃烧所必需的空气量。

引风机：把燃料燃烧后所生成的烟气从锅炉中抽出，并排入大气。

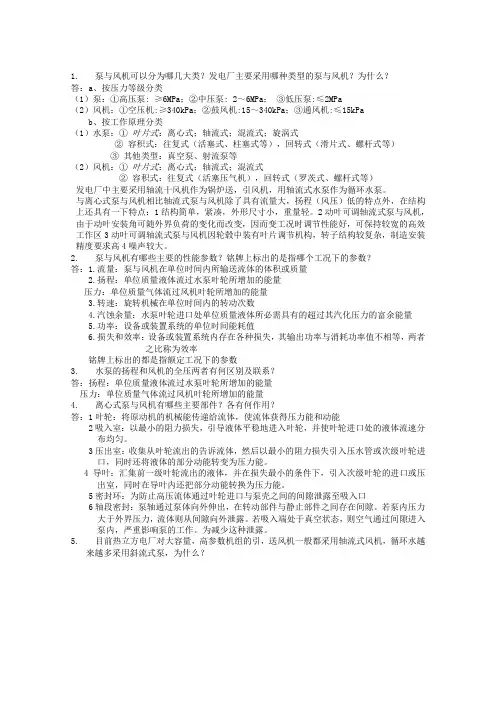

2．泵与风机可分为哪几大类？发电厂主要采用哪种型式的泵与风机？为什么？

答：泵按产生压力的大小分：低压泵、中压泵、高压泵

风机按产生全压得大小分：通风机、鼓风机、压气机

泵按工作原理分：叶片式：离心泵、轴流泵、斜流泵、旋涡泵

容积式：往复泵、回转泵

其他类型：真空泵、喷射泵、水锤泵

风机按工作原理分：叶片式：离心式风机、轴流式风机

容积式：往复式风机、回转式风机

发电厂主要采用叶片式泵与风机。其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。轴流式泵与风机与离心式相比，其流量大、压力小。故一般用于大流量低扬程的场合。目前，大容量机组多作为循环水泵及引送风机。3．泵与风机有哪些主要的性能参数？铭牌上标出的是指哪个工况下的参数？

答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。

在铭牌上标出的是：额定工况下的各参数

4．水泵的扬程和风机的全压二者有何区别和联系？

答：单位重量液体通过泵时所获得的能量增加值称为扬程；

单位体积的气体通过风机时所获得的能量增加值称为全压

联系：二者都反映了能量的增加值。

区别：扬程是针对液体而言，以液柱高度表示能量，单位是m。

全压是针对气体而言，以压力的形式表示能量，单位是Pa。

5．离心式泵与风机有哪些主要部件？各有何作用？

答：离心泵

叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。

吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。

压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。

导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。

密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。

轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的间隙泄漏到泵外。

离心风机

叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能

蜗壳：汇集从叶轮流出的气体并引向风机的出口，同时将气体的部分动能转化为压力能。

集流器：以最小的阻力损失引导气流均匀的充满叶轮入口。

进气箱：改善气流的进气条件，减少气流分布不均而引起的阻力损失。

6．轴流式泵与风机有哪些主要部件？各有何作用？

答：叶轮：把原动机的机械能转化为流体的压力能和动能的主要部件。

导叶：使通过叶轮的前后的流体具有一定的流动方向，并使其阻力损失最小。

吸入室（泵）：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。

集流器（风机）：以最小的阻力损失引导气流均匀的充满叶轮入口。

扩压筒：将后导叶流出气流的动能转化为压力能。

7．轴端密封的方式有几种？各有何特点？用在哪种场合？

答：填料密封：结构简单，工作可靠，但使用寿命短，广泛应用于中低压水泵上。

机械密封：使用寿命长，密封效果好，摩擦耗功小，但其结构复杂，制造精度与安装技术要求高，造价贵。适用于高温高压泵。

浮动环密封：相对与机械密封结构较简单，运行可靠，密封效果好，多用于高温高压锅炉给水泵上。

8．目前火力发电厂对大容量、高参数机组的引、送风机一般都采用轴流式风机，循环水泵也越来越多采用斜流式（混流式）泵，为什么？

答：轴流式泵与风机与离心式相比，其流量大、压力小。故一般用于大容量低扬程的场合。

因此，目前大容量机组的引、送风机一般都采用轴流式风机。

斜流式又称混流式，是介于轴流式和离心式之间的一种叶片泵，斜流泵部分利用了离心力，部分利用了升力，在两种力的共同作用下，输送流体，并提高其压力，流体轴向进入叶轮后，沿圆锥面方向流出。可作为大容量机组的循环水泵。

9．试简述活塞泵、齿轮泵及真空泵、喷射泵的作用原理？

答：活塞泵：利用工作容积周期性的改变来输送液体，并提高其压力。

齿轮泵：利用一对或几个特殊形状的回转体如齿轮、螺杆或其他形状的转子。在壳体内作旋转运动来输送流体并提高其压力。

喷射泵：利用高速射流的抽吸作用来输送流体。

真空泵：利用叶轮旋转产生的真空来输送流体。

第一章

思考题

1．试简述离心式与轴流式泵与风机的工作原理。

答：离心式：叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。流体沿轴向流入叶轮并沿径向流出。

轴流式：利用旋转叶轮、叶片对流体作用的升力来输送流体，并提高其压力。流体沿轴向流入叶轮并沿轴向流出。

2．流体在旋转的叶轮内是如何运动的？各用什么速度表示？其速度矢量可组成怎样的图形？

答：当叶轮旋转时，叶轮中某一流体质点将随叶轮一起做旋转运动。同时该质点在离心力的

作用下，又沿叶轮流道向外缘流出。因此，流体在叶轮中的运动是一种复合运动。 叶轮带动流体的旋转运动，称牵连运动，其速度用圆周速度u 表示；

流体相对于叶轮的运动称相对运动，其速度用相对速度w 表示；

流体相对于静止机壳的运动称绝对运动，其速度用绝对速度v 表示。

以上三个速度矢量组成的矢量图，称为速度三角形。

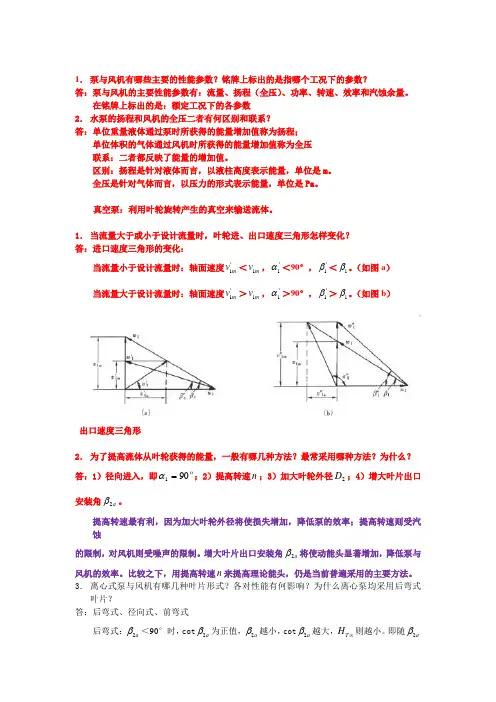

3． 当流量大于或小于设计流量时，叶轮进、出口速度三角形怎样变化？

答：进口速度三角形的变化：

当流量小于设计流量时：轴面速度'1m v ＜1m v ，'1α＜90°，'

1β＜1β。（如图a ） 当流量大于设计流量时：轴面速度'1m v ＞1m v ，'1α＞90°，'1β＞1β。（如图b ）

出口速度三角形

小于设计流量

2

u u v 2

u v 2

' 2

w '2v

m v 2

m v 2' 2w

2

v '

大于设计流量

4． 离心式泵与风机当实际流量在有限叶片叶轮中流动时，对扬程（全压）有何影响？如何

修正？

答：在有限叶片叶轮流道中，由于流体惯性出现了轴向涡流，使叶轮出口处流体的相对速度

产生滑移，导致扬程(全压)下降。

一般采用环流系数k 或滑移系数σ来修正。

5． 为了提高流体从叶轮获得的能量，一般有哪几种方法？最常采用哪种方法？为什么？ 答：1）径向进入，即ο901=α；2）提高转速n ；3）加大叶轮外径2D ；4）增大叶片出口安装角a 2β。

提高转速最有利，因为加大叶轮外径将使损失增加，降低泵的效率；提高转速则受汽蚀 的限制，对风机则受噪声的限制。增大叶片出口安装角a 2β将使动能头显著增加，降低泵与风机的效率。比较之下，用提高转速n 来提高理论能头，仍是当前普遍采用的主要方法。

6． 泵与风机的能量方程式有哪几种形式？并分析影响理论扬程（全压）的因素有哪些？ 答：泵： T H ∞=1g

2211()u u u v u v ∞∞- g

g u u g v v H T 2222

21221221222∞∞∞∞∞-+-+-=ωω

风机：)(∞∞∞-=u u v u v u 1122T p ρ

因素：转速n ；叶轮外径2D ；密度（影响全压）、叶片出口安装角a 2β；进口绝对速度角1α。

7． 离心式泵与风机有哪几种叶片形式？各对性能有何影响？为什么离心泵均采用后弯式

叶片？

答：后弯式、径向式、前弯式

后弯式：2a β＜90°时，cot 2a β为正值，2a β越小，cot 2a β越大，T H ∞则越小。即随2a β不断减小，∞T H 亦不断下降。当a 2β减小到等于最小角m in ,2a β时，0=∞T H 。

径向式：2a β=90°时，cot 2a β =0，2u v ∞=2u 。g u H T 2

2=∞。 前弯式：2a β＞90°时，cot 2a β为负值，2a β越大，cot 2a β越小，T H ∞则越大即随2a β不断增大，T H ∞亦不断增大。当a 2β增加到等于最大角max ,2a β时，g u H T 2

22=∞。 以上分析表明，随叶片出口安装角a 2β的增加，流体从叶轮获得的能量越大。因此，前弯式叶片所产生的扬程最大，径向式叶片次之，后弯式叶片最小。

当三种不同的叶片在进、出口流道面积相等，叶片进口几何角相等时，后弯式叶片流道较长，弯曲度较小，且流体在叶轮出口绝对速度小。因此，当流体流经叶轮及转能装置(导叶或蜗壳)时，能量损失小，效率高，噪声低。但后弯式叶片产生的总扬程较低，所以在产生相同的扬程(风压)时，需要较大的叶轮外径或较高的转速。为了高效率的要求，离心泵均采用后弯式叶片，通常a 2β为20°～30°。

8. 轴流叶轮进、出口速度三角形如何绘制？w ∞、β∞如何确定？有何意义？

答：速度三角形一般只需已知三个条件即可画出，一般求出圆周速度u 、轴向速度a v 、

圆周分速u v 即可按比例画出三角

形。

轴流式和离心式泵与风机速

度三角形相比，具有以下特点：一

是流面进、出口处的圆周速度相

同；二是流面进、出口的轴向速度

也相同，即

2u =1u =u ；u v 1=u v 2=a v

因此，为研究方便起见，可以把叶栅进、出口速度三角形绘在一起。如图所示。

w ∞是叶栅前后相对速度1w 和2w 的几何平均值，其大小和方向由叶栅进、出口速度三角形的几何关系来确定。

w ∞

； β∞=arctg a u w w ∞

=arctg 122a u u w w w + 意义：由于流体对孤立翼型的绕流，并不影响来流速度的大小和方向，而对叶栅翼型的绕流，则将影响来流速度的大小和方向，所以在绕流叶栅的流动中，取叶栅的前后相对速度1w 和2w 的几何平均值w ∞作为无限远处的来流速度。

9. 轴流式泵与风机与离心式相比较，有何性能特点？使用于何种场合？

答:轴流式泵与风机的性能特点是流量大，扬程低，比转数大，流体沿轴向流入、流出叶轮。 目前国内外大型电站普遍采用轴流式风机作为锅炉的送引风机、轴流式水泵作为循环水泵。

10. 轴流式泵与风机的扬程（全压）为什么远低于离心式？

答：因为轴流式泵与风机的能量方程式是：

T H =22212v v g -＋22122w w g

- ⑴ 离心式泵与风机的能量方程式是:

T H ∞=22212v v g -＋22212u u g -＋22122w w g

- ⑵ 因为⑴式中1u =2u =u 故流体在轴流式叶轮中获得的总能量远小于离心式。

11. 轴流式泵与风机的翼型、叶栅的几何尺寸、形状对流体获得的理论扬程（全压）有何影响？并分析提高其扬程（全压）的方法？ 答：泵：()λλβcos sin 22

+?=∞∞g w v u t b c H a y T 风机：()λλβρcos sin 22

+?=∞∞w v u t b c P a y T 增加弦长b ；增大叶栅中翼型的升力系数y c ；减小栅距t ；增大∞β；增加升力角λ均可提高泵与风机的扬程（全压）。

第二章

思考题

1． 在泵与风机内有哪几种机械能损失？试分析损失的原因以及如何减小这些损失。

答：（1）机械损失：主要包括轴端密封与轴承的摩擦损失及叶轮前后盖板外表面与流体之间的圆盘摩擦损失两部分。

轴端密封和轴承的摩擦损失与轴端密封和轴承的结构形式以及输送流体的密度有关。这项损失的功率P ?约为轴功率的1％—5％，大中型泵多采用机械密封、浮动密封等结构，轴端密封的摩擦损失就更小。

圆盘摩擦损失是因为叶轮在壳体内的流体中旋转，叶轮两侧的流体，由于受离心力的作用，形成回流运动，此时流体和旋转的叶轮发生摩擦而产生能量损失。这项损失的功率约为轴功率的2％-10％，是机械损失的主要部分。

提高转速，叶轮外径可以相应减小，则圆盘摩擦损失增加较小，甚至不增加，从而可提 高叶轮机械效率。

（2）容积损失：泵与风机由于转动部件与静止部件之间存在间隙，当叶轮转动时，在间隙两侧产生压力差，因而时部分由叶轮获得能量的流体从高压侧通过间隙向低压侧泄露，这种损失称容积损失或泄露损失。

容积损失主要发生在叶轮人口与外壳密封环之间及平衡装置与外壳之间。

如何减小：为了减少进口的容积损失，一般在进口都装有密封环(承磨环或口环)，在间 隙两侧压差相同的情况下，如间隙宽度b 减小，间隙长度l 增加，或弯曲次数较多，则密封效果较好，容积损失也较小。

（3）流动损失：流动损失发生在吸入室、叶轮流道、导叶与壳体中。流体和各部分流道壁面摩擦会产生摩擦损失；流道断面变化、转弯等会使边界层分离、产生二次流而引起扩散损失；由于工况改变，流量偏离设计流量时，入口流动角与叶片安装角不一致，会引起冲击损失。

如何减小：减小流量可减小摩擦及扩散损失，当流体相对速度沿叶片切线流入，则没有冲击损失，总之，流动损失最小的点在设计流量的左边。

2． 为什么圆盘摩擦损失属于机械损失？

答：因为叶轮在壳体内的流体中旋转，叶轮两侧的流体，由于受离心力的作用，形成回流运动，此时流体和旋转的叶轮发生摩擦而产生能量损失。由于这种损失直接损失了泵与风机的轴功率，因此归属于机械损失。

3． 功率分为哪几种？它们之间有什么关系？

答：常用功率分为原动机功率g P 、轴功率P 和有效功率e P

g P =g η,g in P

P =tm ηg P

e P =ηP

4.离心式叶轮的理论,V T q -T H ∞曲线及,V T q -T p ∞曲线为直线形式，而实验所得的V q -H 及V q -p 关系为曲线形式，原因何在？

答：对于有限叶片的叶轮，由于轴向涡流的影响使其产生的扬程降低，该叶轮的扬程可用环流系数进行修正。

∞=T T KH H

环流系数K 恒小于1，且基本与流量无

关。因此，有限叶片叶轮的T V q ,—T H 曲线，

也是一条向下倾斜的直线，且位于无限多叶

片所对应的T V q ,—∞T H 曲线下方。如图中b

线所示。考虑实际流体粘性的影响，还要在

H q T V -,曲线上减去因摩擦、扩散和冲击

而损失的扬程。因为摩擦及扩散损失随流量

的平方增加，在减去各流量下因摩擦及扩散

而损失的扬程后即得图中的c 线。冲击损失在设计工况下为零，在偏离设计工况时则按抛物线增加，在对应流量下再从c 曲线上减去因冲击而损失的扬程后即得d 线。除此之外，还需考虑容积损失对性能曲线的影响。因此，还需在d 线的各点减去相应的泄漏量q ，即得到流量与扬程的实际H q V -性能曲线，如图中e 线所示。

对风机的V q —H 曲线分析与泵的V q —H 曲线分析相同。

5．为什么前弯式叶片的风机容易超载？在对前弯式叶片风机选择原动机时应注意什么问题？

答：前弯式叶轮随流量的增加，功率急剧上升，原动机容易超载。所以，对前弯式叶轮的风机在选择原动机时，容量富裕系数K 值应取得大些。

6．离心式和轴流式泵与风机在启动方式上有何不同？

答：离心式泵与风机，在空载时，所需轴功率（空载功率）最小，一般为设计轴功率的30%左右。在这种状态下启动，可避免启动电流过大，原动机过载。所以离心式泵与风机要在阀门全关的状态下启动。

轴流式泵与风机，功率P 在空转状态（V q =0）时最大，随流量增加而减小，为避免原动机过载，对轴流式泵与风机要在阀门全开状态下启动。

7．轴流式泵与风机空载运行时，功率为什么不为零？

答：由于存在机械损失和二次回流损失。

8．轴流式泵与风机的性能曲线有何特点？其V q -H 及V q -p 曲线为什么出现拐点？ 答：轴流式泵与风机的V q —H (V q —p )性能曲线具有如下特点：当在设计工况时，对应

曲线上的d 点，此时沿叶片各截面的流线分

布均匀，效率最高。当V q

的流动角∞β减小，冲角α增大。由翼型的

空气动力特性可知，冲角增大时，翼型的升

力系数也增加，因而扬程(全压)上升；当流

量达到Vc q 时冲角已增加到使翼型上产生附

面层分离，出现失速现象，因而升力系数降低，扬程(全压)也随之下降，当流量减小到Vb q 时，扬程(全压)最低；当V q

9．热力学法测效率是基于什么原理？有什么特点？

答：原理：对于高温高压泵，由于不能忽略流体受到压缩而导致密度和比热的变化，因此热力学原理奠定了热力学测试方法的基础。泵叶轮旋转对流体做功，除了使流体获得有用功率之外，尚有各种损失转化为热能，使水温升高；同时流体从泵进口到出口的等熵压缩过程，也会使水温升高。形成泵进出口的温差，因此只需测出泵进、出口的温度和压力，即可求得泵效率η。

特点：热力学法测效率，扬程越高，温差越大，其相对测量误差越小，测量精度很高，因而适用于100m 以上的高扬程泵。并可在现场运行条件下进行测试，同时，不必测出水泵的流量，即可求得泵效率。

第三章

思考题

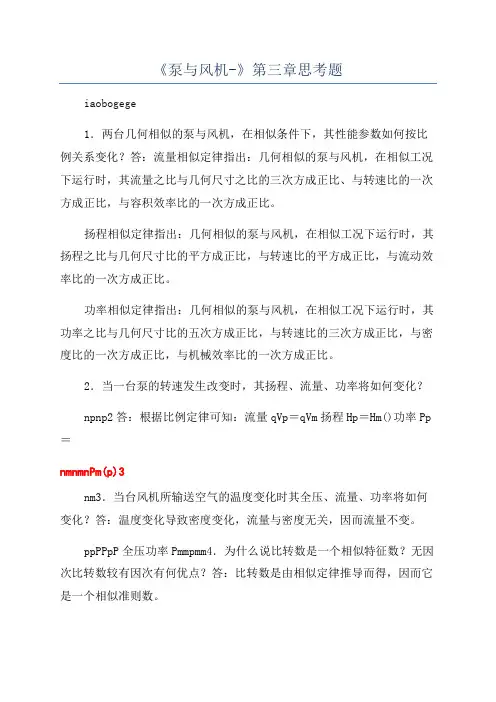

1． 两台几何相似的泵与风机，在相似条件下，其性能参数如何按比例关系变化？

答：流量相似定律指出：几何相似的泵与风机，在相似工况下运行时，其流量之比与几何尺寸之比的三次方成正比、与转速比的一次方成正比，与容积效率比的一次方成正比。

扬程相似定律指出：几何相似的泵与风机，在相似工况下运行时，其扬程之比与几何尺寸比的平方成正比，与转速比的平方成正比，与流动效率比的一次方成正比。

功率相似定律指出：几何相似的泵与风机，在相似工况下运行时，其功率之比与几何尺寸比的五次方成正比，与转速比的三次方成正比，与密度比的一次方成正比，与机械效率比的一次方成正比。

2． 当一台泵的转速发生改变时，其扬程、流量、功率将如何变化？

答：根据比例定律可知：流量Vp q ＝Vm q p m n n 扬程p H ＝m H 2()p m n n 功率p P ＝m P 3()p m n n

3． 当某台风机所输送空气的温度变化时其全压、流量、功率将如何变化？

答：温度变化导致密度变化，流量与密度无关，因而流量不变。

全压 m P m p

p p ρρ= 功率 m P m p P P ρρ= 4． 为什么说比转数是一个相似特征数？无因次比转数较有因次有何优点？

答：比转数是由相似定律推导而得，因而它是一个相似准则数。

优点：有因次比转数需要进行单位换算。

5． 为什么可以用比转数对泵与风机进行分类？

答：比转数反映了泵与风机性能上及结构上的特点。如当转数不变，对于扬程(全压)高、流量小的泵与风机，其比转数小。反之，在流量增加，扬程(全压)减小时，比转数随之增加，此时，叶轮的外缘直径2D 及叶轮进出口直径的比值02D D 随之减小，而叶轮出口宽度2b 则

随之增加。当叶轮外径2D 和02D D 减小到某一数值时，为了避免引起二次回流，致使能量损失增加，为此，叶轮出口边需作成倾斜的。此时，流动形态从离心式过渡到混流式。当2D 减小到极限02D D =1时，则从混流式过渡到轴流式。由此可见，叶轮形式引起性能参数改变，从而导致比转数的改变。所以，可用比转数对泵与风机进行分类。

6．随比转数增加，泵与风机性能曲线的变化规律怎样？

答：在低比转数时，扬程随流量的增加，下降较为缓和。当比转数增大时，扬程曲线逐渐变陡，因此轴流泵的扬程随流量减小而变得最陡。

在低比转数时(s n <200)，功率随流量的增加而增加，功率曲线呈上升状。但随比转数的增加(s n =400)，曲线就变得比较平坦。当比转数再增加(s n =700)，则功率随流量的增加而减小，功率曲线呈下降状。所以，离心式泵的功率是随流量的增加而增加，而轴流式泵的功率却是随流量的增加而减少。

比转数低时，效率曲线平坦，高效率区域较宽，比转数越大，效率曲线越陡，高效率区域变得越窄，这就是轴流式泵和风机的主要缺点。为了克服功率变化急剧和高效率区窄的缺点，轴流式泵和风机应采用可调叶片，使其在工况改变时，仍保持较高的效率。

7．无因次的性能曲线是如何绘制的？与有因次性能曲线相比有何优点？

答：凡几何相似的泵或风机，在相似工况下运行时，其无因次系数相同。用无因次系数，可以绘出无因次性能曲线。 用无因次性能参数V q 、p 、P ，η绘制无因次性能曲线时，首先要通过试验求得某一几何形状叶轮在固定转速下不同工况时的V q 、P 、p 及，η值，然后计算出相应工况时的V q 、P 、p 、η，并绘制出以流量系数V q 为横坐标，以压力系数p 、功率系数P 及效率η为纵坐标的一组V q —p 、V q —P 及V q —η曲线。无因次性能曲线的特点是，由于同类泵与风机都是相似的，同时没有计量单位，而只有比值关系，所以可代表一系列相似泵或风机的性能。因此，如把各类泵或风机的无因次性能曲线绘在同一张图上，在选型时可进行性能比较。

8．通用性能曲线是如何绘制的？

答：通用性能曲线可以用试验方法得到，也可以用比例定律求得。

用比例定律可以进行性能参数间的换算，如已知转速为1n 时的性能曲线，欲求转速为2n 时的性能曲线，则可在转速为1n 时的V q —H 性能曲线上取任意点1、2、3…等的流量与扬程代入比例定律，由 V V q n n q 122= 12

122H n n H ???? ??= 可求得转速为2n 时与转速为1n 时相对应的工况点1'、2'、3'…。将这些点连成光滑的曲线，

则得转速为2n 时的V q —H 性能曲线。

制造厂所提供的是通过性能试验所得到的通用性能曲线。

第四章

思考题:

1． 何谓汽蚀现象？它对泵的工作有何危害？

答：汽泡的形成、发展和破裂以致材料受到破坏的全部过程，称为汽蚀现象。

危害：（1）材料破坏 （2）噪声和振动（3）性能下降

2． 为什么泵要求有一定的几何安装高度？在什么情况下出现倒灌高度？

答：提高吸水性能，使泵在设计工况下工作时不发生汽蚀。

当吸水池液面压力等于该温度下液体所对应的饱和压力Pv 时，出现倒灌高度。

3． 电厂的给水泵及凝结水泵为什么都安装在给水容器的下面？

答：给水泵的吸入容器是除氧器，凝结水泵的吸入容器是凝汽器，除氧器和凝汽器里都是饱和状态，即液面压力等于该温度下水的饱和压力。为了避免发生汽蚀，需采用倒灌高度，因此给水泵及凝结水泵都安装在水容器的下面。

4． 何谓有效汽蚀余量a h ?和必需汽蚀余量r h ?，二者有何关系？

答：有效汽蚀余量a h ?：指泵在吸入口处，单位重量液体所具有的超过汽化压力（饱和蒸汽压力）的富余能量。

必需汽蚀余量：指液体在泵吸入口的能头对压力最低点处静压能头的富余能头。 二者关系：当（r h ?＞a h ?）时，泵内发生汽蚀；

当（r h ?＜a h ?＝时，泵内不会发生汽蚀；

当（r h ?＝a h ?＝c h ?）时，处于临界状态。

5． 产品样品中提供的允许汽蚀余量[h ?]是怎样得到的？

答：厂家通过汽蚀实验得到临界汽蚀余量c h ?，为保证泵不发生汽蚀，c h ?加一安全量，得允许汽蚀余量[h ?]。

6． 为什么目前多采用汽蚀余量来表示泵的汽蚀性能，而较少用吸上真空高度来表示？ 答：因为使用汽蚀余量时不需要进行换算，特别对电厂的锅炉给水泵和凝结水泵，吸入液面都不是大气压力的情况下，尤为方便。同时汽蚀余量更能说明汽蚀的物理概念，因此，目前已较多使用汽蚀余量。

7． 提高转速后，对泵的汽蚀性能有何影响？

答：对同一台泵来说，当转速变化时，汽蚀余量随转速的平方成正比关系变化，即当泵的转速提高后，必需汽蚀余量成平方增加，泵的抗汽蚀性能大为恶化。

8． 为什么说汽蚀比转数也是一个相似特征数？使用无因次汽蚀比转数有何优点？

答：因为汽蚀比转数是由流量相似定律和汽蚀相似定律推导而来的。因此也是一个相似特征数。

优点：不需要进行单位换算。

9． 提高泵的抗汽蚀性能可采用那些措施？基于什么原理？

答：一、提高泵本身的抗汽蚀性能

(1)降低叶轮入口部分流速。一般采用两种方法：①适当增大叶轮入口直径0D ；②增大叶片入口边宽度1b 。也有同时采用既增大0D 又增大1b 的方法。这些结构参数的改变，均应有一定的限度，否则将影响泵效率。

(2)采用双吸式叶轮。双吸式叶轮的必需汽蚀余量是单吸式叶轮的63％，因而提高了泵的抗汽蚀性能。

(3)增加叶轮前盖板转弯处的曲率半径。这样可以减小局部阻力损失。

(4)叶片进口边适当加长。即向吸人方向延伸，并作成扭曲形。

(5)首级叶轮采用抗汽蚀性能好的材料。如采用含镍铬的不锈钢、铝青铜、磷青铜等。

二、提高吸入系统装置的有效汽蚀余量a h ?

可以采取如下措施：

(1)减小吸入管路的流动损失。即可适当加大吸入管直径，尽量减少管路附件，如弯头、阀门等，并使吸人管长最短。

(2)合理确定两个高度。即几何安装高度及倒灌高度。

(3)采用诱导轮。主叶轮前装诱导轮，使液体通过诱导轮升压后流入主叶轮(多级泵为首级叶轮)，因而提高了主叶轮的有效汽蚀余量，改善了泵的汽蚀性能。

(4)采用双重翼叶轮。双重翼叶轮由前置叶轮和后置离心叶轮组成，与诱导轮相比，其主要优点是轴向尺寸小，结构简单，且不存在诱导轮与主叶轮配合不好，而导致效率下降的问题。所以，双重翼离心泵不会降低泵的性能，却使泵的抗汽蚀性能大为改善。

(5)采用超汽蚀泵。在主叶轮之前装一个类似轴流式的超汽蚀叶轮，其叶片采用了薄而尖的超汽蚀翼型，使其诱发一种固定型的汽泡，覆盖整个翼型叶片背面，并扩展到后部，与原来叶片的翼型和空穴组成了新的翼型。其优点是汽泡保护了叶片，避免汽蚀并在叶片后部溃灭，因而不损坏叶片。

(6)设置前置泵。采用在给水泵前装置低速前置泵，使给水经前置泵升压后再进入给水泵，从而提高了泵的有效汽蚀余量，改善了给水泵的汽蚀性能；同时除氧器的安装高度也大为降低。这是防止给水泵产生汽蚀、简单而又可靠的一种方法。

第五章

思考题

1． 如何绘制管路特性曲线？

答：由泵的管路特性曲线方程2

v st c q H H ?+=可知，当流量发生变化时，装置扬程c H 也

随之发生变化。对于风机，因气体密度ρ很小，t H 形成的气柱压力可以忽略不计，即t

H 为零，又因引风机是将烟气排入大气，故该

风机的管路特性曲线方程可近似认为

2v c q p ?'=

因此可以看出，管路特性曲线是一条二

次抛物线，此抛物线起点应在纵坐标静扬程

st H 处；风机为一条过原点的二次抛物线，

如图所示。

2.什么是泵与风机的运行工况点？泵（风机）的扬程（全压）与泵（风机）装置扬程（装置风压）区别是什么？两者又有什么联系？

答：将泵本身的性能曲线与管路特性曲线按同一比例绘在同一张图上，则这两条曲线相交于一点，这点即泵在管路中的工作点。

区别：泵(风机)的扬程：是提供能量的,随流量的增加扬程降低,曲线下降。

装置扬程：管路系统所消耗的能量，随流量的增加，扬程增加，曲线上升。

关系：当二者相等时，泵（风机）稳定工作。

3.试述泵与风机的串联工作和并联工作的特点？

答：并联特点：扬程彼此相等，总流量为每台泵（风机）输出流量之和。

串联特点：流量彼此相等，总扬程为每台泵（风机）扬程之和。

4.泵与风机并联工作的目的是什么？并联后流量和扬程（或全压）如何变化？并联后为什么扬程会有所增加？

答：（1）泵与风机并联工作的目的是保证扬程相同时增加流量。

（2）两台泵并联后的流量等于各泵流量之和，与各泵单独工作时相比，两台泵并联后的总流量小于各泵单独工作时流量的二倍，而大于一台泵单独工作时的流量。并联后每台泵工作流量较单独工作时的较小。

（3）因为输送的管道仍是原有的，直径也没增大，而管道摩擦损失随流量的增加而增大了，从而导致总阻力增大，这就需要每台泵都提高它的扬程来克服增加的阻力，故并联后扬程大于并联前扬程。

2．泵与风机串联工作的目的是什么？串联后流量和扬程（或全压）如何变化？串联后为什么流量会有所增加？

答：（1）泵与风机串联工作的目的是提高扬程。

（2）两台泵串联工作时所产生的总扬程小于泵单独工作时扬程的二倍，而大于串联前单独运行的扬程。

（3）因为扬程的增加大于管路阻力的增加，致使富裕的扬程促使流量增加。

6．为什么说单凭泵或风机最高效率值来衡量其运行经济性高低是不恰当的？

答：因为只有当泵与风机的工作点位于高效区时，经济性才高。因此单凭泵或风机最高效率值来衡量其运行经济性高低是不恰当的。

7．泵与风机运行时有哪几种调节方式？其原理是什么？各有何优缺点？

答：变速调节：原理是在管路特性曲线不变时，用变转速改变泵与风机的性能曲线，从而改变工况点。优点是大大减少附加的节流损失，在很大变工况范围内保持较高的效率。缺点是投资昂贵。

节流调节：原理是在管路中装设节流部件，利用改变阀门开度，使管路的局部阻力发生变化，来达到调节的目的。①出口端节流：只改变管路特性曲线。优点是方法可靠，简单易行。缺点是调节方式不经济，而且只能在小于设计流量一方调节。②入口端节流：既改变管路特性曲线，也改变风机本身的性能曲线。同一流量下，入口端节流损失小于出口端节流损失，但由于入口端调节会使进口压力下降，对于泵有引起汽蚀的危险，只能适用于风机。

入口导流器调节：原理是改变风机本身性能曲线。优点是节省功率。只适用于风机。

汽蚀调节：原理是利用泵的汽蚀特性来调节流量，改变泵本身的性能曲线。优缺点：对通流部件损坏并不严重，可使泵自动调节流量，减少运行人员，降低水泵耗电。如果汽轮机负荷常变，特别是长期在底负荷下时采用汽蚀调节会使寿命大大降低。只适用于泵。

可动叶片调节：原理是动叶安装角可随不同工况而改变，通过改变泵与风机本身的性能

曲线来调节流量。泵与风机在低负荷时的效率大大提高。在较大流量范围内几乎可以保持高效率，避免了采用阀门调节的节流损失。

变频调节：通过改变电源频率来调节异步电动机的转速，进而改变泵与风机的性能曲线，从而改变它们的工作点。变频调速节能效果明显，且易于实现过程自动化。但变频调速器的功率不能适应大型火力发电厂主要泵与风机的需要，功率因素也不是非常高，在实际应用中，以中小型泵与风机的调节为主。

8.比较离心泵叶轮叶片的切割方式？

答：叶轮外径的切割应使效率不致大幅度下降为原则。因此，对于不同的泵应采用不同的切割或加长方式。对于s n ＜60的低比转数多级离心泵，只切割叶片而保留前后盖板，则能够保持叶轮外径与导叶之间的间隙不变，液流有较好的引导作用，但园盘摩擦损失仍保持未变而导致效率下降。因此是否同时切割前后盖板要视具体情况而定。对高比转数离心泵，则应

当把前后盖板切成不同的直径，使流动更加平顺，前盖板的直径2

D '要大于后盖板处的直径2

D ''，且平均直径为 ()

2222

22D D D dp ''+'= 9.离心泵轴向力是如何产生的？又如何平衡的？

答：以单级叶轮为例，如图所示，由叶轮流出的液体，有一部分经间隙回流到了叶轮盖板的两侧。在密封环(直径w D 处)以上，由于叶轮左右两侧腔室中的压力均为2p ，方向相反而相互抵消，但在密封环以下，左侧压力为1p ，右侧压力为2p ，且户2p >1p ，产生压力差12p p p -=?。此压力差积分后就是作用在叶轮上的推力，以符号1F 表示。

另外，液体在进入叶轮后流动方向

由轴向转为径向，由于流动方向的

改变，产生了动量，导致流体对叶

轮产生一个反冲力2F 。反冲力2

F 的方向与轴向力1F 的方向相反。

在泵正常工作时，反冲力2F 与轴

向力1F 相比数值很小，可以忽略不计。但在启动时，由于泵的正常压力还未建立，所以反冲力的作用较为明显。启动时卧式泵转子后窜或立式泵转子上窜就是这个原因。

对于立式水泵，转子的重量是轴向的，也是轴向力的一部分，用3F 表示，方向指向叶轮入口。

总的轴向力F 为

321F F F F +-=

在这三部分轴向力中，1F 是主要的。

如何平衡：（1）采用双吸叶轮或对称排列的方式平衡

（2）采用平衡孔和平衡管平衡

（3）采用平衡盘平衡

（4）采用平衡鼓平衡

10．离心泵径向力是如何产生的？又如何平衡的？

答：采用螺旋形压水室的水泵，在设计工况工作时，没有径向力。在变工况下工作时会产生径向力。

在设计流量时，压水室内液体流动的速度和方向与液体流出叶轮的速度和方向基本上是一致的，因此从叶轮流出的液体能平顺地流入压水室，所以叶轮周围液体的速度和压力分布是均匀的，此时没有径向力。

在小于设计流量时，压水室内液体流动

的速度减小，但是，液体流出叶轮时的速度

却由2v 增加到2

v '，如左图所示。2v '>2v ，并且方向也改变了，结果使流出叶轮的液体撞

击压水室中的液体，使流出叶轮的液体速度

减慢，动能减小，在压水室内液体的压力则

升高。液体从压水室的隔舌开始就受到冲击而增加

压力。以后沿压水室不断受到冲击，压力不断增加，

因此压水室的液体压力在隔舌处最小，到出口扩压

管处压力处最大。由于这种压力分布不均匀在叶轮

上产生一个集中的径向力R ，其方向为自隔舌开始

沿叶轮旋转方向转90°的位置。

此外，压水室中压力越小的地方，从叶轮中流

出的液体就越多，液体对叶轮的反冲力也越大。由

此可见，反冲力的大小是隔舌处最大，扩压管处最

小，而反冲力引起的径向力T 是从R 开始向叶轮旋

转的反方向转90°的方向，即指向隔舌的方向。这

是引起径向力的次要原因。

于是，作用于叶轮上的总径向力F 为R 和T 的

向量和，其指向如左图所示方向。

当流量大于设计流量时，压水室内的液体压力是

从隔舌开始下降到扩压管处最小，径向力R 的方向是

自隔舌开始沿叶轮旋转的反方向转90°的位置，如左

图所示。而反冲力是隔舌处最小，扩压管处最大，由

反冲力引起的径向力T 的方向是从R 开始向叶轮旋

转的反方向旋转90°，此时作用于叶轮上总的径向力

F 为R 和T 的向量和，其指向如左图所示。

如何平衡：（1）采用双层压水室平衡

（2）采用两个压水室相差180度的布置方法平衡

泵与风机部分思考题与习题答案.(何川_郭立君.第四版)

泵与风机（思考题答案） 绪论 3.泵与风机有哪些主要的性能参数？铭牌上标出的是指哪个工况下的参数？答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。 在铭牌上标出的是：额定工况下的各参数 5.离心式泵与风机有哪些主要部件？各有何作用？ 答：离心泵 叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。 吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。 压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。 导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。 密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。 轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的 间隙泄漏到泵外。 离心风机 叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能 蜗壳：汇集从叶轮流出的气体并引向风机的出口，同时将气体的部分动能转化为压力能。 集流器：以最小的阻力损失引导气流均匀的充满叶轮入口。 进气箱：改善气流的进气条件，减少气流分布不均而引起的阻力损失。 9.试简述活塞泵、齿轮泵及真空泵、喷射泵的作用原理？ 答：活塞泵：利用工作容积周期性的改变来输送液体，并提高其压力。 齿轮泵：利用一对或几个特殊形状的回转体如齿轮、螺杆或其他形状的转子。在壳体内作旋转运动来输送流体并提高其压力。 喷射泵：利用高速射流的抽吸作用来输送流体。 真空泵：利用叶轮旋转产生的真空来输送流体。 第一章 1．试简述离心式与轴流式泵与风机的工作原理。 答：离心式：叶轮高速旋转时产生的离心力使流体获得能量，即流体通过叶轮后，压能和动能都得到提高，从而能够被输送到高处或远处。流体沿轴向流入叶轮并沿径向流出。 轴流式：利用旋转叶轮、叶片对流体作用的升力来输送流体，并提高其压力。 流体沿轴向流入叶轮并沿轴向流出。 2．流体在旋转的叶轮内是如何运动的？各用什么速度表示？其速度矢量可组成怎样的图形？ 答：当叶轮旋转时，叶轮中某一流体质点将随叶轮一起做旋转运动。同时该质点在离心力的作用下，又沿叶轮流道向外缘流出。因此，流体在叶轮中的运动是一种复合运动。 叶轮带动流体的旋转运动，称牵连运动，其速度用圆周速度u表示；

泵与风机考试试题,习题及复习资料

泵与风机考试试题 一、简答题（每小题5分，共30分） 1、离心泵、轴流泵在启动时有何不同，为什么？ 2、试用公式说明为什么电厂中的凝结水泵要采用倒灌高度。 3、简述泵汽蚀的危害。 4、定性图示两台同性能泵串联时的工作点、串联时每台泵的工作点、仅有 一台泵运行时的工作点 5、泵是否可采用进口端节流调节，为什么？ 6、简述风机发生喘振的条件。 二、计算题（每小题15分，共60分） 1、已知离心式水泵叶轮的直径D2=400mm，叶轮出口宽度b2＝50mm，叶片 厚度占出口面积的8％，流动角β2＝20?，当转速n＝2135r/min时，理论 流量q VT＝240L/s，求作叶轮出口速度三角形。 2、某电厂水泵采用节流调节后流量为740t/h，阀门前后压强差为980700Pa, 此时泵运行效率η=75%，若水的密度ρ=1000kg/m3，每度电费0.4元，求：（1）节流损失的轴功率?P sh； （2）因节流调节每年多耗的电费(1年=365日) 3、20sh-13型离心泵，吸水管直径d1＝500mm，样本上给出的允许吸上真空 高度[H s]＝4m。吸水管的长度l1＝6m，局部阻力的当量长度l e＝4m，设 沿程阻力系数λ＝0.025，试问当泵的流量q v＝2000m3/h，泵的几何安装高 度H g＝3m时，该泵是否能正常工作。 （当地海拔高度为800m，大气压强p a＝9.21×104Pa；水温为30℃，对应饱 和蒸汽压强p v＝4.2365kPa，密度ρ＝995.6kg/m3） 4、火力发电厂中的DG520-230型锅炉给水泵，共有8级叶轮，当转速为n ＝5050r/min，扬程H＝2523m，流量q V＝576m3/h，试计算该泵的比转 速。

流体力学泵与风机期末试卷与答案

《流体力学泵与风机》期末考试试卷参考答案 一、判断题（本大题共 10 小题，每小题1 分，共 10 分） 1．没有粘性的流体是实际流体。 错 (1分) 2．在静止、同种、不连续流体中，水平面就是等压面。如果不同时满足这三个条件，水 平面就不是等压面。错 (1分) 3．水箱中的水经变径管流出，若水箱水位保持不变，当阀门开度一定时，水流是非恒定流动。 错 (1分) 4．紊流运动愈强烈，雷诺数愈大，层流边层就愈厚。错 (1分) 5．Q 1=Q 2是恒定流可压缩流体总流连续性方程。错 (1分) 6．水泵的扬程就是指它的提水高度。错 (1分) 7．流线是光滑的曲线，不能是折线，流线之间可以相交。错 (1分) 8．一变直径管段，A 断面直径是B 断面直径的2倍，则B 断面的流速是A 断面流速的4倍。 对 (1分) 9．弯管曲率半径Rc 与管径d 之比愈大，则弯管的局部损失系数愈大。错 (1分) 10．随流动雷诺数增大，管流壁面粘性底层的厚度也愈大。错 (1分) 二、填空题（本大题共 4小题，每小题 3 分，共 12 分） 11．流体力学中三个主要力学模型是（1）连续介质模型（2）不可压缩流体力学模型（3）无粘性流体力学模型。 (3分) 12．均匀流过流断面上压强分布服从于水静力学规律。 (3分) 13．正方形形断面管道(边长为a)，其水力半径R 等于4a R =，当量直径de 等于a d e = ( 3分) 14．并联管路总的综合阻力系数S 与各分支管综合阻力系数的关系为 3 211 111s s s s + +=。管嘴与孔口比较,如果水头H 和直径d 相同，其流速比V 孔口/V 管嘴等于82 .097 .0=,流量比Q 孔口 /Q 管嘴 等于 82 .060 .0= 。 (3分) 三、简答题（本大题共 4小题，每小题 3分，共 15 分） 15．什么是牛顿流体？什么是非牛顿流体？ 满足牛顿内摩擦定律的流体为牛顿流体,反之为非牛顿流体。 （3分） 16．流体静压强的特性是什么？ 流体静压强的方向垂直于静压面，并且指向内法线，流体静压腔的大小与作用面的方位无关，只于该点的位置有关。 （3分） 17．什么可压缩流体？什么是不可压缩流体？ 流体的压缩性和热胀性很小，密度可视为常数的液体为不可压缩流体，反之为可压缩流体。（3分） 18．什么是力学相似？

泵与风机 杨诗成 第四版 简答题及答案

2-1试述离心泵与风机的工作原理。 通过入口管道将流体引入泵与风机叶轮入口，然后在叶轮旋转力的作用下， 流体随叶轮一同旋转，由此就产生了离心力，使流体沿着叶轮流道不断前进，同时使其压力能和动能均有所提高，到达叶轮出口以后，再由泵壳将液体汇集起来并接到压出管中，完成流体的输送，这就是离心泵与风机的工作原理。 2-2离心泵启动前为何一定要将液体先灌入泵内？ 离心泵是靠叶轮旋转产生离心力工作的，如启动前不向泵内灌满液体，则叶轮只能带动空气旋转。而空气的质量约是液体（水）质量的千分之一，它所形成的真空不足以吸入比它重700多倍的液体（水），所以，离心泵启动前一定要将液体先灌入泵内。 2-3提高锅炉给水泵的转速，有什么优缺点？ 泵与风机的转速越高： （1）它们所输送的流量、扬程、全压亦越大； （2）转速增高可使叶轮级数减少，泵轴长度缩短。 （3）泵转速的增加还可以使叶轮的直径相对地减小，能使泵的质量、体积大为降低。 所以国内、外普遍使用高转速的锅护给水泵。 但高转速受到材料强度、泵汽蚀、泵效率等因素的制约。 2-4如何绘制速度三角形？预旋与轴向旋涡对速度三角形有什么影响？ 1.如何绘制速度三角形？ 速度三角形一般只需已知三个条件即可画出： （1）圆周速度u （2）轴向速度v m （3）叶轮结构角βg角 即可按比例画出三角形。 （1）计算圆周速度u 在已知和叶轮转速n和叶轮直径D（计算出口圆周速度u2时，使用出口直径，反之，使用入口直径，以此类推）以后，即可以求出圆周速度u； （2）叶轮结构角βg 通常是已知的值，因为它是叶轮的结构角，分为入口和出口。 （3）轴向速度v m

因为过流断面面积(m2)与轴向速度v m（m/s）的乘积，就是从叶轮流过的流体的体积流量（m3/s），因此，只要已知体积流量，并计算出过流断面的面积，即可得出轴向速度v m(m/s),由此既可以绘制出速度三角形。 2.预旋与轴向旋涡对速度三角形有什么影响？ (1)预旋对速度三角形的影响？ 流体在实际流动中，由于在进入叶轮之前在吸入管中已经存在一个旋转运动，这个预先的旋转运动称为预旋。当流体进入叶轮前的绝对速度与圆周速度间的夹角是锐角，且绝对速度的圆周分速与圆周速度同向，此时的预旋称为正预旋；反之，流体进入叶轮前的绝对速度与圆周速度间的夹角是钝角，则绝对速度的圆周分速与圆周速度异向，此时的预旋称为负预旋。 由此可见，当无预旋时，流体流入角α1为90o，此时叶轮进口速度三角形为直角三角形，如图1所示；当正预旋时，流体流入角α1<90o，此时叶轮进口速度三角形为锐角三角形，如图2所示；当负预旋时，流体流入角α1>90o，此时叶轮进口速度三角形为钝角三角形，如图3所示。 (2)轴向漩涡对速度三角形的影响？ 如图4所示，叶轮内流体从进口流向出口、同时在流道内一产生一个与叶轮转向相反的轴向旋涡，当叶轮内流体从进口流向出口时，流道内均匀的相对速度受到轴向旋涡的破坏。在叶片，工作面附近，相对速度的方向与轴向旋涡形成的流动速度方向相反，两个速度叠加的结果，使合成的相对速度减小。而在叶片非工作面附近，两种速度的方向相同，速度叠加的结果使合成的相对流速增加。 叶片数有限多时,出流角度从β2g降低至β2后，v2u∞就减小成v2u了，如图5所示。这就是相对速度产生滑移，造成流体出口的旋转不足。 2-5 H T∞、H T及之间有何区别？为什么H

流体力学泵与风机期末复习重点总结

第一章绪论 作用在流体上的力 1kgf=9.807N 力作用方式的不同分为质量力和表面力。 质量力：作用在流体的每一个质点上的力。单位质量力f 或（X,Y,Z ）N ╱kg 表面力：作用在流体某一面积上且与受力面积成正比的力。又称面积力，接触力。 表面力 单位N ╱㎡，Pa 流体的主要力学性质 流体都要发生不断变形，各质点间发生不断的相对运动。 液体的粘滞性随温度的升高而减小。 气体的粘滞性随温度的升高而增大。 黏度影响（流体种类，温度，压强） 压缩系数：单位体积流体的体积对压力的变化率。○ 流体的力学模型 将流体视为“连续介质”。 无粘性流体。 不可压缩流体。以上三个是主要力学模型。 第二章流体静力学 流体静压力：作用在某一面积上的总压力。 流体静压强：作用在某一面积上的平均或某一点的压强。 流体静压强的方向必然是沿着作用面的内法线方向。 在静止或相对静止的流体中，任一点的流体静压强的大小与作用面的方向无关，只与该点的位置有关。 静止流体质量力只有重力。 水平面是等压面。 水静压强等值传递的帕斯卡定律：静止液体任一边界面上压强的变化，将等值地传到其他各点（只要原有的静止状态不被破坏）。 自由面是大气和液体的分界面。 分界面既是水平面又是等压面。 液体静压强分布规律只适用于静止、同种，连续液体。 静止非均质流体的水平面是等压面，等密面和等温面。 静止气体充满的空间各点压强相等。 平面上的液体压力 水静压力的方向是沿着受压面的内法线方向。 作用于受压平面上的水静压力，只与受压面积A ，液体容重γ及形心的淹没深度h c 有关。 作用于平面的水静压力数值上等于压强分布图形的体积。 曲面上的液体压力 压力体：受压曲面与其在自由面投影面积之间的柱体。 垂直于表面的法向力（P ） 平行于表面的切向力（T ）

(完整word版)泵与风机课后思考题答案

思考题答案 绪论 思考题 1．在火力发电厂中有那些主要的泵与风机？其各自的作用是什么？ 答：给水泵：向锅炉连续供给具有一定压力和温度的给水。 循环水泵：从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。 凝结水泵：抽出汽轮机凝汽器中的凝结水，经低压加热器将水送往除氧器。 疏水泵：排送热力系统中各处疏水。 补给水泵：补充管路系统的汽水损失。 灰渣泵：将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。 送风机：向锅炉炉膛输送燃料燃烧所必需的空气量。 引风机：把燃料燃烧后所生成的烟气从锅炉中抽出，并排入大气。 2．泵与风机可分为哪几大类？发电厂主要采用哪种型式的泵与风机？为什么？ 答：泵按产生压力的大小分：低压泵、中压泵、高压泵 风机按产生全压得大小分：通风机、鼓风机、压气机 泵按工作原理分：叶片式：离心泵、轴流泵、斜流泵、旋涡泵 容积式：往复泵、回转泵 其他类型：真空泵、喷射泵、水锤泵 风机按工作原理分：叶片式：离心式风机、轴流式风机 容积式：往复式风机、回转式风机 发电厂主要采用叶片式泵与风机。其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。轴流式泵与风机与离心式相比，其流量大、压力小。故一般用于大流量低扬程的场合。目前，大容量机组多作为循环水泵及引送风机。3．泵与风机有哪些主要的性能参数？铭牌上标出的是指哪个工况下的参数？ 答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。 在铭牌上标出的是：额定工况下的各参数 4．水泵的扬程和风机的全压二者有何区别和联系？ 答：单位重量液体通过泵时所获得的能量增加值称为扬程； 单位体积的气体通过风机时所获得的能量增加值称为全压 联系：二者都反映了能量的增加值。 区别：扬程是针对液体而言，以液柱高度表示能量，单位是m。 全压是针对气体而言，以压力的形式表示能量，单位是Pa。 5．离心式泵与风机有哪些主要部件？各有何作用？ 答：离心泵 叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。 吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。 压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。 导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。

泵与风机期末考试练习题及答案

泵与风机学习指导书 第一章练习题 1． 名词解释 （1）泵 （2）泵的扬程 （3）风机的全压 （4）轴功率 2． 简答题 （1）简述热力发电厂锅炉给水泵的作用和工作特点。 （2）简述热力发电厂锅炉引风机的作用和工作特点。 （3）按照风机产生的全压大小，风机大致可分为哪几类 （4）叶片泵大致可分为哪几类 第二章练习题 1． 名词解释 （1）排挤系数 （2）基本方程式 （3）轴向旋涡运动 （4）反作用度 2． 选择题[请在四个备选的答案中选择一个正确答案 填至（ ）内] （1）由于叶轮中某点的绝对速度是相对速度和圆周速度的向量合成，所以（ ）。 A. 绝对速度总是最大的； B. 绝对速度的径向分速度总是等于相对速度的径向分速度； C. 绝对速度流动角α总是大于相对速度流动角 β； D. 绝对速度圆周分速度的大小总是不等于圆周速度的大小。 （2）下列说法正确的是（ ）。 A. 在其它条件不变的情况下，泵叶轮进口处预旋总是会导致叶轮扬程较低； B. 在其它条件不变的情况下，泵叶轮进口处预旋总是会导致ο 901<α； C. 在其它条件不变的情况下，轴向旋涡运动总是会导致叶轮的理论扬程较低； D. 泵叶轮进口处的自由预旋总是会导致ο 901<α。 （3）下列说法错误的是（ ）。 A. 滑移系数K 总是小于1； B. 叶片排挤系数Ψ总是大于1； C. 流动效率h η总是小于1； D. 有实际意义的叶轮，其反作用度τ总是小于1。 3． 简答题 （1）简述离心式泵与风机的工作原理。 （2）简述流体在离心式叶轮中的运动合成。 （3）在推导基本方程式时采用了哪些假设 （4）有哪些方法可以提高叶轮的理论扬程（或理论全压） （5）叶轮进口预旋和轴向旋涡运动会对叶轮扬程（或全压）产生如何影响 （6）离心式泵与风机有哪几种叶片型式各有何优点 （7）为什么离心泵都采用后弯式叶片 （8）在其它条件不变的情况下，叶片出口安装角对叶轮扬程（或全压）有何影响 4． 计算题 （1）有一离心式水泵，其叶轮的外径D 2=22cm ，转速n=2980r/min ，叶轮出口安装角a 2β=45°，出口处的径向速 度=∞r v 2s 。设流体径向流入叶轮，试按比例画出出口速度三 角形，并计算无限多叶片叶轮的理论扬程∞T H ，若滑移系数 K=，叶轮流动效率h η=，叶轮的实际扬程为多少 （2）某离心式风机的转速为1500r/min ，叶轮外径为 600mm ，内径为480mm ，设叶轮有无限多叶片且叶片厚度为无限薄，叶片进、出口处的安装角分别为60°、120°，进、出口处空气的相对速度分别为25m/s 、22m/s ，空气密度为m 3。 ①试计算叶轮的理论静压∞st p 、动压∞d p 和全压∞T p ； ②试计算理论静压∞st p 、动压∞d p 占理论全压∞T p 的百 分比； ③试计算叶轮的反作用度τ。 （3）某离心式风机的叶轮外径为800mm ，空气无预旋地流进叶轮，叶轮出口处的相对速度为16m/s ，叶片出口安装角为90°，叶轮的理论全压∞T p 为200mmH 2O ，进口空气密 度为m 3。试计算风机的转速。 （4）已知某离心泵在抽送密度为1000 kg/m 3的水时，其 叶轮的理论扬程为30m 。现用这台泵来抽送密度为700 kg/m 3的汽油，转速和理论体积流量都不变，问这时叶轮的理论扬 程为多少 （5）已知一台水泵进、出口标高相同，流量为25L/s ，泵出口水管的压力表读数为，进口水管的真空表读数为40kP a ，真空表与泵进口标高相同，压力表装在泵出口上方2m 的地 方，进口水管和出口水管的半径分别为50mm 和40mm ，水的密度为1000 kg/m 3。 ①试计算泵的扬程H ； ②已知吸水池和排水池的水面压力均为大气压，吸水管 长度为5m ，局部阻力系数之和为∑1 ξ =6；排水管长 度为40m ，局部阻力系数之和为 ∑2 ξ =12，吸水管和 排水管的沿程阻力系数均取λ=。试计算排水池的水面比吸水池的水面高多少 （6）某离心风机的转速为1000r/min ，叶轮外径为 500mm ，空气径向流入叶轮，空气密度为m 3，叶片出口安装角为120°，叶片出口处绝对速度的圆周分速度225.1u v u =∞。 ①试计算叶轮的理论全压∞T p ； ②如叶轮流量、转速、尺寸均不变，且空气仍径向流入叶轮，但将叶片出口安装角改为60°，问叶轮的理论全压∞T p 下降多少

泵与风机课后思考题答案

泵与风机课后思考题答案 Final approval draft on November 22, 2020

思考题答案 绪论 思考题 1．在火力发电厂中有那些主要的泵与风机其各自的作用是什么 答：给水泵：向锅炉连续供给具有一定压力和温度的给水。 循环水泵：从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。 凝结水泵：抽出汽轮机凝汽器中的凝结水，经低压加热器将水送往除氧器。 疏水泵：排送热力系统中各处疏水。 补给水泵：补充管路系统的汽水损失。 灰渣泵：将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。 送风机：向锅炉炉膛输送燃料燃烧所必需的空气量。 引风机：把燃料燃烧后所生成的烟气从锅炉中抽出，并排入大气。 2．泵与风机可分为哪几大类发电厂主要采用哪种型式的泵与风机为什么 答：泵按产生压力的大小分：低压泵、中压泵、高压泵 风机按产生全压得大小分：通风机、鼓风机、压气机 泵按工作原理分：叶片式：离心泵、轴流泵、斜流泵、旋涡泵 容积式：往复泵、回转泵 其他类型：真空泵、喷射泵、水锤泵 风机按工作原理分：叶片式：离心式风机、轴流式风机 容积式：往复式风机、回转式风机 发电厂主要采用叶片式泵与风机。其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。轴流式泵与风机与离心式相比，其流量大、压力小。故一般用于大流量低扬程的场合。目前，大容量机组多作为循环水泵及引送风机。 3．泵与风机有哪些主要的性能参数铭牌上标出的是指哪个工况下的参数 答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。 在铭牌上标出的是：额定工况下的各参数 4．水泵的扬程和风机的全压二者有何区别和联系 答：单位重量液体通过泵时所获得的能量增加值称为扬程； 单位体积的气体通过风机时所获得的能量增加值称为全压 联系：二者都反映了能量的增加值。 区别：扬程是针对液体而言，以液柱高度表示能量，单位是m。 全压是针对气体而言，以压力的形式表示能量，单位是Pa。 5．离心式泵与风机有哪些主要部件各有何作用 答：离心泵 叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。 吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。

南师大泵与风机试题及答案资料

南京师范大学《泵与风机》试题 一、填空题(每空1分，共10分) 1.泵与风机的输出功率称为_______。 2.绝对速度和圆周速度之间的夹角称为_______。 3.离心式泵与风机的叶片型式有_______、_______和_______三种。 4.为保证流体的流动相似，必须满足_______、_______和_______三个条件。 5.节流调节有_______节流调节和_______节流调节两种。 二、单项选择题(在每小题的四个备选答案中，选出一 个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共10分) 1.风机的全压是指( )通过风机后获得的能量。 A.单位重量的气体 B.单位质量的气体 C.单位时间内流入风机的气体 D.单位体积的气体 2.低压轴流通风机的全压为( ) A. 1～3kPa B. 0.5kPa以下 C. 3～15kPa D. 15～340kPa 3.单位重量的液体从泵的吸入口到叶片入口压力最低

处的总压降称为( ) A.流动损失 B.必需汽蚀余量 C.有效汽蚀余量 D.摩擦损失 4.关于冲击损失，下列说法中正确的是( ) A.当流量小于设计流量时，无冲击损失 B.当流量大于设计流量时，冲击发生在工作面上 C.当流量小于设计流量时，冲击发生在非工作面上 D.当流量小于设计流量时，冲击发生在工作面上 5.下列哪个参数与泵的有效汽蚀余量无关?( ) A.泵的几何安装高度 B.流体温度 C.流体压力 D.泵的转速 6.关于离心泵轴向推力的大小，下列说法中不正确的是( ) A.与叶轮前后盖板的面积有关 B.与泵的级数无关 C.与叶轮前后盖板外侧的压力分布有关 D.与流量大小有关 7.两台泵并联运行时，为提高并联后增加流量的效果，下列说法中正确的是( ) A.管路特性曲线应平坦一些，泵的性能曲线应陡一些

泵与风机课后习题标准答案(标准版)

扬程：单位重量液体从泵进口截面到泵出口截面所获得的机械能。 流量qv ：单位时间内通过风机进口的气体的体积。 全压p ：单位体积气体从风机进口截面到风机出口截面所获得的机械能。 轴向涡流的定义：容器转了一周，流体微团相对于容器也转了一周，其旋转角速度和容器的旋转角速度大小相等而方向相反，这种旋转运动就称轴向涡流。影响：使流线发生偏移从而使进出口速度三角形发生变化。使出口圆周速度减小。 叶片式泵与风机的损失：（一）机械损失：指叶轮旋转时，轴与轴封、轴与轴承及叶轮圆盘摩擦所损失的功率。（二）容积损失：部分已经从叶轮获得能量的流体从高压侧通过间隙向低压侧流动造成能量损失。泵的叶轮入口处的容积损失，为了减小这部分损失，一般在入口处都装有密封环。（三），流动损失：流体和流道壁面生摸差，流道的几何形状改变使流体产生旋涡，以及冲击等所造成的损失。多发部位：吸入室，叶轮流道，压出室。 如何降低叶轮圆盘的摩擦损失：1、适当选取n 和D2的搭配。2、降低叶轮盖板外表面和壳腔内表面的粗糙度可以降低△Pm2。3、适当选取叶轮和壳体的间隙。 轴流式泵与风机应在全开阀门的情况下启动，而离心式泵与风机应在关闭阀门的情况下启动。 泵与风机（课后习题答案） 第一章 1-1有一离心式水泵，其叶轮尺寸如下：1b =35mm, 2b =19mm, 1D =178mm, 2D =381mm, 1a β=18°，2a β=20°。设流体径向流入叶轮，如n=1450r/min ，试 画出出口速度三角形，并计算理论流量,V T q 和在该流量时的无限多叶片的理论扬程T H ∞。 解：由题知：流体径向流入叶轮 ∴1α=90° 则： 1u = 1n 60 D π= 3178101450 60 π-???=13.51 （m/s ） 1V =1m V =1u tg 1a β=13.51?tg 18°=4.39 （m/s ） ∵1V q =π1D 1b 1m V =π?0.178?4.39?0.035=0.086 （3m /s ） ∴2m V = 122V q D b π=0.086 0.3810.019 π??=3.78 （m/s ） 2u = 2D 60 n π= 3381101450 60 π-???=28.91 （m/s ） 2u V ∞=2u -2m V ctg 2a β=28.91-3.78?ctg20°=18.52 （m/s ）

泵与风机 何川主编 第四版 课后习题+思考题(全7章)答案

绪论 思考题 1．在火力发电厂中有那些主要的泵与风机？其各自的作用是什么？ 答：给水泵：向锅炉连续供给具有一定压力和温度的给水。 循环水泵：从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。 凝结水泵：抽出汽轮机凝汽器中的凝结水，经低压加热器将水送往除氧器。 疏水泵：排送热力系统中各处疏水。 补给水泵：补充管路系统的汽水损失。 灰渣泵：将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。 送风机：向锅炉炉膛输送燃料燃烧所必需的空气量。 引风机：把燃料燃烧后所生成的烟气从锅炉中抽出，并排入大气。 2．泵与风机可分为哪几大类？发电厂主要采用哪种型式的泵与风机？为什么？ 答：泵按产生压力的大小分：低压泵、中压泵、高压泵 风机按产生全压得大小分：通风机、鼓风机、压气机 泵按工作原理分：叶片式：离心泵、轴流泵、斜流泵、旋涡泵 容积式：往复泵、回转泵 其他类型：真空泵、喷射泵、水锤泵 风机按工作原理分：叶片式：离心式风机、轴流式风机 容积式：往复式风机、回转式风机 发电厂主要采用叶片式泵与风机。其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。轴流式泵与风机与离心式相比，其流量大、压力小。故一般用于大流量低扬程的场合。目前，大容量机组多作为循环水泵及引送风机。3．泵与风机有哪些主要的性能参数？铭牌上标出的是指哪个工况下的参数？ 答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。 在铭牌上标出的是：额定工况下的各参数 4．水泵的扬程和风机的全压二者有何区别和联系？ 答：单位重量液体通过泵时所获得的能量增加值称为扬程； 单位体积的气体通过风机时所获得的能量增加值称为全压 联系：二者都反映了能量的增加值。 区别：扬程是针对液体而言，以液柱高度表示能量，单位是m。 全压是针对气体而言，以压力的形式表示能量，单位是Pa。 5．离心式泵与风机有哪些主要部件？各有何作用？ 答：离心泵 叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。 吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。 压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。 导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。 密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。 轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的间隙泄漏

泵与风机复习题概念 填空 简答 计算

概念 1、流量：单位时间内泵与风机所输送的流体的量称为流量。 2、扬程：流经泵的出口断面与进口断面单位重量流体所具有总能量之差称为泵的扬程。 3、全压：流经风机出口断面与进口断面单位体积的气体具有的总能量之差称为风机的全压 4、有效功率：有效功率表示在单位时间内流体从泵与风机中所获得的总能量。 5、轴功率：原动机传递到泵与风机轴上的输入功率为轴功率 6、泵与风机总效率：泵与风机的有效功率与轴功率之比为总效率 7、绝对速度：是指运动物体相对于静止参照系的运动速度； 8、相对速度：是指运动物体相对于运动参照系的速度； 9、牵连速度：指运动参照系相对于静止参照系的速度。 10、泵与风机的性能曲线：性能曲线通常是指在一定转速下，以流量qv作为基本变量，其他各参数（扬程或全压、功率、效率、汽蚀余量）随流量改变而变化的曲线。 11、泵与风机的工况点：在给定的流量下，均有一个与之对应的扬程H或全压p，功率P及效率η值，这一组参数，称为一个工况点。 12、比转速：在相似定律的基础上寻找一个包括流量、扬程、转速在内的综合相似特征量。 13、通用性能曲线：由于泵与风机的转速是可以改变的，根据不同转速时的工况绘制出的性能和相应的等效曲线绘制在同一张图上的曲线组，称为通用性能曲线。 14、泵的汽蚀：泵内反复出现液体的汽化与凝聚过程而引起对流道金属表面的机械剥蚀与氧化腐蚀 的破坏现象称为汽蚀现象，简称汽蚀。 15、吸上真空高度：液面静压与泵吸入口处的静压差。 16、有效的汽蚀余量：按照吸人装置条件所确定的汽蚀余量称为有效的汽蚀余量或称装置汽蚀余量 17、必需汽蚀余量：由泵本身的汽蚀性能所确定的汽蚀余量称为必需汽蚀余量或泵的汽蚀余量（或 液体从泵吸入口至压力最低k点的压力降。） 18、泵的工作点：将泵本身的性能曲线与管路特性曲线按同一比例绘在同一张图上，则这两条曲线 相交于M点，M点即泵在管路中的工作点。 填空 1、１工程大气压等于98.07千帕，等于10m水柱高，等于735.6毫米汞柱高。 2、根据流体的流动情况，可将泵和风机分为以下三种类别：离心式泵与风机；轴流式泵与风机；混流式泵与风机。 3、风机的压头（全压）p是指单位体积气体通过风机所获的的能量增量。 5、单位时间内泵或风机所输送的流体量称为流量。 6、泵或风机的工作点是泵与风机的性能曲线与管路的性能曲线的交点。 7、泵的扬程H的定义是：泵所输送的单位重量流量的流体从进口至出口的能量增值。 8、安装角是指叶片进、出口处的切线与圆周速度反方向之间的交角。

泵与风机课后习题参考答案(完整版)

泵与风机（课后习题答案） 第五章 5-1 水泵在n=1450r/min 时的性能曲线绘于图5-48中，问转速为多少时水泵供给管路中的流量为Hc=10+17500q v 2（q v 单位以m 3/s 计算）？已知管路特性曲线方程Hc=10+8000q v 2（q v 单位以m 3/s 计算）。 【解】根据Hc=10+8000q v 2取点如下表所示，绘制管路特性曲线： q v (L/s) q v (m 3/s) 0 0.01 0.02 0.03 0.04 0.05 Hc （m ） 10 10.8 13.2 17.2 22.8 30 管路特性曲线与泵并联前性能曲线交于M 点（46L/s ，27m ） 同一水泵，且输送流体不变，则根据相似定律得： 5-2 某水泵在管路上工作，管路特性曲线方程Hc=20+2000q v 2（q v 单位以m 3/s 计算），水泵性能曲线如图5-49所示，问水泵在管路中的供水量是多少？若再并联一台性能相同的水泵工作时，供水量如何变化？ 【解】绘出泵联后性能曲线 根据Hc=20+2000q v 2取点如下表所示，绘制管路特性曲线： q v (L/s) 60 q v (m 3/s) 0 0.01 0.02 0.03 0.04 0.05 0.06 Hc （m ） 20 20.2 20.8 21.8 23.2 25 27.2 管路特性曲线与泵并联前性能曲线交于C 点（33L/s ，32m ） 管路特性曲线与泵并联后性能曲线交于M 点（56L/s ，25m ）. 5-3为了增加管路中的送风量，将No.2风机和No.1风机并联工作，管路特性曲线方程为p =4 q v 2（q v 单位以m 3/s 计，p 以p a 计），No.1 及No.2风机的性能曲线绘于图5-50中，问管路中的风量增加了多少？ 【解】根据p =4 q v 2取点如下表所示，绘制管路特性曲线： q v (103m 3/h) 0 5 10 15 20 25 q v (m 3/s) 0 1.4 2.8 4.2 5.6 7 p （p a ） 0 7.84 31.36 70.56 125.44 196 管路特性曲线与No.2风机和No.1风机并联工作后性能曲线交于点M （33×103m 3/h ，700p a ） 于单独使用No.1风机相比增加了33×103-25×103=8 m 3/h 5-4 某锅炉引风机，叶轮外径为1.6m ，q v -p 性能曲线绘于图5-51中，因锅炉提高出力，需改风机在B 点（q v =1.4×104m 3/h ，p =2452.5p a ）工作，若采用加长叶片的方法达到此目的，问叶片应加长多少？ 【解】锅炉引风机一般为离心式，可看作是低比转速。 求切割直线： B p 36005.2452?min /r 114246145030m m p m p =?==v v v q n n q q ，

泵与风机思考题答案

绪论思考题1．在火力发电厂中有那些主要的泵与风机？其各自的作用是什么？ 答：给水泵：向锅炉连续供给具有一定压力和温度的给水。循环水泵：从冷却水源取水后向汽轮机凝汽器、冷油器、发电机的空气冷却器供给冷却水。凝结水泵：抽出汽轮机凝汽器中的凝结水，经低压加热器将水送往除氧器。疏水泵：排送热力系统中各处疏水。补给水泵：补充管路系统的汽水损失。灰渣泵：将锅炉燃烧后排出的灰渣与水的混合物输送到贮灰场。送风机：向锅炉炉膛输送燃料燃烧所必需的空气量。引风机：把燃料燃烧后所生成的烟气从锅炉中抽出，并排入大气。 2．泵与风机可分为哪几大类？发电厂主要采用哪种型式的泵与风机？为什么？答：泵按产生压力的大小分：低压泵、中压泵、高压泵风机按产生全压得大小分：通风机、鼓风机、压气机泵按工作原理分：叶片式：离心泵、轴流泵、斜流泵、旋涡泵容积式：往复泵、回转泵其他类型：真空泵、喷射泵、水锤泵风机按工作原理分：叶片式：离心式风机、轴流式风机容积式：往复式风机、回转式风机发电厂主要采用叶片式泵与风机。其中离心式泵与风机性能范围广、效率高、体积小、重量轻，能与高速原动机直联，所以应用最广泛。轴流式泵与风机与离心式相比，其流量大、压力小。故一般用于大流量低扬程的场合。目前，大容量机组多作为循环水泵及引送风机。 3．泵与风机有哪些主要的性能参数？铭牌上标出的是指哪个工况下的参数？ 答：泵与风机的主要性能参数有：流量、扬程（全压）、功率、转速、效率和汽蚀余量。在铭牌上标出的是：额定工况下的各参数 4．水泵的扬程和风机的全压二者有何区别和联系？ 答：单位重量液体通过泵时所获得的能量增加值称为扬程；单位体积的气体通过风机时所获得的能量增加值称为全压联系：二者都反映了能量的增加值。区别：扬程是针对液体而言，以液柱高度表示能量，单位是m。全压是针对气体而言，以压力的形式表示能量，单位是Pa。 5．离心式泵与风机有哪些主要部件？各有何作用？ 答：离心泵叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能。吸入室：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。压出室：收集从叶轮流出的高速流体，然后以最小的阻力损失引入压水管或次级叶轮进口，同时还将液体的部分动能转变为压力能。导叶：汇集前一级叶轮流出的液体，并在损失最小的条件下引入次级叶轮的进口或压出室，同时在导叶内把部分动能转化为压力能。密封装置：密封环：防止高压流体通过叶轮进口与泵壳之间的间隙泄露至吸入口。轴端密封：防止高压流体从泵内通过转动部件与静止部件之间的间隙泄漏到泵外。离心风机叶轮：将原动机的机械能传递给流体，使流体获得压力能和动能蜗壳：汇集从叶轮流出的气体并引向风机的出口，同时将气体的部分动能转化为压力能。集流器：以最小的阻力损失引导气流均匀的充满叶轮入口。进气箱：改善气流的进气条件，减少气流分布不均而引起的阻力损失。 6．轴流式泵与风机有哪些主要部件？各有何作用？ 答：叶轮：把原动机的机械能转化为流体的压力能和动能的主要部件。导叶：使通过叶轮的前后的流体具有一定的流动方向，并使其阻力损失最小。吸入室（泵）：以最小的阻力损失引导液体平稳的进入叶轮，并使叶轮进口处的液体流速分布均匀。集流器（风机）：以最小的阻力损失引导气流均匀的充满叶轮入口。扩压筒：将后导叶流出气流的动能转化为压力能。 7．轴端密封的方式有几种？各有何特点？用在哪种场合？ 答：填料密封：结构简单，工作可靠，但使用寿命短，广泛应用于中低压水泵上。机械密封：使用寿命长，密封效果好，摩擦耗功小，但其结构复杂，制造精度与安装技术要求高，造价贵。适用于高温高压泵。浮动环密封：相对与机械密封结构较简单，运行可靠，密

泵与风机考试题含答案

泵与风机试题 一、填空题(每空1分，共10分) 1.泵与风机的输出功率称为_______。 2.绝对速度和圆周速度之间的夹角称为_______。 3.离心式泵与风机的叶片型式有_______、_______和_______三种。 4.为保证流体的流动相似，必须满足_______、_______和_______三个条件。 5.节流调节有_______节流调节和_______节流调节两种。 二、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在 题干的括号内。每小题1分，共10分) 1.风机的全压是指( )通过风机后获得的能量。 A.单位重量的气体 B.单位质量的气体 C.单位时间内流入风机的气体 D.单位体积的气体 2.低压轴流通风机的全压为( ) A. 1～3kPa B. 0.5kPa以下 C. 3～15kPa D. 15～340kPa 3.单位重量的液体从泵的吸入口到叶片入口压力最低处的总压降称为( ) A.流动损失 B.必需汽蚀余量 C.有效汽蚀余量 D.摩擦损失 4.关于冲击损失，下列说法中正确的是( ) A.当流量小于设计流量时，无冲击损失 B.当流量大于设计流量时，冲击发生在工作面上 C.当流量小于设计流量时，冲击发生在非工作面上 D.当流量小于设计流量时，冲击发生在工作面上 5.下列哪个参数与泵的有效汽蚀余量无关?( ) A.泵的几何安装高度 B.流体温度 C.流体压力 D.泵的转速 6.关于离心泵轴向推力的大小，下列说法中不正确的是( ) A.与叶轮前后盖板的面积有关 B.与泵的级数无关 C.与叶轮前后盖板外侧的压力分布有关 D.与流量大小有关 7.两台泵并联运行时，为提高并联后增加流量的效果，下列说法中正确的是( ) A.管路特性曲线应平坦一些，泵的性能曲线应陡一些 B.管路特性曲线应平坦一些，泵的性能曲线应平坦一些 C.管路特性曲线应陡一些，泵的性能曲线应陡一些 D.管路特性曲线应陡一些，泵的性能曲线应平坦一些 8.同一台泵用于输送密度分别为ρ1和ρ2的液体时，保持转速不变且流动相似，其对应的扬程分别是H1和是H2，对应的轴功率分别为P1和P2，若ρ1>ρ2，则下列关系式中正确的是( ) A. H1>H2P1=P2 B. H1=H2P1>P2 C. H1>H2P1>P2 D. H1=H2P1=P2 9.某风机用于输送320～420℃的气体，且气体中含有大量的灰粒，该风机的叶轮采用耐高温、高强度、不锈钢制造，机壳内壁衬有耐磨的锰钢衬板，轴承箱内设有水冷却装置，则该风

流体力学泵与风机_课后题答案详解

流体力学泵与风机部分习题答案 2-15 解：（1）当1γ为空气 21p p = ()A B p h z p =++γ ()h z p p p B A +=-=?γ 3.01000 8.9??= k p a pa 94.22940== （2）当1γ为油 31p p = ()z H h p p A +++=γ1 ()H h p p B γγ++=13 H h z H h p p p p p B A γγγγγ--+++-=-=?131 h z h 1γγγ-+= 1.09000 2.010008.91.010008.9?-??+??= k p a pa 04.22040== 2-16 解：21p p = ()211h h H p p M +++=水γ 212h h p p a 汞油γγ++= ()2121h h p h h H p a M 汞油水γγγ++=+++ ()2.010008.96.1378502.05.110008.998011???+?=++??+-h h 26656785098002.098005.1980098011+=+?+?+-h h 1960147009802665619501--+=h m h 63.51= 2-28 解：()21h h p -=γ

() () () b h h h b h h h h P 0 2210 212145 sin 45 sin 21-+--= γγ ()() 145 sin 22310008.9145 sin 232310008.92 10 ?-??+?-? -???= kN N 65.343465022 510008.9==? ?= () () ()P bl h h h bl h h h h l D D D 2 22110 212145 sin 45 sin 2 1-+--=γγ m 45.22 2 510008.92 22210008.923 22 210008.9=? ????+? ? ?= 2-32 解：b h h b h h P 0 22 21 45 sin 2 145 sin γγ+ = 22 22210008.92 122 22110008.9?? ???+ ????= kN N 8576.1106.1108572810008.9==??= P h h b h h h h b h h l D 0 2102202102145sin 3245sin 2145sin 245sin ? ?? ?? ++??? ??+=γγ 2810008.92 3 72410008.9222410008.9??? ??+???= 2613= 267 22613=-=p l T P G l T l P l G ?=?+? 226 72810008.9162.19?=???+?T kN T 31.1013 4.27481.9=+ = 2-41 解：245sin 0 =?=r h b h h P x ?? ??=2 1γ 421221000 8.9?? ? ??=
