空心轴磁粉制动器工作原理说明

空心轴磁粉制动器工作原理说明
空心轴磁粉制动器工作原理说明

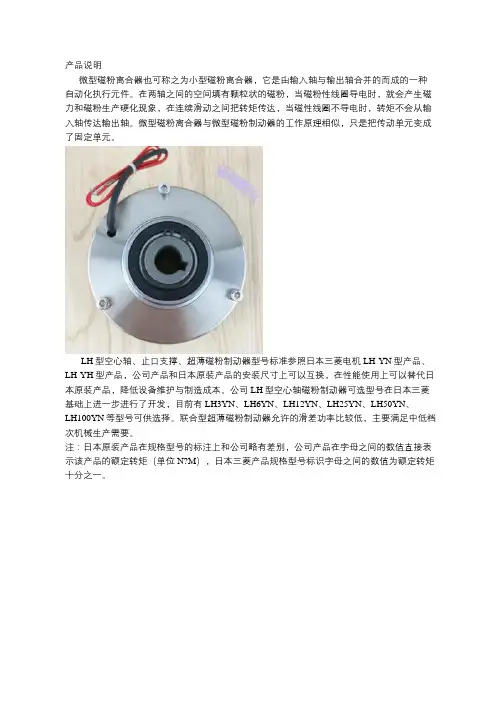

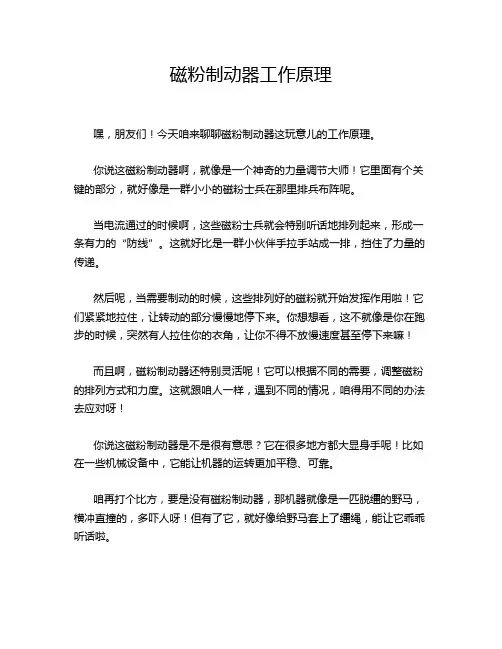

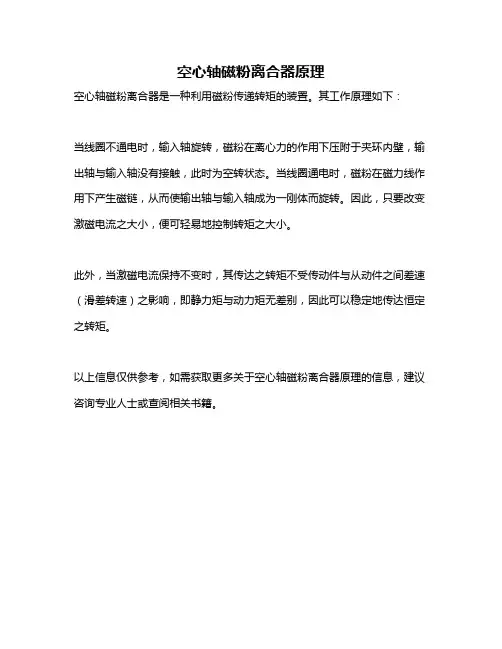

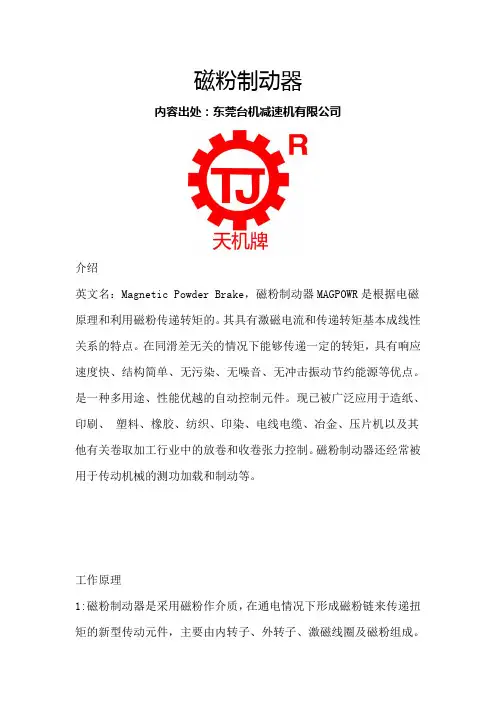

空心轴磁粉制动器可称之为空心轴磁粉刹车器,其与磁粉制动器(单轴型)的工作原理是一致的,只是两者在构造与设计方面略有差异。空心轴磁粉制动器分为内壳旋转型中空轴磁粉制动器与外壳旋转型中空轴磁粉制动器两种类型,与其同类的产品空心轴磁粉离合器也是分为内壳旋转型与外壳旋转型两种。

使用注意事项:

产品寿命:

1、当把磁粉制动器与离合器当作卷取、卷出的连续滑动之用时,产品和寿命因会使用条件(相对滑动速度等)的不同而有差异。但是一般而言,铁粉在定格电流中降低定格扭矩时的寿命约为4500~7500小时。然而,有的情况是不可用于定格扭矩以下,故可以继续使用,寿命就可更加延长。不过,即使是相同的滑动工作率,滑动旋转速度、意即相对旋转速度连续处于较高的状态时,寿命有减少的倾向,故设定时应当致力于减少相对旋转速度。

2、为了延长铁粉的寿命,使用时让容许滑动工作率较为充裕也是一种方式。例如,以容许滑动工作率的50%来使用的话,寿命约可延长为双倍。

3、将从动构件当作输入侧的话,会长时间持续空转,铁粉受到搅拌,寿命会大幅度减弱。请尽量避免这这种方法,如果在结构上无论如何都无法避免时,使用时请将电流设定为弱激磁状态。

以低速旋转(16RPM以下)进行运转时,用于张力控制等连续运转时,会产生稳定的稳定扭矩特性。但是,伴随有空转的断续旋转时,加入电压之后,扭矩的启动有时会点延迟,不了避免这种状况,请依照下述进行使用。

1、即使卷出终了时,也持续给予弱激磁(定格的7-150%电流),使铁粉不要从动作面落下;

2、请将增速后最低旋转速度高为16RPM。

特性注意项目

1、:请注意输入侧与输出侧,并以正规的安装方法(将调整旋转侧当作输入侧)来使用铁粉制动器离合器。如果机械的结构非得要输出入侧反安装的话,请务必以1000r/min以下来使用。另外,多连多轴、转塔卷取等连续空转的使用方式是属于输出入侧反安装之较高速度旋转,不利于扭矩特性以及铁粉的使用寿命,故不推荐使用。另外,制动器以及离合器原则上在水平轴上使用,不可使用于垂直型。

2、请注意湿气,内部铁粉受潮的话,性能会变得不稳定,所以要特别小心,不要让油或者水分侵入内部。特别是在安装齿轮箱时,油分会透过轴部侵入内部,所以要用薄膜完全封住。

3、请注意表面温度,连续运转所造成的表面最高温度,最高为TJ-POD、TJ-POC运转以90℃以下,超过此数值时耐久性会大幅度降低。请以生产厂家的标准为界限,使用时务必保持在所容许的滑动工作频率之内。

产品特点:1、可以轻松进行大范围的控制,散热性能高。

2、可以达到连续滑动运转。

3、可以得到安定的扭力。

4、无鸣叫音。动作面的滞滑现象会发生于摩擦方式,但是在此不会出现,而且

也不会发出连结音,所以运转相当安静。

5、热容量很大。由于使用了耐热性优越的磁粉及运用了理想的冷却方法,即使

是过于严酷的连续滑动运转,也可以安心使用。

6、可以达到平顺的连续及驱动状态。由于静摩擦系数和动摩擦系数几乎一样,

所以完全连结时不会产生震荡,可以因应负载加减速度。

产品应用领域:广泛应用于造纸机械、印刷机械、化工机械、塑料机械、橡胶机械、纺织机械、印染机械、电线电缆机械、冶金机械、压片机械以及其他有关卷取加工行业中的放卷和收卷张力控制系统。

关于产品扭矩:

1、电流对扭矩特性记载了初期以及200r/RPM时的标准值,铁粉会随着时间产生劣质化,

所以该标准特性也会有所变化,请以电流来进行补正。

2、电流可以轻松地控制扭矩,但大型机械(扭矩108Nm以上)进行速度旋转且使用低电

流时,扭矩有时会变得不稳定,请注意使用。

3、以高速旋转进行ON/OFF控制时,有时需要花很长的时间才能达到所需要的扭矩。请注

意,特别是大型机械,这种现象极为明显。

4、关于定格电流附近的扭矩变异程度,每个产品约为±11%,但产品和产品约为±16%。
