PWM逆变器MATLAB仿真
1设计方案的选择与论证
从题目的要求可知，输入电压为110V直流电，而输出是有效值为220V的交流电，所以这里涉及到一个升压的问题，基于此有两种设计思路第一种是进行DC-DC升压变换再进行逆变，另一种是先进行逆变再进行升压。除此之外，要得到正弦交流电压还要考虑滤波等问题，所以这两种方案的设计框图分别如下图所示：
图1-1方案一：先升压再逆变
图1-2方案二：先逆变，再升压
方案选择：
方案一：采用DC-DC升压斩波电路其可靠性高、响应速度、噪声性能好，效率高，但不适用于升压倍率较高的场合，另外升压斩波电路在初期会产生超调趋势(这一点将在后文予以讨论)，在与后面的逆变电路相连时必须予以考虑，我们可以采用附加控制策略的办法来减小超调量同时达到较短的调节时间，但这将增加逆变器的复杂度和设计成本。
方案二：采用变压器对逆变电路输出的交流电进行升压，这种方法效率一般可达90%以上、可靠性较高、抗输出短路的能力较强，但响应速度较慢，体积大，波形畸变较重。
从以上的分析可以看出两种方案有各自的优缺点，但由于方案二设计较为简便，因此本论文选择方案二作为最终的设计方案，但对于方案一的相关容也会在后文予以讨论。
2逆变主电路设计
2.1逆变电路原理及相关概念
逆变与整流是相对应的，把直流电变为交流电的过程称为逆变。根据交流侧是否与交流电网相连可将逆变电路分为有源逆变和无源逆变，在不加说明时，逆变一般指无源逆变，本论文针对的就是无源逆变的情况；根据直流侧是恒流源还是恒压源又将逆变电路分为电压型逆变电路和电流型逆变电路，电压型逆变电路输出电压的波形为方波而电流型逆变电路输出电流波形为方波，由于题目要求对输出电压进行调节，所以本论文只讨论电压型逆变电路；根据输出电压电流的相数又将逆变电路分为单相逆变电路和三相逆变电路，由于题目要求输出单相交流电，所以本论文将只讨论单相逆变电路。
2.2逆变电路的方案论证及选择
从上面的讨论可以看出本论文主要讨论单相电压型无源逆变电路，电压型逆变电路的特点除了前文所提及的之外，还有一个特点即开关器件普遍选择全控型器件如IGBT，电力MOSFET等，有三种方案可供选择，下面分别予以讨论：
方案一：半桥逆变电路，如下图所示，其特点是有两个桥臂，每个桥臂有一个可控器件和一个反并联二极管组成。在直流侧接有两个相互串联的足够大的电容，两个电容的连接点为直流电源的中点。反并联二极管为反馈电感中储存的无功能量提供通路，直流侧电容正起着缓冲无功能量的作用。其优点为简单，使用器件少，缺点为输出交流电压的幅值仅为直流电源电压的一半，且直流侧需要两个电容器串联，工作时还要控制两个电容器电压的均衡，因此它只适用于几千瓦以下的小功率逆变电路。
VD2
图2-1 半桥逆变电路
方案二：全桥逆变电路，如下图所示：其特点是有四个桥臂，相当于两个半桥电路的组合，其中桥臂1和4作为一对，桥臂2和3作为一对，成对的两个桥臂同时导通，两对
交替各导通180o ，其输出矩形波的幅值是半桥电路的两倍。全桥电路在带阻感负载时还可以采用移相调压的方式输出脉冲宽度可调的矩形波。
Ud
VD4
图2-2全桥逆变电路
方案三：带中心抽头变压器的逆变电路，其主要特点是交替驱动两个IGBT ，通过变压器耦合给负载加上矩形波电压。两个二极管的作用也是给负载电感中储存的无功能量提供反馈通道，该电路虽然比全桥电路少了一半开关器件，但器件承受的电压约为2Ud ，比全桥电路高一倍，且必须有一个变压器。
V2
图2-3带中心抽头变压器的逆变电路
方案选择：全桥电路和带中心抽头变压器的逆变电路的电压利用率是一样的，均比半桥电路大一倍。又由于全桥结构的控制方式比较灵活，所以本篇论文选择单相桥式逆变电路作为逆变器的主电路。
2.3建立单相桥式逆变电路的Simulink的仿真模型
2.3.1模型假设
1)所有开关器件都是理想开关器件，即通态压降为零，断态压降为无穷大，并认为各开关器件的换流过程在瞬间完成，不考虑死区时间。
2)所有的输入信号包括触发信号、电源电压稳定，不存在波动。
2.3.2利用MATLAB/Simulink进行电路仿真
在Simulink工作空间中添加如下元件：
Simscape/SimPower Systems /Power Electronics中的Diode、IGBT模块
Simscape/SimPower Systems /Electrical Sources/DC Voltage Source模块
Simscape/SimPower Systems /Elements/Series RLC Branch模块
Simscape/SimPower Systems /Measurements/Current Measurement模块
Simscape/SimPower Systems /Measurements/Multimeter模块
Simscape/SimPower Systems /powergui模块
Simulink/Source/Pulse Generator模块
Simulink/Sinks/Floating Scope模块
Simulink/Signal Routing/Demux模块
利用上述模块构成如下图所示的单相桥式逆变电路模型
图2-4单相桥式逆变电路模型
各个模块的参数设置如下：
“DC Voltage Source”模块幅值设为110V；“powergui”中“Simulation type”选为“continuous”，并且选中“Enable use of ideal switching device”复选框；“Pulse Generator3”中“Amplitude”设为1，由于题目要求输出电压频率为50Hz，即周期为0.02S，所以“Period”设为0.02，“Phase Delay”设为零，即初始相位为零，这一路脉冲送出去用来驱动桥臂1和3；“Pulse Generator1”的“Phase Delay”设为0.01，相当于延迟半个周期，以形成与“Pulse Generator3”互补的触发脉冲用来驱动桥臂2和4，其他参数与“Pulse Generator3”相同；“Solver”求解器算法设为ode45；仿真时间设为5S，之后便可以开始仿真了，仿真后Scope输出波形如下图所示，图中自上而下依次为负载的电压、电流、电源侧电流波形。
图2-5单相桥式逆变电路Scope输出波形
从图中可以看出波形与理论上的波形形状相同，说明此逆变电路工作正常。
3正弦脉宽调制(SPWM)原理及控制方法的Simulink仿真
3.1正弦脉冲宽度调制(SPWM)原理
PWM脉宽调制技术就是对脉冲宽度进行调制的技术。即通过对一系列脉冲宽度进行调制，来等效的获得所需要的波形(含幅值和形状)。PWM的一条最基本的结论是：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时其效果基本相同，冲量即窄脉冲面积，这就是我们通常所说的“面积等效”原理。因此将正弦半波分成N等分，每一份都用一个矩形脉冲按面积原理等效，令这些矩形脉冲的幅值相等，则其脉冲宽度将按正弦规律变化，这种脉冲宽度按正弦规律变化而和正弦波等效的PWM波形叫做SPWM。示意图如下图所示：
图3-1 SPWM示意图
3.2 SPWM波的控制方法
SPWM波的产生方法有计算法和调制法，计算法很繁琐，不易实现，所以在这里不作介
u，把接受调制的信号作为载波绍，重点介绍调制法，即把希望输出的波形作为调制信号
r
u，通过信号波调制得到所期望的PWM波形。通常采用等腰三角波作为载波，因为等腰三c
角波上任一点的水平宽度和高度呈线性关系且左右对称，当它与任何一个缓慢变化的调制信号波相交时，如果在交点时刻对电路中的开关器件进行通断控制，就可得到SPWM波，常见的SPWM控制方法有单极性SPWM控制，双极性SPWM控制。
3.2.1双极性SPWM控制原理及Simulink仿真
所谓的双极性是指在调制信号波的半个周波三角载波有正负两种极性变化。用调制信
号波与三角载波比较的方法可以产生双极性SPWM波，其仿真原理图如下图所示：
图3-2 双极性SPWM信号仿真原理图
湖南文理学院 课程设计报告 三相PWM逆变器的设计 课程名称：专业综合课程设计 专业班级：自动化10102班
摘要 本次课程设计题目要求为三相PWM逆变器的设计。设计过程从原理分析、元器件的选取，到方案的确定以及Matlab仿真等，巩固了理论知识，基本达到设计要求。 本文将按照设计思路对过程进行剖析，并进行相应的原理讲解，包括逆变电路的理论基础以及Matlab仿真软件的简介、运用等，此外，还会清晰的介绍各个环节的设计，比如触发电路、控制电路、主电路等，其中部分电路的绘制采用Proteus软件，最后结合Matlab Simulink仿真，建立了三相全控桥式电压源型逆变电路的仿真模型，进而通过软件得到较为理想的实验结果。 关键词：三相PWM 逆变电路Matlab 仿真
Abstract The curriculum design subject requirements for the design of the three-phase PWM inverter. Design process from the principle of analysis, selection of components, to scheme and the Mat-lab simulation, etc., to consolidate the theoretical knowledge, basic meet the design requirements. This article will be carried out in accordance with the design of process analysis, and the corresponding principles, including the theoretical foundation of the inverter circuit and introduction, using Matlab simulation software, etc., in addition, will also clearly introduces the design of every link, such as trigger circuit, control circuit, main circuit, etc., some of the drawing of the circuit using Proteus software, finally combined with Matlab Simulink, established a three-phase fully-controlled bridge voltage source type inverter circuit simulation model, and then through the software to get the ideal results. Keywords: Matlab simulation, three-phase ,PWM, inverter circuit
三相无源逆变器的构建及其MATLAB仿真1逆变器 1.1逆变器的概念 逆变器也称逆变电源，是一种可将直流电变换为一定频率下交流电的装置。相对于整流器将交流电转换为固定电压下的直流电而言，逆变器可把直流电变换成频率、电压固定或可调的交流电，称为DC-AC变换。这是与整流相反的变换，因而称为逆变。 1.3逆变器的分类 现代逆变技术的种类很多，可以按照不同的形式进行分类。其主要的分类方式如下： 1)按逆变器输出的相数，可分为单相逆变、三相逆变和多相逆变。 2)按逆变器输出能量的去向，可分为有源逆变和无源逆变。 3)按逆变主电路的形式，可分为单端式、推挽式、半桥式和全桥式逆变。 4)……………. 2 三相逆变电路 三相逆变电路，是将直流电转换为频率相同、振幅相等、相位依次互差为120°交流电的一种逆变网络。 图 1 三相逆变电路
日常生活中使用的电源大都为单相交流电，而在工业生产中，由于诸多电力能量特殊要求的电气设备均需要使用三相交流电，例如三相电动机。随着科技的日新月异，很多设备业已小型化，许多原来工厂中使用的大型三相电气设备都被改进为体积小、耗能低且便于携带的小型设备。尽管这些设备外形发生了很大的变化，其使用的电源类型——三相交流电却始终无法被取代。在一些条件苛刻的环境下，电力的储能形式可能只有直流电，如若在这样的环境下使用三相交流电设备，就要求将直流电转变为特定要求的三相交流电以供使用。这就催生了三相逆变器的产生。 4MATLAB仿真 Matlab软件作为教学、科研和工程设计的重要方针工具，已成为首屈一指的计算机仿真平台。该软件的应用可以解决电机电器自动化领域的诸多问题。利用其中的Simulink模块可以完成对三相无源电压型SPWM逆变器的仿真，并通过仿真获取逆变器的一些特性图等数据。 图 2 系统Simulink 仿真 所示为一套利用三相逆变器进行供电的系统的Matlab仿真。系统由一个380v的直流电源供电，经过三相整流桥整流为三相交流电,并进行SPWM正弦脉宽调制。输出经过一个三相变压器隔离后通入一个三相的RLC负载模块（Three phase parallel RLC）。加入了两个电压测量单元voltage measurement和voltage measurement1，并将结果输出到示波器模块Scope1.
基于电压空间矢量控制的三相逆变器的研究 1、SVPWM逆变电路的基本原理及控制算法 图1.1中所示的三相逆变器有6个开关，其中每个桥臂上的开关工作在互补状态，三相桥臂的上下开关模式得到八个电压矢量，包括6个非零矢量(001)、(010)、(011)、(100)、(101)、(110)和两个零矢量(000)、(111). 图1.-1 三相桥式电压型有源逆变器拓扑结构 在平面上绘出不同的开关状态对应的电压矢量，如图1.2所示。由于逆变器能够产生的电压矢量只有8个，对与任意给定的参考电压矢量，都可以运用这8个已知的参考电压矢量来控制逆变器开关来合成。 3 U(011) 1 U(001)5 U(101) 4 U(100) 6 U(110) 2 U(010) Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ U(000) 7 U(111) β c U θ β u α u 1 sv U2 sv U 3 sv U 图1.2 空间电压矢量分区 图1.2中，当参考电压矢量在1扇区时，用1扇区对应的三个空间矢量U sv1、U sv2、U sv3 来等效参考电压矢量。若1.2 合成矢量 ref U所处扇区N的判断 三相坐标变换到两相β α-坐标： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? = ? ? ? ? ? ? ? ? ) ( ) ( ) ( 2 3 - 2 3 2 1 - 2 1 - 1 3 2 ) ( ) ( t t t t t u u u u u co bo ao β α （1.1）
根据u α、u β的正负及大小关系就很容易判断参考电压矢量所处的扇区位置。如表1.1所示。 表1.1 参考电压矢量扇区位置的判断条件 可以发现，扇区的位置是与u β、 u u βα-3及u u βα--3的正负有关。为判断方便，我们设空间电压矢量所在的扇区N N=A+2B+3C （1.2） 其中，如果u β ＞0，那么A=1,否则A=0 如果u u βα-3 ＞0，那么B=1,否则B=0 如果u u βα--3 ＞0，那么C=1,否则C=0 1.3 每个扇区中基本矢量作用时间的计算 在确定参考电压矢量的扇区位置后，根据伏秒特性等效原理，采用该扇区三个顶点所对应的三个电压空间矢量来逼近参考电压矢量。以参考电压矢量位于3扇区为例，如图1.3所示，参考电压U ref 与U 4的夹角为γ。 β 1 4 图1.3 电压空间矢量合成示意图 根据伏秒特性等效原理算出 () ???? ? ? ? ?? ????--==-=T T T T V T u T V T u u T s dc s ref dc s ref ref 21021 33321 β β α （1.3）
PWM逆变器MATLAB仿真 1设计方案的选择与论证 从题目的要求可知，输入电压为110V直流电，而输出是有效值为220V的交流电，所以这里涉及到一个升压的问题，基于此有两种设计思路第一种是进行DC-DC升压变换再进行逆变，另一种是先进行逆变再进行升压。除此之外，要得到正弦交流电压还要考虑滤波等问题，所以这两种方案的设计框图分别如下图所示： 图1-1方案一：先升压再逆变 图1-2方案二：先逆变，再升压 方案选择： 方案一：采用DC-DC升压斩波电路其可靠性高、响应速度、噪声性能好，效率高，但不适用于升压倍率较高的场合，另外升压斩波电路在初期会产生超调趋势(这一点将在后文予以讨论)，在与后面的逆变电路相连时必须予以考虑，我们可以采用附加控制策略的办法来减小超调量同时达到较短的调节时间，但这将增加逆变器的复杂度和设计成本。 方案二：采用变压器对逆变电路输出的交流电进行升压，这种方法效率一般可达90%以上、可靠性较高、抗输出短路的能力较强，但响应速度较慢，体积大，波形畸变较重。 从以上的分析可以看出两种方案有各自的优缺点，但由于方案二设计较为简便，因此本论文选择方案二作为最终的设计方案，但对于方案一的相关容也会在后文予以讨论。 2逆变主电路设计 2.1逆变电路原理及相关概念
逆变与整流是相对应的，把直流电变为交流电的过程称为逆变。根据交流侧是否与交流电网相连可将逆变电路分为有源逆变和无源逆变，在不加说明时，逆变一般指无源逆变，本论文针对的就是无源逆变的情况；根据直流侧是恒流源还是恒压源又将逆变电路分为电压型逆变电路和电流型逆变电路，电压型逆变电路输出电压的波形为方波而电流型逆变电路输出电流波形为方波，由于题目要求对输出电压进行调节，所以本论文只讨论电压型逆变电路；根据输出电压电流的相数又将逆变电路分为单相逆变电路和三相逆变电路，由于题目要求输出单相交流电，所以本论文将只讨论单相逆变电路。 2.2逆变电路的方案论证及选择 从上面的讨论可以看出本论文主要讨论单相电压型无源逆变电路，电压型逆变电路的特点除了前文所提及的之外，还有一个特点即开关器件普遍选择全控型器件如IGBT，电力MOSFET等，有三种方案可供选择，下面分别予以讨论： 方案一：半桥逆变电路，如下图所示，其特点是有两个桥臂，每个桥臂有一个可控器件和一个反并联二极管组成。在直流侧接有两个相互串联的足够大的电容，两个电容的连接点为直流电源的中点。反并联二极管为反馈电感中储存的无功能量提供通路，直流侧电容正起着缓冲无功能量的作用。其优点为简单，使用器件少，缺点为输出交流电压的幅值仅为直流电源电压的一半，且直流侧需要两个电容器串联，工作时还要控制两个电容器电压的均衡，因此它只适用于几千瓦以下的小功率逆变电路。 VD2 图2-1 半桥逆变电路 方案二：全桥逆变电路，如下图所示：其特点是有四个桥臂，相当于两个半桥电路的组合，其中桥臂1和4作为一对，桥臂2和3作为一对，成对的两个桥臂同时导通，两对

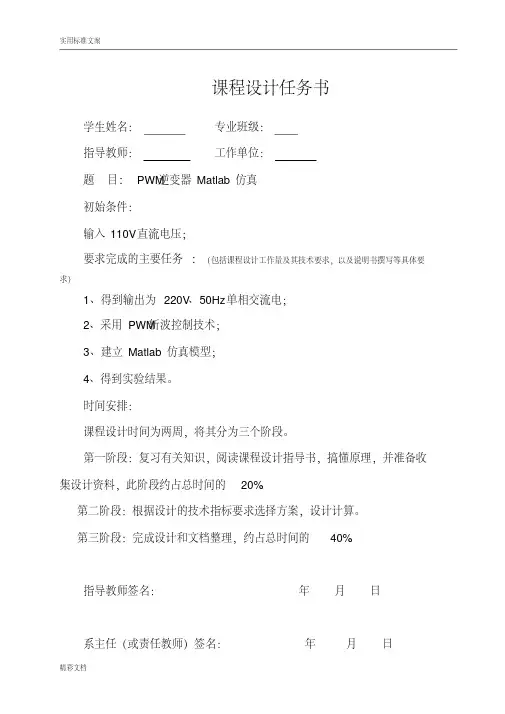

课程设计任务书 学生姓名：专业班级： 指导教师：工作单位： 题目: PWM逆变器Matlab仿真 初始条件： 输入110V直流电压； 要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 1、得到输出为220V、50Hz单相交流电； 2、采用PWM斩波控制技术； 3、建立Matlab仿真模型； 4、得到实验结果。 时间安排： 课程设计时间为两周，将其分为三个阶段。 第一阶段：复习有关知识，阅读课程设计指导书，搞懂原理，并准备收集设计资料，此阶段约占总时间的20%。 第二阶段：根据设计的技术指标要求选择方案，设计计算。 第三阶段：完成设计和文档整理，约占总时间的40%。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
