湖南文理学院 课程设计报告 三相PWM逆变器的设计 课程名称：专业综合课程设计 专业班级：自动化10102班
摘要 本次课程设计题目要求为三相PWM逆变器的设计。设计过程从原理分析、元器件的选取，到方案的确定以及Matlab仿真等，巩固了理论知识，基本达到设计要求。 本文将按照设计思路对过程进行剖析，并进行相应的原理讲解，包括逆变电路的理论基础以及Matlab仿真软件的简介、运用等，此外，还会清晰的介绍各个环节的设计，比如触发电路、控制电路、主电路等，其中部分电路的绘制采用Proteus软件，最后结合Matlab Simulink仿真，建立了三相全控桥式电压源型逆变电路的仿真模型，进而通过软件得到较为理想的实验结果。 关键词：三相PWM 逆变电路Matlab 仿真
Abstract The curriculum design subject requirements for the design of the three-phase PWM inverter. Design process from the principle of analysis, selection of components, to scheme and the Mat-lab simulation, etc., to consolidate the theoretical knowledge, basic meet the design requirements. This article will be carried out in accordance with the design of process analysis, and the corresponding principles, including the theoretical foundation of the inverter circuit and introduction, using Matlab simulation software, etc., in addition, will also clearly introduces the design of every link, such as trigger circuit, control circuit, main circuit, etc., some of the drawing of the circuit using Proteus software, finally combined with Matlab Simulink, established a three-phase fully-controlled bridge voltage source type inverter circuit simulation model, and then through the software to get the ideal results. Keywords: Matlab simulation, three-phase ,PWM, inverter circuit
单相桥式全控整流及有源逆变电路的MATLAB 仿真 图1 单相桥式全控整流 知识点回顾： 整流(AC/DC)就是将交流变化为方向不变，大小为纹波的直流，相信大家都很清楚，这里就不详细介绍整流啦！ 逆变(DC/AC)，按负载性质的不同，逆变分为有源逆变和无源逆变。如果把逆变电路的交流侧接到交流电源上，将直流电能经过直—交变换，逆变成与交流电源同频率的交流电返回到电网上去，叫有源逆变，其相应的装置是有源逆变器。而将直流电能经过变换逆变成交流电能直接消耗在非电源性负载上者，叫无源逆变，其相应的装置是变频器。 逆变与整流是变流装置的两种不同工作状态，能在同一套变流装置上实现，只是其工作条件不一样而已。首要条件是变流装置内部，使直流电压d U 改变极性，从而使功率的流向有可能发生逆转。当控制角?<≤ 900α时， 变流装置工作在整流状态，直流电压d U 与直流电流d I 是同一方向，装置将交流电能转换成直流电能供给直流负载；当控制角?≤< ?18090α时，变流装置工作在逆变状态，由于晶闸管的单向导电性，电流d I 方向不变，而直流 电压d U 改变了极性，装置将直流电能转换成交流电能输向电网或非电源性负载。其次是外部调件，必须是提供直流能源，而且是d U E > 。 仿真环境： MATLAB (R2009b) 实验一：电感性负载整流 1.电路搭建
元件路径 晶闸管T SimPowerSystems/Power Electronics/Thyristor 交流电源AC100V SimPowerSystems/Electrical Sources/AC Voltage Source 脉冲发生器Pulse Generator Simulink/Sources/Pulse Generator 支路RLC SimPowerSystems/Elements/Series RLC Branch 电压测量Vd SimPowerSystems/Measurements/Voltage Measurement 电流测量SimPowerSystems/Measurements/Current Measurement 示波器Scope Simulink/Sinks/Scope 选择器Selector Simulink/Signal Routing/Selector 3.参数设置
对于大多数应用场合需要的是工频电源，例如我们的电冰箱，洗衣机，电风扇等都需要正弦波的220伏、50赫兹电源，各种动力设备，远距离输电也都需要正弦波的交流电。更多的太阳能光伏发电装置输出的是正弦波交流电，目前生成正弦波仍采用前面介绍的全桥电路，只是对开关晶体管的控制采用PWM脉宽调制或移相控制或调频控制等方式。这里仅介绍最常用的PWM脉宽调制方式。 面积等效原理转换 把直流电转换成正弦波交流电是根据根据面积等效原理，在图1上图中的正弦半波（红线）分成n等份，把正弦半波看成是由n个彼此相连的矩形脉冲组成的波形，为简单清晰，划分为7等份。7个脉冲的幅值按正弦规律变化，每个脉冲面积与相对应的正弦波部分面积相同，这一连续脉冲就等效正弦波。 图1 用面积等效原理转换为SPWM波形 如果把上述脉冲序列改为相同数量的等幅而不等宽的矩形脉冲（图1下图），脉冲中心位置不变，并且使该矩形脉冲面积和上图对应的矩形脉冲相同，得到图1下图所示的脉冲序列，脉冲宽度按正弦波规律变化，这就是PWM波形。根据面积等效原理，PWM波形和正弦半波是等效的，图中红线就是该序列波形的平均值。 对于正弦波的负半周，也可以用同样的方法得到PWM 波形。这种脉冲的宽度按正弦规律变化而和正弦波等效的PWM波形，也称SPWM波形。要改变等效输出的正弦波的幅值时，只需按照同一比例系数改变上述各脉冲的宽度即可。 SPWM波形的生成 输出SPWM波形仍需全桥逆变电路，在“光伏用DC-DC变换器”课件中已介绍过这种电路，通过控制开关晶体管的通与断在负载上产生交变电压，见图2。
s 图2 全桥逆变电路的工作状态 输出SPWM波形的矩形波必须生成序列的控制信号来控制桥式电路中开关晶体管的通与断，普遍使用的是调制法来生成控制信号，可采取单极性调制也可采用双极性调制来生成控制信号，下面介绍常用的单极性调制方式。 图3上部分是SPWM波形控制信号生成的原理图，下部分是生成的SPWM波形。在调制法中，把所希望输出的波形称为调制波ur，把接受调制的信号称为载波uc，通常采用等腰三角波作为载波，正弦波作为调制信号。在两波交点时对电路中的开关器件进行通断控制，就可得到宽度正比于调制信号幅值的脉冲。 在ur正半周时，T2与T3保持关断，在ur和uc的交点时刻控制开关晶体管T1与T4开通与关断：当ur＞uc时控制T1与T4导通，R上的电压为Ud，当ur＜uc时控制T1与T4关断，R上的电压为0。在ur负半周时，T1与T4保持关断，当uc＞ur时控制T3与T2导通，R上的电压为-Ud，当uc＜ur时控制T1与T4关断，R上的电压为0。这样在R上产生宽度按正弦波规律变化的SPWM波形，见图2下图，其中红线uof表示输出等效的正弦波交流电电压。 SPWM逆变器输出的正弦波交流电电压uof的峰值uofm小于输入的直流电压ud，把uofm/ud 称为直流电压利用率，对于单相SPWM电路直流电压利用率的理论值最大为1，实际上由于种种原因，直流电压利用率要小于1。对于输出相电压（有效值）为220V单相交流电的逆变电路输入直流电压要高于310V。 SPWM逆变器输出电压与ur/uc成正比，保持载波uc不变，改变调制波ur的大小即可控制输出交流电压的大小。当然，调制波ur峰值要小于载波uc峰值。
三相无源逆变器的构建及其MATLAB仿真1逆变器 1.1逆变器的概念 逆变器也称逆变电源，是一种可将直流电变换为一定频率下交流电的装置。相对于整流器将交流电转换为固定电压下的直流电而言，逆变器可把直流电变换成频率、电压固定或可调的交流电，称为DC-AC变换。这是与整流相反的变换，因而称为逆变。 1.3逆变器的分类 现代逆变技术的种类很多，可以按照不同的形式进行分类。其主要的分类方式如下： 1)按逆变器输出的相数，可分为单相逆变、三相逆变和多相逆变。 2)按逆变器输出能量的去向，可分为有源逆变和无源逆变。 3)按逆变主电路的形式，可分为单端式、推挽式、半桥式和全桥式逆变。 4)……………. 2 三相逆变电路 三相逆变电路，是将直流电转换为频率相同、振幅相等、相位依次互差为120°交流电的一种逆变网络。 图 1 三相逆变电路
日常生活中使用的电源大都为单相交流电，而在工业生产中，由于诸多电力能量特殊要求的电气设备均需要使用三相交流电，例如三相电动机。随着科技的日新月异，很多设备业已小型化，许多原来工厂中使用的大型三相电气设备都被改进为体积小、耗能低且便于携带的小型设备。尽管这些设备外形发生了很大的变化，其使用的电源类型——三相交流电却始终无法被取代。在一些条件苛刻的环境下，电力的储能形式可能只有直流电，如若在这样的环境下使用三相交流电设备，就要求将直流电转变为特定要求的三相交流电以供使用。这就催生了三相逆变器的产生。 4MATLAB仿真 Matlab软件作为教学、科研和工程设计的重要方针工具，已成为首屈一指的计算机仿真平台。该软件的应用可以解决电机电器自动化领域的诸多问题。利用其中的Simulink模块可以完成对三相无源电压型SPWM逆变器的仿真，并通过仿真获取逆变器的一些特性图等数据。 图 2 系统Simulink 仿真 所示为一套利用三相逆变器进行供电的系统的Matlab仿真。系统由一个380v的直流电源供电，经过三相整流桥整流为三相交流电,并进行SPWM正弦脉宽调制。输出经过一个三相变压器隔离后通入一个三相的RLC负载模块（Three phase parallel RLC）。加入了两个电压测量单元voltage measurement和voltage measurement1，并将结果输出到示波器模块Scope1.
计算机仿真实验报告 专业：电气工程及其自动化班级：11电牵4班 姓名：江流 在班编号：26 指导老师：叶满园 实验日期：2014年5月15日
一、实验名称： 单相单极性SPWM逆变电路MATLAB仿真 二、目的及要求 了解并掌握单相单极性SPWM逆变电路的工作原理； 2.进一步熟悉MA TLAB中对Simulink 的使用及构建模块； 3.进一步熟悉掌握用MA TLAB绘图的技巧。 三、实验原理 1.单相单极性SPWM逆变的电路原理图 2、单相单极性SPWM逆变电路工作方式 单极性PWM控制方式（单相桥逆变）：在Ur和U c的交点时刻控制IGBT的通断，Ur正半周，V1保持通，V2保持断，当Ur>cu时使V4通，V3断，U0=Ud，当UrUc时使V3断，V4通，U0=0。
输出电压波形 四、实验步骤及电路图 1、建立MATLAB仿真模型。以下分别是主电路和控制电路（触发电路）模型：
2、参数设置 本实验设置三角载波的周期为t，通过改变t的值改变输出SPWM矩形波的稠密，从而调节负载获取电压的质量。设置正弦波周期为0.02s，幅值为1。直流电源幅值为97V，三角载波幅值为1.2V，三角载波必须正弦波正半周期输出正三角载波，而在正弦波负半周期输出负三角载波，这可以通过让三角载波与周期与正弦波相同、幅值为1和-1的矩形波相乘实现。 五、实验结果与分析 1、设置三角脉冲波形的周期t=0.02/9s时的仿真结果：
湘潭大学 课程设计报告书题目：三相桥式PWM逆变电路设计 学院信息工程学院 专业自动化 学生 同组成员 指导教师 课程编号 课程学分 起始日期
目录 一、课题背景 (1) 二、三相桥式SPWM逆变器的设计内容及要求 (2) 三、SPWM逆变器的工作原理 (3) 1.工作原理 (4) 2.控制方式 (5) 3.正弦脉宽调制的算法 (8) 四、MATLAB仿真分析 (17) 五、电路设计 (11) 1.主电路设计 (11) 2.控制电路设计 (12) 3.保护电路设计 (14) 4.驱动电路设计 (15) 六、实验总结 (21) 附录 (22) 参考文献 (23)
三相桥式SPWM逆变电路设计 一、课题背景 随着电力电子技术的飞速发展，正弦波输出变压变频电源已被广泛应用在各个领域中，与此同时对变压变频电源的输出电压波形质量也提出了越来越高的要求。对逆变器输出波形质量的要求主要包括两个方面：一是稳态精度高；二是动态性能好。因此，研究开发既简单又具有优良动、静态性能的逆变器控制策略，已成为电力电子领域的研究热点之一。 在现有的正弦波输出变压变频电源产品中，为了得到SPWM波，一般都采用双极性调制技术。该调制方法的最大缺点是它的6个功率管都工作在较高频率(载波频率)，从而产生了较大的开关损耗，开关频率越高，损耗越大。本实验针对正弦波输出变压变频电源SPWM 调制方式及数字化控制策略进行了研究，以SG3525为主控芯片，以期得到一种较理想的调制方法，实现逆变电源变压、变频输出。 正弦逆变电源作为一种可将直流电能有效地转换为交流电能的电能变换装 置被广泛地应用于国民经济生产生活中 ,其中有:针对计算机等重要负载进行断电保护的交流不间断电源 UPS (Uninterruptle Power Supply) ;针对交流异步电动机变频调速控制的变频调速器;针对智能楼宇消防与安防的应急电源 EPS ( Emergence Power Supply) ;针对船舶工业用电的岸电电源 SPS(Shore Power Supply) ;还有针对风力发电、太阳能发电等而开发的特种逆变电源等等.随着控制理论的发展与电力电子器件的不断革新 ,特别是以绝缘栅极双极型晶体管 IGBT( Insulated Gate Bipolar Transistor)为代表的自关断可控型功率半导体器件出现 ,大大简化了正弦逆变电源的换相问题 ,为各种 PWM 型逆变控制技术的实现提供了新的实现方法 ,从而进一步简化了正弦逆变系统的结构与控制. 电力电子器件的发展经历了晶闸管（SCR）、可关断晶闸管（GTO）、晶体管（BJT）、绝缘栅晶体管（IGBT）等阶段。目前正向着大容量、高频率、易驱动、低损耗、模块化、复合化方向发展，与其他电力电子器件相比，IGBT具有高可靠性、驱动简单、保护容易、不用缓冲电路和开关频率高等特点，为了达到这些高性能，采用了许多用于集成电路的工艺技术，如外延技术、离子注入、精细光刻等。 IGBT最大的优点是无论在导通状态还是短路状态都可以承受电流冲击。它的并联不成问题，由于本身的关断延迟很短，其串联也容易。尽管IGBT模块在大功率应用中非常广泛，但其有限的负载循环次数使其可靠性成了问题，其主要失效机理是阴极引线焊点开路和焊点较低的疲劳强度，另外,绝缘材料的缺陷也是一个问题。

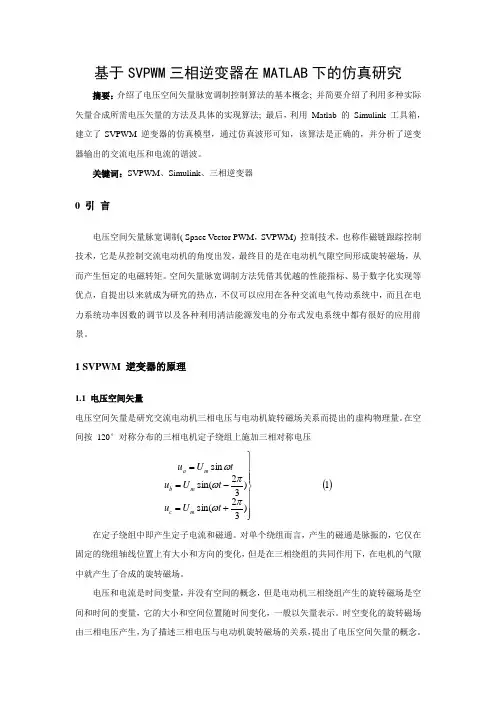

基于电压空间矢量控制的三相逆变器的研究 1、SVPWM逆变电路的基本原理及控制算法 图1.1中所示的三相逆变器有6个开关，其中每个桥臂上的开关工作在互补状态，三相桥臂的上下开关模式得到八个电压矢量，包括6个非零矢量(001)、(010)、(011)、(100)、(101)、(110)和两个零矢量(000)、(111). 图1.-1 三相桥式电压型有源逆变器拓扑结构 在平面上绘出不同的开关状态对应的电压矢量，如图1.2所示。由于逆变器能够产生的电压矢量只有8个，对与任意给定的参考电压矢量，都可以运用这8个已知的参考电压矢量来控制逆变器开关来合成。 3 U(011) 1 U(001)5 U(101) 4 U(100) 6 U(110) 2 U(010) Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ U(000) 7 U(111) β c U θ β u α u 1 sv U2 sv U 3 sv U 图1.2 空间电压矢量分区 图1.2中，当参考电压矢量在1扇区时，用1扇区对应的三个空间矢量U sv1、U sv2、U sv3 来等效参考电压矢量。若1.2 合成矢量 ref U所处扇区N的判断 三相坐标变换到两相β α-坐标： ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? = ? ? ? ? ? ? ? ? ) ( ) ( ) ( 2 3 - 2 3 2 1 - 2 1 - 1 3 2 ) ( ) ( t t t t t u u u u u co bo ao β α （1.1）
根据u α、u β的正负及大小关系就很容易判断参考电压矢量所处的扇区位置。如表1.1所示。 表1.1 参考电压矢量扇区位置的判断条件 可以发现，扇区的位置是与u β、 u u βα-3及u u βα--3的正负有关。为判断方便，我们设空间电压矢量所在的扇区N N=A+2B+3C （1.2） 其中，如果u β ＞0，那么A=1,否则A=0 如果u u βα-3 ＞0，那么B=1,否则B=0 如果u u βα--3 ＞0，那么C=1,否则C=0 1.3 每个扇区中基本矢量作用时间的计算 在确定参考电压矢量的扇区位置后，根据伏秒特性等效原理，采用该扇区三个顶点所对应的三个电压空间矢量来逼近参考电压矢量。以参考电压矢量位于3扇区为例，如图1.3所示，参考电压U ref 与U 4的夹角为γ。 β 1 4 图1.3 电压空间矢量合成示意图 根据伏秒特性等效原理算出 () ???? ? ? ? ?? ????--==-=T T T T V T u T V T u u T s dc s ref dc s ref ref 21021 33321 β β α （1.3）
单相单极性SPWM逆变电路matlab仿真
————————————————————————————————作者：————————————————————————————————日期：
计算机仿真实验报告 专业：电气工程及其自动化班级：11电牵4班 姓名：江流 在班编号：26 指导老师：叶满园 实验日期：2014年5月15日
一、实验名称： 单相单极性SPWM逆变电路MATLAB仿真 二、目的及要求 了解并掌握单相单极性SPWM逆变电路的工作原理； 2.进一步熟悉MA TLAB中对Simulink 的使用及构建模块； 3.进一步熟悉掌握用MA TLAB绘图的技巧。 三、实验原理 1.单相单极性SPWM逆变的电路原理图 2、单相单极性SPWM逆变电路工作方式 单极性PWM控制方式（单相桥逆变）：在Ur和U c的交点时刻控制IGBT的通断，Ur正半周，V1保持通，V2保持断，当Ur>cu时使V4通，V3断，U0=Ud，当UrUc时使V3断，V4通，U0=0。 输出电压波形
四、实验步骤及电路图 1、建立MATLAB仿真模型。以下分别是主电路和控制电路（触发电路）模型：
2、参数设置 本实验设置三角载波的周期为t，通过改变t的值改变输出SPWM矩形波的稠密，从而调节负载获取电压的质量。设置正弦波周期为0.02s，幅值为1。直流电源幅值为97V，三角载波幅值为1.2V，三角载波必须正弦波正半周期输出正三角载波，而在正弦波负半周期输出负三角载波，这可以通过让三角载波与周期与正弦波相同、幅值为1和-1的矩形波相乘实现。 五、实验结果与分析 1、设置三角脉冲波形的周期t=0.02/9s时的仿真结果：
三相SPWM逆变器仿真 一、原理分析 1、基本原理 按照输出交流电压半周期内的脉冲数，脉宽调制（PWM）可分为单脉冲调制和多脉冲调制；按照输出电压脉冲宽度变化规律，PWM可分为等脉宽调制和正弦脉 宽调制（SPWM）。 等脉宽调制产生的电压波形中谐波含量仍然很高，为了使输出电压波形中基波含量增大，应选用正弦波作为调制信号u R。这是因为等腰三角形的载波u T上、下 宽度线性变化，任何一条光滑曲线与三角波相交时，都会得到一组脉冲宽度正比于 该函数值的矩形脉冲。而且在三角载波u T不变条件下，改变正弦调制波u R的周期 就可以改变输出脉冲宽度变化的周期；改变正弦调制波u R的幅值，就可改变输出脉 冲的宽度，进而改变u D中基波u D1的大小。这就是正弦脉宽调制（sine pulse width modulated,SPWM）。 2、正弦脉宽调制方法（此处仅介绍了采样法） SPWM是以获得正弦电压输出为目标的一种脉宽调制方式。这里就以应用最普遍的三相电压源型逆变电路来讨论SPWM具体实现方法。 下图就是三相电压源型PWM逆变器主电路结构图： 图—1 上图为一三相电压源型PWM逆变器，VT1~VT6为高频自关断器件，VD1~VD6为与之 反并联的快速恢复二极管，为负载感性无功电流提供通路。两个直流滤波电容C串 联接地，中点O’可以认为与三相Y接负载中点O等电位。逆变器输出A、B、C三 相PWM电压波形取决于开关器件VT1~VT6上的驱动信号波行，即PWM的调制方式。 假设逆变电路采用双极性SPWM控制，三相公用一个三角形载波u T,三相正弦调制信号u RA、u RB、u RC互差120o,可用A相来说明功率开关器件的控制规律，正如 下图中所示。当u RA>u T时，在两电压的交点处，给A相上桥臂元件VT1导通信号、下桥臂元件VT4关断信号，则A相与电源中点O’间的电压u AO’=E/2。当u RA三相SPWM逆变器
第四章三相SPWM逆变器 4．１三相ＳＰＷＭ逆变器的结构 ＳＰＷＭ逆变器与ＰＷＭ逆变器在主电路方面没有本质的区别，将电压型ＰＡＭ主电路结构中的晶闸管替换为ＩＧＢＴ就成了ＳＰＷＭ型逆变器的主电路结构。ＳＰＷＭ脉宽调制时，瞬时电压以极高的速度切换方向而输出半波内不改变方向，因此，输出电压与输出电流常常方向不一致，这时就需要续流二极管来提供与电压极性相反的电流通道。加上了续流二极管的三相逆变桥，我们就设计好了ＳＰＷＭ逆变器的基本主电路。图４．１是ＳＰＷＭ逆变器的主电路结构，它由六只ＩＧＢＴ组成三相桥式结构，每个桥上反并联了续流二极管。 4.1 SPWM逆变器的主电路图 ＩＧＢＴ器件有自己特有的驱动电路及保护电路，实际中ＩＧＢＴ通常不以单独的形式供货，而是以包括了驱动及保护电路的智能模块（ＩＰＭ）方式提供的。 ＩＰＭ不仅为ＩＧＢＴ器件提供了驱动电路及保护电路，也为整个模块提供了过热保护等。在容量比较小的情况下，ＩＰＭ常常做成多器件结构，例如六单元或七单元结构。六单元结构集成了一个完整的ＳＰＷＭ逆变器，图４．２就是一个六单元ＩＰＭ的结构示意图。七单元ＩＰＭ除一个逆变器外，还把能耗制动用的斩波元器件及附属电路集成在里边了。 4.2 IPM结构
从图４．２看到，六单元模块为五个主电路端子，即直流正负极输入和交流三相输出端子。另外有驱动和保护的控制端子若干，它们是能够和常规控制芯片直接连接或者通过光耦合连接的电压型接口。驱动端子是输入端子，接受外部触发器件，保护端子是输出端子，在保护电路封锁驱动电路的同时发出保护动作信号给外部控制器。主电路端子通常是接线桩形式，控制端子通常是集中插口形式。七单元ＩＰＭ增加了一个连接制动电阻的主电路端子及相应的控制端子。 当容量比较大时，如果ＩＰＭ仍然集成整个逆变器，会产生两个方面的缺点：一是模块的体积和重量加大，给安装和布置带来困难，也不利于散热；二是当模块中局部元器件损坏时需要更换整个模块，而大容量的模块的成本必然更高，因此使维护成本增加了。 所以，容量比较大时，ＩＰＭ以两个或者一单元的形式提供。两单元ＩＰＭ包括一个逆变桥臂的所有器件，即两个ＩＧＢＴ、续流二极管、驱动及保护电路。一单元ＩＰＭ包括一个ＩＧＢＴ和它的续流二极管、驱动及保护电路。 逆变器的输出主电路中，还需要连续用于限制电压变化率的缓冲电路。ＩＧＢＴ的驱动电路、保护电路以及包括缓冲电路在内的其他附加辅助电路的具体接线原理。 4.2异步电动机按磁通定向的矢量控制原理 一、电动机合成磁通势及磁链 合成磁通势及磁链是指气隙合成磁通势和气隙磁链。如果计及定转子绕组漏磁影响，还有另外两个合成磁通势和磁链：定子合成磁通势和定子磁链；转子合成磁通势和转子磁链，三种合成磁通势和磁链定义如下。 （一）气隙磁链 是定子、转子通过气隙相互交链的那部分磁链： = + (4-1) 式中：为定、转子绕组之间的互感；为由定子电流产生，穿过气隙与转子绕组交链的那部分磁链； 为由转子电流产生，穿过气隙与定子绕链的那部分磁链。 是由气隙合成磁通势产生的。 （二）定子磁链 是气隙磁链与定子漏磁链之和。 = + = ++ =+（4-2） 式中：为定子绕组漏感；为定子绕组全电感，=+；为定子电流产生的全部磁链。 是由定子合成磁通势产生的。 （三）转子磁链 是气隙磁链与转子漏磁磁链之和。 = += ++ =+（4-3） 式中：为转子绕组漏感；为转子绕组全电感，=+；为转子电流产生的全部磁链（包括漏磁 链）。 是由转子合成磁通势产生的。 根据上述分析结果，可以作出磁链方向图，如图4-3所示。、、均可以同步角速度旋转。
题目如下： 使用IGBT完成逆变电路仿真，直流电压300V。阻感负载，电阻值1Ω，电感值3mH。调制深度m=0.5。输出基波频率50Hz，载波频率为基频15倍，即750Hz。分别按下列要求仿真输入输出波形，进行谐波傅里叶分析。绘制主要器件的工作波形。 1，单极性SPWM方式下的单相全桥逆变电路仿真，及双极性SPWM方式下的单相全桥逆变电路仿真。对比两种调制方式的不同。 题目中需要做单极性与双极型SPWM的单相全桥逆变电路仿真，那么首先了解一下SPWM的原理。 SPWM控制的基本原理 PWM（Pulse Width Modulation）控制就是对脉冲的宽度进行调制的技术。即通过对一系列脉冲的宽度进行调制，来等效地获得所需要的波形。PWM控制技术在逆变电路中的应用最为广泛，对逆变电路的影响也最为深刻，PWM控制技术在逆变电路中的应用也最具代表性。面积等效原理是PWM控制技术的重要理论基础，即在采样控制中，冲量相等而形状不同的窄脉冲加在具有惯性的同一环节上时，其效果基本相同。其中，冲量指的是窄脉冲的面积；效果基本相同是指环节的输出响应波形基本相同。如图1.1所示，三个窄脉冲形状不同，但是它们的面积都等于1， 图1.1 SPWM控制如下：
如图1-2是单相PWM逆变电路VT1~VT4是四个IGBT管，VD1~ VD4是四个二极管，调制电路作为控制电路控制IGBT导通与关断来得到所需要的波形。 图1-2 计算法和调制法： SPWM逆变电路主要有两种控制方法：计算法和调制法。计算法是将PWM脉冲宽度的波形计算出来，显然这种方法是很繁琐的，不采用。调制法是用一个三角波作为载波，将一正弦波作为调制信号进行调制。我们采用调制法。因为等腰三角波上下宽度与高度呈线性关系且左右对称，当它与一个平缓变化的正弦调制信号波相交时，在交点时刻就可以得到宽度正比于正弦信号波幅度的脉冲 单极性与双极型的控制方法如下： 1单极性PWM控制方式： 如图1-3所示，在u r和u c的交点时刻控制IGBT的通断 u r正半周，VT1保持通，VT2保持断 . 当u r>u c时使VT4通，VT3断，u o=u d当u rPWM逆变器Matlab仿真设计

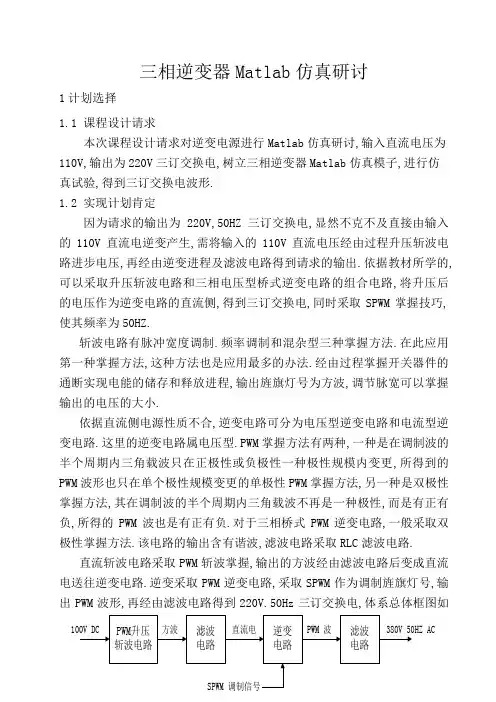

PWM逆变器MATLAB仿真 1设计方案的选择与论证 从题目的要求可知，输入电压为110V直流电，而输出是有效值为220V的交流电，所以这里涉及到一个升压的问题，基于此有两种设计思路第一种是进行DC-DC升压变换再进行逆变，另一种是先进行逆变再进行升压。除此之外，要得到正弦交流电压还要考虑滤波等问题，所以这两种方案的设计框图分别如下图所示： 图1-1方案一：先升压再逆变 图1-2方案二：先逆变，再升压 方案选择： 方案一：采用DC-DC升压斩波电路其可靠性高、响应速度、噪声性能好，效率高，但不适用于升压倍率较高的场合，另外升压斩波电路在初期会产生超调趋势(这一点将在后文予以讨论)，在与后面的逆变电路相连时必须予以考虑，我们可以采用附加控制策略的办法来减小超调量同时达到较短的调节时间，但这将增加逆变器的复杂度和设计成本。 方案二：采用变压器对逆变电路输出的交流电进行升压，这种方法效率一般可达90%以上、可靠性较高、抗输出短路的能力较强，但响应速度较慢，体积大，波形畸变较重。 从以上的分析可以看出两种方案有各自的优缺点，但由于方案二设计较为简便，因此本论文选择方案二作为最终的设计方案，但对于方案一的相关容也会在后文予以讨论。 2逆变主电路设计 2.1逆变电路原理及相关概念
逆变与整流是相对应的，把直流电变为交流电的过程称为逆变。根据交流侧是否与交流电网相连可将逆变电路分为有源逆变和无源逆变，在不加说明时，逆变一般指无源逆变，本论文针对的就是无源逆变的情况；根据直流侧是恒流源还是恒压源又将逆变电路分为电压型逆变电路和电流型逆变电路，电压型逆变电路输出电压的波形为方波而电流型逆变电路输出电流波形为方波，由于题目要求对输出电压进行调节，所以本论文只讨论电压型逆变电路；根据输出电压电流的相数又将逆变电路分为单相逆变电路和三相逆变电路，由于题目要求输出单相交流电，所以本论文将只讨论单相逆变电路。 2.2逆变电路的方案论证及选择 从上面的讨论可以看出本论文主要讨论单相电压型无源逆变电路，电压型逆变电路的特点除了前文所提及的之外，还有一个特点即开关器件普遍选择全控型器件如IGBT，电力MOSFET等，有三种方案可供选择，下面分别予以讨论： 方案一：半桥逆变电路，如下图所示，其特点是有两个桥臂，每个桥臂有一个可控器件和一个反并联二极管组成。在直流侧接有两个相互串联的足够大的电容，两个电容的连接点为直流电源的中点。反并联二极管为反馈电感中储存的无功能量提供通路，直流侧电容正起着缓冲无功能量的作用。其优点为简单，使用器件少，缺点为输出交流电压的幅值仅为直流电源电压的一半，且直流侧需要两个电容器串联，工作时还要控制两个电容器电压的均衡，因此它只适用于几千瓦以下的小功率逆变电路。 VD2 图2-1 半桥逆变电路 方案二：全桥逆变电路，如下图所示：其特点是有四个桥臂，相当于两个半桥电路的组合，其中桥臂1和4作为一对，桥臂2和3作为一对，成对的两个桥臂同时导通，两对
用MATLAB 仿真一个单相全桥逆变器，采用单极性SPWM 调制、双极性SPWM 调制或者单极倍频SPWM 调制的任意一种即可，请注明仿真参数，并给出相应的调制波波形，载波波形，驱动信号波形、输出电压（滤波前）波形。 本文选用双极性SPWM 调制。 1双极性单相SPWM 原理 SPWM 采用的调制波的频率为s f 的正弦波t U U s sm S ωsin =，s s f πω2=；载波c u 是幅值为cm U ，频率为c f 的三角波。载波信号的频率与调制波信号的频率之比称为载波比，正弦调制信号与三角波调制信号的幅值之比称为深度m 。通常采用调制信号与载波信号相比较的方法生成SPWM 信号.当Us>Uc 时，输出电压Uo 等于Ud,当Us 交流调速系统课程设计题目：三相桥式SPWM逆变器的仿真设计 班级：0 姓名： 学号： 指导老师： 目录 摘要 (2) 关键词 (2) 绪论 (2) 三相桥式SPWM逆变器的设计内容及要求 (3) SPWM逆变器的工作原理 (3) 1 工作原理 (5) 2 控制方式 (6) 3 正弦脉宽调制的算法 (9) MATlAB仿真设计 (12) 硬件实验 (19) 实验总结 (23) 附录 Matab简介 (24) 参考文献 (24) 三相桥式SPWM逆变电路设计 摘要： 随着电力电子技术的飞速发展，正弦波输出变压变频电源已被广泛应用在各个领域中，与此同时对变压变频电源的输出电压波形质量也提出了越来越高的要求。对逆变器输出波形质量的要求主要包括两个方面：一是稳态精度高；二是动态性能好。因此，研究开发既简单又具有优良动、静态性能的逆变器控制策略，已成为电力电子领域的研究热点之一。 在现有的正弦波输出变压变频电源产品中，为了得到SPWM波，一般都采用双极性调制技术。该调制方法的最大缺点是它的6个功率管都工作在较高频率(载波频率)，从而产生了较大的开关损耗，开关频率越高，损耗越大。本实验针对正弦波输出变压变频电源SPWM调制方式及数字化控制策略进行了研究，以SG3525为主控芯片，以期得到一种较理想的调制方法，实现逆变电源变压、变频输出。 关键词：逆变器SPWM逆变器的工作原理正弦脉宽调制的调制算法单极性正弦脉宽调制双极性正弦脉宽调制自然采样法规则采样法双极性正弦波等面积法 一、绪论 正弦逆变电源作为一种可将直流电能有效地转换为交流电能的电能变换装置被广泛地应用于国民经济生产生活中,其中有:针对计算机等重要负载进行断电保护的交流不间断电源UPS (Uninterruptle Power Supply) ;针对交流异步电动机变频调速控制的变频调速器;针对智能楼宇消防与安防的应急电源EPS ( Emergence Power Supply) ;针对船舶工业用电的岸电电源SPS(Shore Power Supply) ;还有针对风力发电、太阳能发电等而开发的特种逆变电源等等.随着控制理论的发展与电力电子器件的不断革新,特别是以绝缘栅极双极型晶体管IGBT( Insulated Gate Bipolar Transistor)为代表的自关断可控型功率半导体器件出现,大大简化了正弦逆变电源的换相问题,为各种PWM 型逆变控制技术的实现提供了新的实现方法,从而进一步简化了正弦逆变系统的结构与控制. 电力电子器件的发展经历了晶闸管（SCR）、可关断晶闸管（GTO）、晶体管（BJT）、绝缘栅晶体管（IGBT）等阶段。目前正向着大容量、高频率、易驱动、低损耗、模块化、复合化方向发展，与其他电力电子器件相比，IGBT具有高可靠性、驱动简单、保护容易、不用缓冲电路和开关频率高等特点，为了达到这些高性能，采用了许多用于集成电路的工艺技术，如外延技术、离子注入、精细光刻等。 IGBT最大的优点是无论在导通状态还是短路状态都可以承受电流冲击。它 《电力电子技术》课程设计说明书三相桥式PWM逆变电路的设计院、部：电气与信息工程 学生姓名：刘远治 指导教师：桂友超职称副教授 专业：电气工程及其自动化 班级：电气本1104班 完成时间：2014年06月 摘要 本文设计了一个三相桥式PWM控制的逆变电路。PWM控制就是对脉冲的宽度进行调制的技术,如果脉冲的宽度按正弦规律变化而和正弦波等效的PWM波形,也称为SPWM波形。该设计包括主电路、驱动电路、SPWM信号产生电路、过流保护等方面的设计。该逆变器主电路采用的开关器件是IGBT；如需实物制作，驱动电路可采用现在大功率MOSFET、IGBT专用驱动芯片IR2110；PWM信号产生电路可采用CD4538芯片控制产生。 关键词：三相桥式；主电路；IR2110；CD4538 Abstract This paper designed a three-phase PWM controlled inverter bridge circuit. PWM control is on the pulse width modulation technology, if the pulse width changes according to sine law and the sine wave PWM waveform equivalent, also known as SPWM waveform. The design includes the main circuit, driver circuit, SPWM signal generation circuit, over-current protection and other aspects of design. The inverter main circuit uses IGBT; If you need make it real, driver circuit can use high-power MOSFET, IGBT dedicated driver chip IR2110; PWM signal generation circuit controlled by the CD4538 chip produced。 Key words three-phase bridge; main circuit; IR2110; CD4538 H桥逆变器 S P W M M A T L A B仿真文档编制序号：[KKIDT-LLE0828-LLETD298-POI08] MATLAB仿真技术大作业 题目：H桥逆变器SPWM仿真 单相逆变器（H桥）。直流电压500V，使用直流电压源模块；逆变器用Universal Bridge模块，器件选IGBT。负载用阻感串联负载，电阻1，电感15mH。 使用三角波作为载波，载波频率750Hz，调制度，基波频率50Hz。仿真时间秒，使用ode23tb求解器。 本次仿真关注稳态时的情况。分析谐波成分时，取秒之后的2个工频周期的波形进行分析，基波频率50Hz，最大频率3500Hz。 1、双极性SPWM仿真 采用双极性SPWM，完成以下内容： (1)在同一副图中，画出载波与调制波的波形 ； (2)记录逆变器的输出电压（即负载两端的电压）波形，采用Powergui模块中FFT Analysis子模块进行谐波分析， （3） (a)分析基波电压是否与理论公式相符； 基本相符，理论值为500*=400，实际值，相对误差% (b) 分析电压谐波成分，并给出结论； 谐波集中在载波频率（750hz）及其整数倍附近 (3)记录负载电流的波形，并进行谐波分析。 谐波分析 负载电流谐波成分与电压基本一致。 2、单极性SPWM仿真 采用单极性SPWM，重复上述仿真，即，完成以下内容： (1)在同一副图中，画出载波与调制波的波形； (2) 记录逆变器的输出电压（即负载两端的电压）波形，采用Powergui模块中FFT Analysis子模块进行谐波分析， 谐波分析 (a) 分析基波电压是否与理论公式相符； 基本相符 (b) 分析电压谐波成分，并给出结论； 谐波分别很散，与理论不符 (3)记录负载电流的波形，并进行谐波分析。 (4)对比分析单极性SPWM，双极性SPWM输出电压谐波成分的特点，在相同LC 滤波器参数时，其负载电流THD的情况。 单极性谐波应该少，实际仿真结果反而多 3、级联H桥逆变器仿真 两个H桥级联，每个桥的逆变器参数都与前面的相同。负载为阻感串联负载，电阻1，电感15mH。 课程设计任务书 学生姓名：专业班级： 指导教师：工作单位： 题目: PWM逆变器Matlab仿真 初始条件： 输入110V直流电压； 要求完成的主要任务:（包括课程设计工作量及其技术要求，以及说明书撰写等具体要求） 1、得到输出为220V、50Hz单相交流电； 2、采用PWM斩波控制技术； 3、建立Matlab仿真模型； 4、得到实验结果。 时间安排： 课程设计时间为两周，将其分为三个阶段。 第一阶段：复习有关知识，阅读课程设计指导书，搞懂原理，并准备收集设计资料，此阶段约占总时间的20%。 第二阶段：根据设计的技术指标要求选择方案，设计计算。 第三阶段：完成设计和文档整理，约占总时间的40%。 指导教师签名：年月日 系主任（或责任教师）签名：年月日 目录 摘要 (1) 1设计方案的选择与论证 (2) 2逆变主电路设计 (2) 2.1逆变电路原理及相关概念 (2) 2.2逆变电路的方案论证及选择 (3) 2.3建立单相桥式逆变电路的S IMULINK的仿真模型 (4) 2.3.1模型假设 (5) 2.3.2利用MATLAB/Simulink进行电路仿真 (5) 3正弦脉宽调制(SPWM)原理及控制方法的SIMULINK仿真 (6) 3.1正弦脉冲宽度调制(SPWM)原理 (6) 3.2SPWM波的控制方法 (7) 3.2.1双极性SPWM控制原理及Simulink仿真 (7) 3.2.2单极性SPWM控制原理及Simulink仿真 (9) 4升压电路的分析论证及仿真 (11) 4.1B OOST电路工作原理 (11) 4.2B OOST电路的S IMULINK仿真 (12) 5滤波器设计 (13) 6 PWM逆变器总体模型 (15) 7心得体会 (18) 参考文献 (19)基于MATLAB的三相桥式PWM逆变电路资料
