地基与基础之桩基桩机安装及拆卸专项方案范本

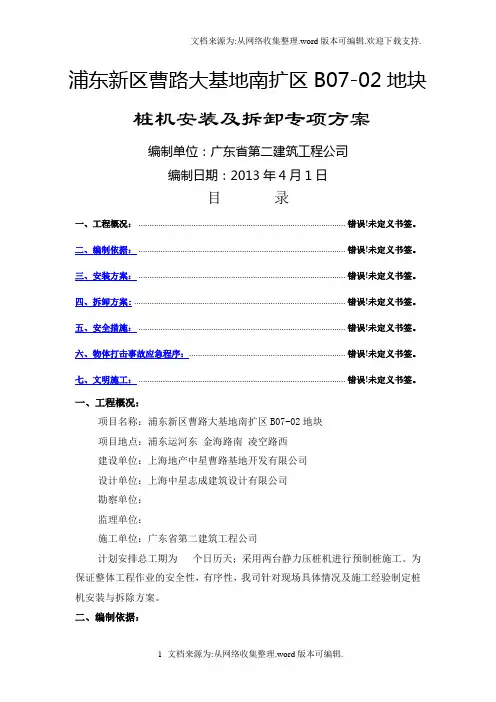

浦东新区曹路大基地南扩区B07-02地块桩机安装及拆卸专项方案
编制单位：广东省第二建筑工程公司
编制日期： 4月1日
目录
一、工程概况： ............................................................ 错误!未定义书签。
二、编制依据： ............................................................ 错误!未定义书签。
三、安装方案： ............................................................ 错误!未定义书签。
四、拆卸方案:............................................................... 错误!未定义书签。
五、安全措施： ............................................................ 错误!未定义书签。
六、物体打击事故应急程序： .................................... 错误!未定义书签。
七、文明施工： ............................................................ 错误!未定义书签。
一、工程概况：
项目名称：浦东新区曹路大基地南扩区B07-02地块
项目地点：浦东运河东金海路南凌空路西
建设单位：上海地产中星曹路基地开发有限公司
设计单位：上海中星志成建筑设计有限公司
勘察单位：
监理单位：
施工单位：广东省第二建筑工程公司
计划安排总工期为个日历天；采用两台静力压桩机进行预制桩施工。为保证整体工程作业的安全性，有序性，我司针对现场具体情况及施工经验制定桩机安装与拆除方案。
二、编制依据：
桩工机械设备使用说明书
JG/T5006-1992《桩架技术条件》
JG/T5107-1999《液压式压桩机》
GB/T5972- 《起重机钢丝绳保养、维护、安装、检验和报废》
《建筑机械使用安全技术规程》（JGJ33- ）
三、安装方案：
(一)、安装准备
在现场进行桩机安装工作，选场地较为平整、宽敞无障碍物且地耐力足够，另外便于施工的地点进行安装，桩机零部件在
进场时，由机长安排桩机各部件的堆放位置，汽吊员严格根据指挥员的指挥操作，其它人员仔细检查各零部件是否完好，角铁等部件均应编号，以免弄错。按桩机安装顺序，分批次安排组件进场。需配合吊车进行安装。
(二)、桩机安装
1、在安装场地中，按规定的安装间距安装两个长路行走基板
（大船），并装上液压装置（顶管），接着再安放与行走基板垂直的两个短路行走基板（小船）。
2、安装长路行走基板上的两根纵向横梁，将横梁固定在顶管
上，而且螺栓将其紧密固定，之后再安装短路行走基板上的两根横向横梁，将其与纵向横梁紧密连接，再安装中间两根横梁，从而组成上部平台。
3、组装挺管（井架），先安装底部一节挺管，安装时，用汽车
吊两点缘点绑扎吊起，将其有铰接孔与龙门横梁进行铰接穿销，另一端支承在支撑架上，第一节挺管安装完成后，利用汽车吊两点绑扎起吊第二节挺管，将挺管稳定在第一节挺管高度位置进行安接，安接完成后，用汽车吊吊住安装好的挺管，同时移动支撑架至第二节挺管前端位置，再按照安装第二节挺管的方法，继续安装第三、第四节挺管，其中在安装第四节挺管之前，先将飞机头（顶部定滑轮装置）安装完成。待其它组件完成后提升竖立。
4、在平台上安装各类卷扬机及操作室，同时电工开始从总配电
箱接线，并将其接入桩架操作室，接线的操作规程严格按照使用说明书及有关安全用电规定进行，接线完成后，对整个线路卷扬机的机械性能（刹车、灵敏度）进行仔细的检查，以确保电机的安全运行和施工的正常化。在试运转符合要求后，才可正常运行。
5、安装斜撑杆及人字架和穿绕钢缆绳。将钢缆绳穿梭于挺管、
人字架及桩架后横梁上的定滑轮，在穿钢缆绳前，先对整根钢缆绳及滑轮进行认真的检查，如发现存在安全隐患，就立即进行加固处理或更换，并通知现场安全员，坚决杜绝使用存在安全隐患的部件。穿绕钢丝缆，在人员登高穿绕钢丝缆时，必须系好安全带进行操作，并在穿绕后仔细穿绕校对线路的准确性。
6、提升挺管，钢丝绳穿绕完成后，再仔细校对钢丝绳穿绕线路
及电路的准确性，并认真检查电源电压，使其保持在额定电压范围内，并考虑桩机后台的压重是否足够，确认其均符合时现提升挺管，在提升挺管时，指挥员必须让所有人员离开挺管两侧边缘至少30米以上，并时刻要注意周围的动静，不能让任何人员靠近桩架。当挺管与斜撑提升到斜撑的伸缩杆能够与桩机平台上的斜撑铰接件连接时，停止提升，先将斜撑与铰接件连接并固定。然后，再利用斜撑进行提升挺管，直至挺管与桩机平台成垂直位置（要求垂直度在1‰内）。
7、安装送桩管，将在场地上已组装完成的送桩管安装到挺管
上，然后再穿绕送桩管上的钢丝绳。
8、连接各液压管线，在连接时，不得将管线强行弯曲，并防止
液压油过多流损。
9、安装配重，在安装配重前，对各紧固件进行逐一检查，防止
因紧固件的松动而造成构件变形。配重按设计压桩力进行计算后堆放，并绑扎固定。
10、整机安装完毕，进行供电系统、液压系统、起重设备试验、
运行、检验工作。
(三)、桩机装配安全技术检查要点初步了解施工现场概况，确定设备堆放位置，桩机进场后要检查进场设备配件是否齐全，功能完好，做好基本准备工作后开始装配，重点对以下部分内容进行检查：
1、装配前准备工作（1）掌握现场基本资料；有作业区周围竖立施工围栏和相关警示牌。（2）合理确定桩机设备的停放位置：根据现场情况，首先要远离河塘、泥浆坑、高压线、软弱土层、周围建筑物等；尽量选择在第一根施工的桩位附近堆放停靠。（3）清理装配现场障碍物、平整场地，必要时铺设垫块或枕木扩大桩机承托面积；大吨位（静力压）桩机停置场地平均地基承载力应不低于35kPa。桩机安装前务必将溢流阀压力值调为零。
（4）检查设备配件、辅助施工设备是否齐全，如配重、导管、电焊机、检测仪器等，施工前应按其相应安全技术规程标准进行检查，其安放位置应方便施工管理。（5）合理安排电气控制线路铺设位置和方向，尽量缩短桩机与配电（箱）柜之间的距离，减少线路功率损耗。一情况下，作业点（桩位）与电力供应点距离控制在200m内为宜，启动电压降不大于额定电压10％；夜间施工必须配置充分的、独立敷设线路的照明点位。（6）非装配人员应远离设备装配现场。
2、机械部件装配检查根据不同类型桩机特点，按厂家说明书要求顺序装配，注重以下几点检查事项：（1）主要受力结构杆件及行走机构没有（焊缝）裂纹、扭曲变形、严重锈蚀等情况，如钻孔机导向槽变形影响桩身垂直度，振动类桩机立柱导轨变形影响振动锤滑行等。安装时应控制好两个纵向行走机构的安装间距，使底盘平台能正确对位。（2）杆件、锤箱等各位置（高强）螺栓、法兰、销轴等紧固部（扣）件连接必须可靠紧密。（3）及时更换老化、损坏、磨损严重的配件。（4）钢丝绳没有断股、严重锈蚀磨损现象，保护油脂涂抺均匀；在吊钩、滑轮等部位应有可靠的防脱钩保险、防钢丝绳跳槽等保护装置；严格执行报废标准，及时更换不合格的钢丝
绳。（5）电流（压）表、油压表等控制仪表工作状态良好。（6）电机、卷扬机等传动部件安全防护罩完好无损。（7）水油控制阀门、电气按钮开关密封良好、启动自如。
3、传动系统及油路、润滑检查桩机的传动系统由机械、液压动系统综合组成，完成机械杆件装配后，应重点检查传动系统及其润滑、油路工作及保护状况。（1）根据厂家使用手册要求，按时、按季、按质更换与传动部件相对应的、适应季节温度要求的机械油、齿轮油、润滑油脂等。（2）电动机、变（减）速箱、齿轮、卷扬机、液压等传动部件磨损值不得超标且工作正常。（3）传动部件滑轮、导向装置、转动轴转动自如，油脂涂抺均匀，如液压缸、振动（锤）箱等部位。（4）检查油路管、接头管夹是否破损、松动、渗油、泄漏、密封件应完好。（5）液压泵、阀等元件清洁干净、固定牢靠，液压油经过严格过滤，其油粘度、清洁度正常。
4、电气控制线路检查（1）配置岗位培训合格的专业电工，专人管理桩机施工电气控制系统，严格执行配电安全管理技术标准，经常巡视现场用电
箱拒线路和控制开关，发现隐患应及时报告并修复。（2）桩机设备、辅助施工设备配置各自专用开关配电箱，门锁齐全，实行“一机一闸”制度。（3）供电线路应满足桩机用电功率、电压要求，电缆线截面必须与桩机用电功率匹配。（4）电动机三相接线正确符合电气原理图、绝缘测试值合格（如大于0.5MΩ），其接线盒内端子接线正确可靠、端子没有松动脱落、绝缘良好。（5）对电缆线进行外观和内部绝缘、导通实验检查，检查有否破损、内部芯线断裂、芯线之间绝缘测试值必须满足使用手册要求（如大于 2 MΩ）等。（6）电气控制线路宜架空敷设或加设钢管保护等措施，严禁重物碾压、受拉，电器主回路与机体间耐压实验合格。（7）配电箱内安装符合标准的漏电、隔离、短路、失压、过流等保护装置，电气系统防雷、接零接地线路联接良好，电阻值符合要示（如接地电阻应小于4Ω）。（8）其它电气部件的绝缘、接触良好，联结牢固、线路通畅、控制电信号反映正确。
5、其它注意事项
（1）桩机的安装或拆卸作业，应有专人负责，统一指挥，角铁等部件均应编号，以免弄错。
（2）角铁与其它部件堆放时要用楞木垫起，抬运时要同时放
