led驱动芯片型号有哪些_十款led驱动芯片电路设计
怎么选择自己合适的LED驱动IC？
1、市场褒贬不一的LED驱动IC-AMC7150在当时AMC7150还是不错的，我想了想还是提提，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。
在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。比如1W串3颗或3W1颗LED设计是稳定的。
目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED市场。价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。
这个IC驱动1-7颗1WLED。效率可达92%，6-28V电压输入范围降压型驱动应用设计。比前面两款IC最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。
大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V电压降压恒流驱动1-7pscLED，线路简洁实用。设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。
总体电子物料成本要略高于前款IC。

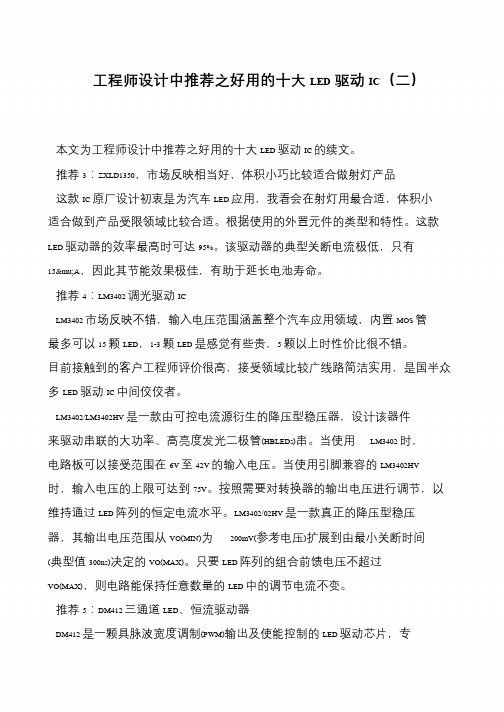

LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。
LM3404和LM3402的线路一样，不同的是电流可以达到1A，驱动1-15pcsLED性价比较高。
上面所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，小体积，降低设计综合成本，故障率也会降低。因其目前IC工艺制成、成本等原因大于1A以上的LED驱
LED 常用芯片技术资料 1、列电子开关74HC595 （串并移位寄存器） 第14脚DATA ，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。 第13脚EN ，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。第12脚STB ，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能 将移入的数据送QA~QH口输出。 第11脚CLK ，时钟口，每一个时钟信号将移入一位数据到寄存器。 第10脚SCLR ，复位口，只要有复位信号，寄存器内移入的数据将清空，一般接VCC 。第9脚DOUT ，串行数据输出端，将数据传到下一个。第15、1~7脚，并行输出口也就是驱动输出口，驱动LED 。 2、译码器 74HC138 第1~3脚A 、B 、C ，二进制输入脚。第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A 、B 、C 信号控制。其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。
3、缓冲器件74HC245 第1脚DIR ，输入输出端口转换用，DIR=“1” A输入B 输出，DIR=“0” B输入A 输出。第2~9脚“A ”信号输入输出端；第11~18脚“B ”信号输入输出端。 第19脚G ，使能端，为“1”A/B端的信号将不导通，为“0”时A/B端才被启用。
4、4953的作用：行驱动管，功率管。 1、3脚VCC ， 2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。 5、74HC04的作用：6位反相器。 信号由A 端输入Y 端反相输出，A1与Y1为一组，其它类推。例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。 6、 74HC126（四总线缓冲器）正逻辑 Y=A 2、SDI 串行数据输入端 3、CLK 时钟信号输入端， 4、LE 数据锁存控制端 5~20、恒流源输出端 21、OE 输出使能控制端 22、SDO 串行数据输出端，级联下一个芯片 23、R-EXT 外接电阻，控制恒流源输出端电流大小
大功率LED 的驱动电路设计（PT4115应用） 摘要：LED （light emitting diode ）即发光二极管，是一种用途非常广泛的固体发光光源，一种可以将电能转化为光能的电子器件。由于LED 具有节能、环保、使用寿命非常长，LED 元件的体积非常小，LED 的发出的光线能量集中度很高，LED 的发光指向性非常强，LED 使用低压直流电即可驱动，显色性高（不会对人的眼睛造成伤害）等优点，LED 被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大领域。而且随着LED 研发技术的不断突破，高亮度、超高亮度、大功率的LED 相继问世，特别是白光LED 的发光效率已经超过了常用的白炽灯，正朝着常照明应用的方向发展，大有取代传统的白炽灯甚至节能灯的趋势。 本论文主要介绍采用恒流驱动方式实现驱动电路，并且提出一种基于恒流驱动芯片PT4115的高效率的大功率LED 恒流驱动解决方案。该种驱动电路简单、高效、成本低，适合当今太阳能产品的市场化发展。。 关键词：大功率LED ；驱动电路；恒流驱动芯片PT4115 一、LED 主要性能指标： 1）LED 的颜色：目前LED 的颜色主要有红色,绿色,蓝色,青色,黄色,白色,暖白,琥珀色等其它的颜色； 2）LED 的电流：一般小功率的LED 的正向极限电流多在20mA 。但大功率LED 的功率至少在1W 以上，目前比较常见的有1W 、3W 、5W 、8W 和10W 。1W LED 的额定电流为350mA,3W LED 的750mA 。 3）LED 的正向电压：LED 的正极接电源正极,负极接电源负极。一般1W 的大功率LED 的正向电压为3.5V~3.8V 。 4）LED 的反向电压：所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏 LED 发光强度：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的(发)光强(度)，单位为坎德拉（cd ）。 5）LED 光通量：光源在单位时间内发射出的光量称为光源的发光通量。单位为流明(lm)。如1W 大功率LED 的光通量一般为60~80LM 。 6）LED 光照度：1流明的光通量均匀分布在1平方米表面上所产生的光照度.，单位为勒克斯(lx)。 7）LED 显色性：光源对物体本身颜色呈现的程度称为显色性，也就是颜色逼真的程度。 8）LED 的使用寿命：LED 一般可以使用50,000小时以上。 9）LED 发光角度：二极管发光角度也就是其光线散射角度，主要靠二极管生产时加散射剂来控制。 二、大功率LED 的驱动方式： LED 驱动简单的来讲就是给LED 提供正常工作条件(包括电压,电流等条件)的一种电路,也是LED 能工作必不可少的条件,好的驱动电路还能随时保护LED ，避免LED 被损坏。 LED 驱动通常分为以下三种方式： (1) 镇流电阻驱动：就是简单的的在LED 变LED 的驱动电流.。 LED 的工作电流为： R U U I L -= 所以I 与镇流电阻R 成反比；当电源电压U 时，R 能限制I 的过量增长，使I 不超出LED
LED驱动电源设计芯片的选用技巧介绍LED光源的技术日趋成熟，每瓦发光流明迅速增长，促使其逐年递减降价。LED绿色灯具的海量市场和持续稳定数年增长需求将是集成电路行业继VCD、DVD、手机、MP3之后的消费电子市场的超级海啸！LED灯具的高节能、长寿命、利环保的优越性能获得普遍的公认。 1、LED高节能：直流驱动，超低功耗(单管0.03~1W)电光功率转换接近100%，相同照明效果比传统光源节能80%以上。 2、LED长寿命：LED光源被称为长寿灯。固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5万到10万小时，比传统光源寿命长10倍以上。 3、LED利环保：LED是一种绿色光源，环保效益更佳。光谱中没有紫外线和红外线，热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触摸，属于典型的绿色照明光源。 LED光源工作特点 照明用LED光源的VF电压都很低，一般情况下为2.75~3.8V，IF一般为15~1，400mA。因此，LED驱动IC的输出电压是VFxN或VFx1，IF保持恒流在15~1，400mA。LED灯具使用的LED光源有小功率(IF为15~20mA)和大功率(IF大于200mA)二种。小功率LED 多用做制作LED日光灯、装饰灯、格栅灯。大功率LED被用来做家庭照明灯、射灯、水底灯、洗墙灯、路灯、隧道灯、汽车工作灯等。功率LED光源是低电压、大电流驱动的器件，其发光强度由流过LED的电流大小决定。电流过大会引起LED光衰减，电流过小会影响LED的发光强度。因此，LED的驱动需要提供恒流电源，以保证大功率LED使用的安全性，
自动化学院 电子基础课程设计任务书 系班学生： 课题名称：LED驱动电路的设计与制作 课题要求：一、1、工作电源：交流220伏 2、LED功率为3W 二、完成原理图、PCB图设计 三、完成安装及调试。 四、写出设计报告。 课题内容： 第一周：查找相关资料；方案设计。 第一周：设计原理图、PCB图。 第二周：完成安装及调试。撰写报告 主要参考资料： [1].王庆主编. Protel99SE & DXP 电路设计教程. 电子工业出版, 2006.6 [2].康华光等. 电子技术基础（模拟部分第五版）.高等教育出版社, 1999.6 [3].康华光等. 电子技术基础（数字部分第五版）.高等教育出版社, 1999.6 时间：2009年1月5日
自动化学院 电子基础课程设计评分标准 平时表现评分：（20%） 优秀：（90-100） 遵守纪律，尊敬老师，爱护设备，工作量饱满，动手能力强，无缺勤,很好按课题进度进行。 良好：（80-89） 遵守纪律，爱护设备，工作量饱满，动手能力较强，考勤情况良好，较好按课题进度进行。 中等：（70-79） 遵守纪律，爱护设备一般，工作量一般，动手能力一般，偶尔缺勤，基本按课题进度进行。 及格：（60-69） 遵守纪律一般，人为因素损坏设备，工作量一般，动手能力差，偶尔缺勤，能按课题进度进行。 不及格：（59以下） 不遵守纪律，人为因素损坏设备，有技术安全事故，工作量不饱满，动手能力很差，经常迟到，早退，缺勤。 课题完成情况评分：（50%） 优秀：（90-100） 全部完成任务书要求，完成质量优良、结果正确，所完成的设计有一定的独立见解。 良好：（80-89） 全部完成任务书要求，完成情况良好，所完成的设计正确，解决了一些实际问题，结果正确。 中等：（70-79） 基本完成任务书要求，完成质量尚好，所完成的设计基本正确，但存在一些不足。 及格：（60-69） 基本完成任务书要求，完成质量尚好，所完成的设计基本正确，但有小错误。 不及格：（59以下） 未完成任务书要求，所作的设计有严重错误，基本概念不清。 电子基础课程设计报告质量评分（30%） 1、文献资料收集、整理、分析；对课题研究意义的阐述；文字精练、流畅、绘图整洁、符合标准规范、字体工整； 2、基本概念、基本理论及专业知识掌握扎实，运用灵活；设计思路、设计内容、计算方法及结果、计算机运用正确无误； 3、试验数据的获取（软件调试方法及过程）试验过程（调试过程）的正确性； 4、电子基础课程设计的结论，存在的问题，研究结果的创新性；
LED驱动芯片的选用技巧 LED光源的技术日趋成熟，每瓦发光流明迅速增长，促使其逐年递减降价。LED绿色灯具的海量市场和持续稳定数年增长需求将是集成电路行业继VCD、DVD、手机、MP3之后的消费电子市场的超级海啸！ LED灯具的高节能、长寿命、利环保的优越性能获得普遍的公认。 1、LED高节能：直流驱动，超低功耗（单管0.03~1W）电光功率转换接近100%，相同照明效果比传统光源节能80%以上。 2、LED长寿命：LED光源被称为长寿灯。固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5万到10万小时，比传统光源寿命长10倍以上。 3、LED利环保：LED是一种绿色光源，环保效益更佳。光谱中没有紫外线和红外线，热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触摸，属于典型的绿色照明光源。 LED光源工作特点 照明用LED光源的VF电压都很低，一般情况下为2.75~3.8V，IF一般为15~1，400mA。因此，LED驱动IC的输出电压是VFxN或VFx1，IF保持恒流在15~1，400mA。LED灯具使用的LED 光源有小功率（IF为15~20mA）和大功率（IF大于200mA）二种。小功率LED多用做制作LED 日光灯、装饰灯、格栅灯。大功率LED被用来做家庭照明灯、射灯、水底灯、洗墙灯、路灯、隧道灯、汽车工作灯等。 功率LED光源是低电压、大电流驱动的器件，其发光强度由流过LED的电流大小决定。电流过大会引起LED光衰减，电流过小会影响LED的发光强度。因此，LED的驱动需要提供恒流电源，以保证大功率LED使用的安全性，同时达到理想的发光强度。在LED照明领域，为体现出LED灯节能和长寿命的特点，正确选择LED驱动IC至关重要。没有好的驱动IC的匹配，LED照明的优势无法体现出来。 LED灯具对低压驱动芯片的要求 1、驱动芯片的标称输入电压范围应当满足直流8~40V，以覆盖较广的应用需要。耐压能力最好大于45V。当输入为交流12V或24V时，简单的桥式整流器输出电压会随电网电压波动，特别是当电压偏高时，输出直流电压也会偏高。如果驱动IC没有宽的输入电压范围，往往会在电网电压升高时会被击穿，从而烧毁LED光源。 2、驱动芯片的标称输出电流要求大于1.2~1.5A。作为照明用的LED光源，1W功率的LED光源的标称工作电流为350mA，3W功率的LED光源的标称工作电流为700mA。功率大的LED光源的需要更大电流，因此LED照明灯具选用的驱动IC必须有足够的电流输出，设计产品时也必须使驱动IC工作在满负荷输出的70~90%的最佳工作区域。使用满负荷输出电流的驱动IC 在灯具狭小空间散热不畅，容易导致灯具发生疲劳和早期失效。 3、驱动芯片的输出电流必须保持恒定，这样LED才能稳定发光，不会闪烁。同一批驱动芯片在同等条件下使用，其输出电流大小要尽可能一致，也就是离散性要小，这样在大批量自动化生产线上生产时才能保证有效和有序性。对于输出电流有一定离散性的驱动芯片，必选在出厂或投入生产线前进行分档挑选，调整PCB板上电流设定电阻的阻值大小，使之生产的LED 灯具恒流驱动板对同类LED光源的发光亮度一致，以保持最终产品的一致性。
小型LCD背光的LED驱动电路设计 过去几年来，小型彩色LCD 显示屏已经被集成到范围越来越宽广的 产品之中。彩色显示屏曾被视为手机的豪华配置，但如今，即便在入门级手机 中，彩屏已成为一项标配。幸好，手机产业的经济规模性(全球手机年出货量接 近10 亿部)降低了LCD 彩色显示屏的成本，并使它们集成在无论是便携医疗设备、通用娱乐遥控器、数字相框/彩色LCD 显示屏需要白色背光，以便用户在 任何光照环境下都能正常地观看。这个背光子系统包括1 个高亮度白光发光二 极管(LED)阵列、1 个扩散器(diffuser)以扩散光线和1 个背光驱动器将可用电能 稳压为恒定电流以驱动LED.一块1 到1.5 英寸的显示屏可能包含2 到4 个LED,而一块3.5 英寸显示屏则可能轻易地就包含6 到10 个LED.对于LED 而言，其光 输出与电流成正比，而且由于LED 具有非常陡峭的电流-电压(I-V)曲线，流过LED 的电流紧密匹配是非常重要，这样才能确保均衡背光，因为LED 通常分 布在LCD 显示屏的一边。此外，也需要软件控制让用户调节亮度，以及针对 周围光照环境作出补偿。根据流经LED 电流的不同，LED 的色点(color point) 可能会漂移。因此，将LED 电流设定为固定值并对LED 进行脉宽调制以降低 平均光输出就很普遍。要在手持产品设计中集成小型彩色LCD 显示屏并进而 实现成本、性能和电池寿命的恰当平衡，存在着一系列需要考虑的因素。 电池供电产品需要优化的LED 驱动电路架构，这些架构要处理并存的 多项挑战，如空间受限、需要高能效，以及电池电压变化-既可能比LED 的正 向电压高，也可能低。常用的拓扑结构有两种，分别是LED 采用并联配置的 电荷泵架构/恒流源架构和LED 采用串联配置的电感升压型架构。这两种方案 都有需要考虑的折衷因素，如升压架构能够确保所有LED 所流经的电流大小 相同但需要采用电感进行能量转换，而电荷泵架构使用小型电容进行能量转换，
目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积科技}、SITI(点晶科技)等。在国内LED显示屏行业，这几家的芯片都有应用。 TOSHIBA产品的Xing价比较高，在国内市场上占有率也最高。主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。其中TB62705、TB62725是8位源芯片，TB62706、TB62726是16位源芯片。TB62725、TB62726分别是TB62705、TB62706的升级芯片。这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。作为中档芯片，目前”TB62725、TB62726已经逐渐替代了TB62705和TB62706。另外，TB62726还有一种窄体封装的TB62726AFNA芯片，其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm)，这种窄体封装比较适合在点间距较小的显示屏上使用。需要注意的是，AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片，除具有普通恒流源芯片的功能外，还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。此类芯片适用于高端的LED全彩显示屏，当然其价格也不菲。TB62727为TOSHIBA的新产品，主要是在TB62726基础上增加了电流调节、温度报警及输出开路检测等功能，其市场定位介于TB62719(718)与TB62726之间，计划于2003年10月量产。 TI作为世界级的IC厂商，其产品Xing能自然勿用置疑。但由于先期对中国LED市场的开发不力，市场占有率并不高。主要产品有TLC5921、TLC5930和TLC5911等。TLC5921是具有TSD、LOD功能的高精度16位源驱动芯片，其位间电流误差只有±4％，但其价格一直较高，直到最近才降到与TB72726相当的水平。TLC5930为具有1024级灰度(10位PWM)的12位源芯片，具有64级亮度可调功能。TLC5911是定位于高端市场的驱动芯片，具有1024级灰度、64级亮度可调、TSD、LOD等功能的16位源芯片。在TLC5921和TLC5930芯片下方有金属散热片，实际应用时要注意避开LED灯脚，否则会因漏电造成LED灯变暗。 SONY产品一向定位于高端市场，LED驱动芯片也不例外，主要产品有CXA3281N和CXR3596R。CXA3281N是8位源芯片，具有4096级灰度机制(12位PWM)、256级亮度调节、1024级输出电流调节、TSD、LOD和LSD(输出短路检测)等功能。CXA3281N主要是针对静态驱动方式设计的，其最大输出电流只有40mA。CXA3596R是16位源芯片，功能上继承了CXA3281N的所有特点，主要是提高了输出电流(由40mA增加到80mA)及恒流源输出路数(由8路增加到16路)。目前CXA3281N的单片价格为1美元以上，CXA3596R价格在2美元以上。 MBI(聚积科技)的产品基本上与TOSHIBA的中档产品相对应，引脚及功能也完全兼容，除了恒流源外部设定电阻阻值稍有不同外，基本上都可直接代换使用。该产品的价格比TOSHIBA的要低10~20％，是中档显示屏不错的选择。MBI的MBl5001和MBl5016分别与TB62705和TB62706对应，MBl5168千口MBl5026分另(j与TB62725禾口TB62726对应。另外，还有具有LOD功能的其新产品MBl5169(8位源)、MBl5027(16位源)、64级亮度调节功能的MBl5170(8位源)和MBl5028(16位源)。带有LOD及亮度调节功能的芯片采用MBI公司的Share-I-OTM技术，其芯片引脚完全与不带有这些功能的芯片，如MBl5168和MBl5026兼容。这样，可以在不变更驱动板设计的情况下就可升级到新的功能。
led驱动芯片型号有哪些_十款led驱动芯片电路设计 怎么选择自己合适的LED驱动IC？ 1、市场褒贬不一的LED驱动IC-AMC7150在当时AMC7150还是不错的，我想了想还是提提，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。 在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。比如1W串3颗或3W1颗LED设计是稳定的。 目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED市场。价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。 这个IC驱动1-7颗1WLED。效率可达92%，6-28V电压输入范围降压型驱动应用设计。比前面两款IC最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。 大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V电压降压恒流驱动1-7pscLED，线路简洁实用。设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。 总体电子物料成本要略高于前款IC。 LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。 LM3404和LM3402的线路一样，不同的是电流可以达到1A，驱动1-15pcsLED性价比较高。 上面所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，小体积，降低设计综合成本，故障率也会降低。因其目前IC工艺制成、成本等原因大于1A以上的LED驱
电子技术基础课程设计说明书题目：8x8 LED点阵驱动电路设计 学生姓名：王涉华 学号： 201306050122 院（系）：理学院 专业：电子科学与技术 指导教师：戴庆瑜 2015 年 12 月 28日
目录 1 选题背景 (1) 1.1 基本设计任务 (1) 1.2 发挥设计任务 (1) 1.3 设计原理 (1) 1.4 方案论证 (1) 2 电路设计 (2) 2.1 电路设计框图 (2) 2.2 工作原理 (3) 3 各主要电路及部件工作原理 (3) 3.1 555多谐振荡电路 (3) 3.2 74HC161引脚图及工作原理 (5) 3.3 74HC138引脚图及工作原理 (6) 3.4 74HC573引脚图及工作原理 (7) 3.5 AT28C16引脚图及相关参数 (7) 3.6 上电复位及开关手动复位电路设计 (8) 3.7 8x8共阴点阵 (9) 3.8 74HC04引脚图及功能 (10) 4 原理总图 (12) 5 元件清单 (13) 6 调试过程及测试数据（采用分模块调试） (13) 6.1 通电前检查 (13) 6.2 复位电路及手动开关复位电路的调试 (13) 6.3 NE55的调试 (14) 6.4 AT28C16的调试 (14) 6.5 结果观察调试 (15) 7 电路实物 (15) 7.1 整体实物电路展示 (15) 7.2 电路功能部分展示 (16) 8 小结 (19) 9 设计体会及改进意见 (19) 9.1 设计体会 (19) 9.2 设计不足 (19) 9.3 设计改进意见 (19) 参考文献 (20)
1 选题背景 LED 点阵显示是利用发光二极管点阵模块或像素单元组成的平面式显示方式。目前，由于成本及实用性的优势，以LED半导体发光器件为显示介质的大型显示屏在公共场合的广告宣传、通告发布等方面已得到广泛的应用，其驱动方式也随着技术的逐渐成熟而变得丰富多样，且各具特色。一个大型LED显示屏由上万个甚至更多的LED单元构成，而如何控制这些单一的单元按照我们的预期呈现显示内容,即LED的单元驱动电路的设计便显得尤为重要。如何设计一个既能满足显示要求又能尽量节省成本的LED驱动电路呢？在这里，我以8x8点阵为例进行研究。 1.1 基本设计任务 (1)能够显示0~9、a~z或A~Z，显示字符数量不少于8个； (2)能手动或自动循环显示字符。 1.2 发挥设计任务 可实现显示内容的左右移动。 1.3 设计原理 通过控制555单稳态触发器输入脉冲频率信号，再通过计数器作为存储器的输入，以存储器和译码器作为高低电平的输入，进而控制加在点阵 LED灯两端的电压，这样就可以实现LED的亮灭控制。 1.4 方案论证 方案一：以74HC161和74HC138构成顺序脉冲发生器，输出作为共阴8x8点阵的横向驱动，纵向驱动由三态门74HC244控制存储器AT28C16的输出来进行调节，三态门控制存储器的八位输出只有一位有效，其它处于高阻状态，依次循环。用两组8输出计数器74HC161作为AT28C16的地址输入，其中一组为另一组置位，每次可点亮一个灯，需要八分之一个字节，只需设置64个灯的总的点亮时间小于人眼的分辨时间（大概为0.02s），利用人眼
LED可调驱动电源课程设计 院系： 年级专业： 姓名： 指导教师： 学号： 日期： LED驱动电源课程设计
一、设计规格 1、设计一个恒流LED驱动电路，电流值为350mA 2、设计一个调光电路，PWM波的占空比由20%~80%可调 3、整个驱动电路有9V供电 4、LED电压4-8V 5、电路效率90% 二、设计过程 1、画原理图
2、原理描述 A、555芯片构成的PWM脉宽调制电路 PWM称之为脉冲宽度调制信号，利用脉冲的宽度来调整亮度，也可用来控制DC马达。 PWM脉冲宽度调制信号的基本频率至少约400HZ-10KHZ，当调整LED的明或暗时，这个基本的频率不可变动，而是改变这个频率上方波的宽度，宽度越宽则越亮、宽度越窄则越暗。 PWM是控制LED的点亮时间，而不是改变输出的电压来控制亮度。 以下为PWM工作原理: Reset接脚被连接到+V，因此它对电路没有作用。当电路通电时，Pin 2 (触发点)接脚是低电位，因为电容器C2开始放电。这开始振荡器的周期，造成第3接脚到高电位。当第3接脚到高电位时，电容器C2开始通过R1和对二极管D2充电。当在C2的电压到达+V
的2/3时启动接脚6，造成输出接脚(Pin3)跟放电接脚(Pin7)成低电位。 当第3接脚到低电位，电容器C2起动通过R1和D1的放电。当在C2的电压下跌到+V的1/3以下，输出接脚(Pin3)和放电接脚(Pin7)接脚到高电位并使电路周期重复。 Pin 5并没有被外在电压作输入使用，因此它与0.01uF电容器相接。 电容器C2通过R1及二极管，二极管一边为放电一边为充电。充电和放电电阻总和是相同的，因此输出信号的周期是恒定的。工作区间仅随R1做变化。 PWM信号的整体频率在这电路上取决于R1和C2的数值。公式：频率(Hz)= 1.44/(R1 * C2) B、HV9910B构成的恒流驱动电路 HV9910B是PWM高效率LED驱动IC。它允许电压从8VDC一直到450VDC而对HBLED有效控制。HV9910B通过一个可升至300KHz的频率来控制外部的MOSFET，该频率可用一个电阻调整。LED串是受到恒定电流的控制而不是电压，如此可提供持续稳定的光输出和提高可靠度。输出电流调整范围可从MA级到 1.0A。HV9910B使用了一种高压隔离连接工艺，可经受高达450V的浪涌输入电压的冲击。对一个LED串的输出电流能被编程设定在0和他的最大值之间的任何值，它由输入到HV9910B的线性调光器的外部控制电压所控制。 调光： 有两种方式可实现调光，取决于不同的应用，可以单独调节也可
LED电源驱动电路的基本设计详解 LED电源驱动电路解析随着白光LED的诞生及其迅速发展，LED开始进入普通照明阶段。LED是一种固态冷光源，是继白炽灯、荧光灯和高强度放电灯（HID）之后出现的第四代电光源。现已普遍应用于建筑物照明、街道照明、景观照明、标识牌、信号灯、以及住宅内的照明等领域中。 LED 供电的原始电源目前主要有三种：即低压电池、太阳能电池和交流市电电源。无论是采用哪一种原始电源，都必须经过电源变换来满足LED 的工作条件。这种电源变换电路，一般来说就是指的LED 驱动电路。在LED 太阳能供电系统中，还需要蓄电池或超级电容器，用以储存太阳能。在夜晚需要照明时，蓄电池或超级电容器再通过控制电路放电，为LED驱动电路供电。 太阳能和风能与LED 的结合，是LED 应用的一大亮点，它将为第三世界的贫困和边远地区带来光明，让绿色照明的光辉照亮世界的每一个角落。 一、低压直流供电的LED驱动电路1.当输入电压高于LED电压时 当输入电压高于LED或LED串的电压降时，通常采用线性稳压器或开关型降压稳压器。（1）线性稳压器 线性稳压器是一种DC-DC 降压式变换器。LED 驱动电路所采用的线性稳压器大都为低压差稳压器（LDO），其优点是不需要电感元件，所需元件数量少，不产生EMI，自身电压降比较低。但是与开关型稳压器相比，LDO的功率损耗还是较大，效率较低。LDO在驱动350mA以上的大功率LED串时，往往需要加散热器。 （2）开关型降压（buck）稳压器 基于单片专用IC 的开关型降压稳压器需要一个电感元件。许多降压稳压器开关频率达1MHz以上，致使外部元件非常小，占据非常小的空间，效率达90%以上。但这种变换器会产生开关噪声，存在EMI问题。图1所示是基于Zetex 公司ZXSC300的3W LED 降压型驱动电路。其中的RCS为电流传感电阻，D1为1A的肖特基二极管。在6V的输入电压下，通过LED的电流达1.11A.ZXSC300 采用5 引脚SOT23 封装。
大功率LED 恒流驱动电路的设计虽然大功率LED 现在还不能大规模取代传统的白炽灯，但它们在室内外装饰、特种照明方面有着越来越广泛的应用，因此掌握大功率LED 恒流驱动器的设计技术，对于开拓大功率LED 的新应用至关重要。LED 按照功率和发光亮度可以划分为大功率LED、高亮度LED 及普通LED。一般来说，大功率LED 的功率至少在1W 以上，目前比较常见的有1W、3W、5W、8W 和10W。已大批量应用的有1W 和3W LED，而5W、8W 和10W LED 的应用相对较少。预计大功率LED 灯会在2008年奥运会上大量应用，因此电子和照明行业都非关注LED 照明新技术的发展应用。 恒流驱动和提高LED 的光学效率是LED 应用设计的两个关键问题，本文首先介绍大功率LED 的应用及其恒流驱动方案的选择指南，然后以美国国家半导体(NS)的产品为例，重点讨论如何巧妙应用LED 恒流驱动电路的采样电阻提高大功率LED 的效率，并给出大功率LED 驱动器设计与散热设计的注意事项。 驱动芯片的选择 LED 驱动只占LED 照明系统成本的很小部分，但它关系到整个系统性能的可靠性。目前，美国国家半导体公司的LED 驱动方案主要定位在中高端LED 照明和灯饰等市场。灯饰分为室内和室外两种，由于室内LED 灯所应用的电源环境有AC/DC 和DC/DC 转换器两种方式，所以驱动芯片的选择 也要从这两方面考虑。 图1：利用DC/DC 稳压器FB 反馈端实现从恒压驱动(左图)到恒流驱动(右图)的转换。 1.AC/DC 转换器 AC/DC 分为220V 交流输入和12V 交流输入。12V 交流电是酒店中广泛应用的卤素灯的电源，现有的LED 可以在保留现有交流12V 的条件下进行设计。针对替代卤素灯的设计，美国国家半导体L M2734的主要优势是体积小、可靠性高、输出电流高达1A，恰好适合卤素灯灯口直径小的特点。2004.01.01研发部 paulzheng
LED显示屏驱动IC|led驱动芯片|led显示屏驱动芯片|led驱动IC介绍|LED显示屏驱动芯片的分类及应用 led 2009-11-17 14:40:45 阅读847 评论0 字号：大中小 1 认识 LED显示屏主要是由发光二极管(LED)及其驱动芯片组成的显示单元拼接而成的大尺寸平面显示器。驱动芯片性能的好坏对LED显示屏的显示质量起着至关重要的作用。近年来，随着LED市场的蓬勃发展，许多有实力的IC厂商，包括***的东芝(TOSHIBA)、索尼(SONY)，美国的德州仪器(T1)，台湾的聚积(MBl)和点晶科技(SITl)等，开始生产LED专用驱动芯片。 2 驱动芯片种类 LED驱动芯片可分为通用芯片和专用芯片两种。所谓的通用芯片，其芯片本身并非专门为LED 而设计，而是一些具有LED显示屏部分逻辑功能的逻辑芯片(如串-并移位寄存器)。而专用芯片是指按照LED发光特性而设计专门用于LED显示屏的驱动芯片。LED是电流特性器件，即在饱和导通的前提下，其亮度随着电流的变化而变化，而不是靠调节其两端的电压而变化。因此专用芯片一个最大的特点就是提供恒流源。恒流源可以保证LED的稳定驱动，消除LED的闪烁现象，是LED显示屏显示高品质画面的前提。有些专用芯片还针对不同行业的要求增加了一些特殊的功能，如亮度调节、错误检测等。本文将重点 介绍专用驱动芯片。 2．1通用芯片 通用芯片一般用于LED显示屏的低档产品，如户内的单色屏，双色屏等。最常用的通用芯片是74HC595。74HC595具有8位锁存、串—并移位寄存器和三态输出。每路最大可输出35mA的电流(非恒流)。一般的IC厂家都可生产此类芯片。显示屏行业中常用Motorola(Onsemi)，Philips及ST等厂家的产 品，其中Motorola的产品性能较好。 2．2专用芯片 专用芯片具有输出电流大、恒流等特点，比较适用于电流大，画质要求高的场合，如户外全彩 屏、室内全彩屏等。 专用芯片的关键性能参数有最大输出电流、恒流源输出路数、电流输出误差(bit-bit,chip-chip)和 数据移位时钟等。 ●最大输出电流 目前主流恒流源芯片的最大输出电流多定义为单路最大输出电流，一般在90mA左右。恒流是专用芯片的最根本特性，也是得到高画质的基础。而每个通道同时输出恒定电流的最大值(即最大恒定输出电流)对显示屏更有意义，因为在白平衡状态下，要求每一路都同时输出恒流电流。一般最大恒流输出电流 小于允许最大输出电流。
《综合课程设计》课程报告 姓名：韩阳 学号：专业：光信息科学与技术 任课教师：王习东 成绩： 三峡大学理学院物理系 2009年1月05日 大功率LED 的驱动电路设计 摘要：LED （light emitting diode）即发光二极管，是一种用途非常广泛的固体发光光源，一种可以将电能转化为光能的电子器件。由于LED 具有节能、环保、使用寿命非常长，LED 元件的体积非常小，LED 的发出的光线能量集中度很高，LED 的发光指向性非常强，LED 使用低压直流电即可驱动，显色性高（不会对人的眼睛造成伤害）等优点，LED 被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大领域。而且随着LED 研发技术的不断突破，高亮度、超高亮度、大功率的LED 相继问世，特别是白光LED 的发光效率已经超过了常用的白炽灯，正朝着常照明应用的方向发展，大有取代传统的白炽灯甚至节能灯的趋势。本论文主要介绍采用恒流驱动方式实现驱动电路，并且提出一种基于恒流驱动芯片PT4115的高效率的大功率LED 恒流驱动解决方案。该种驱动电路简单、高效、成本低，适合当今太阳能产品的市场化发展。。 关键词：大功率LED ；驱动电路；恒流驱动芯片PT4115 一、LED 主要性能指标：
1）LED 的颜色：目前LED 的颜色主要有红色, 绿色, 蓝色, 青色, 黄色, 白色, 暖白, 琥珀色等其它的颜色； 2）LED 的电流：一般小功率的LED 的正向极限电流多在20mA 。但大功率LED 的功率至少在1W 以上，目前比较常见的有1W 、3W 、5W 、8W 和10W 。1W LED 的额定功率为350mA,3W LED的750mA 。 3）LED 的正向电压：LED 的正极接电源正极, 负极接电源负极。一般1W 的大功率LED 的正向电压为3.5V~3.8V。 4）LED 的反向电压：所允许加的最大反向电压。超过此值，发光二极管可能被击穿损坏 LED 发光强度：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的(发光强(度，单位为坎德拉（cd ）。 5）LED 光通量：光源在单位时间内发射出的光量称为光源的发光通量。单位为流明(lm。如1W 大功率LED 的光通量一般为60~80LM。 6）LED 光照度：1流明的光通量均匀分布在1平方米表面上所产生的光照度. ，单位为勒克斯(lx。 7）LED 显色性：光源对物体本身颜色呈现的程度称为显色性，也就是颜色逼真的程度。 8）LED 的使用寿命：LED 一般可以使用50,000小时以上。 9）LED 发光角度：二极管发光角度也就是其光线散射角度，主要靠二极管生产时加散射剂来控制。 二、大功率LED 的驱动方式： LED 驱动简单的来讲就是给LED 提供正常工作条件(包括电压, 电流等条件的一种电路, 也是LED 能工作必不可少的条件, 好的驱动电路还能随时保护LED ，避免LED 被损坏。 LED 驱动通常分为以下三种方式：
意法半导体(ST)推出一款驱动电流高达80mA的24 在一个7x7mm的TQFP48封装内，新产品效能相当于三个普通的8路输出驱动器。STP24DP05内置SPI端口提供精确的控制诊断功能。 ST公司的STP24DP05是带输出误差检测的24位移位寄存器恒流LED驱动器,包含有8x3位串进并出的移位寄存器,输出级有24个可调整的电流源,提供5-80mA恒定电流来驱动LED.电源电压可低到3V,输出电压可高达20V,主要应用在LCD屏显示器.本文介绍了STP24DP05的主要特性, 方
框图和典型应用电路图. STP24DP05 24-bit constant current LED sink driver with output error detection The STP24DP05 is a monolithic, low voltage, low current power 24-bit shift register designed for LED pan EL displays. The device contains a 8 x 3-bit serial-in, parallel-out shift register that feeds a 8 x 3-bit D-type storage register. In the output stage, twenty-four regulated current sources were designed to provide 5-80 mA constant current to drive the LEDs. The 8x3 shift registers data flow sequence order can be managed with two dedicated pins. The STP24DP05 has a dedicated pin to activate the outputs with a sequential delay, that will prevent inrush current during outputs turn-ON. The device detection circuit checks 3 different conditions that can occur on the output line: short to GND, short to VO or open line. The data detection results are loaded in the shift registers and shifted out via the serial line output. The detection functionality is activated with a dedicated pin or as alternative, through a logic sequence that allows the user to enter or exit from detection mode. Through three external resistors, users can adjust the output current for each 8-channel group, controlling in this way the light intensity of LEDs. The STP24DP05 guarantees a 20 V output driving capability, allowing users to connect more LEDs in series. The high clock frequency, 25 MHz, makes the device suitable for high data rate transmission. The 3.3 V of voltage supply is useful for applications that interface any micro from 3.3 V. 主要特性: ■Low voltage power supply down to 3 V ■8 x 3 constant current output channels ■Adjustable output current through external resistors ■Short and open output error detection ■Serial data IN/Parallel data OUT ■Shift register data flow registers control ■Accepts 3.3 V and 5 V micro driver ■Output current: 5-80 mA ■25 MHz clock frequency ■High thermal efficiency package
采用LED照明，首先需要考虑的是其亮度、成本以及寿命。由于影响LED寿命的主要原因是其频繁启动瞬间的电流冲击，外界的各种 浪涌脉冲，以及正常工作时的电流限制等，笔者在本文介绍的电路综合了这些因素，从电路设计上尽量避免大电流对LED照明灯具的冲击，并将其工作电流稳定在某一范围内，解决了目前LED照明灯具的亮度衰减问题，从而有效地延长其使用寿命。 LED均采用直流驱动，因此在市电与LED之间需要加一个电源适配器即LED驱动电源。它的功能是把交流市电转换成适合LED的直流电。通常驱动LED采用专用恒流源或者驱动芯片，容易受体积和成本等因素的限制，最经济实用的方法就是采用电容降压式电源。用它驱动小功率L ED，具有不怕负载短路、电路简单等优点，而且一个电路能驱动1～70 个小功率LED(但是，这种电源电路启动时的电流冲击，尤其是频繁启动，会给LED造成破坏。当然，采取适当的保护便可避免这种冲击)。 电容降压式电源的典型电路如图1所示，C1为降压电容器(采用金属化聚丙烯电容)，R1为C1提供放电回路。电容C1为整个电路提供恒定的工作电流。电容C2为电解电容，其耐压值取决于所串联的LED的个数(约为其总电压的1．5倍以上)，它的主要作用是抑制通电瞬间引起的电压突变，从而降低电压冲击对LED寿命的影响。R4为电容C2的泄流电阻，其阻值应随着LED个数的增加适当增加。 需要注意的是，该电路必须根据负载的电流大小选取适当的电容，而不是依据负载的电压和功率，通常降压电容C1的容量C与负载电流I o的关系可近似认为：C=14.5Io，其中C的容量单位是uF，Io的单位是A。限流电容必须采用无极性电容，而且电容的耐压值须在630V以上。
