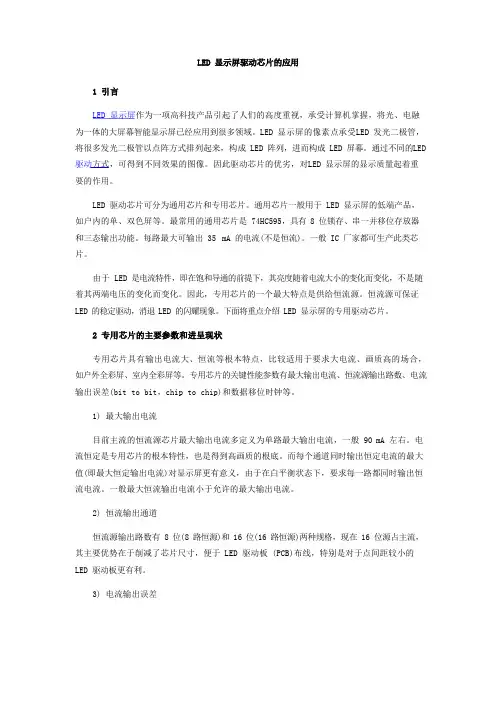

LED显示屏作为一项高科技产品引起了人们高度重视,采用计算机控制,将光、电融为一体的大屏幕智能显示屏已经应用到很多领域。LED显示屏的像素点采用LED发光二极管,将许多发光二极管以点阵方式排列起来,构成LED阵列,进而构成LED屏幕。通过不同的LED驱动方式,可得到不同效果的图像。因此驱动芯片的优劣,对LED显示屏的显示质量起着重要的作用。 LED驱动芯片可分为通用芯片和专用芯片。通用芯片一般用于LED显示屏的低端产品,如户内的单、双色屏等。最常用的通用芯片是74HC595,具有8位锁存、串一并移位寄存器和三态输出功能。每路最大可输出35mA 电流(不是恒流一般IC厂家都可生产此类芯片。
由于LED电流特性器件,即在饱和导通的前提下,其亮度随着电流大小的变化而变化,不是随着其两端电压的变化而变化。因此,专用芯片的一个最大特点是提供恒流源。恒流源可保证LED稳定驱动,消除LED闪烁现象。下面将重点介绍LED显示屏的专用驱动芯片。专用芯片的主要参数和发展现状专用芯片具有输出电流大、恒流等基本特点,比较适用于要求大电流、画质高的场合,如户外全彩屏、室内全彩屏等。专用芯片的关键性能参数有最大输出电流、恒流源输出路数、电流输出误差(bittobit,chiptochip和数据移位时钟等。1最大输出电流目前主流的恒流源芯片最大输出电流多定义为单路最大输出电流,一般90mA 左右。电流恒定是专用芯片的基本特性,也是得到高画质的基础。而每个通道同时输出恒定电流的最大值(即最大恒定输出电流对显示屏更有意义,因为在白平衡状态下,要求每一路都同时输出恒流电流。一般最大恒流输出电流小于允许的最大输出电流。2恒流输出通道恒流源输出路数有8位(8路恒源和16位(16路恒源两种规格,现在16位源占主流,其主要优势在于减少了芯片尺寸,便于LED驱动板 PCB布线,特别是对于点间距较小的LED驱动板更有利。3电流输出误差电流输出误差分为两种,一种是位间电流误差,即同一个芯片每路输出之间的误差;另一种是片间电流误差,即不同芯片之间输出电流的误差。电流输出误差是个很关键的参数,对显示屏的均匀性影响很大。误差越大,显示屏的均匀性越差,很难使屏体达到白平衡。目前主流恒流源芯片的位间电流误差(bittobit一般在±6%以内,chiptochip片间电流误差在±15%以内。4数据移位时钟数据移位时钟决定了显示数据的传输速
度,影响显示屏的更新速率的关键指标。作为大尺寸显示器件,显示刷新率应该在
85Hz以上,才能保证稳定的画面(无扫描闪烁感较高的数据移
位时钟是显示屏获取高刷新率画面的基础。目前主流恒流源驱动芯片移位时钟频率一般都在15MHz以上。LED上游外延片、芯片生产上,美国、日本、欧盟仍拥有很大的技术优势,而中国台湾地区则已成为全球重要的LED生产基地。虽然中国在LED外延片、芯片的生产技术上距离国际先进水平还有较大差距,国内芯片、外延片的生产还集中在中低端产品,但是国内庞大的应用需求,给LED下游厂商带来巨大的发展机会。虽然各种芯片的解决方案都是用于驱动LED显示屏,但由于各种芯片所具备的功能不同,故驱动方案的特性也各有不同。下面介绍目前在国占主流地位的16位恒流LED显示屏驱动芯片,并从应用的角度对它进行分析比较。几种驱动解决方案介绍和比较TLC5941驱动芯片TLC5941芯片是TI德州仪器公司最新推出的,具有点校正、高灰度等级(PWM控制等特点。TLC5941所有内部数据寄存器,灰度寄存器,点校正寄存器和错误状态信息都通过串行接口存取,最大串行时钟频率30MHz,片间电流误差一般在±6%以内,位间电流误差一般在±4%以内,每通道最大输出电流80mA TLC5941每个通道可用PWM方式根据内部灰度寄存器的值进行4096级灰度控制,该寄存器是12位的,每个通道LED驱动电路由6位点校正寄存器的值进行64级控制,且驱动电流的最大值可通过片外电阻设定。64级电流控制提供了LED点灰度校正的能力,4096级灰度调整则保证了即使在较低的灰度等级下,点阵中的每个点也有多达256级的灰度表示,从而红绿蓝全彩屏可有16M色的色彩表达能力,这两点对于高质量的彩色大屏幕显示是格外重要的相对于传统的彩色大屏幕显示系统,集中产生PWM进行灰度控制,可编程逻辑芯片(或高速CPU只需要处理缓存管理、灰度和点校正数据的输出,设计复杂度降低,且由于PWM灰度控制与数据串行移出无关,可很方便地获得较高帧频,取得很好的动态显示效果。为了保障彩色大屏幕的可靠运行,TLC5941提供了每一路LED开路(LOD和过温检测(TSD能力,内置集电极开路输出电路,用于出错时报警。16个通道中无论哪个通道有错误发生,内置集电极开路输出电路的输出管脚就会被拉到低电平,通过查询芯片的内部状态信息,就可知道哪一路出现故障,系统中所有TLC5941内置集电极开路输出电路的输出管脚可接到一起,通过上拉电阻接到高电平,通过监
控这个信号,系统可在运行过程中进行自我诊断。TLC5941适用于工作环境比较恶劣同时对显示效果要求很高以及对安全性能要求很高的场合,比如高速公路的LED 信息指示牌,大型的露天LED电视等。MBI5028驱动芯片MBI5028台湾MBI聚积科技公司推出的一款有可编程电
流增益功能的LED屏驱动芯片。内置串并移位寄存器和输出锁存器,且采用PrecisionDr技术以得到更优良的电气特性。MBl5028最大串行时钟频率为25MHz,片间电流误差一般在±6%以内,位间电流误差一般在±3%以内,最大输出电流为
90mA MBI5028内建电流增益控制逻辑单元,可编程电流增益功能采用Share-IO技术,无须增加额外的管脚,只需在对应的管脚输入一特定的序列信号,就可进入MBI5028特殊功能模式--电流调整模式。该模式下,可通过系统微控制器,向电流增益控制逻辑单元写入不同电流增益的数据,锁存这些数据,并通过内建数字与模拟共享的转换器,有效控制电流的输出。由于工作环境的变化和LED屏老化,LED屏亮度将会降低,如以一个固定顺向电流,LED屏的亮度偏差就会较小。通过可编程的电流增益功能和PrecisionDr技术,可调整电流偏差,补偿LED屏的亮度,同时获得比较高质量的图像。利用PrecisionDr技术并内建数字与模拟共享的转换器,相同精确度下,通过改变数字码的方式,从而获得相对的输出电流,进而提高LED屏的成像质量。目前的技术可以为LED显示屏提供256个电流等级,使其达到1200%总动态范围,提供256个输出电流等级。电气特性和芯片封装方面,MBI5026兼容性比较好,使用者不用更改以前为同类型芯片设计的PCB板,就可获得具有Share-IO技术的电流增益技术,能大大地降低升级成本。MBI5026适用于工作环境条件并不苛刻,但要求高质量成像的LED屏驱动方案上,比如室内的大型LED显示屏等中低端屏幕。同时MBI5028还适用于老驱动芯片的升级。ST2221C驱动芯片
ST2221C中国台湾SITI点晶科技公司推出的一款LED屏驱动芯片。内置串并移位寄存器单元、输出锁存器单元和电流输出控制单元,电气特性较为优良。ST2221C 最大串行时钟频率为25MHz,片间电流误差一般在±10%以内,位间电流误差一般在±6%以内,最大输出电流为120mA ST2221C包含16通道恒流驱动单元,能同时驱动16路LED适用于一些低端屏的驱动,比如室内信息屏等低端LED显示屏。存在问题功耗及发热问题由于输出电流较大,LED显示屏芯片的功耗和发热问题
一直是阻扰驱动芯片发展的第一因素。将来可能出现的手持式LED显示屏的驱动方式上,这个问题将会变得尤为突出。随着LED器件制造工艺水平的进步和驱动电流的减小,问题会逐步得到解决。应用成本问题一块主流16位稳态电流LED显示屏驱动芯片只能驱动16路的LED器件。一块分辨力为1024×768LED显示屏就必须使用多块驱动芯片才能获得预期效果,这样就使得材料成本比较高。如果采用驱动芯片自身采用扫描方式,那么一块主流的驱动芯片就能一次驱动多路LE
D器件,将会使应用成本降低许多。小结从这几家LED驱动芯片制造商
的产品结构来看,目前主流芯片主要分为3个档次。第一档次是具有灰度机制的芯片,这类芯片内部具有PWM功能,可以根据输入的数据产生灰度,更易形成深层次灰度,显示高品质画面。第二档次是具有输出开路检测(LOD温度过热保护(TSD亮度调节功能的芯片,这些芯片由于有了附加功能而更适用于特定场合,如用于可变情报板,则要求芯片具有侦测LED错误的功能。第三档为不带任何附加功能的恒流源芯片,此类芯片只为LED提供恒流源,保证屏体显示画面质量良好。
LED 常用芯片技术资料 1、列电子开关74HC595 （串并移位寄存器） 第14脚DATA ，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。 第13脚EN ，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。第12脚STB ，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能 将移入的数据送QA~QH口输出。 第11脚CLK ，时钟口，每一个时钟信号将移入一位数据到寄存器。 第10脚SCLR ，复位口，只要有复位信号，寄存器内移入的数据将清空，一般接VCC 。第9脚DOUT ，串行数据输出端，将数据传到下一个。第15、1~7脚，并行输出口也就是驱动输出口，驱动LED 。 2、译码器 74HC138 第1~3脚A 、B 、C ，二进制输入脚。第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A 、B 、C 信号控制。其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。
3、缓冲器件74HC245 第1脚DIR ，输入输出端口转换用，DIR=“1” A输入B 输出，DIR=“0” B输入A 输出。第2~9脚“A ”信号输入输出端；第11~18脚“B ”信号输入输出端。 第19脚G ，使能端，为“1”A/B端的信号将不导通，为“0”时A/B端才被启用。
4、4953的作用：行驱动管，功率管。 1、3脚VCC ， 2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。 5、74HC04的作用：6位反相器。 信号由A 端输入Y 端反相输出，A1与Y1为一组，其它类推。例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。 6、 74HC126（四总线缓冲器）正逻辑 Y=A 2、SDI 串行数据输入端 3、CLK 时钟信号输入端， 4、LE 数据锁存控制端 5~20、恒流源输出端 21、OE 输出使能控制端 22、SDO 串行数据输出端，级联下一个芯片 23、R-EXT 外接电阻，控制恒流源输出端电流大小
液晶屏驱动板的原理与维修代换方法 1、液晶屏驱动板的原理介绍 液晶屏驱动板常被称为A/D<模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号<或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。液晶显示器的驱动板如图1、图2所示。 图1 品牌液晶显示器采用的驱动板 图2部分液晶显示器采用的是通用驱动板 如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。 液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信
号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。同时，MCU微控制器实现对整机的电源控制、功能操作等。因此，液晶屏驱动板又被称为液晶显示器的主板。 图3 驱动板上的芯片和接口 液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。 液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局
紧凑，给查找具体元器件或跑线都造成了很大的困难。在非工厂条件下，它的可修性较小，若驱动板因为供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些因为MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件<驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。目前的驱动板已经普遍开始采用支持ISP<在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。比如我们使用的EP1112最新液晶显示器编程器就可以完成这样的工作。 图4 驱动板原理框图 在液晶显示器的维修工作中，当驱动板出现故障时，若液晶显示器原本就使用的是通用驱动板，就可以直接找到相应主板代换处理，当然，仍需要在其MCU中写入与液晶屏对应的驱动程序；若驱动板是品牌机主板，我们一般采用市场上常见的“通用驱动板”进行代换方法进行维修； “通用驱动板”也称“万能驱动板”。目前，市场上常见的“通用驱动板”有乐华、鼎科、凯旋、悦康等品牌，如图5所示，尽管这种“通用驱动板”所用元器件与“原装驱动板”不一致，但只要用液晶显示器编程器向“通用驱动板”写入液晶屏对应的驱动程序<购买编程器时会随机送液晶屏驱动程序光盘），再通过简单地改接线路，即可驱动不同的液晶屏，通用性很强，而且维修成本也不高，用户容易接受。
LED驱动电源设计芯片的选用技巧介绍LED光源的技术日趋成熟，每瓦发光流明迅速增长，促使其逐年递减降价。LED绿色灯具的海量市场和持续稳定数年增长需求将是集成电路行业继VCD、DVD、手机、MP3之后的消费电子市场的超级海啸！LED灯具的高节能、长寿命、利环保的优越性能获得普遍的公认。 1、LED高节能：直流驱动，超低功耗(单管0.03~1W)电光功率转换接近100%，相同照明效果比传统光源节能80%以上。 2、LED长寿命：LED光源被称为长寿灯。固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5万到10万小时，比传统光源寿命长10倍以上。 3、LED利环保：LED是一种绿色光源，环保效益更佳。光谱中没有紫外线和红外线，热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触摸，属于典型的绿色照明光源。 LED光源工作特点 照明用LED光源的VF电压都很低，一般情况下为2.75~3.8V，IF一般为15~1，400mA。因此，LED驱动IC的输出电压是VFxN或VFx1，IF保持恒流在15~1，400mA。LED灯具使用的LED光源有小功率(IF为15~20mA)和大功率(IF大于200mA)二种。小功率LED 多用做制作LED日光灯、装饰灯、格栅灯。大功率LED被用来做家庭照明灯、射灯、水底灯、洗墙灯、路灯、隧道灯、汽车工作灯等。功率LED光源是低电压、大电流驱动的器件，其发光强度由流过LED的电流大小决定。电流过大会引起LED光衰减，电流过小会影响LED的发光强度。因此，LED的驱动需要提供恒流电源，以保证大功率LED使用的安全性，
TFT LCD液晶显示器的驱动原理 我们针对feed through电压,以及二阶驱动的原理来做介绍.简单来说Feed through电压主要是由于面板上的寄生电容而产生的,而所谓三阶驱动的原理就是为了解决此一问题而发展出来的解决方式,不过我们这次只介绍二阶驱动,至于三阶驱动甚至是四阶驱动则留到下一次再介绍.在介绍feed through电压之前,我们先解释驱动系统中gate driver所送出波形的timing图. SVGA分辨率的二阶驱动波形 我们常见的1024*768分辨率的屏幕,就是我们通常称之为SVGA分辨率的屏幕.它的组成顾名思义就是以1024*768=786432个pixel来组成一个画面的数据.以液晶显示器来说,共需要1024*768*3个点(乘3是因为一个pixel需要蓝色,绿色,红色三个点来组成.)来显示一个画面.通常在面板的规划,把一个平面分成X-Y轴来说,在X轴上会有1024*3=3072列.这3072列就由8颗384输出channel的source driver 来负责推动.而在Y轴上,会有768行.这768行,就由3颗256输出channel的gate driver来负责驱动.图1就是SVGA分辨率的gate driver输出波形的timing图.图中gate 1 ~ 768分别代表着768个gate
driver的输出.以SVGA的分辨率,60Hz的画面更新频率来计算,一个frame的周期约为16.67 ms.对gate 1来说,它的启动时间周期一样为16.67ms.而在这16.67 ms之间,分别需要让gate 1 ~ 768共768条输出线,依序打开再关闭.所以分配到每条线打开的时间仅有16.67ms/768=21.7us而已.所以每一条gate d river打开的时间相对于整个frame是很短的,而在这短短的打开时间之内,source driver再将相对应的显示电极充电到所需的电压. 而所谓的二阶驱动就是指gate driver的输出电压仅有两种数值,一为打开电压,一为关闭电压.而对于common电压不变的驱动方式,不管何时何地,电压都是固定不动的.但是对于common电压变动的驱动方式,在每一个frame开始的第一条gate 1打开之前,就必须把电压改变一次.为什么要将这些输出电压的t iming介绍过一次呢?因为我们接下来要讨论的feed through电压,它的成因主要是因为面板上其它电压的变化,经由寄生电容或是储存电容,影响到显示电极电压的正确性.在LCD面板上主要的电压变化来源有3个,分别是gate driver电压变化,source driver电压变化,以及common电压变化.而这其中影响最大的就是gate driver电压变化(经由Cgd或是Cs),以及common电压变化(经由Clc或是Cs+Clc). Cs on common架构且common电压固定不动的feed through电压 我们刚才提到,造成有feed through电压的主因有两个.而在common电压固定不动的架构下,造成f eed through电压的主因就只有gate driver的电压变化了.在图2中,就是显示电极电压因为feed thro ugh电压影响,而造成电压变化的波形图.在图中,请注意到gate driver打开的时间,相对于每个frame 的时间比例是不正确的.在此我们是为了能仔细解释每个frame的动作,所以将gate driver打开的时间画的比较大.请记住,正确的gate driver打开时间是如同图1所示,需要在一个frame的时间内,依序将7
LED驱动芯片的选用技巧 LED光源的技术日趋成熟，每瓦发光流明迅速增长，促使其逐年递减降价。LED绿色灯具的海量市场和持续稳定数年增长需求将是集成电路行业继VCD、DVD、手机、MP3之后的消费电子市场的超级海啸！ LED灯具的高节能、长寿命、利环保的优越性能获得普遍的公认。 1、LED高节能：直流驱动，超低功耗（单管0.03~1W）电光功率转换接近100%，相同照明效果比传统光源节能80%以上。 2、LED长寿命：LED光源被称为长寿灯。固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5万到10万小时，比传统光源寿命长10倍以上。 3、LED利环保：LED是一种绿色光源，环保效益更佳。光谱中没有紫外线和红外线，热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触摸，属于典型的绿色照明光源。 LED光源工作特点 照明用LED光源的VF电压都很低，一般情况下为2.75~3.8V，IF一般为15~1，400mA。因此，LED驱动IC的输出电压是VFxN或VFx1，IF保持恒流在15~1，400mA。LED灯具使用的LED 光源有小功率（IF为15~20mA）和大功率（IF大于200mA）二种。小功率LED多用做制作LED 日光灯、装饰灯、格栅灯。大功率LED被用来做家庭照明灯、射灯、水底灯、洗墙灯、路灯、隧道灯、汽车工作灯等。 功率LED光源是低电压、大电流驱动的器件，其发光强度由流过LED的电流大小决定。电流过大会引起LED光衰减，电流过小会影响LED的发光强度。因此，LED的驱动需要提供恒流电源，以保证大功率LED使用的安全性，同时达到理想的发光强度。在LED照明领域，为体现出LED灯节能和长寿命的特点，正确选择LED驱动IC至关重要。没有好的驱动IC的匹配，LED照明的优势无法体现出来。 LED灯具对低压驱动芯片的要求 1、驱动芯片的标称输入电压范围应当满足直流8~40V，以覆盖较广的应用需要。耐压能力最好大于45V。当输入为交流12V或24V时，简单的桥式整流器输出电压会随电网电压波动，特别是当电压偏高时，输出直流电压也会偏高。如果驱动IC没有宽的输入电压范围，往往会在电网电压升高时会被击穿，从而烧毁LED光源。 2、驱动芯片的标称输出电流要求大于1.2~1.5A。作为照明用的LED光源，1W功率的LED光源的标称工作电流为350mA，3W功率的LED光源的标称工作电流为700mA。功率大的LED光源的需要更大电流，因此LED照明灯具选用的驱动IC必须有足够的电流输出，设计产品时也必须使驱动IC工作在满负荷输出的70~90%的最佳工作区域。使用满负荷输出电流的驱动IC 在灯具狭小空间散热不畅，容易导致灯具发生疲劳和早期失效。 3、驱动芯片的输出电流必须保持恒定，这样LED才能稳定发光，不会闪烁。同一批驱动芯片在同等条件下使用，其输出电流大小要尽可能一致，也就是离散性要小，这样在大批量自动化生产线上生产时才能保证有效和有序性。对于输出电流有一定离散性的驱动芯片，必选在出厂或投入生产线前进行分档挑选，调整PCB板上电流设定电阻的阻值大小，使之生产的LED 灯具恒流驱动板对同类LED光源的发光亮度一致，以保持最终产品的一致性。
LED电子显示屏常见驱动方式介绍 目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种，静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟。下面由明新源科技为大家介绍下LED电子显示屏常见的驱动方式吧。 河南明新源相关负责人介绍说，在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式;室内单双色一般为1/16扫描，室内全彩LED显示屏一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩显示屏一般是静态扫描。驱动IC一般用国产HC595，台湾MBI5026，日本东芝TB62726，一般有1/2 扫，1/4扫，1/8扫，1/16扫。 举列说明：一个常用的全彩模组像素为16*8 (2R1G1B)，模组总共使用的LED灯是：16*8(2+1+1)=512个，如果用MBI5026 驱动，MBI5026 为16位芯片，512/16=32 (1)如果用8个MBI5026芯片，是动态1/4扫虚拟。 (2)如果用16个MBI5026芯片，是动态1/2扫虚拟。 (3)如果用32 个MBI5026芯片，是静态虚拟。 (4)用6个MBI5026芯片，是动态1/4扫实像素。 (5)用12个MBI5026芯片，是动态1/2扫实像素。 (6)如果板子上两个红灯串连，用个MBI5026芯片，是静态实像素。 在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。LED电子显示屏常见驱动方式介绍还有哪些，该如何区分呢?一个最简单的办法就是数一下单元板的LED灯数目和74HC595的数量。计算方法：LED的数目除以74HC595的数目再除以8 =几分之一扫描。 实像素与虚拟是相对应的简单来说，实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。
led液晶显示器的驱动原理 LED液晶显示器的驱动原理 艾布纳科技有限公司 前两次跟大家介绍有关液晶显示器操作的基本原理, 那是针对液晶本身的特性,与 TFT LCD 本身结构上的操作原理来做介绍. 这次我们针对 TFT LCD 的整体系统面来做介绍, 也就是对其驱动原理来做介绍, 而其驱动原理仍然因为一些架构上差异的关系, 而有所不同. 首先我们来介绍由于 Cs(storage capacitor)储存 电容架构不同, 所形成不同驱动系统架构的原理. Cs(storage capacitor)储存电容的架构 一般最常见的储存电容架构有两种, 分别是Cs on gate与Cs on common这两种. 这两种顾名思义就可以知道, 它的主要差别就在于储存电容是利用gate走线或是common走线来完成的. 在上一篇文章中, 我曾提到, 储存电容主要是为了让充好电的电压,能保持到下一次更新画面的时候之用. 所以我们就必须像在 CMOS 的制程之中, 利用不同层的走线, 来形成平行板电容. 而在TFT LCD的制程之中, 则是利用显示电极与gate走线或是common走线,所形成的平行板电容,来制作出储存电容Cs.
图1就是这两种储存电容架构, 从图中我们可以很明显的知道, Cs on gate由于不必像Cs on common一样, 需要增加一条额外的common走线, 所以它的开口率(Aperture ratio)会比较大. 而开口率的大小, 是影响面板的亮度与设计的重要因素. 所以现今面板的设计大多使用Cs on gate的方式. 但是由于Cs on gate的方式, 它的储存电容是由下一条的gate走线与显示电极之间形成的.(请见图2的Cs on gate与Cs on common的等效电路) 而gate走线, 顾名思义就是接到每一个TFT 的gate端的走线, 主要就是作为gate driver送出信号, 来打开TFT, 好让TFT对显示电极作充放电的动作. 所以当下一条gate走线, 送出电压要打开下一个TFT时 , 便会影响到储存电容上储存电压的大小. 不过由于下一条gate走线打开到关闭的时间很短,(以1024*768分辨率, 60Hz更新频率的面板来说. 一条gate走线打开的时间约为20us, 而显示画面更新的时间约为16ms, 所以相对而言, 影响有限.) 所以当下一条gate走线关闭, 回复到原先的电压, 则Cs储存电容的电压, 也会随之恢复到正常. 这也是为什么, 大多数的储存电容设计都是采用Cs on gate的方式的原因.

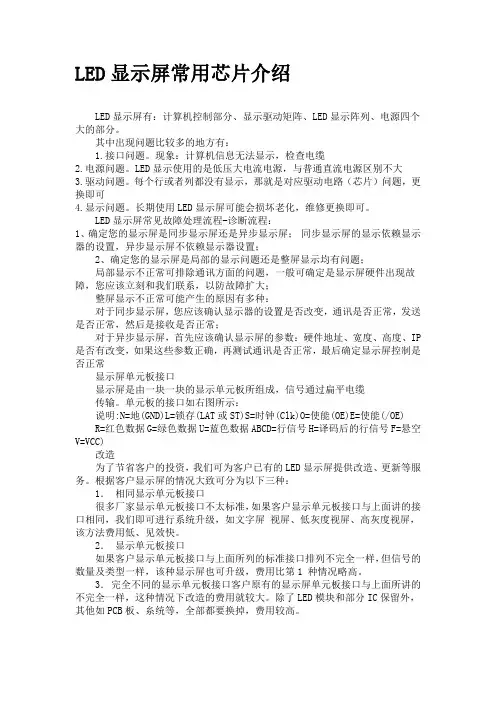

一、1.2 LED板的芯片功能 74HC245的作用：信号功率放大。 第1脚DIR，为输入输出转换端口，当DIR=“1”高电平(接VCC）时信号由“A” 端输入“B”端输出，DIR=“0”低电平（接GND）时信号由“B”端输入“A”端输出。 第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B 端才被启用，该脚也就是起到开关的作用. 第2~9脚“A”信号输入\输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。如果DIR=“0”G=“0”则B1输入A1输出，其它类同。 第11~18脚“B”信号输入\输出端，功能与“A”端一样。 第10脚GND，电源地。 第20脚VCC，电源正极。 74HC595的作用：LED驱动芯片，8位移位锁存器。 第8脚GND，电源地。 第16脚VCC，电源正极 第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。 QA~QH的输出由输入的数据控制。
第12脚STB，锁存端，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。 第11脚CLK，时钟端，每一个时钟信号将移入一位数据到寄存器。 第10脚SCLR，复位端，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。 第9脚DOUT，串行数据输出端，将数据传到下一个。 第15、1~7脚，并行输出端也就是驱动输出端，驱动LED。 HC16126\TB62726的作用：LED驱动芯片，16位移位锁存器。 备注：HC16126驱动芯片定义和5020，5024,2016等芯片一样 第1脚GND，电源地。 第24脚VCC，电源正极 第2脚DATA，串行数据输入 第3脚CLK，时钟输入 第4脚STB，锁存输入 第23脚输出电流调整端，接电阻调整 第22脚DOUT，串行数据输出 第21脚EN，使能输入 其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026的引脚功能一样，结构相似。

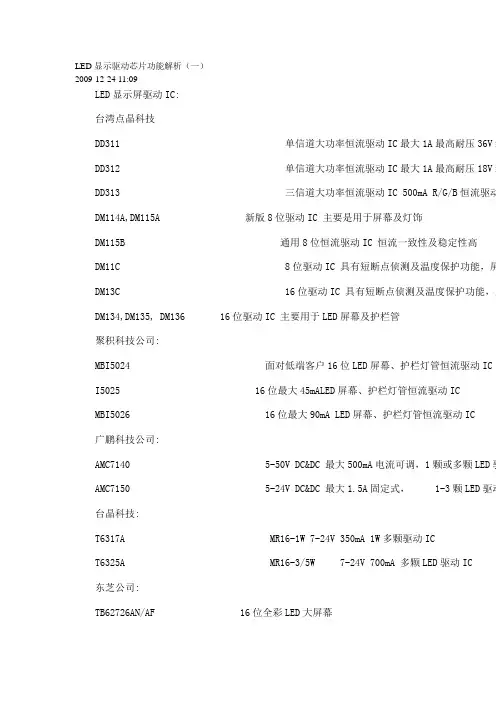

目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积科技}、SITI(点晶科技)等。在国内LED显示屏行业，这几家的芯片都有应用。 TOSHIBA产品的Xing价比较高，在国内市场上占有率也最高。主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。其中TB62705、TB62725是8位源芯片，TB62706、TB62726是16位源芯片。TB62725、TB62726分别是TB62705、TB62706的升级芯片。这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。作为中档芯片，目前”TB62725、TB62726已经逐渐替代了TB62705和TB62706。另外，TB62726还有一种窄体封装的TB62726AFNA芯片，其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm)，这种窄体封装比较适合在点间距较小的显示屏上使用。需要注意的是，AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片，除具有普通恒流源芯片的功能外，还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。此类芯片适用于高端的LED全彩显示屏，当然其价格也不菲。TB62727为TOSHIBA的新产品，主要是在TB62726基础上增加了电流调节、温度报警及输出开路检测等功能，其市场定位介于TB62719(718)与TB62726之间，计划于2003年10月量产。 TI作为世界级的IC厂商，其产品Xing能自然勿用置疑。但由于先期对中国LED市场的开发不力，市场占有率并不高。主要产品有TLC5921、TLC5930和TLC5911等。TLC5921是具有TSD、LOD功能的高精度16位源驱动芯片，其位间电流误差只有±4％，但其价格一直较高，直到最近才降到与TB72726相当的水平。TLC5930为具有1024级灰度(10位PWM)的12位源芯片，具有64级亮度可调功能。TLC5911是定位于高端市场的驱动芯片，具有1024级灰度、64级亮度可调、TSD、LOD等功能的16位源芯片。在TLC5921和TLC5930芯片下方有金属散热片，实际应用时要注意避开LED灯脚，否则会因漏电造成LED灯变暗。 SONY产品一向定位于高端市场，LED驱动芯片也不例外，主要产品有CXA3281N和CXR3596R。CXA3281N是8位源芯片，具有4096级灰度机制(12位PWM)、256级亮度调节、1024级输出电流调节、TSD、LOD和LSD(输出短路检测)等功能。CXA3281N主要是针对静态驱动方式设计的，其最大输出电流只有40mA。CXA3596R是16位源芯片，功能上继承了CXA3281N的所有特点，主要是提高了输出电流(由40mA增加到80mA)及恒流源输出路数(由8路增加到16路)。目前CXA3281N的单片价格为1美元以上，CXA3596R价格在2美元以上。 MBI(聚积科技)的产品基本上与TOSHIBA的中档产品相对应，引脚及功能也完全兼容，除了恒流源外部设定电阻阻值稍有不同外，基本上都可直接代换使用。该产品的价格比TOSHIBA的要低10~20％，是中档显示屏不错的选择。MBI的MBl5001和MBl5016分别与TB62705和TB62706对应，MBl5168千口MBl5026分另(j与TB62725禾口TB62726对应。另外，还有具有LOD功能的其新产品MBl5169(8位源)、MBl5027(16位源)、64级亮度调节功能的MBl5170(8位源)和MBl5028(16位源)。带有LOD及亮度调节功能的芯片采用MBI公司的Share-I-OTM技术，其芯片引脚完全与不带有这些功能的芯片，如MBl5168和MBl5026兼容。这样，可以在不变更驱动板设计的情况下就可升级到新的功能。
液晶显示器常用通用驱动板 2009-12-31 18:22 1．常用“通用驱动板”介绍 目前，市场上常见的驱动板主要有乐华、鼎科、凯旋、华升等品牌。驱动板配上不同的程序，就驱动不同的液晶面板，维修代换十分方便。常见的驱动板主要有以下几种类型： （1） 2023 B-L驱动板 2023B－L驱动板的主控芯片为RTD2023B，主要针对LVDS接口设计，实物如图1所示。 图1 2023B-L驱动板实物 该驱动板的主要特点是：支持LVDS接口液晶面板，体积较小，价格便宜。主要参数如下： 输入接口类型：VGA模拟RGB输入； 输出接口类型：LVDS； 显示模式：640×350／70Hz～1600×1200／75Hz； 即插即用：符合VESA DDC1／2B规范； 工作电压：DC 12V±1.0V，2～3A； 适用范围：适用于维修代换19in以下液晶显示器驱动板。 2023B－L驱动板上的VGA输入接口各引脚功能见表2，TXD、RXD脚一般不用。
表2 VGA插座引脚功能 2023B-L驱动板上的按键接口可以接五个按键、两个LED指示灯，各引脚功能见表3。 表3 2023B-L驱动板上的按键接口引脚功能 2023B-L驱动板上的LVDS输出接口（30脚）引脚功能见表4。 表4 2023B-L驱动板LVDS输出接口各引脚功能 2023B-L驱动板上的高压板接口引脚功能见表5。
表5 2023B-L驱动板上的高压板接口引脚功能 （2）203B-L驱动板 2023B-L主要针对TTL接口设计，其上的LVDS接口为插孔，需要重新接上插针后才能插LVDS插头。2023B-T驱动板实物如图6所示。 图6 2023B-T驱动板实物图 2023B-T驱动板体积比2023B-L稍大，价格也相对高一些，其主要参数如下： 输入接口类型：VGA模拟RGB输入； 输出接口类型：TTL； 显示模式：640×350／70Hz～1280×1024／75 Hz： 即插即用：符合VESA DDC1／2B规范； 工作电压：DC 12V±1.0V，2～3A； 适用范围：适用于维修代换20in以下液晶显示器的驱动板。 2023B-T驱动板的VCA输入接口、按键接口、LVDS输出接口、高压板接口引脚功能与前面介绍的2023B-L驱动板基本一致。

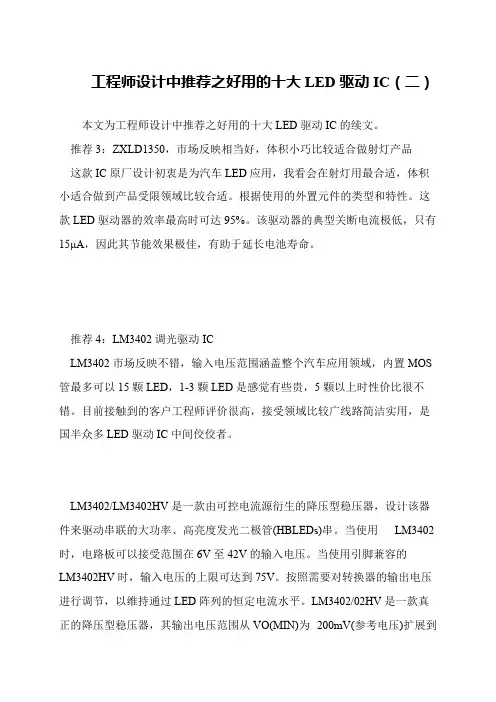

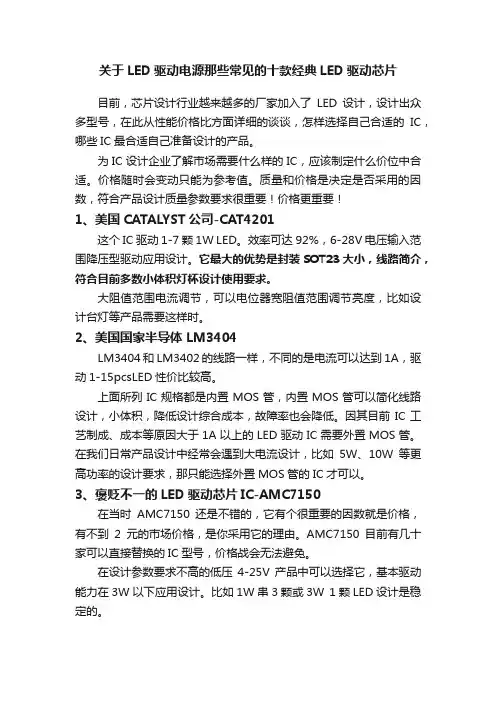

led驱动芯片型号有哪些_十款led驱动芯片电路设计 怎么选择自己合适的LED驱动IC？ 1、市场褒贬不一的LED驱动IC-AMC7150在当时AMC7150还是不错的，我想了想还是提提，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。 在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。比如1W串3颗或3W1颗LED设计是稳定的。 目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED市场。价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。 这个IC驱动1-7颗1WLED。效率可达92%，6-28V电压输入范围降压型驱动应用设计。比前面两款IC最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。 大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V电压降压恒流驱动1-7pscLED，线路简洁实用。设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。 总体电子物料成本要略高于前款IC。 LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。 LM3404和LM3402的线路一样，不同的是电流可以达到1A，驱动1-15pcsLED性价比较高。 上面所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，小体积，降低设计综合成本，故障率也会降低。因其目前IC工艺制成、成本等原因大于1A以上的LED驱

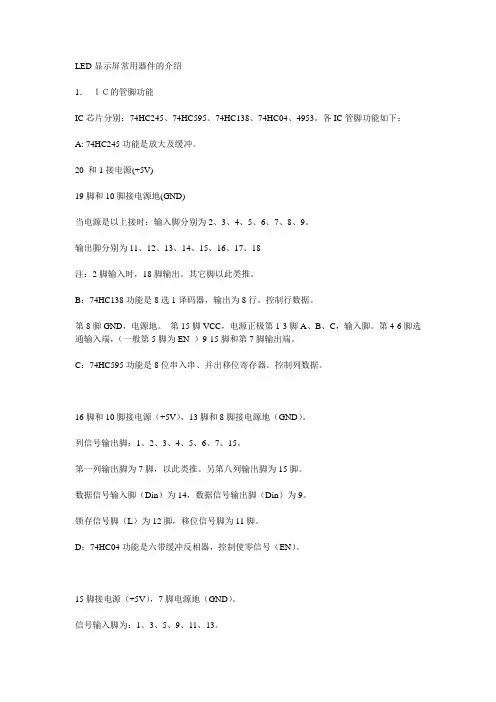

LED 显示屏常用器件的介绍 1．ＩＣ的管脚功能 IC 芯片分别：74HC245、74HC595、74HC138、74HC04、4953。各IC 管脚功能如下： A: 74HC245功能是放大及缓冲。 20 和1接电源(+5V 19脚和10脚接电源地(GND 当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。 输出脚分别为11、12、13、14、15、16、17、18 注：2脚输入时，18脚输出。其它脚以此类推。 B ：74HC138功能是8选1译码器，输出为8行。控制行数据。 第8脚GND ，电源地。第15脚VCC ，电源正极第1-3脚A 、B 、C ，输入脚。第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。 C ：74HC595功能是8位串入串、并出移位寄存器。控制列数据。 16脚和10脚接电源（+5V），13脚和8脚接电源地（GND ）。 列信号输出脚：1、2、3、4、5、6、7、15。 第一列输出脚为7脚，以此类推。另第八列输出脚为15脚。 数据信号输入脚（Din ）为14，数据信号输出脚（Din ）为9。 锁存信号脚（L ）为12脚，移位信号脚为11脚。
D ：74HC04功能是六带缓冲反相器，控制使零信号（EN ）。 15脚接电源（+5V），7脚电源地（GND ）。 信号输入脚为：1、3、5、9、11、13。 信号输出脚为：2、4、6、8、10、12。 E ： 4953行管功能是开关作用，每个行管控制2行。 1脚和3脚接电源（+5V）。 信号输入脚：2、4。 信号输出脚：5、6、7、8。 5脚和6脚为一组输入， 7脚和8脚、5脚和6脚为一组输出。 TB62726与5026 5024 16126 的作用：LED 驱动芯片，16位移位锁存器。 第1脚GND ，电源地。第24脚VCC ，电源正极第2脚DATA ，串行数据输入 第3脚CLK ，时钟输入. 第4脚STB ，锁存输入 . 第23脚输出电流调整端，接电阻调整 第22脚DOUT ，串行数据输出第21脚EN ，使能输入第5-12脚和13-20脚驱动输出端。 其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026 5024的引脚功能一样，结构相似。不同点是TB62726和5026每路输出电压为5-90毫安，5024 16126为3-45毫
一/主要的显示屏驱动IC 74HC04的作用：6位反相器。 第7脚GND，电源地。第14脚VCC，电源正极。信号由A端输入Y端反相输出，A1与Y1为一组，其它类推。例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。 74HC138的作用：八位二进制译十进制译码器。 第8脚GND，电源地。第15脚VCC，电源正极第1~3脚A、B、C，二进制输入脚。第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号控制。其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。 通过控制选通脚来级联，使之扩展到十六位。 例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，则Y0为“0”Y1~Y7为“1”。74HC595的作用：LED驱动芯片，8位移位锁存器。 第8脚GND，电源地。第16脚VCC，电源正极第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。第13脚EN，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。第12脚STB，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。第9脚DOUT，串行数据输出端，将数据传到下一个。第15、1~7脚，并行输出口也
就是驱动输出口，驱动LED。 4953的作用：行驱动管，功率管。 其内部是两个CMOS管，1、3脚VCC，2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。 TB62726的作用：LED驱动芯片，16位移位锁存器。 第1脚GND，电源地。第24脚VCC，电源正极第2脚DATA，串行数据输入 第3脚CLK，时钟输入.第4脚STB，锁存输入 .第23脚输出电流调整端，接电阻调整 第22脚DOUT，串行数据输出第21脚EN，使能输入 其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026的引脚功能一样，结构相似。 二、 LED显示屏常见信号的了解 以下内容只有回复后才可以浏览 CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
TFT LCD液晶显示器的驱动原理(一) 前两次跟大家介绍有关液晶显示器操作的基本原理，那是针对液晶本身的特性，与TFT LCD本身结构上的操作原理来做介绍。这次我们针对TFT LCD的整体系统面来做介绍，也就是对其驱动原理来做介绍，而其驱动原理仍然因为一些架构上差异的关系，而有所不同。首先我们来介绍由于 Cs(storage capacitor)储存电容架构不同，所形成不同驱动系统架构的原理。 Cs(storage capacitor)储存电容的架构 一般最常见的储存电容架构有两种，分别是Cs on gate与Cs on common这两种。这两种顾名思义就可以知道，它的主要差别就在于储存电容是利用gate走线或是common走线来完成的。在上一篇文章中提到，储存电容主要是为了让充好电的电压，能保持到下一次更新画面的时候之用。所以我们就必须像在CMOS的制程之中，利用不同层的走线，来形成平行板电容。而在TFT LCD的制程之中，则是利用显示电极与gate走线或是common走线，所形成的平行板电容，来制作出储存电容Cs。
图1就是这两种储存电容架构，从图中我们可以很明显的知道，Cs on gate由于不必像Cs on co mmon一样，需要增加一条额外的common走线，所以它的开口率(Aperture ratio)会比较大。而开口率的大小，是影响面板的亮度与设计的重要因素。所以现今面板的设计大多使用Cs on gate的方式。但是由于Cs on gate的方式，它的储存电容是由下一条的gate走线与显示电极之间形成的。(请见图2的Cs on gate与Cs on common的等效电路) 而gate走线，顾名思义就是接到每一个TFT的gate 端的走线，主要就是作为gate driver送出信号，来打开TFT，好让TFT对显示电极作充放电的动作。所以当下一条gate走线，送出电压要打开下一个TFT时，便会影响到储存电容上储存电压的大小。不过由于下一条gate走线打开到关闭的时间很短，(以1024×768分辨率，60Hz更新频率的面板来说.
LED 显示屏中常用的芯片说明及原理 Led中常见的芯片有：74HC595列驱动，74HC138译码驱动，74HC245信号放大，74HC4953行扫描等。 1、74HC595 74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。 74HC595 是具有8位移位寄存器和一个存储器，三态输出功能。移位寄存器和存储器是分别的时钟。数据在SHcp（移位寄存器时钟输入）的上升沿输入到移位寄存器中，在STcp（存储器时钟输入）的上升沿输入到存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。 8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。三态。 将串行输入的8位数字，转变为并行输出的8位数字，例如控制一个8位数码管，将不会有闪烁。 2特点 8位串行输入 /8位串行或并行输出存储状态寄存器，三种状态
输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。）可以直接清除 100MHz的移位频率 特点8位串行输入 /8位串行或并行输出存储状态寄存器，三种状态 输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。）可以直接清除 100MHz的移位频率 3输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路 595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。 参考数据 Cpd决定动态的能耗， Pd=Cpd×VCC×f1+∑(CL×VCC^2×f0) F1=输入频率，CL=输出电容 f0=输出频率（MHz） Vcc=电源电压 4、引脚说明符号引脚描述 Q0…Q7 8位并行数据输出，其中Q0为第15脚 GND 第8脚地 Q7’第9脚串行数据输出 MR 第10脚主复位（低电平） SHCP 第11脚移位寄存器时钟输入 STCP 第12脚存储寄存器时钟输入 OE 第13脚输出有效（低电平） DS 第14脚串行数据输入 VCC 第16脚电源
1 引言 LED显示屏主要是由发光二极管(LED)及其驱动芯片组成的显示单元拼接而成的大尺寸平面显示器。驱动芯片性能的好坏对LED显示屏的显示质量起着至关重要的作用。近年来，随着LED市场的蓬勃发展，许多有实力的IC厂商，包括日本的东芝(TOSHIBA)、索尼(SONY)，美国的德州仪器(T1)，台湾的聚积(MBl)和点晶科技(SITl)等，开始生产LED专用驱动芯片。 2 驱动芯片种类 LED驱动芯片可分为通用芯片和专用芯片两种。所谓的通用芯片，其芯片本身并非专门为LED 而设计，而是一些具有LED显示屏部分逻辑功能的逻辑芯片(如串-并移位寄存器)。而专用芯片是指按照LED发光特性而设计专门用于LED显示屏的驱动芯片。LED是电流特性器件，即在饱和导通的前提下，其亮度随着电流的变化而变化，而不是靠调节其两端的电压而变化。因此专用芯片一个最大的特点就是提供恒流源。恒流源可以保证LED的稳定驱动，消除LED 的闪烁现象，是LED显示屏显示高品质画面的前提。有些专用芯片还针对不同行业的要求增加了一些特殊的功能，如亮度调节、错误检测等。本文将重点介绍专用驱动芯片。 2．1通用芯片 通用芯片一般用于LED显示屏的低档产品，如户内的单色屏，双色屏等。最常用的通用芯片是74HC595。74HC595具有8位锁存、串—并移位寄存器和三态输出。每路最大可输出35mA 的电流(非恒流)。一般的IC厂家都可生产此类芯片。显示屏行业中常用Motorola(Onsemi)，Philips及ST等厂家的产品，其中Motorola的产品性能较好。 2．2专用芯片 专用芯片具有输出电流大、恒流等特点，比较适用于电流大，画质要求高的场合，如户外全彩屏、室内全彩屏等。 专用芯片的关键性能参数有最大输出电流、恒流源输出路数、电流输出误差(bit-bit,chip-chip)和数据移位时钟等。 ●最大输出电流 目前主流恒流源芯片的最大输出电流多定义为单路最大输出电流，一般在90mA左右。恒流是专用芯片的最根本特性，也是得到高画质的基础。而每个通道同时输出恒定电流的最大值(即最大恒定输出电流)对显示屏更有意义，因为在白平衡状态下，要求每一路都同时输出恒流电流。一般最大恒流输出电流小于允许最大输出电流。 ●恒流源输出路数 恒流源输出路数主要有8(8位源)和16(16位源)两种规格，现在16位源基本上占主流：如TLC5921，TB62706／TB62726，MBl5026／MBl5016等。16位源芯片主要优势在于减少了芯片尺寸，便于LED驱动板(PCB)布线，特别是对于点间距较小的PCB更是有利。
