目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积科技}、SITI(点晶科技)等。在国内LED显示屏行业，这几家的芯片都有应用。
TOSHIBA产品的Xing价比较高，在国内市场上占有率也最高。主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。其中TB62705、TB62725是8位源芯片，TB62706、TB62726是16位源芯片。TB62725、TB62726分别是TB62705、TB62706的升级芯片。这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。作为中档芯片，目前”TB62725、TB62726已经逐渐替代了TB62705和TB62706。另外，TB62726还有一种窄体封装的TB62726AFNA芯片，其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm)，这种窄体封装比较适合在点间距较小的显示屏上使用。需要注意的是，AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片，除具有普通恒流源芯片的功能外，还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。此类芯片适用于高端的LED全彩显示屏，当然其价格也不菲。TB62727为TOSHIBA的新产品，主要是在TB62726基础上增加了电流调节、温度报警及输出开路检测等功能，其市场定位介于TB62719(718)与TB62726之间，计划于2003年10月量产。
TI作为世界级的IC厂商，其产品Xing能自然勿用置疑。但由于先期对中国LED市场的开发不力，市场占有率并不高。主要产品有TLC5921、TLC5930和TLC5911等。TLC5921是具有TSD、LOD功能的高精度16位源驱动芯片，其位间电流误差只有±4％，但其价格一直较高，直到最近才降到与TB72726相当的水平。TLC5930为具有1024级灰度(10位PWM)的12位源芯片，具有64级亮度可调功能。TLC5911是定位于高端市场的驱动芯片，具有1024级灰度、64级亮度可调、TSD、LOD等功能的16位源芯片。在TLC5921和TLC5930芯片下方有金属散热片，实际应用时要注意避开LED灯脚，否则会因漏电造成LED灯变暗。
SONY产品一向定位于高端市场，LED驱动芯片也不例外，主要产品有CXA3281N和CXR3596R。CXA3281N是8位源芯片，具有4096级灰度机制(12位PWM)、256级亮度调节、1024级输出电流调节、TSD、LOD和LSD(输出短路检测)等功能。CXA3281N主要是针对静态驱动方式设计的，其最大输出电流只有40mA。CXA3596R是16位源芯片，功能上继承了CXA3281N的所有特点，主要是提高了输出电流(由40mA增加到80mA)及恒流源输出路数(由8路增加到16路)。目前CXA3281N的单片价格为1美元以上，CXA3596R价格在2美元以上。
MBI(聚积科技)的产品基本上与TOSHIBA的中档产品相对应，引脚及功能也完全兼容，除了恒流源外部设定电阻阻值稍有不同外，基本上都可直接代换使用。该产品的价格比TOSHIBA的要低10~20％，是中档显示屏不错的选择。MBI的MBl5001和MBl5016分别与TB62705和TB62706对应，MBl5168千口MBl5026分另(j与TB62725禾口TB62726对应。另外，还有具有LOD功能的其新产品MBl5169(8位源)、MBl5027(16位源)、64级亮度调节功能的MBl5170(8位源)和MBl5028(16位源)。带有LOD及亮度调节功能的芯片采用MBI公司的Share-I-OTM技术，其芯片引脚完全与不带有这些功能的芯片，如MBl5168和MBl5026兼容。这样，可以在不变更驱动板设计的情况下就可升级到新的功能。
SITI(点晶科技)是台湾一家专业研发生产LED驱动芯片的公司，其产品Xing能稳定。点晶科技的定位与TOSHIBA差不多，其产品的Xing能与价格也相当。但引脚并不兼容。点晶的产品主要有ST2221A、ST2221C、DMl34、DMl35、DMl36，DMl33和ST2226A等。除了ST2221A为8位源外，其余都是16位源芯片。DMl34、DMl35禾口DMl36是ST2221C 的升级产品。这三款芯片之间的区别只是输出电流不同，DMl34的输出电流为40-90mA，DMl35的输出电流为10-50mA，DMl36的输出电流为3-15mA。DMl33具有64级亮度可调、LOD及TSD功能。ST2226A具有1024级灰度机制(10位PWM)，属于高端芯片。
从这几家LED驱动芯片主要制造商的产品结构来看，目前LED恒流芯片主要分为三个档次。第一档次是具有灰度机制的芯片，这类芯片内部具有PWM机构，可以根据输入的数据产生灰度，更易形成深层次灰度，达到高品质画面。第二档次是具有LOD、TSD、亮度调节功能的芯片，这些芯片由于有了附加功能而更适用于特定场合，如用于可变情报板，具有侦测LED错误功能。第三档为不带任何附加功能的恒流源芯片，此类芯片只为LED提供高精度的恒流源，保证屏体显示画面的质量良好。
根据五大厂商提供的规格书，我们从逻辑功能、模拟量参数及芯片封装等方面对他们的LED 芯片进行了比较，如表1～表4所列。
我们已经开发出成功用于制备p型沟道多晶硅TFTAMOLED的6步光掩模工艺。通过采用6步光掩模工艺，可以降低成本和提高生产率。通过6步光掩模工艺制备的p型沟道TFT，场效应迁移率约为80cm2／Vsec，亚阈值电压摆动约为0．3V／dec，阈值电压约为-2V。最终，我们利用6步光掩模工艺制备了7英寸WVGA(720*480)AMOLED面板。
DD313三信道大功率恒流驱动IC 500mA R/G/B恒流驱动IC
DM11C8位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用
DM13C16位驱动IC 具有短断点侦测及温度保护功能，屏幕灯饰使用
MBI502616位最大90mA LED屏幕、护栏灯管恒流驱动IC
T6317AMR16-1W 7-24V 350mA 1W多颗驱动IC
TB62726ANG/AFG16位全彩LED大屏幕TCA62746AFG/AFNG 16位全彩LED大屏幕带断、短路侦测及温度保护
美国超科公司(Supertex):
杭州士兰微电子有限公司:

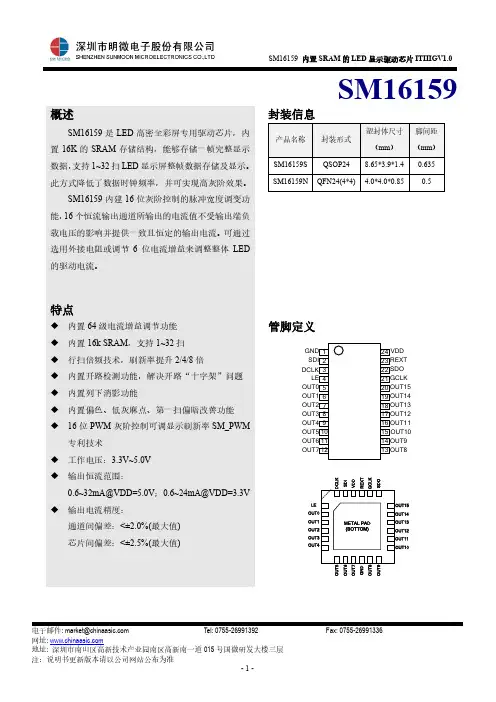

SM16126B16位恒流移位寄存器，应用于LED屏幕及灯饰产品
1、描述74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。74HC595是具有8位移位寄存器和一个存储器，三态输出功能。移位寄存器和存储器是分
别的时钟。数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。三态。
输出寄存器可以直接清除100MHz的移位频率
3、输出能力：并行输出，总线驱动；串行输出；标准中等规模集成电路
595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
PD＝CPD×VCC×f1+∑(CL×VCC2×f0)
SHCPSTCP OE MR DS Q7’ Qn
××L ↓×L NC MR为低电平时仅仅影响移位寄存器
×↑L L ×L L 空移位寄存器到输出寄存器
××H L ×L Z 清空移位寄存器，并行输出为高阻状态
↑×L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
×↑L H ×NC Qn’移位寄存器的内容到达保持寄存器并从并口输出
↑↑L H ×Q6’Qn’移位寄存器内容移入，先前的移位寄存器的内容到达保持寄存器并出。
当MR为高电平，OE为低电平时，数据在SHCP上升沿进入移位寄存器，在STCP上升沿输出到并行端口
目前国内使用的户内灯板的走线方式基本一致, 但户外灯板的走线方法种类繁多。为了正确的提供控制系统，我们统一的采用如下的特征Ma来描述灯板的走线情况。
特征Ma的形式为xx-Pyy[-aa-bb], 这里[-aa-bb]中的方括号表示可以重复多次, 先描述列, 再描述行。其定义如下:
以下是几个1/8扫描、1/4扫描和静态灯板的特征Ma示例。注意, 走线都是从灯板背面来看
的。
认识显示板元件工作原理也是对于组装和维修的基础
单元板/模组是由多块串接在一起的，而控制信号是比较弱的，在信号传递过程中需要将它的功率进行放大

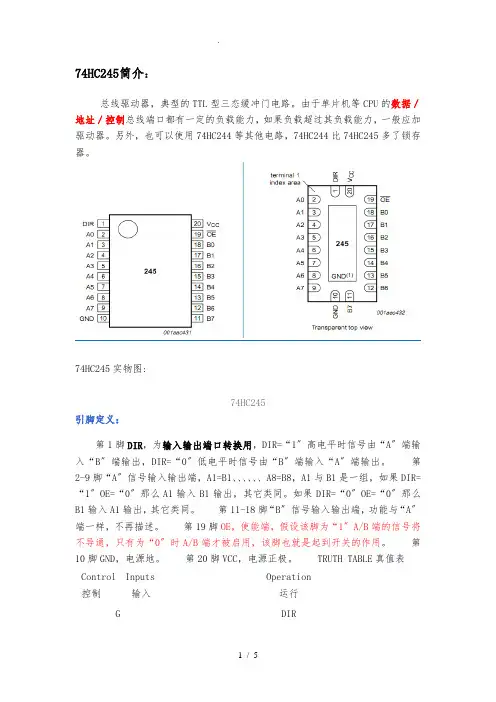

第1脚DIR，为输入输出端口转换用，DIR=“1”高电平时信号由“A”端输入“B”端输出，DIR=“0”低电平时信号由“B”端输入“A”端输出。
第2~9脚“A”信号输入输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。如果DIR=“0”G=“0”则B1输入A1输出，其它类同。
第11~18脚“B”信号输入输出端，功能与“A”端一样，不再描述。
第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B端才被启用，该脚也就是起到开关的作用。
通过控制选通脚来级联，使之扩展到十六位。
在一起，串行列数据信号RI（DA TA）、锁存信号STB、串行时钟信号CLK都在这个芯片上
第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。
第12脚STB，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。
第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。
第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。
每一显示行需要的电流是比较大的，要使用行驱动管，每片4953可以驱动2个显示行
其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026的引脚功能一样，结构相似。
CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。
STB锁存信号：将移位寄存器内的数据送到锁存器，并将其数据内容通过驱动电路点亮LED
显示出来。但由于驱动电路受EN使能信号控制，其点亮的前提必须是使能为开启状态。锁存信号也须要与时钟信号协调才能显示出完整的图象。在任何情况下，当锁存信号有异常时，会使整板显示杂乱无章。
EN使能信号：整屏亮度控制信号，也用于显示屏消隐。只要调整它的占空比就
可以控制亮度的变化。当使能信号出现异常时，整屏将会出现不亮、暗亮或拖尾等现象。
RI数据信号：提供显示图象所需要的数据。必须与时钟信号协调才能将数据传
送到任何一个显示点。一般在显示屏中红绿蓝的数据信号分离开来，若某数据信号短路到正极或负极时，则对应的该颜色将会出现全亮或不亮，当数据信号被悬空时对应的颜色显示情况不定。
ABCD行信号：只有在动态扫描显示时才存在，ABCD其实是二进制数，A是最
低位营销管理，如果用二进制表示ABCD信号控制最大范围是16行（1111），1/4扫描中只要AB信号就可以了，因为AB信号的表示范围是4行（11）。当行控制信号出现异常时，将会出现显示错位、高亮或图像重叠等现象。
显示接口是用用于连接控制卡和单元板/模组之间连接，已将控制信号传递。
由于存在不同的扫描方式，也就有不同的接口，使用得最多的是08接口，12接口和04接口。不同的接口主要是信号线的排列顺序不一样，原理是一样的。
室内屏多用08接口，室外屏所采用接口非常杂乱，使用12接口的较多，但12接口也不是户外屏的唯一接口。选择控制卡和单元板/模组时，应尽量选择接口一致的，若买到了不一致的接口，也可以根据学到的原理进行改线。
LED 常用芯片技术资料 1、列电子开关74HC595 （串并移位寄存器） 第14脚DATA ，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。 第13脚EN ，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。第12脚STB ，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能 将移入的数据送QA~QH口输出。 第11脚CLK ，时钟口，每一个时钟信号将移入一位数据到寄存器。 第10脚SCLR ，复位口，只要有复位信号，寄存器内移入的数据将清空，一般接VCC 。第9脚DOUT ，串行数据输出端，将数据传到下一个。第15、1~7脚，并行输出口也就是驱动输出口，驱动LED 。 2、译码器 74HC138 第1~3脚A 、B 、C ，二进制输入脚。第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A 、B 、C 信号控制。其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。
3、缓冲器件74HC245 第1脚DIR ，输入输出端口转换用，DIR=“1” A输入B 输出，DIR=“0” B输入A 输出。第2~9脚“A ”信号输入输出端；第11~18脚“B ”信号输入输出端。 第19脚G ，使能端，为“1”A/B端的信号将不导通，为“0”时A/B端才被启用。
4、4953的作用：行驱动管，功率管。 1、3脚VCC ， 2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。 5、74HC04的作用：6位反相器。 信号由A 端输入Y 端反相输出，A1与Y1为一组，其它类推。例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。 6、 74HC126（四总线缓冲器）正逻辑 Y=A 2、SDI 串行数据输入端 3、CLK 时钟信号输入端， 4、LE 数据锁存控制端 5~20、恒流源输出端 21、OE 输出使能控制端 22、SDO 串行数据输出端，级联下一个芯片 23、R-EXT 外接电阻，控制恒流源输出端电流大小
LED驱动电源设计芯片的选用技巧介绍LED光源的技术日趋成熟，每瓦发光流明迅速增长，促使其逐年递减降价。LED绿色灯具的海量市场和持续稳定数年增长需求将是集成电路行业继VCD、DVD、手机、MP3之后的消费电子市场的超级海啸！LED灯具的高节能、长寿命、利环保的优越性能获得普遍的公认。 1、LED高节能：直流驱动，超低功耗(单管0.03~1W)电光功率转换接近100%，相同照明效果比传统光源节能80%以上。 2、LED长寿命：LED光源被称为长寿灯。固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5万到10万小时，比传统光源寿命长10倍以上。 3、LED利环保：LED是一种绿色光源，环保效益更佳。光谱中没有紫外线和红外线，热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触摸，属于典型的绿色照明光源。 LED光源工作特点 照明用LED光源的VF电压都很低，一般情况下为2.75~3.8V，IF一般为15~1，400mA。因此，LED驱动IC的输出电压是VFxN或VFx1，IF保持恒流在15~1，400mA。LED灯具使用的LED光源有小功率(IF为15~20mA)和大功率(IF大于200mA)二种。小功率LED 多用做制作LED日光灯、装饰灯、格栅灯。大功率LED被用来做家庭照明灯、射灯、水底灯、洗墙灯、路灯、隧道灯、汽车工作灯等。功率LED光源是低电压、大电流驱动的器件，其发光强度由流过LED的电流大小决定。电流过大会引起LED光衰减，电流过小会影响LED的发光强度。因此，LED的驱动需要提供恒流电源，以保证大功率LED使用的安全性，
LED驱动芯片的选用技巧 LED光源的技术日趋成熟，每瓦发光流明迅速增长，促使其逐年递减降价。LED绿色灯具的海量市场和持续稳定数年增长需求将是集成电路行业继VCD、DVD、手机、MP3之后的消费电子市场的超级海啸！ LED灯具的高节能、长寿命、利环保的优越性能获得普遍的公认。 1、LED高节能：直流驱动，超低功耗（单管0.03~1W）电光功率转换接近100%，相同照明效果比传统光源节能80%以上。 2、LED长寿命：LED光源被称为长寿灯。固体冷光源，环氧树脂封装，灯体内也没有松动的部分，不存在灯丝发光易烧、热沉积、光衰快等缺点，使用寿命可达5万到10万小时，比传统光源寿命长10倍以上。 3、LED利环保：LED是一种绿色光源，环保效益更佳。光谱中没有紫外线和红外线，热量低和无频闪，无辐射，而且废弃物可回收，没有污染不含汞元素，冷光源，可以安全触摸，属于典型的绿色照明光源。 LED光源工作特点 照明用LED光源的VF电压都很低，一般情况下为2.75~3.8V，IF一般为15~1，400mA。因此，LED驱动IC的输出电压是VFxN或VFx1，IF保持恒流在15~1，400mA。LED灯具使用的LED 光源有小功率（IF为15~20mA）和大功率（IF大于200mA）二种。小功率LED多用做制作LED 日光灯、装饰灯、格栅灯。大功率LED被用来做家庭照明灯、射灯、水底灯、洗墙灯、路灯、隧道灯、汽车工作灯等。 功率LED光源是低电压、大电流驱动的器件，其发光强度由流过LED的电流大小决定。电流过大会引起LED光衰减，电流过小会影响LED的发光强度。因此，LED的驱动需要提供恒流电源，以保证大功率LED使用的安全性，同时达到理想的发光强度。在LED照明领域，为体现出LED灯节能和长寿命的特点，正确选择LED驱动IC至关重要。没有好的驱动IC的匹配，LED照明的优势无法体现出来。 LED灯具对低压驱动芯片的要求 1、驱动芯片的标称输入电压范围应当满足直流8~40V，以覆盖较广的应用需要。耐压能力最好大于45V。当输入为交流12V或24V时，简单的桥式整流器输出电压会随电网电压波动，特别是当电压偏高时，输出直流电压也会偏高。如果驱动IC没有宽的输入电压范围，往往会在电网电压升高时会被击穿，从而烧毁LED光源。 2、驱动芯片的标称输出电流要求大于1.2~1.5A。作为照明用的LED光源，1W功率的LED光源的标称工作电流为350mA，3W功率的LED光源的标称工作电流为700mA。功率大的LED光源的需要更大电流，因此LED照明灯具选用的驱动IC必须有足够的电流输出，设计产品时也必须使驱动IC工作在满负荷输出的70~90%的最佳工作区域。使用满负荷输出电流的驱动IC 在灯具狭小空间散热不畅，容易导致灯具发生疲劳和早期失效。 3、驱动芯片的输出电流必须保持恒定，这样LED才能稳定发光，不会闪烁。同一批驱动芯片在同等条件下使用，其输出电流大小要尽可能一致，也就是离散性要小，这样在大批量自动化生产线上生产时才能保证有效和有序性。对于输出电流有一定离散性的驱动芯片，必选在出厂或投入生产线前进行分档挑选，调整PCB板上电流设定电阻的阻值大小，使之生产的LED 灯具恒流驱动板对同类LED光源的发光亮度一致，以保持最终产品的一致性。
LED电子显示屏常见驱动方式介绍 目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种，静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟。下面由明新源科技为大家介绍下LED电子显示屏常见的驱动方式吧。 河南明新源相关负责人介绍说，在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式;室内单双色一般为1/16扫描，室内全彩LED显示屏一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩显示屏一般是静态扫描。驱动IC一般用国产HC595，台湾MBI5026，日本东芝TB62726，一般有1/2 扫，1/4扫，1/8扫，1/16扫。 举列说明：一个常用的全彩模组像素为16*8 (2R1G1B)，模组总共使用的LED灯是：16*8(2+1+1)=512个，如果用MBI5026 驱动，MBI5026 为16位芯片，512/16=32 (1)如果用8个MBI5026芯片，是动态1/4扫虚拟。 (2)如果用16个MBI5026芯片，是动态1/2扫虚拟。 (3)如果用32 个MBI5026芯片，是静态虚拟。 (4)用6个MBI5026芯片，是动态1/4扫实像素。 (5)用12个MBI5026芯片，是动态1/2扫实像素。 (6)如果板子上两个红灯串连，用个MBI5026芯片，是静态实像素。 在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。LED电子显示屏常见驱动方式介绍还有哪些，该如何区分呢?一个最简单的办法就是数一下单元板的LED灯数目和74HC595的数量。计算方法：LED的数目除以74HC595的数目再除以8 =几分之一扫描。 实像素与虚拟是相对应的简单来说，实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。
一、1.2 LED板的芯片功能 74HC245的作用：信号功率放大。 第1脚DIR，为输入输出转换端口，当DIR=“1”高电平(接VCC）时信号由“A” 端输入“B”端输出，DIR=“0”低电平（接GND）时信号由“B”端输入“A”端输出。 第19脚G，使能端，若该脚为“1”A/B端的信号将不导通，只有为“0”时A/B 端才被启用，该脚也就是起到开关的作用. 第2~9脚“A”信号输入\输出端，A1=B1、、、、、、A8=B8，A1与B1是一组，如果DIR=“1”G=“0”则A1输入B1输出，其它类同。如果DIR=“0”G=“0”则B1输入A1输出，其它类同。 第11~18脚“B”信号输入\输出端，功能与“A”端一样。 第10脚GND，电源地。 第20脚VCC，电源正极。 74HC595的作用：LED驱动芯片，8位移位锁存器。 第8脚GND，电源地。 第16脚VCC，电源正极 第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。 QA~QH的输出由输入的数据控制。
第12脚STB，锁存端，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。 第11脚CLK，时钟端，每一个时钟信号将移入一位数据到寄存器。 第10脚SCLR，复位端，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。 第9脚DOUT，串行数据输出端，将数据传到下一个。 第15、1~7脚，并行输出端也就是驱动输出端，驱动LED。 HC16126\TB62726的作用：LED驱动芯片，16位移位锁存器。 备注：HC16126驱动芯片定义和5020，5024,2016等芯片一样 第1脚GND，电源地。 第24脚VCC，电源正极 第2脚DATA，串行数据输入 第3脚CLK，时钟输入 第4脚STB，锁存输入 第23脚输出电流调整端，接电阻调整 第22脚DOUT，串行数据输出 第21脚EN，使能输入 其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026的引脚功能一样，结构相似。
目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积科技}、SITI(点晶科技)等。在国内LED显示屏行业，这几家的芯片都有应用。 TOSHIBA产品的Xing价比较高，在国内市场上占有率也最高。主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。其中TB62705、TB62725是8位源芯片，TB62706、TB62726是16位源芯片。TB62725、TB62726分别是TB62705、TB62706的升级芯片。这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。作为中档芯片，目前”TB62725、TB62726已经逐渐替代了TB62705和TB62706。另外，TB62726还有一种窄体封装的TB62726AFNA芯片，其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm)，这种窄体封装比较适合在点间距较小的显示屏上使用。需要注意的是，AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片，除具有普通恒流源芯片的功能外，还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。此类芯片适用于高端的LED全彩显示屏，当然其价格也不菲。TB62727为TOSHIBA的新产品，主要是在TB62726基础上增加了电流调节、温度报警及输出开路检测等功能，其市场定位介于TB62719(718)与TB62726之间，计划于2003年10月量产。 TI作为世界级的IC厂商，其产品Xing能自然勿用置疑。但由于先期对中国LED市场的开发不力，市场占有率并不高。主要产品有TLC5921、TLC5930和TLC5911等。TLC5921是具有TSD、LOD功能的高精度16位源驱动芯片，其位间电流误差只有±4％，但其价格一直较高，直到最近才降到与TB72726相当的水平。TLC5930为具有1024级灰度(10位PWM)的12位源芯片，具有64级亮度可调功能。TLC5911是定位于高端市场的驱动芯片，具有1024级灰度、64级亮度可调、TSD、LOD等功能的16位源芯片。在TLC5921和TLC5930芯片下方有金属散热片，实际应用时要注意避开LED灯脚，否则会因漏电造成LED灯变暗。 SONY产品一向定位于高端市场，LED驱动芯片也不例外，主要产品有CXA3281N和CXR3596R。CXA3281N是8位源芯片，具有4096级灰度机制(12位PWM)、256级亮度调节、1024级输出电流调节、TSD、LOD和LSD(输出短路检测)等功能。CXA3281N主要是针对静态驱动方式设计的，其最大输出电流只有40mA。CXA3596R是16位源芯片，功能上继承了CXA3281N的所有特点，主要是提高了输出电流(由40mA增加到80mA)及恒流源输出路数(由8路增加到16路)。目前CXA3281N的单片价格为1美元以上，CXA3596R价格在2美元以上。 MBI(聚积科技)的产品基本上与TOSHIBA的中档产品相对应，引脚及功能也完全兼容，除了恒流源外部设定电阻阻值稍有不同外，基本上都可直接代换使用。该产品的价格比TOSHIBA的要低10~20％，是中档显示屏不错的选择。MBI的MBl5001和MBl5016分别与TB62705和TB62706对应，MBl5168千口MBl5026分另(j与TB62725禾口TB62726对应。另外，还有具有LOD功能的其新产品MBl5169(8位源)、MBl5027(16位源)、64级亮度调节功能的MBl5170(8位源)和MBl5028(16位源)。带有LOD及亮度调节功能的芯片采用MBI公司的Share-I-OTM技术，其芯片引脚完全与不带有这些功能的芯片，如MBl5168和MBl5026兼容。这样，可以在不变更驱动板设计的情况下就可升级到新的功能。
led驱动芯片型号有哪些_十款led驱动芯片电路设计 怎么选择自己合适的LED驱动IC？ 1、市场褒贬不一的LED驱动IC-AMC7150在当时AMC7150还是不错的，我想了想还是提提，它有个很重要的因数就是价格，有不到2元的市场价格，是你采用它的理由。AMC7150目前有几十家可以直接替换的IC型号，价格战会无法避免。 在设计参数要求不高的低压4-25V产品中可以选择它，基本驱动能力在3W以下应用设计。比如1W串3颗或3W1颗LED设计是稳定的。 目前士兰半导体推出新款IC，主要是针对驱动24V驱动6颗LED市场。价格要高于AMC7153优惠于欧美市场IC，适合设计1-6颗LED，输入6-25V输入电压，SOP8封装形式，主要针对目前低端射灯市场。 这个IC驱动1-7颗1WLED。效率可达92%，6-28V电压输入范围降压型驱动应用设计。比前面两款IC最大的优势是封装SOT23大小，线路简介，符合目前多数小体积灯杯设计使用要求。 大阻值范围电流调节，可以电位器宽阻值范围调节亮度，比如设计台灯等产品需要这样时。这颗IC目前市场反应良好，也是SOT23小体积封装，输入7-30V电压降压恒流驱动1-7pscLED，线路简洁实用。设计时Rs要紧靠IC避免供电电压大幅度不动，这样会影响恒流效果。 总体电子物料成本要略高于前款IC。 LM3402市场反映不错，输入电压范围涵盖整个汽车应用领域，内置MOS管最多可以15颗LED，1-3颗LED是感觉有些贵，5颗以上时性价比很不错。目前接触到的客户工程师评价很高，接受领域比较广线路简洁实用，是国半众多LED驱动IC中间佼佼者。 LM3404和LM3402的线路一样，不同的是电流可以达到1A，驱动1-15pcsLED性价比较高。 上面所列IC规格都是内置MOS管，内置MOS管可以简化线路设计，小体积，降低设计综合成本，故障率也会降低。因其目前IC工艺制成、成本等原因大于1A以上的LED驱
LED 显示屏常用器件的介绍 1．ＩＣ的管脚功能 IC 芯片分别：74HC245、74HC595、74HC138、74HC04、4953。各IC 管脚功能如下： A: 74HC245功能是放大及缓冲。 20 和1接电源(+5V 19脚和10脚接电源地(GND 当电源是以上接时：输入脚分别为2、3、4、5、6、7、8、9。 输出脚分别为11、12、13、14、15、16、17、18 注：2脚输入时，18脚输出。其它脚以此类推。 B ：74HC138功能是8选1译码器，输出为8行。控制行数据。 第8脚GND ，电源地。第15脚VCC ，电源正极第1-3脚A 、B 、C ，输入脚。第4-6脚选通输入端，（一般第5脚为EN ）9-15脚和第7脚输出端。 C ：74HC595功能是8位串入串、并出移位寄存器。控制列数据。 16脚和10脚接电源（+5V），13脚和8脚接电源地（GND ）。 列信号输出脚：1、2、3、4、5、6、7、15。 第一列输出脚为7脚，以此类推。另第八列输出脚为15脚。 数据信号输入脚（Din ）为14，数据信号输出脚（Din ）为9。 锁存信号脚（L ）为12脚，移位信号脚为11脚。
D ：74HC04功能是六带缓冲反相器，控制使零信号（EN ）。 15脚接电源（+5V），7脚电源地（GND ）。 信号输入脚为：1、3、5、9、11、13。 信号输出脚为：2、4、6、8、10、12。 E ： 4953行管功能是开关作用，每个行管控制2行。 1脚和3脚接电源（+5V）。 信号输入脚：2、4。 信号输出脚：5、6、7、8。 5脚和6脚为一组输入， 7脚和8脚、5脚和6脚为一组输出。 TB62726与5026 5024 16126 的作用：LED 驱动芯片，16位移位锁存器。 第1脚GND ，电源地。第24脚VCC ，电源正极第2脚DATA ，串行数据输入 第3脚CLK ，时钟输入. 第4脚STB ，锁存输入 . 第23脚输出电流调整端，接电阻调整 第22脚DOUT ，串行数据输出第21脚EN ，使能输入第5-12脚和13-20脚驱动输出端。 其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026 5024的引脚功能一样，结构相似。不同点是TB62726和5026每路输出电压为5-90毫安，5024 16126为3-45毫
一/主要的显示屏驱动IC 74HC04的作用：6位反相器。 第7脚GND，电源地。第14脚VCC，电源正极。信号由A端输入Y端反相输出，A1与Y1为一组，其它类推。例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。 74HC138的作用：八位二进制译十进制译码器。 第8脚GND，电源地。第15脚VCC，电源正极第1~3脚A、B、C，二进制输入脚。第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A、B、C信号控制。其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。 通过控制选通脚来级联，使之扩展到十六位。 例：G2A=0，G2B=0，G1=1，A=1，B=0，C=0，则Y0为“0”Y1~Y7为“1”。74HC595的作用：LED驱动芯片，8位移位锁存器。 第8脚GND，电源地。第16脚VCC，电源正极第14脚DATA，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。第13脚EN，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。第12脚STB，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能将移入的数据送QA~QH口输出。第11脚CLK，时钟口，每一个时钟信号将移入一位数据到寄存器。第10脚SCLR，复位口，只要有复位信号，寄存器内移入的数据将清空，显示屏不用该脚，一般接VCC。第9脚DOUT，串行数据输出端，将数据传到下一个。第15、1~7脚，并行输出口也
就是驱动输出口，驱动LED。 4953的作用：行驱动管，功率管。 其内部是两个CMOS管，1、3脚VCC，2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。 TB62726的作用：LED驱动芯片，16位移位锁存器。 第1脚GND，电源地。第24脚VCC，电源正极第2脚DATA，串行数据输入 第3脚CLK，时钟输入.第4脚STB，锁存输入 .第23脚输出电流调整端，接电阻调整 第22脚DOUT，串行数据输出第21脚EN，使能输入 其它功能与74HC595相似，只是TB62726是16位移位锁存器，并带输出电流调整功能，但在并行输出口上不会出现高电平，只有高阻状态和低电平状态。74HC595并行输出口有高电平和低电平输出。TB62726与5026的引脚功能一样，结构相似。 二、 LED显示屏常见信号的了解 以下内容只有回复后才可以浏览 CLK时钟信号：提供给移位寄存器的移位脉冲，每一个脉冲将引起数据移入或移出一位。数据口上的数据必须与时钟信号协调才能正常传送数据，数据信号的频率必须是时钟信号的频率的1/2倍。在任何情况下，当时钟信号有异常时，会使整板显示杂乱无章。

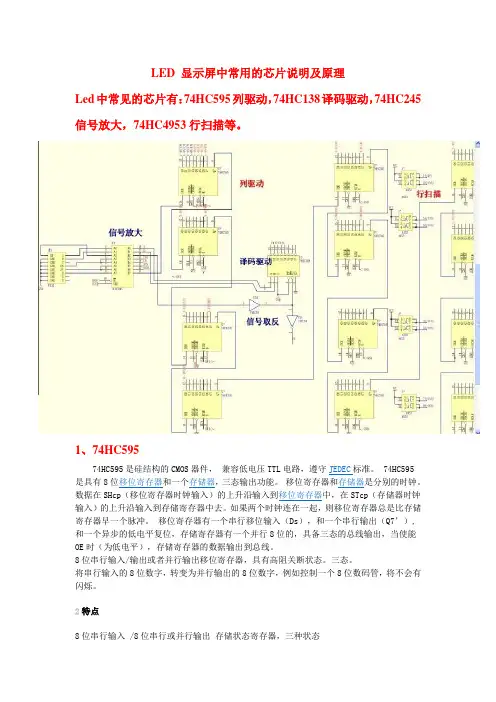

LED 显示屏中常用的芯片说明及原理 Led中常见的芯片有：74HC595列驱动，74HC138译码驱动，74HC245信号放大，74HC4953行扫描等。 1、74HC595 74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。 74HC595 是具有8位移位寄存器和一个存储器，三态输出功能。移位寄存器和存储器是分别的时钟。数据在SHcp（移位寄存器时钟输入）的上升沿输入到移位寄存器中，在STcp（存储器时钟输入）的上升沿输入到存储寄存器中去。如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。 8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。三态。 将串行输入的8位数字，转变为并行输出的8位数字，例如控制一个8位数码管，将不会有闪烁。 2特点 8位串行输入 /8位串行或并行输出存储状态寄存器，三种状态
