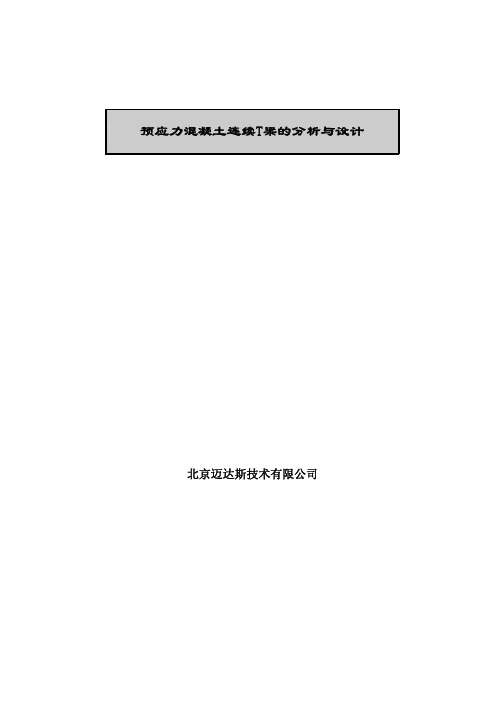

北京迈达斯技术有限公司
目录
概要 (2)
设置操作环境 (6)
定义材料和截面 (7)
建立结构模型 (11)
PSC截面钢筋输入 (17)
输入荷载 (18)
定义施工阶段 (26)
输入移动荷载数据 (31)
运行结构分析 (35)
查看分析结果 (36)
PSC设计 (51)
概要
本例题使用一个简单的预应力混凝土两跨连续梁模型（图1）来重点介绍MIDAS/C ivil软件的PSC截面钢筋的输入方法、施工阶段分析功能、钢束预应力荷载的输入方法、
移动荷载的输入方法和查看分析结果的方法、设计数据的输入方法和查看设计结果的
方法等。
图1. 分析模型
桥梁概况及一般截面
分析模型为一个两跨连续梁，其钢束的布置如图2所示，分为两个阶段来施工。
桥梁形式：两跨连续的预应力混凝土梁
桥梁长度：L = 30@2 = 60.0 m
图2. 立面图和剖面图
注：图2中B表示设置的钢绞线的圆弧的切线点。
预应力混凝土梁的分析与设计步骤预应力混凝土梁的分析步骤如下。
1.定义材料和截面
2.建立结构模型
3.输入PSC截面钢筋
4.输入荷载
恒荷载
钢束特性和形状
钢束预应力荷载
5.定义施工阶段
6.输入移动荷载数据
定义车道
定义车辆
移动荷载工况
7.运行结构分析
8.查看分析结果
9.PSC设计
PSC设计参数确定
运行设计
查看设计结果
使用的材料及其容许应力
?混凝土
采用JTG04（RC）规范的C50混凝土
?钢材
采用JTG04（S）规范，在数据库中选Strand1860
荷载
?恒荷载
自重
在程序中按自重输入
?预应力
钢束(φ15.2 mm×31)
截面面积: Au = 4340 mm2
孔道直径: 130 mm
钢筋松弛系数(开),选择JTG04和0.3(低松弛)
超张拉(开)
预应力钢筋抗拉强度标准值(fpk):1860N/mm^2
预应力钢筋与管道壁的摩擦系数:0.25
管道每米局部偏差对摩擦的影响系数:1.5e-006(1/mm)
锚具变形、钢筋回缩和接缝压缩值:
开始点:6mm
结束点:6mm
张拉力:抗拉强度标准值的75%
?徐变和收缩
条件
水泥种类系数(Bsc): 5 (5代表普通硅酸盐水泥)
28天龄期混凝土立方体抗压强度标准值,即标号强度(fcu,f):50N/mm^2
长期荷载作用时混凝土的材龄:=
t5天
o
混凝土与大气接触时的材龄:=
t3天
s
相对湿度: %
=
RH
70
大气或养护温度: C
T
=
°
20
构件理论厚度:程序计算
适用规范:中国规范(JTG D62-2004)
徐变系数: 程序计算
混凝土收缩变形率: 程序计算
?移动荷载
适用规范：公路工程技术标准(JTG B01-2003)
荷载种类：公路I级，车道荷载，即CH-CD
设置操作环境
打开新文件(
新项目)，以 ‘PSC Beam ’ 为名保存(
保存)。
将单位体系设置为 ‘KN ’和‘m ’。该单位体系可根据输入数据的种类任意转换。
文件 / 新项目
文件 /
保存 ( T-PSC-Beam )
工具 / 单位体系
长度> m ; 力>KN
图3. 设置单位体系
单位体系还可以通过点击画面下端状态条的单位选择键
()来进行转换。
定义材料和截面
下面定义PSC Beam 所使用的混凝土和钢束的材料特性。
模型 / 材料和截面特性 /
材料
类型>混凝土 ; 规范> JTG04（RC ）
数据库> C50
名称(Strand1860 ) ; 类型>钢材 ; 规范> JTG04（S ） 数据库> Strand1860
图4. 定义材料对话框
同时定义多种材料特性时，使用
键可以连续输入。
定义截面
PSC Beam的截面使用比较简单的T形截面来定义。
模型 /材料和截面特性 / 截面
数据库/用户> 截面号 ( 1 ) ; 名称 (T-Beam Section)
截面类型>PSC-工形
截面名称:None
对称:(开) ;剪切验算:(开);
Z1自动:(开); Z2自动: (开)
抗剪用最小腹板厚度: (开)
t1:自动(开); t2:自动(开); t3:自动(开)
抗扭用: (开)
HL1:0.2 ; HL2:0.05 ; HL3:1.15 ; HL4:0.25 ; HL5:0.25
BL1:0.11 ; BL2:0.75 ; BL4:0.35 ;
考虑剪切变形(开)
偏心>中-下部
图5. 定义截面的对话框
定义材料时间依存特性并连接
为了考虑徐变、收缩以及抗压强度的变化，下面定义材料的时间依存特性。 材料的时间依存特性参照以下数据来输入。
28天强度 : f ck = 50 N/mm 2
相对湿度 : RH = 70 %
理论厚度 : 1mm(采用程序自动计算) 拆模时间 : 3天
转换单位体系，将单位体系设置为 ‘N ’和‘mm ’。
模型 /材料和截面特性 /
时间依存性材料(徐变和收缩)
名称 (Shrink and Creep) ; 设计标准>China(JTG D62-2004) 28天材龄抗压强度 (50)
环境年平均相对湿度(40 ~ 99) (70)
构件的理论厚度 (1)
水泥种类系数(Bsc):5
开始收缩时的混凝土材龄 (3)
图6. 定义材料的徐变和收缩特性
截面形状比较复杂时，可
使用模型>材料和截面特性
值>修改单元材料时间依存特性 的功能来输入h 值。
参照图8将一般材料特性和时间依存材料特性相连接。即将时间依存材料特性赋予相应的材料。
模型 / 材料和截面特性 / 时间依存材料连接
时间依存材料类型>徐变和收缩>徐变和收缩
选择指定的材料>材料>1:C50 选择的材料
再次转换单位体系，将单位体系设置为‘KN’和‘m’。
图8. 连接时间依存材料特性
建立结构模型
利用建立节点和扩展单元的功能来建立单元。
点格(关) ; 捕捉点(关) ; 捕捉轴线(关)
正面 ; 自动对齐
模型>节点>建立节点
坐标 (0,0,0)
模型>单元>扩展单元
全选
扩展类型>节点 线单元
单元类型>梁单元 ; 材料>1:C50 ; 截面> 1: T-Beam section
生成形式>复制和移动
复制和移动>等间距>dx,dy,dz>(2, 0, 0)
复制次数>(30)
图7. 建立几何模型
修改单元的理论厚度
模型/材料和截面特性/修改单元的材料时间依存特性选项>添加/替换
单元依存材料特性>构件的理论厚度
自动计算(开)
规范>中国标准
公式为：a( 0 )
全选适用
图8.修改单元理论厚度
定义结构组、边界条件组和荷载组
为了进行施工阶段分析，将在各施工阶段(construction stage)所要激活和钝化的单元和边界条件定义为组，并利用组来定义施工阶段。
组>结构租 >新建…
定义结构组>名称( Structure ) ; 后缀 ( 1to2 )
定义结构组>名称 ( All )
单元号
(on)
窗口选择 (单元 : 1 to 18) 组>结构组> Structure1 (拖&放
) 窗口选择 (单元 : 19 to 30) 组>结构组> Structure2 (拖&放
) 全选
组>结构组>All (拖&放)
图10. 定义结构组(Structure Group)
为了利用 桥梁内力图 功能查看分析结果而将All 定义为组。
Structure1 Structure2 Drag & Drop
新建边界组
边界组名称的建立方法如下。
组>边界组>新建…
定义边界组>名称 (Boundary ) ; 后缀( 1to2 )
------------------------------------------------------------
图11. 建立边界组(Boundary Group)
新建荷载组
恒荷载组和预应力荷载组名称的新建方法如下。
组>荷载组>新建…
定义荷载组>名称 ( Selfweight )
定义荷载组>名称 ( Prestress ) ; 后缀 ( 1to2 )
图12. 建立荷载组(Load Group)
输入边界条件
边界条件的输入方法如下。
单元号(关) ; 节点号(开)
模型 /边界条件 / 一般支承
单选(节点 : 1)
边界组名称>Boundary1
选择>添加
支承条件类型> Dy, Dz, Rx (开) ?
单选 (节点 : 16)
边界组名称>Boundary1
选择>添加
支承条件类型>Dx, Dy, Dz, Rx (开) ?
单选 (节点 : 31)
边界组名称>Boundary2
选择>添加
支承条件类型> Dy, Dz, Rx (开) ?
图13. 定义边界条件
PSC截面钢筋输入
PSC截面钢筋输入方法如下
模型>材料和截面特性>PSC截面钢筋…
截面列表>T－Beam Section
纵向钢筋
(i,j)两端钢筋信息相同(开)
I端
1 直径(d16) 数量(14) Ref.Y(中央) Y(0) Ref.Z(上部) Z(0.06)
间距(0.10)
2 直径(d16) 数量(6) Ref.Y(中央) Y(0) Ref.Z(下部) Z(0.06)
间距(0.10)
抗剪钢筋
(i,j)两端钢筋信息相同(开)
I端
弯起钢筋(开) 间距(1.5m) 角度(45) Aw(0.000509m^2)
抗扭钢筋(开) 间距(0.2m) Awt(0.0002262m^2) Alt(0.0002262m^2)
箍筋(开) 间距(0.2m) Aw(0.0002262m^2)
图14. PSC截面钢筋输入
输入荷载
输入施工阶段分析中的自重荷载和预应力荷载。
荷载/ 静力荷载工况
名称 (selfweight)
类型 (施工阶段荷载) ?
名称 (Prestress1)
类型 (施工阶段荷载) ?
名称 (Prestress2)
类型 (施工阶段荷载) ??
图15. 输入静力荷载工况的对话框
输入恒荷载
使用自重功能输入恒荷载。
荷载 / 自重
荷载工况名称> Selfweight
荷载组名称 > Selfweight
自重系数 > Z (-1)
图16. 输入恒荷载
