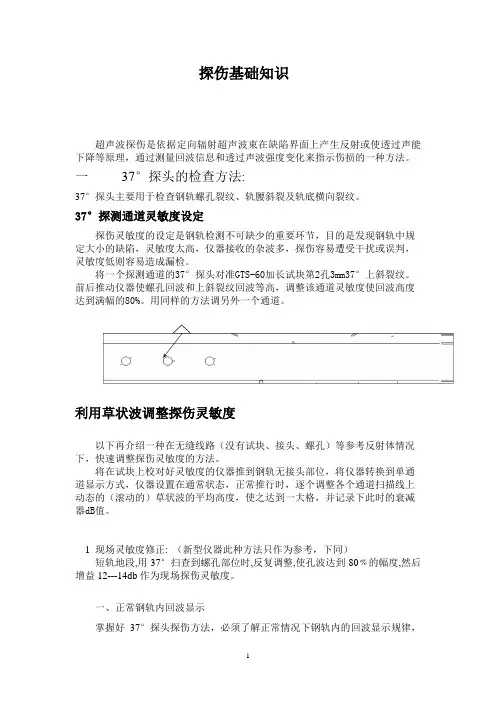

探伤基础知识
超声波探伤是依据定向辐射超声波束在缺陷界面上产生反射或使透过声能下降等原理，通过测量回波信息和透过声波强度变化来指示伤损的一种方法。
一37 °探头的检查方法：
37°探头主要用于检查钢轨螺孔裂纹、轨腰斜裂及轨底横向裂纹
37°探测通道灵敏度设定
探伤灵敏度的设定是钢轨检测不可缺少的重要环节，目的是发现钢轨中规定大小的缺陷，灵敏度太高，仪器接收的杂波多，探伤容易遭受干扰或误判，灵敏度低则容易造成漏检。
将一个探测通道的37°探头对准GTS60加长试块第2孔3mm37上斜裂纹前后推动仪器使螺孔回波和上斜裂纹回波等高，调整该通道灵敏度使回波高度达到满幅的80%用同样的方法调另外一个通道。
利用草状波调整探伤灵敏度
以下再介绍一种在无缝线路（没有试块、接头、螺孔）等参考反射体情况下，快速调整探伤灵敏度的方法。
将在试块上校对好灵敏度的仪器推到钢轨无接头部位，将仪器转换到单通道显示方式，仪器设置在通常状态，正常推行时，逐个调整各个通道扫描线上动态的（滚动的）草状波的平均高度，使之达到一大格，并记录下此时的衰减器dB fio
1现场灵敏度修正：（新型仪器此种方法只作为参考，下同）
短轨地段，用37°扫查到螺孔部位时，反复调整，使孔波达到80%的幅度，然后增益12---14db作为现场探伤灵敏度。
、正常钢轨内回波显示
掌握好37°探头探伤方法，必须了解正常情况下钢轨内的回波显示规律,
在熟知各种回波与探头位置对应关系的基础上，才能识别异常回波或裂纹回波
现以前37°探头探测60 kg/m 轨接头回波的显示规律为例（仪器按声程1 :
2.5调节），说明各种回波规律。后37°探头回波规律与前37°探头相反。
37°探头探测钢轨接头第一孔至轨端间，因钢轨类型、螺孔位置和轨面状的 影响，以及钢轨端面、顶角、颚部、腰部等反射作用，会产生很多固有回波，容 易与第一螺孔裂纹或轨端裂纹混淆。
1. 37°探头探测遇到第一螺孔时，A 型显示的荧光屏对应基线刻度 4.2左 右显示完整的第一螺孔回波（图位置 1），B 型显示在轨颚线下显示一斜线图
2.探头入射点移至距轨端约100 mm 处，A 型显示的荧光屏刻度6.5左右有
时会显示轨头顶角波（图位置 2）; B 型显示在轨颚线下靠近轨端位置（图中虚 线），会显示一长度较短的斜线
3 ?探头入射点移至轨端约40mm 左右时，A 型显示的荧光屏刻度2.8左右 显示轨端颚部反射轨帼线 轨额线
后3/探头孔波图前sr ■採头孔波图 后3厂探头孔波移动方向
A 型显示
B 型显示
B 型显示 仪器推行方向 前阳“探头孔波移动方向 _4. 2 _______
4.
2
轨底线
A 型显示
波（图位置3）；B型显示在轨颚线上，靠近轨端位置显示一长度较短的斜线。正常探测条件下，每个钢轨接头都会显示轨颚波，且波幅较强，如果无显示，除轨面状态不良外，一般为探伤灵敏度偏低，应及时进行修正。
4?探头入射点移至距轨端5mm左右（一般探头外壳1/3已移出本轨），超声波经过轨端端面反射至第一孔，A型显示的荧光屏刻度4.3左右显示不完整螺孔波（图探头位置4）,又称倒打螺孔波；B型显示在轨端位置的另一侧，螺孔图的位置，显示长度小于正常螺孔图。该螺孔波与正常螺孔波不同，是受一孔至轨端距离、轨端反射面平整度、轨端顶面等的影响。
5?当探头入射点刚过轨缝进入另一根轨面时，A型显示的荧光屏刻度约3.9 左右显示半个螺孔波（图探头位置5），它和倒打螺孔波一样都属于不完整螺孔波，都是受一孔至轨端的距离影响，不能满足一个完整螺孔波显示的探测距离，只能显示螺孔波一部分；B型显示在轨端位置的另一侧，螺孔图的位置，显示位置高于倒打螺孔波。当遇有高低接头、压塌或是擦伤（掉块）接头时，轨缝二端的不完整螺孔波很难显示，若使用了螺孔反报警门，则一孔向二孔向上裂纹不会产生报警，A型显示容易导致漏检，因而需要加以重视，但B型显示从空间位
置上可以很容易识别出裂纹图形。
二70°探头的检查方法
O O CT
70°探测通道（A、B通道偏20°角）灵敏度设定
将仪器放置到GTS60加长试块，偏斜20°角的70°探头放置到轨头? 4平底孔处。二次波对准孔的平底孔，前后推动仪器找到该孔的回波最大峰值，调整该通道灵敏度，使回波高度达到满幅的80%用同样的方法调整另外一个通道。
直打70°探头探测通道（C D通道）灵敏度设定
将直打70°探头对准GTS60加长试块上自制的? 3横通孔，（该孔也可在无伤的
60kg/m ffl轨上制作）。前后推动仪器找到该孔的回波最大峰值，调整该通道灵敏度使回波高度
达到满幅的80%用同样的方法调另外一个通道。
现场灵敏度修正：
在短轨地段，以一、二次波轨端断面波清晰、完整，走行中不出现假报警，（鱼鳞纹报警除外）。
70°探头主要用于检查轨头核伤、轨头横向裂纹及轨头三角区的核伤。
鉴于我段管辖多为60公斤钢轨，所以对于70°探头以倾角14°覆盖轨头范围最大。
A作业中对铝热焊、气压焊、接触焊的焊筋轮廊波进行仔细、认真观察。
B短轨地段尤其对辙岔基本轨、曲线上股、鱼鳞纹及较深地段须观察波形, 对焊缝及小腰的轨头一定注意慢走细检。
C一次波对核伤进行定位，定量。
经计算：因仪器声程调节为全声程250伽
每大格声程为25 mm
那么:每大格代表水平距离为L=23 m 每大格代表深度距离为H=9 m
直打70°探头的检查方法：
直打70°探头主要用于发现轨头三角区内的核伤。
现场灵敏度调节：
在短轨地段.断面波出波位置大约在3—6格以断面波位置以前出现稍许杂波断面波清晰、完整。在走行中不出现假报警为基准，作为现场探伤灵敏度。
直打70°方门位置在0.5—6格,只要是在报警门内出波而且有一定位移则视为伤损，短轨地段螺孔波出波位置约在7—10格出现。
断面波螺孔波
由于70°只有一次波声称，方门内轨头向下覆盖深度约9伽X 6格
H=54 mm
方门内自轨头向下覆盖深度最大约为 9 mx 10格
注意检查中：出波移动越长，伤损高度越大 出波越靠前，伤损距轨面越浅 出波越靠后，伤损距轨面越
深 焊筋轮廓波
无缝线路钢轨焊缝，轨头下颚都存在一个凸起的焊筋，探伤中一般都会产生 回波。焊筋轮廓波在荧光屏刻度 4.5左右显示，由于焊筋几何形状不一，回波显 示的位移和强弱略有差异，铝焊接头回波强，气焊接头回波弱。要注意回波位移
长、波幅强和多支回波同时显示的回波分析，防止焊缝内缺陷的漏检。
非核伤回波在不同仪器调节和轨型探测时，回波位置和位移略有差异，但 基本规律相似。可以通过目视轨面状态、确定反射点位置、
70°探头校对、调整 探头位置和方向等方法区别核伤真假，要重视异常波形的分析，防止回波显示相 似的核伤漏
检。 三0 。探头的检查
0°探测通道灵敏度设定 H=90 m
才——90 才
54~ 36#
A 型显示
B 型显示 焊筋轮廓波
C语言四次考试 一、选择题（每题2分，共20分） 1. 以下叙述中，正确的是（ A ） A．构成C程序的基本单位是函数 B. 可以在一个函数中定义另一个函数 C. main( )函数必须放在其他函数之前 D. 所有被调用的函数一定要在调用之前进行定义 2. 在编写C语言程序时，不属于良好的编程习惯的是（ B） A．在程序代码中穿插一些必要的注释 B. 变量名字符越少越好 C. 采用分层缩进的书写格式 D. 以模块化方式考虑程序结构，以函数形式书写较复杂的程序 3. C语言程序经过编译、连接后生成的可执行文件的扩展名是（D） A. .c B. .o C. .obj D. .exe 4. 若有说明语句：char c=’\t’; ，则变量c （ C ） A.包含1个字符 B.包含2个字符 C. 包含3个字符 D.说明不合法，c值不确定 5.下列程序中，不正确的语句是（ C ） A. void main ( ) B. int a,b,c; C. a=31:b=22 D.{c=a+b;} 6.下面各项中，非法的赋值语句（ D ） A. n=(i=2,++i); B. j++; C.++(i+1); D.x=j>0; 7.表达式(a=3, b=5, ++b, a-b)的值（ A ） A. -3 B. -2 C. -1 D.7 8.若有定义：int a[3][4];，则以下对数组a元素的引用错误的是（ D） A. a[2][3*1] B. a[1][2] C. a[3-2][0] D. a[1][4] 9.已知：int x[3][3]={1,2,3,4,5,6,7,8,9};，则执行语句printf(“%d”,x[1][2]);后，输出结果是（ B ） A.7 B.6 C.5 D.2 10.可以使用多种形式实现函数调用，以下形式中_______是非法的（B ） A. 函数语句 B.函数形参 C.函数表达式 D.函数实参 二、程序填空题（每题5分，共10分） 1. 当执行下面程序时，输出结果是 -1 .
精心整理产品检验基本知识 一、??????检验基础知识 1、什么是检验（QC）？ 定义：检验是指依照检验标准对产品进行测量、观察或试验，将其检查结果与检验标准进行比较，最终判定产品是否合格的过程。 ?2、检验三要素 1)???????产品---?检验的对象。品管人员应当了解产品的用途、关键特性、在你负责的区域内的质量特性对后工序的影响，从这个意义上讲，真正一个称职QC你还应当了解生产流程； 2)??????? 工具； 3)??????? 3 1.??????? 2.??????? ????? 1) ???????2) 3.??????? ????? 与确认） 二、 1.1??????? 1.2???????检验方式：采取全检还是抽检 1.3??????检验手段：使用什么工具和仪器 1.4??????判断准则：经过检查后，如何判定该项目是否合格（分为单件质量和批质量） 1.5试验环境：温度、湿度、电磁干扰等， 1.6???????引用的文件信息：如AQL标准、国家标准、企业标准等 2.?????????适用的检验标准有哪些？ 1)???????产品检验规范（检验标准书） 2)???????产品图纸、技术规格书 3)???????生产指令说明 4)???????客户订单 5)???????产品样板/图片/菲林等，建议尽可能多采用实物标准，作为标准体系的重要补充；
6)???????色板（偏通卡） 7)???????抽样标准（GB2828.1-2003）? 三、???????产品检验的分类 1.???????按产品形成的阶段分类： ????????来料检验包括采购物料和委外加工产品的检验。 ?????????过程检验包括首件检查、中间检查和完工检查。 ????????最终检验包括产品检查和出货检查。 2.???????按岗位分工： ???IQC即来料检验，可采取抽检或全检。 ??线上QC一般在特定的关键的工序设置，由线上检查人员对本工序形成的质量进行全检；??IPQC即巡检，目的是控制过程的稳定性。采取抽检，要确定检查频率和抽样量。 ??FQC ??OQC ??QA ??? 3.??????? ????? ??????? ??????? ??????? ???????--- --- --- ??????? b. c. ???? ????? 4.??????? ???100% --- --- --- l????? 产品（批）作出是否合格判断的过程。 2????百分比抽样按一定比例从批中抽取样本。该方法简单容易操作，但不科学。3??????标准抽样分为计数型抽样和计量型抽样两种，如GB2828。 四、??????????产品检验的步骤 1.???????了解明确检验任务—检查什么产品？引用什么标准？如何检查？ 2.???????收集检验标准，深入完整地了解标准； 3.???????准备并验证检验工具、准备检验记录表格； 4.???????确认检验的方式—是全检还是抽检？ 5.???????若为抽检，a.确认产品批的组成方式；b.抽取产品样本。 6.???????实施产品检查； 7.???????判定产品是否合格？
超声波探伤作业指导书 一、适用范围 超声检测适用于板材、复合板材、碳钢和低合金钢锻件、管材、棒材、奥氏体不锈钢锻件等承压设备原材料和零部件的检测；也适用于承压设备对接焊接接头、T型焊接接头、角焊缝以及堆焊层等的检测。 二、引用规范 JB/T4730.3 承压设备无损检测第三部分：超声检测 GB/T12604 无损检测术语 三、一般要求 1、超声检测人员应具有一定的基础知识和探伤经验。并经考核取得有关部门认可的资格证书。 2、探伤仪 ①采用A型脉冲反射式超声波探伤仪，其频率应为1~5MHz。 ②仪器至少应在满刻度的75%范围内呈线性显示，垂直线性误差不得大于5%。 ③仪器的水平线性、分辨力和衰减器的精度等指标均应复合JB/T 10061的规定。 3、探头 ①纵波直探头的晶片直径应在10~30mm之间，工作频率1~5MHz，误差不得超过±10%。 ②横波斜探头的晶片面积应在100~400mm2之间，K值一般取1~3. ③纵波双晶直探头晶片之间的声绝缘必须良好。 4、仪器系统的性能 ①在达到所探工件的最大检测声程时，其有效灵敏度余量不得小于10dB。 ②仪器与探头的组合频率与公称频率误差不得大于±10%。 ③仪器与直探头组合的始脉冲宽度（在基准灵敏度下）：对于频率为5MHz的探头，宽度不大于10mm； 对于频率为2.5MHz的探头，宽度不大于15mm。 ④直探头的远场分辨力应不小于30dB，斜探头的远场分辨力应不小于6dB。 ⑤仪器与探头的系统性能应按JB/T 9124和JB/T 10062的规定进行测试。 四、探伤时机及准备工作 1、探伤一般应安排在最终热处理后进行。若因热处理后工件形状不适于超声探伤，也可将探伤安排在热处理前，但热处理后仍应对其进行尽可能完全的探伤。 2、工件在外观检查合格后方可进行超声探伤，所有影响超声探伤的油污及其他附着物应予以清除。 3、探伤面的表面粗糙度Ra为6.3μm。 五、探伤方法 1、为确保检测时超声波声束能扫查到工件的整个被检区域，探头的每次扫查覆盖率应大于探头直径的15%。探头的扫查速度不应超过150mm/s。耦合剂应透声性好，且不损伤检测表面，如机油，浆糊，甘油和水等。 2、灵敏度补偿 ①耦合补偿在检测和缺陷定量时，应对由表面粗糙度引起的耦合损失进行补偿。 ②衰减补偿在检测和缺陷定量时，应对材质衰减引起的检测灵敏度下降和缺陷定量误差进行补偿。 ③曲面补偿对探测面是曲面的工件，应采用曲率半径与工件相同或相近的试块，通过对比实验进行曲率补偿。 六、系统校准与复核
Unit1 I、单项选择 ( )1. －__________ can you play? －The drums. A. When B. How C. What D. Where ( )2. －__________ you sing? －Yes, I can. A. Do B. Can C. Are D. Am ( )3. I want to __________ the chess club. A. join B. join in C. join to D. join for ( )4. Tom wants ________ to you. Are you free? A．to tell B．tells C．to talk D．talks ( )5. Can you help me with _________? A. dance B. dancing C. dances D. to dance ( )6. －What club ______ you want to join? －Chess club. A. does B. do C. can D. are ( )7. Her sister can play __________ piano, but she can’t play _____ basketball. A. the; the B. /; the C. the; / D. /; / ( )8. My brother can play the guitar，______ he can’t play it very well. A. and B. so C. or D. but ( )9. －Are you good __________ your students? －Yes, I am. A. at B. with C. for D. of ( )10. －Are you __________? －Yes, I am. A. a musician B. musicians C. musician D. A and B ( )11. －Can he _________ a student? －Yes. A. is B. be C. are D. does ( )12. We want some singers(歌手) _________ our rock band. A. for B. of C. to D. at ( )13．Please call me ___________ 8989766. A．in B．at C．about D．with ( )14. Can you help me ____________ my English? A．with B．of C．learning D．about ( )15．What can you do, Lin Tao? ____________ . A．I like sports B．I want to join the music club C．I am well D．I can do Chinese Kung Fu ( )16．Hi, can I help you? ________.A．Yes, please B．No, I can’t C．Yes, I can D．You are welcome ( )17．Tom draws__________.His drawings are very _________. A．good, well B．well, good C．good, good D．well, well ( )18．Can he ___________ it in English? A．speak B．speaks C．say D.talk ( )19. －I can sing ,and I can _______ dance . A. also B. too C.either D. at ( )20. Bill can _________stories and the children want _________friends with me . A speak , make B tell , make C say, making D tell to make ( )21. My sister can _________ very well, so she wants to join __________ club. A. swim; swimming B. swims; swimming C. swim; swims D swims; swim ( )22. _________ does he want to join our club? A. What B. How C. Why D. Where ( )23. Victor sings well. He can _________ in our school music festival. A. is B. are C. be D. am ( )24. Our school show is _____ 6:00 pm _____ Sunday. A. at, on B. on, in C. in, at D. on, at ( )25. —Hello! __________? —Jeff. A. Can I help you B. How are you C. Can you spell your name D. May I know your name ( )26.He can swim very well, ______ he doesn’t want to join the club. A.and B. but C. / D. or ( )27.They need two _____ for their music club. A. musicians B. doctors C. runners D. swimmers ( )28.Sam is a __________ swimmer. He can swim very _________. A. well, good B. good, well C. good, good D. good, fine ( )29.Jeff’s sister can’t swim ___________ dance. A. and B. but C. and not D. or ( )30.－Can you swim or play chess? －_______. A. Yes,I am B.Yes, I can C. I can swim D.I don’t know
一、无损检测基础知识 1.1无损检测概况 1.1.1无损检测的定义和分类 什么叫无损检测，从文字上面理解，无损检测就是指在不损坏试件的前提下，对试件进行检查和测试的方法。但是这并不是严格意义上的无损检测的定义，对现代无损检测的定义是：在不损坏试件的前提下，以物理或化学为手段，借助先进的技术和设备器材，对试件的内部及表面的结构、性质、状态进行检查和测试的方法。在无损检测技术发展过程中出现三个名称，即：无损探伤(Non-destructive lnspction)，无损检测(Non-destructive Testing)，无损评价( Non-destructive Evaluation)。一般认为，这三个名称体现了无损检测技术发展的三个阶段，其中无损探伤是早期阶段的名称，其内涵是探测和发现缺陷；无损检测是当前阶段的名称，其内涵不仅仅是探测缺陷，还包括探测试件的一些其它信息。而无损评价则是即将进入或正在进入的发展阶段，无损评价包涵更广泛，更深刻的内容，它不仅要求发现缺陷，探测试件的结构、性质、状态，还要求获取全面的、更准确的、综合的信息。 射线检测（Radiographyic Testing,,简称RT），超声波检测(Uitrasonic Testing，简称UT)，磁粉检测（Magnetic Testing 简称MT）,渗透检测（Penetrant Testing,简称PT）是开发较早，应用较广泛的探测缺陷的方法，称为四大常规检测方法，到目前为止，这四种方法仍是锅炉压力容器制造质量检验和再用检验最常用的无损检测方法，其中RT和UT 主要用于检测试件内部缺陷。PT主要用于检测试件表面缺陷，MT主要用于检测试件表面及近表面缺陷。其它用于锅炉压力容器的无损检测方法有涡流检测（Eddy current Testing,简称ET）、声发射检测（Acoustic Emission,简称AE）。 1.1.2无损检测的目的 用无损检测技术，通常是为了达到以下目的： 1、保证产品质量； 2、保障使用安全； 3、改进制造工艺； 4、降低生产成本。 1.1.3无损检测应用的特点 无损检测应用时，应掌握以下几个方面的特点： 1、无损检测要与破坏性检测配合； 2、正确选用实施无损检测的时机；
产品检验基本知识 一、检验基础知识 1、什么是检验（QC）？ 定义：检验是指依照检验标准对产品进行测量、观察或试验，将其检查结果与检验标准进行比较，最终判定产品是否合格的过程。 2、检验三要素 1) 产品--- 检验的对象。品管人员应当了解产品的用途、关键特性、在你负责的区域内的质量特性对后工序的影响，从这个意义上讲，真正一个称职QC你还应当了解生产流程； 2) 检验方法---既检验手段，包括检验工具、仪器、目力等。你要了解产品特性的重要度以及与之相适应的仪器工具； 3) 检验标准---检验的生命线。假设一个企业，没有检验标准，仅凭个人经验操作，或标准制定描述失当、不充分或者模糊，它能够作出优质产品来，是难想象的。所以，在二方验厂时，有经验的稽核人员会首先考察你工厂的控制标准和实验室，然后在去勘察你的控制现场 3、检验职能（作用） 1. 把关：放行合格的产品，卡住不合格的产品。这是检验的根本命脉。 2. 报告：将产品检验的结果报告给质量管理部门。报告的目的是建立和收集数据，记录报表是为运用而生的，其作用是为评估过程业绩和下一步的质量改进提供原始数据。所以，作为一名质量相关人员，在设置记录的种类、数量、格式内容，你首先应当考虑质量诉求，既客户的期望和要求，当然你还要考虑公司需求和现有资源状况。 报告包括两种形式： 1)例行报告如检验记录、返工返修记录、质量报表等； 2) 异常报告如品质异常报告、纠正预防措施处理单、退货报告等 3. 反馈将产品不合格信息及时反映给产品制造部门及相关单位和人员。 以上是品管人员的基本职责，你应当根据公司的情况和需求，赋予QC更多的功能与职责，譬如监督（工艺监督与确认）、指导（给操作者纠错和辅导）、改进等。 二、检验标准的有关知识 1. 检验标准的要素构成 1.1 检验项目：即产品特性（检验的指标和内容）。这是检验标准最重要的组成部分，一般包括： 1.1.1 外观：脏污、肥油、破损、弯曲、色泽、图案的正确性； 1.1.2 尺寸：板厚、线宽、线径、管脚长度等； 1.1.3 产品功能如通断（开路和短路）、升降压、发光颜色； 1.1.4 产品性能如阻燃性、耐热性、绝缘阻抗、安全耐压、寿命等； 1.1.5 包装：内外包装、说明书落地试验 1.2 检验方式：采取全检还是抽检 1.3 检验手段：使用什么工具和仪器 1.4 判断准则：经过检查后，如何判定该项目是否合格（分为单件质量和批质量） 1.5 试验环境：温度、湿度、电磁干扰等， 1.6 引用的文件信息：如AQL标准、国家标准、企业标准等 2. 适用的检验标准有哪些？ 1) 产品检验规范（检验标准书） 2) 产品图纸、技术规格书 3) 生产指令说明 4) 客户订单 5) 产品样板/图片/菲林等，建议尽可能多采用实物标准，作为标准体系的重要补充； 6) 色板（偏通卡） 7) 抽样标准（GB2828.1-2003）
产品质量检验的基本知识 质量检验的定义 1.检验就是通过观察和判断，适当时结合测量、试验所进行的符合性评价。对产品而言，是指根据产品标准或检验规程对原材料、中间产品、成品进行观察，适当时进行测量或试验，并把所得到的特性值和规定值作比较，判定出各个物品或成批产品合格与不合格的技术性检查活动。 2.质量检验就是对产品的一个或多个质量特性进行观察、测量、试验，并将结果和规定的质量要求进行比较，以确定每项质量特性合格情况的技术性检查活动。 二质量检验的基本要点 1一种产品为满足顾客要求或预期的使用要求和政府法律、法规的强制性规定，都要对其技术性能、安全性能、互换性能及对环境和人身安全、健康影响的程度等多方面的要求做出规定，这些规定组成对产品相应质量特性的要求。不同的产品会有不同的质量特性要求，同一产品的用途不同，其质量特性要求也会有所不同。 2对产品的质量特性要求一般都转化为具体的技术要求在产品技术标准国家标准、行业标准、企业标准和其他相关的产品设计图样、作业文件或检验规程中明确规定，成为质量检验的技术依据和检验后比较检验结果的基础。经对照比较，确定每项检验的特性是否符合标准和文件规定的要求。
3产品质量特性是在产品实现过程形成的，是由产品的原材料、构成产品的各个组成部分如零、部件的质量决定的，并与产品实现过程的专业技术、人不仅要对过程的作业操作人因此，设备能力甚至环境条件密切相关。员水平、． 员进行技能培训、合格上岗，对设备能力进行核定，对环境进行监控，明确规定作业工艺方法，必要时对作业工艺参数进行监控，而且还要对产品进行质量检验，判定产品的质量状态。 4质量检验是要对产品的一个或多个质量特性，通过物理的、化学的和其他科学技术手段和方法进行观察、试验、测量，取得证实产品质量的客观证据。因此，需要有适用的检测手段，包括各种计量检测器具、仪器仪表、试验设备等等，并且对其实施有效控制，保持所需的准确度和精密度。 5质量检验的结果，要依据产品技术标准和相关的产品图样、过程工艺文件或检验规程的规定进行对比，确定每项质量特性是否合格，从而对单件产品或批产品质量进行判定。 三质量检验的主要功能 1鉴别功能 根据技术标准、产品图样、作业工艺规程或订货合同的规定，采用相应的检测方法观察、试验、测量产品的质量特性，判定产品质量是否符合规定的要求，这是质量检验的鉴别功能。鉴别是把关的前提，通过鉴别才能判断产品质量是否合格。不进行鉴别就不能确定产品的质量状况，也就难以实现质量把关。鉴别主要由专职检验人员完成。
第1章绪论 1.1超声检测的定义和作用 指使超声波与试件相互作用，就反射、透射和散射的波进行研究，对试件进行宏观缺陷检测、几何特性测量、组织结构和力学性能变化的检测和表征，并进而对其特定应用性进行评价的技术。 作用：质量控制、节约原材料、改进工艺、提高劳动生产率 1.2超声检测的发展简史和现状 利用声响来检测物体的好坏 利用超声波来探查水中物体1910‘ 利用超声波来对固体内部进行无损检测 1929年，前苏联Sokolov 穿透法 1940年，美国的Firestone 脉冲反射法 20世纪60年代电子技术大发展 20世纪70年代，TOFD 20世纪80年代以来，数字、自动超声、超声成像 我国始于20世纪50年代初范围 专业队伍理论及基础研究标准超声仪器 差距 1.3超声检测的基础知识 次声波、声波和超声波 声波：频率在20～20000Hz之间次声波、超声波 对钢等金属材料的检测，常用的频率为0.5～10MHz 超声波特点： 方向性好 能量高 能在界面上产生反射、折射、衍射和波型转换 穿透能力强 超声检测工作原理 主要是基于超声波在试件中的传播特性 声源产生超声波，采用一定的方式使超声波进入试件； 超声波在试件中传播并与试件材料以及其中的缺陷相互作用，使其传播方向或特征被改变； 改变后的超声波通过检测设备被接收，并可对其进行处理和分析； 根据接收的超声波的特征，评估试件本身及其内部是否存在缺陷及缺陷的特性。 超声检测工作原理 脉冲反射法： 声源产生的脉冲波进入到试件中——超声波在试件中以一定方向和速度向前传播——遇到两侧声阻抗有差异的界面时部分声波被反射——检测设备接收和显示——分析声波幅度和位置等信息，评估缺陷是否存在或存在缺陷的大小、位置等。 通常用来发现和对缺陷进行评估的基本信息为： 1、是否存在来自缺陷的超声波信号及其幅度； 2、入射声波与接收声波之间的传播时间； 3、超声波通过材料以后能量的衰减。 超声检测的分类 原理：脉冲反射、衍射时差法、穿透、共振法 显示方式：A 、超声成像（B C D P） 波型：纵波、横波、表面波、板波
基础知识检测题 1、下列词语中加点的字，读音全都正确的一组是（） A．庇（bì）护慰籍（jia）一柱擎（qíng）天 B．鞭鞘(qiào)砧(zhēn)板功亏一篑（kuì） C．踯躅（zhú）遗(wai)赠成绩斐（fēi）然 D．纨袴（kù）佛（fú）家宵衣旰食（gàn） 2、下列各组词语中加点字的读音，完全正确的一组是（） A．鞭笞（tà）剔（tī）除庇（bì）护长歌当（dàng）哭 B．角（ju?）逐瞭（liào）望毗（pí）邻睚眦（zì）必报 C．粗犷（guǎng）歼（qiān）灭悼（dào）念恪（ka）守不渝 D．嫉（jì）妒黜（chù）免拯（zhěng）救层见（jiàn）叠出 3、加线字的读音全部正确的一组是 A.模样（m?）疲惫（bai）濒临绝境（bīn）并行不悖（bai） B.麻痹（bì)包庇(bì)心潮澎湃(bài)步履蹒跚(pán) C.贮藏(zhù) 鞭笞(chī)瞠目结舌(chēng) 解甲归田(jiě) D.畸形(jī)机械(jia)破绽百出(zhàn)伺机报复(sì) 4、下列词语中加点的字，读音全都正确的一组是（） A.行伍（háng）名宿（sù）恶贯满盈（yíng）厉兵秣马（mù） B倾轧（zhá）不啻（chì）补苴罅漏（xia）荆钗布裙（chāi） C.巨擘（b?）河蚌（bàng）得不偿失（cháng）莘莘学子（shēn） D.解剖（pāo）羁绊（jī）火中取栗（lì）感慨系之（xì） 5、下列词语中加点的字，读音全都正确的一组是（） A 饯别（jiàn）晦涩（huì）铁栅栏（zhà）浑身解数（xia） B 扒手（pá）吱声（zī）和稀泥（h?）步履蹒跚（pán） C 畜养（xù）寒噤（jìn）露马脚（l?u）扪心自问（man） D 顺遂（suí）什锦（shí）蒸馏水（liú）兵不血刃（xua） 6、下列四组词语中都有错别字，其中只有一个错别字的一组是（） A、关怀倍至飞皇腾达生死攸关老生常谈 B、两全其美年势已高年富力强山青水秀 C、落慌而逃坐落湖畔裙戴关系荒谬绝伦 D、开诚布公化为无有因噎废食耳根清净 7、下列各组词语中，有错别字的一组是（） A、诀窍和蔼粗制滥造靡靡之音 B、庄严姆指潸然泪下不落窠臼 C、濒临炫耀汗流浃背大名鼎鼎 D、安装风采戛然而止源远流长 8、下列词语的书写，没有错别字的一组是（） A、出口成章一脉相成涕泗横流挥汗如雨 B、放荡不羁浮想联翩秉公办事参差不齐 C、迁移默化奋不顾身真情实感为国捐躯 D、车马喧嚣悠然自得长躯直入赫赫战功
第三章 超声波探伤的通用方法和基础技术 第一节 超声波探伤方法分类及特点 超声波探伤的实质是：首先将工件被检部位处于一个超声场中，工件若无不连续分布(如无缺陷等)，则超声场在连续介质中的分布是正常的。若工件中存在不连续分布(如有缺陷等)，则超声波在异质界面上产生反射、折射和透射，使超声场的正常分布受到干扰。使用一定的方法测出这种异常分布相对于正常分布的变化，并找出它们之间变化规律，这就是超声波探伤的任务。 超声波探伤有许多方法，如将它们逐一分类，一般可用以下几种： 下面仅以实际探伤中较为常用的方法和特点作一简介。 一、脉冲反射法和穿透法 超声波在传播过程中遇到缺陷会产生反射、透射及缺陷后侧声影，按以上这些引起声场异常变化的不同原理，可将检测方法分为脉冲反射和穿透法(又称阴影法)，前者以检测缺陷的反射声压(或声能) 超声波探直接接触法 按缺陷显按超声波按探伤工按探伤波按 超声 波按探头数穿透法 脉 冲反连续波法 A 型显示法 单探头法 纵波法 横波法
大小来确定缺陷量值，后者以测定缺陷对超声波的正常传播的遮挡所造成的声影大小来确定缺陷的量值。图3–1和图3–2所示为这两者的工作原理图。 目前，超声波探伤中常用脉冲反射法，与穿透法相比，脉冲反射法有如下特点： 1. 灵敏度高 对于穿透法，只有当超声声压变化大于20%以上时才有可能检测，它相当于声压只降低2dB。由于探头晶片尺寸有一定大小及缺陷本身的声衍射现象，要获得大于20%声压变化量，缺陷对声传播遮挡面积已相当大了。对于脉冲反射法，缺陷反射波声压仅是入射声压的1%时，探伤仪就已经能够检出，此时，与缺陷反射声压相对应的反射面积是很小的。 2. 缺陷定位精度高 脉冲反射法可利用缺陷反射波的传播时间，通过扫描速度(即时间轴比例)调节，对缺陷进行正确定位。而穿透法只能以观察接收波形高低来确定缺陷面积，而波形所处位置不能表示缺陷声程，即处于不同部位的相同面积的缺陷，其接收波形高度相等，位置不变，见图3–3所示。 图3–1 脉冲反射法探伤原理
基础知识过关测试03 1、下列各组词语中划线字的读音全都不相同的一组是（） A、落枕/烙印轴承/压轴演出绚烂/徇私舞弊颤动/打颤 B、桂冠/冠军儒教/相濡以沫闷热/闷闷不乐靓妆/靓丽 C、枯燥/怙恶不悛拾掇/拾级而上慰藉/杯盘狼藉拓片/开拓 D、档次/当真蛮横/大发横财称赏/称心如意折腾/折耗 2、下列句子中没有错别字的一句是（） A、苍蝇逐臭，自古已然。与凶残暴戾、鬼计多端的张君一样，其犯罪集团成员都是一伙良知泯灭的魑魅魍魉。 B、从来不想参与这场关于巴蒂的论战，本以为事情已经过去，不必再提起，可一看到这样的言论再次出现，心里实在不是滋味，如梗在喉，不吐不快。 C、父亲给我的这副条幅上的话，使我有了再接再励的勇气，一个人在遇到挫折的时候，不应该灰心气馁和自怨自艾。 D、宁神静气地倾听那淅沥的雨声，对整日笼罩在汽车摩托的喧嚣声中的都市人来说，不啻是一种陶冶，一种享受。 3、在下面各句横线处依次填入的词语最恰当的一组是（） （1）、3月5日，温家宝总理在政府工作报告中，就物价上涨等一系列问题，回应了人民群众的期盼。 （2）、一连几天，他高烧不退，不清，真把李老师给急坏了。 （3）、我再次：让大家购买这本资料的目的，在于巩固所学的知识。 A、控制、神志、申明 B、抑制、神智、声明 C、控制、神智、声明 D、抑制、神志、申明 4、下列句子中加线的虚词使用正确的一项是（） A、对于应该精读的文章，如果采用泛读的方法来读，就可能囫囵吞枣，读后就只有浮光掠影的印象。 B、他热爱足球事业，即使已经是40岁的人了，仍驰骋在绿茵场上。 C、一进动物园，我们就看到小熊猫，它们样子漂亮，活泼好动，尤其可爱。 D、无论他的歪理邪说再美妙，自焚事件发生后，也应该使人们醒悟了。 5、下列加线词语使用正确的一项是（） A、一开盘，这只股票就一路狂跌，势如破竹，使已经遭受股市重重打击的股民又雪上加霜。 B、他平日所学的电脑维修技术终于派上了用场，只见他二一添作五，一会儿功夫就把故障排除了。 C、地理条件严重制约了我们村发展步伐，于是经过全体村民讨论，大家一致认为有必要另找一个地势平坦的地方安土重迁，重建家园。 D、鲁迅对阿Q的描写可谓穷形尽相，这不仅得力于他写作的高超技艺，更因为他对国民劣根性体味深刻。 6、下列句子没有语病的一句是（） A、在激烈的市场竞争中，我们所缺乏的，一是勇气不足，二是谋略不当。 B、最近，市政府为塑造宁波市良好的城市形象，大力推行文明用语，此举受到广大市民的欢迎。 C、主管领导同意占用耕地建房要给予必要的纪律处分。 D、一篇文章写得好与坏，不在于它文辞多么优美，形式多么新颖，而在于它要有思想、有风骨，惟有如此才能永恒。
无损检测概论 1、定义和分类： 就是指在不损坏试件的前提下，对试件进行检查和测试的方法。 现代无损检测的定义是：在不损坏试件的前提下，以物理或化学方法为手段，借助先进的技术和设备器材，对试件的内部及表面的结构、性质、状态进行检查和测试的方法。 2、无损检测方法有： 射线检测（RT）、超声波检测（UT）、磁粉检测（MT）、渗透检测（PT）、涡流检测（ET）和声发射检测（AT）等。在目前核工业上还有目视检测、检漏检测等。 3、无损检测的目的： 应用无损检测技术，是为了达到以下目的 A、保证产品质量。应用无损检测技术，可以探测到肉眼无法看到的试件内部的缺陷；在对试件表面质量进行检验时，通过无损检测方法可以探测出许多肉眼很难看见的细小缺陷。 B、保障使用安全。即使是设计和制造质量完全符合规范要求的设备，在经过一段时间使用后，也有可能发生破坏事故，这是由于苛刻的运行条件使设备状态发生变化，由于高温和应力的作用导致材料蠕变；由于温度、压力的波动产生交变应力，使设备的应力集中部位产生疲劳；由于腐蚀作用使材质劣化；这些原因有可能使设备中原来存在的制造规范允许的缺陷扩展开裂，或使设备中原来没有缺陷的地方产生新生的缺陷，最终导致设备失效。而无损检测就是在用设备定期检验的主要内容和发现缺陷最有效的手段。 C、改进制造工艺。在产品生产中，为了了解制造工艺是否适宜，必须事先进行工艺试验。在工艺试验中，经常对工艺试样进行无损检测，并根据检测结果改进制造工艺，最终确定理想的制造工艺。如，为了确定焊接工艺规范，对焊接试验的焊接试样进行射线照相，并根据检测结果修正焊接参数，最终得到能够达到质量要求的焊接工艺。 D、降低生产成本。在产品制造过程中进行无损检测，往往被认为要增加检查费用，从而使制造成本增加。可是如果在制造过程中间的环节正确地进行无损检测，就是防止以后的工序浪费，减少返工，降低废品率，从而降低制造成本。 一、射线检测基础知识 射线的种类很多，其中易穿透物质的X射线、γ射线、中子射线三种。这三种射线都被用于无损检测，其中X射线和γ射线广泛用于锅炉压力容器压力管道焊缝和其他工业产品、结构材料的缺陷检测，而中子射线仅用于一些特殊场合。 射线检测是工业无损检测的一个重要专业。最主要的应用是探测试件内部的宏观几何缺陷（探伤）。按照不同特征可将射线检测分为许多种不同的方法，例如使用的射线种类、记录的器材、探伤工艺和技术特点等。 射线照相法是指X射线或γ射线穿透试件，以胶片作为记录信息的无损检测方法，是最基本、应用最广泛的一种射线检测方法。 1、射线照相的原理： 射线照相法是利用射线透过物质时，会发生吸收和散射这一特征，通过测量材料中因缺陷存在影响射线的吸收来探测缺陷的。X射线和γ射线通过物质时，其强度逐渐减弱。一般认为是由光电效应引起的吸收、康普顿效应引起的散射和电子对效应引起的吸收三种原因造成的。射线还有一个重要性质，就是能使胶片感光，当X射线或γ射线照射胶片时，与普通光线一样，能使胶片乳剂层中的卤化银产生潜象中心，经过显影和定影后就黑化，接收射线越多的部位黑化程度越高，这个作用叫做射线的照相作用。因为X射线或γ射线使卤化银感光作用比普通光线小得多，所以必须使用特殊的X射线胶片，还使用一种能加强感光
超声波检测基础知识 超声场特征值与规则反射体的回波声压 一、超声场的特征值 充满超声波的空间或超声振动所涉及的部分介质，叫超声场。超声场具有一定的空间大小和形状，只有当缺陷位于超声场内时，才有可能被发现。描述超声场的特征值（即物理量）主要有声压、声强和声阻抗。 1.1、声压P 超声场中某一点在某一时刻所具有的压强P1与没有超声波存在时的静态压强P0之差，称为该点的声压，用P 表示。 01P P P -= 声压单位：帕斯卡（Pa ）、微帕斯卡（μPa ） 超声检测仪器显示的信号幅度值的本质就是声压P ，示波屏上的波高与声压成正比。在超声检测中，就缺陷而论，声压值反映缺陷的大小。 1.2、声阻抗Z 超声场中任一点的声压与该处质点振动速度之比成为声阻抗，常用Z 表示。 c u cu u P Z ρρ===// 声阻抗的单位为克/厘米2·秒（g/cm 2·s ）或千克/米2·秒（kg/m 2·s ） 1.3声强I 单位时间内垂直通过单位面积的声能称为声强，常用I 表示。单位是瓦/厘米2（W/cm2）或焦耳/厘米2·秒（J/cm2·s ）。 Z P Zu I 2 22121== 1.4分贝 在生产和科学实验中，所遇到的声强数量级往往相差悬殊，如引起听觉的声强范围为10-16~10-4 W/cm2，最大值与最小值相差12个数量级。显然采用绝对值来度量是不方便的，但如果对其比值（相对量）取对数来比较计算则可大大简化运算。分贝就是两个同量纲的量之比取对数后的单位。 通常规定引起听觉的最弱声强为I1=10-16 W/cm2作为声强的标准，另一声强I2与标准声强I1之比的常用对数成为声强级，单位为贝（尔）（B ）。 Δ=lg(I2/I1) (B) 实际应用贝尔太大，故长取其1/10即分贝（dB ）来作单位： Δ=10lg(I2/I1)=20lg(P2/P1) （dB ） 通常说某处的噪声为多少多少分贝，就是以10-16 W/cm2为标准利用上式计算得到的。 二、规则反射体的回波声压 实际检测中常用反射法，反射法是根据缺陷反射回波声压的高低来评价缺陷的大小。然而工件中的缺陷形状、性质各不相同，且目前的检测技术还难以确定缺陷的真实大小和形状。回波声压相同的实际大小可能相差很大，为此特引用当量法。当量法是指在同样的检测条件下，当自然缺陷回波与某人工规则反射体回波等高时，则该人工反射体的尺寸就是此自然缺陷的当量尺寸。自然缺陷的实际尺寸往往大于当量尺寸。
目录： 第一章、软件工程学 第二章、软件测试基础 第三章、基于生命周期软件测试 第四章、软件测试分类与分级 第五章、软件缺陷管理（*）常见缺陷状态说明（*）第六章、软件测试过程及管理（*）测试计划（*）第七章、软件静态测试 第八章、动态测试 第一章、软件工程学 1.软件的定义：软件由数据：该程序能够具体满意地处理信息的数据结构程序：当运行时， 能够提供所要求功能和性能的指令或计算机程序集合；文档：描述程序功能需求以及程序如何操作和使用文档。 2.软件危机的产生：软件危机是指落后的软件生产方式无法满足迅速增长的计算机软件需 求，从而导致软件开发与维护过程中出现一系列严重问题的现象。 3.软件危机的原因1）需求不明确2）缺乏正确的理论指导3）软件开发规模越来越大4） 软件开发复杂度越来越高 4.消除软件危机的办法对计算机软件有一个正确的认识(软件≠程序）充分认识到软件 开发不是某种个体劳动的神秘技巧，而应该是一种组织良好、管理严密、各类人员协同配合、共同完成的工程项目推广使用在实践中总结出来的开发软件成功技术和方法开发和使用更好的软件工具 5.软件工程 方法 项目计划与估算需求分析数据结构总体设计编码、测试与维护等 工具 软件工具软件支撑环境计算机辅助软件工程（CASE）等 过程 方法使用的顺序需交付的文档变更管理里程碑管理等 软件生命周期(*)SRS：计划，分析，设计，编码，测试，运行和维护。 软件生命周期模型(*)
瀑布模型： V模型强调软件开发的协作和速度，将软件实现和验证有机地结合起来，在保证较高的软件质量情况下缩短开发周期。 迭代模型： 4.1 敏捷开发的定义是一种以用户的需求进化为核心、迭代、循序渐进的开发方法。 敏捷开发的特点：变强调软件开发对未来可能出现的变化和不确定性做出全面反应 早总体目标是尽可能早地、持续地对有价值软件的交付 快主要是用于需求模糊或快速变化的前提下，小型开发团队的软件开发活动 软件开发主流技术 主机终端模式 文件服务器模式 C/S模式客户/服务器模式
陕西省医疗器械生产企业检（化）验员考试试卷 一、填空题：（每空1分，共 45分） 1、诊断试剂在注册检验时，样品数量至少 4 批次（主批次 1 批；批间差 2 批；稳定性 1 批）。 2、洁净等级检测企业需提供检测厂房面积平面图提供房间信息包括单个房间面积、房间高度、房间名称、布局图加盖公章）。 3、如需整改的产品，自承检方发出整改通知后有源产品 45 个工作日内、无源产品 20 个工作日内不能完成整改工作的，承检方将直接出具不合格报告，如委托方继续委托检验的，需重新办理产品委托手续。 4、陕西省医疗器械质量监督检验院现接检范围有有源电气类、无源产品类、定制式义齿、诊断试剂和洁净测试。 5、一次性使用天然橡胶无菌外科手套拉伸性能测试过程中用到了万能材料拉力机的引伸仪来获取伸长率数据。 6、经革兰氏染色后，革兰氏阴性菌呈红色，革兰氏阳性菌呈紫色。 7、对检测结果有影响的五大因素分别是人，机，料，法，环。 8、为保证菌种的生物学特性，传代不得超过 5 代。 9、培养基灵敏度检查用的菌种有金黄色葡萄球菌、铜绿假单胞菌、枯草芽孢杆菌；生孢梭菌；白色念珠菌、黑曲霉。 10、无菌检查法包括薄膜过滤法和直接接种法。 11、《中国药典》2015版规定胰酪大豆胨液体培养基（TSB），应该
置20℃～ 25℃培养。 12、《中国药典》2015版规定培养时间不少于14天。 13、微生物的纯培养是指在一个微生物的菌落形成单位中，所有的微生物细胞或孢子都属于生物学的同一个种，菌种的纯培养常用的方法是平板划线法。 14、气相色谱法中用于浸提医疗器械产品的环氧乙烷残留量的方法分别是:模拟使用浸提法、极限浸提法。 15、动物实验设计必须遵循“3R”原则，3R原则是替代原则、减少原则、优化原则。 16、按照药典2015年版第二部对纯化水酸碱度进行检测，取纯水10ml，加甲基红指示液2滴，不得显红色；另取10ml，加溴麝香草酚蓝指示液5滴，不得显蓝色。 17、无氨水的制备：取纯化水1000ml，加稀硫酸1ml与高锰酸钾试液 1ml，蒸馏，即得。 18、《中国药典》2015版微生物限度增加的检验方法是最可能数法（即MPN法）。 19、微生物限度试验用菌株的传代次数不得超过 5 代。 20、微生物限度检查应不低于 D 级背景下的 B 级单向流空气区域内进行。 21、细菌内毒素是主要的热原物质。 22、细菌内毒素检查法包括凝胶法和光度测定法。 二、选择题：（每题 2.5分，共 15分） 1、用于家兔体温测试时使用的热原测温仪或肛门体温计精密度应为
第二单元基础知识记忆检测 班级姓 名成绩 一、字词。 1.这些字你认识了吗？标出它们的正确读 音。（50分） 驰骋．（chěng）踌躇．（chú）鞭挞．( tà) 忏．悔（chàn）罪孽．（nia）浸．润（jìn ） 一撮．灰（cuō）绽．开( zhàn )胆怯．（ qia）纤．细（xiün）执拗．( niù ) 炽．热( chì) 两栖．(qī) 忏．悔(chàn ) 旸．谷( yáng ) 雪霁．( jì ) 荷．戟(ha ) 彷．徨(páng ) 稽．首(qǐ ) 酷肖．(xiào)真谛．( dì) 污秽．(huì ) 迸．射(bang ) 眷．恋( juàn ) 鞺．鞺鞳鞳( tüng ) 2.根据拼音写汉字。（25分） qìnɡ（磬）口烧zhúo(灼) qí(祈)祷 tùi(褪)尽kūi(岿)然不动lǐn(凛 )冽 hào( 皓)月pì(睥)睨xī(犀)利 盛气líng( 凌)人n?a(虐 )待蜿yán （蜒）雷tíng ( 霆 ) b?(博 )识长
xū( 吁)短叹脂粉lián(奁 ) fiě(翡 )翠xiüng( 镶)嵌璀càn (璨 ) 千山万ha(壑 )急zào（躁） kùi( 馈 )赠 ?o(翱 )翔shu?(朔 )方海誓山m?ng （盟） 二．文学常识。(15分) （15）《雷电颂》节选自一部历史剧《屈原______》,作者是四川乐山人郭沫若，原名郭开贞, 是继鲁迅之后革命文化界公认的领袖,代表作有诗集《女神》、历史剧《虎符》《_高渐离________》等。 （16）“让暴风雨来得更猛烈些吧！”出自《海燕______》，作者是俄国作家___高尔基______，他被列宁称为无产阶级艺术最伟大的代表者。.该文是作者在1901年3月写的《春天的旋律》的结尾部分，原题是《海燕之歌_________》。该作者最著名的长篇小说是《_母亲________》,自传体三部曲是《_童年________》《在人间》《_我的大学________》。 （17）《雪》选自鲁迅的散文诗集《野草_________》。
