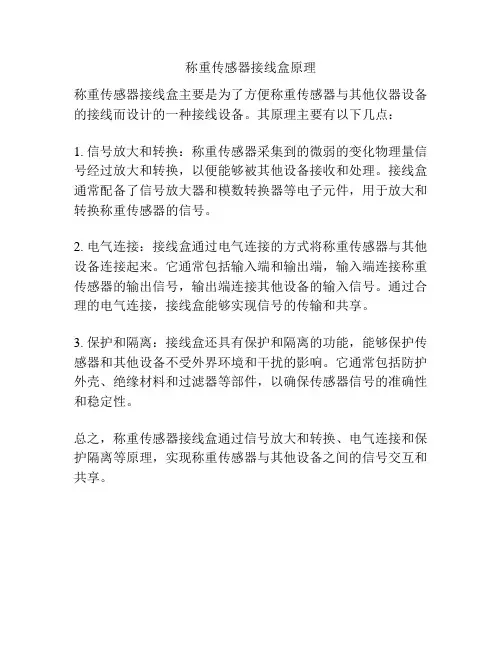

称重传感器接线盒选用
1、概述由于传感器在出厂时，传感器的一致性不一定很理想，再加上现场使用中的环境因素及安装手段的限制，给多个传感器并联组秤带来不平衡问题。为解决以上问题，须选用接线盒来调节传感器系数与传感器输出阻抗之比(mV／V／Ω)接近一致，从而保证整个秤体的平衡。调整机械台面水平，对于有四个以上的传感器，由于各方面的原因，机械台面和基础都或多或少有些变形，使用时间越长，变形越严重，造成传感器受力不一致，只靠电位器的补偿是补偿不过来的，因此应先调整传感器的高度，在差值(20-40)kg范围内，再用电位器补偿调到基本一致，这是一个反复的过程，由于机械台面的变形，调一个角可能影响两个角，甚至三个角，只有反复试验。
2、型号及命名接线盒一般可分为：JB一4／6／8等系列。JB-4：五孔接线盒四线，适用于4只传感器组合使用的电子衡器或系统；JB-6：七孔接线盒六线，适用于6只传感器组合使用的电子衡器或系统；JB-8：九孔接线盒八线，适用于8只传感器组合使用的电子衡器或系统；对于超过10只传感器的电子衡器或系统，可通过多只接线盒的组合来实现联接。
3、技术概况1)不锈钢或铝合金外壳，专用密封接头，耐用、密封性好。
2)采用高精度、低漂移电阻和电位器，保证系统工作的精度和稳定性。
3)传感器连线和信号电缆连线配用专用接线端子，保证连接可靠。
4)各接线柱旁预留有可焊接线的焊孔，实现焊接接线和插入接线两用，可自主选择。
5)接线焊接点旁注有代码标识，方便用户接线。
6)PCB板焊有防浪涌及防感应雷的保护性元器件，可有效防止感应雷和浪涌
4、安装调试1)安装将接线盒固定在秤体的合适位置。打开接线盒上盖。
将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入，按图示接线图将所有电缆连接好，完成后将所有的螺母拧紧。不用的接口用密封橡胶垫片或橡皮泥堵住，同时拧紧螺母。
将所有电缆线的外屏蔽接到接线盒的接地柱上。
2)调试根据传感器的输出信号大小，参照下图所给的接线图，调整相应的电位器．(注意：电位器不要调过头)调试好后应将接线盒上盖盖上，并用螺丝拧紧。
5、接线图(以四线为例)
P1：对应调节传感器1# P2：对应调节传感器2# P3：对应调节传感器3# P4：对应调节传感器4# 注意：
1、对于使用不用数量传感器的衡器，其传感器标号可能不一样，接线时，请参阅衡器的接线图。
称重传感器如何选型 [ 2009-6-2 9:06:24 | Author: ：染尛魚丶 ] 称重传感器被喻为电子衡器的神经系统，它的性能在很大程度上决定了电子衡器的准确度 和稳定性。在设计电子衡器时，经常要遇到如何选用传感器的问题。 如何选用传感器 称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器茵先要 考虑传感器所处的实际工作环境，这点对正确选用传感器至关重要，它关系到传感器能否 正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。 环境给传感器造成的影响主要有以下几个方面： （1）高温环境对传感器造成涂覆材料熔化、焊点开化、弹性体内应力发生结构变化等问题 。对于高温环境下工作的传感器常采用耐高温传感器；另外，必须加有隔热、水冷或气冷 等装置。 （2）粉尘、潮湿对传感器造成短路的影响。在此环境条件下应选用密闭性很高的传感器。 不同的传感器其密封的方式是不同的，其密闭性存在着很大差异。 常见的密封有密封胶充填或涂覆；橡胶垫机械紧固密封；焊接（氩弧焊、等离子束焊）和 抽真空充氮密封。 从密封效果来看，焊接密封为最佳，充填涂覆密封胶为量差。对于室内干净、干燥环境下 工作的传感器，可选择涂胶密封的传感器，而对于一些在潮湿、粉尘性较高的环境下工作
的传感器，应选择膜片热套密封或膜片焊接密封、抽真空充氮的传感器。 （3）在腐蚀性较高的环境下，如潮湿、酸性对传感器造成弹性体受损或产生短路等影响， 应选择外表面进行过喷塑或不锈钢外罩，抗腐蚀性能好且密闭性好的传感器。 （4）电磁场对传感器输出紊乱信号的影响。在此情况下，应对传感器的屏蔽性进行严格检 查，看其是否具有良好的抗电磁能力。 （5）易燃、易爆不仅对传感器造成彻底性的损害，而且还给其它设备和人身安全造成很大 的威胁。因此，在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求：在易燃 、易爆环境下必须选用防爆传感器，这种传感器的密封外罩不仅要考虑其密闭性，还要考 虑到防爆强度，以及电缆线引出头的防水、防潮、防爆性等。 其次对传感器数量和量程的选择。 传感器数量的选择是根据电子衡器的用途、秤体需要支撑的点数（支撑点数应根据使秤体 几何重心和实际重心重合的原则而确定）而定。一般来说，秤体有几个支撑点就选用几只 传感器，但是对于一些特殊的秤体如电子吊钩秤就只能采用一个传感器，一些机电结合秤 就应根据实际情况来确定选用传感器的个数。 传感器量程的选择可依据秤的最大称量值、选用传感器的个数、秤体的自重、可能产生的 最大偏载及动载等因素综合评价来确定。一般来说，传感器的量程越接近分配到每个传感 器的载荷，其称量的准确度就越高。但在实际使用时，由于加在传感器上的载荷除被称物
称重仪表选型原则 称重传感器和仪表的选型原则： 1 电子秤传感器和仪表的选型中与衡器相关的计量参数 1.1应根据衡器的主要参数：最大秤量、最小秤量、准确度等级、最大检定分度数n、工作温度范围、承载器的静载荷、去皮重量等选择。 2 称重传感器选型 2.1准确度等级及称重传感器温度范围及湿热稳定和蠕变指标，必须满足衡器的要求。2.2如果衡器系统设计时没有规定称重传感器的误差分配系数，称重传感器的误差分配系数可以是0.3～0.8， 2.3如果衡器系统设计方案中没有规定称重传感器的工作温度范围，那么温度范围下限是-10 度及温度范围上限是40度。根据衡器系统设计方案，也可以对温度范围做出限定，但工作温度范围不得小于30度。 2.4称重传感器的最大秤量Emax应满足下述条件： 1）衡器最大秤量修正系数； 2）衡器的最大秤量； 3）衡器载荷传递装置的缩比； 4）衡器传感器支撑点的数量。 2.5传感器最小静载荷：因电子秤承载器所产生的最小载荷必须等于或大于称重传感器的最小静载荷Emin 2.6称重传感器的最大分度数应不小于衡器的检定分度数 2.7称重传感器最小检定分度值不应大于衡器检定分度值e乘以载荷传递装置的缩比R，再除以称重传感器数量n的平方根：对于多称量范围衡器，相同的传感器用于多于一个称量范围时，或多分度值衡器，e用el代替。
2.8传感器额定输出，传感器在用Emax加载后，对应输入电压下的输出信号的变化一般采用mV/V 表示。 2.9 一组的传感器额定值总和应等于或略大于最大量程及皮重的总和。订购称重传感器时需说明最大量程、皮重、需用传感器数量及加载方式拉或压。 3．电子秤称重仪表的选型 3.1准确度等级：称重仪表准确度等级，包括温度范围及湿热稳定性指标，必须满足衡器的要求。如果温度范围足够宽，并且湿热的稳定性指标只能满足较低准确度等级的要求。 3.2称重仪表的最大允许误差系数 如果衡器系统设计时没有规定称重仪表的最大允许误差系数，该系数可以为1～0.8。 3.3工作温度范围 如果衡器系统设计时没有规定称重仪表的温度范围，那么温度范围下限值Tmin=-10度，温度范围上限值Tmax=40度。根据衡器系统设计要求，可以对温度范围进行限制, 但工作温度范围不得小于30度。 3.4最大检定分度数对于每台称重仪表，其最大分度数应不小于衡器的检定分度数，对于多称量范围或多分度值衡器，该要求适用于任何单独的称量范围或局部称重范围：如果可以用于多称量范围或多分度值衡器，这些功能必须包括在受检定的称重仪表中。 4．电子秤连接电缆的选型称重仪表与传感器或传感器接线盒（使用六线制的称重仪表应具有传感器反馈补偿功能）之间的附加电缆必须根据在称重仪表说明书中规定要求来选择。 其它计量设备选型参见HG-T+20507规定 我公司计量室编制，仅供参考。
称重传感器的样式与应用 称重传感器是一种将质量信号转换成可测量的电信号输出的装置。简单的理解是，当力施加到称重传感器上时，质量信号将被转换成可测量的电信号，该电信号将通过电路输出到主板，以便由芯片进行处理和分析。然而，在使用传感器时，需要首先考虑传感器所处的工作环境，这对于正确选择称重传感器至关重要。它关系到传感器的正常运行、安全和使用寿命，甚至整个称重仪器的可靠性和安全性。 。 称重传感器运用于多个行业，为了满足各个行业的需求所以会有各种形状的传感器：S型称重传感器，单点式称重传感器，悬臂梁称重传感器，轮辐式称重传感器，双剪切梁式称重传感器，圆板式称重传感器，柱式称重传感器。 S型传感器上下平行梁和等应力工作梁组成，通过上下及对称辅助梁(8型)来进行力的传递。上下平行梁的根部尺寸较小，使之成为两平行柔性梁构成一框架，使它对垂直方向的力影响很小，使工作载荷垂直上下运动，准确地将力传递到工作梁上，使工作梁只感受垂直载荷，而对非工作力，力矩不敏感，这样就能有效地消除非工作力的影响。在两柔性梁之间为一等应力工作梁，测试应变计贴在中心梁平面的两边。由于等应力梁使应变计感受同一应变，桥路的输出为平均应力值的4倍，这样输出灵敏度较高，同时对贴片位置
要求 不高，贴片方便。 适用于吊钩秤、机电结合秤、料斗秤、料罐秤、包装秤、配料称重控制、试验机、力的监控及测量 单点传感器是基于平行四边形的原理，但是应该为应变仪的位置提供一个附加的中心横梁。从而完成测量平行四边形顶部和底部的梁和挠曲的任务。它的优点是应变仪离开位置时会受到偏心载荷的扭转作用。同时增加了结构的刚性。适用于自动轴重秤、无人零售柜、电子计价秤、小型平台秤等工业称重和生产过程称重。
PLC连接称重测力传感器的几种方法 上海天贺自动化仪表有限公司李树伟 在用PLC组成称重及配料控制系统时，与称重传感器的连接一般有以下几种方式： 1.称重传感器（称重模组）+接线盒+模拟称重放大器+PLC模拟量输入模块 一般称重传感器的信号输出都是与重量载荷成正比的毫伏级电压信号，普通PLC的模拟量输入模块无法直接处理，故需附加称重放大器将微弱的传感器信号调理放大到0~10V或者4~20mA的所谓标准工业过程信号，以供PLC的模拟量模块进行处理。典型产品有我公司生产的经济型放大器RW-ST01，工业级精密型放大器RW-PT01及内置接线盒的四路求和放大器RW-JT4。这种方式的好处是系统灵活，编程方便直接，系统反应速度快。缺点是模拟量信号在传输的过程中容易受到干扰。并且普通的PLC模拟量输入模块的分辨率都有限，一般不超过4000个分度，很难做到高精度称重。 2.称重传感器（称重模组）+接线盒+数字称重变送器(RS232或RS485输出)接PLC标 准串行通讯口 这种方式的好处是省去了PLC的模拟量输入模块，利用标准的MODBUS协议即可完成称重信号的采集，并且可以同时并接多路称重传感器。缺点是占用了PLC的通讯口，并且由于串行通信速率的限制，整个系统的响应时间较长。一般都在几十毫秒的数量级。这种连接方式的典型产品有我公司生产的RW-PT01D型数字称重测力变送器。 3.称重传感器（称重模组）+接线盒+频率输出型称重变送器，接PLC的高速脉冲捕捉端 口 这种连接方式的好处是省去了模拟量输入模块，可以长距离传输，抗干扰能力强，容易隔离，响应速度较快。对应我公司的产品是RW-PT01F
XX公司XX称重传感器 技术要求 2017-10-10
XX公司XX称重秤 传感器技术要求 本标书仪表数据表中所注明型号为示范选型，投标商可另选其它产品，但所选仪表的技术指标不得低于示范选型的要求。若投标商变更仪表生产厂家，请按以下要求选型。 一、概述 本次标书范围为XX公司XX称重传感器XX个，可选型号：XXX-XXX-XX-XX，可选品牌：XX公司、XX有限公司、XX有限责任公司。 二、当地气象条件 厂址位于XX省XX市XX县内，其气候特点：气候干燥，蒸发量大，降水稀少且年、季变化大，晴天多、日照长，热量资源丰富，气候变化剧烈，冬寒夏暑、春季升温快不稳定，昼热夜冷。 根据厂址附近的气象站实测资料，得出工程设计所需气象数据如下：历年极端最高气温： 41.5℃ 历年极端最低气温： -37.0℃ 历年年平均气温： 6.9℃ 历年一日最大降水量： 20.5mm 历年最多雷暴日数： 19d 历年平均雷暴日数： 10d 最多沙尘暴日数： 45d 导线最大覆冰厚度： 10mm 最大积雪深度： 38cm 最大冻土深度： 147cm 全年主导风向： W 海拔高度： 682m 三、技术要求： 1.1、称重传感器必须满足下表
1.2、电缆要求：4芯带有屏蔽层，长度2米，耐火电缆。 1.3、传感器为350Ω的电阻应变式传感器，电器原件应满足在极端温度的环境条件下正常工作。 1.4、带XX悬梁式传感器的XX动静载模块，包括接地线、防跑偏柱、钢球、钢球上下凹碗钢、固定螺丝等配件XX套 1.5、四合一中间转接盒XX个，要求转接盒防爆EExdIICT6。 1.6、现场仪表必须要防爆，抗干扰能力强。 2、产品必须有试压合格报告、产品合格证、材质证明书、说明书、装箱清单。 3、产品及安装附件必须分类木箱装运，并在木箱上标写名称、规格标准、数量、货物所属岗位、接货人名称及联系电话，厂家所提供的所有产品（包括备品备件）在投标过程中应明确标明生产厂家，并在投标时以表格的形式附后。如有损坏，一切损失由乙方负责。 四、到货要求：合同签订后20日内供货到需方指定地点（XX省XX市XX县XX公司）、 五、验收要求 1、供货产品到货后，必须提供生产资质证明、产品合格证、产品使用说明书等有效文件。 2、必须提供进口产品证明，必须提供报关证书。 3、材质必须提供试压合格报告、产品合格证、材质证明书、说明书、装箱清单。 六、质保要求 提供的产品经验收或在质保期内（一年）发现为虚假产品或已次充
称重传感器仪表应用及选择方法 .txt 如果真诚是一种伤害, 请选择谎言; 如果谎言是一种伤害,请选择沉默;如果沉默是一种伤害,请选择离开。随着仪表更新换代,特别是微电子技能引入称重仪表制造行业,使仪表可告性大大提高。仪表生产厂商对这天性能指标也越来越珍视,通常用平均无妨碍时间 MTBF 来形貌仪表的可靠性。一台全智能称重变送器的 MTBF 比一样平常非智能仪表如电动Ⅲ变送器要高10倍左右。称重仪表在使用前要与称重传感器配套进行数字标定。标定实际上就是用标准砝码对衡器进行校准。标定后的仪表内部保存有相对于这一组传感器的标定系数。有了这个系数后,仪表才可以把称重传感器的模拟信号转变为重量数字显示。称重传感器的仪表应用:称重仪表也叫称重显示控制仪表, 是将称重传感器信号 (或再通过重量变送器转换为重量数字显示,并可对重量数据进行储存、统计、打印的电子设备, 常用于工农业生产中的自动化配料, 称重, 以提高生产效率。在工企业中应用的称重仪表性能指标通常用精确度 (又称精度、变差、敏锐度来形貌。仪表工校验仪表通常也是调校精确度,变差和敏锐度三项。 1. 变差是指称重仪表被测变量 (可明白为输入信号多次从差异偏向到达同一数值时, 仪表指示值之间的最大差值, 大概说是仪表在外界条件稳固的环境下, 被测参数由小到大变革 (正向特性和被测参数由大到小变革 (反向特性不划一的程度, 两者之差即为仪表变差。可靠性称重控制仪表可靠性是化工企业仪表工所寻求的另一紧张性能指标。可靠性和仪表维护量是相反相成的,仪表可靠性高阐明仪表维护量小,反之仪表可靠性差,仪表维护量就大。对付化工企业检测与进程控制仪表,大部门安置在工艺管道、种种塔、釜、罐、器上 . 2. 称重仪表在称重传感器中的稳固性在划定事情条件内,称重仪表某些性能随时间连结稳固的本领称为稳固性 (度。仪表稳固性是化工企业仪表工非常体贴的一天性能指标。由于化工企业利用仪表的环境相比拟力恶劣,被测量的介质温度、压力变革也相比拟力大,在这种环境中投入仪表利用,仪表的某些部件随时间连结稳固的本领会低沉,仪表的稳固性会降落。徇或表征仪表稳固性现在尚未有定量值,化工企业通常用仪表零漂移来衡量仪表的稳固性。称重仪表稳固性的优劣直接干系到仪表的利用范畴,偶然直接影响化工生产,稳固性不好造成的影响每每双仪表精度降落对化工生产的影响还要大。稳固性不好仪表维护量也大, 是仪表工最不盼望出现的事情。 3. 称重仪表的敏锐度偶然也称 " 放大比
配料仓称重传感器安装调试工法 中冶集团华冶资源公司天津工业设备安装分公司 彭廷生王文凯刘艳丽 1 前言 称重式料位计解决了雷达、超声波等对于固体物料表面不平、灰尘等造成的测量不准确的固有问题，因此在现代冶金行业的物位测控中得到了广泛的应用，逐步取代了雷达和超声波料位计。在近几年的施工中我们不断总结和改革称重料仓柱压式称重传感器的安装工艺和调试技术，建立和总结了一套新的比较容易实施的安装和调试技术，既保证了设备安装的精度，节省了大型机械设备的使用，又缩短了施工时间，取得了显著的效益。 2 工法特点 2.1称重传感器安装难度大，料仓重量比较重，有的甚至达到上百吨重。在整个料仓安装（包括内衬安装）焊接完成前，称重传感器不能进行安装。 2.2称重传感器安装过程中，利用千斤顶顶升技术，实现料仓的顶升，完成了传感器的安装。 2.3安装工艺简单，容易实施操作、安装精度高等优点。 2.4利用“模拟标定法"，调试精度高、方法简单、适用，满足了称重计量的要求。 3 适用范围 本工法适用于各种大中型配料仓柱压式称重传感器的安装调试工作。 4 工艺原理 传感器系统调试采用模拟法进行标定，利用传感器的输出信号呈线性的原理使用标准砝码测 电位器进行调整4 电路也不一样，为了分析方便，都可以简化为等效电路（4-1）
4-1 称重传感器简化等效电路图 电阻应变计工作原理以金属材料为转换元件的电阻应变计，其转换原理是基于金属电阻丝的电阻——应变效应。所谓应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生改变的一种物理现象。电阻应变片结构图（4-2）如下： 图4-2 电阻应变片结构图 称量斗的重力作用在传感器上，传感器弹性体受力变形，内部贴片电阻发生变化，输出电压信号，该电压信号与所受力的大小成正比，该信号较小，大约在0~30mV 以下。智能重量变送器在显示重量的同时，再将小的mV 信号放大并转化为4~20mA 标准信号，供控制系统应用。 5 施工工艺流程及操作要点 5.1施工工艺流程 称重传感器安装位置标高确定 临时支撑制作安装 称重传感器及附件安装 电气回路接线检查 料仓称重传感器系统模拟调试 系统的实物标定 资料整理 5.2施工操作要点 5.2.1料仓称重传感器底座标高确定 在料仓基础安装完成后，料仓没有就位前（如果料仓就位后四点标高测量就会有难度），首先将需要安装称重传感器4点位置标高，确定是否在一个水平面上。 5.2.2料仓临时支撑制作、安装 1. 制作临时支撑的高度要比称重传感器的实际高度高20mm ，以便称重传感器安装时操作方便。 2. 称重传感器临时支撑在料仓就位的同时进行安装，临时支撑不需要满焊，以便以后好拆除。 5.2.3柱压式称重传感器安装 弹性体 承载连接 贴片（电阻和温度） 电缆引线
称重传感器选用的一般规则 在电子衡器中，选用何种称重传感器，要全面衡量。下面就称重传感器的结构形式、量程，准确度等级的选择上讲述一般要考虑的几个方面。 一、结构、形式的选择 选用何种结构形式的称重传感器，主要看衡器的结构和使用的环境条件。如要制作低外形衡器，一般应选用悬臂梁式和轮幅式传感器，若对外形高度要求不严，则可采用柱式传感器。此外，衡器使用的环境若很潮湿，有很多粉尘，则应选择密封形式较好的；若在有爆炸危险的场合，则应选用本质安全型传感器；若在高架称重系统中，则应考虑安全及过载保护；若在高温环境下使用，则应选用有水冷却护套的称重传感器；若在高寒地区使用，则应考虑采用有加温装置的传感器。在形式选择中，有一个要考虑的因素是，维修的方便与否及其所需费用，即一旦称重系统出了毛病，能否很顺利、很迅速的获得维修器件。若不能做到就说明形式选择不够合适。 二、量程的选择 称重系统的称量值越接近传感器的额定容量，则其称量准确度就越高，但在实际使用时，由于存在秤体自重、皮重及振动、冲击、偏载等，因而不同称量系统选用传感器的量限的原则有很大差别。作为一般规则，可有：*单传感器静态称重系统：固定负荷(秤台、容器等)+变动负荷(需称量的载荷)≤所选用传感器的额定载荷X70%*多传感器静态称重系统：固定负荷(秤台、容器等)+变动负荷(需称量的载荷)≤选用传感器额定载荷X所配传感器个数X70% 其中70%的系数即是考虑振动、冲击、偏载等因素而加的。 需要说明的是：首先，选择传感器得额定容量要尽量符合生产厂家的标准产品系列中的值，否则，选用了非标准产品，不但价格贵，而且损坏后难以代换。其次，在同一称重系统中，不允许选用额定容量不同的传感器，否则，该系统没法正常工作。再者，所谓变动负荷(需称量的载荷)是指加于传感器的真实载荷，若从秤台到传感器之间的力值传递过程中，有倍乘和衰减的机构(如杠杆系统)，则应考虑其影响。 三、准确度的选择 称重传感器的准确度等级的选择，要能够满足称重系统准确度级别的要求，只要能满足这项要求即可。即若2500分度的传感器能满足要求，切勿选用3000分度的。若在一称重系统中使用了几只相同形式，相同额定容量的传感器并联工作时，其综合误差为Δ，则有: Δ=Δ/n1/2(2—12) 其中：Δ：单个传感器的综合误差；n：传感器的个数。另外，电子称重系统一般由三大部分组成，他们是称重传感器，称重显示器和机械结构件。当系统的允差为1时，作为非自动衡器主要构成部分之一的称重传感器的综合误差(Δ)一般只能达到0.7的比例成分。根据这一点和式(2－－12)，自不难对所需的传感器准确度做出选择。 四、某些特殊要求应如何达到 在某些称重系统中，可能有一些特殊的要求，例如轨道衡中希望称重传感器的弹性变形量要小一些，从而可以使秤台在称量时的下沉量小些，使得货车在驶入和驶出秤台时，减小冲击和振动。另外，在构成动态称重系统时，不免要考虑所用称重传感器的自振频率，是否能满足动态测量的要求。这些参数，在一般的产品介绍中是不予列出的。因此当要了解这些技术参数时，应向制造商咨询，以免失误。
如何测量梁式称重传感器好坏 用万用表什么样测量梁式称重传感器的好坏？ 首先测量一下传感器输入端及输出端的电阻值，如果有此传感器的合格证的话，与合格证中标明的电阻做对比，如测得的数值超出标准范围， 说明此传感器有问题。目前常用的传感器阻值为两种： 一种是低阻的，输入端为：400Ω±20Ω，输出端为：350Ω±5Ω； 一种是高阻的，输入端为：800Ω±20Ω，输出端为：700Ω±5Ω； 另外还可以测量一下传感器的输出信号，用数字万用表的MV电压档，将传感器的输入端加上10VDC，然后测一下传感器的输出端电压，此电压值=10V X 传感器灵敏度X 传 感器的受力值/传感器量程值；如果测量出的数值与计算出的数值相差较大，说明此传感器已损坏 称重传感器本身输出的是毫伏信号 4~20毫安指的是电流信号经过放大的 供电一般都是24V交流的电源 怎么用万用表判断称重传感器的输出与输入的四根线 还有正负 称重传感器输出电阻一般为350、480、700、1000欧姆，输入端一般会进行一些温度、灵敏度的补偿，因此输入端电阻会比输出端高20~100欧姆，因此用万用表量一下电阻 值可以判断出来。一般习惯输入和输出颜色为红黑绿白：红白绿兰等分标表示V+、V-、S+、S-。 一称重传感器上标有EXC+ EXC- SIG+SIG- 我想知道哪两个代表电源哪两个代表信号 2011-1-13 02:33 一般都6根线。 E当然是电源，10V。 SIG是反馈回去的MV称重信号。 还有两路是电源E的现场电压返回值（比10V略小，因为线损）。单片机运算的时候按照这个计算，有的工程图省事就在显示仪后边与E相短。也是可以的。 称重传感器的接线方法时间：称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。 一般的称重传感器都是六线制的，当接成四线制时，电源线(EXC-,EXC+)与反馈线(SEN-,SEN+)就分别短接了。SEN+和SEN-是补偿线路电阻用的。SEN+和EXC+是通路的，SEN-和 EXC-是通路的。（激励：EXC+,EXC-，反馈: SENS+,SENS-信号：SIG+,SIG-） EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。每个称重传感器都有一个mV/V的特性，它输出 的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可 以将称重模块实际接收到的电压反馈给称重模块。假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出最大信号为()*2=19mV，而不是20mV。此时称重传感器内部

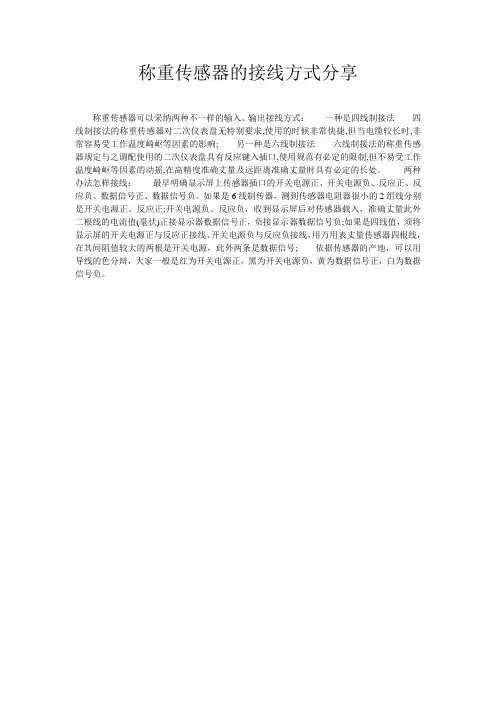

称重传感器接线方法及接线图分析 由于称重传感器具有测量精度高、温度特性好、工作稳定等优点使得其广泛应用于各种结构 的动、静态测量及各种电子称的一次仪表。上一篇文章中小编为大家简单介绍了有关称重传感器原理的知识，本篇文章中小编通过搜集整理资料将继续为大家介绍有 关称重传感器的知识，即称重传感器接线方法及原 理剖析（称重传感器参数）。 两种称重传感器接线方法简介（称重传感器的选用） 称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆 线较长时,容易受环境温度波动等因素的影响; 另一种是六线制接法(如图1所示).六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境 温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。 两种称重传感器接线电路图 在称重设备中，四线的称重传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。 下面小编以称重指示控制仪F701中称重传感器接线图为例对其接线原理进行简单的分析。 F701是专门用于单一物料重量称量和控制的仪表，下图所示为称重指示控制仪F701中称重传感器接线图 、管路敷设技术通过管线不仅可以解决吊顶层配置不规范高中资料试卷问题，而且可保障各类管路习题到位。在管路敷设过程中，要加强看护关于管路高中资料试卷连接管口处理高中资料试卷弯扁度固定盒位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。管线敷设技术包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行 高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在正常工况下与过度工作下都可以正常工作；对于继电保护进行整核对定值，审核与校对图纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。 、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高中资料试卷安全，并且尽可能地缩小故障高中资料试卷破坏范围，或者对某些异常高中资料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
电子地磅称重传感器选择 电子地磅称重方面，众所周知，传感器是其核心部件。那么到底什么是称重传感器呢，称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器茵先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整电子地磅的可靠性和安全性。 称重传感器按结构类型分主要有S行双连孔式传感器，柱式传感器，轮辐式与桥式传感，柱环式传感。S行双连孔式称重传感器量程范围一般在2Kg到500Kg，这种类型称重传感器抗偏，抗侧能力较强。柱式称重传感器的测量范围都很大，一般最大可以达到几百吨，它刚性好，抗过载能力强，加工也简单，重量也比较轻。轮辐式称重传感器由于结构的对称性，所以能够承受大的侧向力，由于它有较大的滞后误差，很多场合都被桥式称重传感器所取代。桥式称重传感器的弹性体形状象桥，因此得得名。 称重传感器在选用过程中一般要考虑以下问题： 1、安装要求，有些场合就直适合某种特定的称重传感器。 2、使用环境条件，如需密封、防爆等。 3、称重传感器的精度等级。精度等级通常由弹性体结构决定，以及处理过程中是否有线性补偿。
4、称重传感器的量程范围。估算被测物体的最大重量在多少，要想获得较准备的测量数值一般选择的量程是被测体最大重量的2到2.5倍。 5、称重传感器使用过程受温度影响的特性和蠕变特性。 称重传感器误差
以下无正文 仅供个人用于学习、研究；不得用于商业用途。 толькодля людей, которые используются для обучения, исследований и не должны использоваться в коммерческих целях. For personal use only in study and research; not for commercial use. Nur für den pers?nlichen für Studien, Forschung, zu kommerziellen Zwecken verwendet werden. Pour l 'étude et la recherche uniquement à des fins personnelles; pas à des fins commerciales.
称重传感器接线盒选用 1、概述由于传感器在出厂时，传感器的一致性不一定很理想，再加上现场使用中的环境因素及安装手段的限制，给多个传感器并联组秤带来不平衡问题。为解决以上问题，须选用接线盒来调节传感器系数与传感器输出阻抗之比(mV／V／Ω)接近一致，从而保证整个秤体的平衡。调整机械台面水平，对于有四个以上的传感器，由于各方面的原因，机械台面和基础都或多或少有些变形，使用时间越长，变形越严重，造成传感器受力不一致，只靠电位器的补偿是补偿不过来的，因此应先调整传感器的高度，在差值(20-40)kg范围内，再用电位器补偿调到基本一致，这是一个反复的过程，由于机械台面的变形，调一个角可能影响两个角，甚至三个角，只有反复试验。 2、型号及命名接线盒一般可分为：JB一4／6／8等系列。JB-4：五孔接线盒四线，适用于4只传感器组合使用的电子衡器或系统；JB-6：七孔接线盒六线，适用于6只传感器组合使用的电子衡器或系统；JB-8：九孔接线盒八线，适用于8只传感器组合使用的电子衡器或系统；对于超过10只传感器的电子衡器或系统，可通过多只接线盒的组合来实现联接。 3、技术概况1)不锈钢或铝合金外壳，专用密封接头，耐用、密封性好。
2)采用高精度、低漂移电阻和电位器，保证系统工作的精度和稳定性。 3)传感器连线和信号电缆连线配用专用接线端子，保证连接可靠。 4)各接线柱旁预留有可焊接线的焊孔，实现焊接接线和插入接线两用，可自主选择。 5)接线焊接点旁注有代码标识，方便用户接线。 6)PCB板焊有防浪涌及防感应雷的保护性元器件，可有效防止感应雷和浪涌 4、安装调试1)安装将接线盒固定在秤体的合适位置。打开接线盒上盖。 将传感器电缆线和仪表信号电缆从接线盒相应的接口穿入，按图示接线图将所有电缆连接好，完成后将所有的螺母拧紧。不用的接口用密封橡胶垫片或橡皮泥堵住，同时拧紧螺母。 将所有电缆线的外屏蔽接到接线盒的接地柱上。 2)调试根据传感器的输出信号大小，参照下图所给的接线图，调整相应的电位器．(注意：电位器不要调过头)调试好后应将接线盒上盖盖上，并用螺丝拧紧。 5、接线图(以四线为例) P1：对应调节传感器1# P2：对应调节传感器2# P3：对应调节传感器3# P4：对应调节传感器4# 注意：
称重传感器常用技术参数 一、用分项指标表示法在介绍称重传感器技术参数时,传统的方法是采用分项指标,其优点是物理意义明确,沿用多年,熟悉的人较多。我们现在列出其主要项目如下:*额定容量生产厂家给出的称量范围的上限值。 *额定输出 (灵敏度加额定载荷时和无载荷时, 传感器输出信号的差值。由于称重传感器的输出信号与所加的激励电压有关,所以额定输出的单位以 mV/V来表示。并称之为灵敏度。 *灵敏度允差传感器的实际稳定输出与对应的标称额定输出之差对该标称额定输出的百分比。例如, 某称重传感器的实际额定输出为 2. 002mV/V,与之相适应的标准额定输出则为2mV/V,则其灵敏度允差为:((2. 002 – 2。 000 /2.000 *100% = 0.1% *非线性由空载荷的输出值和额定载荷时输出值所决定的直线和增加负荷之实测曲线之间最大偏差对于额定输出值的百分比。 *滞后允差从无载荷逐渐加载到额定载荷然后再逐渐卸载。在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。*重复性误差在相同的环境条件下, 对传感器反复加荷到额定载荷并卸载。加荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。 *蠕变在负荷不变(一般取为额定载荷 ,其它测试条件也保持不变的情形下,称重传感器输出随时间的变化量对额定输出的百分比。 *零点输出在推荐电压激励下,未加载荷时传感器的输出值对额定输出的百分比。 *绝缘阻抗传感器的电路和弹性体之间的直流阻抗值。 *输入阻抗信号输出端开路, 传感器未加负荷时, 从电源激励输入端测得的阻抗 值。 *输出阻抗电源激励输入端短路,传感器未加载荷时,从信号输出端测得的阻抗。 *温度补偿范围在此温度范围内,传感器的额定输出和零平衡均经过严密补偿, 从而不会超出规定的范围。 *零点温度影响环境温度的变化引起的零平衡变化。一般以温度每变化 10 K 时,引起的零平衡变化量对额定输出的百分比来表示。*额定输出温度影响环境温度的变化引起的额定输出变化。一般以温度每变化 10K 引起额定定输出的变化量额定输出的百分比来表示。 *使用温度范围传感器在此温度范围内使用其任何性能参数均不会产生永久性有害变化二、在《 OIML60号国际建议》中采用的术语。以《 OIML 60号国际建议》92年版为基础,参考 《 JJG669--90称重传感器检定规程》新的技术参数大致有:*称重传感器输出被测
现场安装称重传感器步骤 一、 安装前准备工作 二、 传感器的安装 三、 附件1：料仓称重传感器及安装件施工注意事项 四、 附件2：称重传感器标准安装照片 北京宝利通达电子设备有限公司 2011年3月 缅甸达贡山现场
一、安装前准备工作 1、领料后将每套称重料位计元件按位号码放到仓周围（每个传感器、支撑点、称重仪表、及其外包装纸箱上均贴有相应的位号） 2、检查料仓与其他设备是否有硬连接 A、料仓上方是否有管道硬连接 B、料仓下方是否有硬连接设备 C、料仓周边是否与梁、层板等结构设施发生挤蹭 如有上述情况请立刻同负责仪表的工长联系 3、检查传感器安装位置是否能安装到结构主梁上。 如果不能请立刻同负责仪表的工长联系 4、检查在传感器安装位置上方是否有垂直加强筋存在 如没有必须在传感器安装位置上加装有垂直加强筋 5、仔细阅读传感器安装图纸 6、测量原料仓下面支架高度，根据传感器安装图纸标注传感器安装高度计算出传感器下垫贴铁高度，进行加工。 7、因为现场还有许多其他设备需要安装，为了保护传感器不受强电流、强冲击、高温等不利因素损坏，按照料仓支撑点数量制作相应的支撑腿，高度为传感器安装高度+5~10mm，待传感器安装完毕后支撑料仓，使传感器脱离开料仓，保护传感器。（详细情况见后附照片）
二、传感器的安装 1、确定传感器和辅助支撑点的位置 称重式料位计的传感器的个数及安装方式不尽相同共有三种类型，如下： 电炉部分如下图：
其他子项 特殊的镍铁精炼车间位号为：211-WIT-1002~1003 为三个支撑牛腿
2、严格按照图纸进行传感器的安装 一定领取相应位号传感器安装图纸 3、安装工程中必须注意事项 ●每个传感器、支撑点、称重仪表、及其外包装纸箱上均贴有相应的位号，请按照位号进行安装。 ●传感器是娇贵的精密设备，千万别电焊、对着传感器气割 ●如果还有电焊活，就把传感器摘了，用一节相同高度的铁柱替代。或尽早在上下勾上接地电缆，以保护传感器 ●润滑脂一定要涂抹（在传感器与安装件之间） ●安装过程中不加调整垫片 ●请仔细阅读“料仓称重传感器及安装件施工注意事项” ●请严格按照图纸安装 ●仔细阅读附件1“施工注意事项” 3、传感器安装完毕后利用调整垫片进行调整水平，使传感器处于同一水平面上。
1.电阻应变式称重传感器等工作原理 2.称重传感器常用技术参数 3.称重传感器选用的一般规则 4.使用称重传感器注意事项 1.电阻应变式称重传感器等工作原理 电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。 由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。 一、电阻应变片 电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。 设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R： R = ρL/S（Ω）（2—1） 当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。 对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2） 用式（2--1）去除式（2--2）得到 ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3） 另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以 ΔS/S = 2Δr/r （2—4） 从材料力学我们知道 Δr/r = -μΔL/L （2—5） 其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有 ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L
必知称重传感器数量和里程的选择方法 必知称重传感器数量和里程的选择方法； 称重传感器数量的选择是根据电子衡器的用途、秤体需要支撑的点数（支撑点数应根据使秤体几何重心和实际重心重合的原则而确定）而定。一般来说，秤体有几个支撑点就选用几只传感器，但是对于一些特殊的秤体如电子吊钩秤就只能采用一个传感器，一些机电结合秤就应根据实际情况来确定选用传感器的个数。 称重传感器量程的选择可依据秤的最大称量值、选用传感器的个数、秤体的自重、可能产生的最大偏载及动载等因素综合评价来确定。一般来说，传感器的量程越接近分配到每个传感器的载荷，其称量的准确度就越高。但在实际使用时，由于加在传感器上的载荷除被称物体外，还存在秤体自重、皮重、偏载及振动冲击等载荷，因此选用传感器量程时，要考虑诸多方面的因素，保证传感器的安全和寿命。 称重传感器量程的计算公式是在充分考虑到影响秤体的各个因素后，经过大量的实验而确定的。 公式如下： C=K-0K-1K-2K-3（Wmax+W）/N C—单个传感器的额定量程;W—秤体自重;Wmax—被称物体净重的最大值;N—秤体所采用支撑点的数量;K-0—保险系数，一般取值在1.2～1.3之间人;K-1—冲击系数;K-2—秤体的重心偏移系数;K-3—风压系数。 例如：一台30t电子汽车衡，最大称量是30t，秤体自重为1.9t，采用四只传感器，根据当时的实际情况，选取保险系数K-0=1.25，冲击系数K-1=1.18，重心偏移系数K-2—=1.03，风压系数K-3=1.02，试确定传感器的吨位。 解：根据传感器量程计算公式： C=K-0K-1K-2K-3（Wmax+W）/N 可知： C=1.25×1.18×1.03×1.02×（30+1.9）/4 =12.36t 因此，可选用量程为15t的传感器（传感器的吨位一般只有10T、15T、20t、25t、30t、40t、50t等，除非特殊订做）。 根据经验，一般应使传感器工作在其30%～70%量程内，但对于一些在使用过程中存在较大冲击力的衡器，如动态轨道衡、动态汽车衡、钢材秤等，在选用传感器时，一般要扩大其量程，使传感器工作在其量程的20%～30%之内，使传感器的称量储备量增大，以保证传感器的使用安全和寿命。 再次，要知道不同类型称重传感器的适用范围。 传感器型式的选择主要取决于称量的类型和安装空间，保证安装合适，称量安全可靠;另一方面，要考虑厂家的建议。厂家一般会根据传感器的受力情况、性能指标、安装形式、结构型式、弹性体的材质等特点规定传感器的适用范围，譬如铝式悬臂梁传感器适用于计价秤、平台秤、案秤等;钢式悬臂梁传感器适用于料斗秤、电子皮带秤、分选秤等;钢质桥式传感器适用于轨道衡、汽车衡、天车秤等;柱式传感器适用于汽车衡、动态轨道衡、大吨位料斗秤等。 最后，必知称重传感器等级的选择方法。 称重传感器的准确度等级包括传感器的非线形、蠕变、蠕变恢复、滞后、重复性、灵敏度等技术指标。在选用传感器的时候，不要单纯追求高等级的传感器，而既要考虑满足电子秤的准确度要求，又要考虑其成本。
传感器的选择 环境给传感器造成的影响主要有以下几个方面： 1. 温环境对传感器造成涂覆材料熔化、焊点开化、弹性体内应力发生结构变化等问题。对于高温环境下工作的传感器常采用耐高温传感器。另外，必须加有隔热、水冷或气冷等装置。 2. 粉尘、潮湿对传感器造成短路的影响。在此环境条件下应选用密闭性很高的传感器。不同的传感器其密封的方式是不同的 其密闭性存在着很大差异。常见的密封有密封胶充填或涂覆，橡胶垫机械紧固密封，焊接，氩弧焊、等离子束焊和抽真空充氮密封。从密封效果来看，焊接密封为最佳充填涂覆密封胶为量差。对于室内干净、干燥环境下工作的传感器，可选择涂胶密封的传感器。而对于一些在潮湿、粉尘性较高的环境下工作的传感器， 应选择膜片热套密封或膜片焊接密封、抽真空充氮的传感器。 3. 在腐蚀性较高的环境下 如潮湿、酸性对传感器造成弹性体受损或产生短路等影响，应选择外表面进行过喷塑或不锈钢外罩，抗腐蚀性能好且密闭性好的传感器。 4. 电磁场对传感器输出紊乱信号的影响。在此情况下应对传感器的屏蔽性进行严格检查，看其是否具有良好的抗电磁能力。 5. 易燃、易爆不仅对传感器造成彻底性的损害，而且还给其它设备和人身安全造成很大的威胁。因此在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求，在易燃、易爆环境下必须选用防爆传感器 这种传感器的密封外罩不仅要考虑其密闭性，还要考虑到防爆强度，以及电缆线引出头的防水、防潮、防爆性等。 称重传感器被喻为电子衡器的心脏，它的性能在很大程度上决定了电子衡器的准确度和稳定性。称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。选用传感器之前要考虑传感器所处的实际工作环境，这点对正确选用传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。

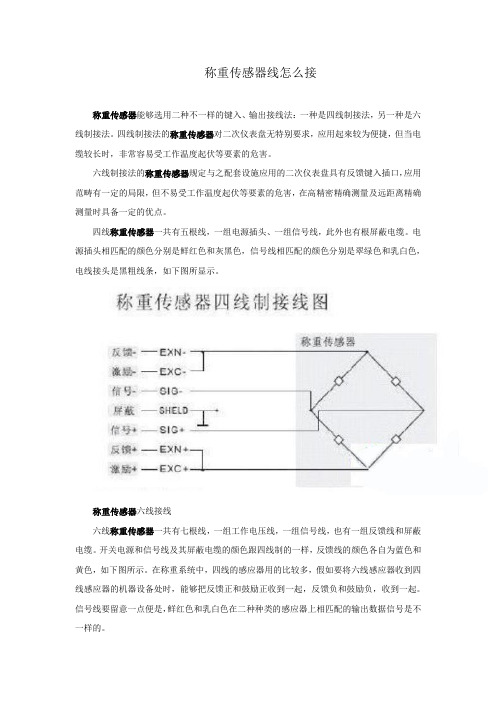

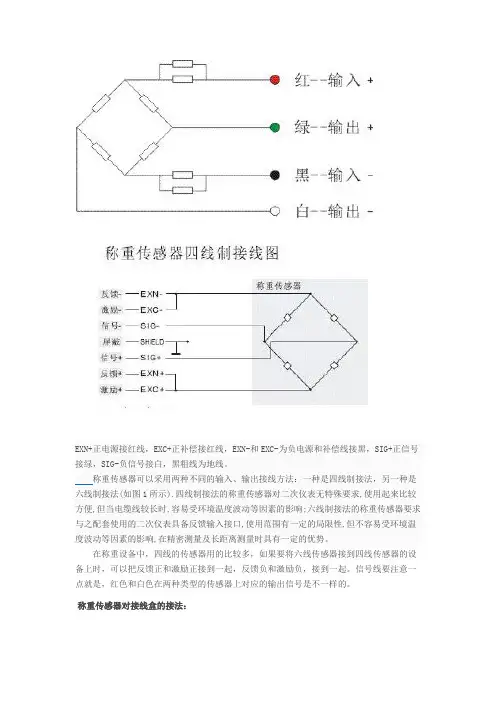

EXN+正电源接红线，EXC+正补偿接红线，EXN-和EXC-为负电源和补偿线接黑，SIG+正信号接绿，SIG-负信号接白，黑粗线为地线。 称重传感器可以采用两种不同的输入、输出接线方法：一种是四线制接法，另一种是六线制接法(如图1所示).四线制接法的称重传感器对二次仪表无特殊要求,使用起来比较方便,但当电缆线较长时,容易受环境温度波动等因素的影响;六线制接法的称重传感器要求与之配套使用的二次仪表具备反馈输入接口,使用范围有一定的局限性,但不容易受环境温度波动等因素的影响,在精密测量及长距离测量时具有一定的优势。 在称重设备中，四线的传感器用的比较多，如果要将六线传感器接到四线传感器的设备上时，可以把反馈正和激励正接到一起，反馈负和激励负，接到一起。信号线要注意一点就是，红色和白色在两种类型的传感器上对应的输出信号是不一样的。 称重传感器对接线盒的接法：

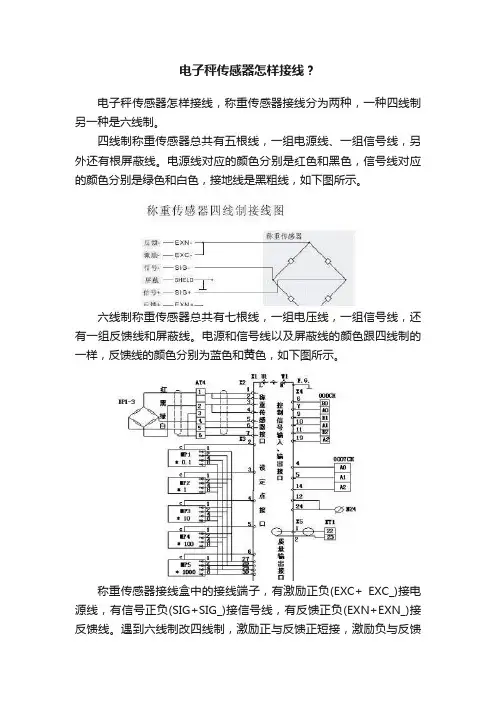

传感器线分红、黑、绿、白、地线（粗黑） 接线盒连接段：共有5个端子，其中四个为接传感器的，每个端子5个接线孔，最后一个为出线端，有7个接线孔，连接仪表用的。 每个端子的接法：+EXE接传感器红线，-EXE接传感器黑线，+SIG接传感器绿线，-SIG 接传感器白线，SHLD为接地线端。 仪表接线端子： 仪表接线段是7个端口，刚好吻合接线盒传送端，在现实中传感器电源线为5条线，所以 接线盒出线端中的+SEN和-SEN,通常不接。（备注：在仪表上的接线端也是7个，+EXE 和+SEN必须短接，-EXE和-SEN短接 红黑是激励正负，绿白是信号，正负反馈分别与正负激励短接，与激励线间阻抗最小的就分别是正反馈和负反馈
