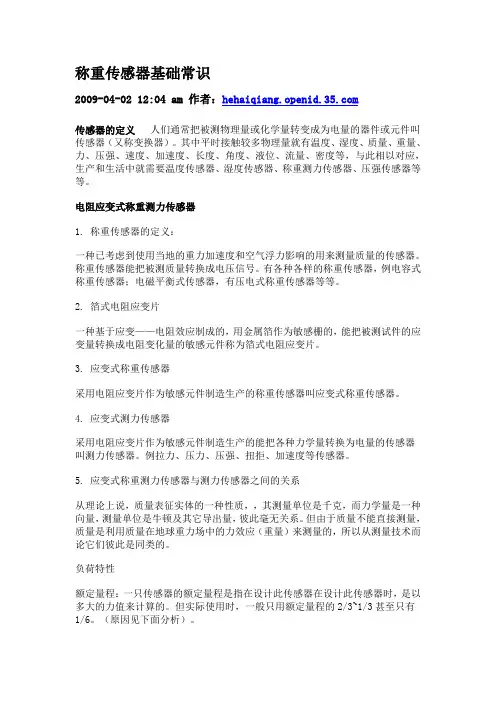

1.电阻应变式称重传感器等工作原理
2.称重传感器常用技术参数
3.称重传感器选用的一般规则
4.使用称重传感器注意事项

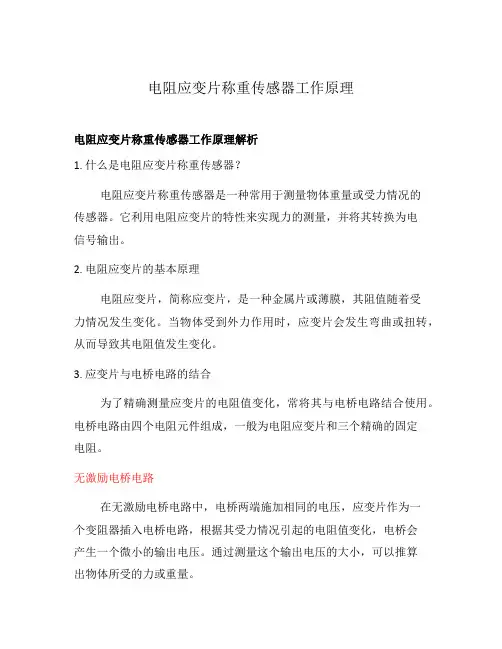

1.电阻应变式称重传感器等工作原理
电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。
由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。
一、电阻应变片
电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。
设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R：
R = ρL/S（Ω）（2—1）
当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。
对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有：ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2）
用式（2--1）去除式（2--2）得到
ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3）
另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以
ΔS/S = 2Δr/r （2—4）
从材料力学我们知道
Δr/r = -μΔL/L （2—5）
其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有
ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L
=（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L
= K *ΔL/L （2--6）
其中
K = 1 + 2μ +（Δρ/ρ）/（ΔL/L）（２--７）
式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。
需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在1.7—3. 6之间；其次K值是一个无因次量，即它没有量纲。
在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便
常常把它的百万分之一作为单位，记作με。这样，式（２--６）常写作：
ΔR/R = Kε (2—8)
二、弹性体
弹性体是一个有特殊形状的结构件。它的功能有两个，首先是它承受称重传感器所受的外力，对外力产生反作用力，达到相对静平衡；其次，它要产生一个高品质的应变场（区），使粘贴在此区的电阻应变片比较理想的完成应变棗电信号的转换任务。
以托利多公司的SB系列称重传感器的弹性体为例，来介绍一下其中的应力分布。设有一带有肓孔的长方体悬臂梁。
肓孔底部中心是承受纯剪应力，但其上、下部分将会出现拉伸和压缩应力。主应力方向一为拉神，一为压缩，若把应变片贴在这里，则应变片上半部将受拉伸而阻值增加，而应变片的下半部将受压缩，阻值减少。下面列出肓孔底部中心点的应变表达式，而不再推导。
ε = （3Q（1+μ）/2Eb）*（B（H2-h2）+bh2）/ （B（H3-h3）+bh3）（2--9）其中：Q--截面上的剪力；E--扬氏模量：μ—泊松系数；B、b、H、h—为梁的几何尺寸。
需要说明的是，上面分析的应力状态均是“局部”情况，而应变片实际感受的是“平均”状态。
三、检测电路
检测电路的功能是把电阻应变片的电阻变化转变为电压输出。因为惠斯登电桥具有很多优点，如可以抑制温度变化的影响，可以抑制侧向力干扰，可以比较方便的解决称重传感器的补偿问题等，所以惠斯登电桥在称重传感器中得到了广泛的应用。
因为全桥式等臂电桥的灵敏度最高，各臂参数一致，各种干扰的影响容易相互抵销，所以称重传感器均采用全桥式等臂电桥。
2．称重传感器常用技术参数
一、用分项指标表示法在介绍称重传感器技术参数时，传统的方法是采用分项指标，其优点是物理意义明确，沿用多年，熟悉的人较多。我们现在列出其主要项目如下：
*额定容量生产厂家给出的称量范围的上限值。
*额定输出（灵敏度）加额定载荷时和无载荷时，传感器输出信号的差值。由于称重传感器的输出信号与所加的激励电压有关，所以额定输出的单位以mV/V来表示。并称之为灵敏度。
*灵敏度允差传感器的实际稳定输出与对应的标称额定输出之差对该标称额定
输出的百分比。例如，某称重传感器的实际额定输出为2.002mV/V，与之相适应的标准额定输出则为2mV/V，则其灵敏度允差为：（（2．002 –2。000）/2.000）*100% = 0.1%
*非线性由空载荷的输出值和额定载荷时输出值所决定的直线和增加负荷之实
测曲线之间最大偏差对于额定输出值的百分比。
*滞后允差从无载荷逐渐加载到额定载荷然后再逐渐卸载。在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。
*重复性误差在相同的环境条件下，对传感器反复加荷到额定载荷并卸载。加荷过程中同一负荷点上输出值的最大差值对额定输出的百分比。
*蠕变在负荷不变（一般取为额定载荷），其它测试条件也保持不变的情形下，称重传感器输出随时间的变化量对额定输出的百分比。
*零点输出在推荐电压激励下，未加载荷时传感器的输出值对额定输出的百分比。
*绝缘阻抗传感器的电路和弹性体之间的直流阻抗值。
*输入阻抗信号输出端开路，传感器未加负荷时，从电源激励输入端测得的阻抗值。
*输出阻抗电源激励输入端短路，传感器未加载荷时，从信号输出端测得的阻抗。*温度补偿范围在此温度范围内，传感器的额定输出和零平衡均经过严密补偿，从而不会超出规定的范围。
*零点温度影响环境温度的变化引起的零平衡变化。一般以温度每变化10K时，引起的零平衡变化量对额定输出的百分比来表示。
*额定输出温度影响环境温度的变化引起的额定输出变化。一般以温度每变化10K引起额定定输出的变化量额定输出的百分比来表示。
*使用温度范围传感器在此温度范围内使用其任何性能参数均不会产生永久性
有害变化
二、在《OIML60号国际建议》中采用的术语。以《OIML60号国际建议》９２年版为基础，参考《JJG669--90称重传感器检定规程》新的技术参数大致有：
*称重传感器输出被测量（质量）通过称重传感器转换而得到的可测量。
*称重传感器分度值称重传感器的测量范围被等分后其中一份的大小。
*称重传感器检定分度值（V）为了准确度分级，在称重传感器测试中采用的，以质量单位表达的称重传感器分度值。
*称重传感器最小检定分度值（Vmin）称重传感器测量范围可以被分度的最小检定分度值勤。
*最小静负荷（Fsmin）可以施加于称重传感器而不会超出最大允许误差的质量的最小值。
*最大称量可以施加于称重传感器而不会超出最大允许误差的质量的最大值。
*非线性（L）称重传感器进程校准曲线与理论直线的偏差。
*滞后误差（H）施加同一级负荷时称重传感器输出读数之间的最大差值；其中一次是由最小静负荷开始的进程读数，另一次是由最大称量开始的回程读数。
*蠕变（Cp）在负荷不变，所有环境条件和其它变量也保持不变的情况下，称重传感器满负荷输出随时间的变化。
*最小静负荷输出恢复植（CrFsmin）负荷施加前，后测得的称重传感器最小静负荷输出之间的差值。
*重复性误差（R）在相同的负荷和相同的环境条件下，使连续数次进行实验所得的称重传感器输出读数之间的差值。
*温度对最小静负荷输出的影响（Fsmin）由于环境温度变化而引起的最小静负荷输出之间的变化。
*温度对输出灵敏度的影响（St）由于环境温度变化而引起的输出灵敏度的变化。*称重传感器测量范围被测量（质量）值范围，测量结果在此范围内不会超出最大允许误差。
*安全极限负荷可以施加于称重传感器的最大负荷，此时称重传感器在性能特征上，不会产生超出规定值的永久性漂移。
*温湿度对最小静负荷输出影响（FsminH）由于温湿度变化而引起的最小静负荷输出的变化。
*温湿度对输出灵敏度的影响由于温湿度变化而引起的输出灵敏度的变化。
此外，在《JJG699—90称重传感器检定规程》中，还列出了一个技术参数，即*最小负荷（Fmin）力发生装置能达到的最接近称重传感器最小静负荷的质量值。正是因为传感器测量时，总要在测力机上进行，而又很难直接测量最小静负荷点性能。再要说明一点，《OIML60号国际建议》是专门为称重传感器而制定的，它对称重传感器的评定的出发点就是要适应衡器的要求。当传感器用于其它目的时，这种评估方式不一定最合适。
3 .称重传感器选用的一般规则
在电子衡器中，选用何种称重传感器，要全面衡量。下面就称重传感器的结构形式、量程，准确度等级的选择上讲述一般要考虑的几个方面。

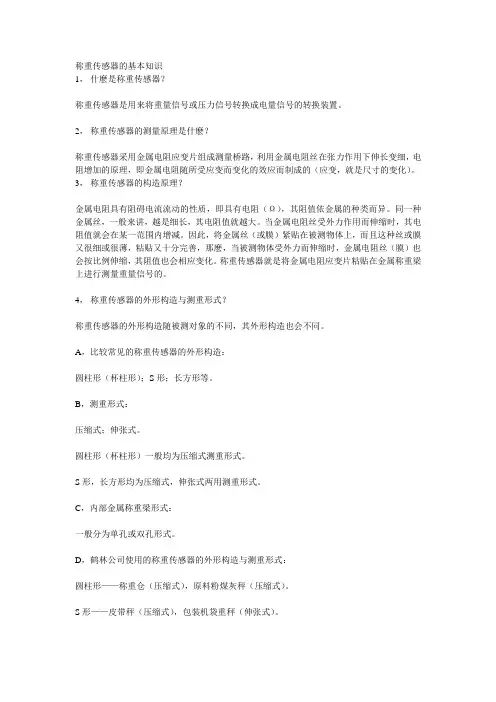

一、结构、形式的选择
选用何种结构形式的称重传感器，主要看衡器的结构和使用的环境条件。如要制作低外形衡器，一般应选用悬臂梁式和轮幅式传感器，若对外形高度要求不严，则可采用柱式传感器。此外，衡器使用的环境若很潮湿，有很多粉尘，则应选择密封形式较好的；若在有爆炸危险的场合，则应选用本质安全型传感器；若在高架称重系统中，则应考虑安全及过载保护；若在高温环境下使用，则应选用有水冷却护套的称重传感器；若在高寒地区使用，则应考虑采用有加温装置的传感器。在形式选择中，有一个要考虑的因素是，维修的方便与否及其所需费用，即一旦称重系统出了毛病，能否很顺利、很迅速的获得维修器件。若不能做到就说明形式选择不够合适。
二、量程的选择
称重系统的称量值越接近传感器的额定容量，则其称量准确度就越高，但在实际使用时，由于存在秤体自重、皮重及振动、冲击、偏载等，因而不同称量系统选用传感器的量限的原则有很大差别。作为一般规则，可有： *单传感器静态称重系统：固定负荷（秤台、容器等）+ 变动负荷（需称量的载荷）≤所选用传感器的额定载荷 X 70% *多传感器静态称重系统：固定负荷（秤台、容器等）+ 变动负荷（需称量的载荷）≤选用传感器额定载荷 X 所配传感器个数 X 70%
其中70%的系数即是考虑振动、冲击、偏载等因素而加的。
需要说明的是：首先，选择传感器得额定容量要尽量符合生产厂家的标准产品系列中的值，否则，选用了非标准产品，不但价格贵，而且损坏后难以代换。其次，在同一称重系统中，不允许选用额定容量不同的传感器，否则，该系统没法正常
工作。再者，所谓变动负荷（需称量的载荷）是指加于传感器的真实载荷，若从秤台到传感器之间的力值传递过程中，有倍乘和衰减的机构（如杠杆系统），则应考虑其影响。
三、准确度的选择
称重传感器的准确度等级的选择，要能够满足称重系统准确度级别的要求，只要能满足这项要求即可。即若2500分度的传感器能满足要求，切勿选用3000分度的。若在一称重系统中使用了几只相同形式，相同额定容量的传感器并联工作时，其综合误差为Δ，则有:
Δ=Δ/ n1/2 (2—12)
其中：Δ：单个传感器的综合误差； n：传感器的个数。另外，电子称重系统一般由三大部分组成，他们是称重传感器，称重显示器和机械结构件。当系统的允差为1时，作为非自动衡器主要构成部分之一的称重传感器的综合误差（Δ）一般只能达到0.7的比例成分。根据这一点和式（2--12），自不难对所需的传感器准确度作出选择。
四、某些特殊要求应如何达到
在某些称重系统中，可能有一些特殊的要求，例如轨道衡中希望称重传感器的弹性变形量要小一些，从而可以使秤台在称量时的下沉量小些，使得货车在驶入和驶出秤台时，减小冲击和振动。另外，在构成动态称重系统时，不免要考虑所用称重传感器的自振频率，是否能满足动态测量的要求。这些参数，在一般的产品介绍中是不予列出的。因此当要了解这些技术参数时，应向制造商咨询，以免失误。
4 .使用称重传感器注意事项
电阻应变式称重传感器本身是一种坚固、耐用、可靠的机电产品。但为了保证测试精度，我们仍有许多在使用中要注意的问题，下面列出一些基本要求。
一、机械安装方面
·称重传感器要轻拿轻放，尤其是由合金铝制作弹性体的小容量传感器，任何冲击、跌落，对其计量性能均可能造成极大损害。对于大容量的称重传感器，一般来说，它具有较大的自重，故而要求在搬运、安装时，尽可能使用适当的起吊设备（如手拉葫芦、电动葫芦等）。
·安装传感器的底座安装面应平整、清洁，无任何油膜，胶膜等存在。安装底座本身应有足够的强度和刚性，一般要求高于传感器本身的强度和刚度。
·水平调整：水平调整有两个方面的内容。一是单只传感器安装底座的安装平面要用水平仪调整水平，另一方面是指多个传感器的安装底座的安装面要尽量调整到一个水平面上（用水准仪），尤其是传感器数多于三个的称重系统中，更应注意这一点，这样做的主要目的是为了使各传感器所承受的负荷基本一致。
·每种称重传感器的加载方向都是确定的，而我们使用时，一定要在此方向上加载负荷。横向力、附加的弯矩、扭矩力应尽量避免。
·尽量采用有自动定位（复位）作用的结构配件，如球形轴承、关节轴承、定位紧固器等。他们可以防止某些横向力作用在传感器上。要说明的是：有些横向力并不是机械安装引起的，如热膨胀引起的横向力，风力引起的横向力，及某些容器类衡器上的搅拌器的振动引起的横向力即不是机械安装引起的。
·某些衡器上有些必须接到秤体上的附件（如容器秤的输料管道等），我们应让他们在传感器加载主轴的方向上尽量柔软一些，以防止他们“吃掉”传感器的真实负荷合而引起误差。
·称重传感器周围应尽量设置一些“挡板”，甚至用薄金属板把传感器罩起来。这样可防止杂物玷污传感器及某些可动部分，而这种“沾污”往往会使可动部分运动不爽，而影响称量精度。
系统有无运动不爽现象，可以用以下方法判别。即在秤台上加或减大约千分之一额定负荷看看称重显示仪是否有反映，有反映，说明可动部分未受“沾污”。·称重传感器虽然有一定的过载能力，但在称重系统安装过程中，仍应防止传感器的超载。要注意的是，即使是短时间的超载，也可能会造成传感器永久损坏。在安装过程中，若确有必要，可先用一个和传感器等高度的垫块代替传感器，到最后，再把传感器换上。
在正常工作时，传感器一般均应设置过载保护的机械结构件。
·若用螺杆固定传感器，要求有一定的紧固力矩，而且螺杆应有一定的旋入螺纹深度。一般而言，固定螺杆因采用高强度螺杆。
·传感器应采用铰合铜线（截面积约50mm2）形成电气旁路，以保护它们免受电焊电流或雷击造成的危害。
·传感器使用中，必须避免强烈的热辐射，尤其是单侧的强烈热辐射。
二、电气连接方面
·传感器的信号电缆，不和强电电源线或控制线并行布置（例如不要把传感器信号线和强电电源线及控制线置于同一管道内）。若它们必须并行放置，那么，它们之间的距离应保持在50CM以上，并把信号线用金属管套起来。
不管在何种情况下，电源线和控制线均应绞合起来，合程度50转／米，
·若传感器信号线需要延长，则应采用特制的密封电缆接线盒。若不用此种接线盒，而采用电缆与电缆直接对接（锡焊端头），则应对密封防潮特别予以注意，接好后应检验绝缘电阻，且需达到标准（2000～5000M），必要时，应重新标定传感器。
·若信号电缆线很长，又要保证很高的测量精度，应考虑采用带有中继放大器的电缆补偿电路。
·所有通向显示电路或从电路引出的导线，均应采用屏蔽电缆。屏蔽线的联接及接地点应合理。如图2一9所示。若未通过机械框架接地，则在图2一9A处接地，但屏蔽线互相联接后未接地，是浮空的。
注意：有3只传感器是全并联接法，传感器本身是4线制，但在接线盒内换成6线制接法。
传感器输出信号读出电路不应和能产生强烈干扰的设备（如可”控硅，接触器等）及有可观热量产生的设备放在同一箱体中，若不能保证这一点，则应考虑在它们之间设置障板隔离之，并在箱体内安置风扇。
·用以测量传感器输出信号的电子线路，应尽可能配置独立的供电变压器，而不要和接触器等设备共用同一主电源。
电阻应变式传感器 应变式传感器是基于测量物体受力变形所产生应变的一种传感器，最常用的传感元件为电阻应变片。 应用范围：可测量位移、加速度、力、力矩、压力等各种参数。 应变式传感器特点 ①精度高，测量范围广； ②使用寿命长，性能稳定可靠； ③结构简单，体积小，重量轻； ④频率响应较好，既可用于静态测量又可用于动态测量； ⑤价格低廉，品种多样，便于选择和大量使用。 1、应变式传感器的工作原理 (1) 金属的电阻应变效应 金属导体在外力作用下发生机械变形时，其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象，称为金属的电阻应变效应。 公式推导： 若金属丝的长度为L，截面积为S，电阻率为ρ，其未受力时的电阻为R，则: (9.1)
如果金属丝沿轴向方向受拉力而变形，其长度L变化dL，截面积S 变化dS，电阻率ρ变化，因而引起电阻R变化dR。将式(9.1)微分，整理可得: (9.2) 对于圆形截面有： (9.3) 为金属丝轴向相对伸长，即轴向应变；而则为电阻丝径向相对伸长，即径向应变，两者之比即为金属丝材料的泊松系数μ，负号表示符号相反，有: (9.9) 将式(9.9)代入(9.3)得: (9.5) 将式(9.5)代入(9.2)，并整理得： (9.6) (9.7) 或 K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。 K0称为金属丝的灵敏系数，其物理意义是单位应变所引起的电阻相对变化。
公式简化过程： 由式可以明显看出，金属材料的灵敏系数受两个因素影响： 一个是受力后材料的几何尺寸变化所引起的，即项；另一个是受力后材料的电阻率变化所引起的，即项。对于金属材料项比项小得多。大量实验表明，在电阻丝拉伸比例极限范围内，电阻的相对变化与其所受的轴向应变是成正比的，即K0为常数，于是可以写成： (9.8) Array通常金属电阻丝的K0=1.7～4.6。 通常金属电阻丝的K0=1.7～4.6。 (2) 应变片的基本结构及测量原理 距 用面积。应变片的规格 一般以使用面积和电 阻值表示，如 2 为 的电阻丝制成的。 高的阻值， 栅状， 在绝缘的基底上。 两端焊接引线。
电阻应变片式传感器 应变式传感器已成为目前非电量电测技术中非常重要的检测手段，广泛的应用于工程测量和科学实验中。它具有以下几个特点。 （1）精度高，测量范围广。对测力传感器而言，量程从零点几N 至几百kN ，精度可达0.05%F S ?（F S ?表示满量程）；对测压传感器，量程从几十Pa 至11 10Pa ，精度为0.1%F S ?。应变测量范围一般可由数με（微应变）至数千με（1με相当于长度为1m 的试件，其变形为1m μ时的相对变形量，即6 1110μεε-=?）。 （2）频率响应特性较好。一般电阻应变式传感器的响应时间为710s -，半导体应变式传感器可达1110 s -，若能在弹 性元件设计上采取措施，则应变式传感器可测几十甚至上百kHz 的动态过程。 （3）结构简单，尺寸小，质量轻。因此应变片粘贴在被测试件上对其工作状态和应力分布的影响很小。同时使用维修方便。 （4）可在高（低）温、高速、高压、强烈振动、强磁场及核辐射和化学腐蚀等恶劣条件下正常工作。 （5）易于实现小型化、固态化。随着大规模集成电路工艺的发展，目前已有将测量电路甚至A/D 转换器与传感器组成一个整体。传感器可直接接入计算机进行数据处理。 （6）价格低廉，品种多样，便于选择。 但是应变式传感器也存在一定缺点：在大应变状态中具有较明显的非线性，半导体应变式传感器的非线性更为严重；应变式传感器输出信号微弱，故它的抗干扰能力较差，因此信号线需要采取屏蔽措施；应变式传感器测出的只是一点或应变栅范围内的平均应变，不能显示应力场中应力梯度的变化等。 尽管应变式传感器存在上述缺点，但可采取一定补偿措施，因此它仍不失为非电量电测技术中应用最广和最有效的敏感元件。 一、电阻应变片的工作原理 电阻应变片的工作原理是基于应变效应。电阻应变效应是指金属导体在外力作用下发生机械变形时，其电阻值随着所受机械变形(伸长或缩短)的变化而发生变化的现象。其中半导体材料在受到外力作用时，其电阻率ρ发生变化的现象叫应变片的压阻效应。 导体或半导体的阻值随其机械应变而变化的道理很简单，因为导体或半导体的电阻L R S ρ=与电阻率及其几何尺寸
电阻应变式称重传感器的故障检测方法 2016-04-22 08:32:50 来源:eefocus 关键字：电阻应变式称重传感器故障检测 电阻应变式称重传感器是一种常用的测量仪器，可以将测量的力信号转换为电信号输出，是称重检测系统中的核心元件。电阻应变式称重传感器在使用过程中会出现一定的故障，我们对于电阻应变式称重传感器的故障检测方法是必须要掌握的，下面小编就来介绍一下具体的方法吧。 电阻应变式称重传感器故障往往会因为一些人为或自然因素损坏，比如传感器过载，冲击，或不小心跌落，大力拽传感器导线，雷击或大电流通过传感器，化学腐蚀，潮气浸蚀或高粉尘环境以及传感器内部的元器件的老化等。直接导致的后果可能是称重系统漂移，显示不稳定或不显示数据等现象。 首先，在从称重系统中拆除称重传感器前应该仔细慎重地判别系统的结构和传感器是否存在下列问题： 1)检查是否是系统传力故障，可能由于灰尘，机械部位未对准，元件传力延缓等原因，而非传感器故障; 2)检查系统在传力部位是否有损伤，锈蚀或者明显的磨损;冬季应注意传感器传力部位 是否有结冰现象，影响系统的传力和复位; 3)检查系统的限位装置是否工作，其间隙是否符合要求; 4)检查传感器电缆线与接线盒和显示仪表连接是否正确，有无断线或连接导线接触不良的情形;重点检查总线九芯插头及接线盒内的接线可靠性; 5)检查接线盒和仪表是否有故障，尤其是接线盒中电位器和接线端子的情况; 6)检查传感器是否锈蚀、受潮(特别是贴片孔区域);传感器电缆线的完整性;传感器电缆 线入口处的环境等。 建议用户配备下述的仪表设备作为检测传感器的必要的装置： A)高性能经校准的数字万用表(四位半以上)，检查准确度能达到±0.1Ω和±0.01mv,检查 传感器的零点输出和桥路完整性; B)兆欧表(绝缘表)，测试传感器的绝缘阻抗。推荐量程范围50VDC下测试5000MΩ。
《电阻应变片的压力传感器设计》 题目电阻应变片的压力传感器设计时间 201608 班级 2014级 姓名 序号 指导教师 教研室主任 系教学主任 2016年08月 前言
随着科学技术的迅猛发展，非物理量的测试与控制技术，已越来越广泛地应用于航天、航空、交通运输、冶金、机械制造、石化、轻工、技术监督与测试等技术领域，而且也正逐步引入人们的日常生活中去。传感器技术是实现测试与自动控制的重要环节。在测试系统中，被作为一次仪表定位，其主要特征是能准确传递和检测出某一形态的信息，并将其转换成另一形态的信息。 传感器是指那些对被测对象的某一确定的信息具有感受（或响应）与检出功能，并使之按照一定规律转换成与之对应的可输出信号的元器件或装置。其中电阻应变式传感器是被广泛用于电子秤和各种新型机构的测力装置，其精度和范围度是根据需要来选定的。因此，应根据测量对象的要求，恰当地选择精度和范围度是至关重要的。但无论何种条件、场合使用的传感器，均要求其性能稳定，数据可靠，经久耐用。 随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。 本次课程设计的是一个大量程称重传感器，测量范围为1t到100t。 本次课程设计的称重传感器就是利用应变片阻值的变化量来确定弹性元件的微小应变，从而利用力，受力面积及应变之间的关系来确定力的大小，进而求得产生作用力的物体的质量。应变片阻值的变化可以通过后续的处理电路求得。 传感器的设计主要包括弹性元件的设计和处理电路的设计。由于传感器输出的信号是微弱信号，故需要对其进行放大处理；由于传感器输出的信号里混有干扰信号，故需要对其进行检波滤波；由于传感器输出的信号通常都伴随着很大的共模电压（包括干扰电压），故需要设计共模抑制电路。除此之外，还要设计调零电路。 目录
电阻应变式称重传感器设计 摘要：在分析重力传感器信号特性的基础上，模块化地设计了称重传感器信号的调理电路并对其进行了仿真实验。结果表明：电路能实时、准确地处理信号，且工作稳定，可靠，重复性好，抗干扰能力强，可实现精密测量的目的。 关键词：称重；Lab view；电阻应变式传感器；放大电路。 一、引言 随着现代数据采集系统的不断发展，对高精度信号调理技术的要求也越来越高。由于传感器输出的信号往往存在温漂、信号比较小及非线性等问题， 因此它的信号通常不能被控制元件直接接收，这样一来，信号调理电路就成为数据采集系统中不可缺少的一部分，并且其电路设计的优化程度直接关系 到数据采集系统的精度和稳定性。 在称重传感器信号检测中，检测精度受到诸多因素的影响，其中电桥激励电压源的精度和稳定度是影响信号精确度的重要因素之一。电桥输出与激励电压成正比，因此，激励电压出现任何漂移都将导致电桥输出出现相应的漂移。并且现场工作环境恶劣，可能存在粉尘、振动、噪声以及电磁干扰等，称重传感器输出的几百微伏至几十毫伏信号极易受到干扰。所以研究抗干扰能力强、实时性好的信号变送和传输技术对保证检测精度具有重要意义。 二工作原理 1、原理框图
2、称重传感器（MS-1） MS—1型钢制“S”称重传感器，承受拉、压外力均可，输出对称性好，结构紧凑、安装方便、规格齐全。可用于制造机电结合称、吊钩秤、料斗秤及各种专用称、工艺称等。 外形尺寸
量程：50kg； 尺寸：A=51mm；B=13mm；C=64mm；螺纹（公制mm）：M8×1.25； 技术指标： 标定数据：
转换系数K: 应变片测量电路： 上图为直流供电的测量电桥原理图，其中第一臂为电阻应变片，由应变片引起的电阻变化为△R1，当R1=R2、R3=R4时，电桥的电压灵敏度S U为最大，此时有：U0=(1) S U=U0/(2) U0=(3) 采用差动电桥可以消除非线性误差。因此本设计电阻应变式称重传感器选用直流供电应变全桥，该电桥的电压灵敏度比单一工作应变片的电压灵敏度提高了4倍，且具有温度补偿作用。 3、放大电路 R1=10K；R2=2.4K; R3=238K; R4=2.4K; R5=100K 放大倍数K=(R3/R2)×(R5/R4)≈4100;
传感器与检测技术 电阻应变式压力传感器的设计 电阻应变式压力传感器的设计 1. 、方案设计 原理框图如图一所示 数显表头低通滤波相敏检波U 过零比较器 2.2应变片检测原理 电阻应变片（金属丝、箔式或半导体应变片）粘贴在测量压力的弹性元件表面上，当被测压力变化时，弹性元件内部应力变形，这个变形应力使应变片的电阻产生变形，根据所测电阻变化的大小来测量未知压力，也实现本次设计未知质量的检测。 设一根电阻丝，电阻率为?，长度为I,截面积为S,在未受力时的电阻值为
丄----- ① S 如图一所示，电阻丝在拉力F作用下，长度I增加，截面S减少，电阻率T也相 应变化，将引起电阻变化△ R,其值为 . . ：l S , —-p ————② RIS^ 对于半径r为的电阻丝，截面面积S—：r2，则有：ss—2：n r。令电阻丝的 轴向应变为；- J.I，径向应变为?汀r =—巩.丄|)一；，；由材料力学可知， 为电阻丝材料的泊松系数，经整理可得 空—(1+2忙三 R ? 通常把单位应电所引起的电阻相对变化称为电阻丝的灵敏系数，其表达式为 AP P / 从④可以明显看出，电阻丝灵敏系数K由两部分组成：受力后由材料的几何尺 受力引起(1 ^1);由材料电阻率变化引起的(，1耳；_1。对于金属丝材料, (;_1项的值比(1,2丄)小很多，可以忽略，故K = 1 。大量实验证明在电阻丝拉伸比例极限内，电阻的相对变化与应变成正比，即为常数通常金属丝的—1.7?3.6。④可写成 2.3弹性元件的选择及设计 本次设计对质量的检测是通过对压力的检测实现的，所以弹性元件承受物重也即压力，这就要求弹性元件具有较好的韧性、强度及抗疲劳性，通过查设计手册，决定选取合金结构钢
传感器实验报告 一、实验原理 利用电阻式应变片受到外力发生形变之后，金属丝的电阻也随之发生变化。通过测量应变片的电阻变化再反算回去应变片所受到的应变量。利用电桥将电阻变化转化成电压变化进行测量，电桥的输出电压经过应变放大仪之后输出到采集卡，labview 采集程序通过采集卡 读取到应变放大仪的输出。 1 4 电桥输出电压与导体的纵向应变ε之间的关系为： 1 4 v V K ε=??? (1.1) 其中K 为电阻应变片的灵敏系数，V 为供桥电压，v 为电桥输出电压。由上式可知通过测量电桥输出电压再代入电阻应变片的灵敏系数就可以求出导体的纵向应变，即应变片的纵向应变。 二、实验仪器 悬臂梁 一条 应变片 一片 焊盘 两个 502胶水 一瓶 电阻桥盒 一个 BZ2210应变仪 一台 采集卡 一个 电脑 一台 砝码 一盒 三、实验步骤 1、先用砂纸摩擦桥臂至光滑，再用无水乙醇擦拭桥臂； 2、拿出应变片和焊盘，将502胶水滴在应变片及焊盘背面，把其贴在桥臂上，并压紧应变片； 3、使用电烙铁将应变片和焊盘焊接起来，再将焊盘跟桥盒连接起来，这里采用的是1 桥的接法； 4、将桥盒的输出接入到应变放大仪的通道1； 5、应变仪的输出接到采集卡上； 6、运行labview 的采集程序进行测试；
7、改变砝码的重量，从采集程序记录得出的数据。 8、对所得的数据做数据处理。 四、实验数据
五、数据分析 1、线性度分析 取出实验数据的0~250g的部分做线性度分析，数据如表2所示。
对上述数据进行初步分析，第一组跟第三组数据都是呈线性的，而第二组数据在70g-100g 这里却有了0.0013的变化，变化较大，不符合理论值，所以在进行数据分析时排除第二组数据，仅适用第一、第三组数据进行数据分析。对第一、第三组数据使用MATLAB 进行分析，先将两组数据做曲线拟合，得到拟合曲线之后将x 代入拟合曲线中求出对应的值，再把两组数据的端点取出做直线，将两条线相减得到最大差值，分别求出两组数据的最大差值，再代入公式max =100%L FS L Y γ?± ? 求出每组数据的线性度。FS Y 指的是满量程输出，这里取重量为250g 的数据。 具体实现的MATLAB 代码： x=[0 10 20 30 40 50 70 100 120 150 170 200 250]; x0=[0 250]; y01=[2.8646 2.8734]; y03=[2.8736 2.8828]; y1=[2.8646 2.8646 2.8648 2.8652 2.8653 2.8687 2.8662 2.8677 2.8681 2.8696 2.8701 2.8715 2.8734];%第一组数据 y2=[2.8613 2.8615 2.8619 2.8623 2.8625 2.8629 2.8637 2.865 2.8657 2.8668 2.8836 2.8847 2.886];%第二组数据 y3=[2.8736 2.8739 2.8742 2.8745 2.8749 2.8752 2.876 2.8771 2.8778 2.879 2.8798 2.8807 2.8828];%第三组数据 p1=polyfit(x,y1,1); p2=polyfit(x,y2,1); p3=polyfit(x,y3,1); p4=polyfit(x0,y01,1); p5=polyfit(x0,y03,1);

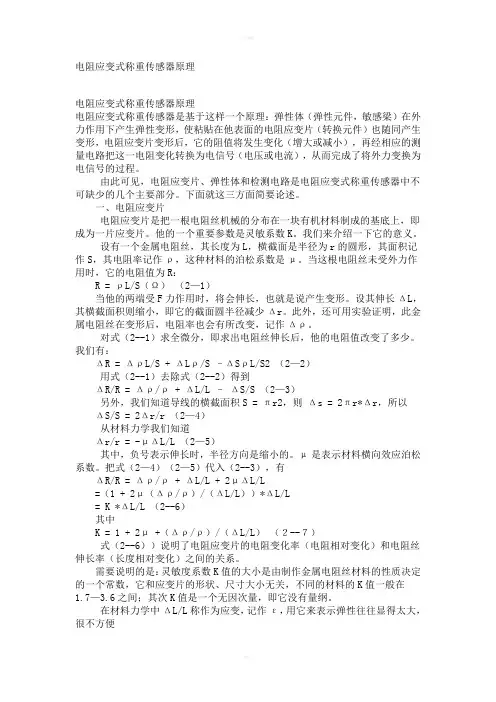

电阻应变式称重传感器原理 电阻应变式称重传感器原理 电阻应变式称重传感器是基于这样一个原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。 由此可见，电阻应变片、弹性体和检测电路是电阻应变式称重传感器中不可缺少的几个主要部分。下面就这三方面简要论述。 一、电阻应变片 电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。他的一个重要参数是灵敏系数K。我们来介绍一下它的意义。 设有一个金属电阻丝，其长度为L，横截面是半径为r的圆形，其面积记作S，其电阻率记作ρ，这种材料的泊松系数是μ。当这根电阻丝未受外力作用时，它的电阻值为R： R = ρL/S（Ω）（2—1） 当他的两端受F力作用时，将会伸长，也就是说产生变形。设其伸长ΔL，其横截面积则缩小，即它的截面圆半径减少Δr。此外，还可用实验证明，此金属电阻丝在变形后，电阻率也会有所改变，记作Δρ。 对式（2--1）求全微分，即求出电阻丝伸长后，他的电阻值改变了多少。我们有： ΔR = ΔρL/S + ΔLρ/S –ΔSρL/S2 （2—2） 用式（2--1）去除式（2--2）得到 ΔR/R = Δρ/ρ + ΔL/L –ΔS/S （2—3） 另外，我们知道导线的横截面积S = πr2，则Δs = 2πr*Δr，所以 ΔS/S = 2Δr/r （2—4） 从材料力学我们知道 Δr/r = -μΔL/L （2—5） 其中，负号表示伸长时，半径方向是缩小的。μ是表示材料横向效应泊松系数。把式（2—4）（2—5）代入（2--3），有 ΔR/R = Δρ/ρ + ΔL/L + 2μΔL/L =（1 + 2μ（Δρ/ρ）/（ΔL/L））*ΔL/L = K *ΔL/L （2--6） 其中 K = 1 + 2μ +（Δρ/ρ）/（ΔL/L）（２--７） 式（2--6））说明了电阻应变片的电阻变化率（电阻相对变化）和电阻丝伸长率（长度相对变化）之间的关系。 需要说明的是：灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在 1.7—3.6之间；其次K值是一个无因次量，即它没有量纲。 在材料力学中ΔL/L称作为应变，记作ε，用它来表示弹性往往显得太大，很不方便
(1) 1 dR d R dA A 四种压力传感器的基本工作原理及特点 一：电阻应变式传感器 1 1电阻应变式传感器定义 被测的动态压力作用在弹性敏感元件上， 使它产生变形，在其变形的部位粘 贴有电阻应变片，电阻应变片感受动态压力的变化，按这种原理设计的传感器称 为电阻应变式压力传感器。 1.2电阻应变式传感器的工作原理 电阻应变式传感器所粘贴的金属电阻应变片主要有丝式应变片与箔式应变片 箔式应变片是以厚度为0.002―― 0.008mm 的金属箔片作为敏感栅材料，，箔 栅宽度为0.003――0.008mm 。丝式应变片是由一根具有高电阻系数的电阻丝 （直 径0. 015--0. 05mm ），平行地排成栅形（一般2――40条），电阻值60――200 ?， 通常为 120 ?，牢贴在薄纸片上，电阻纸两端焊有引出线，表面覆一层薄纸，即 制成了纸基的电阻丝式应变片。测量时，用特制的胶水将金属电阻应变片粘贴于 待测的弹性敏感元件表面上，弹性敏感元件随着动态压力而产生变形时， 电阻片 也跟随变形。如下图所示。B 为栅宽，L 为基长。 I 绘式应吏片 b ）笹式应变片 材料的电阻变化率由下式决定:
式中; R—材料电阻2
3 —材料电阻率 由材料力学知识得; K —金属电阻应变片的敏感度系数 式中K 对于确定购金属材料在一定的范围内为一常数，将微分 dR 、dL 改写成增 量出、/L,可得 由式(2)可知，当弹性敏感元件受到动态压力作用后随之产生相应的变形 而形应变值可由丝式应变片或箔式应变片测出，从而得到了 ZR 的变化，也就得 到了动态压力的变化，基于这种应变效应的原理实现了动态压力的测量。 1.3电阻应变式传感器的分类及特点 「测低压用的膜片式压力传感器 常用的电阻应变式压力传感器包括彳测中压用的膜片一一应变筒式压力传感器 -测高压用 的应变筒式压力传感器 1.3.1膜片一一应变筒式压力传感器的特点 该传感器的特点是具有 较高的强度和抗冲击稳定性，具有优良的静态特性、 动态特性和较高的自震频率，可达30khz 以上，测量的上限压力可达到9.6mp a 。 适于测量高频脉动压力，又加上强制水冷却。也适于高温下的动态压力测量，如 火箭发动机的压力测量，内燃机、压气机等的压力测量。 1.3.2膜片式应变压力传咸器的特点 A 这种膜片式应变压力传感器不宜测量较大的压力，当变形大时，非线性 较大。但小压力测量中由于变形很小，非线性误差可小于 0.5%，同时又有较高 的灵敏度，因此在冲击波的测量中，国内外都用过这种膜片式压力传感器。 B 这种传感器与膜片一应变筒式压力传感器相比， 自振频率较低，因此在低dR "R [(1 2 ) C(1 2 )]
太原理工大学现代科技学院《传感器原理与应用》课程设计 设计名称应变式称重传感器设计 专业班级测控11-2 学号 71 姓名李玉堃 同组人王鑫王海平
设计日期 2015年1月 太原理工大学现代科技学院
注：1.课程设计完成后，学生提交的归档文件应按照：封面—任务书—说明书—图纸的顺序进行装订上交（大张图纸不必装订） 2.可根据实际内容需要续表，但应保持原格式不变。
应变式称重传感器设计 摘要 粘贴式电阻应变计广泛应用于当今高精度测力与称重传感器的制造中。本篇文章为帮助称重传感器设计者计算出称重传感器尺寸大小，从而为获得唯一需要的输出作了充分的准备。设计者既可以运用有限元分析法经计算机程序（如果可能）来确定称重传感器所需要的尺寸，或运用本文所提供的公式来计算此尺寸。通过某些假设得出的这些计算公式，另外还有电阻应变计的特性、应力形式、材料特征以及机械加工的偏差都会导致计算结果的一定误差。在批量制造称重传感器前，应制造几个样机进行组装、测试和标定。 在某些工业中，如航天工业也许只需要一次性的称重传感器，为决定其非线性、重复性和滞后等误差，在使用前对其进行标定是十分重要的。当计算机被应用于数据处理时，非线性、零点漂移及灵敏度变化，是很容易修正的。如果称重传感器在使用时要经历强烈的温度变化和外部附加载荷的影响，我们应进行试验并测量出这些影响量所造成的误差。如果某部分结构（如接头、销子、压杆）用来测量或是被用作称重传感器时，标定和测试就尤为重要了。 称重传感器设计包括许多方面，这里对其制造生产不予讨论，例如，需要对电阻应变计安装技术知识的全面了解，一些电阻应变计制造商提供技术资料的同时，还应提供电阻应变计安装的分类等。 关键词：传感器，电阻应变式，称重
第二讲 电阻应变式传感器 教学目的要求：1.掌握应变片的结构、分类及基本应变特性； 2.熟练掌握应变式传感器的粘贴方法和接线方法，并能做相应的计算应用； 3.掌握应变式传感器的基本应用。 教学重点：应变式传感器的粘贴方法和接线方法，并能做相应的计算应用 教学难点：应变式传感器的粘贴方法及应变式传感器的基本应用 教学学时：共4学时（其中作业习题讲解1学时） 教学内容： 本讲内容介绍： 电阻应变式传感器具有悠久的历史，是应用最广泛的传感器之一，本节着重介绍作为应变式传感器核心元件的电阻应变片的工作原理、种类、材料和参数；讨论其温度误差及其补偿。并讨论电阻应变式传感器的测量电路。要求掌握应变式传感器的原理及应用。 一、 应变式传感器的工作原理 本节要求： 掌握应变式传感器的工作原理。 电阻应变片的工作原理是应变效应――机械变形时，应变片电阻变化。 电阻丝的电阻： S L R ρ =， 求R 的全微分得： ρρ?+?-?=?S S L L R R
式中L L ?是长度相对变化，即应变ε。 金属丝的变形有： L L r r S S ?-=?=?μ22 式中μ：泊松比，对于钢285.0=μ 故应变效应数学表达式： ρρ εμ?++=?)21(R R 灵敏度系数： ε ρ ρ με?+ +=?= 21R R k 因此应变的应变效应原理： x εK R R =? 式中K ──电阻应变片的灵敏系数 二、 电阻应变片的结构、分类及特性 本节要求： 1) 一般了解应变片的结构和分类。 2) 掌握电阻应变片产生温度误差的主要原因及线路补偿方法。 1.电阻应变片的结构和分类 结构：电阻应变片由敏感栅、基片、覆盖层和引线等部分组成。其中，敏感栅是应变片的核心部分，它是用直径约为0.025mm 的具有高电阻率的电阻丝制成的，为了获得高的电阻值，电阻丝排列成栅网状，故称为敏感栅。 2. 应变片的分类 金属应变片和半导体应变片 金属应变片分：丝式、箔式 3.应变片的横向效应 应变片的灵敏系数K 恒小于同一材料金属丝的灵敏系数K s ，其原因是由于横向效应的影响。所谓横向效应是指将直的金属丝绕成敏感栅之后，在圆弧的各微段上，其轴向感受的应变在+εx 和εy =μ-εx 之间变化，从而造成了圆弧段电阻变化将小于沿纵轴方向安放的同样长度电阻丝电阻变化的现象。
实验一电阻式传感器的单臂电桥性能实验 一、实验目的 1、了解电阻应变式传感器的基本结构与使用方法。 2、掌握电阻应变式传感器放大电路的调试方法。 3、掌握单臂电桥电路的工作原理和性能。 二、实验说明 1、电阻丝在外力作用下发生机械变形时，其阻值发生变化，这就是电阻应变效应，其关系为：ΔR/ R＝Kε，ΔR为电阻丝变化值，K为应变灵敏系数，ε为电阻丝长度的相对变化量ΔL/ L。通过测量电路将电阻变化转换为电流或电压输出。 2、电阻应变式传感如图1-1所示。传感器的主要部分是下、下两个悬臂梁，四个电阻应变片贴在梁的根部，可组成单臂、半桥与全桥电路，最大测量范围为±3mm。 1 1─外壳2─电阻应变片3─测杆4─等截面悬臂梁5─面板接线图 图1-1 电阻应变式传感器 3、电阻应变式传感的单臂电桥电路如图1-2所示，图中R1、R2、R3为 固定，R为电阻应变片，输出电压U O＝EKε，E为电桥转换系数。
图1-2 电阻式传感器单臂电桥实验电路图 三、实验内容 1、固定好位移台架，将电阻应变式传感器置于位移台架上，调节测微器使其指示15mm左右。将测微器装入位移台架上部的开口处，旋转测微器测杆使其与电阻应变式传感器的测杆适度旋紧，然后调节两个滚花螺母使电阻式应变传感器上的两个悬梁处于水平状态，两个滚花螺母固定在开口处上下两侧。 2、将实验箱（实验台内部已连接）面板上的±15V和地端，用导线接到差动放大器上；将放大器放大倍数电位器RP1旋钮（实验台为增益旋钮）逆时针旋到终端位置。 3、用导线将差动放大器的正负输入端连接，再将其输出端接到数字电压表的输入端；按下面板上电压量程转换开关的20V档按键（实验台为将电压量程拨到20V档）；接通电源开关，旋动放大器的调零电位器RP2旋钮，使电压表指示向零趋近，然后换到2V量程，旋动调零电位器RP2旋钮使电压表指示为零；此后调零电位器RP2旋钮不再调节，根据实验适当调节增益电位器RP1。 4、按图1-2接线，R1、R2、R3（电阻传感器部分固定电阻）与一个的应变片构成单臂电桥形式。 5、调节平衡电位器RP，使数字电压表指示接近零，然后旋动测微器使
前言 随着科学技术的迅猛发展，非物理量的测试与控制技术，已越来越广泛地应用于航天、航空、交通运输、冶金、机械制造、石化、轻工、技术监督与测试等技术领域，而且也正逐步引入人们的日常生活中去。传感器技术是实现测试与自动控制的重要环节。在测试系统中，被作为一次仪表定位，其主要特征是能准确传递和检测出某一形态的信息，并将其转换成另一形态的信息。 传感器是指那些对被测对象的某一确定的信息具有感受（或响应）与检出功能，并使之按照一定规律转换成与之对应的可输出信号的元器件或装置。其中电阻应变式传感器是被广泛用于电子秤和各种新型机构的测力装置，其精度和范围度是根据需要来选定的。因此，应根据测量对象的要求，恰当地选择精度和范围度是至关重要的。但无论何种条件、场合使用的传感器，均要求其性能稳定，数据可靠，经久耐用。 随着技术的进步,由称重传感器制作的电子衡器已广泛地应用到各行各业,实现了对物料的快速、准确的称量，特别是随着微处理机的出现，工业生产过程自动化程度化的不断提高，称重传感器已成为过程控制中的一种必需的装置，从以前不能称重的大型罐、料斗等重量计测以及吊车秤、汽车秤等计测控制，到混合分配多种原料的配料系统、生产工艺中的自动检测和粉粒体进料量控制等，都应用了称重传感器，目前，称重传感器几乎运用到了所有的称重领域。 本次课程设计的是一个大量程称重传感器，测量范围为1t到100t。 本次课程设计的称重传感器就是利用应变片阻值的变化量来确定弹性元件的微小应变，从而利用力，受力面积及应变之间的关系来确定力的大小，进而求得产生作用力的物体的质量。应变片阻值的变化可以通过后续的处理电路求得。 传感器的设计主要包括弹性元件的设计和处理电路的设计。由于传感器输出的信号是微弱信号，故需要对其进行放大处理；由于传感器输出的信号里混有干扰信号，故需要对其进行检波滤波；由于传感器输出的信号通常都伴随着很大的共模电压（包括干扰电压），故需要设计共模抑制电路。除此之外，还要设计调零电路。
第二讲电阻应变式传感器 教学目的要求： 1.掌握应变片的结构、分类及基本应变特性； 2. 熟练掌握应变式传感器的粘贴方法和接线方法，并能做相应的计算应用; 3. 掌握应变式传感器的基本应用。 教学重点：应变式传感器的粘贴方法和接线方法，并能做相应的计算应用 教学难点：应变式传感器的粘贴方法及应变式传感器的基本应用 教学学时：共4学时（其中作业习题讲解 1学时） 教学内容： 本讲内容介绍： 电阻应变式传感器具有悠久的历史， 是应用最广泛的传感器之一， 本节着重介绍作为应 变式传感器核心元件的电 阻应变片的工作原理、 种类、材料和参数；讨论其温度误差及其补 偿。并讨论电阻应变式传感器的测量电路。要求掌握应变式传感器的原理及应用。 一、 应变式传感器的工作原理 本节要求： 掌握应变式传感器的工作原理。 电阻应变片的工作原理是 应变效应一一机械变形时，应变片电阻变化 图2-6 金属丝应变效应 电阻丝的电阻: ： -L 求R 的全微分得: L F - ------—=一一一一—== -- . '■r I
式中L 是长度相对变化，即应变 ■:。 金属丝的变形有： S 2：r^ [L 2^- S r L 式中"：泊松比，对于钢"_ °?285 故应变效应数学表达式： =（1 2」）； 灵敏度系数: 因此应变的应变效应原理 R K ；x R 式中K ——电阻应变片的灵敏系数 二、电阻应变片的结构、分类及特性 本节要求： 1） 一般了解应变片的结构和分类。 2） 掌握电阻应变片产生温度误差的主要原因及线路补偿方法。 1. 电阻应变片的结构和分类 结构：电阻应变片由敏感栅、基片、覆盖层和引线等部分组成。其中，敏感栅是应变片 的核心部分，它是用直径约为 0.025mm 的具有高电阻率的电阻丝制成的，为了获得高的电 阻值，电阻丝排列成栅网状，故称为敏感栅。 2. 应变片的分类 金属应变片和半导体应变片 金属应变片分：丝式、箔式 3. 应变片的横向效应 应变片的灵敏系数 K 恒小于同一材料金属丝的灵敏系数 K s ,其原因是由于横向效应的 影响。所谓横向效应是指将直的金属丝绕成敏感栅之后， 在圆弧的各微段上，其轴向感受的 应变在+ ；x 和；y =-「；x 之间变化，从而造成了圆弧段电阻变化将小于沿纵轴方向安放的 同样长度电阻丝电阻变化的现象。 iP/ =1 2 二 .R

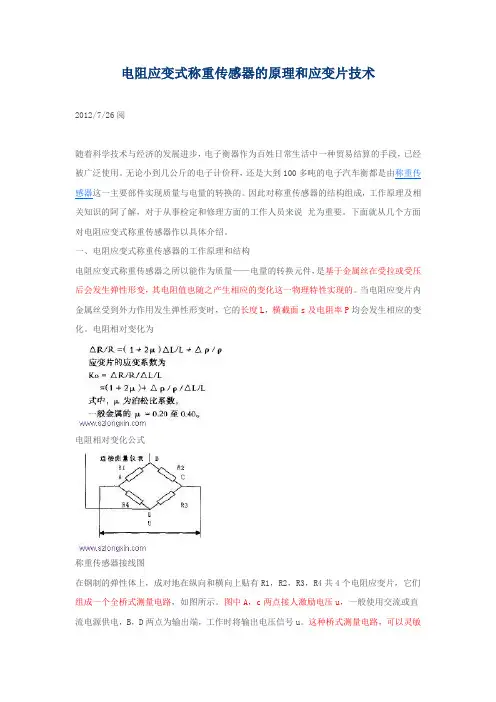

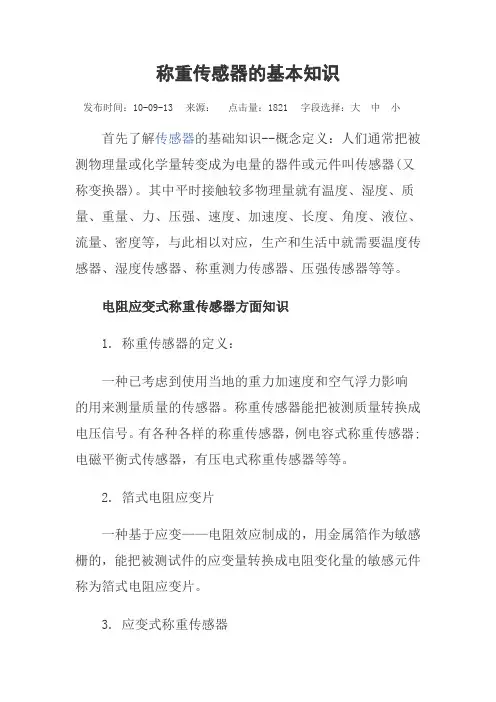

电阻应变式称重传感器的原理和应变片技术 2012/7/26阅 随着科学技术与经济的发展进步，电子衡器作为百姓日常生活中一种贸易结算的手段，已经被广泛使用。无论小到几公斤的电子计价秤，还是大到100多吨的电子汽车衡都是由称重传感器这一主要部件实现质量与电量的转换的。因此对称重传感器的结构组成，工作原理及相关知识的阿了解，对于从事检定和修理方面的工作人员来说尤为重要。下面就从几个方面对电阻应变式称重传感器作以具体介绍。 一、电阻应变式称重传感器的工作原理和结构 电阻应变式称重传感器之所以能作为质量——电量的转换元件，是基于金属丝在受拉或受压后会发生弹性形变，其电阻值也随之产生相应的变化这一物理特性实现的。当电阻应变片内金属丝受到外力作用发生弹性形变时，它的长度L，横截面s及电阻率P均会发生相应的变化。电阻相对变化为 电阻相对变化公式 称重传感器接线图 在钢制的弹性体上，成对地在纵向和横向上贴有R1，R2，R3，R4共4个电阻应变片，它们组成一个全桥式测量电路，如图所示。图中A，c两点接人激励电压u，一般使用交流或直流电源供电，B，D两点为输出端，工作时将输出电压信号u。这种桥式测量电路，可以灵敏
