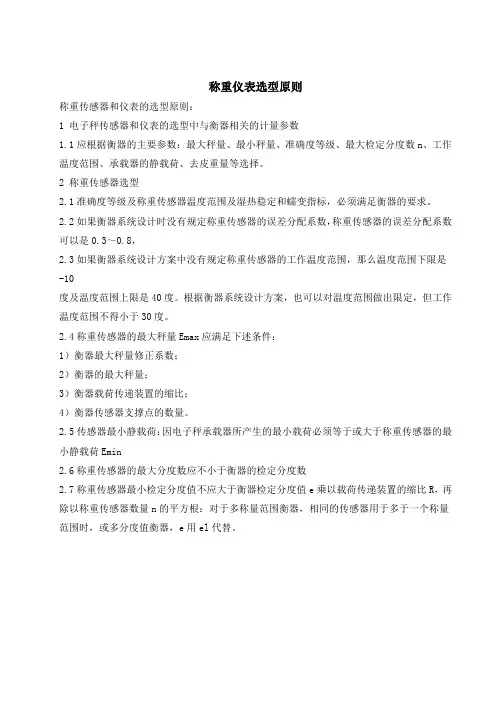

称重传感器的选型要求
发布时间：2009-9-27
称重传感器的选型应根据应用情况入手，从传感器支撑点的数量、量程、精度等级、环境适应性等几个方面进行选择。
称重传感器量程的选择
根据经验，一般应使传感器工作在其30％～70％量程内，但对于一些在使用过程中存在较大冲击力的衡器，如动态轨道衡、动态汽车衡、钢材秤等，在选用称重传感器时，一般要扩大其量程，使传感器工作在其量程的20％～40％之内，使传感器的称量储备量增大，以保证传感器的使用安全和寿命，避免超载。
按照使用到额定量程60～70％的建议，假设传感器个数为N，单只传感器量程为m，料仓自重加上满料重量的总重为,则在已知M和N的情况下，按如下公式计算m：
确定此范围后，在传感器规格里面选择最满足此范围的传感器即可。
称重传感器精度等级的选择
对称重传感器等级的选择必须满足下列两个条件：
A、要满足仪表输入的要求。称重仪表是对传感器tq的输出信号经过放大A／D转换等处理之后显示
称量结果的。因此，称重传感器的输出信号必须大于或等于仪表要求的输入灵敏度值，即将传感器的输出灵敏度代入传感器和仪表的匹配公式：
计算结果须大于或等于仪表要求的输入灵敏度。
B、要满足整台电子秤准确度的要求。一台电子秤主要是由秤体、传感器、仪表三部分组成，在对传
感器准确度选择的时候，应使传感器的准确度略高于理论计算值，因为理论往往受到客观条件的限制，如秤体的强度差一点，仪表的性能不是很好、秤的工作环境比较恶劣等因素都直接影响到秤的准确度要求，因此要从各方面提高要求，又要考虑经济效益，确保达到目的。
环境适应性选择
用于称重系统中的传感器，一般都要长期工作在各种复杂的环境中，经受温度、湿度、粉尘、腐蚀等
的考验，故必须事先对传感器密封型式做出较合理的选择。应考虑以下几点：
注意工作温度范围：
对于高温环境下工作的传感器常采用耐高温传感器；另外，苛刻的场合还须加有隔热、水冷或风冷等装置。
选择适当的密封形式：
粉尘、湿热对传感器造成较大的影响。应选择适当密封形式的传感器，并且在安装时注意避免粉尘、湿热对传感器的影响。
选择适当的材质：
在酸、碱等腐蚀性较高的环境下，应选择抗腐蚀性能好的不锈钢材质且密闭性好的传感器。
选择防爆型：
在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求，故必须选用防爆传感器，注意电缆线引出头的防水、防潮、防爆性等。
称重传感器的工作原理
发布时间：2009-9-26
称重传感器是称重、计量系统中的基础元件，用于感知重量信号并将重量信号转换为mV电压信号，由二次仪表或上位机系统进行进一步处理，传感器的正确选型和使用，是非常关键的，直接影响计量系统的精度和可靠性。
称重传感器的起源和发展
1938年美国加利福尼亚理工学院教授E.Simmons（西蒙斯）和麻省理工学院教授A.Ruge（鲁奇）分别同时研制出纸基丝绕式电阻应变计，以他们名字的字头和各有二位助手命名为SR-4型，由美国BLH公司专利生产。为研制应变式负荷传感器奠定了理论和物质基础。
1940年美国BLH公司和Revere公司总工程师A.Thurston（瑟斯顿）利用SR一4型电阻应变计研制出圆柱结构的应变式负荷传感器，用于工程测力和称重计量，成为应变式负荷传感器的创始者。1942年在美国应变式负荷传感器已经大量生产，至今已有60多年的历史。
称重传感器的发展经历了70年代的切应力负荷传感器和铝合金小量程负荷传感器两大技术突破；80年代称重传感器与测力传感器彻底分离，制定R60国际建议和研发出数字式智能称重传感器两项重大变革；90年代在结构设计和制造工艺中不断纳入高新技术迎接新挑战，使称重传感器技术得到极大的发展。
称重传感器的工作原理
电阻应变式称重传感器的工作原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（mV电压），从而完成了将外力变换为电信号的过程。
称重传感器常用术语解释
灵敏度：加额定载荷或无载荷时，传感器输出信号的差值。单位用mV/V表示。
综合误差：依据OIML R60，精度等级（国内一般为C3级，分度数3000），±%F.S额定输出。
重复性：在相同环境条件下，对传感器反复加载到额定载荷并卸载，在加载过程中同一负荷点上输出点的
最大差值对额定输出的百分比。
滞后：从无载荷逐渐加载到额定载荷然后再逐渐卸载，在同一载荷点上加载和卸载输出量的最大差值对额定输出值的百分比。
非线性：由空载荷的输出值和额定载荷时的输出值所决定的直线和增加负荷之实测曲线之间最大偏差对额定输出值的百分比。
蠕变：在相同条件下，对传感器反复加载到额定载荷并卸载，在加载过程中同一负荷点上输出值的最大差值对额定输出的百分比。
零点输出：又叫零点平衡，指在推荐电压激励下，未加载荷时传感器的输出值对额定输出的百分比。
温度补偿范围：传感器在此温度范围内使用其零点及输出均满足相应的技术指标。
工作温度范围：传感器在此温度范围内使用其任何性能参数均不会产生永久性有害变化。
零点输出温度系数：环境温度的变化引起的零平衡变化，一般以温度每变化10℃时，引起的零平衡变化量对额定输出的百分比表示。
额定输出温度系数：环境温度的变化引起的额定输出变化，一般以温度每变化10时，引起的额定输出变化量对额定输出的百分比表示。
输入电阻：信号输出端开路，传感器未加负荷时，从电源激励输入端测得的阻抗值。
输出电阻：电源激励输入端开路，传感器未加负荷时，从信号输出端测得的阻抗值。
绝缘电阻：传感器的电路和弹性体之间的直流阻抗值。
安全过载：可以施加于传感器的最大负荷，此时传感器在性能特征上不会产生超出规定值的永久性漂移。
极限过载：可以施加于传感器，且不会造成传感器结构永久性损坏的最大负荷。

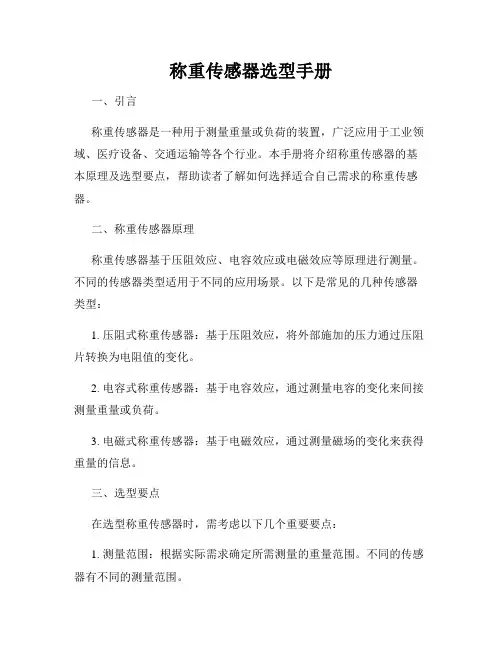

什么是称重传感器？以及如何选择称重传感器？
发布时间：2011-1-11
称重传感器是一种能够将重力转变为电信号的力--电转换装置，是电子衡器的一个关键部件。
能够实现力--电转换的传感器有多种，常见的有电阻应变式、电磁力式和电容式等。电磁力式主要用于电子天平，电容式用于部分电子吊秤，而绝大多数衡器产品所用的还是电阻应变式称重传感器。电阻应变式称重传感器结构较简单，准确度高，适用面广，且能够在相对比较差的环境下使用。因此电阻应变式称重传感器在衡器中得到了广泛地运用。
电阻应变式称重传感器主要是由弹性体、电阻应变片和补偿电路组成。弹性体是称重传感器的受力元件，由优质合金钢或优质铝型材制成。电阻应变片是由金属箔材腐蚀成栅格形制成，四个电阻应变片以电桥的
结构方式粘在弹性体上。在没有受力的情况下，电桥的四只电阻的阻值是相等的，电桥处于平衡状态，输出为零。在弹性体受力发生变形时，电阻应变片也跟着一道变形。在弹性体受力弯曲的过程中，有两个应变片受拉，金属丝变长，电阻值增加；另两片受压，电阻值减小。这样就导致原来平衡的电桥失衡，在电桥的两端产生了电压差，这个电压差与弹性体受力的大小成正比，检测这个电压差，就可以得到传感器所受重力的大小，这个电压信号经过仪表检测后然计算后，就可以得到相应的重量值。
为了适用各种衡器结构的安装需要，称重传感器做成了各种各样的结构形式，传感器的名称往往也按照其外形称呼。如桥式传感器（主要用于汽车衡）、悬臂梁式（地上衡、料斗秤、汽车衡）、柱式（汽车衡、料斗秤）、箱式（台秤）、S 型（料斗秤）等。一种衡器承载体往往有多种结构形式的传感器可供选择，如果传感器选择得当，对于衡器性能的提高是很有帮助的。
电阻应变式称重传感器的规格很多，小到几百克大到几百吨。在选择称重传感器量程的时候，要根据所用衡器的最大秤量来确定，其经验公式为：
传感器总载荷（单个传感器的最大允许载荷X 传感器个数）=1/2~2/3 衡器的最大秤量。
称重传感器准确度等级分为A，B，C，D 四个级别。不同级别有不同的误差范围。A 级传感器的要求最高。等级后面的数字表示检定分度值，数字越大，传感器质量越好。例如：C2 表示C 级，2000 个检定分度值；C5 表示C 级，5000 个检定分度值。显然C5 要高于C2。传感器常用的级别为C3，C5 级，这两种级别的传感器可用于制作准确度等级为III 级的电子衡器。
称重传感器的误差主要是由非线性误差、滞后误差、重复性误差、蠕变、零点温度附加误差以及额定输出温度附加误差等引起的。
近年出现的数字传感器，把A/D 转换电路和CPU 电路放到了传感器里面，传感器输出的就不再是模拟电压信号，而是经过处理的重量数字信号，这样做带来了以下几个优点：
1．仪表可以分别采集每个数字传感器的信号，并通过线性方程式运算，对每一个传感器进行单独标定，这就使得一次性完成四角误差修正成为可能。而使用模拟式传感器的衡器中最头疼的问题就是四角误差修正，往往要反复多次地调校才能达到要求，而每一次调校都是要将沉重的砝码搬来搬去，既费时又费力。
2．由于仪表可以检测到每一个传感器的信号，所以任何一个传感器出现问题都可以从仪表上观察到，方便检修和维护工作。
3．数字传感器用485 接口传送数字信号，传输距离远，且可以免受干扰。克服了模拟信号远传困难和易受到干扰的问题。
4．数字传感器内部可以通过微处理器对传感器的各项误差进行修正，使得输出的传感器数据更加准确。
称重传感器被喻为电子衡器的神经系统，它的性能在很大程度上决定了电子衡器的准确度和稳定性。在设计电子衡器时，经常要遇到如何选用传感器的问题。称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器首先要考虑传感器所处的实际工作环境，这点对正确选用传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。
环境给传感器造成的影响主要有以下几个方面：
（1）高温环境对传感器造成涂覆材料熔化、焊点开化、弹性体内应力发生结构变化等问题。对于高温环境下工作的传感器常采用耐高温传感器；另外，必须加有隔热、水冷或气冷等装置。
（2）粉尘、潮湿对传感器造成短路的影响。在此环境条件下应选用密闭性很高的传感器。不同的传感器其密封的方式是不同的，其密闭性存在着很大差异。
常见的密封有密封胶充填或涂覆；橡胶垫机械紧固密封；焊接（氩弧焊、等离子束焊）和抽真空充氮密封。
从密封效果来看，焊接密封为最佳，充填涂覆密封胶为量差。对于室内干净、干燥环境下工作的传感器，可选择涂胶密封的传感器，而对于一些在潮湿、粉尘性较高的环境下工作的传感器，应选择膜片热套密封或膜片焊接密封、抽真空充氮的传感器。
（3）在腐蚀性较高的环境下，如潮湿、酸性对传感器造成弹性体受损或产生短路等影响，应选择外表面进行过喷塑或不锈钢外罩，抗腐蚀性能好且密闭性好的传感器。
（4）电磁场对传感器输出紊乱信号的影响。在此情况下，应对传感器的屏蔽性进行严格检查，看其是否具有良好的抗电磁能力。
（5）易燃、易爆不仅对传感器造成彻底性的损害，而且还给其它设备和人身安全造成很大的威胁。因此，在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求：在易燃、易爆环境下必须选用防爆传感器，这种传感器的密封外罩不仅要考虑其密闭性，还要考虑到防爆强度，以及电缆线引出头的防水、防潮、防爆性等。
其次对传感器数量和量程的选择：
传感器数量的选择是根据电子衡器的用途、秤体需要支撑的点数（支撑点数应根据使秤体几何重心和实际重心重合的原则而确定）而定。一般来说，秤体有几个支撑点就选用几只传感器，但是对于一些特殊的秤体如电子吊钩秤就只能采用一个传感器，一些机电结合秤就应根据实际情况来确定选用传感器的个数。
传感器量程的选择可依据秤的最大称量值、选用传感器的个数、秤体的自重、可能产生的最大偏载及动载等因素综合评价来确定。一般来说，传感器的量程越接近分配到每个传感器的载荷，其称量的准确度就越高。但在实际使用时，由于加在传感器上的载荷除被称物体外，还存在秤体自重、皮重、偏载及振动冲击等载荷，因此选用传感器量程时，要考虑诸多方面的因素，保证传感器的安全和寿命。
传感器量程的计算公式是在充分考虑到影响秤体的各个因素后，经过大量的实验而确定的。
公式如下：C＝K-0K-1K-2K-3(Wmax＋W)/N
C—单个传感器的额定量程；W—秤体自重；Wmax—被称物体净重的最大值；N—秤体所采用支撑点的数量；K-0—保险系数，一般取值在1.2～1.3 之间人；K-1—冲击系数；K-2—秤体的重心偏移系数；K-3—风压系数。
例如：一台30t 电子汽车衡，最大称量是30t，秤体自重为1.9t，采用四只传感器，根据当时的实际情况，选取保险系数K-0＝1.25，冲击系数K-1＝1.18，重心偏移系数K-2—＝1.03，风压系数K-3＝1.02，试确定传感器的吨位。
解：根据传感器量程计算公式：
C＝K-0K-1K-2K-3（Wmax＋W）/N
可知：C＝1.25×1.18×1.03×1.02×（30＋1.9）／4＝12.36t
因此，可选用量程为15t 的传感器（传感器的吨位一般只有10T、15T、20t、25t、30t、40t、50t 等，除非特殊订做）。
根据经验，一般应使称重传感器工作在其30%～70%量程内，但对于一些在使用过程中存在较大冲击力的衡器，如动态轨道衡、动态汽车衡、钢材秤等，在选用传感器时，一般要扩大其量程，使传感器工作在其量程的20%～30%之内，使传感器的称量储备量增大，以保证称重传感器的使用安全和寿命。
再次，要考虑各种类型传感器的适用范围。
传感器型式的选择主要取决于称量的类型和安装空间，保证安装合适，称量安全可靠；另一方面，要考虑厂家的建议。厂家一般会根据传感器的受力情况、性能指标、安装形式、结构型式、弹性体的材质等特点规定传感器的适用范围，譬如铝式悬臂梁传感器适用于计价秤、平台秤、案秤等；钢式悬臂梁传感器适用于料斗秤、电子皮带秤、分选秤等；钢质桥式传感器适用于轨道衡、汽车衡、天车秤等；柱式传感器适用于汽车衡、动态轨道衡、大吨位料斗秤等。
最后，还要对传感器准确度等级进行选择。
传感器的准确度等级包括传感器的非线形、蠕变、蠕变恢复、滞后、重复性、灵敏度等技术指标。在选用传感器的时候，不要单纯追求高等级的传感器，而既要考虑满足电子秤的准确度要求，又要考虑其成本。
对传感器等级的选择必须满足下列两个条件：
1.满足仪表输入的要求。称重显示仪表是对称重传感器的输出信号经过放大、A／D 转换等处理之后显示称量结果的。因此，称重传感器的输出信号必须大于或等于仪表要求的输入情号大小，即将称重传感器的输出灵敏度代入传感器和仪表的匹配公式，计算结须大于或等于仪表要求的输入灵敏度。
称重传感器和仪表的匹配公式：
称重传感器输出灵敏度*激励电源电压*秤的最大称量秤的分度数*传感器的个数*传感器量程
例如：一称量为25kg 的定量包装秤，最大分度数为1000 个分度；秤体采用3 只L—BE—25 型传感器，量程为25kg，灵敏度为2.0±0.008mV／V，拱桥电压力12V；秤采用AD4325 仪表。问采用的传感器能否与仪表匹配。
解：经查阅，AD4325 仪表的输入灵敏度为0.6μV／d，因此根据称重传感器和仪表的匹配公式可得仪表的实际输入信号为：2×12×25／1000×3×25＝8μV／d＞0.6μv／d
所以，采用的称重传感器满足仪表输入灵敏度的要求，能够与所选仪表匹配。
2.满足整台电子秤准确度的要求。一台电子秤主要是由秤体、传感器、仪表三部分组成，在对称重传感器准确度选择的时候，应使称重传感器的准确度略高于理论计算值，因为理论往往受到客观条件的限制，如秤体的强度差一点，仪表的性能不是很好、秤的工作环境比较恶劣等因素都直接影响到秤的准确度要求，因此要从各方面提高要求，又要考虑经济效益，确保达到目的。
Thames side 称重传感器：
350i 称重传感器：300，500，1000，2000，3000，5000kg;
VC3500 称重传感器：2,5,10,15,20,30,50,75,100,150,200kg;
T66称重传感器：10,20,50,100,200kg;
T61称重传感器：100kg~2000kg;
T30LA 称重传感器：500kg~30,000kg;
LA66 称重传感器：10,20,50,100,200kg;
T93 称重传感器：500kg～30，000kg;
T95 称重传感器：2000,5000,10000,20000kh;
Mastermount称重传感器：2,000kg~30,000kg;
levelmount 称重传感器：10,20, 50,100,200,300,500,1000,2000,3000,5000kg;
料斗秤系列：
LC6100称重传感器：0.5,1,2,3,5,7.5,10,15,20,25（T）;
LC7100称重传感器：0.05,0.1,0.2,0.3,0.5,0.8,1,1.5,2,3,4（T）;
大量程系列（可选高温型）：
LC1100称重传感器：10,20,25,40,50,60,75（klb）;
LC1100M称重模块：10,20,25,40,50,60,75（klb）;
LC1200称重传感器：10,15,20,30,40,50,60（t）;
LC1300称重传感器：20，30，40，50（t）;
LC1400称重传感器：1，2，3，5，10，15，20，25，30，40（t）;
LC2100称重传感器：10，15，20，25，30，40，50（t）;
LC2100M称重模块：10，15，20，25，30，40，50（T）;
LC2200称重传感器：10,20,30,50,100,150，200,300,400（t）;
LC8200称重传感器：1,2.2,4.7,10,15，22,35，47，65,100（t）;
皮带秤传感器：
LC3100称重传感器：5,10,20,30,40,50,75，100,150,200,250,300,500（kg）;
单点传感器：
LC5200称重传感器：0.2,0.3,0.6,1,2,3,6（kg）;
LC5300称重传感器：5,7.5,10,15,20,25,30,45,60,100（kg）;
LC5400称重传感器：50,60,100,150,200,250,300,350（kg）;
氧枪张力传感器：
LC7300测力传感器：2,3,5,10,15,20,30（t）;
测力传感器：
LC4200测力传感器：200,500,1000，2000，3000（kg）;
LC4400测力传感器：50,100,200,500lb 1,3,5,7.5,10klb,100（kg）;
LC4600测力传感器：50,100，200，300,400,500（kg）;
LC4700测力传感器：10,20,50,100，200，500,1000,2000（kg）;
LC8100测力传感器：3,5,10,20,30（T）;
LC9300测力传感器：500，1250，2500,5000，12500，25000（N）;
LC9400测力传感器：1,2.5,4.5,10,15，20,35，45，65,100（T）;
LC9500测力传感器：0～0.5,1,2,5,10，20,50,100（Nm）;
LC9600测力传感器：0.2，0.5,1,2,5,10,20,50,100,200,500,1000,2000，5000（Nm）;
传感器附件：
推拉力计:PF-2,PF-5,PF-10,PF-20,PF-50,PF-100,PF-200,PF-500;
接线盒:JB-2, JB-3,JB-4,JB-6,JB-8(可选防爆型) ;
信号模拟器:CL-SI,CL-SII;
称重变送器技术参数及术语的解释
分度间距：指显示间距与倍数之比例，分度间距数值只能选择以下数值1，2，5中的某一个。
显示间距：指显示器上相连两个读数之间的差值，亦称为分度值。
激励电压：指由称重显示器提供用以驱动电阻应变式传感器的电压。
电阻应变式传感器：电阻应变式传感器是一种将受力或重量转换成电压的部件。每个电阻应变式传感器包括两个部分第一部分是根据所受力大小而线性变形的金属部件——俗称弹性体。第二部分是可根据弹性体的变形大小而改变其电阻的应变片。
电阻应变式称重变送器输出比率：指从电阴应变式传感器输出的电压与激励电压的比率，亦称该电阻应变式，传感器的输出灵敏度，用mV/V表示。
最大量程：指为显示器设计（略去小数点后）可显示的最大数值。
分度值：每一分刻度所对应的重量值。
分辨率：指称重变送器（重量变送器）的最大量程与显示间距之比例。
自重：指承载器本身的重量使电阻应变式传感器产生的输出电压。
秤量间距：指称重显示装置对秤的承载器上的单位标准重量变化所显示之数值，也即俗称的量程。
皮重：包装物、秤台、秤斗的重量。
净重：被测物料的重量。
毛重：包装秤及物料的总重量。
去皮：将秤台秤斗的重量作为0，即使衡器不加载荷时的重量称为去皮。
落差（重量）：控制衡器的加料机构在加料时，物料连续不断地落入秤斗或秤台，一旦加料器停止，由于惯性及及高度差有些物料会随后进入秤内，这部份物料的重量就是落差。为了除去落差，可在设置值中扣去落差重量，提前发出称量到达的指令。
分段投料提前量：为了保证加料速度和投料精度，在许多情况下衡器采用双速或多速投料，二者之间差值称为速差或大小投料提前量。
本信息来源于互联网，其内容并不代表本公司观点，仅供对称重变送器知识的学习使用。
电子皮带秤工作原理
发布时间：2010-12-6
电子皮带秤就是专门针对散装物料的连续计量而设计的。它也是根据杠杆原理，在连续运行的皮带下面安装杠杆装置，杠杆的承载面则是几个滚筒装置，用来满足皮带在上面走过时减小皮带与承载面的磨擦而造成的计量误差。同时计量部分也甩掉了传统的秤砣装置，而采用利用应变电阻制造的称重传感器来进行计量。
皮带上面的物料通过杠杆装置的承载面时，会对承载面产生一定的压力，通过杠杆装置将该压力传送到称重传感器，而控制装置将称重传感器感应的重量压力信号进行放大处理后，以数字的方式进行显示。同时可以对显示的数字信号进行外部人为控制，使计量皮带秤按人们实际要求的喂料量自动改变皮带的速度快慢，对给定喂料量进行跟踪，从而形成皮带上料多时，速度变慢，料少时速度变快，无料时速度最快，而超载时最慢甚至会停下来的控制特性。
但皮带上面无料时速度最快也不是无限制的快速，皮带电机也不能直接带动皮带运转。所以，不同的物料喂料量，会采用不同的减速机构来控制皮带的最快速度，改变变速比也就改变了不同物料计量皮带秤的满量程的范围。
对放置在皮带上并随皮带连续通过的松散物料进行自动称量的衡器。主要有机械式(常见的为滚轮皮带秤)和电子式两大类。
滚轮皮带秤由重力传递系统、滚轮、计数器和速度盘组成。速度盘转速正比于皮带速度。滚轮滚动的角速度正比于皮带上通过的物料量。滚轮在速度盘上滚动的位置由物料的重力大小来调整。当皮带上没有物料时，滚轮靠近速度盘中心，转速为零，计数器不累计；当皮带上有物料时，滚轮随着重力变大向周边移动，并带动计数器记下皮带上通过的物料总量。
电子皮带秤使用最广泛的皮带秤。由承重装置、称重传感器、速度传感器和称重显示器组成。称重时，承重装置将皮带上物料的重力传递到称重传感器上，称重传感器即输出正比于物料重力的电压(mV)信号，经放大器放大后送模／数转换器变成数字量A，送到运算器；物料速度输入速度传感器后，速度传感器即输出脉冲数B，也送到运算器；运算器对A、B进行运算后，即得到这一测量周期的物料量。对每一测量周期进行累计，即可得到皮带上连续通过的物料总量。
电子皮带秤承重装置的秤架结构主要有双杠杆多托辊式、单托辊式、悬臂式和悬浮式4种。双杠杆多托辊式和悬浮式秤架的电子皮带秤计量段较长，一般为2～8组托辊，计量准确度高，适用于流量较大、计量准确度要求高的地方。单托辊式和悬臂式秤架的电子皮带秤的皮带速度可由制造厂确定，适用于流量较小的地方或控制流量配料用的地方。
电子皮带秤有累计和瞬时流量显示，具有自动调零、半自动调零、自检故障、数字标定、流量控制、打印等功能。
电子皮带秤，由秤架，测速传感器，高精度称重传感器，皮带秤，称重显示器等组成，能对固体物料进行连续动态计量。
计量皮带秤工作原理：
计量皮带秤称重桥架安装于输送机架上，当物料经过时，计量托辊检测到皮带机上的物料重量通过杠杆作用于称重传感器，产生一个正比于皮带载荷的电压信号。速度传感器直接连在大直径测速滚筒上，提供一系列脉冲，每个脉冲表示一个皮带运动单元，脉冲的频率正比于皮带速度。称重仪表从称重传感器和速度传感器接收信号，通过积分运算得出一个瞬时流量值和累积重量值，并分别显示出来。
单托辊计量皮带秤主要技术参数：
单托辊皮带秤精度：+/-0.5%
系统精度：± 0.125%
称量范围：0～8000t/h
皮带宽度：500~2400mm
皮带速度：0~4m/s
远传传输：1000m
皮带输送机倾角：0～10°
工作条件和安装条件：
环境温度：机械：-20℃～+50℃仪表：0℃～40℃
电源电压：220V（+10﹪、-15﹪）50Hz±2﹪
UNI800防干扰专家论述
——工业称重仪表抗干扰与处理搅拌系统复杂工况的要求
发布时间：2007-8-24
前言
作为工业自动化核心部件的称重仪表，不同于商用衡器，往往面临更复杂的工况。对于拌和站电磁环境比较恶劣的情况下，一些大规模集成电路常常会受到干扰，导致不能正常工作或在错误状态下运行，造成的后果往往是很严重的。因此对抗干扰性能的了解是称重仪表选型的关键。我们在对珠海市长陆工业自动控制系统有限公司生产的UNI800称重仪表与TR700称重变送器和其它同类厂家产品进行反复比较过程中，获得了一个好单片机系统（称重仪表）应具备的抗干扰性能方面的分析经验。在此与同行分享，希望以此促进行业技术水平的提高。
仪表电磁兼容性(EMC)是一项重要指标，它包含系统的发射和敏感度两方面的问题。如果一个单片机系统符条件合下面三个条件，则该系统是电磁兼容的：
1．对其他系统不产生干扰；
2．对其他系统的发射不敏感；
3．对系统本身不产生干扰；
假若干扰不能完全消除，但也要使干扰减少到最小。干扰的产生不是直接的（通过导体、公共阻抗耦合等），就是间接的（通过串扰或辐射耦合）。电磁干扰的产生是通过导体和通过辐射，很多磁电发射源、如光照、继电器、DC电机和日光灯都可以引起干扰；AC电源线、互连电缆、金属电缆和子系统的内部电路也都可能产生辐射或接收到不希望的信号。在高速单片机系统中，时钟电路通常是宽带噪声的最大产生源，这些电路可产生高达300MHz的谐波失真，在系统中应该把他们去掉。另外，在单片机系统中最容易受影响的是复位线，中断线和控制线。
1．干扰的耦合方式
（1）传导性EMI
一种最明显而往往被忽略的能引起电路中噪声的路径是经过导体。一条穿过噪声环境的导线可检拾噪声并把噪声送到其他电路引起干扰。设计人员必须避免导线检拾噪声和在噪声引起干扰前用去耦办法去除噪声。最普通的例子是噪声通过电源进入电路。若电源本身或连接到电源的其他电路是干扰源，则在电源线进入电路之前必须对其去耦。
（2）公共阻抗耦合
当来自两个不同电路的电流流经一个公共阻抗时就会产生共阻抗耦合。阻抗上的压降由两个电路决定，来自两个电路的地电流流过共地阻抗。电路a的地电位被电流b调制，噪声信号或DC补偿经共地阻抗从电路b耦合到电路a。
（3）辐射耦合
经辐射的耦合通称串扰。串扰发生在电流流经导体时产生电磁场，而电磁场在邻近的导体中感应瞬态电流。
（4）辐射发射
辐射发射有两种基本类型；差分模式(DM)和共模(CM)。共模辐射或单极天线辐射是由无意的压降引起的，它使电路中所有地连接抬高到系统电地位之上。就电场大小而言，CM辐射是比DM辐射更为严重的问题。为使CM辐射最小，必须用切合实际的设计使共模电流降到零。
2．影响EMC的因数
（1）电压。电源电压越高，意味着电压振幅越大，发射就更多，而低电源电压影响敏感度。
（2）频率。高频产生更多的发射，周期性信号产生更多的发射。在高频单片机系统中，当器件开关时产生电流尖峰信号；在模拟系统中，当负载电流变化时产生电流尖峰信号。
（3）接地。在所有EMC问题中，主要问题是不适当的接地引起的。有三种信号接地方法：单点、多点和混合。在频率低于1MHz时，可采用单点接地方法，但不适宜高频；在高频应用中，最好采用多点接地。混合接地是低频用单点接地，而高频用多点接地的方法。地线布局是关键，高频数字电路和低电平模拟电路的接地电路绝不能混合。
（4）PCB设计。适当的印刷电路板（PCB）布线对防止EMI是至关重要的。
（5）电源去耦。当器件开关时，在电源线上会产生瞬态电流，必须衰减和滤掉这些瞬态电流。来自高di/dt 源的瞬态电流导致地和线迹“发射”电压，高di/dt产生大范围的高频电流，激励部件和线缆辐射。流经导线的电流变化和电感会导致压降，减小电感或电流随时间的变化可使该压降最小。
3．称重仪表对抗干扰与复杂工况处理的硬件要求
在硬件上我们要求仪表厂家必须具有以下措施：
（1）PCB及电路抗干扰措施
印刷电路板的抗干扰设计与具体电路有着密切的关系，这里仅就PCB抗干扰设计的几项常用措施作一些说明。
①电源线设计
根据印刷线路板电流的大小，尽量加粗电源线宽度，减少环路电阻；同时，使电源线、地线的走向和数据传递的方向一致，这样有助于增强抗噪声能力。
②地线设计
在单片机系统设计中，接地是控制干扰的重要方法。如能将接地和屏蔽正确结合来使用，可解决大部分干扰问题。单片机系统中地线结构大致有系统地、机壳地（屏蔽地）、数字地（逻辑地）和模拟地等。
在地线设计中应注意以下几点：
a．正确选择单点接地与多点接地。在低频电路中，信号的工作频率小于1MHz，它的布线和器件间的电感影响较小，而接地电路形成的环流对干扰影响较大，因而采用一点接地的方式。当信号工作频率大于
10MHz，地线阻抗变得很大，此时应尽量降低地线阻抗，应采用就近多点接地。当工作频率在1～10MHz 时，如果采用一点接地，其地线长度不应超过波长的1/20，否则应采用多点接地法。
b. 数字地与模拟地分开。电路板上既有高速逻辑电路，又有线性电路，应使它们尽量分开，而两者的地线不要相混，分别与电源端地线相连。低频电路的地应尽量采用单点并联接地，实际布线有困难时可部分串联后再并联接地；高频元件周围尽量用栅格状大面积地箔，要尽量加大线性电路的接地面积。
C．接地线应尽量加粗。若接地线用很细的线条，则接地电位会随电流的变化而变化，致使电子产品的定时信号电平不稳，抗噪声性能降低。因此应将接地线尽量加粗，使它能通过三倍于印刷电路板的允许电流。如有可能，接地线的宽度应大于3 mm。
d．接地线构成闭环路。设计只由数字电路组成的印刷电路板的地线系统时，将接地线做成闭路可以明显地提高抗噪声能力。其原因在于：印刷电路板上有很多集成电路元件，尤其遇有耗电多的元件时，因受接地线粗细的限制，会在地线上产生较大的电位差，引起抗噪声能力下降；若将接地线构成环路，则会缩小电位差值，提高电子设备的抗噪声能力。
③退耦电容配置
PCB设计的常规做法之一，是在印刷板的各个关键部位配置适当的退耦电容。退耦电容的一般配置原则是：a．电源输入端跨接10～100μF的电解电容器。如有可能，接100μF以上的更好。
b．原则上每个集成电路芯片都应布置一个0.01pF的瓷片电容。如遇印刷板空隙不够，可每4～8个芯片布置一个1～10pF的钽电容。
c．对于抗噪声能力弱、关断时电源变化大的器件，如RAM、ROM存储器件，应在芯片的电源线和地线之
间直接接入退耦电容。
d．电容引线不能太长，尤其是高频旁路电容不能有引线。
此外，还应注意以下两点：
a．在印刷板中有接触器、继电器、按钮等元件时，操作它们时均会产生较大火花放电，必须采用RC电路来吸收放电电流。一般R取1～2kΩ，C取2.2～47μF。
b．CMOS的输入阻抗很高，且易受感应，因此在使用时，对不用端要接地或接正电源。
（2）输入/输出的电磁兼容性设计
在单片机系统中输入/输出也是干扰源的传导线，和接收射频干扰信号的拾检源，称重仪表设计时一般要采取有效的措施：
①．采用必要的共模/差模抑制电路，同时也要采取一定的滤波和防电磁屏蔽措施以减小干扰的进入。
②．在条件许可的情况下尽可能采取各种隔离措施（如光电隔离或者磁电隔离），从而阻断干扰的传播。
（3）单片机复位电路的设计
在单片机系统中，看门狗系统对整个单片机的运行起着特别重要的作用，因为所有的干扰源不可能全部被隔离或去除，一旦进入CPU干扰程序的正常运行，那么复位系统结合软件处理措施就成了一道有效的纠错防御的屏障了。常用的复位系统有以下两种：
①．外部复位系统。外部“看门狗”电路可以自己设计也可以用专门的“看门狗”芯片来搭建。然而，他们各有优缺点，大部分专用“看门狗”芯片对低频“喂狗”信号不能响应，而高频“喂狗”信号都能响应，使其在低频“喂狗”信号下产生复位动作而在高频的“喂狗”信号下不产生复位动作，这样，如果程序系统陷入一个死循环，而该循环中恰巧有着“喂狗”信号的话，那么该复位电路就无法实现它的应有的功能了。然而，我们自己可以设计一个具有带通的“喂狗”电路和其他复位电路构成的系统就是一个很有效外部监控系统了。
②．现在越来越多的单片机都带有自己的片上复位系统，这样用户就可以很方便的使用其内部的复位定时器了，但是，有一些型号的单片机它的复位指令太过于简单，这样也会存在象上述死循环那样的“喂狗”指令，使其失去监控作用。有一些单片机的片上复位指令就做的比较好，一般他们把“喂狗”信号做成固定格式的多条指令依顺序来执行，如果有一定错误则该“喂狗”操作无效，这样就大大提高了复位电路的可靠性。
（4）振荡器
大部分的单片机都有一个耦合于外部晶体或陶瓷谐振器的振荡器电路。在PCB上，要求外接是电容、晶体或陶瓷谐振器的引线越短越好。RC振荡器对干扰信号有潜在的敏感性，它能产生很短的时钟周期，因而最好选晶体或陶瓷谐振器。另外，石英晶体的外壳要接地。
（5）防雷击措施
室外使用的单片机系统或从室外架空引入室内的电源线、信号线，要考虑系统的防雷击问题。常用的防雷击器件有：气体放电管、TVS（Transient Voltage Suppression）等。气体放电管是当电源的电压大于某一数值时，通常为数十V或数百V，气体击穿放电，将电源线上强冲击脉冲导入大地。TVS可以看成两个并联且方向相反的齐纳二极管，当两端电压高于某一值时导通。其特点是可以瞬态通过数百乃上千A的电流。
水处理过滤器分类及选型须知 过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。 按照过滤介质分为： 1.空气过滤器 使受到污染的空气被洁净到生产、生活所需要的状态，也就是使空气达到一定的洁净度。空气过滤器如何过滤空气： 一般的空气净化设备过滤空气大概分为一下方法和步骤。 1、多重过滤网————防止空气中的灰尘和病菌进入室内 多重活性碳过滤网有效拦截灰尘病菌，进行过滤空气，确保进入室内的空气洁净。 2、氧化钛杀毒————降解室内空气中的甲醛、苯等有机毒气的污染 纳米级二氧化钛由紫外光激活，进行过滤空气有效降解空气中的甲醛、苯等有机毒气的放射污染。 3、负离子增氧————增加室内空气中的氧气至适量并保持含量稳定 负离子发生器给室内空气增氧，确保进入家居的空气保持足量的氧气、充满活力，加强过滤空气。 4、PTC陶瓷加热————加热室内空气至舒适温度 PTC陶瓷加热片对冬季进入室内的新风进行辅助预热，适当增加室内的温度，从而过滤空气，让家居温暖舒适。 5. 紫外光杀菌————强效杀灭空气中的流行性病毒细菌 紫外线光源具有强效杀灭空气中的流行性病毒细菌，使人远离感染源，进行过滤空气，呵护全家健康。 水处理过滤器是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。
几种液位计的原理与选型． 磁翻柱液位计 主要原理 磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。 配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。从而实现现场观测和远程控制的完美结合。 适用范围及特点 本液位计采用优质磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。 本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。 本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。 磁浮球液位计（液位开关） 主要原理 磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的。带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。也就是使磁性浮子位置的变化引起电学量的变化。通过检测电学量的变化来反映容器内液位的情况。 该液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值（4～20mA）信号；同时配合其他转换器，输出电压信号或者开关信号（也可以按照客户需求转换器由公司配送）。从而实现电学信号的远程传输、分析与控制。 适用范围及特点 本产品采用优质磁体和进口电子元件，使产品具有：结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。 本产品几乎可以适用与各种工业自动化过程控制中的液位测量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。 防爆浮球液位开关 主要原理 防爆浮球液位开关，也称为防爆浮球液位控制器。它是专门为爆炸性环境中使用而设计制造的液位控制仪表，本产品是基于浮力原理和杠杆原理设计的，当容器内液位发生变化时，浮球的位置将随液位的变化而变化，浮球的这种位移将通过杠杆作用于微动开关，进而由微动开关产生开关信号。 适用范围及特点 本产品采用优质材料和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能
简介 称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器茵先要考虑传感器所处的实际工作环境，这点对正确选用称重传感器至关重要，它关系到传感器能否正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。 [1]在称重传感器主要技术指标的基本概念和评价方法上，新旧国标有质的差异。 传统概念上，负荷传感器是称重传感器、测力传感器的统称，用单项参数评价它的计量特性。旧国标将应用对象和使用环境条件完全不同的―称重‖和―测力‖两种传感器合二为一来考虑，对试验和评价方法未给予区分。旧国标共有21项指标，均在常温下进行试验；并用非线性、滞后误差、重复性误差、蠕变、零点温度附加误差以及额定输出温度附加误差6项指标中的最大误差，来确定称重传感器准确度等级，分别用0.02、0.03、0.05......1.0表示。 衡器上使用的一种力传感器。它能将作用在被测物体上的重力按一定比例转换成可计量的输出信号。考虑到不同使用地点的重力加速度和空气浮力对转换的影响，称重传感器的性能指标主要有线性误差、滞后误差、重复性误差、蠕变、零点温度特性和灵敏度温度特性等。在各种衡器和质量计量系统中，通常用综合误差带来综合控制传感器准确度，并将综合误差带与衡器误差带(图1)联系起来，以便选用对应于某一准确度衡器的称重传感器。国际法制计量组织(OIML)规定，传感器的误差带δ占衡器误差带Δ的70％，称重传感器的线性误差、滞后误差以及在规定温度范围内由于温度对灵敏度的影响所引起的误差等的总和不能超过误差带δ。这就允许制造厂对构成计量总误差的各个分量进行调整，从而获得期望的准确度。 [编辑本段] 分类 [2]称重传感器按转换方法分为光电式、液压式、电磁力式、电容式、磁极变形式、振动式、陀螺仪式、电阴应变式等8类，以电阻应变式使用最广。 光电式传感器
XX公司XX称重传感器 技术要求 2017-10-10
XX公司XX称重秤 传感器技术要求 本标书仪表数据表中所注明型号为示范选型，投标商可另选其它产品，但所选仪表的技术指标不得低于示范选型的要求。若投标商变更仪表生产厂家，请按以下要求选型。 一、概述 本次标书范围为XX公司XX称重传感器XX个，可选型号：XXX-XXX-XX-XX，可选品牌：XX公司、XX有限公司、XX有限责任公司。 二、当地气象条件 厂址位于XX省XX市XX县内，其气候特点：气候干燥，蒸发量大，降水稀少且年、季变化大，晴天多、日照长，热量资源丰富，气候变化剧烈，冬寒夏暑、春季升温快不稳定，昼热夜冷。 根据厂址附近的气象站实测资料，得出工程设计所需气象数据如下：历年极端最高气温： 41.5℃ 历年极端最低气温： -37.0℃ 历年年平均气温： 6.9℃ 历年一日最大降水量： 20.5mm 历年最多雷暴日数： 19d 历年平均雷暴日数： 10d 最多沙尘暴日数： 45d 导线最大覆冰厚度： 10mm 最大积雪深度： 38cm 最大冻土深度： 147cm 全年主导风向： W 海拔高度： 682m 三、技术要求： 1.1、称重传感器必须满足下表
1.2、电缆要求：4芯带有屏蔽层，长度2米，耐火电缆。 1.3、传感器为350Ω的电阻应变式传感器，电器原件应满足在极端温度的环境条件下正常工作。 1.4、带XX悬梁式传感器的XX动静载模块，包括接地线、防跑偏柱、钢球、钢球上下凹碗钢、固定螺丝等配件XX套 1.5、四合一中间转接盒XX个，要求转接盒防爆EExdIICT6。 1.6、现场仪表必须要防爆，抗干扰能力强。 2、产品必须有试压合格报告、产品合格证、材质证明书、说明书、装箱清单。 3、产品及安装附件必须分类木箱装运，并在木箱上标写名称、规格标准、数量、货物所属岗位、接货人名称及联系电话，厂家所提供的所有产品（包括备品备件）在投标过程中应明确标明生产厂家，并在投标时以表格的形式附后。如有损坏，一切损失由乙方负责。 四、到货要求：合同签订后20日内供货到需方指定地点（XX省XX市XX县XX公司）、 五、验收要求 1、供货产品到货后，必须提供生产资质证明、产品合格证、产品使用说明书等有效文件。 2、必须提供进口产品证明，必须提供报关证书。 3、材质必须提供试压合格报告、产品合格证、材质证明书、说明书、装箱清单。 六、质保要求 提供的产品经验收或在质保期内（一年）发现为虚假产品或已次充
精心整理篮式粗过滤器选型计算 粗过滤器工艺计算 1.总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T3411-1999《石油化 工泵用过滤器选用、检验及验收》、HG-T21637-1991《化工管道过滤器》。本计算仅适用 于过滤器内过滤面积及起始压降计算，过滤器壳体执行GB150标准，不在本计算内。 2.过滤面积计算 依据SH/T3411-1999标准，其规定的有效过滤面积定义为：过滤器内支撑结构开孔总面积 减去开孔处滤网占据面积的净面积。因此计算有效过滤面积时考虑支撑结构的有效面积以及 滤网的有效面积。根据标准要求，永久性过滤器的有效过滤面积与管道截面积之比不小于1.5。 本项目的过滤器按照临时过滤器要求，有效过滤面积与管道截面积之比取不小于3.0。 2.1管道截面积计算S1： 本项目过滤器进出口管道工程直径DN200，S1=（0.2/2）2×3.14=0.0314m2 2.2过滤器有效过滤面积计算S2： 按照标准要求面积比取3，即S2/S1=3，即S2=S1×3=0.0314×3=0.0942m2 2.3过滤器过滤网面积计算 按照项目要求，过滤网要求0.8mm，表面积0.45m2。 本过滤器选择蓝式滤芯的表面积为0.56m2，滤篮支撑结构开孔率取50%，滤网选24目（可 拦截0.785mm以上颗粒），其有效开孔率为56%。因此本项目所选过滤器滤篮的有效过滤 面积为S=0.56×0.5×0.56=0.157m2，有效过滤面大于2.2计算结果0.0942m2，因此 在过滤面积上满足要求。 3.起始压降计算 压降计算按照标准所提供的参考公式计算，其中涉及到的物理量有雷诺数、当量长度、流体 密度、黏度等。 计算公式： 符号说明：
检测仪表（元件）及控制阀选型的一般原则 ①工艺过程的条件 工艺过程的温度、压力、流量、粘度、腐蚀性、毒性、脉动等因素是决定仪表选型的主要条件，它关系到仪表选用的合理性、仪表的使用寿命及车间的防火、防爆、保安等问题。 ②操作上的重要性 各检测点的参数在操作上的重要性是仪表的指示、记录、积算、报警、控制、遥控等功能选定依据。一般来说，对工艺过程影响不大，但需经常监视的变量，可选指示型；对需要经常了解变化趋势的重要变量，应选记录式；而一些对工艺过程影响较大的，又需随时监控的变量，应设控制；对关系到物料衡算和动力消耗而要求计量或经济核算的变量，宜设积算；一些可能影响生产或安全的变量，宜设报警。 ③经济性和统一性 仪表的选型也决定于投资的规模，应在满足工艺和自控的要求前提下，进行必要的经济核算，取得适宜的性能／价格比。 为便于仪表的维修和管理，在选型时也要注意到仪表的统一性。尽量选用同一系列、同一规格型号及同一生产厂家的产品。 ④仪表的使用和供应情况 选用的仪表应是较为成熟的产品，经现场使用证明性能可靠的；同时要注意到选用的仪表应当是货源供应充沛，不会影响工程的施工进度。
仪表选性手册 物位仪表在选型时，与压力、流量等仪表有很大不同。物位测量的现场工况千差万别，很难设计出能满足所有工况应用的物位仪表。 在非接触式物位测量仪表中，超声波物位计和雷达物位计是两大主流仪表。这两类仪表各有特点，只有充分了解仪表特点及应用条件，才能做到选型合理，充分利用仪表的测量性能。 超声波物位计 传感器发出的超声波碰到被测介质被反射，反射回波的质量反映了物位计应用效果。回波质量定义为最小回波幅度（在最恶劣条件下回波幅度）比最大噪声幅度（虚假回波、多径反射回波等的幅度）。回波质量数值越大，物位计应用效果越好。 超声波物位计工作频率及测量性能：传感器高频(40-70KHz)工作时，传感器的尺寸小，盲区小，方向性好，精度高，但其声波衰减快，传播介质（空气）波动时穿透性差，测距较小。传感器低频(10-20KHz)工作时，传感器尺寸大，盲区大，方向性不好，精度低，其优势是声波衰减慢，传播介质（空气）波动时穿透性较好，测距 稍远。 超声波的回波强度主要受以下两个因素影响： １.传播介质越稳定越有利于传播。
称重传感器如何选型 [ 2009-6-2 9:06:24 | Author: ：染尛魚丶 ] 称重传感器被喻为电子衡器的神经系统，它的性能在很大程度上决定了电子衡器的准确度 和稳定性。在设计电子衡器时，经常要遇到如何选用传感器的问题。 如何选用传感器 称重传感器实际上是一种将质量信号转变为可测量的电信号输出的装置。用传感器茵先要 考虑传感器所处的实际工作环境，这点对正确选用传感器至关重要，它关系到传感器能否 正常工作以及它的安全和使用寿命，乃至整个衡器的可靠性和安全性。 环境给传感器造成的影响主要有以下几个方面： （1）高温环境对传感器造成涂覆材料熔化、焊点开化、弹性体内应力发生结构变化等问题 。对于高温环境下工作的传感器常采用耐高温传感器；另外，必须加有隔热、水冷或气冷 等装置。 （2）粉尘、潮湿对传感器造成短路的影响。在此环境条件下应选用密闭性很高的传感器。 不同的传感器其密封的方式是不同的，其密闭性存在着很大差异。 常见的密封有密封胶充填或涂覆；橡胶垫机械紧固密封；焊接（氩弧焊、等离子束焊）和 抽真空充氮密封。 从密封效果来看，焊接密封为最佳，充填涂覆密封胶为量差。对于室内干净、干燥环境下 工作的传感器，可选择涂胶密封的传感器，而对于一些在潮湿、粉尘性较高的环境下工作
的传感器，应选择膜片热套密封或膜片焊接密封、抽真空充氮的传感器。 （3）在腐蚀性较高的环境下，如潮湿、酸性对传感器造成弹性体受损或产生短路等影响， 应选择外表面进行过喷塑或不锈钢外罩，抗腐蚀性能好且密闭性好的传感器。 （4）电磁场对传感器输出紊乱信号的影响。在此情况下，应对传感器的屏蔽性进行严格检 查，看其是否具有良好的抗电磁能力。 （5）易燃、易爆不仅对传感器造成彻底性的损害，而且还给其它设备和人身安全造成很大 的威胁。因此，在易燃、易爆环境下工作的传感器对防爆性能提出了更高的要求：在易燃 、易爆环境下必须选用防爆传感器，这种传感器的密封外罩不仅要考虑其密闭性，还要考 虑到防爆强度，以及电缆线引出头的防水、防潮、防爆性等。 其次对传感器数量和量程的选择。 传感器数量的选择是根据电子衡器的用途、秤体需要支撑的点数（支撑点数应根据使秤体 几何重心和实际重心重合的原则而确定）而定。一般来说，秤体有几个支撑点就选用几只 传感器，但是对于一些特殊的秤体如电子吊钩秤就只能采用一个传感器，一些机电结合秤 就应根据实际情况来确定选用传感器的个数。 传感器量程的选择可依据秤的最大称量值、选用传感器的个数、秤体的自重、可能产生的 最大偏载及动载等因素综合评价来确定。一般来说，传感器的量程越接近分配到每个传感 器的载荷，其称量的准确度就越高。但在实际使用时，由于加在传感器上的载荷除被称物
过滤器选型标准 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
1. 过滤器（英文filter）介绍 根据过滤器的使用位置以及用途，可以分为两类：粗过滤器（英文strainer）和精细过滤器 粗过滤器主要应用于泵、流量计、阀门前，以保护设备不受大的金属颗粒磨碎，其精度基本是几百微米以上。精细过滤主要是净化流体，保护工艺安全。其精度范围基本在1微米到30微米之间。 按照制造设计要求可以分：压力容器和非压力容器 按照压力容器设计和制造的过滤器壳体执行GB150或者ASME标准。非压力容器执行 SH/T3411或HGT 21637标准执行。 根据使用介质可分为：气体过滤器和液体过滤器 气体过滤器适用于气-固分离流域，可用于气体净化、分成回收等。液体过滤器适用于液-固分离领域，如润滑油过滤、石油化工行业过滤以及污水处理等。 2. 精细过滤器过滤面积： 粗过滤器国内有三部行业标准，因此，只要按照标准选型既可满足要求。 精细过滤器的过滤面积计算基本上不用公式计算，选形时主要依据的是实验数据，因此，过滤器的选择建议还是让生产厂家来选。
过滤三大曲线： 流量压差曲线（ΔP-Q），粒径与过滤比曲线（μ-β），时间与压将曲线（T-ΔP） 因此，计算过滤面积时要依据这三个曲线，其中最主要的的是流量压差曲线，这个曲线由有实力的过滤器制造厂进行试验测得。 目前最权威的测试方法是多次通过试验：ISO 4572 多次通过试验标准。此试验台价格昂贵，目前国内仅有2-3台。目前国内的小厂家过滤器公司滤芯检测是单次通过实验。 过滤面积计算步骤： 1. 确定过滤精度为25微米的过滤比，如200（过滤效率），确定何时滤材 2. 根据给定压降，对滤材进行流量压差测试。得出合适流量（L/min） 3. 根据所得流量，除以试验滤材的面积，计算流速（L/）。 4. 根据流速，和实际应用的流量，确定过滤面积，流量/流速=过滤面积 5. 根据所选用的过滤面积和滤材确定滤芯结构形式，折叠式或圆筒卷绕式 篮式粗过滤器选型计算 粗过滤器工艺计算 1. 总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。本
AMI称重传感器 AMI称重传感器 优质铝合金材质；高精度；高稳定性；安装简便、快速；表层镀镍防腐处理；适用于各种台秤、案秤等,推荐安装台面240*300mm（5~35kg）；400*500mm（50~200kg) 主要特点Features: 高精度High accuracy 高稳定性High stability 安装简便、快速Easy to install 表层镀镍防腐处理Protected against corrosion nickelplated treatment 量程Capacities: AMI-5kg,AMI-6kg,AMI-8kg,AMI-10kg,AMI-15kg,AMI-20kg,AMI-30kg,AMI-35kg,AMI-50kg,AMI-10 0kg,AMI-150kg,AMI-200kg,AMI-250kg,AMI-300kg,AMI-500kg AMI称重传感器产品图片： AMI称重传感器型号 铝合金结构传感器 AMIC称重传感器（适用于各种台秤、案秤） 型号：AMIC-60kg AMIC-100kg AMIC-150kg AMIC-250kg BMI称重传感器（适用于各种超低、超大平面台秤） 型号：BMI-50kg BMI-100kg BMI-150kg BMI-300kg BMI-500kg BMI-1000kg BMI-2000kg BMI-0.5t BMI-1t BMI-2t AMI称重传感器（适用于各种台秤、案秤） 型号:AMI-5kg AMI-6kg AMI-8kg AMI-10kg AMI-15kg AMI-20kg AMI-30kg AMI-35kg AMI-40kg AMI-50kg AMI-60kg AMI-100kg AMI-150kg AMI-200kg AMI-250kg AMI-300kg AMI-500kg AMIB称重传感器(适用于各种台秤、案秤) 型号：AMIB-8kg AMIB-10kg AMIB-15kg AMIB-20kg AMIB-30kg AMIB-50kg AMIB-60kg AMIB-75kg AMIB-100kg AMIB-200kg UDB称重传感器(适用于台秤、各种压式测力装置)
称重传感器的样式与应用 称重传感器是一种将质量信号转换成可测量的电信号输出的装置。简单的理解是，当力施加到称重传感器上时，质量信号将被转换成可测量的电信号，该电信号将通过电路输出到主板，以便由芯片进行处理和分析。然而，在使用传感器时，需要首先考虑传感器所处的工作环境，这对于正确选择称重传感器至关重要。它关系到传感器的正常运行、安全和使用寿命，甚至整个称重仪器的可靠性和安全性。 。 称重传感器运用于多个行业，为了满足各个行业的需求所以会有各种形状的传感器：S型称重传感器，单点式称重传感器，悬臂梁称重传感器，轮辐式称重传感器，双剪切梁式称重传感器，圆板式称重传感器，柱式称重传感器。 S型传感器上下平行梁和等应力工作梁组成，通过上下及对称辅助梁(8型)来进行力的传递。上下平行梁的根部尺寸较小，使之成为两平行柔性梁构成一框架，使它对垂直方向的力影响很小，使工作载荷垂直上下运动，准确地将力传递到工作梁上，使工作梁只感受垂直载荷，而对非工作力，力矩不敏感，这样就能有效地消除非工作力的影响。在两柔性梁之间为一等应力工作梁，测试应变计贴在中心梁平面的两边。由于等应力梁使应变计感受同一应变，桥路的输出为平均应力值的4倍，这样输出灵敏度较高，同时对贴片位置
要求 不高，贴片方便。 适用于吊钩秤、机电结合秤、料斗秤、料罐秤、包装秤、配料称重控制、试验机、力的监控及测量 单点传感器是基于平行四边形的原理，但是应该为应变仪的位置提供一个附加的中心横梁。从而完成测量平行四边形顶部和底部的梁和挠曲的任务。它的优点是应变仪离开位置时会受到偏心载荷的扭转作用。同时增加了结构的刚性。适用于自动轴重秤、无人零售柜、电子计价秤、小型平台秤等工业称重和生产过程称重。
目录 第一部分袋式过滤器设备的运行 1．说明 2．试运行 3．日常运行 4．过滤器设备技术性能参数表 第二部分袋式过滤器设备的维护 1．说明 2．安全问题 3．阀门 4．灰斗 5．卸灰输灰装置 6．清灰机构 7．滤袋 8．仪表 9．电气操作 第一部分袋式过滤器设备的运行 1．说明 一个性能优良的袋式过滤器，是大多数用户所期望的，但是，无论性能如何优良，如果对它的操作和维修要求了解不够、或者由责任心不强的工作人员管理的话，在短时间内也会变成性能低下的系统。同时，作为制造商来说，产品经常出现故障，不仅会不断地给业务上带来麻烦，并给人以维修费用增加、效率低下的不良印象。 另一方面，虽然选取的设备没有多少备用的能力，如果操作人员在操作与维护方面具有丰富的知识，能够很好地了解其设计上的特点，正常地进行操作与维护，就能够保持原设计的性能，充分发挥其效能，而且所需要的费用也会降到最低。 在进行设备的运转与维护时，必须按照这些说明书和资料所制定的操作规程与维护规程的规定进行工作。 为了能使袋式过滤器正确地运行，须注意以下事项： ⑴首先，用户必须选取最合适的袋式过滤器，才能降低运行与维护费用。应在定购之前，要很好地研究有关运转、测试仪表、维修等资料，再考虑合适的性能和年运行费用，来选择合适的装置。 ⑵必须按照设备制造商提供的说明书等资料中的要求进行运转。 ⑶要了解袋式过滤系统中包括那些部分。 ⑷要经常地、细致地注意滤袋的安装和工作状况。
⑸要注意进入袋式过滤器的烟气温度，一定使之在露点温度以上10℃～20℃运行。 袋式过滤系统的运行可分为：试运行和日常运行。首先，在进行试运行时，必须对系统的单一部件进行检查，然后作适应性运行，同时作一部分性能实验。其次，尽管进入了日常运行，仍然有必须经常进行检查的项目。进行这些检查对煤粉过滤器的正常运行是很有益的，尤其是在日常运行条件下，因负荷条件的变化对性能要产生一定的影响，所以先要明确操作程序，在设备投入使用后还要密切注意一段时间。 2．试运行 在新的袋式过滤器开始试运行前，必须对下列各项进行检查： ⑴风机的旋向、转速、轴承振动和温度。 ⑵管道的状况、系统的配套设备、过滤器本体是否漏气以及供水系统和供气系统等。 ⑶处理风量和各点的压力与温度是否与设计相符。 ⑷测试仪表的指示及记录是否正确。 ⑸要反复校验并确认所有安全装置都正常工作。 ⑹脉冲过滤器滤袋的检查： 滤袋在安装之初虽已调好，但在运行几天后，还必须检查滤袋的泄漏情况，因为由于温度和压力的变化、安装的问题以及反复的清灰，可能使某些滤袋的脱落现象。 ⑺新装滤袋的投运： 在开始运转的时候，常常会出现一些事先预料不到的情况，需要密切注意。例如，出现异常的温度、压力、水分等将给新装置造成损害，特别是这样的气体进入冷的过滤器时，在箱体和滤袋上可能发生水气凝结，造成滤袋堵塞和腐蚀。 另外，气体温度的急剧变化，对风机也有不良的影响，应避免这种情况。因为温度的变化，可能引起风机轴的变形，将形成不平衡状态，运行时就会引起振动。并且，在停止运行时，如温度急剧下降，再启动的时候也会有振动的危险。 设备的起动对在日常运行中保持系统的良好性能有着重要的作用，必须细心注意和慎重行事。 3、日常运行 袋式过滤器在日常运行中，由于运行条件会发生某些改变，或者出现某些故障，都将影响设备的正常运转和工作性能，要定期地进行检查和适当的调节，以尽力延长滤袋的寿命，降低运行费用，以期用最低的运行费用保持设计的最好性能。主要应注意以下一些问题。
管道过滤器的种类与用途 一、Y型过滤器 Y型过滤器属于管道粗过滤器，可用于液体、气体或其他介质大颗粒物过滤，安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用。当流体进入置有一定规格滤网的滤筒后，其杂质被阻挡，而清洁的滤液则由过滤器出口排出，当需要清洗时，只要将可拆卸的滤筒取出，处理后重新装入即可，因此，使用维护极为方便。 我公司所生产的Y型过滤器可根据客户具体要求（特殊压力、特殊口径）定制。Y型过滤器具有制作简单、安装清洗方便、纳污量大等优点。 Y型过滤器（SRYI型）螺纹Y型过滤器 夹套保温Y型过滤器衬氟Y型过滤器 技术参数规格尺寸mm 产品型号SRYI型口径L H 壳体材质WCB H2 304 316L 衬氟DN25 160 125
过滤芯件304 316L PTFE DN32 180 145 螺栓螺母20# 304 316L DN40 195 164 过滤精度10~300目DN50 215 186 密封垫片NER PTFE DN80 285 273 环境温度+450O C~-30O C DN100 300 306 公称压力0~10.0MPa 150~600LB DN150 380 400 连接形式法兰螺纹对焊DN200 480 470 法兰标准GB HG SH JB ANSI JIS DIN DN250 545 480 制造标准HGJ532-91 GB150-98 DN300 605 640 安装与维护： 1、Y型过滤器可以水平安装，也可以垂直安装，进出口方向与阀体上的箭头方向应保 持一致。 2、过滤器工作一段时间后，滤芯沉淀了一定的杂质，这时压力降增大，流速会下降， 需及时清除过滤器芯的杂质 3、清洗杂质时，特别注意过滤芯上的不锈钢钢丝网不能变形或损坏，否则，再装上去 的过滤器，过滤后介质的纯度达不到设计要求，压缩机、泵、仪表等设备会遭到破坏。 4、如发现不锈钢钢丝网变形或损坏，需马上更换。 二、篮式过滤器 篮式过滤器主要由接管、筒体、滤篮、法兰、法兰盖及紧固件等组成。安装在管道上能除去流体中的较大固体杂质，使机器设备（包括压缩机、泵等）、仪表能正常工作和运转，达到稳定工艺过程，保障安全生产的作用 当液体通过筒体进入滤篮后，固体杂质颗粒被阻挡在滤篮，而洁净的流体通过滤篮、由过滤器出口排出。当需要清洗时，旋开主管底部螺塞，排净流体，拆卸法兰盖，清洗后重 新装入即可。因此，使用维护极为方便。 直通平底篮式过滤器（SRBI型）直通弧底篮式过滤器（SRBII型）篮式过滤器
布袋式除尘器过滤风速的正确选择及设计计算方法 合理地在设计布袋袋式除尘器工作中选定除尘器的过滤风速十分重要。正确地选择过滤风速，不仅对于控制污染、保护环境有重要作用，而且对于提高设备处理含尘气体的能力，降低设备投资从而减少工程造价，也具有极重要的经济意义。那么，如何正确地选定过滤风速呢？下面请跟随笔者一起了解一下过滤风速选择偏低或偏高都有自己的优点和缺点。 过滤风速偏低时，可以提高除尘效率，增强清灰能力，延长清灰周期，从而延长滤袋使用寿命。但是，过滤风速选择偏低，就需要相应的增加除尘器的过滤面积和体积，由此将会带来设备的占地面积亦相应加大，投资增加的问题；过滤风速偏高时，可以减小过滤面积和体积，降低占地面积，降低投资。但是，过滤风速选择偏高，会影响除尘效率，增加清灰难度，过滤阻力增大，降低滤袋使用寿命，带来运行和维护费用增加的问题。实际上，选择风速是一项较复杂的工作，孤立地看待上述优点和缺点是远远不够的，它与粉尘性质、含尘气体的初始浓度、滤料种类、清灰方式有密切的关系。而正确选择过滤风速的关键，首先在于弄清粉尘及含尘气体的性质；其次还要正确理解和认识过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系。 首先，对于粉尘及含尘气体的性质应该掌握以下几点： 第一，要弄清粉尘的粘性。对布袋式除尘器，粘性的影响更为突出，因为除尘效率及过滤阻力在很大程度上取决于从滤料上清除粉尘的能力。 第二，要弄清粉尘的粒径分布。它是由各种不同粒径的粒子组成的集合体，单纯用平均粒径来表征这种集合体是不够的。 第三，应弄清粉尘的容重或堆积比重，即单位体积的粉尘重量。其中的单位体积包括尘粒本身体积、尘粒表面吸附的空气体积、尘粒本身的微孔、尘粒之间的空隙。弄清粉尘的容重，对通风除尘具有重要意义，因为它与粉尘的清灰性能有密切的联系。 第四，应弄清含尘气体的物理、化学性质，如温度、含湿量、化学成份及性质。 其次，对于过滤风速与除尘效率、过滤阻力、清灰性能三者之间的关系，可以从下述三方面来进行分析： 第一，过滤阻力方面。过滤风速的增减与过滤阻力的增减并不成正比，如果简单地用降低过滤风速的办法来达到降低过滤阻力从而降低运行费用的目的是错误的，因为过滤阻力的变化率较过滤风速的变化率小。 第二，除尘效率方面。我们知道，从除尘机理上说，有惯性效应(包括碰撞、拦截)和扩散效应。对粉尘粒径而言，粒径为1μm以下的微尘，借助扩散效应能有效地捕集，适当降低过滤风速可以提高除尘效率；粒径为5-15μm以内的粉尘，借助惯性效应能有效地捕集，提高过滤风速可以提高除尘效率。第三，清灰性能方面。粉尘的清灰性能与粉尘的性质，即粘性、粒度、容重有极大的关系。粉尘的粘性大、粒度小、容重小，清灰困难，过滤风速应取低一些，反之可取高一些。对某一确定的布袋除尘器，粉尘的清灰性能主要取决于粉尘及其含尘气体的性质，并不是所有的粉尘，只要过滤风速取低些，就可增强清灰能力。 此外，在滤料确定的情况下，降低过滤风速可以延长清灰周期，但是滤袋的寿命并不完全取决于清灰周期。因为当确定了某个过滤风速时，滤袋的不同地方过滤风速相差悬殊。 怎样计算选择袋式除尘器
SCAIME称重传感器 法国SCAIME主要分为:显示器，传感器、扭力计、引伸计、力传感器、位置传感器﹑压力或物位传感器。法国SCAIME公司生产传感器，SCAIME传感器接线盒，SCAIME称重传感器，SCAIME张力传感器，SCAIME放大器，SCAIME编码器，SCAIME扭矩传感器系列产品。用于化工，食品加工，冶金，航空，医疗，包装行业。 法国SCAIME轴销传感器从20千克至100吨 法国SCAIME单点式从200克至1500千克﹐高达6000d分度 法国SCAIME压力传感器从5吨到200吨﹐高达5000d分度 法国SCAIME弯曲梁-剪切梁从5千克到5000千克﹐高达6000d分度 法国SCAIME拉力/压力传感器从20千克到6000千克﹐高达2500d分度
1、应变片称重传感器：Epsimetal mV 额定量程：±500μm/m 精度等级：±0.5% 材质防护：合金钢，IP54 内部阻抗：输入1000Ω 使用温度：-40°C ~ +85°C 特殊应用：螺栓或胶水直接固定 2、应变片称重传感器：Epsimetal V 额定量程：±500μm/m 精度等级：±0.5% 材质防护：合金钢，IP54 内部阻抗：输入1000Ω 使用温度：-40°C ~ +85C 特殊应用：螺栓或胶水直接固定 法国SCAIME主要型号：
传感器：ATM-6B-10V-1-2ACB-05-CON 传感器接线盒：ALCJB-1，ALCJB-3，ALCJB-6 称重传感器：AG20C3SH5EF 张力传感器：SB30*2000 C3CH5e 放大器：CMJ-CEB BOITER 0-10V 编码器：F60×50 C3 5E，IPA50 扭矩传感器：DR2-5NM 称重显示器：IPE100 PLBOX、IPC50 PLBO、XIPC50 SSBOX、IPE50 Panel、IPE50 DIN、IPE50 XLR

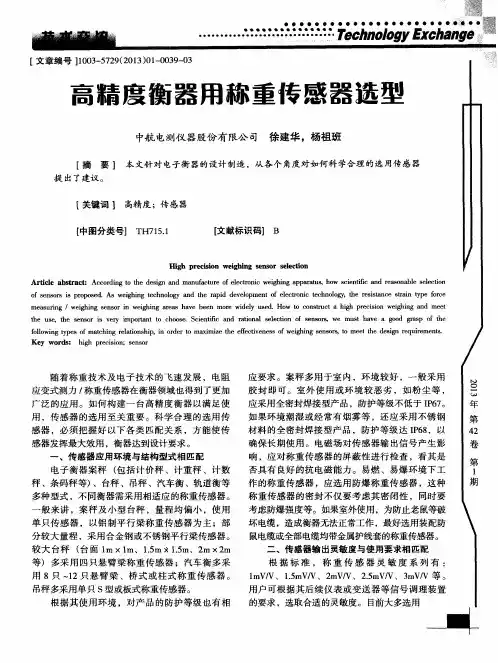

称重传感器选用的一般规则 在电子衡器中，选用何种称重传感器，要全面衡量。下面就称重传感器的结构形式、量程，准确度等级的选择上讲述一般要考虑的几个方面。 一、结构、形式的选择 选用何种结构形式的称重传感器，主要看衡器的结构和使用的环境条件。如要制作低外形衡器，一般应选用悬臂梁式和轮幅式传感器，若对外形高度要求不严，则可采用柱式传感器。此外，衡器使用的环境若很潮湿，有很多粉尘，则应选择密封形式较好的；若在有爆炸危险的场合，则应选用本质安全型传感器；若在高架称重系统中，则应考虑安全及过载保护；若在高温环境下使用，则应选用有水冷却护套的称重传感器；若在高寒地区使用，则应考虑采用有加温装置的传感器。在形式选择中，有一个要考虑的因素是，维修的方便与否及其所需费用，即一旦称重系统出了毛病，能否很顺利、很迅速的获得维修器件。若不能做到就说明形式选择不够合适。 二、量程的选择 称重系统的称量值越接近传感器的额定容量，则其称量准确度就越高，但在实际使用时，由于存在秤体自重、皮重及振动、冲击、偏载等，因而不同称量系统选用传感器的量限的原则有很大差别。作为一般规则，可有：*单传感器静态称重系统：固定负荷(秤台、容器等)+变动负荷(需称量的载荷)≤所选用传感器的额定载荷X70%*多传感器静态称重系统：固定负荷(秤台、容器等)+变动负荷(需称量的载荷)≤选用传感器额定载荷X所配传感器个数X70% 其中70%的系数即是考虑振动、冲击、偏载等因素而加的。 需要说明的是：首先，选择传感器得额定容量要尽量符合生产厂家的标准产品系列中的值，否则，选用了非标准产品，不但价格贵，而且损坏后难以代换。其次，在同一称重系统中，不允许选用额定容量不同的传感器，否则，该系统没法正常工作。再者，所谓变动负荷(需称量的载荷)是指加于传感器的真实载荷，若从秤台到传感器之间的力值传递过程中，有倍乘和衰减的机构(如杠杆系统)，则应考虑其影响。 三、准确度的选择 称重传感器的准确度等级的选择，要能够满足称重系统准确度级别的要求，只要能满足这项要求即可。即若2500分度的传感器能满足要求，切勿选用3000分度的。若在一称重系统中使用了几只相同形式，相同额定容量的传感器并联工作时，其综合误差为Δ，则有: Δ=Δ/n1/2(2—12) 其中：Δ：单个传感器的综合误差；n：传感器的个数。另外，电子称重系统一般由三大部分组成，他们是称重传感器，称重显示器和机械结构件。当系统的允差为1时，作为非自动衡器主要构成部分之一的称重传感器的综合误差(Δ)一般只能达到0.7的比例成分。根据这一点和式(2－－12)，自不难对所需的传感器准确度做出选择。 四、某些特殊要求应如何达到 在某些称重系统中，可能有一些特殊的要求，例如轨道衡中希望称重传感器的弹性变形量要小一些，从而可以使秤台在称量时的下沉量小些，使得货车在驶入和驶出秤台时，减小冲击和振动。另外，在构成动态称重系统时，不免要考虑所用称重传感器的自振频率，是否能满足动态测量的要求。这些参数，在一般的产品介绍中是不予列出的。因此当要了解这些技术参数时，应向制造商咨询，以免失误。
过滤器选型计算 Final revision by standardization team on December 10, 2020.
篮式粗过滤器选型计算 粗过滤器工艺计算 1. 总则 本工艺计算依据石油化工管道、泵用过滤器标准计算，参考标准SH/T 3411-1999《石油化工泵用过滤器选用、检验及验收》、HG-T 21637-1991 《化工管道过滤器》。本计算仅适用于过滤器内过滤面积及起始压降计算，过滤器壳体执行GB150标准，不在本计算内。 2. 过滤面积计算 依据SH/T 3411-1999标准，其规定的有效过滤面积定义为：过滤器内支撑结构开孔总面积减去开孔处滤网占据面积的净面积。因此计算有效过滤面积时考虑支撑结构的有效面积以及滤网的有效面积。根据标准要求，永久性过滤器的有效过滤面积与管道截面积之比不小于1.5。本项目的过滤器按照临时过滤器要求，有效过滤面积与管道截面积之比取不小于3.0。 2.1 管道截面积计算S1： 本项目过滤器进出口管道工程直径DN200，S1=（0.2/2）2×3.14=0.0314 m2 2.2 过滤器有效过滤面积计算S2： 按照标准要求面积比取3，即S2/ S1=3，即S2= S1×3=0.0314×3=0.0942 m2 2.3 过滤器过滤网面积计算 按照项目要求，过滤网要求0.8mm，表面积0.45m2。 本过滤器选择蓝式滤芯的表面积为0.56 m2，滤篮支撑结构开孔率取50%，滤网选24目（可拦截0.785mm以上颗粒），其有效开孔率为56%。因此本项目所选过滤器滤篮的有效过滤面积为S=0.56×0.5×0.56=0.157 m2，有效过滤面大于2.2计算结果0.0942 m2，因此在过滤面积上满足要求。
称重传感器工作原理 摘录时间:2009-12-6 22:07:20 深圳市秦合源科技有限公司 一、各传感器原理 压电传感器：基于压电效应的传感器。是一种自发电式和机电转换式传感器。它的敏感元件由压电材料制成。压电材料受力后表面产生电荷。此电荷经电荷放大器和测量电路放大和变换阻抗后就成为正比于所受外力的电量输出。压电式传感器用于测量力和能变换为力的非电物理量，如压力、加速度等(见压电式压力传感器、加速度计)。它的优点是频带宽、灵敏度高、信噪比高、结构简单、工作可靠和重量轻等。缺点是某些压电材料需要防潮措施，而且输出的直流响应差，需要采用高输入阻抗电路或电荷放大器来克服这一缺陷。配套仪表和低噪声、小电容、高绝缘电阻电缆的出现，使压电传感器的使用更为方便。它广泛应用于工程力学、生物医学、电声学等技术领域 应变传感器：应变传感器是国内外应用较广泛的一种,它是以电阻应变计为转换元件,将非电量如:力、压力、位移、加速度、扭矩等参数转换为电量。 光电传感器：将光信号转换成电信号的传感器 热电传感器：将热信号转换成电信号的传感器 电容式传感器原理 电容式传感器原理 二、各传感器应用 电容式压力传感器科学技术的不断发展极大地丰富了压力测量产品的种类，现在，压力传感器的敏感原理不仅有电容式、压阻式、金属应变式、霍尔式、振筒式等等但仍以电容式、压阻式和金属应变式传感器最为多见。 金属应变式压力传感器是一种历史较长的压力传感器，但由于它存在迟滞、蠕变及温度性能差等缺点，其应用场合受到了很大的限制。 压阻式传感器是利用半导体压阻效应制造的一种新型的传感器，它具有制造方便，成本低廉等特点，但由于半导体材料对温度极为敏感，所以其性能受温度影响较大，产品的一致性较差。
必知称重传感器数量和里程的选择方法 必知称重传感器数量和里程的选择方法； 称重传感器数量的选择是根据电子衡器的用途、秤体需要支撑的点数（支撑点数应根据使秤体几何重心和实际重心重合的原则而确定）而定。一般来说，秤体有几个支撑点就选用几只传感器，但是对于一些特殊的秤体如电子吊钩秤就只能采用一个传感器，一些机电结合秤就应根据实际情况来确定选用传感器的个数。 称重传感器量程的选择可依据秤的最大称量值、选用传感器的个数、秤体的自重、可能产生的最大偏载及动载等因素综合评价来确定。一般来说，传感器的量程越接近分配到每个传感器的载荷，其称量的准确度就越高。但在实际使用时，由于加在传感器上的载荷除被称物体外，还存在秤体自重、皮重、偏载及振动冲击等载荷，因此选用传感器量程时，要考虑诸多方面的因素，保证传感器的安全和寿命。 称重传感器量程的计算公式是在充分考虑到影响秤体的各个因素后，经过大量的实验而确定的。 公式如下： C=K-0K-1K-2K-3（Wmax+W）/N C—单个传感器的额定量程;W—秤体自重;Wmax—被称物体净重的最大值;N—秤体所采用支撑点的数量;K-0—保险系数，一般取值在1.2～1.3之间人;K-1—冲击系数;K-2—秤体的重心偏移系数;K-3—风压系数。 例如：一台30t电子汽车衡，最大称量是30t，秤体自重为1.9t，采用四只传感器，根据当时的实际情况，选取保险系数K-0=1.25，冲击系数K-1=1.18，重心偏移系数K-2—=1.03，风压系数K-3=1.02，试确定传感器的吨位。 解：根据传感器量程计算公式： C=K-0K-1K-2K-3（Wmax+W）/N 可知： C=1.25×1.18×1.03×1.02×（30+1.9）/4 =12.36t 因此，可选用量程为15t的传感器（传感器的吨位一般只有10T、15T、20t、25t、30t、40t、50t等，除非特殊订做）。 根据经验，一般应使传感器工作在其30%～70%量程内，但对于一些在使用过程中存在较大冲击力的衡器，如动态轨道衡、动态汽车衡、钢材秤等，在选用传感器时，一般要扩大其量程，使传感器工作在其量程的20%～30%之内，使传感器的称量储备量增大，以保证传感器的使用安全和寿命。 再次，要知道不同类型称重传感器的适用范围。 传感器型式的选择主要取决于称量的类型和安装空间，保证安装合适，称量安全可靠;另一方面，要考虑厂家的建议。厂家一般会根据传感器的受力情况、性能指标、安装形式、结构型式、弹性体的材质等特点规定传感器的适用范围，譬如铝式悬臂梁传感器适用于计价秤、平台秤、案秤等;钢式悬臂梁传感器适用于料斗秤、电子皮带秤、分选秤等;钢质桥式传感器适用于轨道衡、汽车衡、天车秤等;柱式传感器适用于汽车衡、动态轨道衡、大吨位料斗秤等。 最后，必知称重传感器等级的选择方法。 称重传感器的准确度等级包括传感器的非线形、蠕变、蠕变恢复、滞后、重复性、灵敏度等技术指标。在选用传感器的时候，不要单纯追求高等级的传感器，而既要考虑满足电子秤的准确度要求，又要考虑其成本。
