箱梁架设
5.1 技术准备
5.1.1 检查运梁便道、桥头路线应满足运梁车辆通行。
5.1.2 检查桥梁的中线、墩台里程、支座十字线、支承垫石高程及预埋件等竣工资料应符合设计要求。
5.1.3 检查支座螺栓孔深度、孔径及桥梁孔跨距离等。
监理用观察、尺量、检查测量记录并见证等方法全部检查。5.1.4 箱梁移交
由监理单位主持，制梁、架梁单位参加，共同对成品箱梁进行检查和交接。由制梁单位向架梁单位提供“箱梁移交检验记录”，并移交《箱梁制造技术证明书》。
成品箱梁检查的内容为：
1. 混凝土梁体、桥面、封端混凝土外观质量。
2. 梁体全长、跨度、梁高等外形尺寸。
3. 预埋件位置、中心线、板面平整度、清洁度。
4. 吊装孔位置、孔径、垂直度。
5. 梁体混凝土及管道压浆龄期。
6. 梁存放和运输支点位置必须符合设计要求，而且支点应位于同一平面上，同一端支点相对高差不得大于2mm，架设时吊点位置必须符合设计要求。监理用观察、尺量和水平仪等全部检查。
5.2 架设
5.2.1 箱梁架设落梁应采用支点反力控制，支承垫石顶面与支座底面间隙压浆硬化前，每个支点反力与四个支点反力的平均值之差
不得超过±5%。监理见证检查。
5.2.2 箱梁架设后的相邻梁跨梁端桥面之间，梁端桥面与相邻桥台胸墙顶面之间的相对高差不得大于10mm。预制箱梁桥面高程不得高于设计高程，也不得低于设计高程20mm。监理全部测量检查。
5.2.3 预制箱梁支承垫石顶面与支座低面间的灌浆厚度不得小于20mm，也不得大于30mm。灌浆料的拌合、灌注监理旁站。灌浆厚度监理全部检查。
5.2.4 梁体架设后应梁体稳固，梁缝均匀，梁体无损伤。监理用观察、尺量的方法全部检查。
5.2.5 箱梁就位检查允许偏差符合下表的要求。
箱梁就位检查允许偏差
5.2.6架桥机架梁施工的允许误差应符合下表的规定，成桥线型应符合设计要求。
架桥机架梁施工的允许误差
现浇简支箱梁安全质量控制 钱江北引桥为四线桥，一孔两片梁（杭长、杭甬），桥面宽度21.7m；杭北和石桥为双线桥，桥面宽12m，截面型式为单箱单室简支箱梁，梁端顶板底板腹板局部向内侧加厚，钱江北引桥底板还局部向外侧加厚。 现浇箱梁施工工艺流程为： 地基处理———场地硬化———搭设支架———根据设计梁底标高安装底模————支架预压———调整底模标高—安装支座、安装外侧模———底腹板箱梁钢筋绑扎———预应力波纹管安装———安装端模———安装内模———箱梁顶翼板钢筋绑扎——梁体混凝土浇筑———养护—脱内模———初张拉——终张拉———封端。 一、地基处理 地基处理是保持支架体系稳定的关键。要确保处理后的地基基底没有空洞、无软基下卧层等不良地质。 杭北和石桥特大桥有门式满堂架，需要地基处理。通常是将软弱地基换填(如石灰土、碎石、砖渣或片石等) ，用压路机碾压平整，要求压实度≥85%，无弹簧现象，视持力层情况在上面浇标号不底于C20的混凝土层，混凝土厚度一般为15~ 20 cm，将表面抹平并设 4%排水坡度，精心养护，同时须做好地面的排水处理，两侧设排水沟，避免由于地表水下渗造成地层下陷。 二、支架搭设 支架类型 钱江北引桥为钢管贝雷梁支架，杭北和石桥特大桥分门式满堂架和钢管贝雷梁支架。 1 进场材料的检验和搭设方案审查 在前期地基处理结束后，对进场材料进行检查合格，才能根据搭设方案和支架计算书的要求进行支架搭设。支架结构所用材料为钢结构，构件应符合国家有关部门的有关标准和要求。 搭设方案和支架计算书审查重点是： 1)支架应具有足够的承载力和整体稳定性：对支架的承载力和稳定性必须进行检算。支架设计检算应考虑以下荷载：梁体、模板、支架的重量；施工荷载；
架设箱梁安全技术交底(2021 版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0744
架设箱梁安全技术交底(2021版) 1、严格按照经审批的“架梁施工方案”组织施工，架梁前施工人员进行安全教育、安全技术交底。做到合理安排、分工合理、责任到人、确保安全。 2、架梁前必须检查落实如下工作： 1）应对架梁机的走行、液压、提升、制定系统和电气设备进行全面检查，符合要求后方可使用 2）横向轨道应有足够的强度和稳定性，轨距、水平良好且安装限位器 3）前支腿必须垂直安放 4）架桥机必须做好接地保护，接地电阻不大于4? 5）架梁人员高空作业处所应安装防护栏杆、系安全带、安装安全网。
3、架梁施工有关要求 1）参加架梁的人员均应符合高处作业健康规定的要求并持证上岗。 2）架梁设备均应执行定期保养和检修制度。 3）进入施工现场人员须带安全帽。上下传递物品或卸料时，下方应设专人保护，防止砸伤人员。 4）架梁时，在架梁范围内不得有人在梁下逗留，遇有道路要进行临时封锁防护。 5）大雪、大雨、大雾、六级以上大风等恶劣气候严禁架设。 6）夜间照明必须有足够的照明，工作灯应采用安全电压。 7）梁片纵移时，前后要设专人指挥，前吊梁平车与送梁车要同步走行。横移时尽量使梁片贴近桥墩台横移，移梁不得过快，松钩前必须将梁体正位并打好支撑，保证梁体稳定。边梁就位后，除在梁端进行支撑外，还需用导链在梁顶部向内斜拉与既有梁紧固。 8）每架完一孔梁后，要在两幅之间空挡处设置2-3道专用通道。通道应稳固，宽度不小于1米，且有牢固的护栏，两幅间设置安全
B13-07 XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX 监理实施细则 （现浇箱梁） 内容提要： 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师： 日期： 江苏省建设厅监制
一、专业工程特点 XXX大桥为大型城市水上交通景观桥，桥梁全长1202米，全桥分为主桥和引桥；主桥和引桥之间设10米宽观景平台，主桥中间也设一景观平台；主桥采用梁拱组合结构（共设两联），河中沙丘两侧对称布置，每侧各为9孔，9孔的跨径布置为27.5+45+50+55+60+55+50+45+27.5米，主桥总长830米；引桥分为东引桥和西引桥，东引桥采用一联35*4米和一联30*4米的现浇预应力混凝土等截面箱梁，西引桥采用一联30*4米的预应力现浇箱梁，引桥总长345米；桥梁起点K0+731.5-K1+368.989位于直线段，K1+368.989-终点桩号K1+933.5位于R=2200米的圆弧上。 XXX大桥按城市I级主干道实施，桥梁全宽55米(分两幅桥，各宽21.5米，中间预留12米)，桥梁横断面组成：3米人行道+4.5米慢车道+2米机非分隔带+11.5米快车道（双向六车道）+0.5米宽护栏+12米中间分隔带+0.5米宽护栏+11.5快车道（双向六车道）+2米机非分隔带+4.5米慢车道+3米人行道），箱梁总计10联，各桥箱梁结构形式如下： 1、主桥箱梁的结构形式和施工特点： 主桥上部结构为9孔一联梁拱组合体系。箱梁采用双箱单室结构，单箱底宽取6米，两箱净距4.5米，单箱外侧悬臂宽2.5米，内侧悬臂宽1.75米，两箱室通过1米宽后浇段连接成整体，单幅桥全宽21.5米。上拱结构跨中（墩顶）梁高由60米跨径的1.8米变化到27.5米跨径的1.6米。箱梁顶板厚度28厘米，底板厚度25厘米，腹板厚度50厘米，靠近横梁处腹板和底板适当加厚。桥面设单向1.5%横坡，通过腹板高度进行调整。箱梁上拱波梁底采用园曲线，曲线定位方式为三点确定圆弧，其中拱脚为距离墩中心某一距离的主拱肋上曲线上两点，另外一点为墩中心位置梁结构顶下部一定尺寸位置。 桥跨中心梁高由60米跨径的2.0米过度到27.5米跨径1.6米，其它55米跨径梁高2米，50米跨梁高是1.8米，45米跨梁高是1.6米。 标准箱梁跨中横断面构造如下图所示：
箱梁架设安全控制要点 姓名：XXX 部门：XXX 日期：XXX
箱梁架设安全控制要点 (1) 提梁安全措施： a提梁机必须通过国家质量监督检验机构的认证，在取得安全准用证后方可使用。 b、提梁前要检查模板上所有与梁体相连的螺栓、通风孔钢棒等材料是否与梁体脱离，确认脱离后应签字认可方可起吊。 c、起吊用螺杆要垂直插入吊孔，合理调整螺杆的长度，确保每个螺杆受力均匀。 d、梁体离开外模3050cm时应停止起吊，检查提梁机和梁体的安全状态，确认安全后方可提升、位移。 e、梁体移动时下方严禁站人。 f、梁体到位后要调整梁体的位置，确保梁体落在已安置好的橡胶支座上。 (2)运梁安全措施： a运梁车使用前须经过国家质量技术监督机构的认证，取得安全准用证后方可投入使用。 b、运梁通道必须经过硬化处理，路基能满足运梁车重载时的承重能力。 c、运梁通道中线应用醒目的色彩标识，以便车辆正常运行。 d、运梁车行驶过程中，严禁其他车辆在通道上行驶，运梁车前后必须有专人指挥车辆。 e、梁体进入架桥机下方空挡处，应调整好角度减速慢行。 (3)架梁安全措施：
a架桥机使用前必须经过国家质量技术监督机构的认证，取得安全准用证后方可投入使用。 b、架桥机过跨时应严格按照其操作规程进行作业，过跨到位后支腿下的枕木应垫牢实，枕木应选择结实的梨木或杂木。 c、架桥机起吊梁体平稳后暂停待运梁车开出去方可喂梁，梁体移到墩身的准确位置后，缓慢下放直到落在永久支座上经检测后方可停止落钩。 d、待支座内填充砂浆达到一定强度后方可摘钩。 e、梁体跨公路、既有线施工时，应派专人指挥交通，以防落物伤人、伤车。必要时应在公路、既有线上方搭设棚子隔离。 f 、整个架梁过程中，指挥人员应站在视线开阔的安全地方指挥，其他无关人员严禁进入施工现场。
连续梁施工质量控制要点 一、固结及支架控制要点 1）墩顶梁段临时固结约束，必须形成刚性体系，能承受中支点处最大不平衡弯矩和竖向支点反力。 2）临时固结可采用临时支墩与临时支座，临时支座与0#块通过预埋精扎螺纹钢筋或粗钢筋锚固方式来实现主墩与0#块的固结。 3）临时支墩可以采用钢管或钢管砼柱，采用时要和梁底固结设计，钢管或钢管砼柱要支立在箱梁腹板梁底位置，梁底要预埋钢板，钢板要锚固箱梁砼中。 二、支座安装控制要点 1）施工单位审核活动支座和固定支座平面布置图。 2）检查预留孔平面位置、孔位、深度。 3）检查支承垫石表面凿毛，清除预留孔中杂物。 4）检查支座上下座板是否水平安装固定。 5）锚栓孔，垫石顶面与支座板底面内压浆采用重力式压浆，自由高度大于3米,压力不小于1MPa。 三、0#块施工质量控制要点 墩顶现浇梁段（0#段）是悬灌的关键梁段，结构复杂，施工难度大，为三向预应力，管道多、钢筋密，技术要求及质量要求高，施工前要了解掌握整个梁的预应力管道布置情况和张拉步骤。
1）检查模板平整度，钢度，强度及稳定性，检查保护层厚度，垫块质量，数量，检查拉筋安装情况。 2）检查模板拼装缝隙，错台，几何尺寸是否满足设计要求。 3）检查锚固端，预留孔截面位置孔径和孔数，检查通风孔、泄水孔。 4）审核支架方案时支架杆件强度安全系数应大于1.3，抗倾覆稳定系数应大于1.5，具有足够的承载力和整体稳定性。 5）钢筋制作安装检查控制 ①钢筋绑扎前由测量人员复测模板的平面位置及高程，其中高程包括按支架计算挠度所设的预拱度，无误后方可进行钢筋绑扎。 钢筋安装程序：底板及腹板钢筋—安装纵向、竖向管道—安装内模、端模板—安装顶板底钢筋—安装横向、纵向预应力管道-安装顶板上层钢筋。 ②检查综合接地钢筋及连接钢筋、防撞墙、声屏障，接触网支柱即拉线预埋质量，检查挂蓝施工预埋件等情况。 6）预应力管道安装检查控制 ①预应束波纹管安装 a、检查纵向波纹管布置情况，三向预应力管道调整原则是先钢筋，后竖向、再横向保持纵向预应力管道位置不动。 b、钢束管道位置用定位钢筋固定，定位钢筋网片牢固焊接在钢筋骨架上，如管道位置与骨架相碰时，应保证管道位置不变。 c、波纹管的接头长度不小于30cm。
梁板监理控制要点 近期，各标段预制梁板质量存在下滑现象，为保证梁板的施工质量，特下发此监理要点，望各驻地办认真执行、落实，使各标段的梁板预制质量在短期内能够有显著提高： 1、预制施工准备： 审查施工组织设计；检查人员、设备、材料到位情况；抽检进场的砂石、水泥、钢筋等材料的质量、规格；审核砼配合比；检查验收外模、端模和底模。 2、模板安装检查： 检查模板是否按照批准的方案安装，支撑系统是否牢固；检查模板的刚度、强度和稳定性，拼装是否平整，拼缝是否严密。 3、钢筋制作、安装： 检查钢筋骨架是否与设计相符；检查钢筋骨架的稳定性、刚度和焊接等是否与规范要求相符；检查保护层厚度，保护层垫块是否按各级指挥部要求设置、绑扎固定；检查预埋件的位置和数量。 4、浇筑砼施工： 检查施工配比是否为批准的配合比；检查砼的工作性，检查砼浇筑顺序；检查砼的振捣效果；随机取样制作砼抽检试件；砼浇筑进行旁站监理。 5、模板拆除、砼养护：
拆除模板前应进行砼试件抗压强度试验，满足相应要求方可同意拆除；模板拆除后检查砼的表观质量；检查梁板洒水湿润养护的频率和时间。 6、移梁、存放： 检查移梁过程中梁体临时支撑和支承情况以及存放后梁体的临时支承是否稳固；检查存梁场地基处理及排水系统是否满足存放要求；控制存梁高度和总层数；检查梁体标志是否符合规定。 7、附：成品梁（板）质量检验评定实测项目，外观鉴定: 外观鉴定： 1、混凝土表面平整，颜色一致，无明显施工缝。
2、混凝土表面不得出现蜂窝、麻面，如出现必须修整；裂缝宽度超过设计规定或设计未规定时超过0.15mm必须处理。 3、梁体内不得遗留建筑垃圾、杂物、临时预埋件等。 大丽高速第四总监办 2011年11月20日

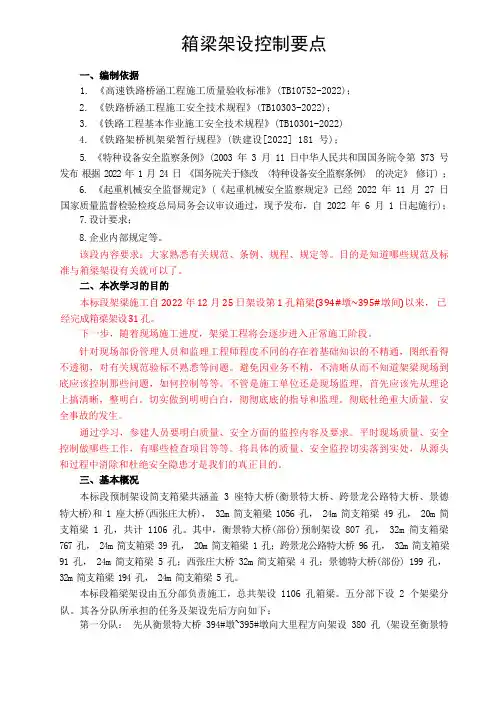

箱梁架设控制要点 一、编制依据 1.《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）； 2.《铁路桥涵工程施工安全技术规程》（TB10303-2009）； 3.《铁路工程基本作业施工安全技术规程》（TB10301-2009） 4.《铁路架桥机架梁暂行规程》（铁建设［2006］181号）； 5.《特种设备安全监察条例》（2003年3月11日中华人民国国务院令第373号公布根据2009年1月24日《国务院关于修改〈特种设备安全监察条例〉的决定》修订）； 6.《起重机械安全监督规定》（《起重机械安全监察规定》已经2006年11月27日国家质量监督检验检疫总局局务会议审议通过，现予公布，自2007年6月1日起施行）； 7.设计要求； 8.企业部规定等。 该段容要求：大家熟悉有关规、条例、规程、规定等。目的是知道哪些规及标准与箱梁架设有关就可以了。 二、本次学习的目的 本标段架梁施工自2014年12月25日架设第1孔箱梁（394#墩～395#墩间）以来，已经完成箱梁架设31孔。 下一步，随着现场施工进度，架梁工程将会逐步进入正常施工阶段。 针对现场部分管理人员和监理工程师程度不同的存在着基础知识的不精通，图纸看得不透彻，对有关规验标不熟悉等问题。避免因业务不精，不清楚从而不知道架梁现场到底应该控制那些问题，如何控制等等。不论是施工单位还是现场监理，首先应该先从理论上搞清楚，整明白。切实做到明明白白，彻彻底底的指导和监理。彻底杜绝重大质量、安全事故的发生。 通过学习，参建人员要明白质量、安全方面的监控容及要求。平时现场质量、安全控制做哪些工作，有哪些检查项目等等。将具体的质量、安全监控切实落到实处，从源头和过程中消除和杜绝安全隐患才是我们的真正目的。 三、基本概况 本标段预制架设简支箱梁共涵盖3座特大桥（衡景特大桥、跨景龙公路特大桥、景德特大桥）和1座大桥（西庄大桥），32m简支箱梁1056孔，24m简支箱梁49孔，20m简支箱梁1孔，共计1106孔。其中，衡景特大桥（部分）预制架设807孔，32m简支箱梁767孔，24m简支箱梁39孔，20m简支箱梁1孔；跨景龙公路特大桥96孔，32m简支箱梁91孔，24m简支箱梁5孔；西庄大桥32m简支箱梁4孔；景德特大桥（部分）199孔，32m简支箱梁194孔，24m简支箱梁5孔。 本标段箱梁架设由五分部负责施工，总共架设1106孔箱梁。五分部下设2个架梁分队。其各分队所承担的任务及架设先后方向如下： 第一分队：先从衡景特大桥394#墩～395#墩向大里程方向架设380孔（架设至衡景特
1、现浇箱梁施工工艺 现浇箱梁采用满堂支架法现浇。主要施工步骤：地基处理→支架搭设→箱梁底模安装→支架预压→安装侧模→绑底板钢筋、腹板钢筋及预应力管道安装→浇筑底腹板混凝土→混凝土养生→上内模、内支架、及顶模→绑顶板钢筋→浇筑顶板混凝土→养生、穿钢束→张拉钢束→压浆、封锚→拆底模→拆支架→桥面系。 现浇箱梁施工工艺见下图： 2、地基处理： 详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。 3、支架立杆位置放样： 详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。 4、满堂支架搭设：
详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。 5、支架预压： 为消除支架及模板的非弹性变形和基础的沉降，同时为验证支架的安全和预拱 度值的准确性，底模板安装完毕后需进行支架预压。预压材料采用袋装粘土或 河砂或碎石，预压荷载为箱梁自重及各种施工荷载之和，加载前每5m设置一个沉降观测断面，每断面设左、右两个观测点。具体预压荷载见下表： 支架预压观测：完成观测点布设后，预压前对观测点全面进行一次观测，完成 加载后的前两天，每天对支架沉降量观测不少于两次，以后每天观测一次。 预压稳定判断：预压周期为7d~14d，每天对观测点的观测结果进行计算，当连 续两天的观测累计降沉小于1mm时，可判断为支架预压已达到稳定状态。 其他详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。 6、支撑系统强度与刚度计算: 详见《预应力混凝土现浇箱梁满堂支架专项施工方案》。 7、支座安装: 支座安装前将墩、台支座位置处的混凝土表面清理干净，用干硬性水泥砂浆抹平，使顶面四角高差不得大于2mm以保证全部面积上压力均匀。对支座进行全 面检查，检查支座零部件是否有丢失和损坏，并对支座进行全面清洗，在安装 前保持清洁。 支座安装时，将支座中心线位置标在垫石上，支座准确的安放在垫石上，要求 支座中心线与垫石中心线相重合，预留孔内采用环氧砂浆灌缝。支座组装时， 预埋钢垫板必须埋置密实，与支座间平整密贴。支座上、下各部件纵、横向必须对中，当安装温度与设计温度不同时，活动支座上下各部件错开的距离必须 与计算值相等；安装纵向活动支座时，其上、下座板的导向挡块必须保持平行，交叉角不得大于5′。支座顺桥中心线必须与主梁中心线重合或平行，支座与上、下部构造的连接可用地脚螺栓锚固。用地脚螺栓连接时，支座下座板与地 脚螺栓应按设计要求做好，再浇上混凝土。支座上板与墩台的连接则预留地脚 螺栓孔，孔的尺寸大于地脚螺栓直径，深度稍大于地脚螺栓的长度，孔中浇筑 环氧树脂砂浆，于初凝前插进地脚螺栓并带好螺母，其外螺母顶面的高度不得 大于螺母的厚度，待砂浆完全凝固后，再拧紧螺母。 8、模板安装 ①支架搭设：预压完毕后，测量人员测出底模标高，根据观测的沉降情况 计算出各点的预留沉降量，与设计要求的各跨预拱度进行叠加，然后进行标高 调整。通过调整天托高度调整底模，达到预控标高（跨中向上预留2.5cm预拱度，按二次抛物线设置），然后进行底模铺设。（标高调整方案将在支架预压 完成后上报监理工程师）
一、编制依据 现浇梁工程施工相关规、标准；设计文件和图纸；已批准的工程承包合同和监理合同及监理规划；已批准的施工组织、专项施工方案等。 二、工程特点及其技术、质量标准 (一)工程概况 至城际轨道交通项目管段现浇梁混凝土等级采用C50。管段只有GZH-1标中铁十四局有现浇梁施工，施工段起讫里程为：GDK0+000～GDK9+920，由于起点2.5km改线暂时不考虑，除去起点2.5km，共有20～30米双（单）线简支梁219孔，全部采用移动模架逐孔现浇法施工。主要工程数量待设计图纸下发后补充完整。支架现浇连续箱梁施工难度大，技术要求高，为管段桥梁重点工程之一。综合考虑因素，施工单位将简支梁预制架设方案改为移动模架现浇方案。 工程地质 (1)至城际轨道交通项目地处东江下游，总体地势呈东北高，西南低，沿线地貌为东江三角洲平原、冲积平原、剥蚀丘陵及东江冲积平原。地势多平坦开阔，三角洲平原河道纵横交错。 地层岩性描述如下： 沿线露出地面的地层主要为人工填土层、第四系全新统、下第三系、侏罗系下统、前震旦系下统及加里东侵入岩地层，自新至老描述为：人工填土层（Q4ml）:主要分布于城镇地带，以黏性土及碎石类土，厚度不一，小于5m。 第四系全新统（Q4）：海积、冲积、洪积层，薄厚不均，丘间谷地及东江三角洲平原主要为黏性土、粉细砂层及淤泥质土，现代河床中分布有中粗砂砾、卵石土及淤泥质土。 残积层（Q el）：分布广泛，于丘陵区直接出露地表，平原处多被冲积层覆盖。主要为褐红色、褐黄色粉质粘土，硬塑状为主。 下第三系（E）：分布于三角洲平原区、市区一带，紫红色凝灰质砂岩夹
砾岩、含砾砂岩、泥质砂岩，与下伏地层呈不整合接触。 侏罗纪下统（J1）:分布于常平东～惠环一带。砂岩、页岩、凝灰质砂岩，局部为安山质凝灰岩。 前震旦系（PZ1）：分布于剥蚀丘陵区大道～常平一带，为一套混合岩及混合岩化变质岩系。岩性为混合片麻岩、云母石英片麻岩等，厚度大于720m，大部分为变质混合片麻岩。 加里东侵入岩：分布于三角洲与丘陵的过渡带，为花岗闪长片麻岩。 (2)不良地质与特殊岩土 1、不良地质 沿线的不良地质主要为局部的溜塌、滑坡及地震区。 ①局部溜塌、滑坡 本线路走廊无重大不良地质现象，但本区地质构造发育，丘陵区地层岩性杂乱，地表松散覆盖层及全、强风化层较厚，雨季受台风、暴雨影响，沿线高陡边坡地段存在诱发溜塌、滑坡的可能。 ②地震区 东江三角洲洪梅至大道段地震动峰值加速度为0.10g，该段的地震设防烈度为Ⅶ度，为高烈度地震区，本地段发育有海冲积相的饱和砂土（粉土、粉细砂等），多呈松散～稍密状态，黏粒含量较少，地下水位一般埋藏较浅，根据《铁路工程抗震设计规》（GB50111-2006）进行液化判别，饱和粉细砂多属轻微～中等液化土。 2、特殊岩土 沿线的特殊岩土主要为人工填土、软土。 ①人工填土 人工填土分布于地表，填土主要有种植土、素填土、杂填土等，成分有黏性土、碎石、砂石及建筑垃圾等。填土厚度不一。 ②软土
主要监理控制目标和控制要点 一、通过对各类相关文件的分析，我们制定了如下的监理控制目标： 1、质量目标：按照招、投标文件、相关施工设计图、施工技术规范、评定标准的要求和监理服务合同的规定及相关承诺，科学开展监理工作，确保预应力砼连续箱梁施工，质监站综合评分90分以上。 2、进度目标：按照业主和总工期的要求，确保x月x日前，全部箱梁施工合拢，x月x 日前高架桥贯通。 3、投资控制目标：严格按照工程量清单的规定和施工设计图的要求，做好相关施工监理记录，如实对工程量实施审核、计量。 4、安全、文明施工监理目标： （1）安全目标：特种作业人员持证上岗，严格按照施工技术方案组织工程施工；重大安全施工事故为零； （2）文明施工目标：严格按照建设主管部门关于文明施工的要求实施监理，争创文明工地。 二、通过对相关的施工技术规范、施工设计图纸以及承包人提交的施工组织设计和专项施工技术方案研究分析，我们制定了以下监理控制的要点： 1、连续箱梁施工准备阶段监理要点 （1）检查承包人的施工备料情况
①砂、石、水泥及添加剂的备料检查，承包人应在施工前充足备料，进料前应会同试验监理工程师通过取样试验选定料源，材料进场后按规定的验收批量和频率进行抽样试验。对不合格的材料坚决不准用于工程。现场的混凝土搅拌站、水泥库、沙石堆场等应通盘考虑不得相互混杂，对周围环境造成污染和危害。验收批量和抽样试验按下列规定进行： 1)水泥取样批量：同一水泥厂、同品种、同强度等级、同一生产时间、同一编号的水泥为一验收批。当用于混凝土构件时，袋装水泥不超过200t为一批进行材质抽检，若水泥受潮或存放时间超过3个月，应重新取样检验，并按其复验结果确定能否使用。 2) 砂、石取样批量：同产地、同规格，每400m3或600t为一批，不足上述数量者亦为一批进行材质抽检。 3)外加剂，必须是经过有关部门检验并附有检验合格证明的产品，其质量应符合现行《混凝土外加剂》(GB8076)的规定，使用前应复验其效果，使用时应符合产品说明及本规范关于混凝土配合比、拌制、浇筑等各项规定以及外加剂标准中的有关规定。 ②预应力钢绞线、锚具、夹具、连接器、波纹管、支座、模板支架钢管及扣件等材料除审查出厂质保书及试验报告外，应送有资质的检测单位检测，并按下列规定进行验收： 1)预应力钢绞线、普通钢筋、锚具、夹具和连接器验收批的划分：在同种材料和同一生产工艺条件下，锚具、夹具应以不超过1000 套组为一个验收批，连接器以不超过500套组为一个验
共享知识分享快乐 箱梁架设控制要点 一、编制依据 1?《高速铁路桥涵工程施工质量验收标准》（TB10752-2010）; 2?《铁路桥涵工程施工安全技术规程》（TB10303-2009）; 3?《铁路工程基本作业施工安全技术规程》（TB10301-2009） 4?《铁路架桥机架梁暂行规程》（铁建设]2006] 181号）； 5?《特种设备安全监察条例》（2003年3月11日中华人民共和国国务院令第373号公布根据2009年1月24日《国务院关于修改〈特种设备安全监察条例〉的决定》修订）； 6. 《起重机械安全监督规定》（《起重机械安全监察规定》已经2006年11月27日 国家质量监督检验检疫总局局务会议审议通过，现予公布，自2007年6月1日起施行）； 7. 设计要求； 8. 企业内部规定等。 该段内容要求：大家熟悉有关规范、条例、规程、规定等。目的是知道哪些规范及标 准与箱梁架设有关就可以了。 二、本次学习的目的 本标段架梁施工自2014年12月25日架设第1孔箱梁（394#墩?395#墩间）以来，已经完成箱梁架设31孑L。 下一步，随着现场施工进度，架梁工程将会逐步进入正常施工阶段。 针对现场部分管理人员和监理工程师程度不同的存在着基础知识的不精通，图纸看得不透彻，对有关规范验标不熟悉等问题。避免因业务不精，不清楚从而不知道架梁现场到底应该控制那些问题，如何控制等等。不论是施工单位还是现场监理，首先应该先从理论上搞清楚，整明白。切实做到明明白白，彻彻底底的指导和监理。彻底杜绝重大质量、安全事故的发生。 通过学习，参建人员要明白质量、安全方面的监控内容及要求。平时现场质量、安全控制做哪些工作，有哪些检查项目等等。将具体的质量、安全监控切实落到实处，从源头和过程中消除和杜绝安全隐患才是我们的真正目的。 三、基本概况 本标段预制架设简支箱梁共涵盖3座特大桥（衡景特大桥、跨景龙公路特大桥、景德特大桥）和1座大桥（西张庄大桥），32m简支箱梁1056孔，24m简支箱梁49孔，20m简支箱梁1孑L,共计1106孔。其中，衡景特大桥（部分）预制架设807孔，32m简支箱梁767孔，24m简支箱梁39孔，20m简支箱梁1孑L;跨景龙公路特大桥96孔，32m简支箱梁91孔，24m简支箱梁5孔；西张庄大桥32m简支箱梁4孔；景德特大桥（部分）199孔，32m 简支箱梁194孔，24m简支箱梁5孔。 本标段箱梁架设由五分部负责施工，总共架设1106孔箱梁。五分部下设2个架梁分队。其各分队所承担的任务及架设先后方向如下： 第一分队：先从衡景特大桥394#墩?395#墩向大里程方向架设380孔（架设至衡景特
S26公路东延伸新建工程JL1标 （S26-1、1D标）预应力工程 监理实施细则 建设单位：上海沪申高速公路建设发展有限公司设计单位：上海城市建设设计研究院 同济大学建筑设计研究院 施工单位：中国中铁四局（集团）有限公司 监理单位：上海浦桥工程建设管理有限公司 编制人： _______________ 审批人: 2013年04月 预应力工程监理实施细则 一、工程概况 1、工程总概况 本工程位于G2 京沪高速公路与G50 沪渝高速公路之间，西起G1501上海绕城高速公路东至G15沈海高速公路，途径青浦区香花桥街道、重固镇和华新镇。 主线高架为高速公路，西起G1501公路东至G15公路，桩号范围K- 1+980?K10+624,全长，道路红线宽为60m双向6车道加硬路肩；沿线立交4座：G1501立交、赵重立交、嘉松立交、G15立交。
