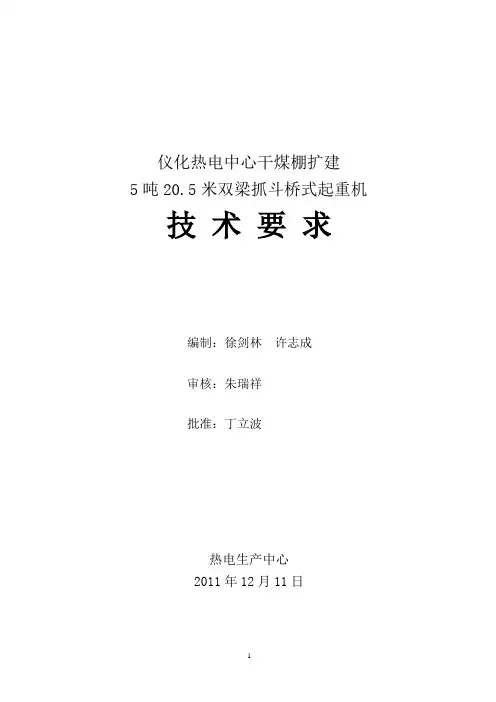

仪化热电中心干煤棚扩建
5吨20.5米双梁抓斗桥式起重机技术要求
编制：徐剑林许志成
审核：朱瑞祥
批准：丁立波
热电生产中心
2011年12月11日
1 总则
1.1 本技术要求是对5t抓斗起重机设备的最低限度要求。作为起重机采购技术规范,在买方与卖方共同修改及确认后即成为订货合同技术附件。
1.2 卖方对本技术要求的严格遵守并不意味着可以解除其对起重机及其附属设备的正确设计、选材、制造等以及满足规范的工艺技术要求的责任。所有设备均应正确设计和制造，在正常工况下均能安全、持续运行，而不应有过度的应力、振动、温升、磨损、腐蚀、老化等其它问题，并提供一整套能符合规范要求的机组和辅助设备。买方欢迎卖方提供优于本技术要求的先进、成熟、可靠的设备及部件。买方一般不接受带有试制性质的部件，如果采用带有试制性质的技术，必须征得买方的同意。设备零部件应采用先进、可靠的加工制造技术，应有良好的表面几何形状及合适的公差配合。所有外购配套件必须选用优质、节能、先进的产品，并有生产许可证及产品检验合格证，严禁采用国家公布的淘汰产品。对重要部件需取得买方认可或由买方指定。卖方应对外购部件及材料进行检验，并对其质量负责。
1.3 本技术要求所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。本技术要求经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。卖方应提供符合本采购技术规范和有关工业标准的优质产品。本技术要求中有任何的不确切之处，并不能解除制造厂对所提供设备的质量及工况所应承担的责任。
1.4 卖方的责任范围包括保证买方有关技术文件所规范的起重机及其附属设备能够在规范的技术要求条件下安全正常工作。卖方应负责所规范的供货范围内的设计并成套供货。卖方的责任包括整套机组（含驱动装置）各方面的协调工作，并及时提交买方要求的图纸资料和数据等。卖方的责任包括保证期和保修期卖方应尽的责任。
2 安装条件
2.1 设备安装位置：带顶棚的储煤场
2.2 现场条件：符合本项目起重机设备的最低条件及安装条件。
2.3 公用工程条件:
电压：380V/220V 相数：3P 频率：50HZ
2.3 抓取物料: 粒度小于200mm的煤炭。
3 设备要求
3.1 性能参数
双梁抓斗桥式起重机型号：QZ-5t-20.5m
额定起重量：5t
跨度：20.5m
起升高度：12.5m
工作级别中级电机防护等级：IP54， F级绝缘
运行长度：94m 起重量：5t
起升速度：40.2m/min 开闭：40.2m/min
小车运行：44.6 m/min
大车运行：94 m/min
电动机：
起升：YZR250M-8/30kW 开闭：YZR250M-8/30 kW
小车运行：YZR132M2-6/3.7Kw
大车运行：YZR160L-6/7.5Kw
减速机：
起升：JZQ500-IV-3C 开闭：JZQ500-IV-3C
小车运行：ZSC400-I-1
大车运行：ZQ400- VI-1/2
制动器（电力液压制动器）
起升：YWZ-300/45 开闭：YWZ-300/45
小车运行：YWZ-100/18
大车运行：YWZ-200/25
卷筒：
起升：φ400mm开闭：φ400mm
钢丝绳：
起升：6w(19)-13.5-170-I 开闭：6w(19)-13.5-170-I
操纵方式：驾驶室操纵
3.2 主要零部件
3.2.1钢丝绳的安全系数不小于5.6，钢丝绳除应符合GB/T24811-2009《起重机和起重机械钢丝绳选
择》的规定外，还必须有出厂合格证；
3.2.2卷筒直径与钢丝绳直径的比值不低于20，卷筒不得有裂纹，卷筒上钢丝绳应可靠地固定于卷筒上，并易于更换；
3.2.3滑轮直径与钢丝绳直径的比值不应小于22.4，滑轮槽应光洁平滑，不得有裂纹或损伤钢丝绳的缺陷，滑轮应有防止钢丝绳跳出轮槽的装置；
3.2.3制动器的制动安全系数应不低于1.75，各零件应无裂纹，弹簧不得出现塑性变形，制动器各绞点应转动灵活，制动器应有符合操作频率的热容量；
3.3 焊接
3.3.1 焊接坡口应符合 GB985 和 GB986 的规范。
3.3.2 焊接件在焊接前应清除表面的污物,焊缝外部不得有目测可见的缺陷，这些缺陷按 GB6417 的分类为：裂纹、空穴、固体夹杂、未焊透、未熔合、形状缺陷及上述以外的其他缺陷。
3.3.3 主梁受拉区的翼缘板，腹板的对接焊缝应进行无损探伤,射线探伤时应不低于GB3323 规范的ΙΙ级,超声波探伤时应不低 JB1152 中规范的I 级。
3.4 材料
3.4.1 起重机所采用的材料应是全新的。具有钢铁厂合格证书、材质分析报告、热处理及机械性能测试报告。对入厂的材料，尤其是重要受力结构部件用材，必要时制造厂应进行复检。不允许使用机械性能和化学成份不合格的材料及陈旧废次材料。
3.4.2 起重机零部件的材料选择应符合数据表对材料的要求,若有偏差应提出代材原因的书面报告，由买方确认方有效。
3.4.3 起重机中钢板和冲剪件应清除毛刺,不得有裂纹、凹纹、皱纹等缺陷。
3.4.4 铸造件应进行消除内应力处理,并不应有缩孔、夹砂、裂纹等缺陷、冒口，翅片应消理干净，并铲平、磨平。
3.4.5 锻件不应有夹层、折叠、裂纹、锻伤、结疤。
材质表
3.5
走道、平台的净空应不小于2米。阶梯应采用斜梯，倾角（与水平夹角）45-550。栏杆高度不得小于1050mm，中间设横杆，横杆间距在350mm内，底部设趾板，高度不小于100mm。走道、阶梯踏板采用镀锌网格板。栏杆颜色为桔黄色。
3.6驾驶室
驾驶室房顶和围壁板厚不小于3mm,门窗框采用铝合金材料，玻璃采用防眩光钢化玻璃，厚不小于6mm，司机室内配1.5匹格力冷暖空调一台。司机室应有良好的隔音措施，噪声控制在70分贝以内。室内配灭火器、照明灯及36V、220V、380V电源插座。应设置一把可调节高度和前后距离的椅子，座位的布置应便于司机出入。
3.5 电气技术要求
3.5.1 5t抓斗起重机总电源供电应采用滑触线。
3.5.2 起重机上的配线除弱电系统外，均因采用额定电压不低于500V的铜芯多股电线或电缆，且截面面积不小于1.5mm2。
3.5.3 起重机上的配线应排列整齐，导线两端应牢固地压接相应的接线端子，并标有明显的接线编号。
3.5.4 起重机上电缆敷设应符合下列要求：
（1）应按电缆引出的先后顺序排列整齐，不宜交叉，强弱电电缆宜分开敷设，电缆两端应有标牌；
（2）固定敷设的电缆应卡固，支持点距离不应大于1m；
（3）电缆固定弯曲敷设时，其弯曲半径应大于电缆外径的5倍；电缆移动敷设时，其弯曲半径应大于电缆外径的8倍。
3.5.5 电缆或电线穿过钢结构的孔洞处，应将孔洞的毛刺去掉，并应采取保护措施；穿线钢管管口应加装护口套，应使管口向下或其他防水措施。
3.5.6 照明装置的安装应符合下列要求：
（1）起重机主断路器切断电源后，照明不应断电。
（2）照明回路应设置专用零线或隔离变压器，灯具应固定，运行时无剧烈摆动。照明应符合相关规定要求。
4 质量与检验
4.1 设计、制造遵守的主要标准及规范
GB/T14405 《通用桥式起重机》
GB/T3811 《起重机设计规范》
GB6067 《起重机械安全规程》
JB1306 《电动单梁起重机》
GB/T5905 《起重机试验规范和程序》
GB/T7592 《通用桥式起重机限界尺寸》
GB/T10183 《桥式和门式起重机制造及轨道安装公差》
GB/T14407 《通用桥式和门式起重机司机室技术条件》
GB/T17908 《起重机和起重机械技术性能和验收文件》
JB/T53442 《通用桥式起重机产品质量分等》
JB/T53473 《起重机制动器用电力液压推动器产品质量分等》
GB50256-96 《电气装置安装工程起重机电气装置施工及验收规范》
GB50168-92 《电气装置安装工程电缆线路施工及验收规范》
GB50169-92 《电气装置安装工程接地装置施工及验收规范》
GB50170-92 《电气装置安装工程旋转电机施工及验收规范》
GB50171-92 《电气装置安装工程盘、柜及二次回路结线施工及验收规范》
GB50254-96 《电气装置安装工程低压电器施工及验收规范》
GB50257-96 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》
GB50258-96 《电气装置安装工程1KV及以下配线工程施工及验收规范》
GB50259-96 《电气装置安装工程电气照明装置施工及验收规范》
GB50150-91 《电气装置安装工程电气设备交接试验标准》
其设计、制造、检验及试验等均符合相关国家最新标准和规范。如本技术要求中所列标准不是最新国标，请按照最新国标进行；如卖方设计、制造遵守的主要标准及规范与本技术要求中所列标准有冲突，请按照最优、最好要求进行。
4.2 工厂检验与现场开箱检验
4.2.1 由卖方供应的所有合同设备/部件(包括分包与外购)，在生产过程中都须进行严格的检验和试验，出厂前须进行部套和/或整机总装和试验。所有检验、试验和总装(装配)必须有正式的记录文件。以上工作完成之后，合格者才能出厂发运。卖方还应在随机文件中提供合格证和质量证明文件。
4.2.2 货物到达目的地后，卖方在接到买方通知后应及时到现场，与买方一起根据运单和装箱单对货
物的包装、外观及件数进行清点检验。如发现有任何不符之处经双方代表确认属卖方责任后，由卖方处理解决。当货物运到现场后，买方应尽快开箱检验，检验货物的数量、规格和质量。买方应在开箱检查前3天通知卖方开箱检验日期，卖方应派遣检验人员参加现场检验工作，买方应为卖方检验人员提供工作和生活方便。如检验时，卖方人员未按时赴现场，买方有权自行开箱检验，检验结果和记录对双方同样有效，并作为买方向卖方提出索赔的有效证据。如买方未通知卖方而自行开箱或每一批设备到达现场6个月后仍不开箱，产生的后果由买方承担。
4.2.3 现场检验时，如发现设备由于卖方原因(包括运输)有任何损坏、缺陷、短少或不符合合同中规范的质量标准和规范时，应做好记录，并由双方代表签字，各执一份，作为买方向卖方提出修理/或更换/或索赔的依据；如果卖方委托买方修理损坏的设备，所有修理设备的费用由卖方承担；如果由于买方原因，发现损坏或短缺，卖方在接到买方通知后，应尽快提供或替换相应的部件，但费用由买方自负。
4.2.4 卖方如对上述买方提出修理、更换、索赔的要求有异议，应在接到买方书面通知后3天内提出，否则上述要求即告成立。如有异议，卖方在接到通知后7天内，自费派代表赴现场同买方代表共同复验。
4.2.5 如双方代表在会同检验中对检验记录不能取得一致意见时，可由双方委托权威的第三方检验机构/双方权威检验机构联合进行检验。检验结果对双方都有约束力，检验费用由责任方负担。
4.2.6 由于卖方原因而引起的设备或部件的修理或更换的时间，以不影响项目起重机工程建设进度为原则，但最迟不得晚于发现缺陷、损坏或短缺等之后15天内。
4.2.7 买方对到货检验的货物提出索赔的时间，不迟于货物抵达项目起重机工程设备储放场之日起的1个月
4.2.8上述各项检验仅是现场的到货检验，尽管没发现问题或卖方已按索赔要求予以更换或修理均不能被视为卖方应承担的质量保证责任的解除。
5 油漆、标志
5.1 油漆
5.1.1 钢结构和电气设备等的油漆将满足有关规范和标准的要求。
5.1.2卖方保证所采用的油漆具有较好的性能，起重机经过长期使用后不会发生漆面的退色、脱落现象。另外，卖方将提供适量备用油漆，用于起重机运输及安装过程中油漆破损后的修补；
5.1.3 设备出厂前喷涂2层底漆3层面漆，总厚度75-105μm。面漆颜色为桔黄色。
5.2 起重机标志
5.2.1 在起重机主梁跨中居外位置应设置明显的起重量吨位牌，在吨位牌上应标出：
◆额定起重量；
◆制造厂名和厂标、商标。
5.2.2 在起重机司机室内明显位置应安装起重机标牌，标牌上的内容应有：
◆起重机名称；
◆起重机主要性能参数；
◆起重机型号或标记；
◆制造日期或生产编号；
◆制造厂名。
6 买方厂内验收
卖方应严格按照国家有关标准、企标和标书的承诺进行生产检验。设备在生产过程中，买方有权对设备进行生产验收，卖方应提供方便。设备出厂前，应通知买方验收，验收合格后，方可出厂。
7 设备安装调试、取证
7.1设备（包括轨道、滑触线）由卖家负责安装、调试
7.2负责办理江苏省（或扬州市）技术监督局的安装开工报告、验收报告和使用许可证，提供所有申报资料和证书，并承担相应的费用。
8随机资料
8.1技术资料6套(电子文档3套)，包括以下内容：
设备总图、部件图、传动系统图、润滑图表、易损件图、电气原理图、电器柜接线图、电气元件的现场位置图、接线图等图纸，易损件、外购件名细，机械和电气操作说明书等。
提供制造厂提供的产品合格证书、产品说明书、安装图纸等技术文件。
提供安装技术记录（包括设备检查、安装质量检查记录）。
提供调整试验记录（包括设备校验记录、线路绝缘电阻、接地电阻测试记录和试运转记录等）。
提供设计文件、产品质量合格证明、安全保护装置的型式试验合格证明等。
提供备品备件交接清单。
9 培训
设备安装调试结束后，卖方要为买方提供相应的操作、维护培训。训应能使操作人员和设备维修人员掌握设备操作、维护、维修 ,保证设备能正常运行并能排除设备的一般性故障。
10售后服务
10.1 质保期一年。质保期内，因卖方制造所引起的产品质量问题，由卖方免费修理或更换，因买方使用不当造成起重机损坏，卖方优先提供配件和修理义务。质保期外优惠提供易损件。
10.2 售后服务人员义务无偿向买方提供技术咨询、技术培训及解答其它产品相关问题。
附件1 供货范围
1.一般规范
1.1 本附件规范了合同设备的基本供货范围。卖方保证提供的设备为全新的、先进的、成熟的、完整的和安全可靠的，且设备的技术经济性能符合买方的要求。
1.2 卖方应提供详细供货清单，清单中依次说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和（或）数目不足，卖方须在执行合同时补足。
2 卖方的基本供货范围是提供一台功能完整的起重机设备和材料，其具体项目如下，
起重机供货清单（本表数量为套/每台）
3 提供随机备品备件及专用工具。
附件2 分包与外购
要求厂家按以下分包与外购表选择外购件。
分包与外购表
