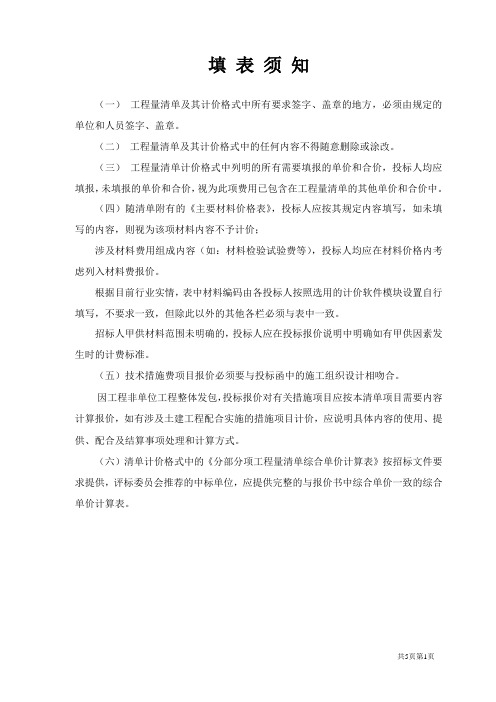

填表须知
（一）工程量清单及其计价格式中所有要求签字、盖章的地方，必须由规定的单位和人员签字、盖章。
（二）工程量清单及其计价格式中的任何内容不得随意删除或涂改。
（三）工程量清单计价格式中列明的所有需要填报的单价和合价，投标人均应填报，未填报的单价和合价，视为此项费用已包含在工程量清单的其他单价和合价中。
（四）随清单附有的《主要材料价格表》，投标人应按其规定内容填写，如未填写的内容，则视为该项材料内容不予计价；
涉及材料费用组成内容（如：材料检验试验费等），投标人均应在材料价格内考虑列入材料费报价。
根据目前行业实情，表中材料编码由各投标人按照选用的计价软件模块设置自行填写，不要求一致，但除此以外的其他各栏必须与表中一致。
招标人甲供材料范围未明确的，投标人应在投标报价说明中明确如有甲供因素发生时的计费标准。
（五）技术措施费项目报价必须要与投标函中的施工组织设计相吻合。
因工程非单位工程整体发包，投标报价对有关措施项目应按本清单项目需要内容计算报价，如有涉及土建工程配合实施的措施项目计价，应说明具体内容的使用、提供、配合及结算事项处理和计算方式。
（六）清单计价格式中的《分部分项工程量清单综合单价计算表》按招标文件要求提供，评标委员会推荐的中标单位，应提供完整的与报价书中综合单价一致的综合单价计算表。
总说明
工程名称：XX公司物流仓储基地－钢型材及板、管材堆场库（钢构工程）
一、工程概况：本清单不包括土建工程内容；建筑面积10685.04m2（其中：檐高7m以内4994.41m2，13m内5690.63m2）均为单层钢结构工程，局部分隔钢混结构（层高4.65m～4.35m）；施工工期要求：自2007年月～月，共个月；施工场地较低，需考虑施工现场雨季防水因素。
二、招标范围：工程施工图上除土建工程以外所示意或涉及的全部钢构及屋面、排水工程的制作、运输、安装及与钢构连接或相关的项目。
三、施工图注明在混凝土或砖砌体中预埋的锚栓（不含螺帽及垫板）、墙柱拉接筋列入土建项目，不在本清单内列项；但施工图未明确要求预埋的内容，均按钢构工程预安装或钻孔后安装等方法考虑。
四、编制依据：
1、施工图：XX工程设计有限公司2007年4月10日设计的《XX公司物流仓储基地－钢型材库及钢材板材、管材堆场库》建施1#~7#、结施01#~12#施工图。
2、计价依据：《浙江省建设工程计价规则(2003版)》、《浙江省建设工程施工取费定额(2003版)》、《浙江省建筑工程预算定额(2003版)》，《建设工程工程量清单计价规范（GB50500－2003）》、《浙江省建设工程工程量清单计价指引》。
五、其他有关说明：
1、本工程为工程量清单招标，计价方式按GB50500－2003规定采用综合单价法计价，具体计价规则按相应计价依据规定办法实施。
2、因设计图纸设计深度原因，且尚未经过图纸会审、交底工作，本清单部分项目在编制时通过与设计人员联系，部分内容以口头答复形式予以确定（见后续具体内容），除此以外尚有不明确的内容，编制人按工程性质及常规做法作适当估计和调整（调整、估计内容仅供招投标人参考，如被采用时编制方不承担工程设计规范符合性要求责任）。
3、本清单包括完成施工图纸所示范围内除土建清单列项以外的全部工程。凡施
工图纸所示范围未明确具体做法、尺寸的内容，均以本清单所列项目作投标报价依据，投标人有不同理解和方案的，应另行提交备报方案作询标辅助资料；实际施工由业主会同设计、施工单位另行确定具体做法，工程实施内容和数量以工程实际确定为准，实际不发生的或发生数量、具体做法、规格等涉及计价因素不同的，业主与承包方的结算应按合同条款约定，实际实施因素是否调整合同总价以及调整规则按招标文件有关条款执行，对子目组成内容、规格等局部标准不同的，应仅对不同组成部分作出调整，其余不得对投标报价有任何变动调整。
4、清单编制具体说明
4.1、钢结构工程：
4.1.1、设计要求的刚架柱、梁焊缝作二级检验标准探伤，因未明确具体方法要求，本清单按X光透视探伤列项，投标人可以按自身确定方案列入报价。
4.1.2、按设计要求钢构件采用机械除锈，考虑当地情况及成本要求，本清单对结构件按喷砂除锈列项考虑，对屋面工程中的构件未注明机械除锈，由投标人自行确定方案列入报价，但除锈等级应符合设计要求。
4.1.3、刚架柱、梁H形断面均按钢板制作考虑，如投标人采用成品H型钢，自行列入报价考虑。
4.1.4、中跨柱上XC－1上的I18电缆滑触线按通长布置考虑列入本清单，如实际由设备安装单位施工的，应予以扣除；XC－1上I12.6工字钢与钢柱连接的L75×6按单侧一只考虑计算。
4.1.5、凡梁、柱节点采用高强螺栓的，除并入柱内计算的悬臂梁以外，高强螺栓均并入梁内列项；
结施说明三、4.（2）要求刚架与屋面构件、支撑连接螺栓表面镀锌处理，投标人应按镀锌螺栓考虑列入报价。
4.1.6、因设计未明确各支撑连接节点，详图中楔形垫块按半圆形钢制考虑，具体尺寸由投标人确定列入报价。
4.2、屋面工程：
4.2.1、○1轴、○27轴檩条、天沟均按至钢柱外侧平齐考虑计算；结施屋面檩条布
置平面图中A轴柱顶无檩条，但建施06＃图节点○1、○4在柱顶外沿均有檩条，按与设计联系，口头答复按节点增加一根檩条LT1，与柱内檩条之间增加一根φ12圆钢直拉条，总长845，两端螺纹丝口参照其他拉条做法。
4.2.2、屋面山墙、天沟外侧包角、包封均按0.5厚彩钢板考虑；结施06＃图○2节点天沟外应有彩钢板包封，并按包至挑梁底考虑。
4.2.3、彩钢板颜色设计未注明，暂按蓝色考虑；品牌不作要求，由投标人按设计规定规格在报价中确定考虑。
4.2.4、屋脊盖板估同屋面按0.6厚彩钢板考虑，屋脊托板按1厚普通钢板考虑，结施12＃屋脊构造节点图中LT4应为LT2，本清单按LT2考虑计算
4.2.5、根据结施9＃图有关尺寸，结施12图中C2撑杆尺寸总长按1600计算，T5圆钢直拉条总长按800计算；
4.2.6、屋面檩条布置图（一）在○C轴、○B轴侧按檩条布置尺寸C1应为C2才符合，本清单按C2考虑计算。
4.2.7、屋面泛水板均按0.5厚镀锌白铁考虑在相应屋面工程项目内列项。
4.2.8、○13轴两侧屋面板不同以墙体位置划分计算，但檩条、拉条等配件按○13轴轴线划分；○12～○13轴之间的檩条按穿入墙体搁至○13轴刚架梁上考虑。
4.2.9、○C～○D采光带设计按图集选用节点，其中需要工程单体设计明确的内容因设计未予以明确，本清单考虑内容见项目描述，其中铝型材、U型铝件未列具体规格，由投标人按自身方案确定考虑列入报价。
4.2.10、部分尺寸因设计要求现场实际为准，屋面部位展开尺寸如与实施尺寸不同的，应在报价组合内考虑；
4.2.11、屋面各配件防腐、油漆参照天沟内做法考虑列项。
4.3、雨披工程：
4.3.1、○A轴、○D轴雨披高度因设计建施05与建施06图不符（前者为顶标高、后者为底标高），实际高度由现场确定，不同高度如涉及价格的，由投标人考虑列入报价。
4.3.2、雨披面板宽度按一块玻璃钢瓦长度考虑以1.8m计算工程量；
雨披檩条经设计人员核对后口头通知暂按中跨屋面（C200×70×20×2.2）檩条
规格计算，实际不同尚需修改时，雨披单位面积中檩条含量调整，价格以投标人考虑列入报价的为准。
4.4、雨水管工程：
4.4.1、设计要求○B轴、○C轴落水管至低层屋面上的出水口处加垫1.5m钢板，但厚度未明确，本清单按1厚普通薄钢板考虑计算，在排水管项目内组合列项。
4.4.2、○A轴、○D轴落水管需排除室外，设计说明选用99浙J15图集节点，但图集无此管道穿墙构造节点做法，本清单按各管至地面标高接45°弯头后加接短管至室外散水面止考虑计算。
4.4.3、因天沟（TG3）设计未要求分段留缝设置，故○D轴处落水管按同○A轴布置考虑，伸缩缝（○14轴）及建施04＃图屋面平面○D/○17轴设计标注二只落水口处均按一只落水口、一根落水管计算；
建施04图说明第1条“雨水管间距均为6m”与屋面平面中○B轴、○C轴不符，该说明按只适用于A轴、D轴考虑，○B轴、○C轴按平面布置计算。
4.4.4、排水管安装固定、连接件及低屋面钢垫板按99浙J15图集注明并参本工程说明，应做二道红丹防锈漆及二道氯磺化聚乙烯防腐。
4.5、油漆工程：设计说明中构件表面防腐做法与图中局部有所不同，本清单编制按照具体部位不同估计不同涂层遍数，具体见清单列项、描述部位及内容。
4.6、其他：设计要求工程使用过程定期油漆维护，按业主使用后自行承担实施考
虑。
5、投标人应在投标报价说明中对有关项目（如：屋面排水、钢构件与土建交替施工、替代施工等内容）发生时，涉及工、料、机、费的计价口径，如不予明确的，一律按报价中所列工、料、机、费计价口径计算，消耗量按投标报价人说明采用的定额及其规则为准。
