微孔过滤膜有：混合纤维素滤膜（CA-CN）、格栅膜、硝酸纤维素（CN）、醋酸纤维素（CA）、尼龙（JN）等滤膜，其孔径范围在0.15-5.0微米之间，是精细过滤工序中的必备产品。
一、微孔过滤膜主要特点：
1、亲水性好、适用于PH3-10的液体过滤；
2、孔隙率高：70-80%，孔径分布均匀；
3、薄膜厚度：100-160μm；
4、滤速快、吸附少、无介质脱落；
5、外观呈白色，平整、光滑、无针孔。
二、不同材料微孔滤膜性能和应用一览表
材质符号主要性能应用
混合纤维素CA-CN ①孔隙率高，截留效果好
②不耐有机溶液和强酸、
强碱溶液
③性价比高。
①实验室、小生产工艺中除菌、除微粒的过
滤
②水体中大肠肝菌群的测定；
③2微米和5微米的滤膜还用于油料过滤。
格栅膜G/CA-CN 是在超净混纤膜上印上网格，以
方便对截留物计数，用于微粒、
细菌的检测，作为培养基组成份，
均匀准确，是实验室、质检部门
进行微生物检测的理想产品。
①水体中大肠肝菌群的测定；
②医用工业中微生物的检测。
硝酸纤维素CN 对蛋白等生物大分子吸附力强①医学研究及诊断的细菌培养和生物工程
②DNA-RNA杂交实验和检定；
③做液闪测定、放射性示踪物的超净制备
④电泳、微量元素分析等。
醋酸纤维素CA 对蛋白吸附比较低；
①适用于低分子醇类、油脂类溶液的过滤
②科研中特殊成分的分析测定
尼龙JN 耐碱性和有机溶液
聚醚砜PES 通量大、对蛋白吸附力较低
聚偏二氟乙
烯PVDF
①是疏水性膜，不吸潮，易恒重
②能反复热压消毒，性能不变③
质地薄、流速快④耐化学腐蚀、
耐氧化⑤酒精处理后变为亲水
膜。
①醇、酸、烷烃、芳香烃、卤代烃等溶剂除
去微粒，提高试剂级别②空气中悬浮微粒的
净化和发酵工业中空气除菌，③油类中不溶
物的净化和固体微粒的重量分析④非特异
性蛋白的分离和提纯⑤水溶液的浓缩，化学
物质的分离和回收。
聚四氟乙烯PTFE 耐酸、碱性强聚丙烯PP 深层过滤
玻璃纤维膜BF 流速快、耐高温①空气污染监测；
②生物大分子沉淀物的过滤；
③滤膜前预过滤。
三、产品规格：
过滤精度（μm）：0.15、0.22、0.45、0.65、0.8、1.2、2.0、5.0
四、使用方法：
1、清洗：使用前用蒸馏水清洗滤膜，然后在70-80℃蒸馏水中浸泡4小时，或在常温蒸馏水中浸泡12小时；
2、消毒：（本滤膜在出厂前未经消毒，因此使用前需作灭菌处理）
将清洗后的滤膜放入滤器中一起进行蒸汽热压灭菌处理120℃三十分钟，也可采用其它灭菌方法处理。
3、过滤液体时滤膜必须处于湿润状态，否则将影响过滤速度。
若因灭菌处理使滤膜呈干燥状态，需用无菌水润湿后使用。
五、运输与保存：
☆纤维素滤膜为易然品，在运输和贮存时要远离火源；
☆微孔滤膜必须在常温和相对湿度60%条件下避光保存，
若因干燥导致滤膜失水卷曲，则只须浸泡处理后即可使用。
性能特点：
·标定孔隙率：70～80%，孔径分布均匀。
·薄膜厚度：100～160μm 。 ·流速快、截留效果好。 ·吸附少、无介质脱落。
·灭菌：非灭菌包装，高压灭菌121℃/30min 。
混合纤维素膜（MCE ）
产品型号 滤膜直径 单位（张/盒）
购买
说明
1013100-X Φ13mm 100 ·主要性能：① 孔隙率高，截留效果 好 ②亲水性好，水通量大③不耐有机 溶液和强酸、强碱溶液 ④性价比高 ·应用：① 实验室、小生产工艺中 除菌、除微粒的过滤②培养基、培 养液的除菌过滤 ③水体中大肠肝菌 群的测定
·可选孔径：0.1μm 、0.22μm 、 0.45μm 、0.65μm 、1.0μm 、 3.0μm 、5.0μm ·外观：白色 ·厚度：100-140μm
·最高工作温度(Water)：75℃ ·最小起泡点(Water)： 0.22μm:3.5bar ； 0.45μm:2.3bar ·流速(Water.bar)： 0.22μm:10ml/min/cm2； 0.45μm:22ml/min/cm2
1025100-X Φ25mm 100 1035100-X Φ35mm 100 1047100-X Φ47mm 100
1050100-X Φ50mm 100 1060100-X Φ60mm 100 1090050-X Φ90mm 50 1100050-X Φ100mm 50 1140050-X Φ140mm 50 1150050-X Φ150mm 50 1180050-X Φ180mm 50 1200050-X Φ200mm 50 1300050-X
Φ300mm
50
尼龙膜（Nylon ）
产品型号 滤膜直径 单位（张/盒）
购买
说明
2013100-X Φ13mm 100 ·主要性能：①亲水性好，强度高 ②耐碱性水溶液和有机溶剂 ·应用：①液体澄清、除菌过滤及 微粒滤除 ②食品行业饮料、酒等
2025100-X Φ25mm 100 2035100-X Φ35mm 100 2047100-X
Φ47mm
100
2050100-X Φ50mm 100
终端过滤 ③ 医药行业生物和血浆 的终端过滤 ④墨水的终端过滤。 注意事项：不能用于酸溶液和卤烃、 芳烃等溶液的过滤。·可选孔径：0.1μm 、0.22μm 、
0.45μm 、0.65μm 、1.0μm 、 3.0μm 、5.0μm ·外观：白色 ·厚度：100-120μm
·最高工作温度(Water)：100℃ ·最小起泡点(Water)： 0.22μm:3.4bar ； 0.45μm:2.2bar ·流速(Water.bar)： 0.22μm:22ml/min/cm2； 0.45μm:46ml/min/cm2
2060100-X Φ60mm 100 2090050-X Φ90mm 50 2100050-X Φ100m m 50 2142050-X Φ142m m 50 2150050-X Φ150m m 50 2200050-X Φ200m m 50 2293050-X Φ293m m 50 2300050-X
Φ300m m
50
聚醚砜膜（PES ）
产品型号 滤膜直径 单位（张/盒）
购买
说明
3013100-X Φ13mm 100 ·主要性能：①亲水性膜，通量大 ②对
蛋白吸附力低，提高蛋白回收率
·应用：① 医药行业生物和血清的过滤
、大输液抗菌素等终端过滤 ②食品行业
饮料、酒等终端过滤 ③超纯水终端过滤
·注意事项： ①不能用于酮类、酯类、
油类等极性溶液的过滤 ②不能用于卤化
碳氢化合物的过滤 ③不能用于高浓度酸 的过滤
·可选孔径：0.1μm 、0.22μm 、
0.45μm 、0.65μm 、
0.8μm 、1.2μm ·外观：白色 ·厚度：100-120μm ·最高工作温度(Water)：100℃
3025100-X Φ25mm 100
3047100-X Φ47mm 100
3050100-X Φ50mm 100 3060100-X Φ60mm 100 3090050-X Φ90mm 50 3100050-X Φ100m m 50 3142050-X Φ142m m 50 3150050-X Φ150m m 50 3200050-X Φ200m m 50 3293050-X
Φ293m m
50
3300050-X
Φ300m m
50
·最小起泡点(Water)： 0.22μm:4.3bar ； 0.45μm:3.0bar ·流速(Water.bar)： 0.22μm:35ml/min/cm2； 0.45μm:60ml/min/cm2
聚偏二氟乙烯膜（PVDF ）
产品型号 滤膜直径 单位（张/盒）
购买
说明
4013100-X Φ13mm 100 ·主要性能：①疏水性膜，不吸潮，易 恒重②蛋白吸附强③耐化学腐蚀、耐 氧化④乙醇或异丙醇处理后变为亲水膜 ·应用：①Western 和Southern 转移及 蛋白测序②酸、醇、烷烃、芳香烃、卤 代烃等溶剂除去微粒③空气中悬浮微粒 的净化和发酵工业中空气除菌④油类中 不溶物的净化和固体微粒的重量分析 ·可选孔径：0.1μm 、0.22μm 、 0.45μm 、0.65μm 、1.0μm 、 3.0μm 、5.0μm ·外观：白色 ·厚度：100-120μm
·最高工作温度(Isopropanol )：100℃ ·最小起泡点(Isopropanol )： 0.22μm:1.2bar ； 0.45μm:0.8bar
·流速(Isopropanol .bar)： 0.22μm:9ml/min/cm2； 0.45μm:17ml/min/cm2
4025100-X Φ25mm 100 4047100-X Φ47mm 100
4050100-X Φ50mm 100
4060100-X Φ60mm 100 4090050-X Φ90mm 50 4100050-X Φ100m m 50 4142050-X Φ142m m 50 4150050-X Φ150m m 50 4200050-X Φ200m m 50 4293050-X Φ293m m 50 4300050-X
Φ300m m 50
聚四氟乙烯膜（PTFE ）
产品型号 滤膜直径 单位（张/盒）
购买
说明
5013100-X Φ13mm 100 ·主要性能：①疏水性膜，耐高温 ② 耐强酸、强碱性溶液 ③化学兼容性好 ，耐绝大多数化学溶剂 ⑤乙醇或异丙 醇处理后变为亲水膜
·应用：①食品行业发酵罐、储罐、配 料罐无菌排气过滤 ②溶剂除菌过滤 ③ 压缩空气除菌过滤 ④电子工业高纯气 体过滤 ⑤蒸汽过滤 注意事项：不能用 于卤烃、芳烃、汽油、无水乙烷的过滤 ·可选孔径：0.1μm 、0.22μm 、 0.45μm 、0.65μm 、1.0μm 、 3.0μm 、5.0μm ·外观：白色 ·厚度：100-160μm
5025100-X Φ25mm 100
5047100-X Φ47mm 100
5050100-X Φ50mm 100 5060100-X Φ60mm 100 5090050-X Φ90mm 50 5100050-X Φ100m m 50 5142050-X Φ142m m 50 5150050-X
Φ150m m
50
5200050-X Φ200m
m
50
·最高工作温度(Isopropanol)：100℃
·最小起泡点(Isopropanol)：
0.22μm:1.2bar；
0.45μm:0.8bar
·流速(Isopropanol.bar)：
0.22μm:24ml/min/cm2；
0.45μm:83ml/min/cm2
5293050-X Φ293m
m
50
5300050-X Φ300m
m
50
格栅膜(Grid)
产品型号滤膜直
径
单位（张/盒）购买说明
6025100-X Φ25mm100
·主要性能：在超净混纤膜上印上网格，
以方便对截留物计数，用于微粒、细菌
的检测，作为培养基组成份，均匀准确
，是实验室、质检部门进行微生物检测
的理想产品
·应用：①水体中大肠肝菌群的测定；
②医用工业中微生物的检测
·可选孔径：0.22μm 、0.45μm
6035100-
X
Φ35mm100
6047100-
X
Φ47mm100
6050100-
X
Φ50mm100
硝酸纤维素膜（CN）
产品型号滤膜直径单位（张/盒）购买说明
7025100-X Φ25mm100
·主要性能：①对蛋白、核酸、
多糖、
抗体抗原等生物大分子吸
附力强②亲
水性好，渗透时间适中③
吸附力强，
点上的抗体抗原集中不扩
散
·应用：①医学研究及诊断
的细菌
培养和生物工程
②DNA-RNA 杂交实验
和检定③做液闪测定、放
射性示踪物
的超净制备④电泳、微量
元素分析等
⑤生物大分子印迹、免疫斑
点实验
⑥免疫试剂盒
·可选孔径：0.22μm 、
0.45μm 、
0.65μm 、0.8μm 、1.2μm
·外观：白色
·厚度：100-140μm
7035100-
X
Φ35mm 100 7047100-
X
Φ47mm100 7050100-
X
Φ50mm100 7060100-
X
Φ60mm100 7090050-
X
Φ90m m 50 7100050-
X
Φ100mm50 7812020-
X
80×120mm 20 7816020-
X
80×160mm 20 7160020-
X
160×160mm 20 7200020-
X
200×200mm 20 7240020-
X
240×240mm 20
7300020-X 300×300mm 20
·最高工作温度(Water)：
75℃
醋酸纤维素膜（CA）
产品型号滤膜直
径
单位（张/盒）购买说明
8025100-X Φ25mm100
·主要性能：①对蛋白吸附比较低②
亲水性好，较强的化学兼容性
·应用：①适用于低分子醇类、油脂
类溶液的过滤②抗菌素、球蛋白、
疫苗血清及组织培养基等过滤③液
体除菌、微粒过滤
·可选孔径：0.22μm 、0.45μm 、
0.65μm 、0.8μm 、1.2μm
·外观：白色
·厚度：100-140μm
·最高工作温度(Water)：75℃
8035100-
X
Φ35mm100 8047100-
X
Φ47mm100 8050100-
X
Φ50mm100 8060100-
X
Φ60mm100 8090050-
X
Φ90mm50
8100050-X Φ100m
m
50
8812020-X 80×120
mm
20
8816020-X 80×160
mm
20
8160020-X 160×160
mm
20
8200020-X 200×200
mm
20
8240020-X 240×240
mm
20
8300020-X 300×300
mm
20
玻璃纤维膜（BF）
产品型
号
滤膜直径单位（张/盒）购买说明
9025100-X Φ25mm100
·主要性能：流速快、耐高温
·应用：①空气污染监测②生物
大分子沉淀物的过滤③滤膜前预过滤
·可选孔径：1.2μm 、2.0μm、
5.0μm
·外观：白色
·厚度：300μm
·最高工作温度(Water)：135℃
·最高工作温度(Air)：300℃
9047100-
X
Φ47mm100 9050100-
X
Φ50mm100 9090050-
X
Φ90mm50 9100050-
X
Φ100mm50
9150050-
X
Φ150mm50
*注：X-代表孔径的大小。
◇使用方法：
·清洗：使用前用蒸馏水清洗滤膜，然后在70-80℃蒸馏水中浸泡4小时，或在常温蒸馏水中浸泡12小时；·消毒：本滤膜在出厂前未经消毒，因此使用前需作灭菌处理，将清洗后的滤膜放入滤器中一起进行蒸汽热压灭菌处理121℃/30min，也可采用其它灭菌方法处理。
·过滤液体时滤膜必须处于湿润状态，否则影响过滤速度。若因灭菌处理使滤膜呈干燥状态，需用无菌水润湿后使用。
◇运输与保存：
·纤维素滤膜为易然品，在运输和贮存时要远离火源；
·微孔滤膜必须在常温和相对湿度60% 条件下避光保存，若因干燥导致滤膜失水卷曲，则只须浸泡处理后即可使用。
美国PALL微孔滤膜
·GN-6 膜：应用于：微生物分析，适用于饮用水、废水、生产用水和天然水的薄膜法微生物分析。
产品号说明包装
66278 0.45 μ m ，47mm ，带格栅200/pkg 单独灭菌包
装
66068 0.45 μ m ，47mm ，带格栅1000/pkg 单独灭菌包
装
66191 0.45 μ m ，47mm ，带格栅2000/pkg 单独灭菌包
装
63077 0.45 μ m ，47mm ，带格栅已灭
菌
100/pkg 可高压灭菌
装
64194 0.45 μ m ，47mm ，格栅，未灭
菌
100/pkg 可高压灭菌
装
64191 0.45 μ m ，25mm ，带格栅100/pkg 非灭菌包装63068 0.45 μ m ，25mm ，无格栅100/pkg 非灭菌包装63020 0.45 μ m ，47mm ，带格栅100/pkg 非灭菌包装63069 0.45 μ m ，47mm ，无格栅100/pkg 非灭菌包装·GN-4 膜应用于: 空气监测、金属尘埃和石棉监测。
产品号说明包装
66263 0.8 μ m ，25mm ，无格栅100/pkg
64677 0.8 μ m ，25mm ，无格栅带支撑
片
100/pkg
66179 0.8 μ m ，47mm ，带格栅100/pkg
·黑膜应用于：为颗粒和微生物分析用反差膜片，是食品和饮料企业质检部门检测、分离腐败菌的应用，电子工业生产用水的颗粒污染监测；是酵母菌和霉菌分离计数的理想膜片。
产品号说明包装
66585 0.45 μ m ，47mm ，带格栅( 单
独灭菌包装)
200/pkg
66586 0.45 μ m ，47mm ，带格栅100/pkg
66587 0.8 μ m ，47mm ，单独灭菌包装200/pkg
66588 0.8 μ m ，47mm ，带格栅100/pkg
·Supor 膜应用于：制药、电子工业等生产用水和其他液体样品中分离、计数假单孢菌及变形菌等变形微生物的分离和记数。
产品号说明包装
66234 0.2 μ m ，47mm ，格栅200/pkg 灭菌包装
60301 0.2 μ m ，47mm ，无格栅100/pkg 非灭菌包装
微孔滤膜过滤除菌 （一）目的要求 1．了解过滤除菌的原理。 2．掌握微孔滤膜过滤除菌的方法。 （二）基本原理 过滤除菌是通过机械作用滤去液体或气体中细菌的方法。根据不同的需要选用不同的滤器和滤板材料。微孔滤膜过滤器是由上下二个分别具有出口和入口连接装置的塑料盖盒组成，出口处可连接针头，人口处可连接针筒，使用时将滤膜装入两塑料盖盒之间，旋紧盖盒，当溶液从针筒注入滤器时，此滤器将各种微生物阻留在微孔滤膜上面，从而达到除菌的目的。根据待除菌溶液量的多少，可选用不同大小的滤器。此法除菌的最大优点是可以不破坏溶液中各种物质的化学成分，但由于滤量有限，所以一般只适用于实验室中小量溶液的过滤除菌。 （三）器材 1．培养基 2%的葡萄糖溶液，肉汤蛋白胨平板。 2．仪器或其他用具注射器，微孔滤膜过滤器，0.22μm滤膜，无菌试管，镊子，玻璃刮棒。 （四）操作步骤 l．组装、灭菌 将0.22μm孔径的滤膜装入清洗干净的塑料滤器中，旋紧压平，包装灭菌后待用(0.lMPa，121.5℃灭菌20min)。2．连接 将灭菌滤器的入口在无菌条件下，以无菌操作方式连接于装有待滤溶液（2%葡萄糖溶液）的注射器上，将针头与出口处连接并插入带橡皮塞的无菌试管中。见图2—3。 3．压滤 将注射器中的待滤溶液加压缓缓挤入过滤到无菌试管中，滤毕，将针头拨出。 压滤时，用力要适当，不可太猛太快，以免细菌被挤压通过淀胶． 4．无菌检查 无菌操作吸取除菌滤液0.1ml于肉汤蛋白胨平板上，涂布均匀，置37℃温室中培养24h，检查是否有菌生长。 5．清洗 弃去塑料滤器上的微孔滤膜，将塑料滤器清洗干净，并换上一张新的微孔滤膜，组装包扎，再经无菌后使用。 整个过程应在无菌条件下严格无菌操作，以防污染，过滤时应避免各连接处出现渗漏现象。 （五）实验报告 l．结果 记录无菌检查结果 2．思考题 (1)你做的过滤除菌实验效果如何?如果经培养检查有杂菌生长，你认为是什么原因造成的? (2)如果你需要配制一种含有某抗生素的牛肉膏蛋白胨培养基，其抗生素的终浓度(或工作浓度)为50μg/ml，你将如何操作? (3)过滤除菌应注意哪些问题?
1目的 建立微孔滤膜起泡点检验的标准操作程序。 2范围 注射剂车间微孔滤膜起泡点检查操作。 3责任 3.1 起泡点检查操作人员负责实施具体操作。 3.2车间工艺员、质监员负责操作的监督和检查，使检查的滤膜质量符合要求。 4参考文件 SOP文件之作业指导文件。 5内容 5.1 操作 5.1.1 先检查未起泡点检验前的各种规格滤膜的浸泡时间是否达到要求24小时，以及滤膜浸泡的数量。 5.1.2 再检查气源是否充足及器具的完好情况。 5.1.3 用蒸馏水清洗干净滤器。 5.1.4 将所需做起泡点检验滤膜规格所相应的滤器按规定安装好装置。 5.1.5 再将滤器上装置启开，取一张湿润待检滤膜平铺于滤器上，并检查滤膜放
置是否平整、完全。 5.1.6 将滤器上盖轻盖于滤器下盘上，并使螺丝对口吻合，且对角上紧螺丝。5.1.7 把滤器的下端管子通入水中。 5.1.8 先用氮气在低压情况下入气，打开排互阀排尽缓冲罐、过滤器内的空气。 5.1.9 调节压力调节阀使压力缓慢上升，至水中开始冒第一个气泡的瞬间、压力表上所指示氮气压力，不得低于下表所示的该滤膜孔径相对就的气泡点、压力，或压力上升至该滤膜孔径相对应而言应的气泡点时，无气泡冒出，可判为合格。 5.1.10 在判定滤膜是否合格后，可以切断送气源，打研滤器排气阀排除滤器内气体。 5.1.11 排尽缓冲罐、滤器内气体，关上总送气源阀。 5.1.12 操作结束时应将检验过的合格或不合格滤膜放置于相应的定点位置待用或处理。 5.2 注意 5.2.1 检验滤膜过程中，应注意滤器、缓冲罐有无泄漏现象，有这现象应即时停止操作，排除故障后再重新操作。 5.2.2 注意起泡滤膜检验压力是否达到规定要求。 5.2.3 做起泡点滤膜检验前，应先检查滤膜有无破损现象，交将破损滤膜定点放置。 5.2.4 及时做好记录，并将合格滤膜、不合格滤膜、作业前后破损滤膜分开存放，产并有明显标记。 5.2.5 保证起泡点检验场所、器具整洁。 6培训 6.1 培训对象：配制班长及岗位操作工、工艺员、质监员。 6.2 培训时间：二小时。
筒式微孔膜过滤器验证方案江西隆莱生物制药有限公司
一、方案的起草与审批 1.1验证方案的起草 1.2方案审核 1.3方案批准 目录
1．基本情况 (3) 2．概述 (3) 3．验证项目和验证方法 (4) 3.1 起泡点试验 (4) 3.2 药液适应性实验 (6) 3.3 微生物挑战性实验 (7) 4. 异常情况处理程序 (8) 5. 再验证周期 (8) 6. 验证结果评定与结论 (9) 7. 附件一：预确认记录 (10) 7. 附件二：验证证书 (11) 1.基本情况
设备器具名称：筒式微孔滤膜过滤器 设备器具型号： 设备器具用途：产品的除菌过滤 生产商： 安装地点及使用单位：车间岗位。 主要技术参数： 2.概述 本滤器是筒式微孔滤膜过滤器，滤器材质为优质不锈钢（316L），滤膜材质是聚丙酰胺（或醋酸纤维素、聚丙烯等）。本滤器用于本公司去除液体或气体中的微粒，微生物等杂质，正常的使用程序是先按照“工器具清洁操作操作规程”进行用前或用后清洗，洗好的滤器在存放间晾干后装上滤膜，如需要按照本滤器要求的灭菌条件进行灭菌后待用。由于滤膜的孔径以及它的稳定和可靠的过滤性能直接关系到成品的微生物限度，因此，为了确保本滤器的完好过滤性能，特制订本验证方案对本
滤器进行验证。 3. 验证项目和判断标准 3.1 起泡点试验 3.1.1 目的 确定使用的药液过滤器孔径与工艺规定使用的孔径是否相符。 3.1.2 实验用材料、介质和器具 无油无菌压缩空气、压力表、纯化水 3.1.3 方法 将已清洁的滤器装上待测滤膜，按照滤器的使用说明固紧罗栓，用注射用水充分浸润，夹闭排气孔，将进液端用高强度管道与压力表和无菌压缩空气或氮气连接，逐渐开启供气阀，向待测过滤器中通入无菌压缩空气或氮气，观察过滤器组合中的压力表示数的变化。当过滤器组合的后部导管出口处出现第一个气泡时，读取压力表指示值，此压力数值即为过滤器滤膜的起泡点压力，将此压力与下表对照，可得出待测过滤器滤膜的实际孔径。 3.1.4 判断标准 待测过滤器起泡点压力应大于或等于下表所示孔径所对应压力数值： 表1.过滤器滤膜孔径与起泡点压力对照表 3.1.5.实验结果 表2.滤器的起泡点实验结果

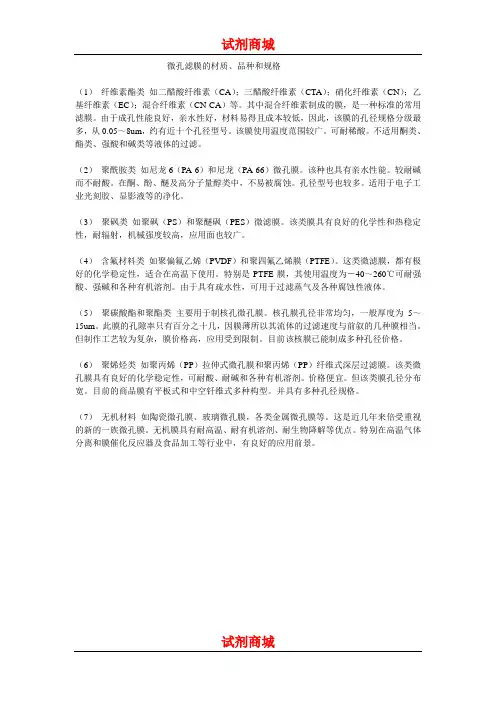

微孔滤膜的材质、品种和规格 （1）纤维素酯类如二醋酸纤维素（CA）；三醋酸纤维素（CTA）；硝化纤维素（CN）；乙基纤维素（EC）；混合纤维素（CN-CA）等。其中混合纤维素制成的膜，是一种标准的常用滤膜。由于成孔性能良好，亲水性好，材料易得且成本较低，因此，该膜的孔径规格分级最多，从0.05～8um，约有近十个孔径型号。该膜使用温度范围较广。可耐稀酸。不适用酮类、酯类、强酸和碱类等液体的过滤。 （2）聚酰胺类如尼龙6（PA-6）和尼龙（PA-66）微孔膜。该种也具有亲水性能。较耐碱而不耐酸。在酮、酚、醚及高分子量醇类中，不易被腐蚀。孔径型号也较多。适用于电子工业光刻胶、显影液等的净化。 （3）聚砜类如聚砜（PS）和聚醚砜（PES）微滤膜。该类膜具有良好的化学性和热稳定性，耐辐射，机械强度较高，应用面也较广。 （4）含氟材料类如聚偏氟乙烯（PVDF）和聚四氟乙烯膜（PTFE）。这类微滤膜，都有极好的化学稳定性，适合在高温下使用。特别是PTFE膜，其使用温度为－40～260℃可耐强酸、强碱和各种有机溶剂。由于具有疏水性，可用于过滤蒸气及各种腐蚀性液体。 （5）聚碳酸酯和聚酯类主要用于制核孔微孔膜。核孔膜孔径非常均匀，一般厚度为5～15um。此膜的孔隙率只有百分之十几，因膜薄所以其流体的过滤速度与前叙的几种膜相当。但制作工艺较为复杂，膜价格高，应用受到限制。目前该核膜已能制成多种孔径价格。 （6）聚烯烃类如聚丙烯（PP）拉伸式微孔膜和聚丙烯（PP）纤维式深层过滤膜。该类微孔膜具有良好的化学稳定性，可耐酸、耐碱和各种有机溶剂。价格便宜。但该类膜孔径分布宽。目前的商品膜有平板式和中空钎维式多种构型。并具有多种孔径规格。 （7）无机材料如陶瓷微孔膜、玻璃微孔膜，各类金属微孔膜等。这是近几年来倍受重视的新的一族微孔膜。无机膜具有耐高温、耐有机溶剂、耐生物降解等优点。特别在高温气体分离和膜催化反应器及食品加工等行业中，有良好的应用前景。
