报告编号：BG02FADJ1400004J1 福建省建筑工程质量检测中心有限公司第1页共 1 页圆锥动力触探试验检测报告
审核：校核：项目负责：规划一路K0+140～K0+200箱涵基底
轻型动力触探试验简报
参考依据：
《建筑地基检测技术规程》（DBJ/T）、《建筑地基处理技术规范》（JGJ79-2012）及设计院提供的图纸中的有关条款
1、1-XH-1桩轻型动力触探结果
（1）N10-H曲线图
岩土工程勘察原位测试 标准贯入试验、静力触探试验、动力触探试验 现场操作规程 一、标准贯入试验 1. 先用钻具钻至试验土层标高以上0.15m处，清除残土。清孔时应避免试验土层受到扰动。当在地下水位以下的土层进行试验时，应使孔内水位高于地下水位，以免出现涌砂和坍孔。必要时应下套管或用泥浆护臂。 2. 贯入应拧紧钻杆接头，将贯入器放入孔内，避免冲击孔底，注意保持贯入器、钻杆、导向杆联接后的垂直度。孔口宜加导向器，以保证穿心锤中心施力。 注：贯入器放入孔内，测定其深度，要求残土厚度不大于0.1m。 3.采用自动落锤法，将贯入器以每分钟15~30击打入土中0.15m后，开始记录每打入0.10m的锤击数，累计0.30m的锤击数为标准贯入击数N，并记录贯入深度与试验情况。若遇密实土层，贯入0.3吗锤击数超过50击时，不应强行打入，记录50击的贯入深度。 4.旋转钻杆，然后提出贯入器，取贯入器中的土样进行鉴别、描述、记录，并量测其长度。将需要保存的土样仔细包装、编号，以备试验之用。 5.重复以上步骤，进行下一深度的贯入试验，直到所需深度。 二、静力触探试验 1.平整实验场地，设置反力装置。将触探主机对准孔位，调平机座（用分度值为1mm的水准尺校准），并紧固在反力装置上。 2.将已穿入探杆内的传感器引线按要求接到量测仪器上，打开电源开关，预热并调试到正常工作状态。 3.贯入前应试压探头，检查顶柱、锥头、摩擦筒等部件工作是否正常。当测孔隙压力时，应使孔压传感器透水面饱和。正常后将连接探头的探杆插入导向器内，调整垂直并紧固导向装置，必须保证探头垂直贯入土中。启动动力设备并调整到正常工作状态。 4.采用自动记录仪时，应安装深度转换装置，并检查卷纸机构运转是否正常；
水电水利工程动力触探与标准贯入试验规程 （讨论稿） 二○一○年十一月
1 范围 本标准规定了水电水利工程地质勘察中的动力触探试验、标准贯入试验的工作内容、试验方法和技术要求。 本标准适用于水电水利工程地质勘探中钻内测定覆盖层工程性质的动力触探试验、标准贯入试验，以及对基础处理施工质量的控制和检验。其它行业的同类工作可参照执行。
2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB12746-2007 工试验仪器贯入仪 GB/T15406—94 土工仪器的基本参数及通用技术条件第二篇：原位测试仪器 DL/T5013 水电水利工程钻探规程 DL/T5125 水电水利岩土工程施工及岩体测试造孔规程 DL/T5355—2006 水电水利工程土工试验规程
3 总则 3.0.1 为规范水电水利工程动力触探试验、标准贯入试验方法，提高试验成果质量，正确反映水电水利工程场地岩土的工程地质特性参数，制定本标准。 3.0.2 动力触探试验、标准贯入试验应与钻探配合进行。 3.0.3 配合试验用的钻孔，除应符合试验的专门要求外，还应符合DL/T5013 、DL/T5125的要求。 3.0.4 钻孔动力触探试验、标准贯入试验对象应具有代表性。试验内容、试验布置、试验条件应符合水电水利工程勘测、设计、施工以及质量控制、检验的基本要求和特性。 3.0.5 试验成果分析时，应注意仪器设备、试验方法、试验条件、土层分布等对试验的影响。当需要估算土的工程特性参数和对工程问题作出评价时，应与室内和现场土工试验成果对比，并结合地层条件和地区经验综合考虑。 3.0.6 动力触探试验、标准贯入试验除应执行本规程外，尚应符合国家和本行业现行的有关标准、规范的规定。

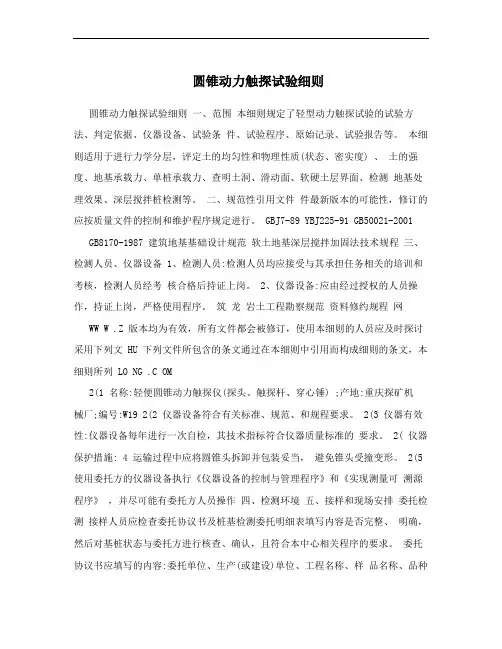

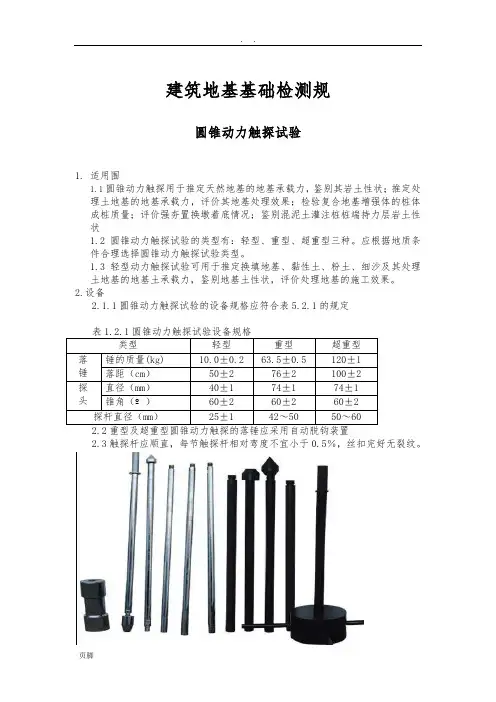

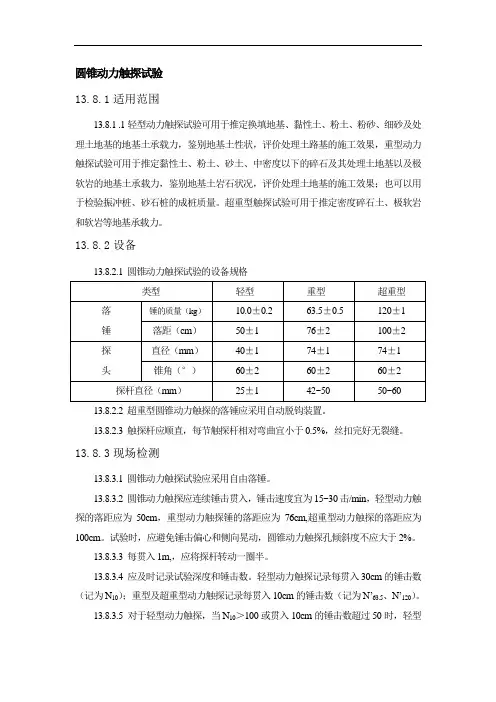

圆锥动力触探试验实施细则 1、依据标准 GB50007-2011 《建筑地基基础设计规范》 GB50021-2001 《岩土工程勘察规范》 JGJ340-2015 《建筑地基检测技术规范》 2、检测目的 2.1轻型动力触探试验适用于评价黏性土、粉土、粉砂、细砂地基及其人工地基的地基土性状、地基处理效果和判定地基承载力。 2.2 重型动力触探试验适用于评价黏性土、粉土、砂土、中密以下的碎石土及其人工地基以及极软岩的地基土性状、地基处理效果和判定地基承载力；也可用于检验砂石桩和初凝状态的水泥搅拌桩、旋喷桩、灰土桩、夯实水泥土桩、注浆加固地基的成桩质量、处理效果以及评价强夯置换效果及置换墩着底情况。 2.3超重型动力触探试验适用于适用于评价密实碎石土、极软岩和软岩等地基土性状和判定地基承载力，也可用于评价强夯置换效果及置换墩着底情况。 3.检测设备及其安装 3.1圆锥动力触探试验的设备应符合表1的规定。 表1 圆锥动力触探试验设备规格

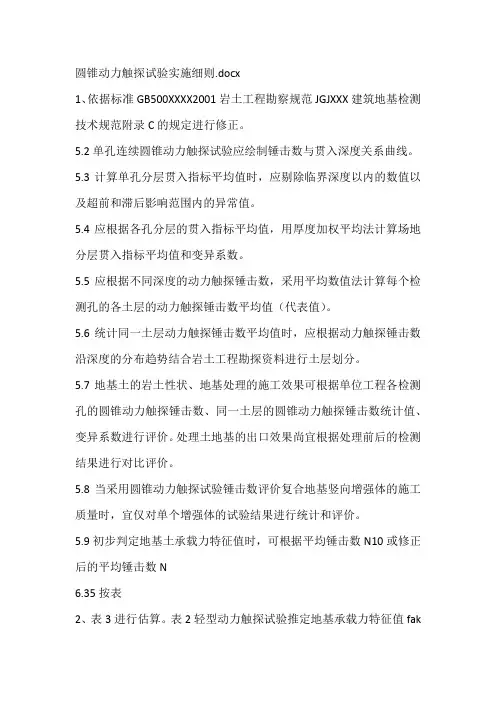

3.2重型及超重型圆锥动力触探的落锤应采用自动脱钩装置。 3.3触探杆应顺直，每节触探杆相对弯曲宜小于0.5%，丝扣完好无裂纹。当探头直径磨损大于2mm或锥尖高度磨损大于5mm时应及时更换探头。 4.现场检测 4.1圆锥动力触探试验应采用自由落锤，地面上触探杆高度不宜超 过1.5m，并应防止锤击偏心、探杆倾斜和侧向晃动。 4.2锤击贯入应连续进行，锤击速率宜为（15～30）击/min。 4.3每贯入1m，应将探杆转动一圈半；当贯入深度超过10m，每贯入 20cm宜转动探杆一次。 4.4应及时记录试验段深度和锤击数。轻型动力触探记录每贯入30cm 的锤击数，重型及超重型动力触探记录每贯入10cm的锤击数。 4.5对轻型动力触探，当贯入30cm锤击数大于100击或贯入15cm 的锤击数超过50击时，可停止试验。 4.6对重型动力触探，当连续三次锤击数大于50击时,可停止试验或 改用钻探、超重型动力触探；当遇有硬夹层时，宜穿过硬夹层后继续试验。 5.检测数据分析与判定 5.1重型及超重型动力触探锤击数应按JGJ340-2015《建筑地基检测 技术规范》附录C的规定进行修正。 5.2单孔连续圆锥动力触探试验应绘制锤击数与贯入深度关系曲线。 5.3计算单孔分层贯入指标平均值时，应剔除临界深度以内的数值 以及超前和滞后影响范围内的异常值。 5.4应根据各孔分层的贯入指标平均值，用厚度加权平均法计算场 地分层贯入指标平均值和变异系数。
梧州环城公路土建3-2工区 动力触探试验方案 编制: 审核: 审批: 检测内容:软基处理段的地基均匀性、密实性及其承载力检测 中国十七冶集团有限公司 2015年10月15日 目录 一、动力触探试验范围 (2) 二、编制依据 (2) 三、检测人员、仪器设备 (2) 四、检测环境 (3) 五、地基承载力要求 (3) 六、检测工作流程 (3) 七、检测中应注意的安全事项 (4) 八、在检测过程中发生异常现象及意外情况时的处理 (5) 九、检验后的检查 (5) 十、原始记录 (5) 十一、数据的分析处理 (6) 十二、检测报告 (6)
十三、附表 (6) 一、试验范围 本标段软基大部分为水田路段,由于长期受到水的浸泡,冲击层粘土呈现软塑饱与状态,形成软土地基,路基填筑后极易形成沉降或不均匀沉降过大,导致路基剪切、滑动破坏等现象,必须对其进行处理后方能填筑路基。本标段软基处理办法有:换填法、水泥搅拌桩法等二种处理手段。 根据设计要求,软基处理正式施工前必须进行现场动力触探试验,以确定水泥搅拌桩桩距与软基换填深度,指导现场施工。动力触探试验适用于进行力学分层,评定土的均匀性与物理性质(状态、密实度)、土的强度、地基承载力、单桩承载力、软硬土层界面、检测地基处理效果。 本工程动力触探试验范围见附表。 二、编制依据 (1)《建筑地基基础设计规范》GBJ7-89 (2)《圆锥动力触探试验规程》YS 5219-2000 三、检测人员、仪器设备 3、1、检测人员:总包试验人员、监理试验人员,我工区试验人员。 3、2、仪器设备:轻便圆锥动力触探仪(探头、触探杆、穿心锤)。 3、2.1仪器设备符合有关标准、规范、与规程要求。
公路工程地基承载力测试方法使用规范的说明 2009年4月1日实施的中华人民共和国国家标准GB/T 50480-2008《冶金工业岩土勘察原位测试规范》总则1.0.2规定：本规范适用于冶金工业建设项目岩土工程勘察中的原位测试，其他行业同类工作可按本规范执行。目前该规范是我国最新提到使用动力触探试验来测试地基承载力的国家标准，交通部对于桥涵地基承载力—动力触探试验方法还未有标准作详尽说明，为遵循“国标-行标-地标”原则，在无行标、地标的情况下，公路工程地基承载力亦可按此规范试验方法执行。 一、现将《冶金工业岩土勘察原位测试规范》动力触探试验规程摘录如下： 7 动力触探试验 7.1 一般规定 7.1.1 动力触探试验适用于判定一般黏性土、砂类土、碎石类土、极软岩层的物理力学特性。 7.1.2 轻型动力触探可用于评价一般黏性土、砂类土和素填土的地基承载力；重型和超重型动力触探可用于评价砂类土、碎石类土、极软岩的地基承载力及测定砾石土、卵(碎)石土的变形模量。 7.1.3 动力触探试验孔数应结合场地大小和场地地基的均匀程度确定，同一场地主要岩土单元的有效测试数据不应小于3孔位。 7.2 试验设备
7.1.2 动力触探试验设备应包括落锤、座垫及导杆、触探杆和探头等机件。各类型动力触探试验机件的规格和加工要求应符合本规范附录D图D.0.2、表D.0.2的规定。 7.2.2 探头应采用高强度钢材制作，表面淬火后硬度应满足HRC=45～50。 7.2.3 落锤应采用圆柱形，其中心通孔直径应比导杆外径大3～4mm，重型和超重型动力触探试验设备须配备自动落锤装置。 7.2.4 重型和超重型动力触探的座垫直径应不小于100cm，且不大于落锤底面直径的一半；导杆长度应符合试验锤击标准落距的要求，座垫和导杆的总质量不应超过25Kg。 7.2.5 探杆接头与探杆应有相同的外径，接头连接容许偏心度为0.5%。 7.2.6 探头直径磨损不得大于2mm，锥尖高度磨损不得大于5mm。 7.3 试验方法 7.3.1 轻型动力触探试验应符合下列规定： 1 试验标准贯入量为30cm，落锤应按标准落距自由下落，记录每贯入10cm的锤击数；累计记录贯入30cm的锤击数N10。 2 试验应先用钻探设备钻至试验土层的顶面以上0.3m 处，然后进行连续贯入试验。 3 当贯入30cm的击数超过100击或贯入15cm的击数超过50击时，可终止试验。 7.3.2 重型、超重型动力触探试验应符合下列规定:

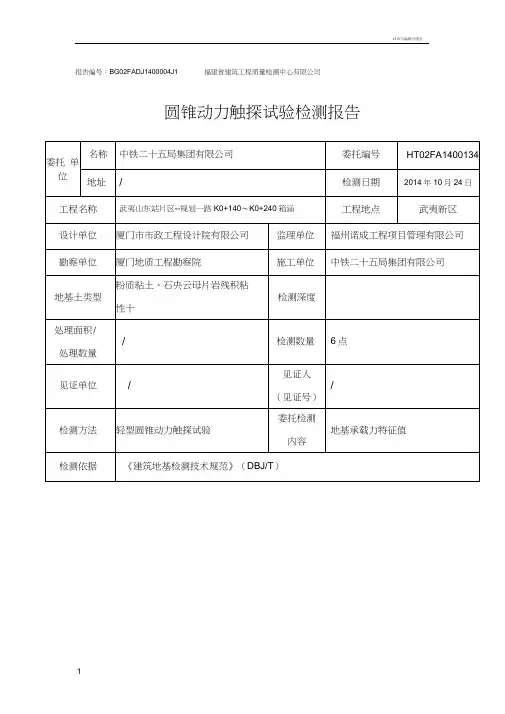

报告编号：BG02FADJ1400004J1 福建省建筑工程质量检测中心有限公司 第1页 共 1 页 圆锥动力触探试验检测报告 审核： 校核： 项目负责： 委托 单位 名称 中铁二十五局集团有限公司 委托编号 HT02FA1400134 地址 / 检测日期 2014年10月24日 工程名称 武夷山东站片区--规划一路K0+140～K0+240箱涵 工程地点 武夷新区 设计单位 厦门市市政工程设计院有限公司 监理单位 福州诺成工程项目管理有限公司 勘察单位 厦门地质工程勘察院 施工单位 中铁二十五局集团有限公司 地基土类型 粉质粘土、石英云母片岩残积粘性土 检测深度 1.2m 处理面积／ 处理数量 / 检测数量 6点 见证单位 / 见证人 （见证号） / 检测方法 轻型圆锥动力触探试验 委托检测 内容 地基承载力特征值 检测依据 《建筑地基检测技术规范》（DBJ/T13-146-2012） 检测结论 试1#点在检测深度0.0m ～0.9m 范围内地基土承载力特征值为108kPa 。 试1#点在检测深度0.9m ～1.2m 范围内地基土承载力特征值为193kPa 。 试2#点在检测深度0.0m ～0.9m 范围内地基土承载力特征值为113kPa 。 试2#点在检测深度0.9m ～1.2m 范围内地基土承载力特征值为190kPa 。 试3#点在检测深度0.0m ～0.9m 范围内地基土承载力特征值为102kPa 。 试3#点在检测深度0.9m ～1.2m 范围内地基土承载力特征值为186kPa 。 ( 以下空白 ) 备注
规划一路K0+140～K0+200箱涵基底 轻型动力触探试验简报 参考依据： 《建筑地基检测技术规程》（DBJ/T13-146-2012）、《建筑地基处理技术规范》（JGJ79-2012）及设计院提供的图纸中的有关条款 1、1-XH-1桩轻型动力触探结果 （1）N10-H曲线图 0.00 0.20 0.40 0.60 0.80 1.00 1.20 1.40 0204060 图表标题
轻型动力触探试验报告 工程名称：模拟试验 委托单位：广西安盛建设工程检测咨询有限公司 检测内容：轻型动力触探检测 广西安盛建设工程检测咨询有限公司
资质证书：桂建检字第4501257号 说明 1、报告无“检验报告专用章”或“计量认证章”无效。 2、报告无“检验报告专用章”骑缝章无效。 3、复制报告未重新加盖“检验报告专用章”无效。 4、报告无检测、审核、批准人签字无效。 5、报告涂改无效。 6、对检测报告若有异议，应于收到报告之日起十五日内向检 测单位提出，逾期不予受理。 地址：南宁市安吉大道15号 邮政编码：530001
电话：（0771）3125863
工程名称：模拟试验 委托单位：广西安盛建设工程检测咨询有限公司建设单位：— 设计单位：— 施工单位：— 监理单位：— 检测单位：广西安盛建设工程检测咨询有限公司检测地点：— 检测日期：2014年7月28日 检测资质证书号：桂建检字第4501257号 主要检测人员： 编写： 批准： 审核：
目录 1 概况 (6) 1.1工程概况 (6) 1.2 地质概况 (6) 3 检测内容与数量 (7) 2 检测依据 (7) 4 检测仪器设备 (8) 5 试验原理与方法 (8) 5.3轻型动力触探试验 (8) 6 试验结果及分析 (8) 6.3轻型动力触探结果及分析 (8) 7 结论 (9) 表6-1 轻型动力触探试验结果统计汇总表 (9) 图6-1 3#桩N10-S关系曲线 (10)
1 概况 1.1工程概况 ╳╳╳╳╳╳╳位于╳╳╳╳，该工程采用水泥土搅拌桩加固处理地基，设计桩径为600mm，桩按正方形布置，桩间距为1200mm设计要求处理后的复合地基承载力不小于180kPa。 受广西安盛建设工程检测咨询有限公司委托，我公司承担该工程进行桩身轻型动力触探检测工作，检测工作于2014年7月28日进行并结束。 1.2 地质概况 1.2.1 该路段地质情况如下： 根据╳╳╳╳╳╳╳公司的《岩土工程勘察报告》，该工程的土质以杂填土、素填土、淤泥和种植土为主，无膨胀土，各土层的情况如下： 种植土①层：由粘土、有机质、砂质、砾质、砾质及各种垃圾等组成，含较多植物根系；填筑土②层：属最近弃土填筑区，松散状、欠固结；杂填土③层，普遍分布于勘察场地的表层或浅部，尤其村庄附近，由建筑垃圾、生活垃圾、素填土等组成，局部有大块石或大块砼等分布，未经压实；含砾粘土④层；为邕江三级阶地冲积产物，由砾石和粘土组成，砾/粘土比例约为1：6~1：3，砾石多为石英质、硅岩质、次圆状，砾径0.5~3cm均有，分选性差，粘结性差，松散至稍密状。淤泥⑤层：多见于池塘、洼地、屋边、大树根下，由淤泥和有机质组成；粘土⑥1层：稍湿，以硬塑状土为主，仅见局部有可塑状土或软塑状土；粘土⑥2层；稍湿，以可塑状土为主，仅见局部有软塑状土；粘土⑥3层；稍湿~湿，以软塑状土为主，仅见局部有可塑状土；粉质粘土⑦层：湿~饱和，以可塑状土为主，局部软塑状；为高压缩性土；圆砾⑧层：分布于底部，以灰色、灰黑色为主，
地基基础检测报告 工程名称：/ 检测项目：振冲桩复合地基静载荷试验、动力触探检测委托单位：/ 检测性质：委托检测 检测日期：
静载荷试验、动力触探检测设计单位：/ 监理单位：/ 地勘单位：/ 施工单位：/- 试验： 审核： 签发：
目录 一、前言 (4) 二、检测规范、原理 (4) 三、工程慨述 (5) 四、工程地质概况 (5) 五、检测的仪器设备 (6) 六、试验点位的选取 (6) 七、检测结果 (7) 八、结论 (8) 附图表 静载荷试验结果汇总表及P～S曲线图动力触探检测结果汇总表及曲线图 桩位平面布置示意图 声明： 1、报告无计量认证章、资质专用章以及委托检验专用章或业务专用章无效。 2、复制报告未经重新加盖计量认证章、资质专用章以及委托检验专用章或业务专用章无效。 3、报告无报告人、审核人、批准人签章无效。 4、报告涂改、换页无效，无骑缝章无效。 5、对送样委托检测，检测报告仅对来样负责。 6、对检测报告若有异议，应于收到报告之日起十五日内向检测单位提出。
医疗中心医院建设工程纯地下室 静载荷试验、动力触探检测 一、前言 我公司受×××的委托，于年月日至日对×××工程纯地下室的振冲碎石桩桩体进行了动力触探检测；于年月日至月日进行了单桩复合地基静载荷试验。 检测目的：通过静载试验，模拟建筑物地基的实际受荷条件，测定振冲碎石桩复合地基的承载力特征值和变形参数。通过动力触探，对桩体进行评价，判定地基振冲碎石桩桩体的施工质量。 现根据试验数据和资料综合分析提交试验报告。 二、检测规范、原理 《建筑地基处理技术规范》（JGJ79-2012）； 《岩土工程勘察规范》（GB50021-2001 2009版）； 《四川省建筑地基基础检测技术规程》（DBJ51/T014-2013）。 1、静载荷试验：采用正方形承压板，压板面积为1.14m2，由千斤顶反力加荷，精密百分表测量沉降。根据沉降计算各测点承载力特征值。试验加荷共分8级，每级加荷后立即读记一次沉降量，以后每隔30min观测一次，每级荷载的维持时间均不得少于1.5小时，稳定标准为每小时的沉降量小于0.1mm。 2、桩体检测：采用SH—30型钻机及N120动探配套设备，使用超重型动力触探，依据N120每10cm贯入的锤击数对振冲碎石桩桩体进行评价，判定成桩质量，其检测深度应与地基处理的深度相同。
动力触探试验方案
————————————————————————————————作者：————————————————————————————————日期：
梧州环城公路土建3-2工区 动力触探试验方案 编制： 审核： 审批： 检测内容：软基处理段的地基均匀性、密实性及其承载力检测 中国十七冶集团有限公司 2015年10月15日
目录 一、动力触探试验范围 (5) 二、编制依据 (5) 三、检测人员、仪器设备 (5) 四、检测环境 (6) 五、地基承载力要求 (6) 六、检测工作流程 (6) 七、检测中应注意的安全事项 (7) 八、在检测过程中发生异常现象及意外情况时的处理 (8) 九、检验后的检查 (8) 十、原始记录 (8) 十一、数据的分析处理 (9) 十二、检测报告 (9) 十三、附表 (10)
一、试验范围 本标段软基大部分为水田路段，由于长期受到水的浸泡，冲击层粘土呈现软塑饱和状态，形成软土地基，路基填筑后极易形成沉降或不均匀沉降过大，导致路基剪切、滑动破坏等现象，必须对其进行处理后方能填筑路基。本标段软基处理办法有：换填法、水泥搅拌桩法等二种处理手段。 根据设计要求，软基处理正式施工前必须进行现场动力触探试验，以确定水泥搅拌桩桩距和软基换填深度，指导现场施工。动力触探试验适用于进行力学分层，评定土的均匀性和物理性质（状态、密实度）、土的强度、地基承载力、单桩承载力、软硬土层界面、检测地基处理效果。 本工程动力触探试验范围见附表。 二、编制依据 （1）《建筑地基基础设计规范》GBJ7-89 （2）《圆锥动力触探试验规程》YS 5219-2000 三、检测人员、仪器设备 3.1、检测人员：总包试验人员、监理试验人员，我工区试验 人员。 3.2、仪器设备：轻便圆锥动力触探仪（探头、触探杆、穿心锤）。
轻型动力触探 1前言 轻型圆锥动力触探是利用一定的锤击能量(锤重10kg)，将一定规格的圆锥探头打入土中，根据贯入锤击数判别土层的类别，确定土的工程性质，对地基土做出综合评价。由于轻型圆锥动力触探设备简单，使用方便，可用于以下几方面的工作： 1)提供浅基础地基承载力、变形模量； 2)检验地基土的夯实程度； 3)检验基底是否存在下卧软层。 随着基建投资的加大，工程建设如雨后春笋般涌现。对于浅基础工程，通常用平板载荷试验检测地基承载力，需要消耗较长的时间、较高的人力物力。本文介绍的轻型动力触探实验能简便、快捷的检测浅地基承载力，而且费用便宜。下面以工程实例论述轻型动力触探试验在基槽验收中检测地基承载力的应用。 2工程概况 长沙市某楼盘，位于浏阳河畔，地势起伏相对较小，大部分是耕地和农田，耕地和农田的土质为耕植土和淤泥层(耕地0－30cm为耕植土，农田0－80cm为淤泥层，饱和、软塑－流塑，颜色为黑色－灰色)，底层土质为粉质粘土，颜色为灰色、硬塑。 3轻型动力触探检测方法 3．1设备 轻型圆锥动力触探设备。 3．2试验要点 (1)首先根据场地情况进行选点开挖，挖至勘察设计确定的持力层，然后对该持力层进行连续触探。 (2)将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，穿心锤落距为50. 0±2．0cm，使其自由下落。在基底轻型触探试验表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料时按30cm所需的击数作为指标计算。 (3)遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm所需锤击数超过30击时，即停止测试。 3．3检测结果 工地现场基槽已开挖到持力层粉质粘土，通过现场随机选点触探，该楼盘第61栋和57栋的轻型圆锥动力触探结果如表1所示： 由于第57栋基槽开挖以后遭雨水浸泡，地基承载力明显受到影响，特别是面层(0－30cm)偏低严重，必须挖掉被雨水浸泡部分以后该地层方可作为持力层。 4资料整理及成果应用 4．1资料整理 (1)每完成一次轻型触探后，在现场及时核对所记录的锤击数及深度是否有错漏，并结合其它勘探资料，综合研究分析，去掉不合理的特异值。
岩土工程勘察原位测试 标准贯入试验、静力触探试验、动力触探试验 现场操作规程
一、标准贯入试验 1. 先用钻具钻至试验土层标高以上 0.15m 处，清除残土。清孔时应避免试 验土层受到扰动。 当在地下水位以下的土层进行试验时，应使孔内水位高于地下 水位，以免出现涌砂和坍孔。必要时应下套管或用泥浆护臂。 2. 贯入应拧紧钻杆接头，将贯入器放入孔内，避免冲击孔底，注意保持贯 入器、 钻杆、 导向杆联接后的垂直度。 孔口宜加导向器， 以保证穿心锤中心施力。 注：贯入器放入孔内，测定其深度，要求残土厚度不大于 0.1m。 3. 采用自动落锤法， 将贯入器以每分钟 15~30 击打入土中 0.15m 后， 开始记 录每打入 0.10m 的锤击数， 累计 0.30m 的锤击数为标准贯入击数 N， 并记录贯入 深度与试验情况。若遇密实土层，贯入 0.3 吗锤击数超过 50 击时，不应强行打 入，记录 50 击的贯入深度。 4. 旋转钻杆，然后提出贯入器，取贯入器中的土样进行鉴别、描述、记录， 并量测其长度。将需要保存的土样仔细包装、编号，以备试验之用。 5. 重复以上步骤，进行下一深度的贯入试验，直到所需深度。 二、静力触探试验 1. 平整实验场地，设置反力装置。将触探主机对准孔位，调平机座（用分度 值为 1mm 的水准尺校准） ，并紧固在反力装置上。 2. 将已穿入探杆内的传感器引线按要求接到量测仪器上， 打开电源开关， 预 热并调试到正常工作状态。 3. 贯入前应试压探头，检查顶柱、锥头、摩擦筒等部件工作是否正常。当测 孔隙压力时， 应使孔压传感器透水面饱和。正常后将连接探头的探杆插入导向器 内，调整垂直并紧固导向装置，必须保证探头垂直贯入土中。启动动力设备并调 整到正常工作状态。 4. 采用自动记录仪时， 应安装深度转换装置， 并检查卷纸机构运转是否正常；
水泥搅拌桩N10轻型动力触探检测方案 1、试验目的 检验复合地基增强体的桩体成桩质量。 2、仪器设备 1）触探头：圆锥头，锥角60°,直径40mm； 2）触探杆：直径25mm，长度1m，采用地质管材D40； 3）穿心锤：落锤质量10kg，落距50cm。 3、基本原理 轻型动力触探，就是利用一定的锤击动能，将一定规格的圆锥探头打入搅拌桩中，根据打入桩中的阻抗大小来判别桩身强度。 4、检测标准 1）《建筑地基处理技术规范》（JGJ 79-2002 ； 2）委托方提供的相关设计图纸。 5、抽检数量 检测数量为施工总桩数的1%,且不小于3根。 6、准备工作 为确保检测工作顺利、有序、高效地进行，我方将设置专职联络员，负责通业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做好相应的准备工作：
1）检测桩触探测试时应将上覆砂层挖除，露出搅拌桩桩头。测试时桩顶标 高为自然地面标高； 2）触探测试时，桩龄期应在3d内。 7、技术要求 1）轻型动力触探检测深度不应超过4m； 2）触探杆连接后的最大偏斜度不应超过2%; 3）锤击贯入应连续进行，不宜间断，锤击速率一般为每分钟15?30击； 5）触探测试点的位置位于搅拌桩径向D/4位置处； 6）当N io> 100或贯入15cm锤击数超过50时，可停止试验。 8测试方法及测试步骤 1）安装触探头及触探杆，使探头与探杆及探杆与探杆联接紧密； 2）定位,使触探头置于所检测的搅拌桩径向D/4位置处； 3）使落锤自由落下，锤击贯入连续进行； 4）防止锤击偏心和探杆侧向晃动； 5）记录探头每贯入30cm的击数。 9、进度安排及成果提交 正式检测期间，保证每天可完成约30根桩的触探检测，并根据施工现场进度的要求，投入相应的人员、设备，以确保满足整个工程施工的顺利进行。现场检测工作完成后，三天内可提供初步检测结果，全部检测完成后，七个工作日内提供正式检测报告。
轻型动力触探仪检测地基承载力试验方法 1、动力触探试验：指利用锤击功能，将一定规格的圆锥探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。 2、动力触探仪分为：轻型触探仪、重型触探仪及超重型触探仪三类。我们所选取的轻型触探仪适用于：砂土、粉土及粘性土地基检测，(一般要求土中不含碎、卵石) 轻型触探仪设备轻便，操作简单，省人省力，记录每打入30cm 的锤击次数，代用公式为：R=(0.8N-2)*10 R-地基容许承载力Kpa N-轻型触探锤击数。 3 轻型动力触探检测方法及试验要点 （1）轻型触探仪要符合YS5219-2000《圆锥动力触探试验规程》要求，并报现场监理确认。 （2）首先开挖基础，挖至勘察设计确定的标高（或持力层），然后按基础样式合理布置探孔，对该持力层进行连续触探。 （3）探孔设置： 一般房屋：独立基础按基础每个基础都应布置探孔；条形基础一般按长度方向6-8m距离布置探孔，位置宜在外墙转角出、内外墙交接出、纵横墙交接处，但单栋房屋总探孔数不得少于6个。 货物仓库：每个独立基础都应布置不少于4个探孔。 具体位置可与现场监理协商。 （4）将探头和探杆安装好，保持探杆垂直，然后连续向下贯击，触探杆最大偏斜度不应超过2%，锤击贯入应连续进行；同时防止锤击偏心、探杆倾斜和侧向晃动，保持探杆垂直度。 （5）穿心锤落距为50.0±2．0cm，使其自由下落，锤击速率每分钟宜
为15～30 击，每贯入1m，宜将探杆转动一圈半。在基底轻型触探仪试验记录表内记录打入土层中30cm所需锤击数(N10)，在地层较硬、锤击数较多时，采用分段记录，以每贯入10cm记录一次相应的锤击数，整理资料按30cm所需的击数作为指标计算。 （6）遇密实坚硬土层，当贯入30cm所需锤击数超过50击时或贯入10cm 所需锤击数超过30击时，即停止测试。 （7）触探深度要求 一般房屋：探孔深度不少于150cm 货物仓库：探孔深度不少于240cm 4 资料整理 （1）基坑触探时要有现场监理工程师旁站见证，锤击数要经现场监理和我方管理人员共同确认。 （2）每完成一次轻型触探后，在现场及时核对所记录的锤击数及深度是否有错漏，去掉不合理的特异值。 （3）轻型触探不考虑杆长修正，根据每贯入30 cm所需的锤击计算出相应土层的承载力。 5、注意事项 基础开挖后要及时进行触探，淋雨和暴晒将严重影响表层土的触探结果。当基槽开挖到位经触探合格，报监理单位验收确认后，应立即浇筑混凝土垫层，避免基槽积水，尤其是雨季施工，应充分做好排水措施，确保地基承载力的发挥。
水泥搅拌桩N10轻型动力触探检测方案1、试验目的 检验复合地基增强体的桩体成桩质量。 2、仪器设备 1)触探头：圆锥头，锥角60°，直径40mm； 2)触探杆：直径25mm，长度1m，采用地质管材D40； 3)穿心锤：落锤质量10kg，落距50cm。 3、基本原理 轻型动力触探，就是利用一定的锤击动能，将一定规格的圆锥探头打入搅拌桩中，根据打入桩中的阻抗大小来判别桩身强度。 4、检测标准 1）《建筑地基处理技术规范》（JGJ79-2002）； 2）委托方提供的相关设计图纸。 5、抽检数量 检测数量为施工总桩数的1%，且不小于3根。 6、准备工作 为确保检测工作顺利、有序、高效地进行，我方将设置专职联络员，负责通业主、监理、施工等单位的联系、沟通工作，及时掌握现场进度情况，以便我方做好人力、物力的调配工作，同时进行现场指导，确保在进场检测前有关方做 好相应的准备工作： 1）检测桩触探测试时应将上覆砂层挖除，露出搅拌桩桩头。测试时桩顶标
高为自然地面标高； 2）触探测试时，桩龄期应在3d内。 7、技术要求 1）轻型动力触探检测深度不应超过4m； 2）触探杆连接后的最大偏斜度不应超过2%； 3）锤击贯入应连续进行，不宜间断，锤击速率一般为每分钟15～30击； 5）触探测试点的位置位于搅拌桩径向D/4位置处； 6）当N10＞100或贯入15cm锤击数超过50时，可停止试验。 8、测试方法及测试步骤 1）安装触探头及触探杆，使探头与探杆及探杆与探杆联接紧密； 2）定位,使触探头置于所检测的搅拌桩径向D/4位置处； 3）使落锤自由落下，锤击贯入连续进行； 4）防止锤击偏心和探杆侧向晃动； 5）记录探头每贯入30cm的击数。 9、进度安排及成果提交 正式检测期间，保证每天可完成约30根桩的触探检测，并根据施工现场进度的要求，投入相应的人员、设备，以确保满足整个工程施工的顺利进行。现场检测工作完成后，三天内可提供初步检测结果，全部检测完成后，七个工作日内提供正式检测报告。
动力触探试验检测地基承载力作业指导书 一目的和适用范围及标准 本试验根据锤击能量分为轻型、重型和超重型3种。轻型动力触探适用于一般粘质土及素填土；重型动力触探适用于中、粗、砂砾和碎石土；超重型适用于卵石、砾石类土。一般用于确定各类土的容许承载力；还可用于划分土的力学分层、评价土层的均匀程度和确定桩基持力层。 试验依据《岩土工程勘察规范》(GB50021—2001) 二试验设备 试验设备由落锤、探杆、探头组成，具体规格见下表 三试验原理 是用一定质量的重锤，以一定高度的自由落距，将标准规格的圆锥形探头贯入土中，根据打入土中一定的距离所需的锤击数，判定土的力学特性，具有勘探和测试双重功能。 四试验步骤
（1）采用自由落锤方法；落距须严格控制在50cm。（规范没有找到） （2）轻型触探作业，先用轻便钻具钻至试验土层标高，然后对土层连续进行触探，使穿心锤自由落下将触探杆竖直打入土层中，记录每打入土层30cm的锤击数N10。当贯入30cm 的锤击数超过90 击或当贯入15cm 锤击数超过45 击时，可停止试验，并记录45 击的实际贯入深度，按下式换算成相当于30cm 的标准试验击数。 N10=30×45/△S 式中：△S——45 击时的贯入度（cm）； N10——贯入30cm 的锤击数。 （3）重型触探作业，当连续三次N63.5>50 时，可停止试验或改用特重型动力触探。 （4）重型、特重型动力触探应每贯入10cm 记录其相应击数。地层松软时，可采用测量每阵击（一般为1～5 击）的贯入度，并按下式换算成相当于同类型动力触探贯入10cm 时的击数： N 63.5；N 120 =10n/△S 式中：N 63.5；N 120——贯入10cm 的重型、特重型动力触探锤击数； n ——每阵击的击数（击）； △S——每阵击时相应的贯入度（cm）。 （5）试验技术要求 a、锤击能量是最重要的因素。规定落锤方式采用控制落距的自动落锤，使锤能量比较恒定，注意保持探杆垂直，探杆的偏斜度不超
3.2.6.4动力触探试验 圆锥动力触探适用于强风化、全风化的硬质岩石，各种软质岩石及各类土。根据锤击能量可按表3-33分为轻型、重型和超重型三种。 表3-33 圆锥动力触探类型 类型轻型重型超重型 锤的质量（kg） 10±0.2 63.5±0.5 120±1 落距(cm) 50±2 76±2 100±2 直径(mm) 40 74 74 锥角（°） 60 60 60 探杆直径（mm） 25 42 50～60 深度（cm） 30 10 10 锤数 N10 N63.5 N120 (1)轻型动力触探（N10）试验： 适用于深度小于4m的一般粘性土、粘性素填土和砂土层。 A.试验设备： 轻型动力触探设备主要由圆锥探头、触探杆、穿心落锤三部分组成(图3-6 ),落锤升降由人工操纵。 图3-6 轻型动力触探试验设备示意图 1.穿心杆 2.穿心锤 3.锤垫 4.触探杆 5.探头
B.试验步骤： （a）探头贯入土层之前，先在触探杆上标出从锥尖起向上每30cm的位置。 （b）一人将触探杆垂直扶正，另一人将10Kg穿心锤从锤垫顶面以上50cm处自由落体放下, 锤击速度以每分钟15-30击为宜。 （c）记录每贯入土层30cm的锤击数N10′(击/30cm)。 （d）为避免因土对触探杆的侧壁摩檫而消耗部分锤击能量，应采用分段触探的办法，即贯入一段距离后，将锥尖向上拔，使探孔壁扩径，再将锥尖打入原位置，继续试验。或每贯入10cm，转动探杆一圈。（e）当N10′＞100或贯入15cm锤击数超过50时，可停止试验。C.资料整理： （a）轻型动力触探由于贯入深度浅，可不作杆长修正，即N10′= N10。（b）绘制轻型动力触探击数N10与深度h的关系曲线（图3-7）。 图3-7 轻型动力触探击数N10与深度h的关系曲线 D.试验成果的应用： 确定地基承载力特征值fa, 见表3-34、3-35及3-36。 表3-34 一般粘性土承载力特征值fa与N10的关系 N10（击/30cm） 15 20 25 30 fa（Kpa） 105 145 190 230
地基基础检测报告 工程名称: / 检测项目:振冲桩复合地基静载荷试验、动力触探检测 委托单位: / 检测性质: 委托检测 检测日期: 静载荷试验、动力触探检测 设计单位: / 监理单位: / 地勘单位: / 施工单位: /- 试验: 审核: 签发: 目录 一、前言 (2)
二、检测规范、原理 (3) 三、工程慨述 (3) 四、工程地质概况 (3) 五、检测的仪器设备 (4) 六、试验点位的选取 (5) 七、检测结果 (5) 八、结论 (6) 附图表 静载荷试验结果汇总表及P～S曲线图动力触探检测结果汇总表及曲线图 桩位平面布置示意图 声明: 1、报告无计量认证章、资质专用章以及委托检验专用章或业务专用章无效。 2、复制报告未经重新加盖计量认证章、资质专用章以及委托检验专用章或业务专用章无效。 3、报告无报告人、审核人、批准人签章无效。 4、报告涂改、换页无效,无骑缝章无效。 5、对送样委托检测,检测报告仅对来样负责。 6、对检测报告若有异议,应于收到报告之日起十五日内向检测单位提出。 医疗中心医院建设工程纯地下室 静载荷试验、动力触探检测 一、前言 我公司受×××的委托,于年月日至日对×××工程纯地下室的振冲碎石桩桩体进行了动力触探检测;于年月日至月日进行了单桩复合地基静载荷试验。 检测目的:通过静载试验,模拟建筑物地基的实际受荷条件,测定振冲碎石桩复合地基的承载力特征值与变形参数。通过动力触探,对桩体进行评价,判定地基振冲碎石桩桩体的施工质量。
现根据试验数据与资料综合分析提交试验报告。 二、检测规范、原理 《建筑地基处理技术规范》(JGJ79-2012); 《岩土工程勘察规范》(GB50021-2001 2009版); 《四川省建筑地基基础检测技术规程》(DBJ51/T014-2013)。 1、静载荷试验:采用正方形承压板,压板面积为1、14m2,由千斤顶反力加荷,精密百分表测量沉降。根据沉降计算各测点承载力特征值。试验加荷共分8级,每级加荷后立即读记一次沉降量,以后每隔30min观测一次,每级荷载的维持时间均不得少于1、5小时,稳定标准为每小时的沉降量小于0、1mm。 2、桩体检测:采用SH—30型钻机及N120动探配套设备,使用超重型动力触探,依据N120每10cm贯入的锤击数对振冲碎石桩桩体进行评价,判定成桩质量,其检测深度应与地基处理的深度相同。 三、工程慨述 该工程地基基础由×××公司设计。地基采用振冲碎石桩复合地基,桩径为900mm,桩距1、15m,排距0、996m,设计要求加固处理后地基承载力特征值f spk ≥250kPa,压缩模量E sp≥15MPa。振冲碎石桩地基施工由×××公司承担。由×××公司监理。 四、工程地质概况 拟建场地位于市。本次勘察表明,拟建场地勘探深度范围内的地层主要由第四系人工填土层(Q4ml)杂填土、素填土、第四系全新统(Q4al+pl)冲洪积层粉质粘土、粉土、中砂与卵石层组成。 地层从上至下描述如下:

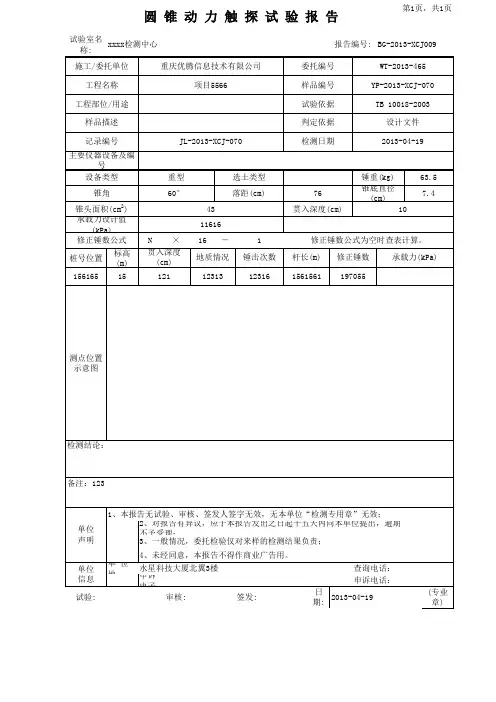

设计标高 193.92m 报告日期 2009.9.25 触孔地点 两广隧道进口仰拱DK614+511.4-DK614+518.0 试验日期2009.9.25 触孔编号1# 2# 3# 4# 5# 记录编号GGTJ9-ZTSSJ5-DLCT-20090925-1 报告编号GGTJ9-ZTSSJ5-DLCT-20090925-1工程名称新建贵广铁路GGTJ9标 委托编号GGTJ9-ZTSSJ5-DLCT-20090925-1 新建贵广铁路 表号：铁建试报69 动力触探试验报告 批准文号：铁建设函 [2009]28号 委托单位中铁十四局贵广铁路工程指挥部第四项目部
表号：铁建试报69 动力触探试验报告批准文号：铁建设函 [2009]28号 委托单位中铁十四局贵广铁路工程指挥部第四项目部报告编号GGTJ9-ZTSSJ5-DLCT-20091007-1工程名称新建贵广铁路GGTJ9标委托编号GGTJ9-ZTSSJ5-DLCT-20091007-1触孔地点两广隧道进口明洞仰拱DK614+502.0-DK614+511.4试验日期2009.10.7 触孔编号1# 2# 3# 4# 5#记录编号GGTJ9-ZTSSJ5-DLCT-20091007-1设计标高193.848m报告日期2009.10.7
表号：铁建试报69 动力触探试验报告批准文号：铁建设函 [2009]28号 委托单位中铁十四局贵广铁路工程指挥部第四项目部报告编号GGTJ9-ZTSSJ5-DLCT-20091010-1工程名称新建贵广铁路GGTJ9标委托编号GGTJ9-ZTSSJ5-DLCT-20091010-1触孔地点两广隧道进口明洞仰拱DK614+491.0-DK614+502.0试验日期2009.10.10 触孔编号1# 2# 3# 4# 5# 6#记录编号GGTJ9-ZTSSJ5-DLCT-20091010-1设计标高193.751m报告日期2009.10.10
地基基础检测报告 工程名称： / 检测项目：振冲桩复合地基静载荷试验、动力触探检测委托单位： / 检测性质：委托检测 检测日期：
静载荷试验、动力触探检测设计单位： / 监理单位： / 地勘单位： / 施工单位： /- 试验： 审核： 签发：
目录 一、前言 (4) 二、检测规、原理 (4) 三、工程慨述 (5) 四、工程地质概况 (5) 五、检测的仪器设备 (6) 六、试验点位的选取 (6) 七、检测结果 (7) 八、结论 (8) 附图表 静载荷试验结果汇总表及P～S曲线图动力触探检测结果汇总表及曲线图 桩位平面布置示意图 声明： 1、报告无计量认证章、资质专用章以及委托检验专用章或业务专用章无效。 2、复制报告未经重新加盖计量认证章、资质专用章以及委托检验专用章或业务专用章无效。 3、报告无报告人、审核人、批准人签章无效。 4、报告涂改、换页无效，无骑缝章无效。 5、对送样委托检测，检测报告仅对来样负责。 6、对检测报告若有异议，应于收到报告之日起十五日向检测单位提出。
医疗中心医院建设工程纯地下室 静载荷试验、动力触探检测 一、前言 我公司受×××的委托，于年月日至日对×××工程纯地下室的振冲碎石桩桩体进行了动力触探检测；于年月日至月日进行了单桩复合地基静载荷试验。 检测目的：通过静载试验，模拟建筑物地基的实际受荷条件，测定振冲碎石桩复合地基的承载力特征值和变形参数。通过动力触探，对桩体进行评价，判定地基振冲碎石桩桩体的施工质量。 现根据试验数据和资料综合分析提交试验报告。 二、检测规、原理 《建筑地基处理技术规》（JGJ79-2012）； 《岩土工程勘察规》（GB50021-2001 2009版）； 《省建筑地基基础检测技术规程》（DBJ51/T014-2013）。 1、静载荷试验：采用正方形承压板，压板面积为1.14m2，由千斤顶反力加荷，精密百分表测量沉降。根据沉降计算各测点承载力特征值。试验加荷共分8级，每级加荷后立即读记一次沉降量，以后每隔30min观测一次，每级荷载的维持时间均不得少于1.5小时，稳定标准为每小时的沉降量小于0.1mm。 2、桩体检测：采用SH—30型钻机及N120动探配套设备，使用超重型动力触探，依据N120每10cm贯入的锤击数对振冲碎石桩桩体进行评价，判定成桩质量，其检测深度应与地基处理的深度相同。
标准贯入试验、静力触探试验、动力触探试验 现场操作规程
一、标准贯入试验 1. 先用钻具钻至试验土层标高以上 0.15m 处，清除残土。清孔时应避免试 验土层受到扰动。 当在地下水位以下的土层进行试验时，应使孔内水位高于地下 水位，以免出现涌砂和坍孔。必要时应下套管或用泥浆护臂。 2. 贯入应拧紧钻杆接头，将贯入器放入孔内，避免冲击孔底，注意保持贯 入器、 钻杆、 导向杆联接后的垂直度。 孔口宜加导向器， 以保证穿心锤中心施力。 注：贯入器放入孔内，测定其深度，要求残土厚度不大于 0.1m。 3. 采用自动落锤法， 将贯入器以每分钟 15~30 击打入土中 0.15m 后， 开始记 录每打入 0.10m 的锤击数， 累计 0.30m 的锤击数为标准贯入击数 N， 并记录贯入 深度与试验情况。若遇密实土层，贯入 0.3 吗锤击数超过 50 击时，不应强行打 入，记录 50 击的贯入深度。 4. 旋转钻杆，然后提出贯入器，取贯入器中的土样进行鉴别、描述、记录， 并量测其长度。将需要保存的土样仔细包装、编号，以备试验之用。 5. 重复以上步骤，进行下一深度的贯入试验，直到所需深度。 二、静力触探试验 1. 平整实验场地，设置反力装置。将触探主机对准孔位，调平机座（用分度 值为 1mm 的水准尺校准） ，并紧固在反力装置上。 2. 将已穿入探杆内的传感器引线按要求接到量测仪器上， 打开电源开关， 预 热并调试到正常工作状态。 3. 贯入前应试压探头，检查顶柱、锥头、摩擦筒等部件工作是否正常。当测 孔隙压力时， 应使孔压传感器透水面饱和。正常后将连接探头的探杆插入导向器 内，调整垂直并紧固导向装置，必须保证探头垂直贯入土中。启动动力设备并调 整到正常工作状态。 4. 采用自动记录仪时， 应安装深度转换装置， 并检查卷纸机构运转是否正常； 采用电阻应变仪或数字测力仪时，应设置深度标尺。
