Protel —PCB 电脑打印输出设置
1. 首先是电路图导线和焊盘的设计：电路中导线的设计，本装置的最小线宽是0.2mm ，如果电路允许的话线条尽可能宽，这样在制作电路板的转印和腐蚀的过程中效果就会更好，也就是说线宽能用0.4mm 就不用0.3mm 。电路板在打印前应检查电路中是否有十字交叉线，仔细检查电路。
2. 焊盘的大小如下图所示：x-size ，y-size 的大小根据元器件管脚的大小可以设置不同的大小，但是最小的焊盘的尺寸≥８０ｍｉｌ，由于打孔是我们人为的，所以ｈｏｌｅｓｉｚｅ一般设的比较小一点，在２３ｍｉｌ左右，这样就不会打飞焊盘。
出现芯片的管脚焊盘的尺寸如下图右侧显示，可设置成椭圆形状，利于焊接。
3. 首先打开一个PCB 图，选择File
print/preview ，
如果打印过程选择纸的摆放方向请选择：File —setup printer
来设置打印机然后来设置打印选项，方向调节orientation,更改图形在板上的位置可以更改Margins
。确定后进行下步操作
4. 选择EDIT － insert printout ，出现如下对话框：
在Options 里选择Show Holes 。在Color Set 里选择Black&White 。然后点击Add ……选择要打印的图层。注意要把焊盘层(multilayer)放在首位（通过move up 移动图层），不打印的图层要删掉。如下图所示：
然后点击Close ，出现下图所示图像，就是我们要打印的图形了。为防止图像质量不好，同一个图形可以多拷贝几份，同时进行打印。如果制作双面板，就要注意镜像的问题，一般双面板的顶层需要镜像。 注意：最后选择File －print current （打印当前页），进行打印。 4、添加层
Protel 99se原理图、PCB转为PDF的办法 PDF优点太多了，Protel的图纸转换为PDF后是矢量图，因此放大到很大都不会有锯齿和马赛克。用PDF输出电路图和PCB是最佳的选择。 转换需要用到的主要工具: 1.Protel 99se(dxp当然也可以但是现在国内业界用99的还是特别多啊，给制版商DXP的文件他们未必能打开。所以主要介绍99) 2.PDF打印机软件.如PDFfactory等等.以下均用PDFfactory作为例子. 步骤: sch的转换很简单.File->Print 打印机选择成PDFfactory,打印,保存即可.\ pcb的转换过程较为复杂. 1. 先"观察制定区域"(虚线框的zoom工具)将整个板子显示在屏幕上, 2. 然后File-Print/Preview. 3. 在左侧列表打印机图标点右键-属性,选择PDF打印机 4. 点右键Insert Printout. Layers为你需要打印的层,其他看着办. Insert Print Layer可以在当前页增加要输出的层. 5. 如果要打印多页,每页是不同的层,可以Insert 6. File - Print all 就可以保存了. 小提示Tips: 1.如果需要sch和pcb合在一个文件，可以暂时不保存、关闭打印控制台。 2.如果需要改变颜色，可以在上面菜单找preference。同理能够修改灰度。 3.注意调整图层的顺序，否则有的层会被遮挡。 -------------- PS: 1.可以用Altium Designer 6完成转换，得到的pdf还附带了bookmark，一点书签就能够找到原件，非常方便。转原理图时注意，要把需要转的sch都打开，否则网络端口（黄箭头方向）和结点很可能出问题。 protel 打印设置： sch的打印设置较简； pcb的设置：打开file>setup printer…进行打印前的设置. 在弹出的printer setup菜单中，要先选择您的打印机：最先几个是默认的打印机，后面两个是我们安装了的打印机，（我的机子上是这样）两个中一个后缀为：final,一个是：composite;前一个的意思是： 打印机一次只打印一个层（不管您选了几个层，只是分几次打印而已）、后一个是一次打印所有您选中的 层面，根据需要自己选择哦！
Protel —PCB 电脑打印输出设置 1. 首先是电路图导线和焊盘的设计：电路中导线的设计，本装置的最小线宽是0.2mm ，如果电路允许的话线条尽可能宽，这样在制作电路板的转印和腐蚀的过程中效果就会更好，也就是说线宽能用0.4mm 就不用0.3mm 。电路板在打印前应检查电路中是否有十字交叉线，仔细检查电路。 2. 焊盘的大小如下图所示：x-size ，y-size 的大小根据元器件管脚的大小可以设置不同的大小，但是最小的焊盘的尺寸≥８０ｍｉｌ，由于打孔是我们人为的，所以ｈｏｌｅｓｉｚｅ一般设的比较小一点，在２３ｍｉｌ左右，这样就不会打飞焊盘。 出现芯片的管脚焊盘的尺寸如下图右侧显示，可设置成椭圆形状，利于焊接。 3. 首先打开一个PCB 图，选择File print/preview ， 如果打印过程选择纸的摆放方向请选择：File —setup printer 来设置打印机然后来设置打印选项，方向调节orientation,更改图形在板上的位置可以更改Margins 。确定后进行下步操作
4. 选择EDIT － insert printout ，出现如下对话框： 在Options 里选择Show Holes 。在Color Set 里选择Black&White 。然后点击Add ……选择要打印的图层。注意要把焊盘层(multilayer)放在首位（通过move up 移动图层），不打印的图层要删掉。如下图所示： 然后点击Close ，出现下图所示图像，就是我们要打印的图形了。为防止图像质量不好，同一个图形可以多拷贝几份，同时进行打印。如果制作双面板，就要注意镜像的问题，一般双面板的顶层需要镜像。 注意：最后选择File －print current （打印当前页），进行打印。 4、添加层
PCB工艺丝印的制作以及打印设置 工艺丝印的制作主要是为了方便在焊接PCB前核对器件的标值和标号。因此在制作丝印的时候，需要做到标值和标号与相对应的器件一一对应，通过器件能够知道它的标号是多少，标值是多少，这样才不会出现器件焊接错误。 标值、标号的摆放需要遵循以下两个原则： ➢标号放在器件丝印附近，能够让人直观明了的、没有歧义的定位到相应的器件。 同时尽量摆放美观，并且不能放置在器件焊盘上面，在制作的PCB上面会显示出器件的标号。 ➢标值放在器件的丝印里面，使得焊接前能够确定该器件的主要值（型号）。关于器件的封装、厂家等信息一般会在清单里面说明。 第一步、关闭除了Top Overlayer和Keep-Out layer（Mechanical1）之外的所有层 因为我们仅对Top Overlayer的String进行操作，因此，避免其它层对操作产生影响，需要关闭除了Top Overlayer以及Keep-Out layer外的所有层。首先按“L”或者单击界面的左下角的带颜色的“LS”方框，系统会弹出关于层和块的显示界面，单击“All Layer Off”关闭所有层之后，选择打开Top Overlayer和Keep-Out layer，如图1.1所示： 图1.1 关闭除Top Overlayer和Keep-Out layer外的所有层 然后单击界面下方的“All Layer Off”,关闭所有层。再单击“Top Overlayer”的后面“show”
的方框，显示顶层丝印层。 第二步、显示Top Layer所有器件的标值以及标号 在设计PCB的时候一般会选择将器件的标值（Comment）隐藏，因此，此时就需要先将这些标值显示出来。在没有显示出标值的时候，丝印层如图2.1所示： 图2.1 丝印层仅显示器件标号图2.2 丝印层显示器件标号和标值要显示出所有器件的标值，首先要选中所有的器件，具体方法，选中一个器件，右击该器件，弹出菜单中选择“Find Similar Objects”，弹出如图2.3所示对话框，将“Top Overlayer”的后面的“Any”更改为“Same”，然后会再弹出一个对话框，如图2.4所示，勾选上“Show Comment”后面的方框，这时候PCB上面就会显示出所有的器件的标值。
打印PCB步骤 PCB即Printed Circuit Board，中文意思是印制电路板。它是一种在电子元器件上布线和连接的板子，广泛应用于电子产品中，如手机、电脑、电视等。在PCB制作过程中，选择适当的打印PCB步骤能够确保电路板质量的稳定，也是保证电子设备正常运行的重要环节，下面将从以下几个方面介绍打印PCB 步骤。 一、确定PCB设计 在电路板制作前，需要输出设计好的电路板图，如Gerber 文件等，以便后续PCB制作。在确定电路板设计时需要考虑很多因素。例如，PCB板层数、电路板尺寸、元器件布局、导线宽度、焊接方式等参数。 二、打印PCB外层印刷 首先先将电路板图输出到专业的PCB打印机上，在打印时需要选择合适的打印纸张大小和分辨率。在打印PCB时需要注意，纸张的质量和打印质量会对电路板质量产生影响。如果打印纸质量不好，显然会影响最终电路板质量；如果打印质量不好，则可能会导致电路的不良连接。 三、进行切割处理 当电路板图被打印完成后，就需要进行一次切割处理。在切割处理时，应该注意不要弄碎电路板，也不要影响电路板的
质量和整洁程度。需要注意的是，在切割之后还需要对电路板进行研磨和抛光。 四、打孔 电路板孔是为使焊接元件能与其它电路连接而打的孔。打孔的作业一般在机械加工中完成，打孔时需要加大孔的直径，以确保元件在焊接时有足够的空间。同时，孔的大小要符合元器件引脚的直径，以确保元器件正常安装。 五、电镀处理 在电镀处理时，电路板会被放入电解槽中，进行化学电镀。镀铜的目的是为了让电路板上的导线形成有一定厚度的保护层，从而更好地保护元器件的引脚。同时也可以减小电路板的电阻，提高其导电性。 六、图版钻孔 在电路板处理后，图版钻孔就需要开始处理。钻孔操作是将电路板上孔位标准化，使得元器件接口能够实际使用。钻孔时需要采用合适的钻头，同时还要控制好钻孔深度，以确保钻孔质量。 七、焊接 电路板完成后，就需要进行焊接。焊接的主要目的是把电子元器件和电路板上的接点连接起来。在焊接前，需要确认元件的功率等级、焊接点位置和插入方向。在焊接时需要按照焊接方法进行，如手焊、波峰焊、热风焊等。
Altium_Designer PCB 打印技巧 在做报告的时候，需要清晰的原理图，而用截屏功能抓出来的图往往不够清晰。当然把图放大了用QQ截图功能一块一块抓出来再拼成大图也凑合，假如你有哪个耐心的话。 我常用的办法是用smart printer（一款虚拟打印机软件）直接打印成图片，然后裁了用。参数设置合适的话，打印出来的图相当清楚（当然体积和幅面都比较大了）具体操作过程如下：打印的时候先安装smart printer。 安装完之后在开始菜单里找到刚刚装上去的软件，打开虚拟打印机控制台，添加打印机（这一步我不确定，因为我的软件已经装好了，但平时不用的时候就在控制台里面卸载掉了，所以每次使用还得点安装，才能在打印选项中找到Smart printer）
添加过程中会跳出一个对提醒话框，不管它，选仍然继续 到这里虚拟打印机就安装添加完成了，下面是Protel 软件的具体设置，和操作方法。 一。原理图的打印 然后打开DXP，打开一张原理图。从“文件”菜单选择“页面设定”，（不要点快捷菜单中快速打印的打印机图标，否则很多东西没法设置）
如下图设置DXP的打印参数，假如是做报告，肯定希望图尽量大尽量清楚，缩放比例就选最大的“fit Document On Page”再点“打印设置”至于打印颜色，灰度的图用激光打印机打出来比较清晰（所以每次打印时候都要在word的图像工具栏里面把图片设置成灰度模式），当然假如你很有钱打算用彩喷打你的论文或报告，那就选彩色打印。 设置完成后点“打印设置”进入打印机的参数设置界面
打印机名称选择 smart printer，点旁边的“属性”按钮进入打印机属性设置。 在打印机属性设置里，选项卡1“布局”，根据你的图纸选择横向或者纵向。 选项卡2“纸张/质量”根据需要选择彩色或者黑白。然后点“高级”进入打印质量的调整。
PCB文件分图层打印 经过前面艰苦地努力，PCB文件终于设计出来了，但它仍旧只是停留在电脑荧屏上的东西。要将它制作成电路板，还必须要把它从电脑上打印下来。如何打印呢？ 实际上，无论是采用丝网印刷方式，还是热转印的方法制作印刷电路板，都必须事先将设计好的PCB文件分不同的图层打印出来（因为PCB文件可分为底层信号层、顶层信号层、底层丝印层、顶层丝印层、机械层和禁止布线层等不同层面），因此，学会分图层打印PCB文件是利用电脑设计、制作印刷电路板的一项基本要求。Protel99se打印PCB文件，不象打印电路原理图那么简单。打印原理图可以直接打印，而打印PCB文件则要先按一定的步骤设置需要打印的图层，尔后才能实施正常的打印操作。 下面介绍Protel99se分图层打印PCB文件的有关知识要点和具体的操作。 一、打开要打印PCB图的文件（如“ATMEGA8单片机控制系统的控制原理.Pcb”），如图9．1。 图9．1 二、如图9．2所示，依次单击File（文件）/（Print/Preview）(打印预览)菜单。
9．2 三、执行上述命令后，弹出图9．3窗口。 图9．3 由图9．3可以看出：执行File/（Print/Preview）命令后自动产生了一个名为“Preview控制原理．PPC”打印预览文件。同时将窗口分成主要的两部分：位于左边侧的部分是Preview PCBPrint（打印预览）管理器；位于右侧的另一部分是打印图层预览区。 四、如图9．4所示，依次单击Tools（工具）/Create Final（生成最终打印图层）菜单。
图9．4 五、执行Tools/Create Final的命令后，弹出图9．5“确认生成打印设置”对话框。 图9．5 确认生成打印设置 “确认生成打印设置”对话框问你：是否希望生成最终打印图层设置？同时警告你：执行这个操作，将会使所有当前图层从打印预览区中移开，在打印预览区中将显示的是新设置的需要打印的图层。 六、当你确实要生成最终打印图层时，就点击按钮，弹出图9．6窗口。

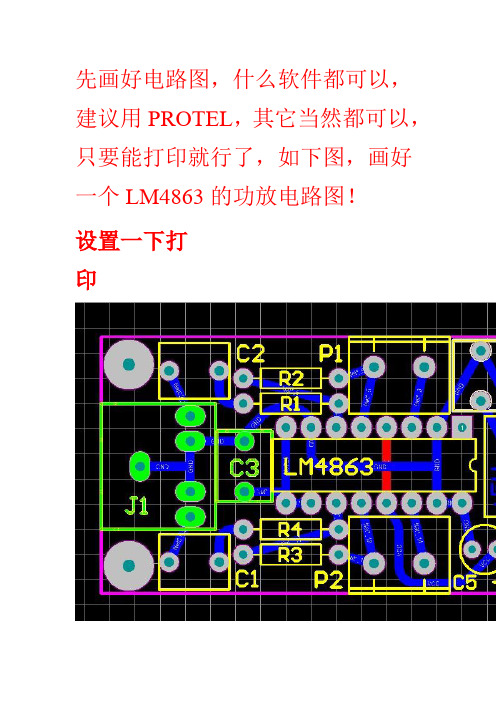

打印PCB步骤 (2009-03-26 19:52:36) 转载 标签： 起重要预备的器械：单面腐化铜板，氯化铁，激光打印机，热塑机（确实是紧缩相片的那个，我也不明白叫什么，就这么叫了），砂纸，热转印纸，因此还有要腐化出的电路图了 先从PCB图说起，要想腐化板子，起重要对PCB图进行处理，PCB最好是单面的，如许腐化出来后就不要跳线了，在protel99 se下点击打印，会生成打印预览，然后在Multilayer Composites上点击右键弹出下面的对话框 按照上图的选项选择好，layers里面纸留上面三项，clor set选项必定要选诟谇的，假如布线是在顶层的话，Options就选择镜像，因为到时刻把图转印到腐化板上是与打印纸上相反的，
因此也能够不选择，到时刻焊板子的时刻把元件焊到后头就行了，只是那样得打太多的孔…… 做好那个之后就能够打印了，将热转印纸放到打印机里面打印PCB图 我们还得对覆铜板进行处理，选择好一个合适大年夜小的覆铜板，用砂纸将覆铜板打磨，光亮就行了。将热塑机打开，温度设置到150°，到温度后将打印好的图纸平坦的放到覆铜板上（滑腻面和铜板接触），然后将两者同时从热塑机穿过，出来后图就全在板子上了， 然后最后一步工作确实是腐化了，我们应用铜和氯化铁的置换反应来制板，起首调好氯化铁溶液的浓度，一样高浓度腐化专门快，有碳粉的处所（也确实是走线）就可不能和氯化铁反响。 十多分钟后全然上就弄好了 /////////////////////////////////////////////// 用电熨斗也能够把打印好的图转印到腐化铜板上 电路图的走线尽量宽一些，腐化液最好浓一点，加点热水后果专门好哦！ 电子技巧联盟二群：81672535 总群：54299852迎接大年夜家参加 【Altium Design Summer 08 PCB打印的相干设置】 画好PCB后 一.起首选择[文件F]-[页面设置U],弹出Composite Properties选项, 个中的打印纸选项栏是选择纸张和纸张的横纵项, 页面的地位默认是居中的,去掉落居中的勾选,在前面输入数值,就能够改变图片在准许至上的地位了, A4的大年夜小是21*29.7(cm),转换成英制单位是82700*117000（mil）
