PCB工艺丝印的制作以及打印设置
工艺丝印的制作主要是为了方便在焊接PCB前核对器件的标值和标号。因此在制作丝印的时候，需要做到标值和标号与相对应的器件一一对应，通过器件能够知道它的标号是多少，标值是多少，这样才不会出现器件焊接错误。
标值、标号的摆放需要遵循以下两个原则：
➢标号放在器件丝印附近，能够让人直观明了的、没有歧义的定位到相应的器件。
同时尽量摆放美观，并且不能放置在器件焊盘上面，在制作的PCB上面会显示出器件的标号。
➢标值放在器件的丝印里面，使得焊接前能够确定该器件的主要值（型号）。关于器件的封装、厂家等信息一般会在清单里面说明。
第一步、关闭除了Top Overlayer和Keep-Out layer（Mechanical1）之外的所有层
因为我们仅对Top Overlayer的String进行操作，因此，避免其它层对操作产生影响，需要关闭除了Top Overlayer以及Keep-Out layer外的所有层。首先按“L”或者单击界面的左下角的带颜色的“LS”方框，系统会弹出关于层和块的显示界面，单击“All Layer Off”关闭所有层之后，选择打开Top Overlayer和Keep-Out layer，如图1.1所示：
图1.1 关闭除Top Overlayer和Keep-Out layer外的所有层
然后单击界面下方的“All Layer Off”,关闭所有层。再单击“Top Overlayer”的后面“show”
的方框，显示顶层丝印层。
第二步、显示Top Layer所有器件的标值以及标号
在设计PCB的时候一般会选择将器件的标值（Comment）隐藏，因此，此时就需要先将这些标值显示出来。在没有显示出标值的时候，丝印层如图2.1所示：
图2.1 丝印层仅显示器件标号图2.2 丝印层显示器件标号和标值要显示出所有器件的标值，首先要选中所有的器件，具体方法，选中一个器件，右击该器件，弹出菜单中选择“Find Similar Objects”，弹出如图2.3所示对话框，将“Top Overlayer”的后面的“Any”更改为“Same”，然后会再弹出一个对话框，如图2.4所示，勾选上“Show Comment”后面的方框，这时候PCB上面就会显示出所有的器件的标值。
图2.3 选中同一层中所有器件图2.4 显示器件的Comment参数
第三步、按照规则摆放所有器件的标值以及标号
当器件的所有标值都显示出来之后，如图2.2所示，可以看到此时PCB上会有一些比较杂乱的、很长的String，它们就是器件的标值（Comment）。从图2.5我们可以看出，器件的标值（Comment）中还会显示器件的封装信息，其实大部分的器件标值都会是很长的一串String，其中会包括器件的核心参数、器件的封装、器件的厂家、材质要求等。但是，这些信息还可以放在清单中，因此，为了便于制作丝印，一般在器件的Comment中只显示出其标值—核心参数。因此需要将其他的参数都删除掉，然后将器件的Comment放置在器件的中心，将器件的标号放置在器件的周围空旷的位置（一般优先放在下边或右边）。将所有器件的标号和标值按照规定摆放好位置后，PCB的Top Overlayer就如图2.6所示。
图2.5 Top Overlayer显示器件的标值和标号图2.5 Top Overlayer显示器件的标值和标号
第四步、重复步骤一至三，摆放Bottom Overlayer所有器件的标值以及标号
在对Bottom Overlayer进行操作的时候，所有的显示会有一个反面的效果，因此，需要先进行翻转显示，具体操作：在显示为Bottom Overlayer时候，选择“View” “Flip Board”，这样十分方便查看。
在对Bottom Overlayer进行的操作和对正面的操作基本上是一样的。
第五步、核对器件信息
一般的器件的信息和原理图上的不回有差异，但是在绘制PCB过程、制作丝印过程中，有可能修改了某些值，因此需要将PCB上的标值、标号信息与原理图上的标值、标号信息进行一一核对。
第五步、打印设置
在丝印制作完成、并检查无误之后，我们就可以进行丝印文件的输出了，正反面的丝印是分开制作的。
正面丝印的制作：首先设置为仅显示“Top Overlayer”和“Keep-Out layer”，方便自己查看。
然后开始设置PDF文件输出，“File”✂“Smart PDF”✂“Next”✂“Current Document ”，然后选择自己输出的路径和设置文件名。如果不需要材料清单的话，在下一步中将材料清单前面的“√”去掉，再在下一步的设置中选择需要打印的层。在“Printout&Layer”中，删除掉“Top Overlayer”和“Keep-Out layer”外的所有层，下一步即可。在后面一步的设置中，将PCB的“color modes”设置为“Monochrome”，此处设置为“Monochrome”，这是将所有的颜色输出为黑色，打印的时候墨色会比较深，而原先的“Color”则是在输出的时候保有原先的颜色（方便与观看），在打印的时候墨色就显得非常的浅。在下一步的设置中，将“Save Settings …”前面的“√”去掉。这样我们的PDF输出文件就制作完成了。
反面丝印的制作仅有一个操作和正面操作时不一样的，即在设置打印层的后面要求设置“Printout Options”中为“Mirror”模式，这样方面的丝印才能像正面的显示的那样，比较方便于查看。
注：
○1、丝印标值不得有二义性，不允许标值所说明的器件的数值是可以选择的；
○2、不需要焊接的器件，请不要将其丝印标出来。
PCB工艺丝印的制作以及打印设置 工艺丝印的制作主要是为了方便在焊接PCB前核对器件的标值和标号。因此在制作丝印的时候，需要做到标值和标号与相对应的器件一一对应，通过器件能够知道它的标号是多少，标值是多少，这样才不会出现器件焊接错误。 标值、标号的摆放需要遵循以下两个原则： ➢标号放在器件丝印附近，能够让人直观明了的、没有歧义的定位到相应的器件。 同时尽量摆放美观，并且不能放置在器件焊盘上面，在制作的PCB上面会显示出器件的标号。 ➢标值放在器件的丝印里面，使得焊接前能够确定该器件的主要值（型号）。关于器件的封装、厂家等信息一般会在清单里面说明。 第一步、关闭除了Top Overlayer和Keep-Out layer（Mechanical1）之外的所有层 因为我们仅对Top Overlayer的String进行操作，因此，避免其它层对操作产生影响，需要关闭除了Top Overlayer以及Keep-Out layer外的所有层。首先按“L”或者单击界面的左下角的带颜色的“LS”方框，系统会弹出关于层和块的显示界面，单击“All Layer Off”关闭所有层之后，选择打开Top Overlayer和Keep-Out layer，如图1.1所示： 图1.1 关闭除Top Overlayer和Keep-Out layer外的所有层 然后单击界面下方的“All Layer Off”,关闭所有层。再单击“Top Overlayer”的后面“show”
的方框，显示顶层丝印层。 第二步、显示Top Layer所有器件的标值以及标号 在设计PCB的时候一般会选择将器件的标值（Comment）隐藏，因此，此时就需要先将这些标值显示出来。在没有显示出标值的时候，丝印层如图2.1所示： 图2.1 丝印层仅显示器件标号图2.2 丝印层显示器件标号和标值要显示出所有器件的标值，首先要选中所有的器件，具体方法，选中一个器件，右击该器件，弹出菜单中选择“Find Similar Objects”，弹出如图2.3所示对话框，将“Top Overlayer”的后面的“Any”更改为“Same”，然后会再弹出一个对话框，如图2.4所示，勾选上“Show Comment”后面的方框，这时候PCB上面就会显示出所有的器件的标值。
丝印网版制作的方法及详细步骤解析 步骤一：材料准备 1.选择适合的网版：根据所需印刷材料和图像特点，选择合适的丝印 网版。丝印网版根据丝线的数量和粗细来分类，常见的有80目、120目、200目等。 2.准备网框：将选好的丝印网版固定在网框上，确保网版平整并拉紧。 步骤二：设计和图像转移到网版上 2.制作底片：使用一张透明纸或特制胶片，在光敏涂层上用墨水打印 设计好的图像。底片上图像是与最终印刷效果相反的，即需要印刷的部分 为透明，不需要印刷的部分为黑色。 3.准备网版印刷机和曝光设备：将网版印刷机设置好，并安装好曝光 设备，用于将设计图像转移到丝印网版上。 4.曝光网版：在曝光设备上放置已制作好的底片，并确保底片与网版 的位置对齐。打开曝光灯，曝光一段时间后，底片上的图像会被曝光到丝 印网版上。 5.清洗网版：将曝光后的网版放入洗板槽或水槽中，用清洗剂或水轻 轻清洗网版表面，以去除未曝光的光敏涂层。 步骤三：油墨准备 1.选择合适的油墨：根据印刷材料和设计需求，选择合适的油墨类型，如水性油墨、溶剂型油墨等。
2.混合油墨：将所选的油墨与稀释剂按照比例混合，并搅拌均匀，以获得适合印刷的粘度和颜色。 步骤四：丝网印刷 1.准备印刷材料：将待印刷的材料（如纸张、塑料片等）准备好，并确保材料表面干燥和清洁。 2.调整印刷机和丝印网版：将印刷机调整到合适的印刷速度和压力，同时将丝印网版安装到印刷机上，并确保网版与印刷材料的位置对齐。 3.涂油墨：将混合好的油墨倒在丝印网版上，并用刮刀均匀地涂抹油墨。 4.开始印刷：将印刷材料放在印刷台上，将刮刀轻轻地移动过网版，使油墨通过网版的开口传输到印刷材料上。注意确保速度和压力适中，以获得清晰的印刷效果。 5.干燥：完成印刷后，将印刷材料放置在通风的地方，使油墨自然干燥。 以上是丝印网版制作的详细步骤解析。通过按照这些步骤进行操作，您可以制作出高质量的丝印印刷品。当然，如何调整具体参数，还需要根据实际操作和经验进行一定的调整和改进。
丝印网版制作实用工艺流程 一、版材制备 1.版材选择：根据印刷要求和材料特性，选择合适的版材材料，一般 常用的有金属网版和丝网网版。 2.网孔定义：根据所需印刷效果，在版材上涂覆一层阻挡剂，通过阻 挡剂的隔离形成不透水区域，进而定义出所需的网孔图案。 3.网格张力调整：通过对版材上的金属网进行对张，调整网格的张力，以确保网络的稳定性和印刷的准确性。 二、感光处理 1.材料准备：将版材洗净，使其表面干净无尘。然后将感光涂层涂布 在网版上，并晾干。 2.图案制作：使用电脑设计软件或者人工手绘将所需的图案或文字制 作出来，并转移到透明胶片上。 3.曝光：将透明胶片与感光层紧密贴合，然后放入曝光机中进行曝光。曝光时间和强度根据感光涂层的要求进行调整。 三、显影处理 1.洗净：将经过曝光的感光层放入显影槽中进行洗净，使未曝光部分 的感光层溶解掉。 2.显影剂处理：使用合适的显影剂将网版浸泡一定时间，直至曝光过 的感光层完全溶解，并不得泄露光。
3.漂洗：将显影后的网版清洗干净，以去除残余的显影剂，并保证印 刷品质量。 四、固化处理 1.干燥：将显影后的网版放置在通风良好的地方晾干，使其完全干燥。 2.固化剂涂布：在固定剂（如胺丙基甲酸酯等）涂布在干燥的网版上，然后将其加热，使固化剂迅速固化。 3.固化压力调整：根据印刷要求，调整固化剂的压力和温度，以保证 固化效果的一致性。 五、应用与检验 1.试印：将制作好的网版安装到印刷设备上，进行试印测试，以检查 印刷品的质量和色彩效果。 2.调整优化：根据试印结果进行调整优化，以达到所需的印刷效果。 以上就是丝印网版制作的实用工艺流程，每个步骤都需要专业的设备 和技术进行操作。丝印网版制作工艺需要经验和技巧的积累，以保证印刷 品的质量和效果。
PCB板印刷工艺流程 一、电路设计 PCB板印刷工艺的第一步是进行电路设计。这一步骤包括确定电子元件的布局和连接方式，以及确定PCB板的输入和输出接口。通常使用EDA （Electronic Design Automation）工具进行电路设计。 二、布局设计 布局设计是确定电子元件在PCB板上的位置。在布局设计中，需要考虑信号的完整性、电源的分配、热设计等因素。合理的布局设计可以提高PCB板的性能和可靠性。 三、线路绘制 线路绘制是指将电路设计中的连接关系转化为实际的线路布局。在绘制线路时，需要考虑线路的宽度、间距、层数等因素。线路绘制的质量对PCB板的信号质量和可靠性有着重要影响。 四、铜层制作 铜层制作是指在PCB板上覆盖一层铜膜，以便于电子元件的焊接和连接。铜层制作的方法包括化学镀铜和物理镀铜等。铜层的质量和厚度对PCB板的导电性能和可靠性有着重要影响。 五、焊盘和丝印绘制 焊盘是连接电子元件和线路的金属片，丝印则是指印刷在PCB板上的文字和符号。焊盘和丝印的绘制需要考虑到元件的大小、形状、排列方式等因素。 六、印刷层制作 印刷层制作是指将电路设计中的图案转移到PCB板上。制作方法包括干膜法和湿膜法等。印刷层的质量对PCB板的性能和可靠性有着重要影响。 七、蚀刻 蚀刻是指使用化学溶液将暴露出来的铜膜腐蚀掉，从而形成需要的电路形状。蚀刻过程中需要控制蚀刻的速度和深度，以确保电路的精度和可靠性。 八、清洗和除锡
清洗和除锡是指在制作完成后对PCB板进行清洗和去除多余的锡。清洗可以去除残留的化学物质和杂质，除锡可以避免多余的锡对电路的影响，提高PCB板的性能和可靠性。 九、钻孔和插孔 钻孔和插孔是指为PCB板上的电子元件提供连接孔。钻孔和插孔的过程需要考虑孔的大小、位置、深度等因素。钻孔和插孔的质量对PCB板的组装和焊接有着重要影响。 十、表面处理 表面处理是指对PCB板的表面进行涂覆、电镀等处理，以提高其耐腐蚀性、导电性和美观度。表面处理的方法包括镀金、镀银、喷锡等。表面处理的质量对PCB板的性能和可靠性有着重要影响。 十一、测试和检验 测试和检验是指对制作完成的PCB板进行电气性能和可靠性的测试和检验。测试内容包括信号完整性测试、电源稳定性测试等。通过测试和检验可以确保PCB板的质量和可靠性。 十二、组装和焊接 组装和焊接是指将电子元件焊接到PCB板上，并组装成为一个完整的电子产品。组装和焊接的过程需要考虑元件的大小、形状、排列方式等因素。组装和焊接的质量对产品的性能和可靠性有着重要影响。
pcb制作流程 PCB制作流程一般包括原理图设计、布局设计、制作工艺、 生产制作、质检测试五个阶段，下面详细介绍这个过程。 第一步：原理图设计 原理图设计是PCB制作流程的第一步。在这一阶段，设计工 程师会根据电气原理图来设计PCB的电路连接。选择合适的 元器件，并完成连接线路的设计。 第二步：布局设计 布局设计是指根据原理图设计结果来进行器件的布局和定位。在这一阶段，设计工程师会根据电路连接的需要，决定元器件的位置和方向，并进行布线。同时也要考虑板子的大小、形状等因素。 第三步：制作工艺 制作工艺是指为了完成PCB制作需要准备的工艺和设备。首 先需要将原理图和布局设计转换为电脑可识别的文件格式，并进行相关参数的设置。然后，要利用光刻、腐蚀等工艺将设计好的电路图形图案转移到PCB基板上。最后使用丝印工艺为PCB板子标识元器件的位置和符号。 第四步：生产制作 生产制作是指根据制作工艺的要求进行PCB板的实际制作。 首先将已经设计好的电路图形图案转移到PCB基板上，然后 利用腐蚀工艺除去不需要的金属材料。接下来进行丝印工艺，为PCB板子进行标识。最后进行钻孔、插件、接插件等工艺。
第五步：质检测试 质检测试是指对制作好的PCB板进行质量检查和测试。主要包括外观检查、性能测试、电路连接测试等。通过对PCB板的检查和测试，来确保其符合设计的要求和标准。 总结： 整个PCB制作流程包括原理图设计、布局设计、制作工艺、生产制作、质检测试五个阶段，每个阶段都会对PCB板的质量和性能进行相关的操作和检查。通过这个流程，可以生产出满足电路连接需求的高质量PCB板。 注：内容参考自个人对有关知识的了解，并结合相关资料整理而成，仅供参考。
pcb丝印生产工艺 PCB丝印是指在印刷电路板（PCB）上采用丝网印刷技术进行图案印刷的工艺。丝印主要用于标注元件名称、电路符号、电路特性等，以便于后续的组装和维护工作。下面将介绍一下PCB丝印的生产工艺。 首先，制作PCB丝印需要准备丝网模板。丝网模板是由特殊 的丝网材料制作而成，常用的材料有不锈钢、镍铜合金等。丝网模板上需要根据设计要求制作丝网图案，通常使用光刻技术制作，包括腐蚀、曝光、洗涤等步骤。制作好的丝网模板要经过检查，确保图案的清晰度和精度。 接下来，需要将丝网模板安装在丝网印刷机上。丝网印刷机是专门用于PCB丝印的设备，可以自动将丝网模板与PCB对准 并进行印刷。在安装和调试过程中，需要注意保持丝网模板与PCB之间的距离和平整度。 然后，选择适当的丝印油墨。丝印油墨是一种特殊的油墨，需要具备良好的粘附性、耐久性和导电性。丝印油墨通常由主油、助剂和颜料等组成，需要根据不同的应用要求进行选择和调配。 接下来，进行印刷操作。在丝网印刷机的控制下，将适量的丝印油墨倒入丝网模板上，然后通过模板的压力和印刷刮刀的作用，使油墨均匀地传输到PCB上。在印刷过程中，需要注意 控制丝印油墨的流动性和粘度，以确保印刷的质量和效果。 印刷完成后，需要进行固化处理。固化是将丝印油墨中的溶剂
蒸发掉，并使油墨与PCB表面形成坚固的粘合层的过程。固化通常通过加热或紫外线照射来实现，具体的参数需要根据油墨和PCB材料的特性进行调整。 最后，进行后续的检查和包装工作。印刷完成后，需要对印刷质量进行检查，如检查图案的清晰度、边缘的毛刺和残留油墨等。通过严格的检查，可以确保印刷质量符合要求。最后，将印刷好的PCB进行包装和标识，以便于后续的使用和存储。 综上所述，PCB丝印生产工艺包括丝网模板制作、丝网印刷机安装与调试、丝印油墨选择与调配、印刷操作、固化处理和检查包装等多个步骤。通过严格控制每个环节的质量，可以获得高质量和持久耐用的PCB丝印产品。
pcb加工及工艺流程 PCB（Printed Circuit board）加工是指将电路设计图纸转化为实际 的电路板的过程。下面是PCB加工的一般工艺流程： 1.设计电路图：根据电路的功能和需求，使用电子设计自动化（EDA）软件绘制电路图。 2. 生成Gerber文件：将电路图转化为Gerber文件格式，Gerber文 件包含了电路板的各种图形和布局信息。 3. 制作光掩膜：使用Gerber文件生产光掩膜，光掩膜可用于制作电 路板上的各种层（如导板层、钻孔层等）的图案。 4. 制备基板：选择适当的基板材料（如FR-4），并按照Gerber文 件中的图案在基板上制备各个层。 5.图案化铜：在基板上涂覆光敏剂，然后将光掩膜与基板对位曝光， 通过化学反应去除未受光照的部分光敏剂，形成图案化的铜层。 6.钻孔：根据布局，使用精密钻床在基板上钻孔。 7.冷铜化：通过将钻孔过的孔壁表面电化学镀上铜，增加了孔壁的导 电性。 8.图案化阻焊：在基板上涂覆一层阻焊层，并使用光掩膜对待刷涂的 区域进行覆盖。然后进行热固化。 9.丝印：使用丝网印刷技术在基板上印刷标识、文字和其他图案。 10.焊接：将电子元器件通过表面装配技术（SMT）或插件式安装技术（THT）焊接到基板上。
11.AOI和测试：通过自动光学检查（AOI）和其他测试方法检查焊接 质量和电路板功能。 12.表面处理：对电路板进行表面处理，如镀金、镀锡或喷锡。 13.最终检查和包装：对已处理完成的电路板进行最后的检查和包装。 总之，PCB加工涉及到电路设计、图形制作、基板制备、图案化铜、 钻孔、阻焊、丝印、焊接、测试等多个环节。这些工艺流程的完成将最终 得到一个功能完善的电路板。
PCB丝印图 PCB丝印 PCB丝印的简介 PCB丝印被用到众多的双面和夺命印制板中，那么PCB丝印印刷工艺在双面和多层印制板上有哪些方面的应用呢？其实主要可以分为三个方面的应用。 阻焊膜 是一种保护层，涂复在印制板不需焊接的线路和基材上。 目的 防焊接时线路桥搭，提供长时间的电气环境和抗化学保护，形成印制板漂亮的“外衣”，包括热固性环氧绿油(含紫外线uv绿油)和液态感光阻焊油墨二大系统。通常为绿色，亦有黑色，黄色，白色，蓝色阻焊。元件字元 元件字元提供黄，白或黑色标记，这可以给给元件安装和今后维修印制板提供资讯。 PCB丝印的范围 说到丝印工艺的整个过程，这其中就包括：安全生产，使用设备，所需物料，工艺流程和控制参数，制造过程(原理，工作条件，丝网准备，网版制作，油墨搅拌，刮板使用，丝印定位方式，来板检查，刷板，丝网印刷，预烘，曝光，显影，固化)，文件和工艺审查，检查和测试专案。可以说PCB丝印的范围是十分广泛的。 PCB丝印的重要性 我们把PCB丝印比喻成PCB板的外衣是一点的不为过的，俗话说人靠衣装，所以有一个好看的的外观是用户看印制板最直观的感受，用户会因为外观而评论一块板材的好坏，除此之外，丝印阻焊和字元属印制板冗长制造工序中的后工序，价值不低的即将完工的印制板在后工序出了差错，损失就太大，太不值得了，再有，阻焊和字元是报废量最多的工序之一，因此，稳定丝印阻焊和字元的工艺，理顺这个工序的管理和文件控制及设备维护，就显得很重要了。 在不如1990年以后，基本所有的PCB工厂都不使用传统的工艺。这是有原因的，这原因就包括：双面和印制板的密度在增加，小孔细线SMT高密度是印制板发展的不可逆转的潮流，线宽间距0.12~0．20mm窄焊环

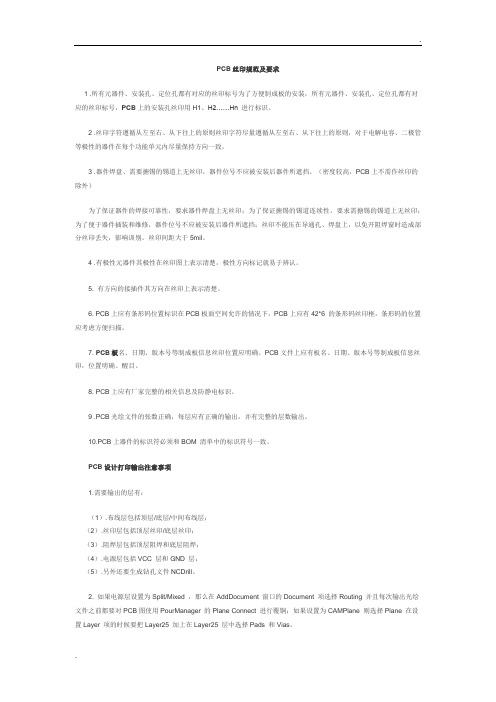

PCB丝印规范及要求 1 .所有元器件、安装孔、定位孔都有对应的丝印标号为了方便制成板的安装，所有元器件、安装孔、定位孔都有对应的丝印标号，PCB上的安装孔丝印用H1、H2……Hn 进行标识。 2 .丝印字符遵循从左至右、从下往上的原则丝印字符尽量遵循从左至右、从下往上的原则，对于电解电容、二极管等极性的器件在每个功能单元内尽量保持方向一致。 3 .器件焊盘、需要搪锡的锡道上无丝印，器件位号不应被安装后器件所遮挡。（密度较高，PCB上不需作丝印的除外） 为了保证器件的焊接可靠性，要求器件焊盘上无丝印；为了保证搪锡的锡道连续性，要求需搪锡的锡道上无丝印；为了便于器件插装和维修，器件位号不应被安装后器件所遮挡；丝印不能压在导通孔、焊盘上，以免开阻焊窗时造成部分丝印丢失，影响训别。丝印间距大于5mil。 4 .有极性元器件其极性在丝印图上表示清楚，极性方向标记就易于辨认。 5. 有方向的接插件其方向在丝印上表示清楚。 6. PCB上应有条形码位置标识在PCB板面空间允许的情况下，PCB上应有42*6 的条形码丝印框，条形码的位置应考虑方便扫描。 7. PCB板名、日期、版本号等制成板信息丝印位置应明确。PCB文件上应有板名、日期、版本号等制成板信息丝印，位置明确、醒目。 8. PCB上应有厂家完整的相关信息及防静电标识。 9 .PCB光绘文件的张数正确，每层应有正确的输出，并有完整的层数输出。 10.PCB上器件的标识符必须和BOM 清单中的标识符号一致。 PCB设计打印输出注意事项 1.需要输出的层有： （1）.布线层包括顶层/底层/中间布线层； （2）.丝印层包括顶层丝印/底层丝印； （3）.阻焊层包括顶层阻焊和底层阻焊； （4）.电源层包括VCC 层和GND 层； （5）.另外还要生成钻孔文件NCDrill。 2. 如果电源层设置为Split/Mixed ，那么在AddDocument 窗口的Document 项选择Routing 并且每次输出光绘文件之前都要对PCB图使用PourManager 的Plane Connect 进行覆铜；如果设置为CAMPlane 则选择Plane 在设置Layer 项的时候要把Layer25 加上在Layer25 层中选择Pads 和Vias。
