磁粉离合器价格—天机传动
磁粉离合器是采用磁粉作介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激磁线圈及磁粉组成。磁粉制动器低速使用时，会导致内部磁粉分布不均，而无法获得原有性能。磁粉离合器价格。
1、连续滑动运转使用
散热效果优良而且采用热变形均一的冷却构造，加上磁粉的高耐热性，容许连结与制动功率及滑动功率大，能够圆滑的滑动运转，不会引起震动。
2、高精度的转矩控制
转矩的控制范围非常广，而且控制精度高，传达转矩和激磁电流成正确的比例，可实现高精度的控制。
3、连结圆滑，无冲击
连结时的冲击极小，能够无冲击的圆滑启动、停止。而且阻力转矩极小，不会引起无用的发热量。磁粉离合器价格。
4、优越的耐久性、寿命长
采用耐热、耐磨耗、耐氧化、耐蚀性超强的超合金磁粉，寿命长。
5、磁粉离合器轻量、免保养、寿命长
型式简洁轻量化，使用耐高温之线圈及特殊油脂轴承，并针对易生磨耗的电枢施以耐磨特殊处理，延长使用寿命。磁粉离合器价格。
6、稳定性超群的定转矩特性
磁粉的磁气特性佳，而且粉粒相互之间的结合力安定，滑动转矩非常稳定，与相对回转数没有关系能持久保持恒定的转矩。
7、适合高频运转
应答敏捷快速及特别的散热构造，适合高频度运转使用。
由天机传动提供
电磁离合器的工作原理 电磁离合器的特点和工作原理电磁离合器的特点和工作原理关键词：电磁离合器摘要： 一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁前言：一是采用增加电磁离合器摩擦副径向尺寸的单磁路来实现。如SOMET公司的SM92、TM—11E剑杆织机的离合器，就是由SM92中的离合器采用增加径向尺寸满足TM—llE中的离合器扭矩增大需求来实现的。其离合器结构可采用非金属摩擦材料片作为摩擦副，非金属摩擦片与金属摩擦，使用寿命较长。由于离合器的寿命取决于摩擦副的使用寿命，无梭织机的可靠性取决于织机中的基础件寿命，因此采用单磁路方式增加离合器摩擦副直径来增大扭矩的措施，其实质是提高了无梭织机使用的可靠性。 二是电磁离合器受无梭织机结构尺寸的限制，在离合器径向尺寸不能增加的情况下，运用多片电磁离合器磁通多次过片理论，采用双磁路离合器结构，其扭矩亦可以大为提高，满足无梭织机扭矩增大的需要。但双磁路中由于磁通两次过片，摩擦副必须选择金属材料，由此造成无梭织机因离合器摩擦副磨损太快，促使双磁路的摩擦副磨损
率极高，而导致无梭织机可靠性下降。如SMIT公司生产的FAST剑杆织机；PICANOL公司生产的GTM—A、GTM—AS剑杆织机；DORNIER公司生产的HTV—1／E、HTV—M／E等，均采用双磁路共衔铁组合离合器。还有PICANOL公司近期生产的新型DELTA喷气织机中的制动器也选用双磁路结构的摩擦副，SMIT公司FAST中的剑杆织机电磁离合器也选用双磁路结构的摩擦副，以适应该类织机在不增加摩擦副径向尺寸下，满足织机增大扭矩的需求。 电磁离合器的工作原理电磁离合器的主动部分和从动部分借接触面间的摩擦作用，或是用液体作为传动介质（液力偶合器），或是用磁力传动（电磁离合器）来传递转矩，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又答应两部分相互转动。振动电机，仓壁振动器－海安县蓝天机电制造有限公司目前在汽车上广泛采用的是用弹簧压紧的摩擦（简称为摩擦离合器）。 发动机发出的转矩，通过飞轮及压盘与从动盘接触面的摩擦作用，传给从动盘。当驾驶员踩下踏板时，通过机件的传递，使膜片弹簧大端带动压盘后移，此时从动部分与主动部分分离。 磁粉离合器摩擦应能满足以下基本要求： （1）保证能传递发动机发出的最大转矩，并且还有一定的传递转矩余力。 （2）能作到分离时，彻底分离，接合时柔和，并具有良好的散热能力。 （3）从动部分的转动惯量尽量小一些。这样，在分离离合器换
磁粉制动器的分类及选型要素 天机传动磁粉制动器的分类及选型要素介绍： 按励磁线圈的供电方式，磁粉离合器、制动器有两大类产品：线圈旋转式和线圈静止式。线圈旋转式旋转线圈的供电是经过安装在轴上的滑环进行的，由于接电方式的不可靠和线圈在高速旋转过程中有可能发生的不平衡引起震动，这种类型的产品已经很少应用，目前市场上的绝大部分产品都采用线圈静止型的。 线圈静止型产品又有外壳静止和外壳旋转二种类型。对于外壳静止的产品，静止线圈位于转子的外部，对于外壳旋转的产品，静止线圈位于转子的内部。根据输出转子工作面的形状不同，常用的产品有圆柱形转子、杯形转子和盘形转子之分。圆柱形转子一般用于大中型
产品，结构比较简单；杯形转子一般用于外壳旋转型产品，散热好，滑差功率较大；而盘形转子一般用于微型产品，适用于精密控制场合。按规格可分为大型（%"""34以上）、中小型（2-5""34/和微型.#34以下/，按其冷却方式可分为自然冷却式、强迫风冷却式和水冷却式，按连接型式还可分为伸出轴型和空心轴型，按主、从动传递路线不同又可分为外壳旋转型和外壳静止型（线圈静止），按安装形式还有卧式和立式等等。各种形式可以根据使用的需要进行组合设计，完成相应的功能，但立式和卧式安装的形式不可以交替使用。 天机传动磁粉制动器最小扭矩规格为0.5Nm，转矩规格5Nm(包括5Nm)以内的属于微型磁粉制动器，最大扭矩规格400Nm，以及6Nm、12Nm、25Nm、50Nm、100Nm、200Nm为常用规格。磁粉制动器额定电压为DC24V，可通过张力控制器控制输出DC0~24V。 在磁粉制动器选型的时候，请根据其安装类型、额定转矩、额定电压等来进行选型，提高选型效率: 1、确定磁粉制动器的型号、扭矩、类型（内旋转空心轴系列、外旋转中空轴系列、微型系列、单轴系列）等详细资料；
TJ-POD磁粉制动器以及TJ-POC磁粉离合器的特点： 1、稳定、准确的可控性：通过调节激磁电流就能十分方便的控制转矩。且转矩随激磁电流呈良好的线性关系，与激磁电流在相当广阔的范围内成正比。 2、响应速度性能高：激磁电流的变化使磁场强度产生相应变化，其过程无任何机械动作，几乎在接通电源的同时，就有转矩产生。 3、由于转矩是随激磁电流和磁场的建立而建立，是经一段极小的无响应时间后，从零开始，基本上按指数规律上升的。因此不但反应迅速，而且在磁粉制动器、离合器启动/制动的过程中无冲击、无震动、无噪音。 4、运行安全性好：采用无滑环的线圈静止式结构，馈电可靠、无火花，安装使用方便、安全可靠。 5、结构合理性：采用优质的材料，非磁饱和型结构和合理的磁路设计，产品体积小，转矩大、响应时间短、线性范围宽、转矩回差小，并选用优质的磁粉，耐磨损、耐老化。加之精心设计的散热结构，更使得产品热容量大、使用寿命长、允许在严酷连续滑差状态下长期运转、可靠性高。TJ-POD磁粉制动器以及TJ-POC系列的应用领域极为广泛，其中包括电线电缆设备行业的高速押出机、高速绞线机、挤出生产线、无轴放线架、单绞机、双绞机、裁线机、串联生产线、绝缘生产线等等，同时气动制动器也是电线电缆设备行业最为常见的制动器之一。磁粉制动器更广泛应用于印刷、包装、纺织机械领域的自动压平模切机、自动糊折合机、单张纸胶印机、自动模切机、薄膜贴合机、分条机、纸袋机、凹印机、验布机、纺织机、涂布机、腹膜机等等，另外磁粉制动器离合器也应用于金属处理机等等领域。 应用领域例子如下： 一、TJ- POC型磁粉离合器用于布匹检验，为再进卷绕型，检查布匹或者薄膜的质量。在减速马达与卷轴之间安装上TJ-POC型磁粉离合器，其作用是可以控制卷轴的转矩。布匹张力或者薄膜的卷轴通过张力检测器反馈，并由张力控制器来控制磁粉离合器的扭矩大小，达到布匹或者薄膜的卷轴的力矩达到平衡。在纺织验布机安装TJ-POC开型磁粉离合器的主要目有如下： 1、利用改变材料的走向来改变退绕和卷绕的动作。 2、退绕时张力是恒定的，而卷绕时是通过控制锥形张力实现的，改变外接电路可以转换上述动作。纺织验布机适用TJ-POC型磁粉离合器张力在100-150N之间，而线速度则建议为50-200米/分。另外需要注意的是在退绕侧的磁粉离合器必须固定在减速马达的一边，所以建议采用带制动器的电机，或者采用15转/分中可以连转的减速马达（在不超过允许的滑动率范围内） 二、应用于金属处理机镀膜机， 磁粉制动器被广泛应用于纺织机、印刷机、电线电缆设备、分条机、分切机等，随着现代工业科技的发展TJ-POD-B 磁粉制动器系列也被广泛应用于金属处理机械领域。其中金属处理机械类之一镀膜机就适用TJ-POD-B 磁粉制动器，镀膜机的材带能否稳定的镀膜取决于张力的稳定。那么退绕单元想获得稳定的张力，就得需要用到TJ-POD磁粉制动器与张力控制器以及张力检测器为装置来传送稳定的张力。 把TJ-POD-B 磁粉制动器装置在镀膜机的退绕单元上，由张力控制器根据张力检测器检测出带材的张力产生的张力信号进行反馈控制。此外，考虑到安装场所的危险因素，需要另装置保险架，并由TJ-POD-B 磁粉制动器与张力检测器以及保险架同时使用。TJ-PODB 磁粉制动器用于镀膜机的主要作用是传送稳定的张力给退绕单元，确保均匀的镀膜， 注：更多关于台湾天机品牌磁粉制动器以及磁粉离合器的应用例子详情在https://www.doczj.com/doc/2e13187943.html,以及https://www.doczj.com/doc/2e13187943.html,，仅供参考，欢迎纠正！
（提示：本文档由天机传动制动器离合器公司提供交流之用，转载时请备注来源-百度文库） 微型磁粉离合器俗称为微小型磁粉离合器，均使用DC24V直流电压。它是由输入轴与输出轴合并的而成的一种自动化执行元件。采用的是具有耐热?耐磨损?耐腐蚀性的粉粒，所以具备良好的耐久性能。 一、工作原理： 在两轴之间的空间填有颗粒状的磁粉，当磁粉性线圈导电时，就会产生磁力和磁粉生产硬化现象，在连续滑动之间把转矩传达，当磁性线圈不导电时，转矩不会从输入轴传达输出轴。 二、规格： 国际通用标准扭矩有TJ-POC-C-0.5Nm、1Nm、2Nm、5Nm，单位也可以使用KG（注1KG约等于10Nm）。 特点： 三、特点介绍： 微型磁粉离合器具有可轻松进行大范围的控制、连续滑动、扭力稳定、运转安静、散热性好、使用寿命长等特点。自然冷却微型磁粉离合器的激磁电流虽小，但却可以输出较大转矩，从而可以很方便地组成自动控制系统。此外当激磁电流发生变化时，与之对应的磁场强度也随之同步响应，而也因此具备优越的响应速度。当激磁电流保持不变时，其输出之转矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动转矩无差别。因此自然冷却微型磁粉离合器可以非常稳定地输出恒定转矩。此特性若应用于张力控制，则客户只须调节激磁电流之大小，便可简洁、有效、准确地达到控制卷料张力的目的。 微型磁粉离合器广泛应用于电子设备、复印机、打印机、印刷机等领域。 四、安装方法： 1、准备好托架，托架的组合部分，请套入安装板并以螺丝固定； 2、入力轴与出力轴的连续，必须采用弹性连轴器，并注意连轴器与入出力轴的同心度与直角度； 3、安装皮带轮或者链齿轮等于入出力轴，请勿超过容许轴端荷重范围内。 (1)、最高转速为1800r/min； (2)、在运转过程中表面温度不可以超过90℃. 微型磁粉离合器及微型磁粉制动器更宽广的转矩控制范围稳定的滑动转矩反应快速在从低电流领域直到超过额定电流的宽广范围内，电流和转矩是呈比例的，具有良好的转矩控制特性。设计时保证了本身的惯性很小，是有效的磁路设計，所以粉粒的分离?收集都很快，可以充分发挥良好的高频率时的起动?停止
一、请问磁粉离合器/磁粉制动器工作不稳定时，或者说张力控制不稳时，是否 张力控制器需要修理？ 您好！您说的张力不稳定是放卷不稳定还是收卷不稳？您的这个问题应该是磁粉离合器或者是磁粉制动器的扭力不稳定，具我的经验分析应该是您的磁粉离合器制动器应该添加磁粉了。由于您的磁粉离合器使用了很长一段时间了，由于滑差功率太大导致内部磁粉磨损变细变少，所以需要添加。具体的您可以和我联系咨询。无锡诺德传动机械有限公司技术部 二、磁粉制动器、离合器广泛应用于控制材料的张力。以下便简单介绍常见的故障解决方法以及其特性： 1.张力电流表不显示，无法控制放料张力。原因及解决方法： (1) 磁粉制动器、离合器输入电压不正常。分析供电不正常原因，并认真检查，使输入电压正常。 (2) 磁粉制动器、离合器铜绕组短路并被烧坏。重新绕制绕组，并做记录，或更换新绕组。 (3) 磁粉制动器、离合器铜绕组接头电锡焊脱落，无法与电路构成闭合回路。重新焊接即可。 2.电流表指示针有指示，但时大时小不稳定。原因及解决方法： (1) 磁粉制动器、离合器铜绕组接头电锡焊脱落或接触不良。重新焊接牢固。 (2) 磁粉制动器、离合器内磁粉漏掉可变数据印刷，达不到指定值。补充磁粉到标准量 (3) 表针本身的原因或调位器不良。更换电流表或重新校正，并检查相关内部原件，更换调位器。 3. 磁粉制动器、离合器温升超标、发烫。原因及解决方法： (1) 绕组内部发生断路或短路。认真检查绕组，发现问题并做相应维修 (2) 轴承润滑不良，被卡死。清洗轴承并加注耐高温润滑脂或更换同型号轴承。地图印刷 (3) 材料超重联动轴辊超负荷运行。减轻负荷并在运动机构中加注机油润滑。 (4) 固定螺丝压力不均，磁粉制动器偏位运行。重锁螺丝并使压力均匀，使制动器均匀运转。 4.运行过程中，磁粉制动器、离合器有异常声响。原因及解决方法： (1) 磁粉颗粒受潮发生粘连或混有异物。取出磁粉晒干，并用140目筛网过滤。 (2) 磁粉盘内有划痕或轴承运行不良。认真检查盘内划痕印刷检测，分析原因并加以排除；若轴承运行不良，清洗或更换同型号轴承。磁粉制动器在运行过程中很容易出问题，因此建议时常进行维护，并在运动机构中加注机油使其良好运行。 磁粉制动器、离合器以磁粉为介质传递扭矩，由于它具有定扭矩，快速响应等优异特性，多年来得到迅速发展和广泛应用,扭矩与激磁电流在相当广的范围内成正比，可以做成线性调节元件，磁粉的行径只有几个毫米，在磁场的作用下，运动迅速，具有快速响应的特性.
磁粉制动器的特性及应用 发表时间：2019-06-10T16:46:17.130Z 来源：《防护工程》2019年第5期作者：曹帅辉 [导读] 磁粉制动器又称电磁粉离合器、磁粉式离合器，是根据电磁原理和利用磁粉传递转矩的，其传达之扭矩与激励电流基本成线性关系。 中国船舶重工集团公司第七一〇研究所湖北宜昌 443003 摘要：磁粉制动器是一种以高导磁性的磁粉为工作媒介，以激励电流为控制手段的性能优越的新型自动控制元件，可达到控制制动或传递转矩的目的。该文详细介绍了磁粉制动器的工作原理、特性、选型及应用范围。 关键词高导磁性磁粉选型 0 引言 磁粉制动器又称电磁粉离合器、磁粉式离合器，是根据电磁原理和利用磁粉传递转矩的，其传达之扭矩与激励电流基本成线性关系。因此，只要改变激励电流之大小，便可轻易地控制转矩之大小。正常情况下，在5%至100%的额定转矩范围内，激励电流与其传达之转矩成正比例线性关系。 1 工作原理 磁粉制动器是采用磁粉做介质，在通电情况下形成磁粉链来传递扭矩的新型传动元件，主要由内转子、外转子、激励线圈及磁粉组成。当线圈不通电时，主动转子旋转，由于离心力的作用，磁粉被甩在主动转子的内壁上，磁粉与从动转子之间没有接触，主动转子空转；当线圈通电时产生电磁场，，工作介质磁粉在磁力线作用下形成磁粉链，把内转子、外转子联起来，从而达到传递，制动扭矩的目的。 2 特性 2.1稳定的滑差力矩 当磁粉制动器内部磁粉量不变、激励电流保持不变时，其传递之扭矩不受传动件与从动件之间差速（滑差转速）之影响，即静力矩与动力矩无差别。因此可以稳定地传达恒定之转矩。 2.2快速响应特性 磁粉制动器因其固有的结构特点，确定了该种产品的无响应时间、转矩上升时间及转矩下降时间都极短，以5kgm的磁粉制动器为例，其无响应时间，其转矩上升下降时间分别为270ms和350ms。此特性决定了它可以应用于需频繁启停、换向的应用场合。 2.3激磁电流与转矩成线性关系 磁粉制动器的转矩跟激励电流的大小基本成线性关系，通过改变激励电流的大小可以任意调节控制转矩的大小，以5kgm的磁粉制动器测试数据为例，如图1所示。 图1 典型的滑差力矩测试图 2.4磁粉特性 磁粉制动器内部灌装的磁粉为铁钴镍磁粉，颗粒80目~400目。其基本性能表现为磁性能、磁粉粒径及其配比、流动性、耐久性。磁性能包括磁感应强度、磁导率、矫顽力和剩磁，这都与磁粉制动器工作特性密切相关。磁粉粒径及其配比对制动力矩传递有较大的关系，磁粉松装密度愈大，其颗粒间空气间隙愈小，磁感应强度和磁导率就愈大。受运转离心力影响，磁粉粒径过大，会削弱磁粉制动器转矩传递能力；磁粉粒径过小，磁粉制动器工作间隙中连接的磁粉颗粒就会过多，使磁粉制动器转矩传递性能不稳定，磁粉的平均粒径一般按其工作间隙的1/16来确定。磁粉流动性越好，磁粉制动器转矩传递响应越快，转矩传递稳定性也越好。磁粉球形度高，磁粉流动性就好，有利于提高制动的快速性和减小磁粉与工作面间的摩擦，形成稳定“磁粉链”。磁粉耐久性是指磁粉在磁粉制动器台架试验中磁粉制动器力矩降至初始值70 %所用时间。一般的磁粉在额定电流下工作寿命在5000小时～8000小时。在滑差运行工况下，磁粉间产生滑动摩擦损耗，要求磁粉耐磨性、耐热性要好，其磁性能在温度变化范围内必须不改变，以保证磁粉制动器在长时间的滑差工作状态下稳定运行。 磁粉制动器的制动力矩与磁粉充填率成正比关系，以磁粉充填率为参变数时，制动力矩与激磁电流的特性曲线如图2所示。
天机传动 天机传动 磁粉离合器型号规格—天机传动 磁粉离合器型号规格TJ-POC 型 號TJ-POC 0.6KG 1.5 KG 2.5 KG 5 KG 10 KG 20 KG 40 KG 定格转矩（N-m ） 6 12 25 50 100 200 400 电流（A ） 0.81 0.94 1.24 2.15 2.4 2.7 3.5 功率（W ） - 250 380 700 1100 1900 2800 重量（KG ） 4 5.2 9 14.5 37 53 100 最高转速（r/min ） 1800 磁粉重量（g ） 10 20 33 60 140 225 370 外型尺寸 D1 134 152 182 219 276 325 395 D2 116 126 159.5 196 260.5 301 360 D3(g7) 42 42 55 74 100 110 130 D4 64 64 78 100 140 150 200 L 164 191.7 230 293.9 359 407.2 500.4 L1 26 29.5 43 55 65 69 92 L2 100 124 136 172 198 230 291 L3 14 15 17 30 28 30 35 L4 18 25.5 26 28 46 56 66.5 d(h7) 12 15 20 25 30 35 45 H 13.5 17 22 28 33 38.5 48.5 W(p7) 4 5 5 7 7 10 12
天机传动天机传动 V M4*0.7P M4*0.7P M5*0.8P M6*1P*1M10*1.5P*20L R 6-M5*0.6-M6*1P*10L 6-M10*1.5P*15L 8-M10*1. S 1/8 1/8 1/8 1/4 3/8 3/8 3/8 磁粉离合器型号规格TJ-POC-A 型號TJ-POC-A0.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 定格转矩（N-m） 6 12 25 50 100 200 400 电流（A）0.74 0.9 1.1 1.4 2.0 2.5 3.0 允许转速（r/min）1800 1800 1800 1800 1800 1000 1000 功率（W）130 320 450 700 900 1900 2600 外形尺寸 D 128 160 180 220 275 335 360 L 86 103 119 150 166 198 258 空心轴联结d(h7) 15 18 20 30 35 45 50 b(F8) 4 5 6 8 10 14 14 L1 1 2 2 3 4 1 1 L2 21 25 26 31 32 45 50 L3 21 32 36 48 48 59 68 法兰盘联结d1*深度M6*10 M6*10 M6*10 M8*12 M10*18 M10*18 M10*18 D1(g7) 70 80 90 110 125 160 160
离合器 离合器位于发动机和变速箱之间的飞轮壳内，用螺钉将离合器总成固定在飞轮的后平面上，离合器的输出轴就是变速箱的输入轴。在汽车行驶过程中，驾驶员可根据需要踩下或松开离合器踏板，使发动机与变速箱暂时分离和逐渐接合，以切断或传递发动机向变速器输入的动力。离合器是机械传动中的常用部件，可将传动系统随时分离或接合。对其基本要求有：接合平稳，分离迅速而彻底；调节和修理方便；外廓尺寸小；质量小；耐磨性好和有足够的散热能力；操作方便省力，常用的分为牙嵌式与摩擦式两类。 定义 离合器，香港俗称极力子，这是从英语Clutch而来，台湾话则常以离仔或日文的クラッチ称之，是把汽车或其他动力机械的引擎动力以开关的方式传递至车轴上的装置。 离合器安装在发动机与变速器之间，是汽车传动系中直接与发动机相联系的总成件。通常离合器与发动机曲轴的飞轮组安装在一起，是发动机与汽车传动系之间切断和传递动力的部件。汽车从起步到正常行驶的整个过程中，驾驶员可根据需要操纵离合器，使发动机和传动系暂时分离或逐渐接合，以切断或传递发动机向传动系输出的动力。它的作用是使发动机与变速器之间能逐渐接合，从而保证汽车平稳起步；暂时切断发动机与变速器之间的联系，以便于换档和减少换档时的冲击；当汽车紧急制动时能起分离作用，防止变速器等传动系统过载，从而起到一定的保护作用。 离合器类似于开关，接合或断离动力传递作用，离合器机构其主动部分与从动部分可以暂时分离，又可以逐渐接合，并且在传动过程中还要有可能相对转动。离合器的主动件与从动件之间不可采用刚性联系。任何形式的汽车都有离合装置，只是形式不同而已。 分类 根据《中国离合器制造行业产销需求与投资预测分析报告前瞻》分析，离合器分为电磁离合器、磁粉离合器、摩擦式离合器和液力离合器四种： 电磁离合器 靠线圈的通断电来控制离合器的接合与分离。 电磁离合器可分为：干式单片电磁离合器，干式多片电磁离合器，湿式多片电磁离合器，磁粉离合器，转差式电磁离合器等。 电磁离合器工作方式又可分为：通电结合和断电结合。 干式单片电磁离合器：线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态；线圈断电时“衔铁”弹回，离合器处于分离状态。
天机传动天机传动 磁粉制动器型号规格—天机传动 磁粉制动器型号规格TJ-POD 型號TJ-POD0.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 定格转矩（N-m） 6 12 25 50 100 200 400 电流（A）0.81 0.94 1.24 2.15 2.4 2.7 3.5 功率（W）- 250 380 700 1100 1900 2800 重量（KG） 4 5.2 9 14.5 34 53 100 最高转速（r/min）1800 磁粉重量（g）10 20 33 60 140 225 370 D1 134 152 182 219 278 327 395 D2 116 126 160 196 260 301 365 D3(g7) 42 42 55 74 100 110 130 D4 64 64 78 100 140 150 200 L 112.5 132 155 193 239 278 338 L1 26 29 43 55 65 69 92 L2 82 98 108 132 167 199 234 L3 14 15 17 30 28 30 35 L4 18 25.5 26 28 46 56 70 L5 12.5 14.5 15 18 21.5 32 40
天机传动天机传动 d(h7) 12 15 20 25 30 35 45 H 13.5 17 22 28 33 38.5 48.5 W(p7) 4 5 5 7 7 10 12 V M4*0.7P M4*0.7P M5*0.8P M6*1P*1M10*1.5P*20L R 6-M5*0.6-M6*1P*10L 6-M10*1.5P*15L 8-M10*1. S 1/8 1/8 1/8 1/4 3/8 3/8 3/8 磁粉制动器型号规格TJ-POD-A 型號TJ-POD-A0.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 定格转矩（N-m） 6 12 25 50 100 200 400 电流（A）0.3 0.39 0.73 0.94 1.21 1.9 2.2 允许转速（r/min）1800 1800 1800 1800 1800 1000 1000 功率（W）130 320 450 700 900 1900 2600 外形尺寸 D 128 160 180 220 275 335 360 L 68 88 98 115 136 160 210 空心轴联结 d(h7) 12 18 20 30 35 45 50 尺寸 b(F8) 4 5 6 8 10 14 12 L1 4 2 5 5 6 8 8 定子固定尺 L2 2 5 5 5 5 6 6 寸
磁粉制动器（磁粉离合器）产品选型的 基本要素 选定磁粉离合器·制动器时，需计算所使用的扭矩、转速和滑差功率（发热量），并确认所有指标都在允许值范围内。 以下就各项目的选定方法和注意事项加以说明。 (1) 扭矩 需计算使用扭矩的最大值、最小值，并确认计算值是否在可控制的范围内。磁粉离合器·制动器的扭矩可控制范围在额定扭矩到产品空转扭矩※的范围之间（额定扭矩的2～100%）。※空转扭矩：由于产品内部的轴承和密封圈存在损失扭矩，即使励磁电流设置为 0A，扭矩也不会是0N·m。这个空转扭矩通常为额定扭矩的2%左右，但是因产品不同而异。） (2) 转速 最高转速无论是磁粉离合器还是制动器都需要控制在允许转速以下。此外，磁粉制动器的最低转速要控制在15r/min以上，磁粉离合器其输入和输出转速之差需要设置在 15r/min以上（即无论磁粉离合器还是磁粉制动器滑差转速都需要在15r/min以上）。 滑差转速较低，会使内部磁粉分布恶化，导致无法得到稳定的扭矩性能，或者会延长启动后达到规定扭矩所需的时间。 此外， ZKB、ZKG、ZX型磁粉离合器·制动器可从5r/min左右的滑差转速起使用。 (3) 滑差功率（发热量） 由于磁粉离合器·制动器通常是在连续滑差状态下使用，受滑差热影响，磁粉离合器·制动器的温度会上升。温度上升值受使用零部件耐热温度的限制，因此根据不同机型规定了允许连续滑差功率（发热量的允许值）。即，在该允许值范围内运行时，可以在长时间稳定的状态下使用磁粉离合器·制动器。相反，超过该允许连续滑差功率使用，会导致磁粉离合器·制动器损坏，请务必加以注意。 滑差功率（发热量） P （W）可由下式计算。 P＝0.105×T×Nr （W） T ：扭矩（N·m）；
电磁离合器（Electromagnetic Clutch） 电磁离合器定义： 在电磁力作用下具有离合功能的离合器。 电磁离合器分类： 干式单片电磁离合器 干式多片电磁离合器 湿式多片电磁离合器 磁粉电磁离合器 转差式电磁离合器 电磁离合器结构和工作原理 干式单片电磁离合器：线圈通电时产生磁力吸合“衔铁”片，离合器处于接合状态；线圈断电时“衔铁”弹回，离合器处于分离状态。 干式多片/湿式多片电磁离合器：原理同上，另外增加几个摩擦付，同等体积转矩比干式单片电磁离合器大，湿式多片电磁离合器工作时必须有油液冷却和润滑。 磁粉离合器：在主动与从动件之间放置磁粉，不通电时磁粉处于松散状态，通电时磁粉结合，主动件与从动件同时转动。优点：可通过调节电流来调节转矩，允许较大滑差。缺点：较大滑差时温升较大，相对价格高 转差式电磁离合器：离合器工作时，主、从部分必须存在某一转速差才有转矩传递。转矩大小取决于磁场强度和转速差。励磁电流保持不变，转速随转矩增加而剧烈下降；转矩保持不变，励磁电流减少，转速减少得更加严重。 转差式电磁离合器由于主、从动部件间无任何机械连接，无磨损消耗，无磁粉泄漏，无冲击，调整励磁电流可以改变转速，作无级变速器使用，这是它的优点。该离合器的主要缺点是转子中的涡流会产生热量，该热量与转速差成正比。低速运转时的效率很低，效率值为主、从动轴的转速比，即η＝n2/n1 适用于高频动作的机械传动系统，可在主动部分运转的情况下，使从动部分与主动部分结合或分离。 主动件与从动件之间处于分离状态时，主动件转动，从动件静止；主动件与从动件之间处于接合状态，主动间带去从动件转动。 广泛适用于机床、包装、印刷、纺织、轻工、及办公设备中。 电磁离合器一般用于环境温度－20—50％，湿度小于85％，无爆炸危险的介质中，其线圈电压波动不超过额定电压的±5％ 电磁离合器电磁制动器的9种基本使用方法 1.连接与切离动作：驱动部位与起动部位之间安装离合器，则不须停止驱动处，起动处会依必要反应做连接与切离的动作. 2.保持制动：为了维持惯性负荷、紧急状况、作业途中时的机器中断而使用制动器. 3. 变速：作业途中时有相互转换速度的情形、此时使用离合器、则不须关闭驱动处即可变速. 4. 正反转：负荷点的正反转切换时、配合离合器使用则驱动外只要顺向回转即可. 5. 高频运转：在快速循环中的断续运转、反复利用马达上的ON、OFF所提供的频度有限、因此使用离合器、使之迅速反应、高精度的制动. 6. 位置推算：停留于测定位置或定量的传送都须仰赖高精度定位装置、使用离合器便能达到定位或定量功能. 7. 寸动：机械开始作动与位置接合时、只须以离合器瞬时作动即可. 8. 缓冲起动、制动：减少对负荷的冲击之起动、停止，可调节转速使用，但如发热过大、应把
磁粉制动器-磁粉更换方法，磁粉使用寿命分析，由东莞台机磁粉制动器离合器公司技术部免费提供，仅供参考、交流之用。（转载时请留下来源官方:东莞台机） 磁粉制动器主要是靠磁粉来传递扭矩，其使用寿命跟磁粉的使用直接相关。而磁粉是一种消耗品，因此它的使用寿命直接影响了整个磁粉刹车器的运转与性能，也包括后续生产的工作。磁粉的使用寿命直接受磁粉刹车器的运作时间、负载、温度（不能超过90摄氏度）、频率的影响，由于磁粉刹车器的内部是密封性比较强，一但运转起来其内部与表面就会产生温度。运转的时间越长，磁粉刹车器内部及表面的温度就越高，另外，如果负载的重量越多，需要的转矩就越大，运转频率越高，磁粉的消耗速度越快。 注意，磁粉刹车器散热工作一般仅靠两个铝后盖（自冷式或者风冷式），或者是其它的散热装置。磁粉刹车器散热类型最为常见的自冷式、水冷式两种，自冷式即由磁粉刹车器本身装置的铝壳盖来进行散热和周边风流环境，而水冷式则依靠水来使用磁粉刹车器内部与表面温度下降，从而提供磁粉的使用与性能。这两种散热方式的主要目的就是降低磁粉刹车器内部与表面的温度，提高磁粉刹车器与磁粉的使用寿命和性能以及工作效率。磁粉制动器、离合器的磁粉更换方法如下，仅供参考之用。 另外，磁粉刹车器的磁粉使用寿命跟磁粉其本身质量的好坏也有直接的关系，质量越好，磁粉使用寿命越久，性能越能发挥出来，磁粉质量越差的话，其使用寿命与性能发挥当然就会下降很多。正常的情况下磁粉的使用能达到6000～8000小时，前提是不超荷负载、冷却到位、转矩以及滑差功率都在额定范围内。 磁粉制动器-更换磁粉的方法如下： 1、首先找个架子或者其它物件用来支撑起磁粉制动器，并磁粉制动器的输出轴朝下放置
磁粉离合器应用指南 一、磁粉离合器概述： 磁粉离合器及制动器是利用电磁效应下的磁粉来传递转矩的，具有激磁电流和传递转矩基成线性关系、响应速度快、结构简单、无冲击、无振动、无噪音、无污染等优点，是一种多用途性能优越的自动控制元件，广泛应用于各种行业中机械的加载、制动以及卷绕系统中收卷和放卷的张力控制。 一般应用示意图(用于张力控制)： 放卷： 放卷的张力由放卷装置中的磁粉制动器的制动转矩控制，随着卷绕物的卷径的不断减小必须不断减小制动转矩，图中用张力检测器来检测卷绕物的张力，由张力控制仪自动控制磁粉制动器的转矩，使张力恒定。 收卷： 收卷速度正常比物料的线速度快，所以磁粉离合器工作在滑差状态，张力由磁粉离合器的转矩来控制，为了保持张力的恒定，必须按卷径的大小来增加或减小磁粉离合器的转矩。 特点： 激磁电流与转矩成线性关系: 磁粉制动器的转矩跟激磁电流的大小基本成线性关系，通过改变激磁电流的大小可以任意调节控制转矩的大小。
稳定的转速----转矩特性 当激磁电流保持不变时，转矩将会稳定地传递，不会受到转速变化的影响。此特性用在张力控制上，只需要调节激磁电流便能准确地控制转矩，从而达到控制张力的目的。 有效的散热装置及其负载特性： 连续滑动摩擦免不了发热，磁粉离合器、磁粉制动器有完备的散热装置，其中定子水冷和定子转子双水冷产品可以满足大功率滑差的需要。 产品的散热条件一定时，产品所允许的最大滑差功率是定值，其转矩和转速可以在一定范围内相互补偿。当然转矩和转速都不可超过其最大值。 例：FZJ-10型磁粉制动器： 其滑差功率p=8KW,当其转矩M=100Nm使用时： n=9550*p(kw)/M(Nm)=780rpm 即转矩为100Nm时，转速不能超过780rpm. 如转速在n=1500rpm时连续运行，则允许转矩为 M=9550p/n=9550*8/1500=51Nm 即如转速提高为1500rpm时，转矩只能在51Nm下连续使用 控制功率小： 磁粉离合器、磁粉制动器是利用电磁效应下的磁粉来传递转矩的，可以用很小的电功率控制很大的传递功率，很容易用电子线路和计算机控制，可以很方便地应用于各行各业中。 快速响应特性： 磁粉离合器、磁粉制动器因其固有的结构特点确定了该种产品的无响应时间、转矩上升时间及转矩下降时间都极短，此特性决定了磁粉离合器、磁粉制动
磁粉制动控制系统一、可编程控制器硬件配置 二、符号表
注释： ●PQW322是输出给变频器的模拟量输入端子1~4的，给出的值是频率设定值。而变频器 的参数已经设置好了，请做实验时不要动。 ●PQW320是输出给磁粉制动器的供电电源，电压范围是0~24V，即PQW320输出一个 可调的电压，供给磁粉制动器，这样磁粉制动器就会输出可调的制动转矩，这里制动转矩可以作为电动机的可变负载来使用。注意，电压不要太大，否则会抱闸。 ●M0.0~M1.0是S7300的内部变量，如果将其改成I1.0~1.7则变成了输入变量了，这样就 可以通过外部接入按钮来启动和控制电机的运行了。 ●I0.0是码盘电机转速输入端子，电机转一周，I0.0会有一个脉冲，通过对I0.0脉冲累加， 就可以得到电机的转速反馈。 ●变频器将电流反馈通过模拟量输入模板存入PIW218中，经过量程转换可以得到电机定 子电流大小，从而对电流进行监控。 三、设计任务 ●通过输入端子I1.0~I1.7实现对电动机和磁粉制动器的控制。参考程序中的M0.0~M0.7 的作用，自行分配地址。 ●完成输入模版与按钮模块的接线，其他接线不要动。 ●在设计文档中说明模拟量输入模板上的接线方法，该模拟量模板的使用方法。（需要查 模板手册SM331），具体说明以下内容：1、模板的量程设置在哪里？硬件和软件两个方面。2、地址分配是多少？3、模拟量是电流还是电压，量程范围是多少？4、接线示意图。 ●基本的输入输出信号如下，需自己定义地址分配，原则上参考程序中的M0.0~0.7。 ?输入数字信号有：手动启动开关，停止开关，正转开关，反转开关，速度1选择开 关，速度2选择开关，速度3选择开关（自己可以再增加），当按下速度选择开关 时，会有对应的频率设定值送给变频器，调节电机的转速。当这三个速度选择开关 均未打开时，PLC进入自动调速模式，由PID调节器自动调节。磁粉制动器加载 开关，当打开磁粉制动器加载开关时，PLC会给磁粉制动器通电，使其产生制动 转矩。 ?制动转矩选择开关1,2,3分别对应不同的制动转矩。即当开关1打开时，选择较小 的负载力，2选择中等的负载力，3选择较大的负载力等。 ?模拟输入信号有：变频器反馈回来的电机的定子电流，通过SM331的PIW318送 入PLC。 ?电机转速反馈由I0.0输入PLC，通过数脉冲数可计算得到转速。 ?数字输出信号有：正转，反转，复位。 ?模拟输出信号有：频率设定值对应的电压，控制磁粉制动器制动转矩的电压。 ●控制任务 ?打开正传开关则正转，反转开关则反转。打开停止开关，则停止。（这里可省掉启 动开关） ?当打开手动启动开关后，这是选择速度开关123可以选择以一定的速度运行电机。 ?当手动启动开关断开后，处于自动控制状态。 ?当打开磁粉制动器加载开关后，可以给磁粉制动器加载。制动选择开关123分别对 应不同的制动转矩。90per finished
磁粉离合器使用说明书—天机传动 磁粉离合器与磁粉制动器应用于收卷和放卷中连续滑动使用时，磁粉的寿命会因使用条件以及相对滑动速度等情况而变化，比如磁粉制动器与磁粉离合器的表面温度过高、负载过重、受潮、油水分侵入内部等情况。但通常在容许连续滑差功率下使用时，在额定电流下降低扭矩时的磁粉制动离合器的磁粉寿命约能达到5000到8000小时左右。 在额定扭矩下使用时，由于磁粉制动器与磁粉离合器可以连续滑动使用，因而可以廷长使用寿命。另外，就算是相同的滑差功率，当滑动转速以及相对转速持续为较高状态情况下，则对磁粉的寿命时间有缩短的倾向，因此建议请尽量设定较小的相对转速。一般而言相对于容许连续滑差功率，如果能在较为良好的条件下使用，也可以廷长磁粉的使用寿命。在50%容许连续滑差功率条件下进行使用时，磁粉离合器的磁粉使用寿命就会相对达到约2倍以上。
型號TJ-POC-B0.6KG 1.5 KG 2.5 KG 5 KG10 KG20 KG40 KG 定格转矩（N-m）6122550100200400电流（A）0.9 1.0 2.0 2.3 2.5 2.5 3.0允许转速（r/min）1500150015001500150010001000功率（W）701502303606008601300 外形尺寸 D140152186220290336398 L110126122155177197239 法兰盘联结 尺寸 D1(g7)60657090110130135 D2758085105130150160 L13333445 L2891012141515 d1*深度M5*8M6*9M6*10M6*12M10*14M10*15M12*15 空心轴联结 尺寸d(H7)16202530354550 b(F8)5688101414 L344495164778391 L43344897 止口支撑尺 寸 D3(g7)8590100120150170180 D4100105115140180190210 L513141517202123 L624292636414243 d2*深度M5*10M6*12M6*12M6*14M10*15M10*16M12*19 由天机传动提供
磁粉制动器TJ-POD简介 磁粉制动器TJ-POD是根据电磁原理和利用磁粉传递转矩的。其具有激磁电流和传递转矩基本成线性关系的特点。在同滑差无关的情况下能够传递一定的转矩，具有响应速度快、结构简单、无污染、无噪音、无冲击振动节约能源等优点。是一种多用途、性能优越的自动控制元件。现已被广泛应用于造纸、印刷、塑料、橡胶、纺织、印染、电线电缆、冶金、压片机以及其他有关卷取加工行业中的放卷和收卷张力控制。磁粉制动器还经常被用于传动机械的测功加载和制动等。磁粉制动器和磁粉离合器TJ-POD经常配对使用。 磁粉制动器TJ-POD用途 1、缓冲起动，停止用：利用连结时的圆滑特性及定转矩特性达到缓冲起动和停止。 2、连续滑动、张力控制用 3、转矩限制器用 4、高速应答用 5、动力吸收用 6、定位停止用 7、模拟负载用 磁粉制动器TJ-POD特点 1、可以轻松进行大范围的控制。 2、可以达到连续滑动运转。 3、可以得到安定的扭力。 4、无鸣叫音。动作面的滞滑现象会发生于摩擦方式，但是在此不会出现，而且也不会发出连结音，所以运转相当安静。 5、热容量很大。由于使用了耐热性优越的磁粉及运用了理想的冷却方法，即使是过于严酷的连续滑动运转，也可以安心使用。 6、可以达到平顺的连续及驱动状态。由于静摩擦系数和动摩擦系数几乎一样，所以完全连结时不会产生震荡，可以因应负载加减速度。 磁粉制动器使用注意事项 1、请注意湿气。磁粉受潮的话，性能会变得不稳定，所以要特别小心，不要让油或水分侵入内部。特别是安装于齿轮箱时，油分会透过轴部侵入内部，所以要用薄膜完全封住。 2、请注意表面温度。连续运转所造成的表面最高温度为运转时90度以下，超过该数值时，耐久性会大为降低。请务必以上述界限温度为标准，使用时务必保持在所容许的滑动工作率之内。内部磁粉：铁钴镍磁粉80目-400目 如何选择磁粉制动器.磁粉制动器的选型一般以所需传达最大转矩为依据来选定，并同时注意保证实际滑差功率小于磁粉离合器、制动器的允许滑差功率。计算公

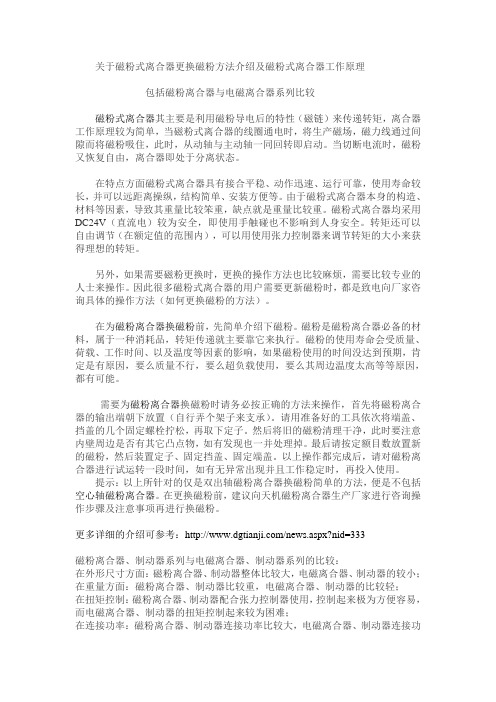

关于磁粉式离合器更换磁粉方法介绍及磁粉式离合器工作原理 包括磁粉离合器与电磁离合器系列比较 磁粉式离合器其主要是利用磁粉导电后的特性（磁链）来传递转矩，离合器工作原理较为简单，当磁粉式离合器的线圈通电时，将生产磁场，磁力线通过间隙而将磁粉吸住，此时，从动轴与主动轴一同回转即启动。当切断电流时，磁粉又恢复自由，离合器即处于分离状态。 在特点方面磁粉式离合器具有接合平稳、动作迅速、运行可靠，使用寿命较长，并可以远距离操纵，结构简单、安装方便等。由于磁粉式离合器本身的构造、材料等因素，导致其重量比较笨重，缺点就是重量比较重。磁粉式离合器均采用DC24V（直流电）较为安全，即使用手触碰也不影响到人身安全。转矩还可以自由调节（在额定值的范围内），可以用使用张力控制器来调节转矩的大小来获得理想的转矩。 另外，如果需要磁粉更换时，更换的操作方法也比较麻烦，需要比较专业的人士来操作。因此很多磁粉式离合器的用户需要更新磁粉时，都是致电向厂家咨询具体的操作方法（如何更换磁粉的方法）。 在为磁粉离合器换磁粉前，先简单介绍下磁粉。磁粉是磁粉离合器必备的材料，属于一种消耗品，转矩传递就主要靠它来执行。磁粉的使用寿命会受质量、荷载、工作时间、以及温度等因素的影响，如果磁粉使用的时间没达到预期，肯定是有原因，要么质量不行，要么超负载使用，要么其周边温度太高等等原因，都有可能。 需要为磁粉离合器换磁粉时请务必按正确的方法来操作，首先将磁粉离合器的输出端朝下放置（自行弄个架子来支承）。请用准备好的工具依次将端盖、挡盖的几个固定螺栓拧松，再取下定子。然后将旧的磁粉清理干净，此时要注意内壁周边是否有其它凸点物，如有发现也一并处理掉。最后请按定额目数放置新的磁粉，然后装置定子、固定挡盖、固定端盖。以上操作都完成后，请对磁粉离合器进行试运转一段时间，如有无异常出现并且工作稳定时，再投入使用。 提示：以上所针对的仅是双出轴磁粉离合器换磁粉简单的方法，便是不包括空心轴磁粉离合器。在更换磁粉前，建议向天机磁粉离合器生产厂家进行咨询操作步骤及注意事项再进行换磁粉。 更多详细的介绍可参考：https://www.doczj.com/doc/2e13187943.html,/news.aspx?nid=333 磁粉离合器、制动器系列与电磁离合器、制动器系列的比较： 在外形尺寸方面：磁粉离合器、制动器整体比较大，电磁离合器、制动器的较小；在重量方面：磁粉离合器、制动器比较重，电磁离合器、制动器的比较轻； 在扭矩控制：磁粉离合器、制动器配合张力控制器使用，控制起来极为方便容易，而电磁离合器、制动器的扭矩控制起来较为困难； 在连接功率：磁粉离合器、制动器连接功率比较大，电磁离合器、制动器连接功
