浅谈内悬浮外拉线抱杆分解组塔施工方法单位：
作者：
目录
摘要 (1)
一、内悬浮外拉线抱杆工艺简介 (1)
二、施工工艺流程及操作要点 (3)
三、材料与设备 (11)
四、质量控制 (15)
五、安全措施 (16)
摘要
“内悬浮外拉线抱杆分解组塔施工方法”即使用中心悬浮大截面钢抱杆、可调下拉线、落地外拉线控制、起吊滑车组形成分解组塔系统,在施工中根据塔体的结构尺寸、构件重量等条件,采用塔身单腿吊装、分片吊装,下曲臂、上曲臂整体吊装,横担分片吊装或整体吊装的施工方法进行铁塔分解吊装,最终完成铁塔组立。此施工方法在白俄罗斯核电输出及电力联网工程中应用效果良好，得到了推广应用。
关键词:内悬浮外拉线大抱杆分解组立铁塔方法
一、内悬浮外拉线抱杆工艺简介
1.1 内悬浮外拉线抱杆的主要工艺原理
1.1.1 利用已组立好的塔身段，通过承托系统和外拉线系统使抱杆悬浮于塔身桁架中心来起吊待装的铁塔构件。
1.1.2 利用已组装好的塔身提升抱杆，并连接承托绳，调整好外拉线，继续起吊安装下一个高度段的待组塔片构件。
1.1.3 循环以上步骤，直至铁塔组立完毕。利用铁塔落下抱杆并将其拆除。
1.1.4 内悬浮外拉线抱杆组立铁塔工艺布置正视图见图1-1，俯视图见图1-2。

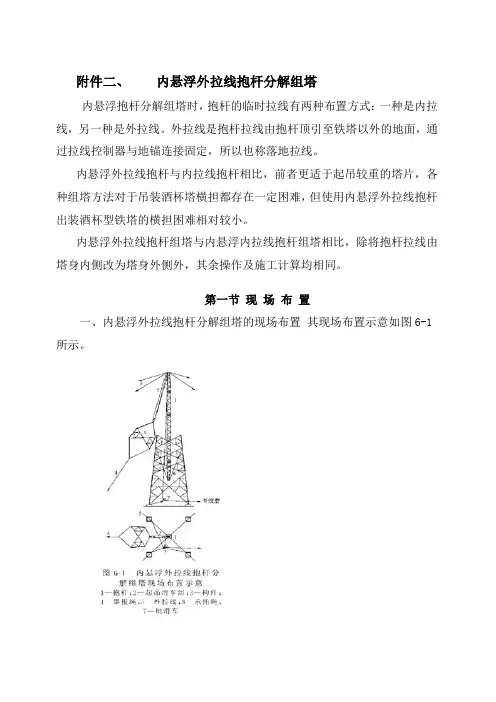

图1-1内悬浮外拉线抱杆组立铁塔工艺布置正视图
1-抱杆；2-腰环(起吊工况不受力)；3-外拉线；4-已起立塔片；5-起吊滑车组；6-转向滑车；7-手扳葫芦；8-塔片；9-吊点补强；10-控制大绳；11-承托绳
图1-2内悬浮外拉线抱杆组立铁塔工艺布置俯视图
1-抱杆；2-塔身；3-手扳葫芦；4-外拉线地锚；5-钢绳外拉线
1.2 抱杆参数简介
采用常见的角钢组合钢抱杆，抱杆中段为口700mm，两端为口300mm断面的钢抱杆。抱杆组合长度：双回路塔多采用28m；单回路塔多采用32m。
抱杆受力工况下最大偏心为10°，最大起吊重量一般控制在70kN( 7143kg)及以下。
口700mm抱杆主要参数见表1-1。
表1-1 □700mm抱杆主要参数
注：表中单边起吊负荷为计算荷载。起吊时，抱杆斜倾角度为10°，吊重钢丝绳与铅垂面的夹角为15°。
二、施工工艺流程及操作要点
2.1 施工工艺流程
本施工方法施工工艺流程见图2-1所示。
2.2 操作要点
2.2.1铁塔组立准备工作
组立前期的准备工作包括技术准备、原材料检验、人员配置及培训、工器具准备以及现场勘查、修整场地和运输道路等。
(1)铁塔基础混凝土强度达到设计强度的70%，并经中间验收台格。
(2)立塔所用的工器具使用前必须进行严格的外观检查，对不合格的工器具严禁使用,所有使用的工器具严禁以小代大或超负荷使用。
(3)参加组塔施工人员应明确分工，并应在施工前各自检查、准备所用工器具。施工前必须熟悉施工图纸、作业指导书及施工工艺的特殊要求。
(4)组立铁塔前应复查基础根开、对角线及基础地面高差。
(5)复查所有塔材，规格必须符合设计图纸要求，然后将其按段别型号分别归类放置，以方便组装。
2.2.2材料运输及现场布设
材料运输及现场布设内容包括塔材运输、塔材清点、地锚坑开挖、工器具运输检查、布设工器具等。
2.2.3组立、起吊与安装
2.2.
3.1抱杆组立及地面段组装
抱杆组立可采用的方法有单插组装接腿段，再利用接腿段起立抱杆；使用人字抱杆直接起立抱杆；地形条件良好时采用汽车吊组立。
(1)单插组装接腿段，再利用接腿段起立抱杆。
1)单插组装接腿段，再利用接腿段起立抱杆是将接腿部分组成三面封闭，一面开口，利用已组好接腿进行抱杆起立。
2)起立抱杆段的长度不超过接腿段高度的2.2倍。抱杆起立示意图如图2-2所示。
3)根据塔腿段的高度确定起立抱杆的长度，将抱杆底端放置在塔位中心，在地面段塔身开口侧处接好，在抱杆顶端挂好起吊系统，起吊系统的滑轮组按线路方向左右对称布置；挂好拉线并将腰环系统连挂在抱杆下段。
塔材运输及现场布设
组立、起
吊
西平铁路110KV花所牵线路工程（备供） 抱杆组塔施工方案 批准： 审核： 编写： 甘肃平凉东方电力公司施工项目部 二O—三年四月十七日
一、简介 (1) 二、施工工艺流程及现场布置 (1) 1、施工工艺流程 (1) 2、现场布置 (1) 3、抱杆拉线的布置 (3) 4、承托系统的布置 (3) 5、起吊绳的布置 (4) 6、牵引设备的布置 (4) 7、攀根绳和调整绳的布置 (4) 8、底滑车和腰滑车的布置 (5) 9、腰环的布置 (5) 三、塔腿组立 (6) 1、分件组立塔腿 (6) 2、整体组立半边塔腿 (6) 四、竖立抱杆 (7) 1、利用塔腿单扳整立抱杆 (8) 2、利用塔腿吊装抱杆 (8) 五、提升抱杆 (9) 六、构件的绑扎 (11) 1、吊点绳的绑扎 (11) 2、构件的补强 (12) 3、攀根绳及调整绳的绑扎 (12) 七、构件的吊装 (13) 1、构件吊装前的准备工作 (13) 2、构件吊装过程中的操作 (14) 3、猫头塔型铁塔横担的吊装 (15)
4、干字型铁塔横担的吊装 (15) 5、构件吊装的注意事项 (17) 八、 ...................................... 拆除抱杆17 九、 .................................................. 组塔工器具配置及进场计划 . (18)
抱杆组塔施工方案 一、概述 本工程采用内悬浮内拉线抱杆组塔施工。内悬浮内拉线抱杆（简称内拉线抱杆，下同）是指抱杆置于铁塔结构中心呈悬浮状态，抱杆拉线固定于铁塔的四根主材上，故称其是内拉线。 内拉线抱杆分解组塔按一次吊装塔片数的不同，分为单片组塔和双片组塔。 内拉线抱杆分解组塔在吊装铁塔头部特别是酒杯塔横担时，塔身断面较小，拉线受力增大，抱杆稳定性较差，在地形条件许可时应增设外拉线。 二、施工工艺流程及现场布置 1、施工工艺流程 内拉线抱杆分解组塔施工工艺流程见下图5-1 o 的M曲百眾屜H汁讨刪培池r I土銘种 2、现场布置 内拉线抱杆单片组塔现场布置示意见图5-2 o 内拉线抱杆双片组塔现场布置示意见图5-3 o 2.1抱杆的选择及布置 2.1.1、抱杆的构成 抱杆由朝天滑车、朝地滑车及抱杆本身构成。在抱杆两端设有连接拉线系统和承
附件一：内悬浮内拉线抱杆分解组塔施工方案 内悬浮内拉线抱杆（简称内拉线抱杆，下同）是指抱杆置于铁塔结构中心呈悬浮状态，抱杆拉线固定于铁塔的四根主材上，故称其是内拉线。 内拉线抱杆分解组塔按一次吊装塔片数的不同，分为单片组塔和双片组塔。 内拉线抱杆分解组塔主要适用于110? 220kV线路的各种自立式铁塔，也可以在500kV线路铁塔组立中使用。该方法在吊装铁塔头部特别是酒杯塔横担时，塔身断面较小，拉线受力增大，抱杆稳定性较差，在地形条件许可时应增设外拉线。 第一节施工工艺流程及现场布置 一、施工工艺流程 内拉线抱杆分解组塔施工工艺流程见下图 N 5-L内14竝庖杆分解魁塔it工工艺讹网 二、现场布置 内拉线抱杆单片组塔现场布置示意见图5-2。 内拉线抱杆双片组塔现场布置示意见图5-3。 （一）抱杆的选择及布置 1、抱杆的构成 抱杆由朝天滑车、朝地滑车及抱杆本身构成。在抱杆两端设有连接拉线系统和承托系统用的抱杆帽及抱杆底座
朝天滑车连接于抱杆帽，其主要作用是穿过起吊绳以提升铁塔塔片并将起吊 重力沿轴向传递给抱杆。单片组塔法用单轮朝天滑车，双片组塔法用双轮朝天 滑车。抱杆帽与抱杆的连接，一般采用套接力式。朝天滑车能在抱杆顶端围绕 抱杆中心线水平旋转，以适应起吊绳在任何方向都能顺利通过。 朝地滑车连接于抱杆底座，其作用是提升抱杆。 抱杆分段应用内法兰连接，以便在提升抱杆时，能顺利通过腰环。如果为外 法兰接头，提升抱杆过程中，接头通过应有防卡阻的措施。 (1) 木抱杆400mm*9-12m ，适用于吊装110kV 及以下线铁塔，限吊质量1500kg 以下。 ⑵薄壁钢管抱杆为250mm*15-18m ，分段内法兰，适用于吊装220? 500kV 线 路铁塔，限吊质量1500kg 以下。 ⑶铝合金抱杆□ 400 mm *15? 18m ，分段内法兰，适用于吊装220kV 线路铁 塔，限吊质量1000kg 以下。 (4) 铝合金抱杆口 500mm *21m ，分段内法兰，适用于吊装 220? 500kV 线路 铁塔，限吊1500kg 以下。 (5) 钢抱杆□ 500mm*21-24m ，适用于吊装500kV 线路铁塔，限吊质量2500kg 以下。 本工程拟采用钢抱杆□ 500mm*21m 3、抱杆的长度 L —藏皿塔片；3—^ X iff T L 4- JfdffT , A 册in 下’帘一賦托蝇* 7—寧 I 曲11握打S 出蛀恤t 勺 搭杞；1D Vi Il —*5L 2、常用的内拉线抱杆 S 地漏勺；S 窃托縄；* 足脫牺；? 迴业担￥ a m —軼地甫乍 I 11-1 it iff t I 12-niT 5 2內拉我投H 即片幷I 图5-S 内M 我袍丹収片细塔法现场布？V
目录 一、说明 (2) 二、内拉线组塔受力分析及计算公式 (2) 1. 起吊绳、调整大绳受力 (2) 2. 抱杆轴向压力 (4) 3. 下拉线受力 (5) 4. 上拉线受力 (6) 5. 腰滑车、底滑车受力 (7) 三、外拉线组塔受力分析及计算公式 (7)
组塔受力分析及计算 说明 1.附件为Excel计算表及AutoCAD做的图解法验算，另附了用于受力 分析的立体示意图。已应用AutoCAD图解法对计算表中公式分四种 情况进行了校验（吊件重均按1000kg计算），计算结果均能吻合：第一种情况：抱杆垂直，不反滑轮组； 第二种情况：抱杆垂直，反1-0滑轮组； 第三种情况：抱杆向吊件侧倾斜5°，不反滑轮组； 第四种情况：抱杆向吊件侧倾斜5°,反1-0滑轮组； 2.图解法中力的比例为1:100，即图中的10表示1000kg，以此类推； 3.图解法中长度单位为1:1,长度单位为米，即图中的5表示5m，以此 类推； 4.计算表及图解法中吊件与塔身距离均按0.5米进行计算； 5.计算表用于受力分析后归纳出的公式测试，不是真正的组塔计算； 二、内拉线组塔受力分析及计算公式 1. 起吊绳、调整大绳受力 1）请参见“受力分析图”中的“图（一）”及“图解法验算图”中的“图1-1” 及“图1-2”； 2）依正弦定理，有: sin（90：F 心）sin ： sin（90：亠心） 可得， 调整大绳受力：F=旦空“ ......................... ?公式（1） cos（P + ⑷）
起吊绳受力：T二旦空，考虑反动滑轮组时，起吊绳受力递减情 COS（I ' ■'） 况，因反1个动滑轮受力减少为原来的一半，可得： G .coseo T 二------ : --- 夕cos（—?）.............................................................. 公式（2） 式中： G:吊件重； F:调整大绳受力； T:起吊绳受力； B :起吊绳与铅垂线夹角； 3:调整大绳与水平夹角； n：反动滑轮组时动滑轮个数，例如：反1-0时，n=1。 B2- L *sin 6 + X 3）起吊绳与铅垂线夹角：［二tg'-2 ....... 公式（3） L *co^ - L2 式中： L2 :抱杆竖直时坐深，即抱杆竖直时抱杆在上拉线绑点以下部分长度； B2：上拉线绑点处铁塔水平面上宽度； X :吊件吊起至吊件绑点与上拉线绑点位于同一水平面时与塔身水平距离

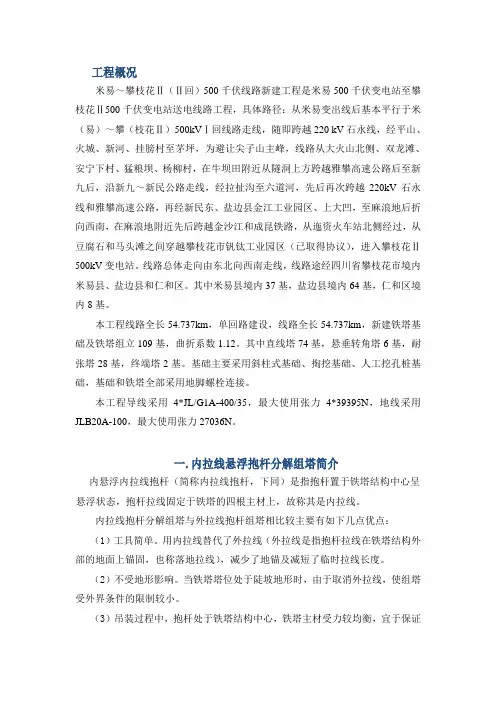

工程概况 米易～攀枝花Ⅱ（Ⅱ回）500千伏线路新建工程是米易500千伏变电站至攀枝花Ⅱ500千伏变电站送电线路工程，具体路径：从米易变出线后基本平行于米（易）～攀（枝花Ⅱ）500kVⅠ回线路走线，随即跨越220 kV石永线，经平山、火城、新河、挂膀村至茅坪，为避让尖子山主峰，线路从大火山北侧、双龙滩、安宁下村、猛粮坝、杨柳村，在牛坝田附近从隧洞上方跨越雅攀高速公路后至新九后，沿新九～新民公路走线，经拉扯沟至六道河，先后再次跨越220kV石永线和雅攀高速公路，再经新民东、盐边县金江工业园区、上大凹，至麻浪地后折向西南，在麻浪地附近先后跨越金沙江和成昆铁路，从迤资火车站北侧经过，从豆腐石和马头滩之间穿越攀枝花市钒钛工业园区（已取得协议），进入攀枝花Ⅱ500kV变电站。线路总体走向由东北向西南走线，线路途经四川省攀枝花市境内米易县、盐边县和仁和区。其中米易县境内37基，盐边县境内64基，仁和区境内8基。 本工程线路全长54.737km，单回路建设，线路全长54.737km，新建铁塔基础及铁塔组立109基，曲折系数1.12。其中直线塔74基，悬垂转角塔6基，耐张塔28基，终端塔2基。基础主要采用斜柱式基础、掏挖基础、人工挖孔桩基础，基础和铁塔全部采用地脚螺栓连接。 本工程导线采用4*JL/G1A-400/35，最大使用张力4*39395N，地线采用JLB20A-100，最大使用张力27036N。
一.内拉线悬浮抱杆分解组塔简介 内悬浮内拉线抱杆（简称内拉线抱杆，下同）是指抱杆置于铁塔结构中心呈悬浮状态，抱杆拉线固定于铁塔的四根主材上，故称其是内拉线。 内拉线抱杆分解组塔与外拉线抱杆组塔相比较主要有如下几点优点： （1）工具简单。用内拉线替代了外拉线（外拉线是指抱杆拉线在铁塔结构外部的地面上锚固，也称落地拉线），减少了地锚及减短了临时拉线长度。 （2）不受地形影响。当铁塔塔位处于陡坡地形时，由于取消外拉线，使组塔受外界条件的限制较小。 （3）吊装过程中，抱杆处于铁塔结构中心，铁塔主材受力较均衡，宜于保证安装质量。 （4）减少操作人员，主要是监视抱杆拉线人员，提高工作效率。 二.施工工艺流程 内拉线抱杆分解组塔施工工艺流程见下图
外拉线抱杆分解组塔 铁塔整体组立的优点是安装质量高，高空作业少，因而可减轻施工人员的劳动强度，怛这种组立方法需要机具设备多，准备工量大，而且对施工场地的要求高。相对而言，虽然分解组塔法高空作业多，但其需用机具设备少，准备工量小，尤其是对施工场地的适应性较好，因此在目前实际铁塔安装中，分解组塔法仍在广泛采用。 分解组塔法，根据起重支承结构型式及其相应操作工艺的不同，主要地可分为外拉线抱杆分解组塔、内拉线抱杆分解组塔、摇臂抱杆分解组塔、小抱杆分解组塔和倒装组塔等五种方法。 本章专门介绍外拉线抱杆分解组塔的不同吊装方式及其索具静力解算方法。 6-1外拉残抱杆分解组塔的吊装装方式 外拉线抱杆分解组塔法的起重抱杆，是用钢丝绳将其根部固定于已组塔身一角的节点处，而顶端以四根塔外落地拉线加以稳定的。松紧顶端拉线就可调整抱杆顶的倾斜位置以适应各工作面上塔构的吊装。因此，根据抱杆工作方式和塔构起吊方式的不同，外拉线抱杆分解组塔法，又可再区分为下述六种吊装方式： 一、内抱杆吊装与外抱杆吊装 根据塔构连接方式（螺栓连接或电焊连接）和场地条件的不同，塔构可采取分片吊装或整节吊装。分片吊装一般将抱杆根部固定于已组塔身主材的内侧，称为内抱杆吊装，如图6-3、图6-4、图6-6、图6-8、图6-9、图6-12、图6-13c而整节吊装则须将抱杆根部固定于已组塔身主材的外侧，以方便塔构就位，故称做外抱杆吊装，如图6-5、图6-7、图6-10、图6-11。 二、单抱杆吊装与双抱杆吊装 门型铁塔，其塔身由两个立柱组成，一般采取两套单抱杆分别单独吊装，
以提高工效，称为单抱杆吊装^但吊装横担则采取两套单抱杆平行协同作业，故称做双抱杆吊装，如图6-4。对于根开较大的酒杯型和猫头型铁塔，因抱杆作过大的倾斜后会使每次起重量锐减，工效降低，所以往往也采取两套单抱杆平行协同作业的双抱杆吊装，如图6-11。 三、旋转吊装与直线吊装 在塔腿吊装过程中，塔腿片藉牵引动力作用，整体绕塔腿底脚旋转板起就位，称为旋转吊装，如图6-1、图6-2。但在塔身及塔头吊装过程中，塔构藉牵引动力作用是使整体沿直线平行提升就位的，则称做直线吊装，如图6-3 至图 6-13。 图6-1内抱杆分片吊装塔腿 1 一内抱杆（置于基础之间）；2—抱杆拉线；3— 系吊钢绳(即千斤绳)4—提升钢绳；5—总系吊钢 绳；6—塔腿片
外拉线抱杆分解组塔 01概述外拉线抱杆分解组立铁塔施工方法，是利用铁塔分段的特点。先用外拉线抱杆把铁塔最低层一段组装起来，固定在基础上。然后，把外拉线抱杆上升，固定在已经组装好的一段铁塔上，再组装上一段铁塔。这样，使用一副外拉线抱杆，就能把铁塔分段，按照由塔腿至塔头的顺序，分解组立起来。 外拉线抱杆分解组塔的所用抱杆的长度只要满足吊装全铁 塔最高的一段的要求，故组立几十米高的铁塔，仅用7～8米、最长也不超过11～13米的抱杆即可。因此，组塔设备轻巧，安装简单迅速。但由于分解组塔，要一吊一吊地在高处进行安装，如图3－25所示。因此，施工时要格外细心，要由较高技术和熟练的工人，严格遵守有关安全工作规程，进行塔上高处作业。外拉线抱杆分解组塔从使用抱杆数量上来划分，可分为外拉线单抱杆组塔、外拉线双抱杆组塔和四根抱杆组塔三种；从起吊构件的分段上划分，可分为分段起吊组塔法、分片起吊组塔法和单腿起吊组塔法三种。各种方法现场布置、施工工艺和受力计算基本相同。02现场布置2.1 整体布置外拉线抱杆分解组塔的现场布置都是以一根抱杆为中心组成一个起吊系统，或用两副抱杆各自系住一个构件的两端部，同时进行起吊安装。下图为外拉线抱杆分解组
立铁塔的现场布置示意图。 在现场布置的要求如下：1）将抱杆置于带脚钉的塔腿上[即上图(b)中D腿],以利抱杆根部固定；2）临时拉线地锚应位于基础对角线的延长线上，其距基础中心的距离应不小于塔高；3）放置抱杆的塔腿的临时拉线及地锚应加强；4）牵引机具地锚应选在AB腿或BC腿之间的方位上，其与塔位中心的距离应视塔高而定，一般不应小于25米。 2.2 抱杆（1）抱杆的长度 抱杆的长度应按同类型铁塔最高的一段确定，对于酒杯型、猫头型等铁塔，则应按塔颈段高度而定。根据施工实践，抱杆的长度L=(1.0~1.2)H，常用抱杆长度为7～13m。 （2）抱杆的构造抱杆由头部、身部和根部三部分组成。抱杆的头部系有四根外拉线以稳定整根抱杆，在靠近外拉线绑扎处，系有起吊滑车。抱杆的顶端焊接四块钢板，四根外拉线用型螺栓连接。抱杆的根部，在组装铁塔腿部时，座落在地面上；在抱杆提升后，组装上部各段时，都座落在铁塔的主材上。为了使抱杆座落牢靠，绑扎方便，木质抱杆的根部加工成如下图《外拉线组塔抱杆根部构造》的形状。将木抱杆根部削去高70mm、宽20mm，并在削去部位用扒钉固定一条3分短钢绳。钢绳的长度由抱杆根径决定，其原则应使钢绳能在铁塔主材上绑扎两道以上(长度一般不应短于l.5～2.0m)，钢绳的两端插套，并带一个型挂钩。另外应在
用内悬浮外拉线大抱杆分解组立铁塔的方法 摘要:针对1000kV特高压输电线路工程铁塔特性，提出了适用性最强的外拉线内悬浮大抱杆分解组塔方案，选择了合适的工器具，塔身采用单腿吊装或单片吊装，下曲臂、上曲臂采取左右侧整体吊装，猫头塔横担采取整体吊装，酒杯塔中横担采取前后分片吊装、边横担使用辅助抱杆分段吊装，同时在工程中开展了多项创新，施工方案应用效果良好，在特高压工程95%以上铁塔得到了推广应用。 关键词:内悬浮外拉线大抱杆分解组立铁塔方法 1、有关说明 工程概况。晋东南～南阳～荆门1000kV特高压输电线路起于晋东南1000kV 变电站,经南阳1000kV开关站,止于荆门1000kV变电站,线路全长653.8km,经过山西、河南和湖北三省,其中包括黄河和汉江两个大跨越。全线自立铁塔类型包括ZB（直线酒杯塔）、ZM（直线猫头塔）、JT（干字型耐张转角塔）共计3类。 2、组塔施工方案介绍 2.1 施工方案的提出 在方案论证阶段,结合塔型、地形、以往施工经验提出了:(1)塔式起重机分解组塔;(2)内悬浮外拉线抱杆分解组塔;(3)内悬浮外拉线摇臂抱杆分解组塔;(4)落地摇臂抱杆分解组塔;(5)内悬浮内拉线分解组塔;(6)流动式起重机分解组塔;(7)倒装组塔;(8)直升机组塔等8种铁塔分解组立方法。通过综合分析和比较,我单位提出了“内悬浮外拉线抱杆分解组塔施工方案”,并通过了国网交流建设公司的方案审查。 2.2 施工方案简介 “内悬浮外拉线抱杆分解组塔施工方案”即使用中心悬浮大截面钢抱杆、可调下拉线、落地外拉线控制、起吊滑车组形成分解组塔系统,在施工中根据塔体的结构尺寸、构件重量等条件,采用塔身单腿吊装、分片吊装,下曲臂、上曲臂整体吊装,横担分片吊装或整体吊装的施工方式进行铁塔分解吊装,最终完成铁塔组立。 3、主要工器具 3.1 抱杆使用情况 3.1.1 使用的抱杆种类 结合现场实际地形,考虑到各种塔型为分批供货因素,根据抱杆的适用性,本标段使用900 mm断面、40m长抱杆作为工程组塔抱杆。个别塔型需要使用加长抱杆时、可在40m基础上直接增加。 3.1.2 抱杆参数 抱杆总长40m,采用钢组合式,抱杆中间截面900mm×900mm,底部端面440mm×440mm。额定轴向压力28t;起重钢丝绳Φ15mm,5倍滑轮组;抱杆倾斜5°、重物最大竖直偏角10°时,最大吊重7.5t;抱杆总重3.4t。 3.2 落地拉线 使用Φ17.5钢丝绳作为主拉线,破断拉力151kN;使用Φ13少捻钢丝绳形成1-1滑轮组作为拉线落地部分,使用缓松器调整拉线。 3.3 下拉线 使用双根Φ21.5钢丝绳作为主拉线,使用10t平衡滑车连接抱杆,下拉线总计4组,破断拉力476kN。不同长度进行接长及主材缠绕调整,10t卸扣连接。

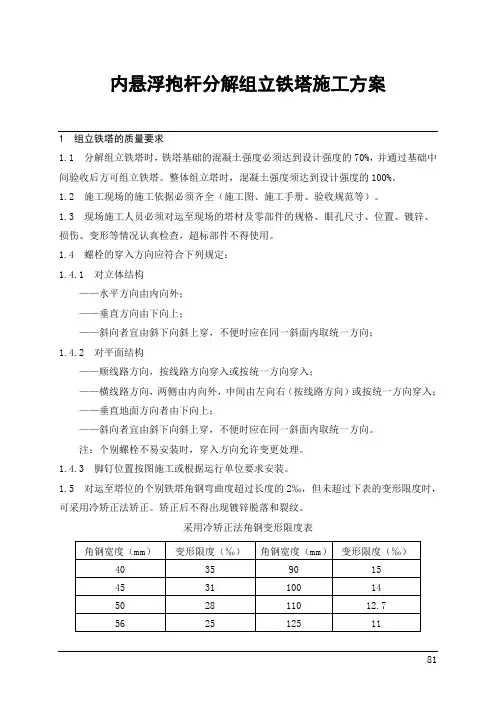

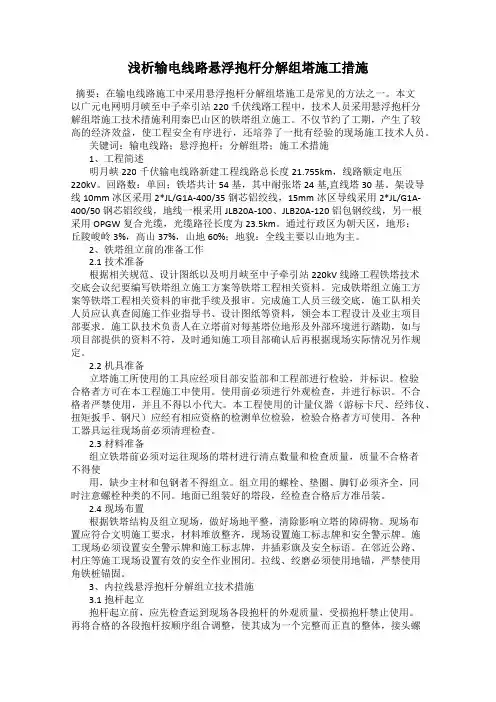

内悬浮抱杆分解组立铁塔施工方案 1 组立铁塔的质量要求 1.1 分解组立铁塔时，铁塔基础的混凝土强度必须达到设计强度的70%，并通过基础中间验收后方可组立铁塔。整体组立塔时，混凝土强度须达到设计强度的100%。 1.2 施工现场的施工依据必须齐全（施工图、施工手册、验收规范等）。 1.3 现场施工人员必须对运至现场的塔材及零部件的规格、眼孔尺寸、位置、镀锌、损伤、变形等情况认真检查，超标部件不得使用。 1.4 螺栓的穿入方向应符合下列规定： 1.4.1 对立体结构 ——水平方向由内向外； ——垂直方向由下向上； ——斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向； 1.4.2对平面结构 ——顺线路方向，按线路方向穿入或按统一方向穿入； ——横线路方向，两侧由内向外，中间由左向右（按线路方向）或按统一方向穿入； ——垂直地面方向者由下向上； ——斜向者宜由斜下向斜上穿，不便时应在同一斜面内取统一方向。 注：个别螺栓不易安装时，穿入方向允许变更处理。 1.4.3 脚钉位置按图施工或根据运行单位要求安装。 1.5 对运至塔位的个别铁塔角钢弯曲度超过长度的2‰，但未超过下表的变形限度时，可采用冷矫正法矫正。矫正后不得出现镀锌脱落和裂纹。 采用冷矫正法角钢变形限度表
行有效补强。 1.7 铁塔部件组装困难时，应查明原因，严禁强行组装。对于个别螺孔需扩孔时，扩孔部分不应超过3 mm。严禁用气割扩孔或烧孔。 1.8 铁塔连接螺栓紧固应符合下列规定 1.8.1 螺杆应与构件面垂直，螺栓头平面与构件间不得有空隙。 1.8.2 螺母拧紧后，螺杆露出螺母长度，单帽不少于两个螺距，双帽可成平帽。 1.8.3 铁塔交叉铁交叉处或其它要求加装垫片处，必须按规定加装。 1.8.4 因螺杆无丝部分超长需加垫片者，每端不宜超过两个垫片。 1.8.5 螺栓的防卸、防松应符合设计要求。 1.8.6 严格按规定要求使用各种规格、强度的螺栓，不得任意代用。 1.8.7 杆塔连接螺栓在组立结束后必须全部紧固一遍，检查扭矩合格后方准进行架线。架线后，螺栓还应复紧一遍。复紧后应随即在塔顶部至下横担以下2m之间及基础顶面以上3m范围内的全部单螺母螺栓的外露螺纹上涂以灰漆，以防螺母松动。使用防卸、防松螺栓时不再涂漆。 1.9 杆塔连接螺栓应逐个紧固，4.8级螺栓的扭紧力矩不应小于下表的规定。4.8级以上的螺栓扭矩标准值由设计规定，若设计无规定时，宜按4.8级螺栓的扭紧力矩执行。 1.10 螺杆与螺母的螺纹有滑牙或螺母的棱角磨损以致扳手打滑的螺栓必须更换。 1.11 铁塔组立及架线后允许偏差应符合下表规定：
浅谈内悬浮外拉线抱杆分解组塔施工方法单位：
作者： 目录 摘要 (1) 一、内悬浮外拉线抱杆工艺简介 (1) 二、施工工艺流程及操作要点 (3) 三、材料与设备 (11) 四、质量控制 (15) 五、安全措施 (16)
摘要 “内悬浮外拉线抱杆分解组塔施工方法”即使用中心悬浮大截面钢抱杆、可调下拉线、落地外拉线控制、起吊滑车组形成分解组塔系统,在施工中根据塔体的结构尺寸、构件重量等条件,采用塔身单腿吊装、分片吊装,下曲臂、上曲臂整体吊装,横担分片吊装或整体吊装的施工方法进行铁塔分解吊装,最终完成铁塔组立。此施工方法在白俄罗斯核电输出及电力联网工程中应用效果良好，得到了推广应用。 关键词:内悬浮外拉线大抱杆分解组立铁塔方法 一、内悬浮外拉线抱杆工艺简介 1.1 内悬浮外拉线抱杆的主要工艺原理 1.1.1 利用已组立好的塔身段，通过承托系统和外拉线系统使抱杆悬浮于塔身桁架中心来起吊待装的铁塔构件。 1.1.2 利用已组装好的塔身提升抱杆，并连接承托绳，调整好外拉线，继续起吊安装下一个高度段的待组塔片构件。 1.1.3 循环以上步骤，直至铁塔组立完毕。利用铁塔落下抱杆并将其拆除。 1.1.4 内悬浮外拉线抱杆组立铁塔工艺布置正视图见图1-1，俯视图见图1-2。
图1-1内悬浮外拉线抱杆组立铁塔工艺布置正视图 1-抱杆；2-腰环(起吊工况不受力)；3-外拉线；4-已起立塔片；5-起吊滑车组；6-转向滑车；7-手扳葫芦；8-塔片；9-吊点补强；10-控制大绳；11-承托绳 图1-2内悬浮外拉线抱杆组立铁塔工艺布置俯视图
1-抱杆；2-塔身；3-手扳葫芦；4-外拉线地锚；5-钢绳外拉线 1.2 抱杆参数简介 采用常见的角钢组合钢抱杆，抱杆中段为口700mm，两端为口300mm断面的钢抱杆。抱杆组合长度：双回路塔多采用28m；单回路塔多采用32m。 抱杆受力工况下最大偏心为10°，最大起吊重量一般控制在70kN( 7143kg)及以下。 口700mm抱杆主要参数见表1-1。 表1-1 □700mm抱杆主要参数 注：表中单边起吊负荷为计算荷载。起吊时，抱杆斜倾角度为10°，吊重钢丝绳与铅垂面的夹角为15°。 二、施工工艺流程及操作要点 2.1 施工工艺流程 本施工方法施工工艺流程见图2-1所示。 2.2 操作要点 2.2.1铁塔组立准备工作 组立前期的准备工作包括技术准备、原材料检验、人员配置及培训、工器具准备以及现场勘查、修整场地和运输道路等。
合肥长鑫集成电路有限责任公司 220kV 变电站及专用线项目 220kV 线路工程
合肥长鑫集成电路有限责任公司 220kV 变电站及专用线项目 220kV 线路工程施工项目部 二〇一七年十一月
批准： 日期：
安全审核： 日期： 质量审核： 日期： 技术审核： 日期：
编制：日期： 日期：
目录
第一章编写说明 1
1、工程概况 1 2、适用范围 3 3、编写依据及目的 3 4、几点说明 4
第二章组织措施 4
1、项目部组织机构 4 2、施工队组织机构 5 3、施工工期及人力资源投入 5
第三章施工技术措施 5
1、作业流程 5 2、施工方法 6
第四章施工质量措施 16
1、螺栓使用 16 2、脚钉使用 17 3、组装的要求 18 4、其他注意事项 18
第五章安全控制措施 20
1、安全文明施工控制措施 20 2、环境保护控制措施 22 附件 1、基础根开一览表 22 附件 2、悬浮抱杆工器具汇总表 26 附件 3、塔型参数及各段吊装方案 27
第一章 编写说明
1、工程概况
本线路工程架空线路部分分为 2 段，包括肥北-长鑫段（A 线）和科学城-长鑫段（B
线）。
A 线路起于已建 500kV 肥北变 220kV 出线构架，止于拟建 220kV 长鑫（506 项目）变
220kV 出线构架，全线新建线路 19.4km，按单、双回路混合架设。全线共使用杆塔 83 基，
其中角钢塔 72 基（单回路直线塔 5 基，单回路耐张塔 16 基，双回路直线塔 25 基，双回
路耐张塔 26 基），钢管杆 11 基。
B 线路起于已建 220kV 科学城变 220kV 出线构架，止于拟建 220kV 长鑫（506 项目）
变 220kV 出线构架，全线新建线路 18.7km，按单、双回路混合架设。全线共使用杆塔 70
基，其中角钢塔 55 基（单回路直线塔 3 基，单回路耐张塔 2 基，双回路直线塔 30 基，双
回路耐张塔 20 基），钢管杆 15 基。
导、地线规格：导线采用 2*JL/G1A-630/45、2*JL/G1A-400/35 两种钢芯铝绞线导线，
每相双分裂；地线为两根 36 芯 OPGW 光缆。
新建角钢塔 127 基，其中直线塔 63 基，有 8 种塔型，耐张塔 64 基，有 12 种塔型。具
体铁塔使用情况详见下表：
序号 杆塔类型
塔型
1
2B5-ZM3
2
3 直线塔
4
2F3-SZ1 2F3-SZ2
2F3-SZ3
5
2F3-SZK
6
2E3-SZ2
呼高（米）
24 27 42 45 30 33 27 30 33 27 30 33 36 42 48 24 27 30
数量（基）
1 3 1 3 2 2 1 5 2 1 4 3 4 1 1 1 3 8
总数量（基） 8 4 8
13 1 15

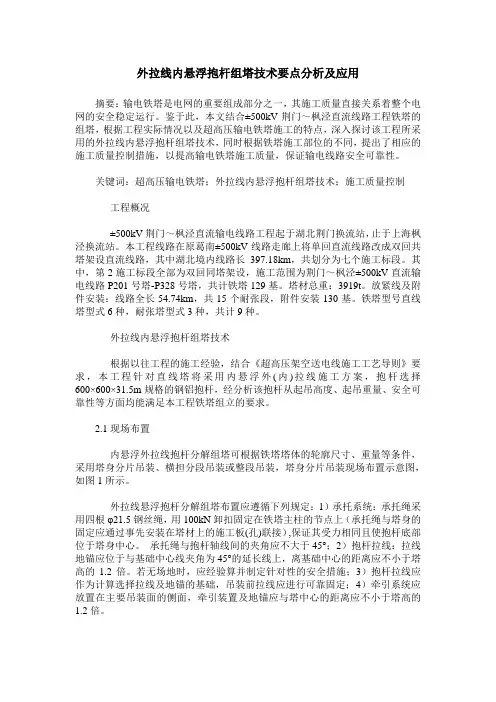

外拉线内悬浮抱杆组塔技术要点分析及应用 摘要：输电铁塔是电网的重要组成部分之一，其施工质量直接关系着整个电网的安全稳定运行。鉴于此，本文结合±500kV荆门～枫泾直流线路工程铁塔的组塔，根据工程实际情况以及超高压输电铁塔施工的特点，深入探讨该工程所采用的外拉线内悬浮抱杆组塔技术，同时根据铁塔施工部位的不同，提出了相应的施工质量控制措施，以提高输电铁塔施工质量，保证输电线路安全可靠性。 关键词：超高压输电铁塔；外拉线内悬浮抱杆组塔技术；施工质量控制工程概况 ±500kV荆门～枫泾直流输电线路工程起于湖北荆门换流站，止于上海枫泾换流站。本工程线路在原葛南±500kV线路走廊上将单回直流线路改成双回共塔架设直流线路，其中湖北境内线路长397.18km，共划分为七个施工标段。其中，第2施工标段全部为双回同塔架设，施工范围为荆门～枫泾±500kV直流输电线路P201号塔-P328号塔，共计铁塔129基。塔材总重：3919t。放紧线及附件安装：线路全长54.74km，共15个耐张段，附件安装130基。铁塔型号直线塔型式6种，耐张塔型式3种，共计9种。 外拉线内悬浮抱杆组塔技术 根据以往工程的施工经验，结合《超高压架空送电线施工工艺导则》要求，本工程针对直线塔将采用内悬浮外(内)拉线施工方案，抱杆选择600×600×31.5m规格的钢铝抱杆，经分析该抱杆从起吊高度、起吊重量、安全可靠性等方面均能满足本工程铁塔组立的要求。 2.1现场布置 内悬浮外拉线抱杆分解组塔可根据铁塔塔体的轮廓尺寸、重量等条件，采用塔身分片吊装、横担分段吊装或整段吊装，塔身分片吊装现场布置示意图，如图1所示。 外拉线悬浮抱杆分解组塔布置应遵循下列规定：1）承托系统：承托绳采用四根φ21.5钢丝绳，用100kN卸扣固定在铁塔主柱的节点上（承托绳与塔身的固定应通过事先安装在塔材上的施工板(孔)联接）,保证其受力相同且使抱杆底部位于塔身中心。承托绳与抱杆轴线间的夹角应不大于45°；2）抱杆拉线：拉线地锚应位于与基础中心线夹角为45°的延长线上，离基础中心的距离应不小于塔高的1.2倍。若无场地时，应经验算并制定针对性的安全措施；3）抱杆拉线应作为计算选择拉线及地锚的基础，吊装前拉线应进行可靠固定；4）牵引系统应放置在主要吊装面的侧面，牵引装置及地锚应与塔中心的距离应不小于塔高的1.2倍。
