地下室车库综合管线施
工布置
SANY标准化小组 #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#
某小区车库综合管线施工布置分析
王良科
摘要：小区车库为保有其良好的停储车辆的功能，对其范围内的综合管线有着极为高的要求。它需要综合管线在限定的范围内完成：通风管道、给水排水管道、强电、弱电等所有涉及水电通风专业的管线完成有序合理的排布。在这个限定的空间内保持水电安装专业所有管线的功能，预留出维修空间通道，同时兼顾美观等多项需求。
关键词：通风管道、给水排水管道、强电、弱电、管线布置
背景因素：经济高速发展，人们的生活、工作、学习条件都得到的很大的提高，越来越多的家庭都将私家车纳入家庭的基本的配置之一。伴随着这个情况，现场的住宅小区地下室车库的功能重要性体现的越来越重要，在某些优质地段甚至成为了业主购房的首要考虑因素之一。为了更好的为业主服务，提供能满足业主基本的车辆存储功能，并在这个基础上进行进一步优化，地下室车库的综合管线的施工统筹布置，需要能有利于提升业主的感知度，做到管线排布有序，车库净高控制良好，所采用的工艺对所停车辆无不利影响利于车辆的通行。除规范的基本要求外，这些都是指导地下室车库综合管线的重要因素。
主要的施工过程分析：
一、小区及车库概况
本工程为苏地某号地块项目地下车库,本汽车库为Ⅰ类汽车库，建筑耐火等级为一级,停车总数1238辆，总面积41712m 。其中。地下一层停车数642辆,建筑面积19986m;地下二层停车数358辆,建筑面积12256m。其中人防区建筑面积：7546m，人防区停车位:206辆。非人防建筑面积：4710m，非人防停车位：152辆；综合管线涉及范围：给排水系统：为地下车库防火分区消火栓给排水、灭火器配置、自动喷淋系统给排水、生活给水。通风系统：送风系统：车库采用自然进风的方式和机械送风的方式。排风系统：平时保证汽车库内4次/小时的换气次数，由装在排风机房中的风机（兼排烟）排出室外。排烟系统：汽车库的排烟量均按6次/小时计算，排风系
统兼作排烟系统. 电气系统：照明,配电及通信,通风方式信号，火灾自动报警及消防联动控制系统。
二、影响综合管线施工的主要因素分析
1、地下室梁底净高：现场实际测量梁底高度为，车库1m线高度为，故车库梁底净高为。
2、车位的布置（消火栓的位置确定）：车库内消火栓的设置应避开车位的通行通道和停车位置。
3、各专业在图纸设计中的走向：
结合设计图纸，经初步分析后有如下位置需要在施工和图纸深化中着重关注：1）原图纸设计中在水泵房，风机房，消防水泵房，配电间等位置是管线最为密集的位置，是车库层高控制的着重关注点。
2）消防管道、给排水管道、通风管道、强电桥架、弱电桥架等管线集中交叉的位置需要在施工初期进行图纸深化，分散交叉点管道或在施工前与设计院沟通进行管道走向和型号的局部调整。
4、规范的要求：
根据《JGJ 100-98汽车库建筑设计规范》查得对车库相关要求如下：
汽车库室内最小净高应符合下表的规定：
注：净高指楼地面表面至顶棚或其他构件底面的距离，未计入设备及管道所需空间。
三、车库管线排布
1、熟悉各专业图纸和整理
在进行图纸综合管线深化之前，需要对各个专业的图纸进行梳理，并了解各个专业管线走向和型号情况。
1）给排水系统：为地下车库防火分区消火栓给排水、灭火器配置、自动喷淋系统给排水、生活给水。
2）生活给水系统：小区为高层共五个供水分区，分别为市政区供水J1：1层-4层,高区供水J2：5层-12层；高区供水J3：13层-20层；高区供水J4:21层-28层；高区供水J5:29层-33层。其中J1为市政区供水不经过地下室车库顶部，J2-J5为高区加压供水均将地下室作为管道行走通道。J2—J5的高区供水管道型号均为DN150。
3）消防供水系统：消火栓管道在大车库内排布，管道型号为DN150；车库内喷淋主管管道型号为DN150。
消防管道和生活给水管道从水泵房和消防泵房统一排布引出，引出点管道密集，交叉较多。
4）电气系统：含照明,配电及通信,通风方式信号，火灾自动报警及消防联动控制系统。
车库内的电气管线主要是强电桥架和弱电桥架。强电桥架主要型号为400mm （宽）*200mm（高）。弱电主桥架型号为：300mm（宽）*100mm（高）5）通风系统：
送风系统主管型号1200mm（宽）*400mm（高）
排风系统主管型号1500mm（宽）*400mm（高）
排烟系统主管型号1500mm（宽）*400mm（高）
6）现将各个专业主管型号汇总如下：
7）计算管线高度并选出不能满足层高要求的位置
根据现场的实际情况，地下室净高为2700mm，据《汽车库建筑设计规范》查得车库净高不得低于2200mm，故地下车库所有的管线需要在车库梁底500mm的空间内完成布置。根据现场的实际情况，给排水管道主管需要管道的垂直空间不得低于150mm；强电桥架不得低于200mm；通风管道不得低于400mm。在通风管道、给排水管道、电气桥架有交叉的时候，是无法满足2200mm净高的规范要求的。所以必须进行管线布置深化。
2、管道施工的主要原则
通过研究图纸，可以确定各个专业管线交叉的位置并着重对这些位置进行调整，并确定管道施工的主要原则。
1）主风管贴车库边设置：从各专业的管线参数可以看出，通风管道对净高空间占用最大，为400mm。所以结合车库内车位的排布图纸，将通风管道沿着车库边线进行贴梁底排布，避免其占用机动车通行和停靠的位置，做大最大程度的减小其对车库高度的影响。
2）电气桥架上设置在车库最上部距离梁底100mm：设置100mm是为了方便后期电缆穿线和后期的维修工作。同时由于桥架的型号较小，最大也只有200mm高，400mm 宽。它的走向给其他专业的管线布置带来的影响较小，对净高的需求也较小。
3）给排水管道主管设置与电气桥架平行：与桥架平行可以做到沿着梁底布置，不会引起和主桥架的垂直交叉。同时统一走向车库整体观感良好。
4）管线交叉的解决原则
地下室车库的管线时，通过综合管线的深化设计将管线的交叉点调整到非机动车区域，可以减少对车库的不利影响。在交叉过程中主要有如下几种现象，现逐一分析。
给排水管道之间的交叉：以小管让大管、低压管让高压管为主要原则进行施工，同时兼顾整体美观。
给排水管道与桥架的交叉：由于桥架较小且位于顶部，故采取桥架避让水管的情况来进行上翻施工。在桥架上翻的过程中要注意桥架弯头坡度，避免给以后电缆穿线带来困难。
通风管道与给排水管道交叉：在通风管道与给排水管道交叉时，其垂直高度为400mm+150mm已经超出了将管道布置在梁底500mm的空间限制，在这种情况下，与设计院进行沟通，将局部风管在保证其截面积不变的情况下，调整其宽度直至能满足2200mm净高要求。在调整风管高度的时候应满足：《采暖通风与空气调节设计规范》GB50019-2001的条文规定：其长宽比不超过10/1。原因是风管的长宽比过大会使沿程压力损失增大(边界层沿层压力损失增加)
喷淋管道的施工和布置原则：喷淋管道主管与消火栓管道和生活给水管道平行布置。支管侧向布置，喷淋头采用上喷头可以降低对车库净高的需求。
四、施工过程中的注意要点
1、在施工过程中各类材料到货后,应检查并确认符合制造厂商的技术规定和本设计的技术要求后,方可进行安装; 图中所示设备仅作为设计的基本代表.当承包商使用同等产品或替代产品时,需提供该产品的替换资料,包括详细布置尺寸,所有必须的连接点详图,操作和维修所需空间,材质,重量及使用情况等.并与设计选用设备以一对一的比较数据列出,交设计师认可; 管道和设备等详图仅表示最低安装要求,以方便承包商工作,承包商需根据最终确定设备作必要的调整,并提供系统最后安装所需的旁支管和转接管等,当图纸和设备的安装要求有所冲突时,承包商必须对此进行必要的调整,以确保遵照规范和要求进行安装;
2、施工样板制度
在车库综合管线大面积施工前，进行样板引路，有效的让施工管理人员和操作人员之间熟悉之间的配合，注意要点，从而提升工程质量。样板制度是保证精品的关键工序，是检验施工方法，技术交底以及磨合各个施工队伍施工班组间的配合协调统一性的重要过程。
五、总结与结论
车库综合管线是所有水电安装专业交汇的位置，所涉及专业包含：强电、弱电、通风、给水、消防等几乎所有的安装类专业，是对技术要求和统筹协调要求比较高的位置。在施工过程中也是进度上的关键节点。在施工前一定要进行充分的准备工作，熟悉各个专业的具体情况，确定综合管线的施工布置原则，明确晕倒专业交叉时各专业的避让原则和处理方法，在施工过冲中采取样板先行的情况磨合各专业和施工单位之间的契合度。通过上述多重步骤才能完整的完成车库综合管线的施工。在实现各个专业的基本功能的情况下，能够做到车库的统一协调，提升车库的空间感和给人的感知度，也能为以后的维修和维护考虑充分的操作空间。
王良科
地下室综合管线标准 HUA system office room 【HUA16H-TTMS2A-HUAS8Q8-HUAH1688】
目录 1.目的 2.编制依据 3.术语定义 4.技术规定 4.1总原则 4.2专业技术要求 4.2.1给排水专业 4.2.2空调专业 4.2.3电气专业 5.管线综合管理要求 5.1设计阶段 5.1.1设计前期 5.1.2设计审核 5.1.3设计出图 5.2施工阶段 5.2.1施工准备 5.2.2施工开展 5.2.3施工验收
综合管线标准（地下室部分） 1.0目的 使地下室管道施工布置规范、合理有序，在满足建筑使用需求的前提下，减少地下室空间占用率，提高地下室使用空间，提升客户空间感受及楼盘品质，同时避免盲目施工造成的返工，避免施工成本额外增加。 2.0编制依据 1.验收规范： 《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002） 《自动喷水灭火系统施工及验收规范》（GB50261-2005） 《通风与空调工程施工质量验收规范》（GB50243-2002） 《建筑电气工程施工质量验收规范》（GB50303-2002） 《智能建筑工程质量验收规范》（GB50339-2003） 《综合布线系统工程验收规范》（GB 50312-2007） 2.以上施工内容的对应设计规范； 3.集团和城市公司相关程序文件、标准。 3.0术语定义 综合管线的定义： 1.强弱电管线：高低压、动力、照明、通信、广播、电视、楼宇自 控、安全防范、电梯、计算机网络等各种强弱电控制系统管线、导 线敷设管路、桥架、金属线槽等。 2.给排水管线：给水、雨水、污水、中水、热力（蒸汽、热水）、消 防、喷淋、压力排水等管道。 3.空调管线：冷冻冷却管道，通风空调、防排烟等风管。 4.动力管线：燃气等管道。 4.0技术规定 4.1总原则 1.综合管线的施工不能仅限于满足最低设计高度要求，需紧凑布置，
某小区车库综合管线施工布置分析 王良科 摘要：小区车库为保有其良好的停储车辆的功能，对其范围内的综合管线有着极为高的要求。它需要综合管线在限定的范围内完成：通风管道、给水排水管道、强电、弱电等所有涉及水电通风专业的管线完成有序合理的排布。在这个限定的空间内保持水电安装专业所有管线的功能，预留出维修空间通道，同时兼顾美观等多项需求。 关键词：通风管道、给水排水管道、强电、弱电、管线布置 背景因素：经济高速发展，人们的生活、工作、学习条件都得到的很大的提高，越来越多的家庭都将私家车纳入家庭的基本的配置之一。伴随着这个情况，现场的住宅小区地下室车库的功能重要性体现的越来越重要，在某些优质地段甚至成为了业主购房的首要考虑因素之一。为了更好的为业主服务，提供能满足业主基本的车辆存储功能，并在这个基础上进行进一步优化，地下室车库的综合管线的施工统筹布置，需要能有利于提升业主的感知度，做到管线排布有序，车库净高控制良好，所采用的工艺对所停车辆无不利影响利于车辆的通行。除规范的基本要求外，这些都是指导地下室车库综合管线的重要因素。 主要的施工过程分析： 一、小区及车库概况 本工程为苏地某号地块项目地下车库,本汽车库为Ⅰ类汽车库，建筑耐火等级为一级,停车总数1238辆，总面积41712m 。其中。地下一层停车数642辆,建筑面积19986m;地下二层停车数358辆,建筑面积12256m。其中人防区建筑面积：7546m，人防区停车位:206辆。非人防建筑面积：4710m，非人防停车位：152辆；综合管线涉及范围：给排水系统：为地下车库防火分区消火栓给排水、灭火器配置、自动喷淋系统给排水、生活给水。通风系统：送风系统：车库采用自然进风的方式和机械送风的方式。排风系统：平时保证汽车库内4次/小时的换气次数，由装在排风机房中的风机（兼排烟）排出室外。排烟系统：汽车库的排烟量均按6次/小时计算，排风系统兼作排烟系统. 电气系统：照明,配电及通信,通风方式信号，火灾自动报警及消防联动控制系统。
xxxxx 地下车库临时管理方案 一、x xxxx地下车库临时停车基本情况： 二、x xxxx地下车库临时停车管理规定： 三、x xxxx地下车库安全员布岗情况： 四、x xxxx地下车库安全员岗位时间安排： 五、x xxxx地下车库岗岗位工作流程： 六、x xxxx地下车库日常管理要点： 七、x xxxx地下车库岗岗位职责： 八、x xxxx地下车库巡逻岗岗位职责： 九、x xxxx地下车库车辆收费标准：
一、xxxxx地下车库临时停车基本情况： 聚方产业园地下临时停地下车库于8月20日施工完成，工程、物业进行了临时查验，具备临时停车要求，共计临停车位有28个。 物业按照车库管理要求，安排人员对地下临停车库进行管理服务，增加服务人员，加大了劳动强度。但是，物业管理处却无法施行车辆临停收费，主要原因有以下几点： 1、无出入口车辆道闸设备； 2、无出入口门禁刷卡系统； 3、无车辆停车位划线规划； 4、标识标牌不完整，无凹凸转弯镜、防撞反光墙、安全指示箭头等； 5、目前只有一户业主会近期入住办公，办公及外来车辆较少； 6、现地下车库岗停地下车库、写字楼人行道旁多为甲方、施工方车辆停放。 综观以上几项，暂不具备临停收费条件，待全面完工交验后进行地下车库停车收费管理。 二、xxxxx地下车库临时停车管理规定： 为加强地下车库管理，规范车辆停放。保持良好的停车秩序，保障地下车库车位拥有人及全体业主的合法权益，根据有关法规制定本管理方法。 1、所有出入地下车库的车辆，必须遵守本管理办法，服从物业公司工作人员的管理，爱护车库设施设备（包括电气、消防、停车等设施设备）； 2、车辆凭门禁智能IC卡刷卡出入车库，通过门禁道闸系统时应关闭远光灯，禁止鸣笛，限速5公里/时； 3、业主在办理车辆门禁智能IC卡时，请提供车辆完整信息，在使用过程中如车辆信息发生变化，请及时到物业服务管理公司办理变更，以便在发生紧急情况时物业公司能够及时联系车主；
办公楼地下车库管理方案 概况 该下车库共2层，停车容量约为个。现在建设中。 地下车库管理方案总体设想 1、车库地面划出车辆行驶指引标志、车位标志及编号。 2、合理规划地下停车场车库的使用管理，防止乱停、乱放。同时，建立完善的管理制度，确保引黄工程办公楼文明、有序的工作环境。 3、对驶入车库的车辆，均限速5公里以下，严防高速行驶，并有专人指引按规定存放到指定区域，做到车辆停放规范、整齐，分类科学合理、安全有序，以完善细致的管理，进行安全有序的服务，防止乱停乱放现象发生。 4、完善的管理制度、智能化的管理系统、全方位的保安监控紧密配合，保证无控制盲点。 5、贯彻技防为主、人防为辅的原则，做好停车场的出入口控制， 建立车辆停放登记制度. 6、严防被盗事件发生，同时，停车场防止无关人员进入和逗留。 7、关注已停车辆，查看有无损坏、漏油、漏水情况，做好相关记录，若出现损坏、漏油、漏水等，尽快与使用者联系，减小损失。 8、遇有计划性重大活动安排时，制定活动开展配合计划，事先做好预留车位及场地检查工作，摆放醒目标志，并做好协调、劝说及解
释工作。 9、在停车库的进出口上方醒目处，挂禁令标志、限高标志、收费标志。 10、停车库的通风、消防、排水及照明等设备、设施应保持完好。 人员配置及工作职责
车库VI标识系统 VI（视觉识别）标识系统能够完整和代表企业的良好形象，也是企业形象传播的有效手段。包括停车场入口标识、入口限高标识、通行方向标识、专用车位标识、通往各电梯或楼梯标识、车辆避碰标识、其它交通必须标识、各设备区标识等。 物业管理公司将设立完善、优质的VI标识系统，提高引黄工程车库的管理水平，提升企业形象。 车库设施设备维护及监控、消防系统 物业管理公司将建立完善的车库设施设备保养制度及相关操作规程，深入培训，通过科学化管理手段，确保地下车库稳定、安全的运行，具体相关操作规程及记录详见规章制度章节。 建立严格的监控管理及值班制度，做到出现故障及突发事件响应及时。建立消防工作制度，巡视发现消防系统故障及时报告相关部门。 相关规章制度 （一）各岗位工作职责 （二）地下停车场管理制度 （三）车辆管理员交接班制度 （四）值班班室(岗亭)管理规定 （五）地下车库保洁质量检查制度 （六）车库设施设备保养制度
地下室设计规范整理 目录 一、地下室设计 1、地下室范围控制 2、地下室构造埋置深度 3、地下室各层功能分配 4、地下室层高的确定 5、地下室防火分区、防烟分区划分的原则 6、地下室防水设计 二、地下室汽车库设计 1、汽车库的建筑分类、防火分类、耐火等级 2、地下汽车库的防火分区及防烟分区 3、安全疏散 4、地下汽车库车位的经济排放 5、设计要点 三、地下室设备用房设计 1、一般原则
2、设备用房防火门等级 3、安全出口数量 4、层高控制 5、规范有关条文规定 6、建筑构造 地下室设计 就高层建筑设计而言，地下室设计是其不可分割的一部分，也是较为复杂而重要的一部分。地下室设计是否合理，直接影响工程造价乃至正常使用。 地下室按性质分为：半地下室、地下室及多层地下室； 按其使用功能分为：平战结合地下室，即人防工程和汽车库；商业用房， 如地下商场、歌舞厅等，还有附建设备用房。 我们重点讲三部分内容： 1、地下室设计 2、地下室车库设计 3、附建于地下室的设备用房设计 一、地下室设计 （一）地下室范围控制：（总体设计条件） 0.7H（地下室埋深）≥5.0m。深圳市个别工程最小退占地红线2～3.0m， 地下室范围必须在占地红线内，但可出建筑红线。 （二）地下室构造埋置深度：
地下室构造埋置深度其目的是满足建筑物稳定要求，根据新结构高规规定： a)H/18 桩基础 b)H/15 天然地基筏基 （三）地下室各层功能划分： 多层地下室，当为平战结合的功能时，设计者应根据功能不同合理划分地下室各层功能。 例如：人防工程应放在最底层，这样只有顶板按抗核爆设计；设备用房，除规范4.1.2.2条及4.1.3条规定，锅炉房、变压器室及柴油发电 机室放在地下一层外，其余均应考虑放在地下室最底层。 （四）地下室层高的确定： 确定地下室层高： 地下室层高确定需要考虑众多的因素，设计中应具体分析，今天我们具体讲两种情况的地下室，即人防地下室，无人防地下室。 1、人防地下室 人防地下室除需考虑与普通地下室功能相同的条件外，还应考虑人防的荷载，人防主出入口的位置，以及重力管线的走向等。对于平时是汽车库，战时为人防的地下室空间分配基本尺度见下图。 ①覆土层厚度的控制

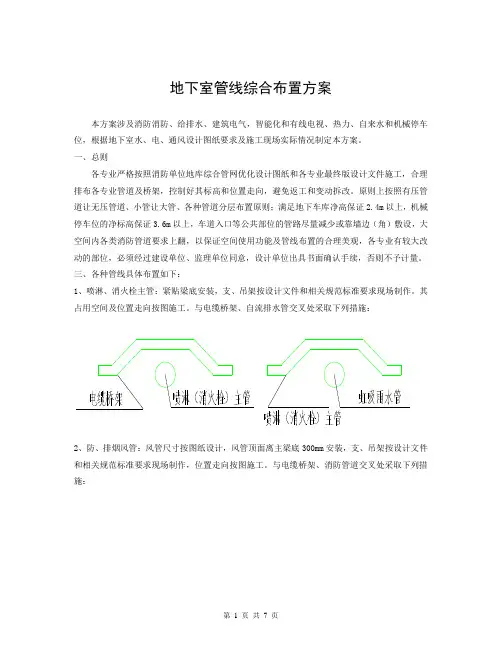

地下室管线综合布置方案 根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。一、总则 有压管道让无压管道、小管让大管、各种管道分层布置原则；满足地下室净高保证2.4m，车道入口等公共部位的管路尽量减少或靠墙边（角）敷设，大空间内各类消防管道要求上翻，以保证空间使用功能及管线布置的合理美观。 三、各种管线具体布置如下： 1、喷淋、消火栓主管：D(max)=159mm,紧贴梁底安装，支、吊架采用L50*5角钢现场制作。其占用空间：209mm，位置走向按图施工。与电缆桥架、自流排水管交叉处采取下列措施： 2、防、排烟风管：风管尺寸按图纸设计，风管顶面离主梁底300mm安装，支、吊架采用L40*5角钢现场制作，位置走向按图施工。与电缆桥架、消防管道交叉处采取下列措施： 3、管道的安装位置应符合设汁要求。管道的中心线与梁、柱、楼板等的最小距离应
