第一章绪论
1.1水平井钻井技术发展概况
1863年，瑞士工程师首先提出钻水平井的建议；
1870年，俄国工程师在勃良斯克市钻成井斜角达60°的井；
瑞典和美国研制出测量井眼空间位置的仪器，1888年俄国也设计出了测斜仪器；
1929年，美国国加利福尼亚州钻成了几米长的水平分支井筒；
30年代，美国开始用挠性钻具组合在垂直井内钻曲率半径小的水平井分支井眼；
1954年苏联钻成第一口水平位移；
1964年—1965年我国钻成两口水平井，磨—3井、巴—24井；
自来80年代以来，随着先进的测量仪器、长寿命马达和新型PDC钻头等技术的
发展，水平井钻井大规模高速度的发展起来。我国水平井钻井在90年代以来也取得
了很大发展，胜利油田已完成各种类型水平井百余口，水平井钻井水平和速度不断提高。
1.2 水平井的定义
所谓水平井，是这样一种定向井，其最大井斜度达到90°左右(一般大于85°就叫水平井)，且在目的层内维持一定长度的水平的或近水平井段。
八十年代以来水平井钻井技术的不断成熟主要归功于整个定向钻井技术，它是定向钻井技术发展的重大进步。在地质应用方面, 对层状储层、致密含气砂岩层、透镜状储层、低渗
透储层、水驱储层、气顶驱储层、重力驱储层、垂直裂缝性储层、双重孔隙储层、双重渗透性储层、薄层以及流体排泄不畅的所有地层, 用水平井开采均有优势。在开发方面, 水平
井的开发优势是通过优化完井技术取得的, 水平井可提高储层的钻遇厚度及其井眼连通面积, 降低井底压差, 控制流体流人井底的速度, 从而防止地层砂运移、油气窜层、水气锥进、油管中流体承载等。在强化采油阶段, 还能增加流体注人速度, 更均匀地驱油。降低聚合物分解的风险。水平井有许多领域中的应用是直井无可比拟的。
1.3 水平井的分类及其特点
目前，根据水平段特性和功能可分为：阶梯水平井，分支水平井，鱼骨状水平井，多底水平井，双水平井，长水平段水平井等。
根据造斜井段的曲率半径，水平井可以分为四种类型：长半径、中半径、短半径水平井（见图1-1）和超短半径水平井。
小曲率半径中曲率半径常规曲率半径
图 1-1 不同半径水平井剖面图
①长半径水平井系统
设计井眼曲率小于6°/30m的水平井.水平井钻井技术已经进入新的历史时期，但是长曲率半径系统仍然有着它的应用领域，在勘探和探明油田面积方面利用长半径系统成功地钻出了许多水平井。对于海上钻井平台，大跨度或综合考虑障碍的井口位置和在城市下面的油田等，最好使用长半径。
通常来说，长曲率半径水平井是采用常规的井下工具。这一类型的水平井的造斜点比较靠近井口；由于曲率半径大，能达到较大的水平位移。
②中半径水平井系统
设计井眼曲率为(6°～20°)/30m的水平井；
从广义上讲，这一钻井系统的水平井眼是根据API对钻柱的弯曲和扭转的复合应力所给出的极限值，进行有效的钻井作业。经实践，最大的实际狗腿严重度在旋转钻方式中为20°
/100ft，在定向钻方式中可达30°/100ft。
中半径水平井系统的适用范围很大，而且在北海、墨西哥湾、洛杉矾和阿拉斯加的北部作业中取得了巨大的成功。它成功地应用于解决水锥、气锥、生物礁和裂缝地层的油层的开发。
③短曲率半径水平井系统
短曲率半径系统是使用扰性或铰链工具钻出其狗腿率范围在60°～300°/30m水平井的
钻井系统。短半径水平是在6inT 4-3/4”in井眼中进行，其狗腿度在140°～280°/30m之间。
④超短半径水平井系统
井眼从垂直转向水平的井眼曲率半径为1m～4m的水平井。
水平钻井的最新方法是超短半径钻井系统，这一方面是使用高压液体喷射出一段水平的井眼，其变化的曲率半径只有几英寸到一英尺左右。目前使用该系统所钻的水平段长度还只限于
200ft之内。
1.4 水平井的应用
1.4.1 天然垂直裂缝
同灰岩一样，与天然垂直裂缝相交错的油藏为水平井提供了理想的应用条件，这一类型的井身剖面可以使产量提高4～20倍。在垂直裂缝油藏中，油气完全处在裂缝中，裂缝之间的非生产底层一般为6～60m厚，所以垂直井可能只钻到一个产层，也可能一个产层也钻不到，而水平井可以与产层垂直相交横向钻穿若干个产层裂缝，这样就比垂直井的开采量高得多。
1.4.2 水锥和气锥
①水锥：如果产层为水驱动，尤其是当原油粘度比水高得多时，垂直井可能会遇到水锥的问题。发生这一问题时，会连油带水一同生产。水平井可以在油层的中上部造斜，然后在生产层中钻一定长度的水平井段。水平井不仅减少水锥的可能性，而且每单位长度的产油段的压力降比垂直井产油段低，出水、出砂也比垂直井少。
②因为天然气的粘度远低于原油，通常气锥比水锥更为严重。如果气锥不能控制，则油层必须以注气的方式来维持产量，否则压力必然过早地下降。水平井的井眼全部在油砂中，所以有助于避免气锥问题，并可以控制采收率，不至于使气锥的压力梯度过高。
水平井成功地减少了水锥、气锥等有害影响。因此，水平井可以显著提高产量。
1.4.3 低渗透性地层
在低参透率油藏，由于生产能力低，提高油气流的方法之一就是对油井进行压裂，但是，更引人注意的解决办法是钻水平井。一口水平井可以大大增加泄油面积。
1.4.4 薄油层
对于薄油层，通过在油层的上下边界之间钻一个水平井段可以大大地增加井与油层的接触表面积。
1.4.5 不规则地层
水平钻井已经成功地应用于开发不规则油藏。这种含油地层互不关联，孤立存在，地震测量也难以指定其准确位置，所以钻直井或常规定向井很难钻到这类油藏。然而短半径水平井可以从现有直井中接近油藏的位置进行造斜，并且可以避免可能的水锥和气锥问题。
1.4.6 重油产层
在重油产层中，水平钻井具有提高产量的能力。横穿油藏的水平井既可以作为生产井又可以作为注水井。
1.4.7 提高采收率
采用水平井同样可以提高原油采收率。在注蒸汽情况下，直井的低注入量常常呈现很差的热平衡，有部分能量消耗在地面管线、油井及相邻地层的热损失上，而水平井可以提高日注入
、量，直接加热更大的石油体积，将在很大程度上改善热平衡。另外，为了有效注入混相段塞(CO
2液化石油气、表面活性剂)必须扩散更长的距离。在这种情况下水平泄油无疑是一种改善。
1.4.8 老井重钻
第二章 水平井产能的预测方法
水平井产能预测方法的研究始于20世纪50年代，1958年前苏联学者首次发表了计算水平井产量的解析公式。1964年前苏联另一位学者在他的专著中系统地总结了水平井的发展历程和生产原理，提出了水平井稳态产量计算方程，这些工作标志着水平井产能分析理论和分析方法的开始。
Giger 利用水电相似原理，推导出均质各向同性油藏水平井与直井的产能比方程，同时将视为均质性影响的各向异性引入到所推导的产能比方程中，获得了渗透率各向异性影响下水平井和直井的产能比方程。
Joshi 将水平井的三维渗流问题简化为垂直及水平面内的二维渗流问题，利用势能理论首先推导了均质各向同性油藏中水平井稳态的产能方程，利用平均渗透率的概念，引入渗透率的各向异性，将各向同性情形下的产能方程修正为各向异性影响的产能方程，该方程考虑了水平井偏离油层中部对产能的影响，同时提出水平井有效井筒半径的概念，研究了影响水平井产能的因素，指出了水平井开采油藏的优越性。
Karcher 论述了具有网状裂缝的油藏中水平井及压裂井拟稳定流动时的产能分析方法，并与直井的产能进行了对比。Babu 针对任意盒型封闭油藏，建立了水平井三维不稳定渗流的数学模型，在获得解的基础上，结合物质平衡原理，推导出拟稳定流动情形下的产能方程，该方程形式比较复杂，考虑的影响因素较多，在实际应用中的效果不是很好。
KuChuk 及Goode 在水平井不稳定渗流解研究的基础上推导出定压及不渗流顶底边界条件下水平井的流入动态方程，简要分析了水平井长度和水平井在油藏中的位置对水平井流入动态的影响。Renard 利用时能理论研究了地层损害情形下水平井的产能方程，在定义与直井相似的流动效率后导出了水平井的流动效率公式，比较了直井与水平井的流动效率。
郎兆新采用拟三维方法，获得了水平井在平面和剖面上解析解后，再运用等值渗流阻力法得到三维空间的解和二维空间中流场变化，导出了多井底水平井渗流问题产能的计算公式。此外，王德民等人应用同样的方法，获得了水平井和直井七点法布井方式下的产能方程。王伟宏等利用保角变换和等值渗流阻力法推导了分枝水平井的产能计算公式，并与Joshi 的产能公式进行比较，指出后者没有注意到均匀流和无限导流的区别。
综上所述，目前油田常用的不同类型油藏水平井产能预测公式归结如下： （1）顶、底封闭边界油藏水平井产能 Bahu 公式
h Q =
Joshi 公式
/22h w q L L r =
?
?
(2-2)
（2）底水油藏水平井产能
底水驱均质油藏中原油稳定渗流时，水平井的产能计算公式： 24/2w h w Z KL p
h Q Ln Lntg r h ππμ
π???=+???
? (2-3)
（3）气顶油藏水平井产能
气顶驱均质油藏中原油稳定渗流时，水平井的产能计算公式： ()24/2w h w h Z KL p
h Q Ln Lntg r h ππμ
π??-?=
+????
(2-4)
（4）边水油藏水平井产能
各向同性地层（水平方向的渗透率Kh 与垂直方向的渗透率Kv 相等）情形下，边水驱油藏水平井稳定渗流的产能计算公式：
2//sin 2()2h w w
K L p Q Z h b h h Ln ach
Ln h r L πμ
πππ?=
?
?
??+?????
?
(2-5)
（5）溶解气驱油藏水平井产能
溶解气驱油藏水平井产能以研究IPR 流入动态曲线为主，Cheng 在进行了数值模拟之后提出了类似于V ogel 方程的关系式：
2
m
a x
0.9885
0.2055
1.1818w f
w f o o R R p p q q p p ??=+- ???
(2-6)
第三章Joshi公式
3.1 Joshi公式的推导
在诸多的水平井产能预测公式中，Joshi公式最具有代表性。Joshi运用势能理论（如图3-1）推导水平井产能公式。
Fig.3-1 Sketch map of horizontal well potential flow
(a is horizontal section and b is vertical section)
图3-1（a）为直井泄油体，呈圆柱状。图3-1（b）表示一口长度为L的水平井泄油体，呈椭圆形。在油层厚度相同的情况下，因井的几何形态不同，泄油体积明显不同，从数学上计算这样一口水平井产量，必须用三维拉普拉斯方程求解。为了简化Joshi 将三维流动变为两个互相联系的二维流动求解（如图3-2所示）。
Fig.3-2 Sketch map for one three-dimensional flow problem
is transformed by two dual-dimensional flow problems
（1）水平面流向水平井的流量为：
1/2
q L =
??
?
（3-1）
上式乘以油层厚度 h ，得油层底部到顶部相互叠加的水平井流量，即*11q q h =?，按照电模拟概念，水平方向流动阻力可写成：
(
)
*1
/ln 2/2
o
h o B P q
k h L μπ? Ω=?=
??
?
（3-2）
（2）直径2r w 水平井在垂向上有一流动阻力，据此可得出位于油层中央水平井单位长度流量，即正交垂直面中井筒径向流量： ()
22/ln /2o o w k P B q h r πμ?=
（3-3）
重力作用忽略不计，水平井长度流量*
22q q L =?，于是垂向流动阻力为：
()
()*2
/l n
/22o v w o B P q
h r k L μπ??Ω=?= ???
（3-4）
这一垂向流阻表示井筒周围以 h /2为半径圆形区中垂直面的流阻。实际上这一流阻在水平流阻项已予以考虑，但对解的精度影响不大。
将水平流阻和垂向流阻相加，即可计算水平井产量为：
**1211h v h
P
P q q q ???Ω+Ω=?+= ??? （3-5）
当L h >，/20.9e L r <时：
/22h w q L L r =
?
?
( 3-6 )
式中，a 表示水平井椭圆泄油体长轴的一半，可写成：
(
)0.5
/20..25a L ?=+?
（3-7）
当/1L h >>，式（3-2）分母中第二项即垂向流阻就很小。
若/21L a <<，则e a r ≈，将其换算成国际单位制后，其计算公式变为：
0.543
//22w kh B J L L r μ
=
??
?
（3-8）
Joshi 计算公式假设油层在水平和垂向上各向同性，所有方向的渗透率相同。而实际上油层渗透率是各向异性的。如砂岩储层，水平渗透率h k 、垂向渗透率v k 的比值一般为10:1。顺层面方向的渗透率高，垂直层面的渗透率因压实作用而明显降低。
若考虑渗透率各向异性，Joshi 公式就变为：
2//22h w kh P B Q L L r πμ?=
??
?
（3-9）
式中：e r ——泄油体半径，m ； L ——水平井段长，m ； h ——油层厚度，m ； μ——原油粘度，m P a s ?； o B ——原油体积系数。
β是度量油层渗透率各向异
性的一个变量定义为β=
；L h β>，
/20.9e L r <。
3.2 考虑井筒摩阻损失后的Joshi 公式
3.2.1 Joshi 公式应用中存在的问题
在目前的水平井产能设计时，大多采用Joshi 公式作为理论依据来设计水平井产能。但是在实际计算时，由于该公式仅仅考虑了流体在垂向和水平方向的渗流阻力，忽略了井筒中的摩阻，从而在设计水平段长度时出现水平段长度越长越好的情况［１］。
从式3-9的计算过程可以看出，Joshi 在计算垂向流动时忽略了由于重力影响在井筒中会产生摩阻的情况， 也就是忽略了井筒中压力损耗， 所以才会出现产能随长度几乎呈线性增加的情况。实际情况是当井筒中摩阻压降与地层压降相同时，此后再增加的部分不参与流动[2]。
3.2.2 井筒中的摩阻损失
由于大多数水平井的地层物性相对较差， 通常情况下， 在水平段内都是黏度较大、产量不高而出现层流，即流体只是沿着轴向流动而无横向运动。数学模型为：
2222
p
v v
x y
z μ??
???=+ ??????
（3-10） 由于是等直径圆管， 因此压强沿轴向变化率为定值，即
e w
f p p p
p x L L -????=-=- ????
（3-11） 由于流体在水平段流动是对称流动， 而y 和z 都是半径方向，可换成变数r ，故对r 的偏导数可以写成全导数，即
2
2
2
2
22
2
2
v v v d v y
z
r
dz
???=
=
=
??? （3-12）
边界条件为：0r =时，0dv dr
=；r R =时，0v =。
求出结果： ()2
2
4p v R
r
L
μ?=
- （3-13）
流体流动时管流中的流量为：
*2dQ rvdr π= （3-14） 对整个管流积分后，取最大的流量为： 4
4
*
28128R p R p D
Q rvdr L
L
πππμμ??=
=
=
?
（3-15）
从而可以求出井筒内渗流阻力为：
*
4
128/L L p Q D
μπΩ=?= （3-16）
式中：x 为管流的方向；y 为垂直管流的水平方向；z 为垂直管流的竖直方向；v 为水平段液体流速，m ·s-1；p 为任意处的地层压力，MPa ；r 为水平井井筒内液体流动边界，m ；
R 为水平井井筒半径，m ；e p 为供给边界处地层压力，MPa ；w f p 为井底压力，MPa ；D 为
水平段井筒直径，m ；*
Q 为井筒内最大流量，m3·d-1；L Ω为井筒内渗流阻力，MPa ·d ·m-3。
3.2.3 Joshi 公式修正
通过以上对Joshi 公式和水平段摩阻的分析可知，水平井的实际产能不应该忽略井筒内的渗流阻力，由式（3-5）和式（3-9）可知总的渗流阻力为：
***12111h v L h
P P q q Q q ???Ω+Ω+Ω=?++= ??? （3-17）
由式（3-9）可得修正后的Joshi 公式为：
2//22h w kh P B Q L L r D πμ?=
??
?
?
（3-18）
Joshi 公式的推导结果表明，在水平井井筒内的流体不应忽略其摩阻对流量的影响。由于Joshi 公式并没有考虑井筒中的摩阻损失， 从而导致找不出合理的水平段长度。修正后的Joshi 公式补充了井筒内的渗流阻力后，能更实际地反应原油从地层到井底的渗流状况，从理论上推导出了新的产能计算公式。
实际应用结果表明， 修正后的产能计算公式在设计水平段长度时， 能够更准确地找出最优的水平段长度。通过对数值模拟机理的验证，其结果与计算结果相接近。同时， 也表明井筒中摩阻损失对产能的影响很大，是不可忽略的影响因素。
参考文献
［1］范子菲，方宏长，俞国凡.水平井水平段最优长度设计方法研究［J］.石油学报，1997，18（1）：55-62.
［2］范子菲.底水驱油藏水平井产能公式研究［J］.石油勘探与开发,1993，20（1）：71-75. ［3］S．D．Joshi．．Augmentation of Well Productivity Using Slant And Horizontal Wells． JPT，June，1988
［4］S.D. Joshi.A Review of Horizontal Well and Drainhole Technology．SPE 16868 ［5］S.D. Joshi. Production Forecasting Methods for Horizontal Wells. SPE 17580 ［6］李汤，王卫红，王爱华.水平井产量公式分析[J].石油勘探与开发,1997,05(1):76-79 ［7］刘子雄，汪亚蓉，黄凯，郑齐义.考虑井筒摩阻损失后的Joshi公式[J].断块油气田，2009.04,94-96.
［8］于国栋，水平井产能分析理论与方法研究[D]，中国地质大学（北京），2006 ［9］赵静,水平井产能设计及指标预测方法[D],东北石油大学，2005
［10］崔传智，水平井产能预测的方法研究[D],中国地质大学（北京），2005
第3章水平井开发井网产能及影响因素分析3.1井网产能研究 油藏渗透率越低，井网对开发效果的影响越大，井网的优化部署在整个方案设计中也越关键。低渗透油藏由于储层物性差、天然裂缝发育、非均质性强等特征，而且往往又需要压裂改造后才能进行投产，在注水开发过程中常常出现注水见效慢或者方向性见水快等难题。并且当采用水平井开发低渗透油藏时，这一矛盾更为突出。因此，合理的注采井网是利用水平井经济高效开采低渗透油藏的基础保证。 经过近30年的探索和实践，对于低渗透油藏直井的井网形式和合理井排拒的选择基本有了明确的认识。而对于水平井井网形式，目前仍处于理论研究和开发试验阶段，尽管国内外学者曾通过物理模拟、油藏工程方法和数值模拟等手段对此进行了大量的研究，但尚未形成统一的认识。 3.1.1水平井面积井网产能计算公式 3.1.1.1求解思想 1.渗流场劈分原理 以水平井—直井五点混合井网为例进行说明。从图3-139可以看出，可以将整个面积井网单元的渗流场劈分为3个子渗流场：直井周围的平面径向渗流场、远离水平井地带的椭圆柱体渗流场和近水平井筒附近的椭球渗流场。不考虑渗流场交界面的形状，只记交界面的压力：径向渗流场与水平井远部椭圆柱渗流场交界面处压力为pr，水平井远部椭圆柱渗流场与近井筒椭球渗流场交界面处压力为pj。 图3-139 五点法面积井网单元渗流场简化俯视图
2. 考虑启动压力梯度和压敏效应的直井径向渗流产能公式 考虑启动压力梯度和压敏效应的平面径向渗流控制方程： 1 r ? r ρK μ ?ρ?G =0 （3-195） 记拟压力函数为： m p =exp α p ?p i =μ 0ρ0κ ? ρK μ （3-196） 若令 ξ= dm dr ?αGm （3-198） 则式（3-197）可以化简为 r d ξdr +ξ=0 （3-199） 方程（3-199）的解为： ξ=c 1r （3-200） 由式（3-200）和式（3-198）得到： dm dr ?αGm ? c 1r =0 （3-201） 设 ζ=mexp ?αGr （3-202） 则方程（3-201）变为： d ζdr ? c 1r exp ?αGr =0 （3-203） 求解方程（3-203）得到： ζ=c 1? exp ?αGr r r r e dr +c 2 （3-204） 即 m =exp ? αGr ? c 1? exp ?αGr r r r e dr +c 2 （3-205） 因此，压力分布方程为 p =p i +1α?ln exp αGr ? c 1? exp ?αGr r r r e dr +c 2 （3-206） 通过内外定压边界条件p=p i （r=r e ）和p=p w （r=r w ），可以确定常数c 1和c 2， c 1= exp ?α p i ?p w +Gr w ?exp ?αGr e exp ?αGr r w r e dr 或c 1= exp ?α p i ?p w +Gr w ?exp ?αGr e ?E i ?αGr e +E i ?αGr w （3-207） c 2=exp ?αGr e （3-208） 因此，一维径向非线性稳态渗流的压力分布公式为： p =p i +Gr +1 α? c 1? ?E i ?αGr e +E i ?αGr +c i （3-209）
第一章绪论 1.1水平井钻井技术发展概况 1863年，瑞士工程师首先提出钻水平井的建议； 1870年，俄国工程师在勃良斯克市钻成井斜角达60°的井； 瑞典和美国研制出测量井眼空间位置的仪器，1888年俄国也设计出了测斜仪器； 1929年，美国国加利福尼亚州钻成了几米长的水平分支井筒； 30年代，美国开始用挠性钻具组合在垂直井内钻曲率半径小的水平井分支井眼； 1954年苏联钻成第一口水平位移； 1964年—1965年我国钻成两口水平井，磨—3井、巴—24井； 自来80年代以来，随着先进的测量仪器、长寿命马达和新型PDC钻头等技术的 发展，水平井钻井大规模高速度的发展起来。我国水平井钻井在90年代以来也取得 了很大发展，胜利油田已完成各种类型水平井百余口，水平井钻井水平和速度不断提高。 1.2 水平井的定义 所谓水平井，是这样一种定向井，其最大井斜度达到90°左右(一般大于85°就叫水平井)，且在目的层内维持一定长度的水平的或近水平井段。 八十年代以来水平井钻井技术的不断成熟主要归功于整个定向钻井技术，它是定向钻井技术发展的重大进步。在地质应用方面, 对层状储层、致密含气砂岩层、透镜状储层、低渗 透储层、水驱储层、气顶驱储层、重力驱储层、垂直裂缝性储层、双重孔隙储层、双重渗透性储层、薄层以及流体排泄不畅的所有地层, 用水平井开采均有优势。在开发方面, 水平 井的开发优势是通过优化完井技术取得的, 水平井可提高储层的钻遇厚度及其井眼连通面积, 降低井底压差, 控制流体流人井底的速度, 从而防止地层砂运移、油气窜层、水气锥进、油管中流体承载等。在强化采油阶段, 还能增加流体注人速度, 更均匀地驱油。降低聚合物分解的风险。水平井有许多领域中的应用是直井无可比拟的。 1.3 水平井的分类及其特点 目前，根据水平段特性和功能可分为：阶梯水平井，分支水平井，鱼骨状水平井，多底水平井，双水平井，长水平段水平井等。 根据造斜井段的曲率半径，水平井可以分为四种类型：长半径、中半径、短半径水平井（见图1-1）和超短半径水平井。
1郭宝玺 当 1.8 π ≥时，得到水平井产量： 3 ()1.84210 h i w sse k h p p q B F μ--= ?? 边水油藏 2 22231ln( )(1sin ]()22 23e w w h w w sse v r r z k z z h F L h h L k h h ππ=+ - + --+ 2 Joshi 公式 2() [ln( ln ] 2(1) h i w w k h p p q a h h B L L r πββμπβ-= ++ + 边水油藏 2() 0.52w k h p p q L L r π-= 无边底水油藏 a = 10.5/ ) a = β= 3 黄延章 2() 2ln i w i w e e w w kh p p p p kLh q R R r r πμ μ--= + ? - ?
4 Borisov 2() 4[ln ln ] 2i w e w kh p p q r h h B L L r πμπ-= + (,e L r L h < ) 5 Giger 2() /22e w kh p p q L r L r ππ-= (,e L r L h < ) 6 Babu 公式 [ln ln 0.75] H R w q A B C S r μ= +-+ 拟稳态流动 2 00 1801 ln 6.28 ()]ln(sin )0.5 1.0883o H x x z C a a h h =-+--- R S --井穿透系数，当L b <时，0R S >；当0L =时，0R S = R p --泄油体内平均压力；A --泄油面积

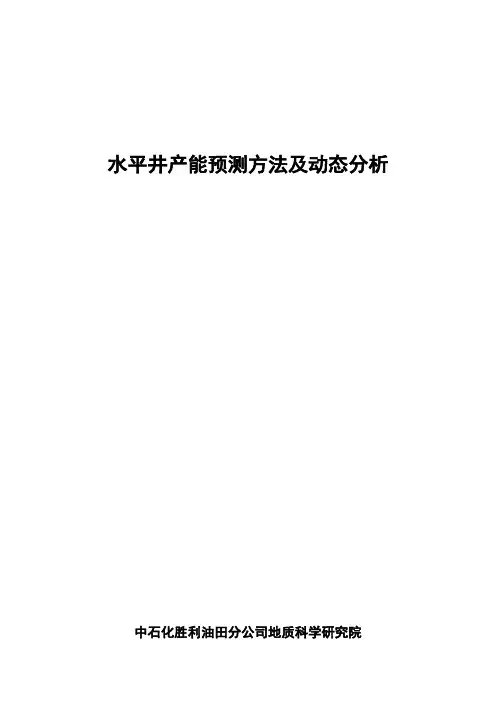

水平井产能预测方法及动态分析中石化胜利油田分公司地质科学研究院
