毕业设计指导书(框架构造)
毕业设计计算书是毕业设计的主要成果之一，主要包括整个设计计算过程，按设计计算步骤进展编写，内容包括建筑设计和构造设计。
第一局部建筑方案设计
主要内容为：依据设计任务书的要求，进展建筑总平面设计和建筑方案设计的思路和设计说明，比方，本案与场地和四周环境的关系，人流、车流、停车场、主次出入口、环境的美化等总平面设计；主要功能房间以及关心房间的平面布置、面积确实定、门窗大小及位置确实定；水平和垂直交通联系的设计；立面设计等。
其次局部构造设计计算
亲热结合建筑设计进展构造总体布置，确定构造形式、构造材料，使建筑物具有良好的造型和合理的传力路线。进一步通过计算解决构造的安全性、适用性、耐久性，确定构造的构造措施。

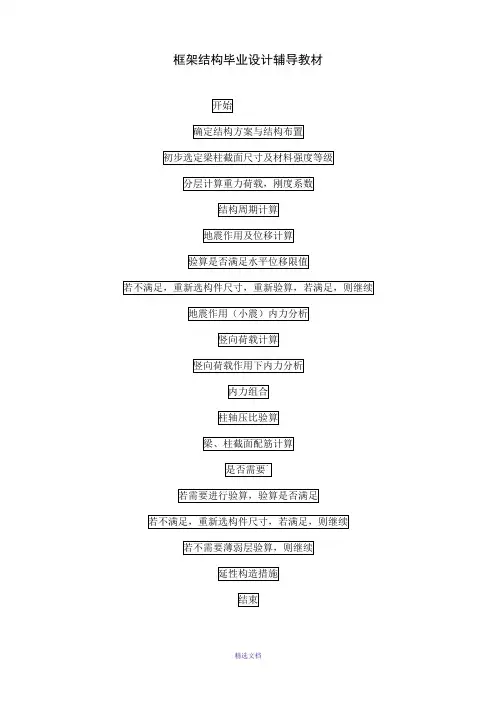

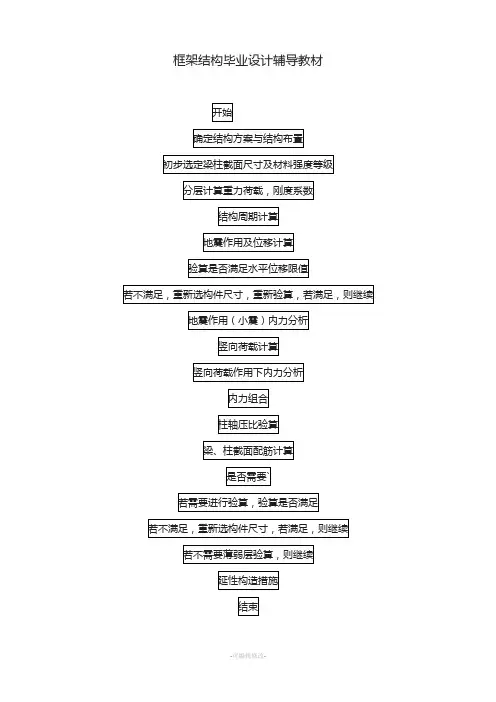

框架构造抗震设计步骤：
开头
确定构造方案与构造布置
初步选定梁柱截面尺寸及材料强度等级
计算各层重力荷载代表值及构造刚度参数竖向荷载计算
计算构造自振周期及振型
计算多遇地震烈度下的构造弹性地震作用
不满足多遇烈度地震作用下构造层间弹性变形验算
满足
上述地震作用下构造内力分析竖向荷载作用下内力分析
内力组合
按组合内力进展梁柱配筋计算根底设计
进展重要部位的抗震强度验算
需要作薄弱层变形验算否否
不满足按罕遇地震烈度验算薄弱
层弹塑性层间位移角
或
延性构造措施
特别延性构造
完毕
第一步构造平面布置
构造体系确定后，进展构造的总体布置，也就是对高度、平面、立面和体型等的选
择，除应考虑到建筑使用功能、建筑美学要求外，在构造上应满足强度、刚度和稳定性
要求。地震区的建筑，在构造设计时，还应保证建筑物具有良好的抗震性能。设计要到
达先进合理，首先取决于清楚合理的概念，而不是仅依靠力学分析来解决。确定构造布
置方案的过程就是一个构造概念设计的过程。
〔一〕构造总体布置原则
1、掌握高宽比
在高层建筑中，构造的位移常常成为构造设计的主要掌握因素、而且随着建筑高度
的增加，倾覆力矩将快速增大。因此，高层建筑的高宽比不宜过大。一般应满足标准的
要求。对于满足标准要求的高层建筑，一般可不进展整体稳定验算和倾覆验算。
2、削减平面和竖向布置的不规章性
构造平面应尽量设计成规章、对称而简洁的外形，使构造的刚度中心和质量中心尽
量重合，以削减因外形不规章产生扭转的可能性。
构造的竖向布置要做到刚度均匀而连续，避开刚度突变，避开薄弱层。构造上部形
成缩小面积的突出局部，这种刚度突变在地震作用下会产生鞭梢效应，要实行特别的措
施加强。
3、变形缝的设置
在多层与高层建筑中，为防止构造因温度变化和混凝土收缩而产生裂缝，常隔肯定
距离用温度缝分开；在高层局部和低层局部之间，由于沉降不同，往往由沉降缝分开；
建筑物各局部层数、质量、刚度差异过大，或有错层时，用防震缝分开。温度缝、沉降
缝和防震缝将高层建筑划分为假设干个构造独立的局部，成为独立的构造单元。
〔二〕框架构造体系布置
1、构造布置原则
(1)构造平面外形和立面体型宜简洁、规章，使各局部刚度均匀对称，削减构造产生扭转的可能性。
(2)掌握构造高宽比，以削减水平荷载下的侧移，其高宽比限值见标准。
(3)尽量统一柱网及层高，以削减构件种类规格，简化设计及施工。
(4)房屋的总长度宜掌握在最大温度伸缩缝间距内，当房屋长度超过规定值时，可设伸缩缝将房屋分成假设干温度区段。
2、柱网和层高
框架构造的柱网尺寸，即平面框架的柱距(开间)与跨度(进深)和层高，首先要满足生产工艺和其他使用功能的要求，其次是满足建筑平面功能的要求，还要力求做到柱网平面简洁规章、受力合理，同时施工便利，有利于装配化、定型化和施工工业化。
3、钢筋混凝土承重框架的布置
柱网确定后，沿房屋纵横方向布置梁系，形成横向框架和纵向框架，分别承受各自方向上的水平作用。依据承重框架布置方向的不同，框架承重体系可分为三种。
(1)横向框架承重方案：横向框架承重方案是在横向上布置主梁，在纵向上设置连系梁。楼板支承在横向框架上，楼面竖向荷载传给横向框架主梁。由于横向框架跨数较少，主梁沿框架横向布置有利于增加房屋横向抗侧移刚度。由于竖向荷载主要通过横梁传递，所以纵向连系梁往往截面尺寸较小，这样有利于建筑物的通风和采光。不利的一面是由于主梁截面尺寸较大，对于给定的净空要求使构造层高增加。
(2)纵向框架承重方案；纵向框架承重方案是在纵向上布置框架主梁，在横向上布置连系梁。楼面的竖向荷载主要沿纵向传递。由于连系梁截面尺寸较小，这样对于大空间房屋，净空较大，房屋布置敏捷。不利的一面是进深尺寸受到板长度的限制，同时房屋的横向刚度较小。
(3)纵横向框架混合承重方案：框架在纵横两个方向上均布置主梁。楼板的竖向荷载沿两个方向传递。柱网较大的现浇楼盖，通常布置成井字形式；柱网较小的现浇楼盖，楼板可以不设井字梁直接支承在框架主梁上。
由于这种方案沿两个方向传力，因此各杆件受力较均匀，整体性能也较好，通常按空间框架体系进展内力分析。
在地震区，考虑到地震方向的随便性以及地震产生的破坏效应较大，因此应按双向承重进展布置。高层建筑承受的水平荷载较大，应设计为双向抗侧力体系，主体构造不
应承受铰接，也不应承受横向为刚接、纵向为铰接的构造体系。
〔三〕、绘出各层构造平面布置图
标出柱距等相关尺寸、轴线号，对框架、框架梁、次梁进展编号。
其次步、初步选定梁柱截面尺寸及材料强度等级
一、初估梁柱截面尺寸
〔1〕框架梁截面尺寸：框架梁的截面尺寸应当依据承受竖向荷载的大小、梁的跨度、框架的间距、是否考虑抗震设防要求以及选用的混凝土材料强度等诸多因素综合考虑确定。
一般状况下，框架梁的截面尺寸可参考受弯构件按下式估算：梁高h=(1/8～1/12)l，其中l 为梁的跨度。梁宽b=(1/2～1/3)h。在抗震构造中，梁截面宽度不宜小于200mm，梁截面的高宽比不宜大于4，梁净跨与截面高度之比不宜小于4。
(2)框架柱截面尺寸：框架柱的截面形式通常大多为方形、矩形。柱截面的宽与高一般取层高的1/15～1/20，同时满足h ≥l / 25 、b ≥l / 30 ，l 为柱计算长度。多层房屋中，
0 0
框架柱截面的宽度和高度不宜小于300mm；高层建筑中，框架柱截面的高度不宜小于400mm，宽度不宜小于350mm。柱截面高度与宽度之比为1～2。柱净高与截面高度之比宜大于4。
为了削减构件类型，简化施工，多层房屋中柱截面沿房屋高度不宜转变。
在计算中，还应留意框架柱的截面尺寸应符合标准对剪压比(V
c / f b h
c c c0
)、剪跨比
( λ=M /Vh
c )、轴压比( μ
N
=N / f b h
c c c
)限值的要求，如不满足应随时调整截面尺寸，保
证柱的延性。抗震设计中柱截面尺寸主要受柱轴压比限值的掌握，如以ω 表示柱轴压比的限值，则柱截面尺寸可用如下阅历公式粗略确定：
A =a 2=
GnF
ϕ f (ω- 0.1) ⨯103
c
式中；A——柱横截面面积，m2，取方形时边长为a；n—
—验算截面以上楼层层数；F——验
算柱的负荷面积，可依据柱网尺寸确定，m2；f
c
——
混凝土轴心抗压强度设计值；
ω——框架柱最大轴压比限值，一级框架取0.7，二级框架取0.8，三级框架取0.9。
φ——地震及中、边柱的相关调整系数，7 度中间柱取1、边柱取1.1，8 度中间柱取1.1、边柱取1.2；
G——构造单位面积的重量(竖向荷载)，依据阅历估算钢筋混凝土高层建筑约为12～18kN／m2。
二、梁的计算跨度：以柱形心为准，画图并计算。
三、柱高度：底层柱=层高+室内外高差+根底顶面至室外地面的高度。其他层同层高。
四、材料强度等级
1、混凝土的强度等级：抗震等级为一级的框架梁、柱和节点不宜底于C30，其他各
类构件不应底于C20。
2、钢筋的强度等级：纵向钢筋宜承受II、III 级变形钢筋，箍筋宜承受I、II 级钢筋。
五、选取计算单元，确定计算框架简图
1、画出水平计算简图，标注框架编号〔横向为1、
2、3-----，纵向为A、B、C---〕、
框架梁编号〔材料、截面和跨度一样的编同一号〕，确定梁的计算跨度。
2、选取计算单元〔所需计算的一榀或几榀框架〕，画出计算简图，标出计算跨度、
柱的计算高度，并对柱编号〔材料、截面和高度一样的编同一号〕。
第三步、计算各层重力荷载代表值及构造刚度参数
一、计算各层重力荷载代表值
1、屋面竖向恒载：按屋面的做法逐项计算均布荷载×屋面面积；
2、屋面竖向活载：屋面雪荷载×屋面面积；
3、楼面竖向恒载：按楼面的做法逐项计算均布荷载×楼面面积；
4、楼面竖向活载：楼面均布活荷载×楼面面积；
5、梁柱自重〔包括梁侧、梁底、柱的抹灰〕：梁侧、梁底抹灰、柱周抹灰，近似按
加大梁宽及柱宽考虑，一般加40mm。
G = (0.40 +b) ⨯h ⨯l ⨯容重
混凝土容重：25KN/m3
梁柱自重可列表，以便利后面的计算。
表1 梁柱自重计算表
6、墙体自重：〔包括女儿墙和各种纵横隔墙〕
G 墙体两面抹灰，近似按加厚墙体 40mm 考虑。
G = 墙高⨯ 墙宽⨯〔0.40 + 墙厚〕⨯ 墙 体 容 重 = 墙 体 面 积⨯ 单 位 面 积 上 墙 重 量
黏土砖的容重：19KN/m 3 同上列表： 表 2 墙体自重计算表 7、荷载分层总汇
屋面重力荷载代表值 Gi =屋面恒载+50%屋面活荷载+纵横梁自重+楼面下半
层的柱及纵横墙自重；
各楼层重力荷载代表值 =楼面恒荷载+50%楼面活荷载+纵横梁自重+楼面 i
上下各半层的柱及纵横墙自重；
总重力荷载代表值G = ∑
n
G
i
i =1
二、刚度参数计算
1、梁的线刚度计算：
各层梁分别列表计算：〔表的形式依据具体状况合理调整〕表 3 框架梁的线刚度计算 2、柱的线刚度计算 各层柱分别列表计算： 表 4 框架柱的线刚度计算 3、横向框架柱的侧移刚度值
依据 D 值法，第 i 层第 j 根柱的侧移刚度为：
12k
D = α c ij h 2
式中，α 表达了节点转角的影响，对于框架一般层的边柱与中柱和首层的边柱与中柱的 α 值详见课本 P119 表 5-4。 列表计算：
表 5 横向框架柱的侧移刚度值
第四步、计算横向框架自振周期能量法计算根本周期：
T = 2
〔5-2〕
式中，u ——把集中在各楼层处的重力荷载代表值 G 视为作用在楼面处的水平力时，按
i i 弹性刚度计算得到的构造顶点侧向位移〔m 〕。
u = V i
i
/ ∑m
D ik
k =1
= V / D i
i
〔5-4〕
式中，V i
——上述水平力作用下第 i 层的层间剪力，V i
= ∑n
G ;
k
k =i
D ——第 i 层柱的侧移刚度之和〔前面已算出〕。
i
表 6 能量法计算构造根本周期
第五步、计算多遇地震烈度下横向框架的弹性地震作用
对满足底部剪力法适用条件的框架构造，可用底部剪力法求解。
F = α EK
G
1 eq F =
G i
H
i
F (1 - δ )
i
∑
n
G H
EK
n
j
j
j =1
∆F = δ F
n
n EK
表 7 水平地震作用及层间地震剪力计算
第六步、多遇烈度地震作用下构造层间弹性变形验算 1、层间剪力的计算〔课本 P119〕〔上表已算出〕
V i 2、层间弹性变形计算
= ∑n
F
k k =i
〔5-12〕
∑n
G u 2
i =1 i i
∑n G u
i =1
i i
D D = ∆u = V / D
e i
i
i
3、验算∆u e
≤ [θ ]H 是否满足。
e
表 8 地震作用下横向变形验算
第七步、上述地震作用下构造内力分析〔 §5-4〕
一、求柱端剪力
第 i 层第 k 根柱子的剪力为
V = ik V = ik
V 〔5-14〕
二、柱的上下端弯矩 ik D i i
∑n D i ir
r =1
M
ij 上
= V (1 - y )h
ij
M
= V ⋅ yh
ij 下
ij
式中，y ——为柱子的反弯点高度比， y = y
+ y + y + y
1
2
3
y ——柱标准反弯点高度比，标准反弯点高度比是各层等高、各跨跨度相等、各
层梁和柱线刚度都不转变的多层多跨规章框架在水平荷载作用下求得的反弯点高度比， 查表得。
y ——上下梁线刚度变化时的反弯点高度比修正值；当某柱的上、下梁线刚度不
1
同，柱上、下节点转角不同时，反弯点位置有变化，应将 y 0
加以修正，修正值为 y 。
1
y 、 y ——上下层高度变化时反弯点高度比修正值，
2
3
表 9 地震作用下框架柱剪力及弯矩计算做出框架柱剪力及弯矩图。 三、框架梁端的弯矩
依据节点平衡，求梁端弯矩：
对于中柱，左、右梁端弯矩可由上、下柱端弯矩之和按左、右梁的线刚度比例安排
k 左
M 左 b 〔M 上 + M 下)
〔5-18〕b k 左 b
+ k 右 c
c b
= = k
右 M 右 b 〔M 上 + M 下)
〔5-19〕
b 对边柱节点：
k 左 + k 右 c
c b b
列表计算：
M = M 上 b
c
+ M 下
c
〔5-20〕
表 10 框架梁端弯矩、剪力及柱轴力计算做出框架梁的弯矩图。 四、框架梁端的剪力计算
依据框架梁隔离体的平衡条件，梁端弯矩的代数和除以梁的跨度即可得梁端剪力
M l + M r
V b b b l
〔5-21〕五、框架柱的轴力计算
对于中柱，每个节点左、右梁端剪力之差即为柱的该层层间轴向力； 对于边柱，节点一侧的梁端剪力即为柱的该层层间轴向力； 从上到下逐层累加层间轴向力，即得柱在相应层得轴力。表 10 框架梁端弯矩、剪力及柱轴力计算表
做出框架梁的弯矩、剪力图及柱的轴力图。
第八步、竖向荷载作用下横向框架的内力分析
一、荷载及计算简图
１、横向框架梁上的线荷载〔恒载和活荷载分别算〕
a 〕楼〔屋〕面均布荷载传给梁的线荷载〔双向板〕
5
短向安排荷载： aq
8⎡ ⎛ a ⎫2 ⎛ a ⎫3 ⎤
长向安排荷载： ⎢1 - 2 ⎪ + ⎪ ⎥aq
⎣⎢
⎝ 2b ⎭ ⎝ 2b ⎭ ⎥⎦ b 〕梁上的线荷载＝梁自重＋楼〔屋〕面均布荷载传给梁的线荷载
做出框架竖向荷载图〔有关荷载前面已算出〕。 ２、各层柱子的集中荷载＝自重＋梁传来的集中荷载二、框架弯矩计算
〔一〕、迭代法〔构造力学〕
〔二〕、分层法：在竖向荷载作用下框架内力承受分层法进展简化计算，此时每层框架连同上下层柱组成根本计算单元，竖向荷载产生的固端弯矩只在本层内进展弯矩安排，单元之间不再传递。梁的弯矩取安排后的数值；柱端弯矩取相邻两层单元对应柱端弯矩之和。
1、求梁的固端弯矩；
2、梁柱的线刚度〔前面已算出〕；
3、安排系数：按与节点连接的各杆的转动刚度比值计算；
4、传递系数：底层柱传递系数为1/2，其余各层柱传递系数为1/3；梁远端固定传
递系数为1/2，远端滑动铰支座传递系数为-1。
5、弯矩安排：安排2~3 次为宜。
6、节点不平衡弯矩的再安排：由于柱端弯矩按1/3 传递系数传递到远端〔底层按
1/2 传递系数〕，柱端弯矩取相邻两层单元对应柱端弯矩之和，此时原来已经平衡
的节点弯矩由于参加了的弯矩而不再平衡，应将不平衡弯矩再安排。
7、考虑梁端的塑性变形及内力重分布，对梁端负弯矩进展调幅，即人为地减小梁端
负弯矩，调幅系数取0.85〔用括号在图上标出〕，相应跨中弯矩乘1.1。
做出梁柱最终弯矩图。
三、梁端剪力及柱轴力计算
（1）梁端剪力：
V =V(荷载引起剪力〕+V (弯矩引起剪力〕= 1 M -M
ql +左右
q m 2 l
（2）柱轴力：
N =V〔梁端剪力〕+P〔节点集中力及柱自重〕
表11 楼〔屋〕面均布荷载传给梁的线荷载计算
表12 框架上的线荷载分布〔恒载〕
表13 框架梁端固端弯矩计算
表14 竖向荷载作用下弯矩安排〔恒载〕
表15 节点不平衡弯矩的再安排表〔恒载〕
表16 竖向荷载作用下梁端剪力及柱轴力计算〔恒载〕
表17 竖向荷载作用下柱剪力计算〔恒载〕
表18 框架上的线荷载分布〔活载〕
表19 竖向荷载作用下弯矩安排〔活载〕
表20 节点不平衡弯矩的再安排〔活载〕
表21 竖向荷载作用下梁端剪力及柱轴力计算〔活载〕
表22 竖向荷载作用下柱剪力计算〔活载〕
表23 调幅后的框架梁弯矩
第九步、内力组合
钢筋混凝土框架构造构件的承载力按以下公式验算：
非抗震设计：γS ≤R
γ为构造重要性系数，重要、一般、次要分别取1.1、1.0、0.9。
抗震设计：γS ≤R
RE
(为了计算比较，在内力组合以获得荷载效应组合值S 的同时，乘上构造重要性系数γ和抗震承载力调整系数γ。)
0 RE
因此，内力组合应考虑两种状况：〔1〕恒载和活荷载效应的组合；
〔2〕竖向荷载和地震作用效应的组合。
〔一〕梁的内力不利组合
（1）梁端负弯矩，取下式两者较大值
-M =-γ(1.3M +1.2M )
RE E G
-M =-γ(1.2M +1.4M )
0 恒活
（2）梁端正弯矩按下式确定
M =γ(1.3M -1.0M )
RE E G
（3）梁端剪力，取下式两者较大值
V =γ(1.3V + 1.2V )
RE E G
V =γ (1.2V
0 恒+ 1.4V )
活
（4）梁跨中正弯矩，取下式两者较大值
M
中=γ
RE
(1.3M
E
+1.2M
G
)
m - M
M = γ (1.2M + 1.4M )
中
恒
活
留意：上面第一式重力荷载代表值与地震作用组合后的最大值不肯定在跨中，
其位置和大小由作图法或解析法求得。
作图法：按同一比例尺作重力荷载代表值作用下的弯矩图〔乘分项系数〕和地
震作用下的弯矩图〔乘分项系数〕，在M G
弯矩图上作平行与 ab 的切线，交于 m 点，作
铅垂线交 ab 与n 点，则 mn 的长度为M 。
b ,max
a
〔如右上图所示〕
地震作用方向
M
A E
A
n
M G
解析法求M B
： b ,max
M
G
x a M
G
R = ql - 1
(M - M
+ M
+ M )
M
,b
x
B m
M
E
A
2 l
GB GA
x = R
A
EA
EB
l
b
q M b ,max
R
2 A
2q
GA + M 〔如
右以下图所示〕。
EA
〔二〕 框架柱的内力组合
M E A M G A
q
M G B M E
B 单向偏心受压：有三种情形，即在地震作用 A
B 下大偏心受压、小偏心受压和无地震作用的R A x R B
偏心受压：
l
第①组内力组合〔大偏心受压〕
M
= γ (1.3M + 1.2M )
max
RE
E
G
N
= γ (1.3N + 1.0N )
min
RE
E
G
第②组内力组合〔小偏心受压〕
M
= γ m a x
(1.3M RE
E
+ 1.2M )
G
N
max
= γ RE
(1.3N E
+ 1.2N G
)
第③组内力组合〔无地震作用〕
M = γ 0
(1.2M 恒
+ 1.4M 活
)
N = γ 0
(1.2N 恒
+ 1.4N 活
)
=
用轴压比ξ=
N
推断大小偏心，并以大偏心受压和小偏心受压分别配筋，取大者。
f bh
c 0
表24 梁内力组合表
表25 柱的内力组合表〔A 柱〕
表26柱的内力组合表〔B 柱〕
表27 柱的内力组合表〔C 柱〕
第十步、按组合内力进展梁柱配筋计算
为了较合理地掌握强震作用下钢筋混凝土构造破坏机制和构件破坏形态，提高变形力量，《抗震标准》表达了力量掌握设计的概念，并区分不同抗震等级，在肯定程度上实现“强柱弱梁”、“强节点弱杆件”和“强剪弱弯”的概念设计要求。这个概念在设计时用调整内力的方式实现。
一、框架梁
1、正截面受弯承载力验算
求出梁的掌握截面组合弯矩后，即可按一般钢筋混凝土构造构件的计算方法进展配筋计算。
表28 框架梁正截面配筋计算
2、斜截面受剪承载力验算
1〕剪压比的限制
对梁的剪压比的限制，也就是对梁的最小截面的限制。
梁的组合剪力设计值应符合以下要求：
γV RE b ≤ 0.2 f bh
c 0
2）按“强剪弱弯”的原则，调整梁端剪力设计值
〔留意：调整前内力除于γ ，并将调整后的值V 放回组合表中备用〕
调整值：V =η RE
(M l
vb b
b +M r ) / l +V
b n Gb
9 度和一级框架构造尚应符合V = 1.1(M l
bua +M r
bua
) / l +V
n Gb
η——梁端剪力增大系数，一级为1.3，二级为1.2，三级为1.1。vb
3）斜截面受剪承载力验算
γV ≤0.42 f bh+1.25 f A SV h
RE b t 0 YV s 0表29 框架梁斜截面配筋计算
二、框架柱
1、正截面受弯承载力验算
1〕轴压比的限制
轴压比的限制是为了保证柱具有肯定的延性。
ω=
N
要满足标准要求。
f bh
c
2〕按“强柱弱梁”的原则，调整柱的弯矩设计值
〔留意：调整前内力除于γ
RE
，并将调整后的弯矩值放回组合表中备用〕
框架节点处柱弯矩，除顶层和柱轴压比小于0.15 者外，其设计值应按以下各式调整：
∑M =η∑M
c c b
9 度和一级框架构造尚应符合
∑M =1.2∑M
c
bua
η——柱端弯矩增大系数，一级为1.4，二级为1.2，三级为1.1；一、二、
c
三级框架构造的底层，柱下端截面的弯矩设计值，增大系数分别为：1.5、
1.25 和1.15。
调整后的柱端弯矩按原有柱端弯矩之值安排。
2、柱斜截面受剪承载力验算
1）剪压比的限制
对柱的剪压比的限制，也就是对柱的最小截面的限制。
柱的组合剪力设计值应符合以下要求：
γV RE c ≤0.2 f bh
c 0
2）按“强剪弱弯”的原则，调整柱的剪力设计值
〔留意：调整前内力除于γ
RE ，并将调整后的值V
c
放回组合表中备用〕
V =η c (M t
vc c +M b ) / H
c n
H 9 度和一级框架构造尚应符合 V = 1.2(M t + M b ) / H
c
c u a
c u a
n
η
——柱端剪力增大系数，一级为 1.4，二级为 1.2，三级为 1.1。
vc
3） 柱斜截面受剪承载力验算
γ V ≤ 1.05 f bh + f A sv h + 0.056N RE c λ + 1 t 0 YV s 0
λ ——剪跨比，
λ = n 。当λ < 1时，取λ = 1 ，当λ > 3 时，取λ = 3 。 2h
N ——考虑地震作用组合的柱轴压力，当 N > 0.3 f A 时，取 N = 0.3 f A 。
c
c
当柱消灭拉力时，应按下式验算：
1.05
A γ V ≤ f bh + f sv h - 0.2N RE c λ + 1 t 0 YV s 0当右边的计算值小于 f
A
sv
h
时，
取等于 f A
sv
h
，且不应小于0.36 f bh 。
YV s 0 YV s
0 t 0
分别列表进展梁柱正截面和斜截面的配筋计算。表 30 框架柱正截面配筋计算 表 31 偏心矩增大系数和稳定系数表 32 框架柱斜截面配筋计算
三、框架节点核芯区验算
节点核心区抗震设计的原则要求是框架节点核心区不先于梁、柱破坏。 框架节点核芯区的抗震验算应符合以下要求：一、二级框架的节点核芯区，应进展抗震验算；三、四级框架节点核芯区，可不进展抗震验算，但应符合抗震构造措施的要求。
1、节点剪压比的掌握
γ V ≤ 0.30η f b h
RE
j
j c j j
η
——正交梁的约束影响系数。
j
核芯区截面有效验算宽度
2、核芯区截面有效验算宽度，应按以下规定承受：
a) 核芯区截面有效验算宽度，当验算方向的梁截面宽度不小于该侧柱截面宽度
的 1／2 时，可承受该侧柱截面宽度，当小于柱截面宽度的1／2 时，可承受以下二者中的较小值：
b = b
j
c
b) 当梁、柱的中线不重合且偏心距不大于柱宽的 1／4 时，核芯区的截面有效
验算宽度可承受上式(5—9)和下式(5—10)中计算结果的较小值：
b = 0.5(b j
b
+ b ) + 0.25h - e
c
c
3、框架梁柱节点核芯区截面受剪承载力的验算
1〕一、二级框架梁柱节点核芯区组合的剪力设计值，应按下式确定：
η
∑ M
h - a '
V =
jb
b
(1-
b 0
s
) (5—23)
j
h - a '
b 0
s
H - h
c
b
9 度时和一级框架构造 尚应符合式：
1.15∑ M h - a '
V =
b u a (1- b 0 s )j h - a ' b 0
s
H - h
c
b
2〕节点核芯区截面抗震受剪承载力，应承受下式验算：
b h - a '
γ V RE j ≤ 1.1η j f bh t 0 + 0.05η j N j b c
+ f A YV SVj b 0 s s
9 度时应符合： γ V
RE
j
≤ 0.9
η
j
f bh
t
+ f A
YV SVj
h -
a '
b 0 s
s
第十一步、需要薄弱层变形验算否
一、依据梁柱配筋和柱的轴压力等，计算梁柱各掌握截面的屈服弯矩
二、依据梁柱端截面的屈服弯矩，推断节点处梁柱的破坏状态，计算柱和层的屈服剪力。
三、依据大震作用下按弹性分析的层间弹性地震剪力 V e (i)和层间屈服剪力 V y (i),计算层间屈服强度系数ξ y (i)。
四、推断构造的薄弱楼层，计算构造薄弱楼层最大弹性层间位移Δ μ p 和层间角位移 θ p 。
水平锚固段长
箍筋加密范围
1 2
1
竖向锚固段长
3 5
4 7 6
① 柱端上部钢筋： ρ
min
% ≥ 0.40〔一级〕、0.30〔二级〕、0.25〔三级〕
ρ % ≤ 2.5且 max
x
h
≤ 0.25〔一级〕、0.35〔二级〕
② 通长钢筋：2φ 14 和 ( A u 、A l ) 之较大者〔一级〕、2φ 12〔二级〕
1
4
s s A i
③ 柱端下部钢筋： s 应≥ 0.5〔一级〕、0.3〔二、三级〕
五、推断[θ ]≥θ 。
p
p
六、假设上式不满足，则实行构造措施，提高[θ ]值，使[θ ]≥θ ，或转变薄弱层构
p
p
p
件配筋。
第十二步、延性构造措施
按《抗震标准》要求执行。
一、梁钢筋的设置要满足以下要求：
④ 跨中钢筋：
A u
s
ρ
%应≥ 0.3〔一级〕、0.25〔二级〕、0.2〔三、四级〕
m i n
⑤ 箍筋间距：
h b /4、6d 、100〔一级〕
h b /4、8d 、100〔二级〕 h b /4、8d 、150〔三、四级〕 ⑥ 箍筋直径：
φ 10〔一级〕
>0.4L aE
> >5d >L aE >12d >1.5L a E
>12d d 8 >
>5d
L a
E 7 . 1 >
>L aE
φ 8〔二、三级〕 φ 6〔四级〕
⑦ 沿梁全长最小配箍率： ρ
≥ 0.3
f f f t
〔一级〕、0.28
t
〔二级〕、0.26
t
〔三、四级〕
sv f
yv 二、梁柱节点处钢筋的锚固
f
f
yv yv
第十二步、楼板设计
第十三步、楼梯设计第十四步、根底设计
根底设计步骤：
（1） 、选择根底的材料、类型，进展根底平面布置。
（2） 、选择地基持力层。 （3） 、地基承载力验算。
（4） 、地基变形验算。
（5） 、根底构造设计。 （6） 、根底施工图绘制〔包括施工说明〕。
柱下独立根底设计
一、构造要求
柱下钢筋混凝土单独根底，应满足如下一些要求：
（1）根底下的垫层厚度，宜为100mm；梯形截面根底的边缘高度不宜小于200mm；梯形坡度i ≤ 1 : 3 ；
（2）混凝土强度等级不宜低于C15；
（3）底板受力钢筋的最小直径不宜小于8mm，间距宜100mm ≤a ≤ 200mm ；当有垫层时，混凝土的保护层厚度不宜小于35mm，无垫层时不宜小于70mm；
（4）单独根底底面的长边与短边的比值一般取1~1.5；
（5）当根底高度≤500mm 时，可承受锥形根底。当根底高度≥600mm时，宜承受阶梯形根底，每阶高度一般为300～500mm。根底的阶数可依据根底总高度H 设置，当600mm
（6）对于现浇柱根底，如根底与柱不同时浇筑，则柱内的纵向钢筋可通过插筋锚入根底中，插筋的根数和直径应与柱内纵向钢筋一样。当根底高度≤ 900mm 时，全部插筋伸至基底钢筋网上面，端部弯直钩；当根底高度H>900mm 时，将柱截面四角的钢筋伸到基底钢筋网上面，端部弯直钩，其余钢筋按锚固长度确定，锚固长度l
m
要求承受：
，可按以下
1)轴心受压及小偏心受压，l
m
>15d ；
2)大偏心受压且当柱子混凝土强度等级不低于C20 时，l
m
>25d 。
插入根底的钢筋，上下至少应有两道箍筋固定。插筋与柱的纵向受力钢筋的搭接长度应满足要求。
(7)柱下钢筋混凝土单独根底的受力钢筋应双向配置。当根底宽度大于3m时，根底底板受力钢筋可缩短为0.9l”穿插布置，其中l’=根底底面长边长度-50mm。
二、设计计算
〔一〕、根底底板尺寸确实定：
根底底板尺寸取决于地基承载力和地基土的变形条件，对于层数少于7 层的框架构造，地基承载力标准值大于200KN/m2 时，可不做变形验算。
一般承受试算法：
1、假定根底长边a〔一般为力矩作用方向〕和短边b之比 1.5~2.0，将竖向力设计
值N 扩大1.2~1.4 倍，先按轴心受压式〔A ≥
N
〕求出面积A 并算出a、b f - 20d
t 〔模数化〕；
2、计算基底压应力：假定基底压应力呈线性分布，则
N + G M p = + d m a x A W p = m i n N + G
M - d
A W 式中， M d
——作用于根底底面的力矩设计值， M d
= M + Vh ；
W ——根底底面的抵抗矩，对矩形底面，W = 3、验算地基承载力条件
1
ba 2；
6
p = p p
+ p
m a x 2 ≤ 1.2 f
k i n ≤ f
m a x
〔二〕、根底高度确实定：根底高度由柱边抗冲切破坏的要求确定，设计时先按构造要求假设一个根底高度 h ，然后按下式验算抗冲切力量：
F ≤ 0.6 f A
1 t
2
F = p A
1
s 1
A = (b + b
b )h 2 2
0式中：p s
kPa ；
——荷载设计值作用下基底最大净反力设计值〔上述计算公式中取 G=0〕，
A ——考虑冲切荷载时取用的多边形面积，m 2；
1
A = ( a - h c - h )b - ( b - b b - h )2 〔当h b - b ≥
c 时，取h b - b = c ；b 、h 为柱边长或
1 2 0 2 0 0 2 0 2
c c 变阶处边长〕；
f ——混凝土抗拉设计强度，kPa ；
t
b + b
A ——冲切截面的水平投影面积，m 2。 A = ( t
2
2 2
b
)h 0b ——冲切破坏锥体最不利一侧斜截面的上边长，取柱宽〔计算柱与根底
t
毕业设计指导书(框架构造) 毕业设计计算书是毕业设计的主要成果之一，主要包括整个设计计算过程，按设计计算步骤进展编写，内容包括建筑设计和构造设计。 第一局部建筑方案设计 主要内容为：依据设计任务书的要求，进展建筑总平面设计和建筑方案设计的思路和设计说明，比方，本案与场地和四周环境的关系，人流、车流、停车场、主次出入口、环境的美化等总平面设计；主要功能房间以及关心房间的平面布置、面积确实定、门窗大小及位置确实定；水平和垂直交通联系的设计；立面设计等。 其次局部构造设计计算 亲热结合建筑设计进展构造总体布置，确定构造形式、构造材料，使建筑物具有良好的造型和合理的传力路线。进一步通过计算解决构造的安全性、适用性、耐久性，确定构造的构造措施。 框架构造抗震设计步骤： 开头 确定构造方案与构造布置 初步选定梁柱截面尺寸及材料强度等级 计算各层重力荷载代表值及构造刚度参数竖向荷载计算 计算构造自振周期及振型 计算多遇地震烈度下的构造弹性地震作用 不满足多遇烈度地震作用下构造层间弹性变形验算 满足 上述地震作用下构造内力分析竖向荷载作用下内力分析 内力组合 按组合内力进展梁柱配筋计算根底设计 进展重要部位的抗震强度验算
需要作薄弱层变形验算否否 不满足按罕遇地震烈度验算薄弱 层弹塑性层间位移角 或 延性构造措施 特别延性构造 完毕 第一步构造平面布置 构造体系确定后，进展构造的总体布置，也就是对高度、平面、立面和体型等的选 择，除应考虑到建筑使用功能、建筑美学要求外，在构造上应满足强度、刚度和稳定性 要求。地震区的建筑，在构造设计时，还应保证建筑物具有良好的抗震性能。设计要到 达先进合理，首先取决于清楚合理的概念，而不是仅依靠力学分析来解决。确定构造布 置方案的过程就是一个构造概念设计的过程。 〔一〕构造总体布置原则 1、掌握高宽比 在高层建筑中，构造的位移常常成为构造设计的主要掌握因素、而且随着建筑高度 的增加，倾覆力矩将快速增大。因此，高层建筑的高宽比不宜过大。一般应满足标准的 要求。对于满足标准要求的高层建筑，一般可不进展整体稳定验算和倾覆验算。 2、削减平面和竖向布置的不规章性 构造平面应尽量设计成规章、对称而简洁的外形，使构造的刚度中心和质量中心尽 量重合，以削减因外形不规章产生扭转的可能性。 构造的竖向布置要做到刚度均匀而连续，避开刚度突变，避开薄弱层。构造上部形 成缩小面积的突出局部，这种刚度突变在地震作用下会产生鞭梢效应，要实行特别的措 施加强。 3、变形缝的设置 在多层与高层建筑中，为防止构造因温度变化和混凝土收缩而产生裂缝，常隔肯定 距离用温度缝分开；在高层局部和低层局部之间，由于沉降不同，往往由沉降缝分开； 建筑物各局部层数、质量、刚度差异过大，或有错层时，用防震缝分开。温度缝、沉降 缝和防震缝将高层建筑划分为假设干个构造独立的局部，成为独立的构造单元。 〔二〕框架构造体系布置
第一章结构选型与布置 结构设计的主要内容包括：结构选型、结构布置、确定计算简图、选择合理简单的计算方法进行各种荷载作用下的内力计算、荷载效应组合、截面配筋设计（计算、构造）、绘施工图。 1.1结构选型 结构选型是一个综合性问题，应选择合理的结构形式。根据结构受力特点，常用的建筑结构形式有：混合结构、框架结构、框架－剪力墙结构、剪力墙结构（一般剪力墙结构、筒体剪力墙结构、筒中筒剪力墙结构）等。混和结构主要是墙体承重，由于取材方便，造价低，施工方便，我国广泛地应用于多层民用建筑中，但砌体结构强度低、自重大、抗震性能较差，一般用于7层及7层以下的建筑。框架结构是由梁、柱构件通过节点连接形成的骨架结构，框架结构的特点是由梁、柱承受竖向和水平荷载，墙体起维护作用，其整体性和抗震性均好于混合结构，且平面布置灵活，可提供较大的使用空间，也可构成丰富多变的立面造型，但随着层数和高度的增加，构件截面面积和钢筋用量增多，侧向刚度越来越难以满足设计要求，一般不宜用于过高的建筑，现浇框架结构适用最大高度见表1-1。框架－剪力墙结构是在框架中设置一些剪力墙，既能满足平面布置灵活，又能满足结构抗侧力要求，一般常用于10～25层的建筑中。剪力墙结构是依靠剪力墙承受竖向及水平荷载，整体性好、刚度大、抗震性能好，常用于20～50层的高层建筑。 现浇钢筋混凝土房屋适用的最大高度(m) 表1-1 结构选型时需充分了解各类结构型式的优缺点、应用范围、结构布置原则和大致的构造尺寸等，根据建筑物高度及使用要求，结合具体建设条件，进行综合分析，从而做出最终的决定。结构设计中，选择合理科学的建筑结构体系非常重要，是达到既安全可靠又经济合理的重要前提。 实际工程中，多层与小高层常采用框架结构体系。在我国，由于经济水平及其它条件的限制，混凝土框架结构比钢框架结构应用要广，因此本书以现浇钢筋混凝土框架结构作为分析实例。 1.2结构布置 进行混凝土框架结构布置的主要工作是合理地确定梁、柱的位置及跨度。其基本原则是： (1)结构平面形状和立面体型宜简单、规则，使刚度均匀对称，减小偏心和扭转。 (2)控制结构高宽比，以减少水平荷载下的侧移，钢筋混凝土框架结构高宽比限值为：非抗震设防时为5，6度、7度抗震设防时为4，8度抗震设防时为3，9度抗震设防时为2。 (3)尽量统一柱网及层高，以减少构件种类规格，简化梁设计及施工。 框架结构的柱网尺寸，即平面框架的柱距(开间、进深)和层高，首先要满足生产工艺和其他使用功能的要求，柱网布置方式可分为内廊式、等跨式、不等跨式等几种，见图1-1；其次是满足建筑平面功能的要求，如图1-2；此外，平面应尽可能简单规则、受力合理，使各构件跨度、内力分布均衡，如图1-3。工程实践中常用的梁、板跨度：主梁（与框架柱相连且承担楼面板主要荷载的梁）跨度5～8m，次梁跨度4～6m，单向板跨1.7～2.5m，一般不得超过3m，双向板跨4m左右，荷载较大时宜取较小值，因为板跨直接影响板厚，而板的面积较大，板厚度的增加对材料用量及结构自重增加影响较大。 1
毕业设计框架结构 【篇一：框架毕业设计某办公楼框架结构设计）】 某办公楼框架结构设计专业：土木工程 姓名: 学号: 指导教师: 刖言 毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程，是对大学期间所学专业知识的全面总结。 本组毕业设计题目为《某办公楼框架结构设计》。在毕设前期，我温习了《结构 力学》、《钢筋混凝土》、《建筑结构抗震设计》等知识，并借阅了《抗震规范》、《混凝土规范》、《荷载规范》等规范。在毕设中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。特别是在sars肆掠期间，本组 在校成员齐心协力、分工合作，发挥了大家的团 队精神。在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，在此表示衷心的感谢。 毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰 写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。巩固了专业知识、提高了综合分析、解决问题的能力。在进行内力组合的计算时，进一步了解了excel。在绘图时熟练掌握了autocad，以上所有这些从不同方面达到了毕业 设计的目的与要求。 框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。 二零零九年六月十五日 内容摘要 本设计主要进行了结构方案中横向框架2、3、7、8轴框架的抗震设计。在确定框架布局之后，先进行了层间荷载代表值的计算，接着利用顶点位移法求出自震周期，进而按底部剪力法计算水平地震荷载作用下大小，进而求出在水平荷载作用下的结构内力（弯矩、剪力、轴力）。接着计算竖向荷载（恒载及活荷载）作用下的结构内力，。是找出最不利的一组或几组内力组合。选取最安全的结果计算配筋并绘图。此外还进行了结构方案中的室内楼梯的设计。完成了平台板，梯段板，平台梁等构件的内力和配筋计算及施工图绘制。关键词：框架结构设计抗震设计abstract the purpose of the design is to do the anti-seismic design in the
框架结构毕业设计汇总 重体系的结构，即由梁和柱组成框架共同抵抗适用过程中出现的水平荷载和竖向荷载。采用结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。 6层框架住宅毕业设计结构计算书 小区某框架住宅楼毕业设计 某办公楼框架结构毕业设计 某公司框架结构办公楼毕业设计 某八层宾馆框架结构毕业设计 某框架结构行政办公楼毕业设计 某四层框架结构教学楼毕业设计 某框架结构综合办公楼毕业设计
某框架结构住宅楼毕业设计 某百货公司框架结构仓库大楼毕业设计 某框架结构旅馆设计计算书 某框架结构写字楼工程施工组织毕业设计 某八层框架结构旅馆毕业设计计算书 某高层框架结构宾馆毕业设计计算书 某框架结构辅助教学楼毕业设计 建筑结构-框架剪力墙结构毕业设计任务书 框架结构又称构架式结构。房屋的框架按跨数分有单跨、多跨；按层数分有单层、多层；按立面构成分有对称、不对称；按所用材料分有钢框架、混凝土框架、胶合木结构框架或钢与钢筋混凝土混合框架等。最常用的是混凝土框架（现浇整体式、装配式、装配整体式，也可根据需要施加预应力，主要是对梁或板）、钢框架。装配式、装配整体式混凝土框架和钢框架适合大规模工业化施工，效率较高，工程质量较好。 某4层框架结构超市毕业设计
某钢筋混凝土框架结构教学楼毕业设计 某综合教学楼一榀框架计算书 某六层框架商住楼毕业设计书 某商住混用楼框架结构毕业设计 某中型商场多层框架毕业设计 某框架结构住宅楼设计计算书 某框架结构教学楼毕业设计 钢筋砼框架结构房屋毕业设计指导书 某框架结构医院毕业设计 某四层框架结构建筑毕业设计 某框架结构建筑毕业设计计算书 现浇钢筋混凝土框架办公楼毕业设计 10层框架剪力墙结构体系毕业设计 框架建筑的主要优点：空间分隔灵活，自重轻，节省材料；具有可以较灵活地配合建筑平面布置的优点，利于安排需要较大空间的建筑结构；框架结构的梁、柱构件易于标准化、定型化，便于采用装配整体式结构，以缩短施工工期；采用现浇混凝土框架时，结构的整体性、刚度较好，设计处理好也能达到较好的抗震效果，而且可以把梁或柱浇注成各种需要的截面形状。 某9层框架结构培训中心综合楼毕业设计 某办公楼框架结构毕业设计
建筑工程专业毕业设计指导书 (主体为框架结构) 一、毕业设计的目的和要求 （一）设计目的 1．巩固学生四年来在校期间所学的基础理论和专业知识 2．培养学生运用所学的基础理论和专业知识全面综合地解决建筑工程设计中各方面的实际问题的能力，达到初步了解与掌握一个建筑师和一个结构工程师的实际工作内容和设计工作的方法与步骤。 3．培养学生树立正确的设计思想，严谨的科学态度和工作作风，正确掌握和运用设计原则，能综合全面地考虑设计中各方面的问题。 4．熟悉常用的规范和定额标准。 5．通过本设计使学生充分理解和正确掌握多层房屋结构的受力特点和内力分析计算方法，熟悉有关的构造要求，熟悉相应的结构设计软件的性能及其操作使用方法。 6．提高工程制图技能，掌握正确的图纸表现方法。 7. 通过毕业设计中的各个环节了解学生掌握基础理论和专业知识的程度。 （二）设计要求 1．设计前熟悉毕业设计任务书，按照任务书的要求合理安排各阶段设计计划，按时完成设计任务。 2．认真复习所学基础理论和专业知识，为解决毕业设计中的有关问题作好准备。 3．熟悉有关设计规范和施工规定，查阅标准图集及有关参考资料，提高设计能力，独立完成设计任务。 4．对设计中各个步骤要求设计思路清楚，力学概念明确，设计计算方法正确，计算精度满足工程要求，构造处理得当。 5．每张施工图要求布局合理，图面整齐，美观。对建筑结构设计意图表达完整，几何尺寸齐全，线条清晰，图中文字及其数据一律用仿宋体。 计算机文本应符合《土木工程毕业设计规范化要求》。正文分标题编写，并附有电算资料，全部内容必须打印或用钢笔书写，要求字迹工整，计算数据和单位准确，示意简图应有大概的比例，不得徒手勾画，各种表格要用制图工具绘制。 二、毕业设计的内容及指导要点 （一）建筑设计部分 由指导教师提供建筑施工图样稿，学生按样稿绘制建筑图。 （二）结构设计部分 根据建筑图纸对上部结构和基础进行结构选型和结构布置，各层结构平面布置及设计计算，主体结构内力分析及配筋计算及基础的设计计算。设计成果分为设计计算说明书和结构施工图两部分，图纸内容包括框架配筋图，基础平面布置及其大样图，指导重点为结构内力分析计算和施工图纸的表达及其构造细节处理。 三、设计计算说明书的组织和编写 （一）计算书的内容 1．工程概况 （1）概述：对工程概况的简述 （2）结构设计依据：所依据的现行规范名称、标准图集等。 （3）主要设计参数：来自于设计任务书提供的资料。 （4）材料选用：混凝土、钢筋强度等级及级别。
毕业设计(论文)任务书
毕业设计指导书 第一部分建筑部分 一目的要求 通过建筑设计过程，让学生进一步了解一般民用建筑设计原理和方法，掌握建筑施工图设计的技能，熟悉各类建筑规范，培养学生综合运用设计原理去分析问题、解决问题的综合能力。 二建筑概况 1、工程名称：长沙市机电设备有限公司1#办公楼设计 2、建设地点：湖南省长沙市 3、建筑规模：本工程地上五层，底层层高为3.9m其余各层为3.6m，建筑面积4500m2~7000m2左右。 4、结构形式：框架结构。 5、建筑结构安全等级为二级，建筑耐火等级为二级，屋面防水等级为二级。 6、功能布置： a、底层布置门厅、接待室、办公室、值班室、配电室、消防控制室等； b、二、三层每层各设一个100—120m2大会议室一间，60—80m2小会议室一间； c、顶层布置约150m2活动室一间，其余为普通办公室等； d、其余各层房间为普通办公室等； e、各层均布置男女卫生间，并设前室； f、屋面为上人屋面。 7、建筑设备： 采用集中空调，水、电由市政提供。 8、气象条件 a、基本风压、基本雪压按荷载规范附图（全国基本风压分布图）取值 b、地面粗糙度：B类 c、气温：历史夏季最高温度：40℃，历史冬季最低温度：－18℃ d、最冷月平均相对湿度：75%；最热月平均相对湿度：80% e、年主导风向：东北风；夏季主导风向：东南风 f、年降雨量：1200mm，日最大降雨量260mm 三设计要求
在"适用、安全、经济、美观"的原则下，完成本工程的建筑平面组合及建筑物的立面及剖面设计。要求在充分理解设计任务要求的基础上，使建筑设计达到房间设置合理、使用方便、交通安全，设计方法正确，步骤清晰完整，并学会正确使用规范和标准图集；绘图要求严格按照制图标准要求，做到图幅规范、布图紧凑匀称，线条流畅、粗细分明、尺寸齐全，注字规范。图纸要求如下： 1、总建筑面积：4500m2~7000m2。 2、建筑层数：5层。 3、注意其使用特点，合理安排空间大小。 4、根据平面设计和使用功能所需的层高尺度进行剖面设计。 5、运用建筑造型和立面构图的规律，结合平面、剖面的空间组合，进行建筑立面设计。 6、注意与结构设计相协调（框架结构，柱网宜拉通）。 7、本次设计在教师给定的办公楼方案或学生自己设计构思的方案基础上按施工图深度要求进行， 但因无结构、水、电等工种相配合，故只能局部做到建筑施工图的深度。设计内容如下； a、总平面图（假定周围环境，确定相对与绝对标高的关系）：比例1：500。 b、建筑平面图：包括底层平面、标准层平面图，屋顶平面图。比例1：100。 c、建筑立面图：包括正立面、背立面及侧立面图。比例1：100。 d、建筑剖面图：1个，比例1：100。 e、建筑详图：①表示局部构造的详图，如楼梯详图、外墙身详图、门窗详图等；②表示房屋 设备的详图。比例自定。 f、设计简要说明、图纸目录、门窗表、装修表及技术经济指标等。 四设计阶段 1、方案设计（1.5周） （1）各层平面图（1：200） （2）主要立面图（1：200） （3）楼梯剖面图（1：200） 2、施工图阶段（1.5周） （1）各层平面图及屋面图1：100 （2）主要立面图1：100 （3）剖面图1：100 （4）大样图（比例尺自定义） （5）首页图：设计说明，门窗表，图纸目录，装饰表，总平面图。
土木工程学院2018届土木工程本科毕业设计选 题与要求 一、毕业设计任务及要求 毕业设计的目的，就是通过一个工程的三阶段（建筑、结构、施工）设计，综合运用所学过的基础理论和专业知识，以提高分析和解决实际工程问题的能力，熟悉工程设计的内容和程序，要求达到如下目的： 1、熟悉建筑设计的内容和步骤，掌握民用建筑设计的原则和方法，掌握建筑施工图设计的深度要求及图纸的绘制表达方法。 2、掌握一般民用建筑结构选型的原则，掌握结构计算及结构施工图绘制的方法。 二、毕业设计的主要内容 本题目为多层民用建筑的建筑和结构设计，楼面及屋面均采用现浇板，根据提供的基本设计资料，要求学生根据相关规范，结合调研资料，独立完成建筑和结构方案设计。形成计算书一套、主要建筑方案图和结构施工图一套。 三、毕业设计（论文）的要求 （一）建筑设计部分 A、设计内容 平面设计：平面图（底层、标准层及顶层平面图）1∶100或1∶150； 立面设计：正立面、侧立面图1∶100或1∶150； 剖面设计：剖面图1∶100或1∶150； 详图：楼梯详图1∶50； 节点详图及大样图（2~3个） 图纸目录。 B、设计图纸要求 1、总体平面布置图 （1）准确绘出总体建筑平面布置图并标注层数； （2）注明建筑的性质和出入口位置； （3）画出较详细的室外环境布置（包括道路，广场，绿化，小品）；
（4）正确表达建筑用地与周边道路的交接关系； （5）标注建筑的朝向； （6）标注图名及比例； 2、各层建筑平面布置图 （1）标注建筑平面纵横轴线编号； （2）标注建筑平面各部分尺寸（其中：外部尺寸有：a总尺寸（表明总长和总进深）、b轴线尺寸c、门窗洞口及墙段尺寸、d底层室外台阶及散水等尺寸；内部尺寸应：（a标注墙体厚度尺寸、b标注各种洞口位置和大小尺寸、c标注墙上预留洞口洞顶标高等）； （3）标注各层标高及室外地坪标高（一般标注在入口处或公共走道上，若有标高降低的房间和走道，亦应在该处标明）； （4）标注门窗编号； （5）画出房间内部固定设施的位置并标注其相关尺寸； （6）标注剖面图、详图的位置及索引编号； （7）标注房间的名称； （8）标注其它特殊部位的做法； （9）标注图名及比例； （10）屋顶平面图尚应标注四周的出檐尺寸、屋面排水方向、坡度及各坡面交线、天沟 檐沟泛水出水口水斗等的位置、屋面上人孔或出入口等。 3、建筑立面图 （1）表明建筑外形，门窗、雨蓬、外廊或阳台及雨水管的形式和位置； （2）标注相关尺寸（建筑总高度、各层间尺寸、门窗高度尺寸等）； （3）标注必要部位的标高（如门廊、雨蓬等位置）； （4）注明外墙材料及做法，饰面分格线、立面细部详图索引号等； （5）标注立面名称及比例（一般用立面的边轴线编号表示建筑立面的名称） 4、剖面图 （1）表明建筑物内部空间的高度关系，标注相关尺寸（建筑总高度、各层层高、门窗洞及窗下墙尺寸等）； （2）标注楼地面的标高； （3）标注楼地面和屋顶构造做法及详图索引编号； （4）标注建筑内外墙柱的轴线及间距； （5）标注图名和比例。 5、建筑构造详图 选择建筑物的楼梯、雨篷、檐口、外廓、泛水等细部作二至三个详图。 6、建筑设计说明
框架建筑毕业设计方案 【方案一】建筑形态与功能融合的框架建筑设计方案 1. 研究背景 本设计方案旨在探索框架建筑形态与功能融合的新型建筑，满足未来城市发展中对可持续性和多功能性的需求。 2. 设计理念 2.1 框架建筑形态优势的发挥 借助框架建筑的结构特点和灵活性，设计一个具有多种功能的建筑体量，以最大程度地利用空间，提高建筑的可持续性和适应性。 2.2 自然环境的融入 通过将建筑与自然环境融为一体，如利用绿化、天窗等手段增加自然光照和通风，使建筑更加舒适、健康，减少能源消耗。 3. 建筑功能布局 3.1 办公空间 设计一系列灵活的办公空间，可供不同部门、个人使用，为员工提供舒适的工作环境，提高工作效率。 3.2 商业与休闲区域 设计一些商业和休闲区域，如餐厅、咖啡馆、健身房等，为员工和访客提供便利和休闲娱乐的场所。 3.3 研发实验室
设计一些研发实验室，提供创新和科研的场所，满足不同领域的研究需求。 3.4 展览与会议区域 设计一些展览和会议区域，为企业内外的交流活动提供场所，促进知识共享和合作。 4. 建筑材料与施工技术 4.1 材料选择 选用可持续性材料，如可再生材料和回收利用材料，减少对环境的影响。 4.2 施工技术 采用精细化施工方法，提高施工效率，减少资源浪费。 5. 建筑外观设计 5.1 框架结构展示 在建筑外观设计中展示框架结构的美感和功能性，在保证建筑安全的前提下，注重形态的创新和艺术性的表达。 5.2 外墙材料选择 选择适合框架建筑的外墙材料，如透明玻璃、金属板等，使建筑外观现代、时尚。 6. 建筑环境设计 6.1 光照与通风 通过布局天窗、开窗等手段，增加建筑内部的自然光照和
毕业设计指导书(框架结构设计)-楼梯及楼板结构计算设计 第六章楼梯结构计算设计 6.1根本理论 楼梯是多层及高层房屋中的重要组成局部。常见的楼梯型式有梁式楼梯和板式楼梯。板式楼梯下外表平整，施工支模方便，外观比拟轻巧，但斜板较厚，混凝土和钢筋用量较多，一般用于梯板水平投影长度不超过3米时，当梯板水平长度超过3米时，常用梁式楼梯。 6.1.1 板式楼梯 板式楼梯由梯段板、休息平台、平台梁〔假设建筑为框架结构，那么还有构造柱〕组成，可分为斜板式和折线形板式两种。斜板式楼梯跨度较小、经济、构造简单，应优先采用，如图6-1。 图6-1 板式楼梯 板式楼梯的梯段板是一块支承在上、下平台梁上并带有踏步的斜饭，斜板厚度通常取为梯段板斜长的1/25～1/30。 板式楼梯梯段板的计算简图：平台梁近似作为梯段板的铰支座，跨度取两梁中心线的距离，荷 1 设ln为梯段板的水平净跨长，那么斜板的跨中最大弯矩〔计算过程见图6-4〕和支座最大剪力可以表示为： Mmax? Vmax?12pln 81plncos? 2 楼梯板支座实际并非理想简支座，故跨中弯矩可近似取：M = 1/10pln2。
楼梯板的正截面高度是变化的，计算时取最小高度t，即垂直于板纵向轴线的最小高度，注意不是t/cosα。 平台梁承当楼梯板及休息平台板传递来的荷载，跨中弯矩取M = 1/10pl2〔支承于构造柱上〕或2 M = 1/8pl2 〔支承于墙上〕，平台梁设计与一般梁相同。 休息平台板假设为四边支承，那么可能是单向也可能是双向板，应根据长短边的比值确定。板的支座形式与实际构造密切相关，假设板梁整浇，那么梁可视为板的嵌固支座，假设板搁在梁或墙上，那么为简支座。 6.1.2 梁式楼梯 梁式楼梯由踏步板、斜梁和平台板、平台梁组成，见图6-5。 踏步板两端支承在斜梁上，按两端简支的单向板计算，一般取一个踏步作为计算单元。踏步板为梯形截面，见图6-6，板的截面高度可近似取平均高度h＝(hl十h2)／2，板厚一般不小于30～40mm。 图6-5 梁式楼梯的组成 图6-6 梁式楼梯的踏步板 斜梁的内力计算与板式楼梯的斜板相同。踏步板可能位于斜梁截面高度的上部，也可能位于下部，计算时截面高度可取为矩形截面。斜梁的配筋构造见图6-7。 平台梁主要承受斜边梁传来的集中荷载(由上、下跑楼梯斜梁传来)和平台板传来的均布荷载，平台梁一般按简支梁计算，计算简图见图6-8。 楼梯的配筋要注意板、梁内不能出现内折角钢筋。 3
教学楼框架结构设计毕业设计任务书 一、课题背景与研究意义 如今，教育的发展已成为国家发展的重要支柱之一。而作为教 育场所的教学楼的建设，其框架结构设计是确保建筑物安全性和稳 定性的重要一环。因此，对教学楼框架结构设计进行深入研究和优化，具有重要的现实意义。 本毕业设计旨在通过对教学楼框架结构设计的研究，提出一套 创新的设计方案，以保证教学楼在设计、施工和使用阶段的安全性 和稳定性，同时降低建造成本，并提高建筑的节能性能。此外，本 设计还将探讨框架结构设计所涉及的土木工程原理和相关标准规范，为今后的教学楼建设和设计提供参考。 二、研究目标和内容 1. 研究目标： （1）分析教学楼框架结构设计的基本要求和发展趋势； （2）分析教学楼框架结构设计的设计原则和相关标准规范；
（3）研究教学楼框架结构设计对建筑物安全性和稳定性的影响因素； （4）提出一套创新的教学楼框架结构设计方案； （5）分析教学楼框架结构设计方案的可行性和可持续性。 2. 研究内容： （1）教学楼框架结构设计的基本要求和发展趋势的调研和分析； （2）教学楼框架结构设计的设计原则和相关标准规范的研究； （3）教学楼框架结构设计对建筑物安全性和稳定性的影响因素的研究； （4）教学楼框架结构设计方案的优化和创新； （5）教学楼框架结构设计方案的可行性和可持续性分析。 三、研究方法和技术路线 1. 研究方法： （1）文献调研方法：对相关的教学楼框架结构设计方面的文献进行深入调研，了解国内外的研究现状和发展趋势。
（2）实地调查方法：对已建成的教学楼框架结构进行实地调查，了解实际施工情况和使用效果。 （3）理论分析方法：运用土木工程的相关理论和原理，分析教学楼框架结构设计中的关键问题和挑战。 （4）数值模拟方法：使用计算机辅助工具，进行教学楼框架结构的数值模拟和仿真，验证设计方案的可行性和稳定性。 2. 技术路线： （1）了解国内外教学楼框架结构设计的研究现状和发展趋势； （2）分析教学楼框架结构设计的基本要求和相关标准规范； （3）分析教学楼框架结构设计中影响安全性和稳定性的关键因素； （4）提出一套创新的教学楼框架结构设计方案； （5）使用数值模拟方法对设计方案进行验证和优化； （6）分析教学楼框架结构设计方案的可行性和可持续性。 四、预期成果
绪论 1. 毕业设计的目的和意义 毕业设汁是土木工程专业本科培养计划中最后一个主要教学环节，也是最重要的综合性实践教学环节，目的是通过这一较长时间的毕业设计，培养学生具有综合应用所学基础课、技术基础课及专业课知识和相应的技能，解决土木工程中实际问题的实践能力和创新能力。 与其它教学环节不同的是，毕业设计要求学生在指导教师的指导下，独立系统地完成一项工程的部分结构设计、施工组织设计与造价计算，解决与之相关的所有问题，熟悉相关的规范、规程、手册、标准图以及工程实践中常用的方法。它具有实践性、综合性强的显著特点，因而对培养学生的综合素质、增强工程意识和创新能力，都具有其它教学环节无法代替的重要作用。 2. 毕业设计的过程和总体要求 毕业设计过程包括设计准备、正式设计、毕业答辩三个阶段。 设计准备阶段主要任务是根据设计任务书的要求，明确工程特点和设计要求，收集有关资料，拟定设计计划。这一阶段要求学生要积极主动，多方面、全方位收集有关资料，尽可能深入了解项目特点，做到对即将开始的毕业设计工作有一个宏观的认识，并制订总的时间计划。 正式设计阶段是毕业设计的关键，指导教师会提出明确的要求，及时给予具体的指导。学生在此阶段需完成所有具体的计算和设计，绘制相应的工程图。这一阶段根据设计任务的不同还会细分为建筑设计、结构设计、施工组织设计、工程造价计算等不同阶段，各阶段之间有严格的时间制约关系。由于毕业设计的内容涉及面广、工作量大，因此必须严格按照进度计划的要求，一开始就抓紧时间，按时完成相应阶段的设计任务。要特别注意避免前松后紧的现象，否则会导致最后未能认真整理设计成果，影响毕业设计总的效果。 毕业答辩阶段的主要任务是总结毕业设计的过程和成果，力争清晰、准确地反映所作的设计，并结合自己的设计深化对有关概念、理论、方法的认识。正式答辩时，表述应简明扼要，逻辑性强，回答问题有理有据。 总之，希望同学们精心准备、认真对待，通过毕业设计，使自己在查阅资料、安排设计、分析计算、绘制工程图、语言表达等各个方面得到综合训练，全面提高专业素质和业务能力，为走向工作岗位打下坚实的基础。
框架结构毕业设计任务书 篇一：框架结构毕业设计任务书和指导书 毕业设计根本要求 1目的 (1)综合运用所学专业理论知识与设计技能，处理建筑设计中有关方针、政策、功能、经济、平安、美观等方面的问题。解决总体、单体、空间等关系，以创造富有时代气息的优美建筑形象与环境。依据建筑设计完成结构体系的布置、结构在各种荷载工况下的计算、构造和施工图。 (2)掌握一般建筑工程的设计思路，进而举一反三熟悉有关建筑工程的设计、施工、预算等建设过程。为即将走上工作岗位奠定根底。 (3)学以致用，学习科学技术和技能的目的是应用。一个工程师在设计、建设实际工程中应具备的知识，都是我们在毕业设计中应予以加强的。因此深切领悟总体概念设计、掌握具体理论设计和实际工程技术处理措施的结合作为重点来训练。 (4)树立正确的设计思想，全面对待建筑与结构的关系，培养勤奋、严谨、认真的工作作风及分析解决一般工程技术问题的能力。 (5)掌握调查研究、理论联系实际的学习方法，养成既能独立思考，又能相互配合密切合作的工作态度。
(6)使学生对一般工业与民用建筑的土建设计的内容和构成有比拟全面的了解，并熟悉有关设计标准、标准、手册和工具书，增强毕业后到生产第一线工作的适应能力。 2成果形式及要求 (1)计算书和说明书： 字数应不少于1万字，书写要工整，字迹要清楚，可采用计算机打印。计算书内容要说明设计依据或标准，方案构思、特点、必要的经济指标，结构选型、构造处理、材料特点及计算上的主要问题，还应包括结构计算全过程，计算要正确、完整、思路清晰、简图明了。计算书格式：应严格按照毕业设计手册中的要求。 (2)图纸： 绘图总量不少于8张2#图。计算机绘图要求至少1张2图纸，手工绘图至少2# 张2#图。可用CAD,也可用“天正软件〞绘制平面图，但立面、剖面、节点详图必须用CAD绘制，以掌握建筑物空间的对应关系，从而强化视图、读图能力。 (3)外文翻译： 英文摘要简单介绍有关所设计建筑的根本情况；外文翻译一篇3000字符以上的专业文章。
高层商用住宅楼毕业设计指导书（框架结构） 一、工程概况与设计条件 （一）建筑概况与结构选型 1．长春市某高层商用住宅楼，地面以上为×层商用住宅楼，首层层高为×m，标准层层高为×m；第×层为电梯机房，层高×m，第×层为水箱间，层高×m。首层室内外地面高差为×m，建筑物总高度为×m。建筑物沿X方向的宽度为×m，沿Y方向的宽度为×m。高层商用住宅楼的立面如图所示。 2．根据建筑的使用功能、房屋的高度和层数、场地条件、结构材料以及施工技术等因素综合考虑，抗侧力结构采用现浇钢筋混凝土框架结构体系。 框架结构的杆件稀疏且截面尺寸小，在侧向荷载作用下，一般呈剪切型变形，高度中段的层间位移较大，刚度和强度方面均不能适应高度较大的高层建筑。但正因为竖向杆件少而小，对房屋的平面布置有利，若设计处理得当，框架结构具有较好的延性，有利于抗震。各层墙体厚度为×mm。门洞高度取×m,基本宽度为×m；窗台高度为×m，窗洞高度为×m。框架结构平面布置如图所示。 3．楼盖结构采用现浇钢筋混凝土楼板，基础采用桩基础。 4．外墙保温材料采用50mm厚聚苯复合保温板；建筑隔墙采用陶粒混凝土空心砌块砌筑，分户墙厚度为×mm，户内隔墙厚度为×mm，屋面保温材料，找坡材料，室内建筑地面的主要做法。 （二）设计依据 本工程依据下列现行国家标准或行业标准进行结构设计： 1．《建筑结构可靠度设计统一标准》GB50068----2001 2．《建筑结构荷载规范》（2006版）GB50009----2001 3．《建筑工程抗震设防分类标准》GB50223---2008 4．《建筑抗震设计规范》（2010版）GB50011----2010 5．《混凝土结构设计规范》GB50010----2002 6．《混凝土结构耐久性设计规范》（GBT/50476—2008） 7．《高层建筑混凝土结构技术过程》JGJ3---2002 8．《建筑桩基技术规范》JGJ94—2008 （三）设计的基本条件 1．建筑结构的设计使用年限、安全等级及建筑抗震设防类别 本工程为普通高层商用住宅楼，属于一般的建筑物。根据《建筑结构可靠度设计统一标准》第1.0.5条，结构的设计使用年限为50年。 按照《建筑结构可靠度设计统一标准》第1.0.8条和第7.0.3条，建筑结构的安全等级为 二级，结构重要性系数 01.0 γ=。 根据《建筑工程抗震设防分类标准》第3.0.2条，建筑抗震设防类别为标准设防类，简称丙类。 建筑室外地面至檐口的高度为×m，高宽比为×，根据《高层建筑混凝土结构技术规程》4.2.2条和4.2.3条，H＜120m，本工程属于A级高度钢筋混凝土高层建筑结构。 高层建筑的高宽比，是对房屋的结构刚度、整体稳定、承载能力和经济合理性的宏观控制。即使房屋高度不变，地震倾覆力矩在结构竖向构件中引起的压力和拉力，也会随着房屋高宽比的加大而增大，结构侧移也随之增大。因此，对于钢筋混凝土结构，在控制
第二部分结构设计指导 一、结构设计计算书 结构设计计算书是对房屋进行结构受力分析与计算的全过程,其作用是: ①为绘制房屋结构施工图提供依据。 ②复核与查对结构计算的合理性与准确性。 ③存档。要求结构设计计算书编写应做到简洁明了,条理清晰,图文并茂, 查对方便。 建筑结构设计需要查用许许多多的相关资料,如有关规范、规程、定额,经验数据、尺寸,各类构件的标准图集,建筑物所在地区的习惯做法、自然环境等,同学们在毕业设计时应学会运用和查找有关资料。 结构设计计算书的编写内容及步骤如下: （一）结构设计总体说明 1. 设计依据 (1) 设计任务书给定的条件,主要包括: ①结构类型 ②抗震设防要求 ③自然条件:水文地质情况、基本风压、基本雪压等。 (2)采用的规范名称与代号,结构设计标准图集名称与代号 (3)房屋的使用性能,主要房间的活荷载取值。 2 .结构布置 一般房屋可只作结构平面布置,在计算书上绘出各层结构平面布置草图。 A 、布置屋盖结构平面图时应明确: (1) 屋盖类型:采用现浇板或预制板。 (2) 找坡方式:结合建筑图取定建筑找坡还是结构找坡。 (3) 天沟或女儿墙方案。 (4) 承重墙体及梁板的布置:哪些是承重墙,哪些是非承重墙,屋面圈梁、屋面梁、板的位置等。
(5) 对各构件进行有次序的编号。为了能与楼盖结构区别,一般屋面各构件 代号前加”W”,如:梁WL 1,WL 2 ,WL 3 …, 板WB 1 、WB 2 、WB 3 …… (6) 各部位的标高。 B、布置楼盖结构平面图时应明确: (1) 楼盖类型:现浇楼板或预制楼板。 (2) 承重墙体及梁板布置:包括圈梁、楼盖、板的布置,各构件编号。 楼层各构件编号,一般按构件所在楼盖的层次进行,以区别不同楼层的构 件。如2L 1、2L 2 、2L 3 ...表示第二层楼面梁;而4L 1 、4L 2 、4L 3 ...表示第四层楼 面梁。这样标注对于设计过程中各楼面的构件有增加时比较方便。 (3) 各部位的标高。 C、结构平面布置原则 (1) 各构件应尽量采用经济尺寸: 梁:主梁跨度5-8M,次梁4-7M。 板:现浇板跨度2-3M,预制空心板跨度2.4—4.2M。 梁板布局力求规整、在平面上连续贯通,各楼层上下对齐,尺寸统一,减少构件类型.避免出现上下层门窗洞口错开排列,在洞口上设梁的情况。 预制构件的选择与表示方法按相应标准图集的说明进行。 构件代号表示方法表1
钢筋混凝土框架结构毕业设计指导书 一、结构选型 （一）按施工方法选择 结构选型是个综合性问题，需明确各类结构型式的优缺点、应用范围、结构布置原则和大致的构造尺寸等，调查研究，综合分析，结合具体建设条件考虑，从而做出最终的选定。 具体内容包括：合理选用结构材料、选择结构受力体系。 钢筋混凝土框架结构按照施工方法的不同，分为装配式、装配整体式和现浇式三种。 1．装配式框架结构 全部构件为预制，通过构件吊装，节点焊接，形成框架结构。由于大量采用预制构件，可节约模板，缩短工期，但连接节点的用钢量大。尤其在荷载大、振动大，要求框架有较大刚度时，节点构造较难处理。因此，这种形式较少采用。 2．装配整体式框架结构 部分预制，部分现浇(后浇)，通过迭合梁的后浇混凝土使梁柱形成整体框架。它与装配式框架比较，节点构造简单，用钢量和焊接工作量少，吊装方便．抗震性能较好，但其现场施工工序较多，节点施工要求较高，工期较长。这种形式的框架，兼有装配式与现浇式的优点，在楼面荷载较大的工业厂房中，应用颇多。 3．现浇式框架结构 全部构件在现场整体浇注．其整体性和抗震性能好，能较好地满足使用要求，但模板较多，工期较长。随着组合式钢模的应用、滑模施工技术的发展，现浇式框架结构的应用日益增多。在毕业设计中，要求采用现浇式钢筋混凝土框架结构。 (a) 框架结构(b)框架的负荷范围 (c) 横向框架(d)纵向框架 图1 框架结构示意图 （二）按承重方式选型
框架结构按承重方式可分为横向承重方案、纵向承重方案、纵横向混合承重方案。 1．横向承重方案 由房屋的横向框架梁直接承受竖向的楼面荷载，横梁截面尺寸较大，框架横向刚度也较大；对加强房屋横向刚度有利，但使房内净空有所减小。这种承重方案纵向仅设置连系梁，故只需对横向框架进行结构计算。 2．纵向承重方案 由房屋的纵向框架梁直接承受竖向的楼面荷载，纵梁截面尺寸较大，横向仅设置截面尺寸较小的连系梁，故房屋的横向刚度较差。但截面尺寸较大的纵向框架梁不影响房间室内的净空，可取得较好的使用效果，又能加强纵向的整体刚度，对纵向的地基不均匀沉降也有利。这种承重方案只需对纵向框架进行结构计算。 3．纵横向混合承重方案 由纵横两个方向的框架梁承受竖向的楼面荷载，具有前述两种承重方案的优点，并能减轻它们各自的缺点。这种承重方案，原则上纵、横两个方向均应按框架进行结构计算，框架柱为双向偏心受压构件。但是，当纵向框架梁柱线刚度比大于3，且纵向柱列较多时，纵向框架梁可近似按连续梁计算，相应地横向框架柱也可近似按单向偏心受压构件计算。 对于有抗震要求的结构，不管选用哪种承重方案，纵、横两个方向均应按框架结构设计。 （三）其它结构构件选型 在框架结构中，除了确定主体结构—框架的型式之外，还应合理地选择屋面(包括天沟)、各层楼面、楼梯、阳台、雨篷、门窗过梁、基础梁、基础等结构构件的类型。 1．屋面结构 一般情况下屋面可采用预制铺板(如预应力空心板)作为其承重结构。对防水要求较高的屋面宜采用现浇钢筋混凝土屋面。屋面的天沟，在多层房屋中通常采用钢筋混凝土现浇天沟。 2．楼面结构 一般情况下可采用预制铺板(如预应力空心板)作为楼面承重结构。对防水要求较高的楼面(如厨房、厕所的楼面)，开洞较多和形状不规则的楼面以及对房屋整体性要求较高时，应采用钢筋混凝土现浇楼面。使用荷载较大的工业楼面宜采用钢筋混凝土装配整体式楼面。 3．楼梯结构 在钢筋混凝土现浇框架结构中，楼梯亦采用钢筋混凝土现浇楼梯。楼梯梯段水平投影跨度在3m 以内时，可采用板式楼梯。当跨度超过3m时，采用梁式楼梯较为经济。梁式楼梯可做成双梁式(截面为Л形或双T形)和单梁式(截面为单T形)两种。前者用于较宽的楼梯，后者用于较窄的楼梯。截面为双T形的楼梯由于斜梁内收而显得较为轻巧，在工程中采用较多。在非地震区，宽度较小的楼梯也可以采用悬臂楼梯。 4．阳台结构 平面形状规则的阳台结构，一般由框架挑梁及其上的预制板组成。平面形状不规则的异形阳台则宜采用现浇的钢筋混凝土梁板结构。 5．雨篷结构 雨篷结构一般为现浇。悬挑较小的雨篷，可直接从钢筋混凝土梁上挑出。当悬挑较大时，宜做成梁肋朝上的梁板结构。 6．过梁 当跨度不超过1.8m时，可采用砖砌平拱过梁；当跨度不超过2.0m时，可采用钢筋砖过梁；当门窗之上需设雨篷或跨度较大(超过 2.0m，或有较大振动荷载以及可能产生不均匀沉降的房屋应采用钢筋混凝土过梁。带雨篷的或跨度较大的钢筋混凝土过梁通常采用现浇。 7．基础粱 当墙下基础持力层较深，土质较差时，为避免墙基埋置过深，宜在框架柱之间的墙下设置钢筋
温州大学瓯江学院WENZHOU UNIVERSITY OUJIANG COLLEGE 《混凝土结构课程设计（二）》 专业：土木工程 班级：08土木工程本一 姓名：王超 学号： 指导教师：张茂雨 日期：2011年6月10号 混凝土框架结构课程设计
一．设计资料 某三层工业厂房，采用框架结构体系。框架混凝土柱截面尺寸边柱为500mm×500mm，中柱600mm×600mm。楼盖为现浇钢筋混凝楼盖，其平面如图所示。（图示范围内不考虑楼梯间）。厂房层高分别为4.5，4.2，4.2米。地面粗糙度类别为B类。（L1=8100，L2=6600） 1. 楼面构造层做法：20mm厚水泥砂浆地面，钢筋砼现浇板，15mm厚石灰砂浆 刷。 2．可变荷载：楼面屋面标准值取5.0KN m2，活荷载分项系数1.3。 3．永久荷载:包括梁、板及构造层自重。钢筋砼容重25 KN m3，水泥砂浆容重 20KN m3，石灰砂浆容重17KN m3，分项系数为1.2。 材料选用：
混凝土采用C20（f c＝9.6Nmm2,f t＝1.10Nmm2）。 钢筋柱、梁受力筋采用Ⅱ级钢筋（f y＝300 Nmm2），板内及梁内其它钢筋采用Ⅰ级（f y＝210 Nmm2） 二．框架梁及柱子的线刚度计算 取①轴上的一榀框架作为计算简图，如图所示。 梁、柱混凝土强度等级为C20，E c ＝2.55×104Nmm2＝25.5×106KNm2。框架梁惯性矩增大系数：边框架取1.5，中框架取2.0。 中框架梁的线刚度： i b 1＝α b EI b l=2.0××25.5×106×0.3×0.736.6＝66.28×103KN·m2 边框架梁的刚度： i b 2α b EI b l＝1.5××25.5×106×0.3×0.736.6＝49.70×103KN·m2
