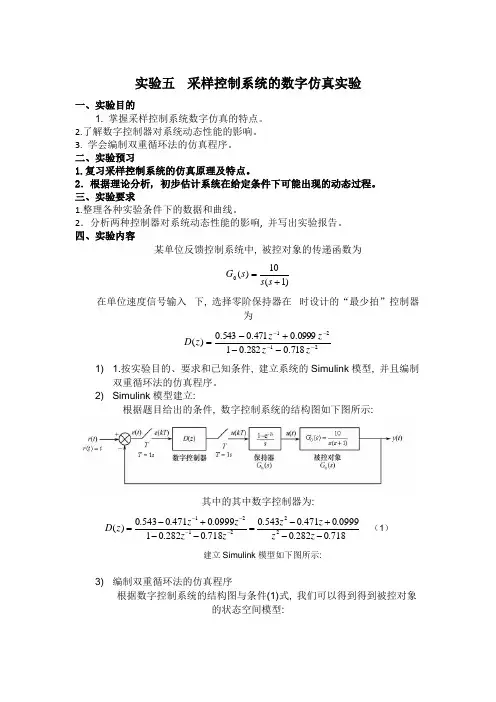

自动化1201 ** 3120502007

[实验目的]

(1)．掌握采样控制系统数字仿真的特点。

(2)．了解数字控制器对系统动态性能的影响。

(3)．学会编制双重循环法的仿真程序。

(1). 复习采样控制系统的仿真原理及特点。

(2)．根据理论分析，初步估计系统在给定条件下可能出现的动态过程。

(1).按实验目的、要求和已知条件，建立系统的Simulink模型，并且编制双重循环法的仿真程序。

1) Simulink模型建立:

根据题目给出的条件，数字控制系统的结构图如下图所示：

其中的其中数字控制器为：

根据上面结构图，所建立

2) 编制双重循环法的仿真程序

根据数字控制系统的结构图与条件(1)式，我们可以得到得到被控对象的状态空间模型：

[]112212()()0010()()

()110()()01()x t x t u t x t x t x t y t x t ?????????=+?????????-?

?????????

?=???

???

(2)

按连续系统离散相似算法将（2）式离散化。为了保证精度，其离散化时的步长h （虚

拟采样周期）应比数字控制器的实际采样周期T (=1s)小得多。为简化起见，取h=T/N=T/100=0.01T=0.01s 。利用MATLAB 控制系统工具箱提供的将连续系统转换成离散系统的函数c2d ，把连续状态空间模型(2)变换为离散状态空间模型。

离散程序如下（程序1）：

clear;

h=0.01; A=[0 0;1 -1]; B=[10;0];

[G,H]=c2d(A,B,h)

运行后的结果为：

即：

0(())0.010.99T ??==????

G Φ （3） 0.1(())0.0005T ??

==?

H Γ （4）故连续系统被控对象（2）的等价离散化状态方程为：

[]112212(1)()100.1()(1)()0.010.990.0005()()01()x k x k u k x k x k x k y k x k ?+????????

=+?????????

+????

??????

?=???

???

（5）

根据上述条件，采样控制系统数字控制器的差分方程为u k u k u k e k e k e k

=-+-+--+- (6)

()0.282(1)0.718(2)0.543()0

式中：()()()

e k r k y k

=-(7)

根据例题3.2中仿真框图分别递推求解 (5)式和 (6)式的MATLAB仿真程序：

程序2如下：

clear

G=[1 0;0.01 0.99];

H=[0.1;0.0005];c=[0 1]; % 连续被控对象的离散化状态方程的系数阵

h=0.01;T=1; % 设定内循环步长h=0.01,而外循环则以采样周期T=0.1为步长N=round(T/h); % 在一采样周期内连续被控对象的离散化状态方程递推N次(内循环) TF=15; % 设定总仿真时间为15s

M=round(TF/T); % 数字控制器的差分方程递推M次(外循环)

x=[0;0];

u=zeros(1,M+2);

e=zeros(1,M+2);

u(1)=0;

u(2)=0;

t=0;

xt=x;

for i=1:M % 外循环

y=c*x;

r(i)=i;

e(i+2)=r(i)-y;

u(i+2)=0.282*u(i+1)+0.718*u(i)+0.543*e(i+2)-0.471*e(i+1)+0.0999*e(i); % 外循环中递推求数字控制器在实际采样时刻的输出(步长为T)

for j=1:N % 内循环

x=G*x+h*u(i+2); % 内循环中递推求受控对象状态响应(步长为h)

xt=[xt,x]; % yt为记载各步状态响应的矩阵

t=[t,j*h+(i-1)*T]; % t为记载各采样(kT)时刻的行向量(与yt对应)

end

x2t=xt(2,:);

plot(t,t,':k',t+T,x2t,'k');

legend('r', 'y');

grid;

xlabel('time(s)');

title('双重循环法仿真程序的运行结果');

(2). 分别运行双重循环法的仿真程序和Simulink模型，观察纪录系统动态性能的变化。

1) 运行双重循环法的仿真程序结果如下所示：

2)运行Simulink模型结果如下图所示：

进行对比发现，两种方法结果基本相同。双重循环法通用性较强，不仅可得到控制系统的输出值，还可得到被控对象内部状态变量的响应；也可用于被控对象中含有典型非线性环节的非线性系统的仿真。克服了差分方程递推求解法

不能计算被控对象的内部状态变量的响应特性，对被控对象含有非线性环节的情况也不适用的局限性。

1) 更改只需改Discrete Transfer Fcn 参数即可，Simulink模型为：输出结果如下：

2)双重循环法：

改变数字控制器后，连续系统离散化模型是不变的，只需将控制系统差分方程改写即可：=-+-+--+-（7）u k u k u k e k e k e k

()0.407(1)0.593(2)0.383()0.365(1)0.825(2)

重新编写双重循环仿真程序如下(程序3)：

clear

G=[1 0;0.01 0.99];

H=[0.1;0.0005];c=[0 1]; % 连续被控对象的离散化状态方程的系数阵

M=round(TF/T); % 数字控制器的差分方程递推M次(外循环)

x=[0;0];

u=zeros(1,M+2);

e=zeros(1,M+2);

u(1)=0;

u(2)=0;

t=0;

xt=x;

for i=1:M % 外循环

y=c*x;

r(i)=i;

e(i+2)=r(i)-y;

u(i+2)=0.407*u(i+1)+0.593*u(i)+0.383*e(i+2)-0.365*e(i+1)+0.0825*e(i);

% 外循环中递推求数字控制器在实际采样时刻的输出(步长为T)

for j=1:N % 内循环

x=G*x+h*u(i+2); % 内循环中递推求受控对象状态响应(步长为h)

xt=[xt,x]; % yt为记载各步状态响应的矩阵

t=[t,j*h+(i-1)*T]; % t为记载各采样(kT)时刻的行向量(与yt对应)

end

x2t=xt(2,:);

plot(t,t,':k',t+T,x2t,'k'); legend('r', 'y');

grid;

xlabel('time(s)');

title('“无波纹”双重循环法仿真结果');

程序运行结果输出如下所示：
