山东工商学院计算机仿真及应用实验报告
实验七 MATLAB的基本应用(二)及Simulink仿真
（验证性实验）
学院：
专业班级：
实验时间：
学号：
姓名：
一、实验目的
1、掌握连续信号的仿真和傅里叶分析方法
2、掌握连续系统的分析方法（时域分析法，拉氏变换法和傅里叶分析法）；
3、掌握离散信号的仿真和分析运算方法
4、掌握离散系统的分析方法（时域分析法）；
5、掌握符号运算方法；
6、掌握Simulink仿真工具；
二、实验原理
1、连续信号的仿真和分析法，参考教材第6.1节，重点：
单位冲激信号的仿真方法；单位阶跃信号的仿真方法；复指数信号的仿真方法
2、连续系统的分析方法，参考教材第6.1节，重点：
例6.2，LTI系统的零输入响应的求解方法；
例6.3，LTI系统的冲激响应的求解方法
例6.5，LTI系统的零状态响应的求解方法
例6.6，系统中有重极点时的计算
3、系统的频域分析方法，参考教材第6.2节，重点：
例6.7，方波分解为多次正弦波之和
例6.8：全波整流电压的频谱
例6.10：调幅信号通过带通滤波器
例6.12：用傅里叶变换计算滤波器的响应和输出
4、离散信号的仿真和分析法，参考教材第6.3节，7.1节，重点：
单位脉冲序列impseq，单位阶跃序列stepseq
例7.1：序列的相加和相乘
例7.2：序列的合成与截取
例7.3：序列的移位和周期延拓运算
三、实验内容（包括内容，程序，结果）
以自我编程练习实验为主，熟悉各种方法和设计，结合课堂讲授，实验练习程序代码。
1、根据教材第6.1节的内容，练习连续信号和系统的时域分析和拉氏变换方法。
q602
clear,clc
a=input('输入分母系数向量a=[a1,a2,...]= ');
n=length(a)-1;
Y0=input('输入初始条件向量Y0=[y0,Dy0,D2y0,...]= ');
p=roots(a);V=rot90(vander(p));c=V\Y0';
dt=input('dt= ');tf=input('tf= ');
t=0:dt:tf;y=zeros(1,length(t));
for k=1:n y=y+c(k)*exp(p(k)*t); end plot(t,y),grid hold on
输入分母系数向量a=[a1,a2,...]= [3 5 7 1] 输入初始条件向量Y0=[y0,Dy0,D2y0,...]= [1 0 0] dt= 0.2 tf= 8
Warning: Imaginary parts of complex X and/or Y arguments ignored. > In q602 at 9
输入分母系数向量a=[a1,a2,...]= [3 5 7 1] 输入初始条件向量Y0=[y0,Dy0,D2y0,...]= [0 1 0] dt= 0.2 tf= 8
Warning: Imaginary parts of complex X and/or Y arguments ignored. > In q602 at 9
输入分母系数向量a=[a1,a2,...]= [3 5 7 1] 输入初始条件向量Y0=[y0,Dy0,D2y0,...]= [0 0 1] dt= 0.2 tf= 8
Warning: Imaginary parts of complex X and/or Y arguments ignored. > In q602 at 9
1
2
3
4
5
6
7
8
00.10.20.30.40.50.60.70.80.9
1
q603
clear,clc
a=input('多项式分母系数向量a= ');
b=input('多项式分子系数向量b= ');
[r,p]=residue(b,a),
disp('解析式h(t)=r(i)*exp(p(i)*t)')
disp('给出时间数组t=[0:dt:tf]')
dt=input('dt= ');tf=input('tf= ');
t=0:dt:tf;
h=zeros(1,length(t));
for i=1:length(a)-1 h=h+r(i)*exp(p(i)*t); end plot(t,h),grid
多项式分母系数向量a= poly([0 -1+2i -1-2i -2 -5]) 多项式分子系数向量b= [8 3 1]
r =
0.6200
0.1300 - 0.3900i
0.1300 + 0.3900i
-0.9000
0.0200
p =
-5.0000
-1.0000 + 2.0000i
-1.0000 - 2.0000i
-2.0000
解析式h(t)=r(i)*exp(p(i)*t)
给出时间数组t=[0:dt:tf]
dt= 0.2
tf= 8
012345678
-0.15
-0.1-0.0500.050.10.150.2
0.25
2、 根据教材第6.2节练习傅里叶分析方法。
q607
t =0:.01:2*pi;
y =sin(t);plot(t,y),figure(gcf),pause y =sin(t) + sin(3*t)/3;plot(t,y), pause
y =sin(t) + sin(3*t)/3 + sin(5*t)/5 + sin(7*t)/7 + sin(9*t)/9;plot(t,y) z= zeros(10, max(size(t)));x = zeros(size(t)); for k=1:2:19
x= x + sin(k*t)/k;y((k+1)/2, : )=x; end
pause,figure(1),plot(t,y(1:9, : )),grid line([0,pi+0.5],[pi/4,pi/4]) text(pi+0.5,pi/4,'pi/4') halft=ceil(length(t)/2);pause,
figure(2),mesh(t(1:halft),[1:10],y(:, 1:halft)
1
2
3
4
5
6
7
-1-0.8-0.6-0.4-0.200.20.40.60.810
1
2
3
4
5
6
7
-1-0.8-0.6-0.4-0.200.20.40.60.81
1
2
3
4
5
6
7
-1-0.8-0.6-0.4-0.200.20.40.60.810
1
2
3
4
5
10
00.20.40.60.81
q609
clear, format compact L=0.4;C=10e-6;R=200; Um=100;w1=100*pi;
N=input('需分析的谐波次数2N= '); n=1:N/1;w=[eps,2*n*w1];
Us = 4*Um/pi*[0.5,-1./(4*n.^2-1)]; z1=j*w*L;z2=1./(j*w*C);z3=R; z23=z2.*z3./(z2+z3); UR=Us.*z23./(z1+z3) UR =
Columns 1 through 6
63.6620 - 0.0000i 3.6951 +16.0354i 0.8430 + 0.7970i 0.2077 + 0.1185i 0.0711 + 0.0294i 0.0302 + 0.0099i Columns 7 through 11
0.0149 + 0.0040i 0.0081 + 0.0019i 0.0048 + 0.0010i 0.0030 + 0.0005i 0.0020 + 0.0003i
谐波次数谐波幅度谐波相移
0 63.6620 -0.0000
2.0000 16.4556 77.0238
4.0000 1.1601 43.3940
6.0000 0.2391 29.7121
8.0000 0.0769 22.5035
10.0000 0.0318 18.0861
12.0000 0.0154 15.1100
14.0000 0.0083 12.9713
16.0000 0.0049 11.3613
18.0000 0.0031 10.1058
20.0000 0.0020 9.0997
disp(' 谐波次数谐波幅度谐波相移 ');
disp([2*[0,n]',abs(UR)',angle(UR)'*180/pi])
3、根据教材第6.3节的内容，练习离散信号和系统的时域分析方法。q613
clear,n0=0;nf=10;ns=3;
n1=n0:nf;x1=[zeros(1,ns-n0),1,zeros(1,nf-ns)];
n2=n0:nf;x2=[(n1-ns)>=0];
n3=n0:nf;x3=exp((-0.2+0.5j)*n3);
subplot(2,2,1),stem(n1,x1);title('单位脉冲序列')
subplot(2,2,2),stem(n2,x2);title('单位阶跃序列')
subplot(2,2,3),stem(n3,real(x3));line([0,10],[0,0])
title('复指数序列'),ylabel('实部')
subplot(2,2,4),stem(n3,imag(x3));line([0,10],[0,0])
ylabel('虚部')
510
00.20.40.60.81单位脉冲序列
5
10
00.2
0.40.60.81单位阶跃序列
5
10
-0.5
0.51复指数序列
实部
5
10
-0.2
0.20.40.6虚部
4、 根据教材第9.1节的内容，以及表9.1，练习符号运算。
5、 根据教材第9.2节练习Simulink 方法。
Inductive current chopping by an ideal switch
Continuous
Vs=120V rms 60 Hz
Timer
Stray Capacitance 50 nF
Scope2
Scope1
Rs = 50 ohm L = 1 H
Rs 1 ohm v +-
Ind. voltage
g m 1
2
Ideal Switch
?
Double click here for more info
i
+
-
Ind. current
四、实验总结与体会
用matlab解决各种信号、电路问题很方便，省去了大量的计算，提高了准确性。但是编程需要对matlab有很高的运用能力，必须多加练习。
中南大学 计算机仿真与建模 实验报告 题目：理发店的服务过程仿真 姓名：XXXX 班级：计科XXXX班 学号：0909XXXX 日期：2013XXXX
理发店的服务过程仿真 1 实验案例 (2) 1.1 案例：理发店系统研究 (2) 1.1.1 问题分析 (3) 1.1.2 模型假设 (3) 1.1.3 变量说明 (3) 1.1.4 模型建立 (3) 1.1.5 系统模拟 (4) 1.1.6 计算机模拟算法设计 (5) 1.1.7 计算机模拟程序 (6) 1实验案例 1.1 案例：理发店模拟 一个理发店有两位服务员A和B顾客随机地到达该理发店,每分钟有一个顾客到达和没有顾客到达的概率均是1/2 , 其中60%的顾客理发仅用5分钟,另外40%的顾客用8分钟. 试对前10分钟的情况进行仿真。 （“排队论”，“系统模拟”，“离散系统模拟”，“事件调度法”）
1.1.1 问题分析 理发店系统包含诸多随机因素，为了对其进行评判就是要研究其运行效率， 从理发店自身利益来说，要看服务员工作负荷是否合理，是否需要增加员工等考 虑。从顾客角度讲，还要看顾客的等待时间，顾客的等待队长，如等待时间过长 或者等待的人过多，则顾客会离开。理发店系统是一个典型的排队系统，可以用 排队论有关知识来研究。 1.1.2 模型假设 1． 60％的顾客只需剪发，40％的顾客既要剪发，又要洗发； 2． 每个服务员剪发需要的时间均为5分钟，既剪发又洗发则花8分钟； 3． 顾客的到达间隔时间服从指数分布； 4． 服务中服务员不休息。 1.1.3 变量说明 u ：剪发时间（单位：分钟），u=5m ； v: 既剪发又理发花的时间（单位：分钟），v=8m ； T ： 顾客到达的间隔时间，是随机变量，服从参数为λ的指数分布，（单位： 分钟） T 0：顾客到达的平均间隔时间（单位：秒），T 0＝λ 1； 1.1.4 模型建立 由于该系统包含诸多随机因素，很难给出解析的结果，因此可以借助计算机 模拟对该系统进行模拟。 考虑一般理发店的工作模式，一般是上午9：00开始营业，晚上10：00左 右结束，且一般是连续工作的，因此一般营业时间为13小时左右。 这里以每天运行12小时为例，进行模拟。 这里假定顾客到达的平均间隔时间T 0服从均值3分钟的指数分布， 则有 3小时到达人数约为603 603=?人， 6小时到达人数约为1203 606=?人， 10小时到达人数约为2003 6010=?人， 这里模拟顾客到达数为60人的情况。 （如何选择模拟的总人数或模拟总时间）
WEB系统开发 综合实验报告 题目红尘客栈网上订房页面 专业计算机科学与技术（信息技术及应用） 班级计信2班 学生蒋波涛 重庆交通大学 2013年
目录 一、设计目的 (3) 二、设计题目 (3) 三、结构设计 (3) 四、技术分析 (4) 五、设计过程 (7) 六、实验心得 (10) 七、实验总结 (11)
一、设计目的 在Internet飞速发展的今天，互联网成为人们快速获取、发布和传递信息的重要渠道，它在人们政治、经济、生活等各个方面发挥着重要的作用。因此网站建设在Internet 应用上的地位显而易见，它已成为政府、企事业单位信息化建设中的重要组成部分，从而倍受人们的重视。我们当代大学生更是离不开网络给我们带来的好处与便利.但是,我们成天浏览的网站网页到底是如何制作的呢?我想这一点很多同学都没有去深究过.所以,这学期我选择了”web网页设计”这门课, 本课程的设计目的是通过实践使同学们经历网页制作的全过程. 通过设计达到掌握网页设计、制作的技巧。 了解和熟悉网页设计的基础知识和实现技巧。根据题目的要求，给出网页设计方案，可以按要求，利用合适图文素材设计制作符合要求的网页设计作品。 熟练掌握Photoshop cs3、Dreamweaver cs等软件的的操作和应用。增强动手实践能力，进一步加强自身综合素质。学会和团队配合，逐渐培养做一个完整项目的能力。 二、设计题目 《红尘客栈》 三、结构设计 选定主题，确定题目之后，在做整个网站之前对网站进行需求分析。首先，做好需求调研。调研方式主要是上网查阅资料，在图书馆里翻阅相关书籍。 然后，调研结束之后对整个网站进行功能描述，并对网站进行总体规划，接着逐步细化。 我们选做的主题是个人主页，并且选定题目为“红尘客栈”，其目的是做一个简单的网站，介绍酒店概况，提供一定的资讯信息。 四、技术分析 (一)建立布局 在这次的网页设计中用到大量的布局，所以怎么样建立布局是关键。Dreamweaver cs3是大多数人设计网页的称手兵器，也是众多入门者的捷径。特别是其在布局方面的出色表现，更受青睐。大家都知道，没有表格的帮助，很难组织出一个协调合理的页面。 1.点击“ALT+F6”键，进入布局模式，插入布局表格。建立一个大概的布局。 2.使用背景图片：选中该项，按浏览可以插入一幅准备好的图片作为表格的背景，因为图片是以平铺的形式作为表格背景，所以表格大小和图片尺寸都要控制好。 （二）网页中的图像

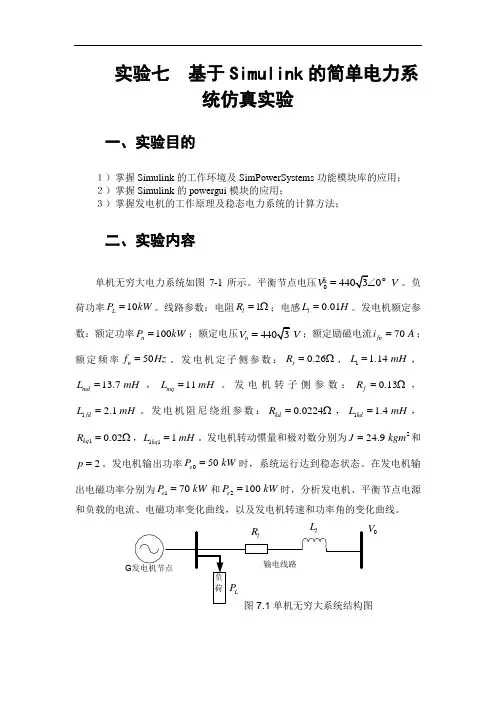

实验七 基于Simulink 的简单电力系统仿真实验 一． 实验目的 1) 熟悉Simulink 的工作环境及SimPowerSystems 功能模块库； 2) 掌握Simulink 的的powergui 模块的应用； 3) 掌握发电机的工作原理及稳态电力系统的计算方法； 4）掌握开关电源的工作原理及其工作特点； 5）掌握PID 控制对系统输出特性的影响。 二．实验内容与要求 单机无穷大电力系统如图7-1所示。平衡节点电压0 44030 V V =∠? 。负荷功率10L P kW =。线路参数：电阻1l R =Ω；电感0.01l L H =。发电机额定参数：额定功率100n P kW =；额定电压440 3 n V V =；额定励磁电流 70 fn i A =；额定频率50n f Hz =。发电机定子侧参数：0.26s R =Ω， 1 1.14 L mH =，13.7 md L mH =，11 mq L mH =。发电机转子侧参数：0.13f R =Ω，1 2.1 fd L mH =。发电机阻尼绕组参数：0.0224kd R =Ω， 1 1.4 kd L mH =，10.02kq R =Ω，11 1 kq L mH =。发电机转动惯量和极对数分别 为224.9 J kgm =和2p =。发电机输出功率050 e P kW =时，系统运行达到稳态状态。在发电机输出电磁功率分别为170 e P kW =和2100 e P kW =时，分析发电机、平衡节点电源和负载的电流、电磁功率变化曲线，以及发电机转速和功率角的变化曲线。
