20L旋蒸瓶参数：1、瓶颈8.0 cm
2、瓶体总高43.0 cm
3、法兰厚度10.0 mm
4、法兰口斜角长度12.7 mm
5、法兰口倒角长度2.0 mm
6：法兰斜坡高10mm，倒角高1mm左右。
7：法兰口外径15mm.
8,法兰内径12mm
三效减压强制循环蒸发设备 操 作 说 明 书
目录 一、设备简介....................................................................... - 3 - 二、设备工艺介绍 ............................................................... - 6 - 三、操作规程....................................................................... - 8 - 四、故障分析..................................................................... - 13 - 附图： 工艺流程图
1、设备生产厂家：陕西长城长食品工业有限公司 2、设备名称：三效卧式强制循环蒸发器 3、设备型号：SWQZ-Ⅲ-1500型 4、设备参数
6、设备特性简介 （1）加热室 各效加热室均采用卧式安装，管程均进行分段排布，总体物料流向为混流（有效的降低了强制循环泵所需的流量扬程从需降低了泵的功率）。各效效体上部均装有不凝汽管路，不凝汽管口装置节流垫片，可调节各效真空度与温度，这样可有效的保证各效真空度与温度达到技术参数表所标数据。各效均装置冷凝水管口。 （2）分离器 各效分离器上均装置真空表、温度计与灯孔视镜，时时观测各效真空、温度与物料蒸发状态；各效下部出料口均装置防旋装置。（3）预热器 预热器为列管式预热器，卧式安装。预热器热源利用各效加热室与物料换热产生的二次蒸汽，可有效的节省了蒸汽耗量，提高了热源的利用率；预热器因安装于三效分离器与冷凝器之间，在预热物料的同时对二次蒸汽进行冷凝，降低了冷凝器的负担并降低了冷却用水量。 （4）冷凝器 冷凝器为间接表面接触式冷凝器，卧式安装。以温度相对较低的冷却水在冷却管内冷却在管外的流动可凝气体，冷凝后的冷凝水下降至冷凝器底部后，用冷凝水泵抽出，不存在与冷却水的混合，杜绝了二次污染。
蒸发器设计计算 已知条件：工质为R22，制冷量kW 3，蒸发温度C t ?=70，进口空气的干球温度为C t a ?=211，湿球温度为C t b ?=5.151，相对湿度为34.56=φ％；出口空气的干球温度为C t a ?=132，湿球温度为C t b ?=1.112，相对湿度为80=φ％；当地大气压力Pa P b 101325=。 （1）蒸发器结构参数选择 选用mm mm 7.010?φ紫铜管，翅片厚度mm f 2.0=δ的铝套片，肋片间距 mm s f 5.2=，管排方式采用正三角排列，垂直于气流方向管间距mm s 251=，沿 气流方向的管排数4=L n ，迎面风速取s m w f /3=。 （2）计算几何参数 翅片为平直套片，考虑套片后的管外径为 mm d d f o b 4.102.02102=?+=+=δ 沿气流方向的管间距为 mm s s 65.21866.02530cos 12=?=?= 沿气流方向套片的长度为 mm s L 6.8665.21442=?== 设计结果为 mm s L 95.892565.2132532=+?=+= 每米管长翅片表面积： f b f s d s s a 100042221? ??? ?? -?=π ()5 .21000 4.10414.36 5.212522???? ???-??= m m 23651.0=
每米管长翅片间管子表面积： f f f b b s s d a ) (δπ-= ()5 .21000 2.05.24.1014.3? -??= m m 203.0= 每米管长总外表面积： m m a a a b f of 23951.003.03651.0=+=+= 每米管长管内面积： m m d a i i 2027.0)20007.001.0(14.3=?-?==π 每米管长的外表面积： m m d a b b 2003267.00104.014.3=?==π 肋化系数： 63.14027 .03951 .0== = i of a a β 每米管长平均直径的表面积： m m d a m m 2 02983.020086 .00104.014.3=?? ? ??+?==π （3）计算空气侧的干表面传热系数 ①空气的物性 空气的平均温度为 C t t t a a f ?=+=+= 172 13 21221 空气在下C ?17的物性参数 3215.1m kg f =ρ

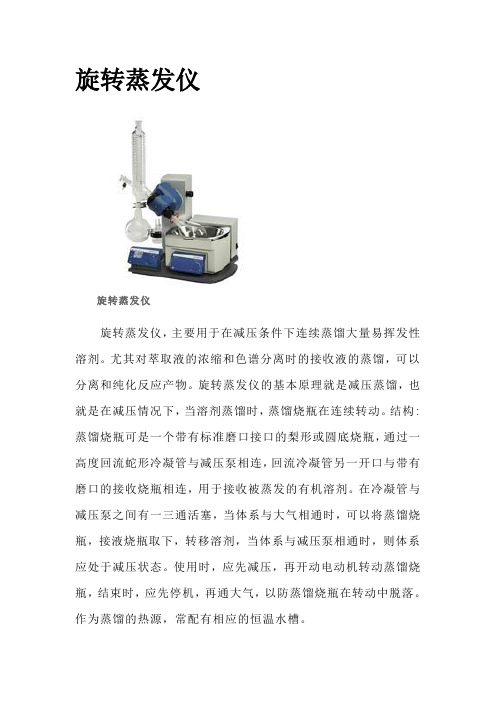

旋转蒸发仪使用方法与注意事项 旋转蒸发仪主要用于在减压条件下连续蒸馏大量易挥发性溶剂，例如蒸馏萃取液和色谱分离时的接收液。旋转蒸发仪的基本原理就是蒸馏烧瓶在连续转动下的减压蒸馏。作为蒸馏的热源，常配有相应的恒温水槽。 使用方法： 1.打开低温冷却液循环泵。注意按电源键后再按下制冷键，降到所需温度后开循环。 2.打开水泵循环水。 3.装上蒸馏烧瓶并用夹子固定好。打开真空泵，待有一定真空后开始旋转。 4.调节蒸馏烧瓶高度、旋转速度，设定适当水浴温度。 5.蒸完先停止旋转，再通大气，然后停水泵，最后再取下蒸馏烧瓶。 6.停低温冷却液循环泵，停水浴加热，关闭水泵循环水，倒出接收瓶内溶剂，洗干净缓冲球，接收瓶。 注意事项: 1.使用时要先抽小真空（约至0.03MPa），再开旋转，以防蒸馏烧瓶滑落；停止时，先停旋转，手扶蒸馏烧瓶，通大气，待真空度降到0.04MPa左右再停真空泵，以防蒸馏瓶脱落及倒吸。 2.各接口，密封面，密封圈及接头安装前都需要涂一层真空脂. 3.加热槽通电前必须加水,不允许无水干烧. 4.如真空度太低注意检查各接头，真空管，玻璃瓶的气密性。 5.旋蒸对空气敏感物质时，在排气口接一氮气球，先通一阵氮气，排出旋蒸仪内空气，再接上样品瓶旋蒸。蒸完放氮气升压，再关泵，然后取下样品瓶封好。 6.若样品粘度很大，应放慢旋转速度，最好手动缓慢旋转，以能形成新的液面利于溶剂蒸出。 旋转蒸发器的使用方法：先手动旋转升降螺旋，顺时针拧降到最低~
连接旋蒸瓶并用夹子夹紧~打开开关~调节转速至100左右（转速在60~150之间）即可~调节温度至40度左右，待温度稳定后再调高温度至60度左右~取出旋蒸液后放于烘箱内烘干（整个过程大概一个小时）
*************有限公司 三效蒸发结晶装置 操作说明书 一、安全事项 警告： 1.本装置电气控制柜内部严禁进水或受潮。 2.操作人员必须严格按照本公司所提供的操作说明操作。 3.操作人员必须具备基本的电气常识和机械常识，并经过培训考核合格后才能操作。 4.严禁在无介质的状态下运转本装置。 5.严禁在介质蒸发干后，继续运转。 6.操作人员在操作之前应该注意到本装置的警示标志。 7.本装置安装有报警装置，一旦发现异常，立刻按照程序处理。 安全注意事项 1.请牢记停止开关的位置，以便出现异常时可以立即停机； 2.无论进行何种保养，检查，调整，请务必关闭机台及主开关； 3.停电时请关闭主电源开关。 安全标志 1.在机台上必要的地方张贴防止事故的警告等的安全标志，并请务必遵守标志中显 示的注意事项； 2.请勿剥除机台上所附的警告等安全标志，若标志丢失或因污损等原因使其无法辩 认时，请与本公司联系并设法替换。 二、设备基本组成 详见三效蒸发装置竣工图（PID图）。
三、操作说明 开车前的检查、准备工作： 1.操作人员必须事先经过培训后才能操作该设备，并遵循操作说明书的要求； 2.检查设备各法兰，阀门，管道有没有漏气，漏水的现象； 3.检查各泵的油位是否充足，应在二分之一处； 4.启动密封水泵，保证各泵有充足的冷却密封水供应； 5.提前确认相关连接部分，蒸汽系统、冷却水系统、配电室等，蒸汽、电、冷却水、 原水正常情况下开车； 6.开机前确保主电源正常，设备电源在接通状态。所有阀门在设定的开关状态，仪 表正常工作； 7.开机前确认浓缩装置原水池液位，浓缩装置物料槽在高液位时可以进行处理。如 不在设定液位时，需要处理，必须随时掌握处理进度； 8.本设备实现自动化，执行一键开机运行，设备按设置程序自动运行。 自动时，执行以下操作： 1.首次启动时需要往真空泵补水，。若真空泵之前有运行过，则无需再次补水。 此操作只需打开手动补水阀，补水完成请关闭手动补水阀。 2.真空泵的冷却是通过真空泵内循环的水循环冷却，系统启动首先启动冷却水循环 泵，开机前请检查确定冷却塔循环泵选择开关却换到自动状态，打开冷却水管路 手动阀。 3.真空泵确认正常后，触摸屏的选择开关切换到自动状态。 4.进料泵为一备一用，启动前确认进料手动阀是否打开，触摸屏的选择开关切换到 自动状态，根据原液槽和一效分离器的液位许可，两个液位都许可时，自动启动。 5.一效进料电动阀是进料泵的出口电动阀，一效进料阀选择开关切换到自动状态后， 进料泵才可以切换到自动状态。二效、三效进料阀选择开关切换到自动状态后，在分离器液位为L以下时自动打开，补充物料到H液位。 6.强制循环泵是密闭循环泵，密封需要自来水冷却，机封冷却水电磁阀控制冷却自 来水，机封冷却水电磁阀选择开关切换到自动状态，确认完冷却水电磁阀后，强 制循环泵选择开关切换到自动状态。 7.一效出料泵也是密封循环泵，机封需要自来水冷却。系统启动后一直启动状态，
旋转蒸发系统验证方案验证文件编号： 验验证时间： 证地点: 2014年11月
目录 1.引言 1.1概述 1.2验证小组成员 1.3验证方案起草 1.4验证方案审核 1.5验证方案批准 1.6验证方案实施日期 2.验证目的 3.验证内容 3.1预确认（DQ） 3.1.1供应商的资格和服务 3.1.2设备使用材质和结构 3.1.3 需要的性能参数，能达到要求压力、温度3.2回顾性安装确认（IQ） 3.2.1 随机技术资料 3.2.2仪器仪表检验确认 3.3运行确认 3.3.1启动前检查 3.3.2运行确认 3.4旋转蒸发仪稳定性性能确认 3.4.1确认内容与方法： 3.4.2将测定结果填入性能确认相应记录表中 3.4.3整个系统稳定性评价标准 4.验证结果及分析评价 5.批准 6.再验证周期 7.附件
1.引言 1.1概述 本公司所用旋转蒸发系统由旋转蒸发仪（Z-20）、循环水式真空泵（Z301）、高低温一体循环机（LR-100）组成。主要用于洛氟普啶合成过程中反应液浓缩工艺步骤。 2验证目的 按照GMP的要求，需要对该设备进行安装确认、运行和性能确认，通过该设备的验证，检查设备的规格、型号是否符合设计要求，设备的安装质量是否符合该设备正常运行的基本条件，辅助设施的布置是否合理、可靠、安全等，设备的生产能力是否既能满足生产需要，又能符合工艺要求。
3验证内容 3.1预确认（DQ） 单项结论： 检查人日期年复核人日期年月 月 日 日
单项结论： 检查人 日期 年 复核人 日期 年 3.1.3 需要的性能参数，能达到要求压力、温度 月 月 日 日 该设备安装于本公司一车间合成岗位，结构简单，操作方便，物料能全部 排出，运行过程中噪声不会使人感到不适，且与采用的厂房、设施匹配。 单项结论： 检查人 日期 年 复核人 日期 年 月 月 日 日
文件编号：TP-AR-L1915 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 三效蒸发器操作规程正 式样本
三效蒸发器操作规程正式样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 1. 工艺要求 1.1 产出合格的水； 1.2 达到废液浓缩要求； 1.3 做好液体平衡工作，控制处理量、接收量、 排放量平衡； 2．岗位任务 接收精冶工段、化验室废水，利用炉前岗位蒸汽 热能，通过本岗位设备，将废液中水利用蒸发冷凝分 离出回用，浓缩后废液再处理的工艺。 3. 开、停车程序及注意事项 3.1 开车前准备
3.1.1 确认在试水过程中出现问题的设备均已检修完毕，通知公用工程准备开车；检查所有放空、放净、取样、冲洗阀门均处于关闭状态。 3.1.2. 协调前工段操作人员准备向本工段进料。 3.1.3. 检查一次水已经供至车间，各用水点排气完毕，水质无明显的铁锈及杂物。 3.1. 4.打开各泵的机械密封冷却水的阀门，机械密封不能在无冷却液的情况下运转。 3.1.5.检查循环冷却水供水压力(0.4MPaG)，打开间接冷凝器（E05）进口管线CWS01阀门和出口管线CWR01阀门，并调整阀门开度，检查循环冷却水上水压力(PG05)、温度(TG05)及回水温度(TG06)仪表示参数是否准确。 3.2 上料
旋转蒸发仪常见问题及解决办法 旋转蒸发仪是我们实验室最常用的设备，那么使用过程中出现问题如何解决呢，看到以下几段话，想必大家都能快速了解是哪方便面出现故障以及如何解决它们！ 一.电机飞车（只有最高速） 故障现象 1.检查测速发电机线圈是否断路，用万用表量七芯插头“1、2”脚（插头对正槽两边）正常电阻400Ω左右。 2.发电机线圈与外壳短路。 3.发电机磁环不转。 4.发电机磁环破碎。 解决办法 1.发电机断路，更换线圈或接通断路点。 2.松开电机后端发电机盖排除短路。 3.拧紧M5螺母。 4.更换发电机磁环。 二.电机发热 故障现象 1.电机温升（外壳温度—室温） △T≤40℃属正常。 2.△T＞40℃按右对策处理。 3.扁平其显示部闪亮，表示电机电流超负荷，按右对策2处理。
1.不必处理，可继续使用。 2.减小搅拌浆翼，减轻负荷。 ②适当提高转速，使用中速。 ③避开旋转共振点。 ④排出机械部分非正常阻力。 ⑤对密封润滑部分做保养。 三.真空抽不上 故障现象 1.容器内有溶剂，受饱和蒸汽压限制。 2.真空泵能力下降。 3.真空皮管，接头松动，真空表具泄漏。 4.仪器作保压试验，在没有任何溶剂的情况下，关断所有外部阀门和管路，保压一分钟，真空表指针应不动，表示气密性良好，反之见右。 5.放料阀、压控阀内有杂物。 6.玻璃破损。 解决办法 1.放空溶剂，空瓶试。 2.真空泵换油（水），清洗检修。 3.沿真空管路逐段检查、排除。 4. ①重新装配，玻璃磨口擦洗干净，涂真空硅脂，法兰口对齐拧紧。 ②更换失效密封圈。
6.更换或修复。 四.浴锅不加热 故障现象 1.浴锅无数显。 2.温控仪中“OUT”或“ON”绿色指示灯亮不加热。 3.浴温低于设定温度时，温控仪中“OUT”或“ON”绿色指示灯不亮。 4.温控仪上显示“OVER”或“000”。 解决办法 1.检查电源220V。 2.换加热圈。 换固态继电器或继电板。 3.换温控仪。 4.检查探头接线或更换探头。 五.浴锅冲温 故障现象 1.浴温高于设定温度时，温控仪中“OUT”或“ON”绿色指示灯不灭。（1-2℃属正常） 2.温控仪中“OUT”或“ON”绿色指示灯已灭，仍继续加热。 3.数显浴温远远低于实际浴温。 解决办法 1.换温控仪。
操作规程编号：YTO-FS-PD173 旋转蒸发仪安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
旋转蒸发仪安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1. 总则： 1.1. 目的： 为了安全使用旋转蒸发仪，加强在工作中的安全操作，保障公司人员及设备安全，本文通过制定一系列行为规定来指导岗位员工安全作业。 1.2. 范围： 本规程适用于公司使用旋转蒸发仪的工作场所。 1.3. 定义： 安全操作规程：指保障安全生产的一系列管理办法和行为规定，内容主要是指导操作人员在作业过程中如何正确操作，避免各类事故的发生，保障操作人员安全。 2. 风险辨识分析： 本岗位存在的主要风险有火灾、爆炸、中毒、烫伤等。 3. 使用操作步骤： 3.1. 旋转蒸发仪使用工作前准备： (1) 打开冷却水开关、制冷、循环。
中南民族大学 化工专业课程设计 学院：化学与材料科学学院 专业：化学工程与工艺年级：2011级题目:KNO3水溶液三效蒸发工艺设计 学生姓名：888 学号：888888 指导教师姓名：888 职称: 教授 2014年12 月29 日
化工专业课程设计任务书 设计题目：KNO 水溶液三效蒸发工艺设计 3 设计条件： 1.年处理能力为7.92×104 t/a KNO3水溶液； 2.设备型式中央循环管式蒸发器； 3.KNO3水溶液的原料液浓度为8%，完成液浓度为48%，原料液温度为20℃，比热容为3.5kJ/(kg. ℃)； 4.加热蒸汽压力为400kPa（绝压），冷凝器压力为20kPa(绝压)； 5.各效加热蒸汽的总传热系数：K1=2000W/（m2?℃）；K2=1000W/（m2?℃）；K3=500W/（m2?℃）； 6.各效加热蒸汽的冷凝液均在饱和温度下排出。各效传热面积相等，并忽略浓缩热和热损失，不计静压效应和流体阻力对沸点的影响； 7.每年按300天计，每天24小时运行； 设计任务： 1.设计方案简介：对确定的工艺流程进行简要论述。 2.蒸发器和换热器的工艺计算：确定蒸发器、换热器的传热面积。 3.蒸发器的主要结构尺寸设计。 4.主要辅助设备选型，包括气液分离器及换热器等。 5.绘制KNO3水溶液三效蒸发装置的流程图及蒸发器设备工艺简图、。 姓名： 班级：化学工程与工艺专业 学号： 指导教师签字：
目录 1 概述 (1) 1.1 蒸发简介 (1) 1.2 蒸发操作的分类 (1) 1.3 蒸发操作的特点 (4) 1.4蒸发设备 (4) 2设计条件及设计方案说明 (5) 2.1设计方案的确定以及蒸发器选型 (5) 2.2工艺流程简介 (6) 3. 物性数据及相关计算 (7) 3.1蒸发器设计计算 (7) 3.1.1估计各效蒸发量和完成液浓度 (8) 3.1.2 估计各效蒸发溶液的沸点和有效总温度差 (8) 3.1.3加热蒸汽消耗量和各效蒸发水量的初步计算 (10) 3.1.4蒸发器传热面积的估算 (12) 3.1.5有效温度的再分配 (12) 3.1.6重复上述计算步骤 (13) 3.1.7计算结果 (16) 3.1.8蒸发器设备计算和说明 (17) 3.1.9 辅助设备的选择 (19) 3.2换热器设计计算 (23) 3.3管道管径的计算 (24) 4对本设计的自我评述 (24)
玻璃钢冷却塔技术手册之二（玻璃钢冷却塔性能参数） 发布者：admin 发布时间：2010-10-31 10:30:26 二、 玻璃钢冷却塔性能参数 2．1 冷却效能 部分人有一个错误的概念，就是以冷幅作为玻璃钢冷却塔效能的标准，并以着来选择合适的散热量，其实冷幅是冷却水塔运作的反映与效能是没有直接之关系。 热量是循环系统内所产生的负荷，它的单位为千卡/小时（Kcal/HR）计算公式如下： 热量=循环水流量×冷幅×比热系数 热量负荷和玻璃钢冷却塔的效能是没有直接关系，所以无论玻璃钢冷却塔的体积大小，当热量负荷和循环水流量不变而运作下，在理论上冷幅都是固定的。 若一座玻璃钢冷却塔能适合以下之条件而运作： i）出水温度为32℃及37℃ ii）循环水流量为 200L/S iii）环境湿球温度为 27℃ iv）逼近=32-27=5℃ v）冷幅=37-32=5℃ 计算其热量应为3600000Kcal/HR 此玻璃钢冷却塔也能适合以下之条件有效地运作： i）出水温度为33℃及43℃ ii）循环水流量为 200L/S iii）环境湿球温度为 23℃ iv）逼近=33-23=10℃ v）冷幅=43-33=10℃ 计算其热量应为7200000Kcal/HR
从上述举例可显示出相同玻璃钢冷却塔可在不同热量下运作，而热量的差别示极大，所以不能单靠冷幅来衡量玻璃钢冷却塔的效能。 前文提及玻璃钢冷却塔的散热量直接受环境湿球温度影响，而以上两列因环境湿球温度有差别，导致逼近不同，所以同一冷却水塔能在以上两条件下运作如常，证明玻璃钢冷却塔的效能是直接与逼近有密切关系而不能单以冷幅计算。 2．2 蒸发耗损量 当冷却回水和空气接触而产生作用，把其水温降时，部分水蒸发会引起冷却回水之损耗，而其损耗量和入塔空气的湿球温度及流量有关，以数学表达式作如下说明： 令：进水温度为 T1℃，出水温度为T2℃，湿球温度为Tw，则 *：R=T1-T2 （℃）------------（1） 式中：R：冷却水的温度差，对单位水量即是冷却的热负荷或制冷量Kcal/h 对式（1）可推论出水蒸发量的估算公式 *：E=（R/600）×100% ------------ （2） 式中：E----当温度下降R℃时的蒸发量，以总循环水量的百分比表示%，600-----考虑了各种散热因素之后确定之常数。 如：R=37-32=5℃ 则E=｛（5×100）/600｝=0.83%总水量 或e=0.167%/1℃，即温差为1℃时的水蒸发量 *：A=T2-T1 ℃ ---------- （3） 式中：A-----逼近度，即出水温度（T2）逼近湿球温度的程度℃，按热交换器设计时冷端温度差取值的惯例，宜取A≥3℃（CTI推进A≥5 oF即2.78℃）A<不是做不到，而是不合理和不经济。 2．3 漂水耗损量 漂水耗损量的大小是和玻璃钢冷却塔（是否取用隔水设施），风扇性能（包括风量、风机及风扇叶角度的调整以及它们之间的配合等），水泵的匹配以及水塔的安装质量等因素有关，通常它的耗损量是很少的，大约在冷却器水总流量的0.2%以下。 2．4 放空耗损量 由于冷却回水不断的蒸发而令其变化（使水质凝结）这凝结了的冷却回水能使整个循环系统内产生腐蚀作用及导致藻类生长，所以部分的冷却回水要定期排出，以便补充更新，而这
旋转蒸发仪 使 用 说 明 书
一、用途和特点 旋转蒸发器主要用于医药、化工和生物制药等行业的浓缩、结晶、干燥、分离及溶媒回收。其原理为：在真空条件下，恒温加热，使旋转瓶恒速旋转，物料在瓶壁形成大面积薄膜，高效蒸发。溶媒蒸发经高效玻璃冷凝器冷却，回收于收集瓶中，大大提高蒸发效率。特别适用于对高温容易分解变性的生物制品的浓缩提纯。 本公司旋转蒸发器集国内外同类产品之精华，积本公司成功实践经验，已形成2L、3L、5L、10L、20L、50L系列，产品设计循环高效、实用、经济原则。一切为用户着想。 RE-2001型特点： 1、变频调速，变频器进口，工作稳定可靠。 2、采用聚四氟乙烯和橡胶复合密封，能保持高真空度。 3、采用高效冷凝器确保高回收率。 4、旋转瓶用螺母连接，便于装卸。 5、副冷凝器与收集瓶之间装有自动切换装置。收集瓶下口装有活塞，回收溶媒十分快捷。可连续进料不停机回收物料。 6、真空系统装真空表，对低沸点物料可选择最佳工作真空度。 7、水浴锅数字恒温控制，并可上下升降。 8、结构合理，用料讲究。机械结构大量采用不锈钢和铝合金件。玻璃件全部用耐高温高硼玻璃。橡胶密封易损件全部采用新国标，便于用户采购
更换。 二、主要技术参数 旋转瓶容量：20 L 收集瓶容量：10L 旋转速度：0-110转/分(变频调速) 电机功率：250W 水浴功率：4KW 水浴升降距离：180mm 电源电压：220V50Hz 三、仪器安装 1）将机架放置在靠近水源，牢固的工作台上，如遇不平可垫 四只硬橡皮脚。 2）将电控箱立杆、电控箱安装在机架上，旋紧固定螺丝，连 接好电机五芯插头。 3）将主冷凝器固定夹安装在真空表立杆上，然后将真空表立 杆安装在机架上，固定好。 4）将导气瓶安装在机头上。 5）将副冷凝器与导气瓶连好，并用托架托住，在连接处安装
三效连续蒸发结晶器设备表 序号设备规格型号数量备注 1 预热器4套 2 一效加热室2套 3 一效分离室2套 4 二效加热室2套 5 二效分离室2套 6 三效加热室2套 7 三效分离室2套 8 冷凝水罐2台 9 冷凝器2台 10 液位自控阀6套 11 汽水分离罐4台 12 进料泵2台流量8m3/h，扬程40m，功 率5.5kw 13 出料泵2台流量3m3/h，扬程30m，功 率2.2kw 14 强制循环泵2台流量1350m3/h，扬程1.5m， 功率22kw 15 逆流泵4台流量5m3/h，扬程25m，功 率2.2kw 16 冷凝水泵2台流量8m3/h，扬程25m，功 率4kw 17 真空泵2台2SK-6，功率11kw 18 温度检测计8套 19 流量检测计2套 20 压力检测计8套 21 浓度检测计1套 22 减压阀1个 该三效蒸发结晶系统主要是为了从盐酸酸洗废液中回收氯化亚铁晶体和盐酸。工作原理主要是根据氯化氢易于挥发和易溶于水的特性，以及氯化亚铁在盐
酸溶液中溶解度的规律，采用蒸汽加热蒸发浓缩工艺，使酸洗废液中的盐酸和铁盐分离。蒸发产生的含HCl的气体经适当冷凝分离得到18%左右的热稀盐酸，可循环使用。含高浓度铁盐的酸洗废液浓缩到一定浓度后经后续工艺获取氯化亚铁的结晶体。 该三效蒸发结晶系统中，废酸原液与蒸汽的流向相反，属于逆流模式。盐酸酸洗废液在加热蒸发浓缩过程中温度较高，盐酸腐蚀性很强，采用耐高温和换热系数较高的非金属材质的石墨内衬加热室和分离室，使设备腐蚀程度大为降低，可有效延长设备的使用寿命，降低酸洗废液处理过程设备运行维护费用。 该系统结构包括有预热器1a、预热器1b、第一效加热室2、第一效分离室3、第二效加热室4、第二效分离室5、第三效加热室6、第三效分离室7、冷凝水罐8、冷凝器9、液位自控阀10、汽水分离罐11、进料泵01、出料泵02、强制循环泵03、逆流泵04、05、冷凝水泵06、真空泵07、温度检测计、流量检测计、压力检测计、浓度检测计、减压阀和管道。 预热器1所用的热源为生蒸汽冷凝水和第三效二次蒸汽，节省了原料预热的能耗，缩短了蒸发的时间，使热能的利用率得到提高。经过预热器1预热后的原液与蒸汽流向相反依次进入第三效加热室6和第三效分离室7组成的外加热循环蒸发系统、第二效加热室4和第二效分离室5组成的外加热循环蒸发系统、第一效加热室2、第二效分离室3和强制循环泵PMP03组成的外加热强制循环蒸发系统，得到氯化亚铁浓缩液。氯化亚铁浓缩液制备成的氯化亚铁晶体采用编织袋包装，便于长距离运输，可直接使用作为电镀的原料、印染的煤染剂、陶瓷的着色剂等，也可经深加工生产三氯化铁、聚合氯化铁等高效水处理药剂以及铁系颜料、铁氧体等高附加值化工产品。 生蒸汽是整个系统的初始热源，生蒸汽进入第一效加热室2前先要经过流量和P1压力检测计的检测，并且在进入系统前还需通过减压阀控制。第一效分离室3的上部设有二次蒸汽管与第二效加热室4连通，第一效加热室2下端外接了冷凝水管与预热器1a相通，利用第一效生蒸汽换热后温度较高冷凝水对废酸原液进行预热。第二效分离室5的上部设有二次蒸汽管与第三效加热室6连通，第二效加热室4下端外接了冷凝水管与汽水分离罐11a相通，通过罐11a的作用使第二效加热器4外排的冷凝水汽水分离，蒸汽进入第三效加热器6，冷凝水则最终进入冷凝水罐8。第三效分离室7的上部设有二次蒸汽管与预热器1b连通，使余热得到更充分的利用。第三效加热室6下端外接了冷凝水管与汽水分离罐11b相通，通过罐11b的作用使第三效加热器6外排的冷凝水汽水分离，蒸汽进入预热器1b，冷凝水则最终进入冷凝水罐8。最终经过三效蒸发系统蒸发出的水和氯化氢气体进入冷凝器9冷凝而成18%左右的稀盐酸，基本基本不含氯化亚铁，因而纯度较高。 如流程图所示，从盐酸酸洗废液中回收氯化亚铁浓缩液和稀盐酸的处理系统是这样实现的，分为以下物料和蒸汽—冷凝水两个流程： 1、物料流程： 废酸原液通过进料泵PMP01依次进入预热器1b和预热器1a后，再进入第三效分离室7，第三效分离室7和第三效加热室6之间之间设有往复连通管道，形成一个循环蒸发系统，当料液经过循环加热达到一定的蒸发温度后，在第三效分离室7内完成气液分离。 第三效浓缩液由逆流泵PMP05打到第二效分离室5，第二效分离室5和第二效加热器4之间设有往复连通管道，也形成一个循环蒸发系统，当料液经过循
三效浓缩蒸发器操作规程 1目的 规范员工的操作技能，提高员工的操作水平，保证设备正常运转2适用范围 适用于三效浓缩蒸发器 3编写依据：《三效浓缩蒸发器说明书》 4职责 4.1本生产岗位操作工严格按本规程执行 4.2车间负责人负责监督检查规程的严格执行，对执行情况负责5内容： 5.1准备 5.1.1确认所需浓缩物料准备足够，并处于储罐待浓缩状态 5.1.2确认锅炉所产蒸汽充足，并能满足本次生产的全过程 5.1.3确认冷却水供应充足并温度适宜，冷却塔所用设备处 于正常运行状态
5.1.4确认三效各分离器破空阀、所有泵前排污阀处于关闭状态 5.1.5确认真空泵冷却水打开适宜状态（开1/3为宜），各效 泵冷却水阀门处于开启状态，并保证各效泵冷却密封水充足，检查冷却水出口有冷水流出（在冷却水未开启前禁止开启设备） 5.1.6对所需浓缩物料打入平衡槽适量，准备浓缩 5.2开机操作 5.2.1开机顺序：真空泵一一进料泵一一一效循环泵一一二效循环泵一 一三效循环泵一一出料泵（同时打开蒸汽阀）一 —冷凝水泵 5.2.2开启真空泵，当三效分离器真空度达到0.08MPa时， 微开蒸汽主阀门，并将分气缸底部的阀门打开，排净冷凝水 （注：若此时遇情况关闭真空泵、或者真空度在0.06MPa以上时，再开启真空泵时必须先打开真空泵放气阀，待真空泵开启后放水完毕再关闭放气阀） 5.2.3观察各效真空度，当达到0.09MPa时，要微开进料泵的回流 阀，系统会自动开启进料泵，料液经预热器进入一效分离器，并观察料液流量（现定7方/小时左右），一二三效 循环泵及出料泵、冷凝水泵相续自动开启。（注：同时观察 各 分离器内是否有物料流入，若没物料流入，立即停止该效循环泵以及
RE-52系列旋转蒸发器使用说明 RE-85 一.用途: 本装置通过电子调速,使烧瓶在最合适的速度下恒速旋转,在加热恒温负压条件下,使瓶内溶液扩散蒸发,然后再冷凝回收溶媒.是生物,医药,化工,食品,高等院校和科研,实验室等单位用于浓缩,结晶,分离,回收等较为理想的必备仪器. 二.主要技术指标: 1．主机转速:0-150转/分,电子无级调速.(RE-52B:0-100转/分). 2.真空度:0.096MPa以上. 3.最大升降距离:150毫米.(RE-52B 200毫米) 4.电源:AC 220V±10%,50HZ,输入功率1KW. (RE-52B 2KW) 5.外形尺寸:370×530×750(长×宽×高).(RE-52B 550×490×730) 三.特点: 1.具有操作简便的自动上下升降装置,手触上升键主机上升,手触下降键主机下降,手离键即停,操作方便.另备有应急手轮,当升降电机发生故障时,将手轮转动,主机也能上升或下降. 2.独特密封结构和精选的密封材料,真空性能良好. 3.温度由数字显示,控制由金属探头传感器来实现,当传感器插入加热槽(水浴锅)内,水温达到予温度时会自动切断加热器电源,当水温低于予选温度时会自动接通加热电源,如此交替来控制水温,恒温.温控表拨位开关百位数必须置“O”位. 4.加热槽选用优质不锈钢制成,直径220×120毫米圆桶,加热功率为1KW,封闭式电阻加热器,锅内可装2L烧瓶旋转.(RE-52B 280×180毫米,2KW,5L烧瓶) 5.高蒸发率的立式冷凝器系统,内壁冷却水管有蛇行双回路玻璃制成.当烧瓶旋转时,溶液在内壁扩散蒸发,然后通过大孔径蒸发管进入粗直径冷凝管加快蒸发. 6.RE-52B,RE-52D选用全不锈钢材料,耐腐蚀,优质实用. 四.安装 1.安装时首先把机头角度调整,只要送开机头右边锁紧扳手即可调整,一般向右下倾斜30°左右,调节时另一只手必须托住机头,调节后必须锁紧.然后支撑固定板(14)装在机头左侧(出厂时以装好),再把竖杆在(14),螺钉暂不要拧紧. 2.主轴(1)安装:各个磨口接口及密封面,密封圈必须擦干净,安装前均需要涂一层真空脂,以防漏气.将螺母(2)先套在主轴(1)上,再把压紧圈(3)套入主轴沉割槽处(必须嵌入凹槽内),然后扦入主轴旋转套(4)内拧上螺母(2)再用小六角扳手(5)扦人机头下面小孔中寻找沉孔位再拧紧(2),【在寻找时用另一只手转动螺母(2),让扳手对准沉孔位再拧紧(2),使主轴锁住,反之则可拆下主轴】.否则旋(2)主轴旋转轴套(4)跟着转. 3.四通瓶(11)的安装:将大塑料螺母(9)先套入四通瓶颈,再把弹簧环(10)也套进瓶颈,使卡牢瓶颈放在一边,然后按安装图把密封圈座(7)套在(1)上,四氟“8. Four Fluorine. . . . . . Enclose seats in type”圈座(8)套在(1)上,最后把四通瓶上的大螺母拧入机头. 4.冷凝瓶(16)的安装:先套上不锈钢支撑夹圈(18),把(16)扦人(11)口上,并转动一下使接口接触紧密,此时(18)套入竖杆(15)中,调整位置后将(14)螺丝拧紧.上端口装抽真空接头(17). 5.加料管(12)与放气开关(13)出厂时已经装在一起,转动手柄90度能起到关闭或开通作用,最后安装蒸发器瓶和收液瓶,并用夹子夹紧. 安装示意图: 1.主轴 2.塑料螺母 3.压紧圈 4.主轴旋转套 5.内六角扳手
*************有限公司三效蒸发结晶装置 操作说明书 第1页共9页
一、安全事项 警告： 1.本装置电气控制柜内部严禁进水或受潮。 2.操作人员必须严格按照本公司所提供的操作说明操作。 3.操作人员必须具备基本的电气常识和机械常识，并经过培训考核合格后才能操作。 4.严禁在无介质的状态下运转本装置。 5.严禁在介质蒸发干后，继续运转。 6.操作人员在操作之前应该注意到本装置的警示标志。 7.本装置安装有报警装置，一旦发现异常，立刻按照程序处理。 安全注意事项 1.请牢记停止开关的位置，以便出现异常时可以立即停机； 2.无论进行何种保养，检查，调整，请务必关闭机台及主开关； 3.停电时请关闭主电源开关。 安全标志 1.在机台上必要的地方张贴防止事故的警告等的安全标志，并请务必遵守标志中显示的注 意事项； 2.请勿剥除机台上所附的警告等安全标志，若标志丢失或因污损等原因使其无法辩认时， 请与本公司联系并设法替换。 二、设备基本组成 详见三效蒸发装置竣工图（PID图）。 三、操作说明 开车前的检查、准备工作：
1.操作人员必须事先经过培训后才能操作该设备，并遵循操作说明书的要求； 2.检查设备各法兰，阀门，管道有没有漏气，漏水的现象； 3.检查各泵的油位是否充足，应在二分之一处； 4.启动密封水泵，保证各泵有充足的冷却密封水供应； 5.提前确认相关连接部分，蒸汽系统、冷却水系统、配电室等，蒸汽、电、冷却水、原水 正常情况下开车； 6.开机前确保主电源正常，设备电源在接通状态。所有阀门在设定的开关状态，仪表正常 工作； 7.开机前确认浓缩装置原水池液位，浓缩装置物料槽在高液位时可以进行处理。如不在设 定液位时，需要处理，必须随时掌握处理进度； 8.本设备实现自动化，执行一键开机运行，设备按设置程序自动运行。 自动时，执行以下操作： 1.首次启动时需要往真空泵补水，。若真空泵之前有运行过，则无需再次补水。 此操作只需打开手动补水阀，补水完成请关闭手动补水阀。 2.真空泵的冷却是通过真空泵内循环的水循环冷却，系统启动首先启动冷却水循环泵，开 机前请检查确定冷却塔循环泵选择开关却换到自动状态，打开冷却水管路手动阀。 3.真空泵确认正常后，触摸屏的选择开关切换到自动状态。 4.进料泵为一备一用，启动前确认进料手动阀是否打开，触摸屏的选择开关切换到自动状 态，根据原液槽和一效分离器的液位许可，两个液位都许可时，自动启动。 5.一效进料电动阀是进料泵的出口电动阀，一效进料阀选择开关切换到自动状态后，进料 泵才可以切换到自动状态。二效、三效进料阀选择开关切换到自动状态后，在分离器液位为L以下时自动打开，补充物料到H液位。 6.强制循环泵是密闭循环泵，密封需要自来水冷却，机封冷却水电磁阀控制冷却自来水，
HEIDOLPH LABOROTA 4000/4001 旋转蒸发仪 使用说明
装箱单 仔细开箱，确认仪器无损伤，按照装箱单核实包装箱内物件。 说明数量产品号码 主机LABOROTA 4000 1 51900000 00 或LABOROTA 4001 1 51910000 00 水浴WB 4000 1 51701000 00 或WB DIGI 1 51701001 00 油浴OB 4000 1 51702000 00 或OB DIGI 1 51702001 00 玻璃仪器（详件10-14页及32-36页）G1 1 51300100 00 或G3 1 51300300 00 或G4 1 51300400 00 或G5 1 51300500 00 或G6 1 51300600 00 或有涂层G1B 1 51300110 00 或有涂层G3B 1 51300310 00 或有涂层G4B 1 51300410 00 或有涂层G5B 1 51300510 00 或有涂层G6B 1 51300610 00 4000至4003的联接元件螺旋接头（12） 1 23.09.03.01.03 张力弹簧（13） 1 22.03.02.01.05 聚四氟乙烯密封圈（11） 1 23.03.01.01.30 蒸汽管螺旋联接（9） 1 11.300.005.19 主电源线 1 14.007.003.81 热浴主机连线 1 14.007.045.08 热浴控制线（仅配备 1 14.007.045.08
4002/4003） 使用说明 1 01.005.002.73 选配件护罩（25） 1 591.00010.00 护板（17） 1 591.00020.00 蒸发温度传感器 1 591.00030.00 T auto温度传感器 1 591.00040.00 遥控 1 591.00050.00 概述 - LABOROTA 4000配置： - 便于操作的手动升降器 - 手动控制 - LABOROTA 4001配置： - 电动升降器 - 手动控制 安装： 1. 组装
三效蒸发器操作说明书 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
*************有限公司 三效蒸发结晶装置 操作说明书 一、安全事项 警告： 1.本装置电气控制柜内部严禁进水或受潮。 2.操作人员必须严格按照本公司所提供的操作说明操作。 3.操作人员必须具备基本的电气常识和机械常识，并经过培训考核合格后才能操作。 4.严禁在无介质的状态下运转本装置。 5.严禁在介质蒸发干后，继续运转。 6.操作人员在操作之前应该注意到本装置的警示标志。 7.本装置安装有报警装置，一旦发现异常，立刻按照程序处理。 安全注意事项 1.请牢记停止开关的位置，以便出现异常时可以立即停机； 2.无论进行何种保养，检查，调整，请务必关闭机台及主开关； 3.停电时请关闭主电源开关。 安全标志 1.在机台上必要的地方张贴防止事故的警告等的安全标志，并请务必遵守标志中显示的注 意事项； 2.请勿剥除机台上所附的警告等安全标志，若标志丢失或因污损等原因使其无法辩认时， 请与本公司联系并设法替换。
二、设备基本组成 详见三效蒸发装置竣工图（PID图）。 三、操作说明 开车前的检查、准备工作： 1.操作人员必须事先经过培训后才能操作该设备，并遵循操作说明书的要求； 2.检查设备各法兰，阀门，管道有没有漏气，漏水的现象； 3.检查各泵的油位是否充足，应在二分之一处； 4.启动密封水泵，保证各泵有充足的冷却密封水供应； 5.提前确认相关连接部分，蒸汽系统、冷却水系统、配电室等，蒸汽、电、冷却水、原水 正常情况下开车； 6.开机前确保主电源正常，设备电源在接通状态。所有阀门在设定的开关状态，仪表正常 工作； 7.开机前确认浓缩装置原水池液位，浓缩装置物料槽在高液位时可以进行处理。如不在设 定液位时，需要处理，必须随时掌握处理进度； 8.本设备实现自动化，执行一键开机运行，设备按设置程序自动运行。 自动时，执行以下操作： 1.首次启动时需要往真空泵补水，。若真空泵之前有运行过，则无需再次补水。 此操作只需打开手动补水阀，补水完成请关闭手动补水阀。 2.真空泵的冷却是通过真空泵内循环的水循环冷却，系统启动首先启动冷却水循环泵，开 机前请检查确定冷却塔循环泵选择开关却换到自动状态，打开冷却水管路手动阀。 3.真空泵确认正常后，触摸屏的选择开关切换到自动状态。 4.进料泵为一备一用，启动前确认进料手动阀是否打开，触摸屏的选择开关切换到自动状 态，根据原液槽和一效分离器的液位许可，两个液位都许可时，自动启动。
RV10旋转蒸发仪操作指南 一、注意事项 1．加热锅的安全温度应设定至少比介质的着火点低25℃。 2．玻璃设计可以在最大10mbar情况下工作。 3．当仪器关闭或者电源中断时，马达自动将蒸发瓶提升至加热锅以上位置，最大可提升重量（蒸发瓶和样品）1.5kg。4．马达旋转开启前，请将蒸发瓶降低至加热锅位置，否则，加热介质可能溅出。 5．蒸汽在冷凝盘管上的累积大约2/3为合适，过多的蒸汽量将有可能导致未冷凝的溶剂溢出。 二、安装步骤 1．松开升降装置背面的运输锁定装置，并把电源线接上。 2．调节基座使主机平稳地放在桌面上。 3．将缓冲瓶安装于仪器左侧。 4．将马达角度设定为30度。 5．把加热锅置于底座上并推至最左侧位置。 6．逆时针转动旋转轴60度从而打开锁定装置，将蒸发管磨口朝下由下至上插入马达里面到位，顺时针转动锁定装置60度进行锁定，用手轻拉磨口位置检查蒸发管轴向锁定。 7．安装密封圈。 8．安装冷凝管，用手拧紧固定螺盖，以120RPM开启马达转动20分钟，然后再次拧紧。 9．用螺丝将固定支杆安装于金属板，安装橡胶保护垫圈，然后把金属板固定于马达上，将尼龙绑带安装固定于支杆上并将竖直玻璃组件固定。 10．将水管连接于冷凝管。 11．安装将真空装置连接于冷凝管最高位置的接口（减少溶剂的损失），真空管请使用内径为8mm的专用管。 三、调试步骤 1．打开仪器右侧的电源开关进入待机状态。 2．按下前面板上的“Power”键开启主机，按下降键降低马达，松开即停止下降；按上升键升高马达，松开即停止上升。 3．转动调速旋钮，速度范围20－270RPM，速度设置精度±5RPM（当加入正反转间歇时间设定，最高转速只有200RPM）。当选择大于100RPM转速时，平稳启动功能自动开启。按下旋转按钮即启动旋转马达，再次按下旋转旋钮，马达停止。 4．定时设定：按下“Timer”按键，屏幕显示定时时钟，“TIMER”指示闪烁。通过旋转旋钮（1－999min）设定目标值，再次按下“Timer”键，储存定时设置，当启动马达旋转时，定时自动开启。若取消定时功能，设定时为0即可。 5．左右旋转设定：按下“Int”按键，屏幕显示间歇时间，“INT”指示闪烁。通过旋转旋钮（1－60min）设定间歇时间，再次按下“Int”键，储存间歇时间设置，当启动马达旋转时，左右转动功能开启。若取消左右旋转功能，设间隔时间为0即可。 6．升降终点设定：按住升降台前面的圆形按钮，带刻度的升降终点滑片即落下，当马达下降达到所设定的最低点位置时，马达即可停止下降。 7．向蒸发瓶加入样品：在真空作用下，可通过加样管将溶剂吸入蒸发瓶。也可在抽真空前手动加样，样品量不得超过蒸发瓶容积的一半（注意：样品和蒸发瓶最大重量为3kg）。
