CS地图制作
此教程来自ML 工具包里面有他的空间链接有空的话去支持一下另外做了点点修改目的只是为了让新手看的更明白。
一.前言
1.为了使每一个骨灰级的CSer都能够制作出自己喜欢CS地图，所以这里弄个教程提高效率。
2.此教程用来教新手制做出一张最简单的CS1.6地图
3.整个制作流程：工具的下载——Hammer3.5的设置——map的制作——map的编译
3.此教程仅适用于[M.L]_CS地图制作工具包08-01-18A
4.地图的组成元素概念：固体、固体实体和点实体
二.工具的下载
做CS地图需要专门的工具，上面提供的是一个完善的工具包，快下载吧
主要工具有：
1.地图编辑器Hammer3.5
2.X-Man超级地图编译器
3.反编译器Winbspc1.4
4.纹理制作工具Wally1.55B
5.山体制作工具Gensurf （抽空换个中文版的）
6.游戏数据文件CS16_X-man_1002gold.fgd
三.Hammer3.5的设置
1.把CS地图制作工具包08-01-18A文件夹解压到硬盘后，打开CS地图制作工具包08-01-18A文件夹...
2.打开CS地图编辑器Hammer
3.5，点击[工具]里的[参数设置]
3.[常规设置]里[只使用一个视图来编辑地图]打“√”
注：此项可以根据个人习惯，可打可不打，本人习惯打“√”，后面的内容默认为打“√”了的
4.[2D 视图]里[仅点击中心点才能选择对象]打“√”
注：此项在做复杂的地图时，要根据情况使用或不使用，后面的内容默认为打“√”了的
5.[纹理]里增加自己做地图需要用到的纹理包，许多官方纹理包在CS\cstrike里可以找到
注：cstrike.wad和halflife.wad两个纹理包是CS最主要的官方纹理包，常用纹理都在这两个里面。cstrike.wad在CS\cstike 里halflife.wad在CS\valve里
注意：上图只是参考，究竟选什么wad文件，自己挑。图中我选了官方纹理包cs_dust.wad和自制纹理包[M.L].wad。
特别提醒大家,使用的wad文件尽量都是放在同一文件夹下,否则在后面的编译中可能会出错。你可以把wad文件都复制一份到同一文件夹内再进行增加。其次使用的wad文件也尽量是在英文目录下,如果它们是在中文目录下的,后面的编译中也会出错
6.[游戏参数]里的[游戏数据文件]增加CS地图制作工具包08-01-18A\FGD\CS16_X-man_1002gold.fgd
7.其他设置不用管了,按[确定]保存以上设置
四.map的制作
1.新建一个map文件
2.选中[固体工具]在编辑窗口里用左键拖出一块方形
3.按回车键建立这个固体a
4.按后，点击固体a的中心来选中这个固体a
5.在这下拉菜单里选择视角，调整固体a各个面的厚度，不要窄了
注：什么叫“不要窄了”呢？就是说如果你要把厚度为60的固体挖出墙厚度为32的“房子”是没办法的，固体的厚度起码为64。所以，窄了的话就会直接影响下面的6、7、8步骤
6.在选中固体a的状态下，点击[工具]里的[挖空]
7.就用默认值32吧，点[确定]
8.这时固体a变成了一个密闭的“房子”，“墙”的厚度为32
9.在这个下拉菜单里选[3D 纹理视图]
10.选中，鼠标左键按住编辑窗口中的某个位置来移动视角，右键可以上下左右移动，滚轴可以前进后退
11.找到“房子”
注：如果房子贴的是 aaatrigger 纹理或其他一些特殊的纹理，在编译时会导致出错
12.如果“房子”贴的不是你要的纹理，那么在[纹理组]的[浏览]里选一张纹理
13.选中“房子”后，按，纹理就被替换了
14.如步骤9再切换至2D视图。按后，在“房子”里单击一下后，确认了放点实体的位置，再按回车键建立这个点实体，切换视角看一下，不要让这个点实体卡在“墙”中，或放在“房子”外了,一定要在2D视图多转换几次,这样才看得更清楚.
下图:回车后的顶视图
下图:侧视图
15.使用选中这个点实体，按右键，再点击[对象属性]
16.下拉菜单里选择 light ,里面的设置默认即可，关掉对话框。这样，这张地图就有灯了
17.同样的方法,在房子里放点实体 info_player_deathmatch 和 info_player_start 各一个，它们分别是T和CT的出生点。注意出生点之间不要接触、和其他固体也不要接触，都要保持一定的距离，否则在游戏中可能有人会被卡死；也不要放到“房子”外去了；放太高会摔死
18.这样，1V1的地图做好了，取名保存为map类型的文件，这里假设为cs1.map
注：文件名不支持汉字
五.地图的编译
1.打开X-Man超级地图编译器（在下载后解压的文件里），窗口应该显示如下
2.如果不是，就在［文件］—［打开设置］里选择CS地图制作工具包里的编译器设置存档.bcp
3.把刚才地图编辑器里所添加的纹理包在这里也都添加上去
注意：这个步骤做的就是选择打包非官方纹理进地图，[M.L].wad是自制纹理，所以需要打包进地图，否则别人将因 could not find [M.L].wad 而无法进入地图。halflife.wad和cs_dust.wad等都是官方纹理包，所以不要打包
4.点击［设置］里的［设置］
5.把这４个 tool 的 path 设置都一一对应好，文件都在CS地图制作工具包\tools 文件夹里，点OK确定
6.这里找出cs1.map，按 Run 开始自动编译
ozi地图简明制作教程方法及Windows Mobile、塞班和Android(安卓)系统手机端安装和使用方法 1 最近发现身边朋友也在研究做地图，交流了不少问题；网上现在的资料新人直接上手都有些困难，就写了个简介教程，希望对大家有所帮助。 2 绝对的VIP级别教程，通俗易懂，说有涉及的的软件和资料在我MSN空间里都给准备了一份。 https://www.doczj.com/doc/2b17365066.html,/browse.aspx/%e5%9c%b0%e5%9b%be 里面的“教程软件”文件夹（切记用IE浏览器直接下载用下载软件下载的话下不动，如果下载慢的话换个时间再试试大部分时候速度还很快的） 3 全国地区的高明地图的矢量文件在教程软件文件夹下的Garmin701 MP 文件中用里面带的切片机切下就得到各个地区的矢量文件了 4 我MSN空间中有北京和河北的等高线源文件，其他地区的去独孤求盛FTP中下载: 用FTP软件登陆下面地址：在上传区一个文件夹中。 IP：218.56.157.94 USER：gps PWD：gps 或直接去中科院的镜像https://www.doczj.com/doc/2b17365066.html,/注册个ID 然后下载好了“GDEM 系列30米分辨率数字高程数据产品” 1.0 把等高线文件ASTGTM_N40E115_dem直接拖入到Global Mapper软件窗口中
1.1 然后窗口显示如下
1.2 点工具-设置-投影 1.2 点工具-设置-投影投影：选UTM(做图过程中凡是有选择投影方式的都是选UTM方式）地区：这里是Global Mapper软件根据拖入的矢量数据制动选择相对应的UTM坐标系的范围，这里制动给选的是50（114E-115E) （记住这处的数字，后面的OziExplorer软件需要手工填写这个数字，北京河北周边都是50, 其他地区填写相对应的数字）
第1章概述与安装 1.1 概述 MAPGIS 是中国地质大学(武汉)开发的、通用的工具型地理信息系统软件。它是在享有盛誉的地图编辑出版系统MAPCAD 基础上发展起来的，可对空间数据进行采集，存储，检索，分析和图形表示的计算机系统。MAPGIS 包括了MAPCAD的全部基本制图功能，可以制作具有出版精度的十分复杂的地形图、地质图，同时它能对图形数据与各种专业数据进行一体化管理和空间分析查询，从而为多源地学信息的综合分析提供了一个理想的平台。 MAPGIS 地理信息系统适用于地质、矿产、地理、测绘、水利、石油、煤炭、铁道、交通、城建、规划及土地管理专业，在该系统的基础上目前已完成了城市综合管网系统、地籍管理系统、土地利用数据库管理系统、供水管网系统、煤气管道系统、城市规划系统、电力配网系统、通信管网及自动配线系统、环保与监测系统、警用电子地图系统、作战指挥系统、GPS 导航监控系统、旅游系统等一系列应用系统的开发。 1.2安装 1）系统要求： 硬件：CPU 486 以上、16M RAM、200M 硬盘、256 色以上显示器； 操作系统：Win9x、Win2000、WinNT 、WinXP或Win7系统； 输入设备：本单位主要使用的是GRAPHTEC—RS200Pro型扫描仪； 输出设备：本单位主要使用的是Canon—IPF700型出图打印机。 2) 硬件的安装： MAPGIS 硬件部分有加密狗，ISA 卡、PCI 卡三种，本单位主要为MAPGIS USB 软件狗，在确保机器BIOS 设置中USB 设备未被禁止的条件下，Windows 98 和Windows2000 自带的标准USB 驱动程序均可支持MAPGIS USB 软件狗工作。 3）软件的安装： MAPGIS 安装程序的安装过程为：找到MAPGIS 系统安装软件，双击SETUP 图标，系统自动安装软件，在WIN2000/NT/XP 下安装时，应先运行WINNT_DRV,提示成功后才可选择SETUP 开始MAPGIS 程序的安装； 对于MAPGIS6.1 及MAPGIS6.5，则无关键字和安装选择，但须根据实际需要选择安装组件。 从上述组件中选择实际运用中需要的选项，根据提示即可完成安装。

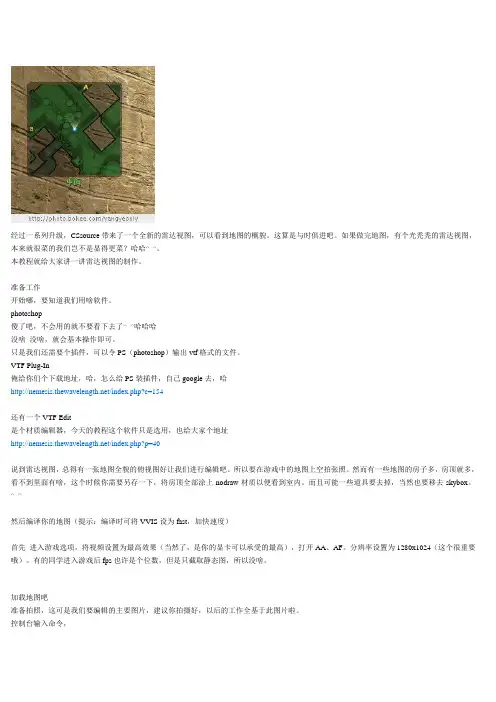

经过一系列升级，CSsource带来了一个全新的雷达视图，可以看到地图的概貌。这算是与时俱进吧。如果做完地图，有个光秃秃的雷达视图，本来就很菜的我们岂不是显得更菜？哈哈^_^。 本教程就给大家讲一讲雷达视图的制作。 准备工作 开始哪，要知道我们用啥软件。 photoshop 傻了吧，不会用的就不要看下去了^_^哈哈哈 没啥没啥，就会基本操作即可。 只是我们还需要个插件，可以令PS（photoshop）输出vtf格式的文件。 VTF Plug-In 俺给你们个下载地址，哈，怎么给PS装插件，自己google去，哈 https://www.doczj.com/doc/2b17365066.html,/index.php?c=154 还有一个VTF Edit 是个材质编辑器，今天的教程这个软件只是选用，也给大家个地址 https://www.doczj.com/doc/2b17365066.html,/index.php?p=40 说到雷达视图，总得有一张地图全貌的俯视图好让我们进行编辑吧。所以要在游戏中的地图上空拍张照。然而有一些地图的房子多，房顶就多，看不到里面有啥，这个时候你需要另存一下，将房顶全部涂上nodraw材质以便看到室内。而且可能一些道具要去掉，当然也要移去skybox。^_^ 然后编译你的地图（提示：编译时可将VVIS设为fast，加快速度） 首先进入游戏选项，将视频设置为最高效果（当然了，是你的显卡可以承受的最高），打开AA、AF。分辨率设置为1280x1024（这个很重要哦）。有的同学进入游戏后fps也许是个位数，但是只截取静态图，所以没啥。 加载地图吧 准备拍照，这可是我们要编辑的主要图片，建议你拍摄好，以后的工作全基于此图片啦。 控制台输入命令， sv_cheats 1
超大卫星地图制作教程 前文没耐心的人可以直接略过，以下是我实测可行的方法，并且在别的机器上也尝试了，win7、xp都稳定可运行，并且不需要安装Google Earth程序。以雅典为例，介绍操作流程。 Step1.下载安装谷歌地图下载器 提供V11学习版，稍稍收点U币。 支持正版软件请去https://www.doczj.com/doc/2b17365066.html,/sggs/够买。 谷歌卫星地图下载器.rar(3.39 MB, 下载次数: 209, 售价: 5 U 币) Step2.在地图浏览窗口找到雅典
Step3.框选需要的范围，调整选框大小 Step4.双击选框，新建下载任务 如果需要道路名称等标注，则选标签选项，个人认为有标签的比较好看。在下面的层级选项中，选择10M-100M的比较好，小了不清晰，大了图片文件可能不方便使用，譬如才开始使用这软件时，我贪心花了很长时间下了一个19级的巴黎全市地图（此处的任务显示大小是232M），最终的一个TIF格式文件达到2.3G（这么惊人的偏差可能跟格式、叠加了标签层等等有关），看图软件都
不能打开，压缩软件也不能运行，只能去photoshop里切割了几份再压缩，最后还是因为使用不便丢弃了。18级的巴黎全市地图则是704M（此处的任务显示大小是59M），再使用压缩软件就压成了一个80M的JPG格式文件，方便收藏和使用。 Step5.观察下载映射区块 鼠标滚轮选择层级，我之前选择的是19级、20级，图上所示的是20级的情况。绿色的小方块表示下载完成，黄色表示正在下载，如出现红色不要紧张，表示下载失败，全部下载好软件会自动再次尝试下载读取失败的图块。如果是蓝色的话，说明Google Earth的卫星没有收录该层级的地图，一般比较偏僻的地区，层级较高（20级以上）时会出现这种情况。遇到蓝色块的话只能降低一级到清晰度低一点的层级尝试下载。
佳明自制卫星地图教程 Garmin Custom Map Author:ZhuoHwa 本教程以谷歌地球（Google Earth）上面的北京故宫卫星图片为例，讲述自制地图的过程。 在使用自制地图之前，请将你的高明手持机的软件（固件）更新至最新版本。 步骤一：将谷歌地球卫星图片制作成JPEG（.jpg）图片。 1.打开谷歌地球，定位于北京故宫，然后点击“视图”-“网格”（显示“网格”系为方便地理位置校正，详见步骤三）。 （▲001显示网格）
2.通过点击“文件”-“保存”-“保存图像”，将带有网格线的北京故宫卫星图片任意命名后保存为.jpg图片。 （▲002保存图像） （▲003任意命名后保存为jpg图片）
步骤二：添加“图像叠加层”。 1.保持谷歌地球的界面不变动，点“添加”-“图像叠加层”。 （▲004添加图像叠加层） 2.在出现的“新建地图叠加层”小界面里，对加红圈的各项数据进行填写，其中“链接”项应指向步骤一已制作好的.jpg图片；“位置”项可暂时搁置不理；“绘图次序”项应将数值调至50或以上，以保障自制地图将来始终能显示在手持机地图之上层。
（▲005图像叠加层参数设置） 步骤三：对.jpg图片进行地理定位。 1.保持“新建地图叠加层”小界面不关闭，然后用鼠标对叠加在谷歌地球卫星图片之上的.jpg图片进行吻合调整（即用鼠标拽动绿色框框进行上下、左右、大小、旋转等项调整）。为减少误差，最好系让.jpg图片的网格线与谷歌地球卫星图片上原有的网格线尽量重合。
（▲006调整叠加层） 2..jpg图片设置好地理位置后，点击“新建地图叠加层”的“确定”。然后再点“文件”-“保存”-“将位置另存为”。 （▲007保存自制地图） 3.将自制地图任意命名，并且保存为kmz文件。
CS地图制作 此教程来自ML 工具包里面有他的空间链接有空的话去支持一下另外做了点点修改目的只是为了让新手看的更明白。 一.前言 1.为了使每一个骨灰级的CSer都能够制作出自己喜欢CS地图，所以这里弄个教程提高效率。 2.此教程用来教新手制做出一张最简单的CS1.6地图 3.整个制作流程：工具的下载——Hammer3.5的设置——map的制作——map的编译 3.此教程仅适用于[M.L]_CS地图制作工具包08-01-18A 4.地图的组成元素概念：固体、固体实体和点实体 二.工具的下载 做CS地图需要专门的工具，上面提供的是一个完善的工具包，快下载吧 主要工具有： 1.地图编辑器Hammer3.5 2.X-Man超级地图编译器 3.反编译器Winbspc1.4 4.纹理制作工具Wally1.55B 5.山体制作工具Gensurf （抽空换个中文版的） 6.游戏数据文件CS16_X-man_1002gold.fgd 三.Hammer3.5的设置 1.把CS地图制作工具包08-01-18A文件夹解压到硬盘后，打开CS地图制作工具包08-01-18A文件夹...
2.打开CS地图编辑器Hammer 3.5，点击[工具]里的[参数设置] 3.[常规设置]里[只使用一个视图来编辑地图]打“√” 注：此项可以根据个人习惯，可打可不打，本人习惯打“√”，后面的内容默认为打“√”了的
4.[2D 视图]里[仅点击中心点才能选择对象]打“√” 注：此项在做复杂的地图时，要根据情况使用或不使用，后面的内容默认为打“√”了的
5.[纹理]里增加自己做地图需要用到的纹理包，许多官方纹理包在CS\cstrike里可以找到 注：cstrike.wad和halflife.wad两个纹理包是CS最主要的官方纹理包，常用纹理都在这两个里面。cstrike.wad在CS\cstike 里halflife.wad在CS\valve里
制作网站地图，让搜索引擎爬虫轻松搜集你的所有网页！ 作者：徐小平，时间：2008-08-20，最初发表：https://www.doczj.com/doc/2b17365066.html,/ 参考资料来源：51站长论坛(https://www.doczj.com/doc/2b17365066.html,/)、三帅塑钢门窗网(https://www.doczj.com/doc/2b17365066.html, ) 写在前面的话：此为给看到SEO，只知道是三个字母的网络新手提供的基础教程，搜索引擎优化大师级人物，可以忽视不看，如果还是耐着性子看完了，记得微笑就好了，千万别笑太大声。 说到网站地图（sitmaps），相信只要接触过网站管理或者网页制作的朋友，应该都是耳熟能详了。对于网站地图在搜索引擎中所占据的重要程度，我就不啰嗦了。网络上现在都是铺天盖地的关于SEO的相关信息。 sitmaps的格式通常有两种: html格式：https://www.doczj.com/doc/2b17365066.html,/sitemap.html XML格式：https://www.doczj.com/doc/2b17365066.html,/sitemap.xml 只要你登陆百度、google、MSN或者其他的大型搜索引擎，搜索相关的信息，会看到很多关于网站地图的在线生成、上传、提交等知识，但是就我自己看到的教程，很少有全面，完整的版本（从找到地图生成网站-在线生成-上传到服务器-提交至搜索引擎）。 所以今天，本人以自己的网站地图生成和提交经验，以https://www.doczj.com/doc/2b17365066.html,/网站为例记录如下： ■第一步骤：找出在线生成网站地图的工具网站（部分网友分享资料） 1.Sitemapspal https://www.doczj.com/doc/2b17365066.html,/ 感觉界面简洁实用,输入要生成的网站网址后,只需要做一些简单的参数调整,就可以生成. 生成的速度比较快,而且生成的Sitemaps的XML文件提供复制与下载. 缺点是只支持一级链接深度,就是说生成的文件里的URL只有首页上包含的站内链结. 如果你的网站的一些链接没在首页上,生成的Sitemaps就不会有这些链接的URL地址. 2.XML-Sitemaps Generator https://www.doczj.com/doc/2b17365066.html,/ 一样的,输入网站的网址后,再做一些参数调整,按下Sart就可以生成了. 生成完成后,提供以下四个文件下载: sitemaps.xml, sitemaps.xml.gz, sitemaps.html,urllist.txt. 不用解释了吧,下载下来就知道是干什么用的了. 缺点:生成速度慢了点,虽然没有链接深度的限制,但是有链接数目的限制,500个. 它会一页一页的读取,不管有几级链接,但是最多只会生成包含500个URL的Sitemaps. 如果不想受到任何限制,那么也好办,请交钱,呵呵，不多,几美元而已. 3.Free Sitemap Generator https://www.doczj.com/doc/2b17365066.html,/ 需要用邮箱注册并验证激活,激活后可以自行添加要生成Sitemaps的网站. 不限制链接深度,不限制链接数量,但是速度巨慢,可能是因为每一页都要去读取的原因. 按下MAKE SITEMAPS之后就可以不用管了,即使你不在线也不会有任何关系. 因为它会在服务器上为你慢慢地慢慢地生成的,你完全没必要盯着它的进度数一点点地上升. 生成完成后它会往你的邮箱发邮件通知你,如果你的站很大,一般要N个小时后才会收到. 请特别注意,这里的N个小时中的N很有可能会是两位数,别说我没提醒你. 如果想高速生成就必需满足它的一点小要求——在你的每一个页面上加上一段链接代码. ☆以上是网友提供的三个较好的网站地图在线生产工具网站，我就以第二个网站为例接着写吧。 ■第二步骤：打开工具网站，生成你的网站地图sitemaps（我的网站地图生成体验） 1.那么，我们现在先打开前面提到的第二个网站：https://www.doczj.com/doc/2b17365066.html,/，呵呵，有点晃眼是吧，对了， 全是英文，全看不懂的，不过不要紧，其实很多东西是可以用猜的，看不懂的单词就上google翻译吧。 2.现在我们看到网页第二项：please enter details for sitemap generation，下面还一个starting URL。具体怎么 翻译不懂，大概是说叫你输入你的网站地址，否则你别想生成什么地图吧。所以，我就在http://后面输入了我的网站地址https://www.doczj.com/doc/2b17365066.html,，这是我目前在实施管理和优化的一个北京塑钢门窗，断桥铝门窗以及阳光房生产和安装厂家的企业网站。 接下来有一些选项，其实都不用填的，我第一次给https://www.doczj.com/doc/2b17365066.html,生成地图时，根本就没有去看，直接
精准电子地图简易制作教程 来源:原创作者:feiyudz 浏览:37次日期:04-12 本文配合专门视频教程，讲解利用GoogleEarth软件生成MapInfo格式电子地图的步骤。 Tips1：本方法可用于几公里乃至十几公里半径区域的电子地图制作。 Tips2:小区域范围里可以把经纬线看成是直线。 Tips3:jpg格式图片下载完成之前都不要关闭GoogleEarth，GetScreen只是调用GoogleEarth但不能独立运行！ Tips4:Windows图片像素坐标以左上角顶点为原点，向右为x轴正方向，向下为y轴正方向。 Tips5：所有地图，包括电子地图的方向顺序是：上北下南，左西右东。 Tips6：如果你做出来的区域地图明显不是矩形显示的，那么你还是重新再做一遍吧！因为你的地图肯定没有配准好坐标！！ 先来看看视频教程。 PS：由于还要开屏幕录软件，以及好久没整理系统的原因，录像里的程序运行会显得比较慢。另：我是刚刚才摸索出的这种方法，所以操作起来不是很熟练，也出现了一些误操作，然后多了些改正的环节。因为上传容量有限制，录像是经过高倍压缩的，有点模糊，但配合着下文的文字解说应该就没问题了。我晚点试着重新压制或重新录制，看能不能换个更清晰更简洁的版本。 一、软件准备。 1、Google Earth Pro 参考下载地址：:8080/系统工具/系统其他/0510/Google%20Earth%20Pro% 可能是网站代码的问题，大家注意要把从“http”开始到“.rar”的整个链接都拷全了，才能下到正确的文件哦！ PS：我用的是这个版本。换成5.0就不行了。可能需要升级GetScreen吧。细节自己研究。 2、GetScreen 参考下载页面：/2009/06/07/google_earth_7798.html 我自己用的这个版本的软件我忘了下载地址，但这里有相关介绍，也许有点帮助。 另:如果无法运行，请务必安装net framework后再试。如果还不行，再换其他版本的GetScreen软件。 参考下载地址： /3/F/0/3F0A922C-F239-4B9B-9CB0-DF53621C57D9/dotnetfx3.exe 3、Notepad

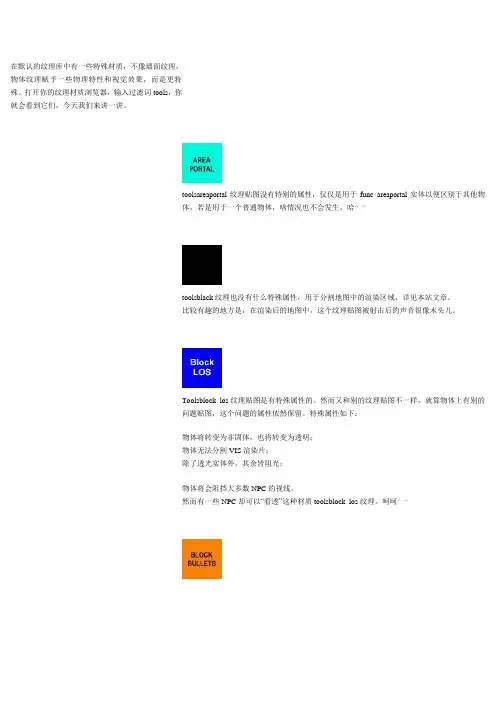

在默认的纹理库中有一些特殊材质，不像墙面纹理， 物体纹理赋予一些物理特性和视觉效果，而是更特 殊。打开你的纹理材质浏览器，输入过滤词tools，你 就会看到它们，今天我们来讲一讲。 toolsareaportal纹理贴图没有特别的属性，仅仅是用于func_areaportal实体以便区别于其他物 体，若是用于一个普通物体，啥情况也不会发生，哈^_^ toolsblack纹理也没有什么特殊属性，用于分割地图中的渲染区域，详见本站文章。 比较有趣的地方是，在渲染后的地图中，这个纹理贴图被射击后的声音很像木头儿。 Toolsblock_los纹理贴图是有特殊属性的。然而又和别的纹理贴图不一样，就算物体上有别的 问题贴图，这个问题的属性依然保留。特殊属性如下： 物体将转变为非固体，也将转变为透明； 物体无法分割VIS渲染片； 除了透光实体外，其余皆阻光； 物体将会阻挡大多数NPC的视线。 然而有一些NPC却可以“看透”这种材质toolsblock_los纹理。呵呵^_^
