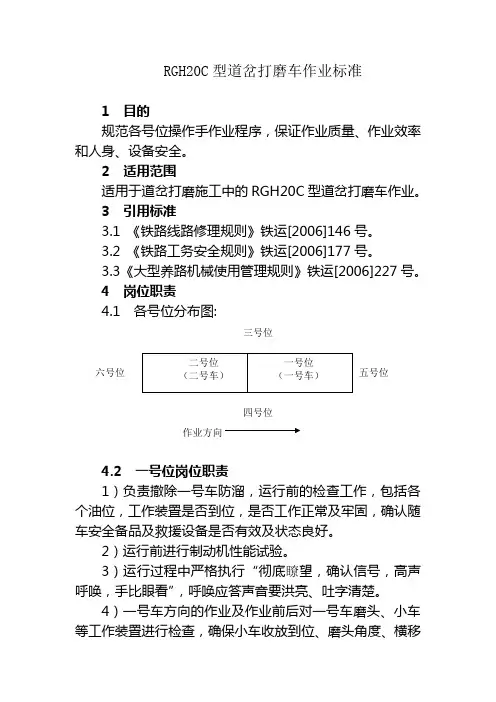

RGH20C型道岔打磨车作业标准
1 目的
规范各号位操作手作业程序，保证作业质量、作业效率和人身、设备安全。
2 适用范围
适用于道岔打磨施工中的RGH20C型道岔打磨车作业。
3 引用标准
3.1 《铁路线路修理规则》铁运[2006]146号。
3.2 《铁路工务安全规则》铁运[2006]177号。
3.3《大型养路机械使用管理规则》铁运[2006]227号。
4 岗位职责
4.1 各号位分布图:
三号位
六号位五号位
四号位
作业方向
4.2 一号位岗位职责
1）负责撤除一号车防溜，运行前的检查工作，包括各个油位，工作装置是否到位，是否工作正常及牢固，确认随车安全备品及救援设备是否有效及状态良好。
2）运行前进行制动机性能试验。
3）运行过程中严格执行“彻底瞭望，确认信号，高声呼唤，手比眼看”，呼唤应答声音要洪亮、吐字清楚。
4）一号车方向的作业及作业前后对一号车磨头、小车等工作装置进行检查，确保小车收放到位、磨头角度、横移
及中位到位。
5）作业过程中认真观察车况，确认工作装置及仪表显示正常。
4.3 一、二号位作业程序
4.3.1 运行前的准备工作
1) 撤除本车铁鞋，对本车各个油箱油位及机油位进行检查，确保油料充足。
2）确认打磨头、打磨小车和打磨小车导向轮必须在提起位置并锁定牢固。
3）严格按照JZ-7型制动机的机能试验对打磨车进行试闸，试闸作业结束后，检查无线列调电台、运行监控记录装置、机车信号等，确保各装置能够正常工作。
4）检查走行照明灯、标志灯和雨刮器，确保其能正常工作。
5）检查随车所带的安全防护用品是否齐全，确保火炬响墩在有效期内。
6）确认弹簧制动在缓解位。
7）确认制动阀在缓解位或过充位。
8）转换至所需档位。
9）提高发动机转速到1800rpm，同时系好安全带。
10）鸣笛一长声，推动驱动手柄前进。
4.3.2 放车
1）降低发动机转速到900rpm。
2）在触摸屏上，按压小车下降/上升按钮，打磨小车下降。当导向轮解锁并下落到钢轨上时，监视器上的下降指示灯变亮。
4.3.3 作业
1）输入一个或一组打磨模式。
2）按压所需要的打磨头按钮或小车控制面板顶部的导向轮标志按钮，选择启动一个或全部。
3）激活选择的模式。
4）打开集尘器开关
5）打开警灯开关。
6）用调整菜单中部喷水选择按扭选择打磨车的喷水方式。
7）检查两个车的集尘器滤芯显示表指针范围(3-6英寸)。
8）通过打磨功率面板设定合适的下压力的大小。
9）使用巡航控制菜单设置打磨巡航速度
10）点击磨头旋转按钮将磨头激活使其旋转
11）提升发动机转速至1800rpm。
12）缓解，朝作业方向推动驱动手柄。
13）作业时必须确保作业质量，满足《铁路线路修理规则》要求。
4.3.4 过程监控
1）到达起始地点时，按压PASS开关放下打磨头开始作业，并注意按有害区域设置的标志牌收放磨头，确保打磨作业安全。
2）到达结束地点时，按压PASS开关提起工作磨头。
3）作业过程中与五、六号位、随车质量验收员保持联系，坚持呼唤应答，并从显示屏上观察各个磨头的横移、角度是否到位和各个仪表的显示是否正常。
4.3.5 作业结束（收车）
1）发动机置于900rpm，点击磨头旋转开关，关闭磨头使其停转。
2）关闭喷水开关。
3）关闭两车集尘器开关，并打开集尘器反吹按钮。
4）输入磨头中位模式，使磨头停在中间位置，关闭打磨头。
5）确认各个磨头处于中位时，按下打磨小车收放开关提升打磨小车
4.3.6 返回驻地：
1）下车检查确认打磨小车、打磨头、导向轮必须提升并锁定在运行位置。
2）检查走行照明灯、标志灯，雨刮器确保其功能正常。
3）转换至所需档位。
4）确认手制动在缓解位。
5）确认制动阀在缓解位或过充位。
6）提高发动机转速到1800rpm，同时系好安全带。
7）鸣笛一长声，推动驱动手柄前进。
8）驾驶打磨车到停留线，平稳的将其停在预定的位置。
9）设置防溜、防护红牌，按下弹簧制动按钮实施制动。
10）对液压系统、柴油机进行检查保养。
11）完成车长安排的其它任务。
4.4 一、二号位的安全注意事项
1）确保上岗前不饮酒，休息充分，且持证上岗。
2）对机油位的检查应不少于每天两次，检查完各个油位并正常时，启动发动机。在主风缸压力≥600kpa时，提起弹簧制动进行缓解，确认弹簧制动压力表显示缓解风压达到100kpa。
3）严格按照JZ-7型制动机的机能试验对打磨车进行试闸，试闸作业结束后，检查无线列调电台、运行监控记录装置、机车信号等，确保各装置能够正常工作。
4）打磨时应该分段进行，打磨一段，检查一段，防止发生误打磨而未及时发现。
4.5 三、四号位岗位职责
1）检查作业车本侧的工作装置。
2）检查车辆下方有无障碍物，风管是否收起及折角塞门是否关闭等。
3）检查本侧的车门是否关好、锁好。
4）负责作业前将本侧灭火系统的环形锁打开，确定本侧有无可燃物。
5)配合一、二号位对小车及磨头位置进行检查，对打磨小车、磨头工作位置进行作业前后的检查，确保收放到位。
6）作业过程中对车况进行检查，配合检查线路质量。
4.6 三、四号位作业程序
4.6.1 运行前的准备工作：
1）检查作业车工作装置，打磨头、打磨小车和打磨小车导向轮确保处于良好锁定状态。
2）检查车辆下方有无影响行车的障碍物，风管、折角塞门、风缸排风是否正常。
3）检查侧门、材料柜门是否锁好。
4.6.2 作业：
1）到达作业地点后，负责解除机械车灭火系统的环形锁，并随时观察火情和负责及时的消防灭火任务。
2）在一、二号位放车完毕后，检查打磨头、打磨小车和打磨小车导向轮是否处于正确状态。如有问题迅速通知一、二号位并协助置于正确位置。
3）作业过程中每5-10分钟对作业车的液压系统，气动系统、柴油机、工作装置、动力传动及走行制动系统等巡视检查一次确认是否正常情况。发现异常情况及时通知一、二号位、车队长，若遇到非常情况，应立即采取停车措施。
4）作业过程中每5-10分钟对作业车的磨头、小车、导向轮巡视检查一次，确认是否有异响、磨头联结部是否松脱等情况，发现异常情况及时通知一、二号位、车队长，若遇非常情况，应立即采取停车措施。
5）作业过程中每5-10分钟对作业车发动机巡视检查一次，确认是否有异响，各连接部件是否松动，各传动皮带是否断裂，是否有降功现象，是否有漏油等情况。发现异常情况及时通知一、二号位和车队长，若遇非常情况，应立即采取停车措施。
6）作业过程中发现导向轮脱轨及时通知一、二号位，并协助一、二号位将其放置到位。
7）注意观察线路附近各种设备和障碍物是否影响机械
