漏泄同轴电缆简介

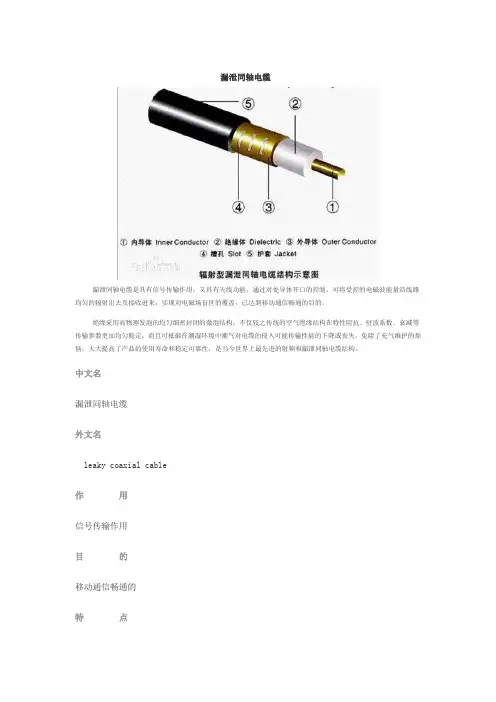

漏泄同轴电缆是具有信号传输作用又具有天线功能通过对处导体开口的控制可将受控的电磁波能量沿线路均匀的辐射出去及接收进来实现对电磁场盲区的覆盖已达到移动通信畅通的目的。
绝缘采用高物理发泡的均匀细密封闭的微泡结构不仅较之传统的空气绝缘结构在特性阻抗、驻波系数、衰减等传输参数更加均匀稳定而且可抵御在潮湿环境中潮气对电缆的侵入可能传输性能的下降或丧失免除了充气维护的烦恼大大提高了产品的使用寿命和稳定可靠性是当今世界上最先进的射频和漏泄同轴电缆结构。
选用漏泄同轴电缆的依据选择适当的漏泄同轴电缆要看其应用的需要选择最合适的漏泄同轴电缆类型和规格由系统的设计和所有相关参数如使用频率、传输距离等决定。选择漏泄同轴电缆有两个重要指标传输衰减和耦合损耗，漏泄同轴电缆的系统损耗就是指传输衰减和耦合损耗的总和，传输衰减也叫介入损耗主要指传输线路的线性损耗随频率而变化以分贝/100米表示。
耦合损耗是指通过开槽外导体从电缆散发出的电磁波在漏泄同轴电缆和移动接收机之间的路径损耗或信号衰减。因此系统损耗可以说是整个漏泄同轴电缆的损耗。
因此在实际应用中只要传输衰减能满足操作容限或链路容量的要求就没必要选择那些传输衰减最低的漏泄同轴电缆但对耦合损耗的要求会更严格一点。
在设计时要计算链路容量就得把所有发射器和接收机之间的增益和损耗加在一起它还必须包括任何其他因素引起的损耗。如果计算结果为正值那就表示有足够的容限允许环境发生变化而系统仍可正常运行。
对漏泄同轴电缆而言耦合损耗设计一般在5585分贝之间。
在狭长系统如隧道或地铁内因为隧道或地铁本身能帮助提高漏泄同轴电缆的耦合性能因此耦合损耗设计一般为7585分贝在这种条件下把传输衰减减到最小非常重要。
在建筑楼宇内漏泄同轴电缆耦合损耗设计一般在5565分贝之间因为楼内漏泄同轴电缆单向长度在50100米之间因此传输衰减就不那么重要了更重要的指
标是漏泄同轴电缆能尽量多地发射信号并穿透周围地区。
一个准备扩展的系统可以选择传输衰减较小的漏泄同轴电缆。
比如在办公楼内有一根顺电梯上行的漏泄同轴电缆几个楼面共用一个接头在这种情况下若选择传输衰减低的漏泄同轴电缆今后就可以提供更高频率上的服务或扩大服务覆盖区。
在特定区域内增加线路可以扩大覆盖面。
在较高频率上增加服务则会产生较高的损耗所以选择漏泄同轴电缆时应考虑在各种频率上均能降低损耗的漏泄同轴电缆。
有些宽带漏泄同轴电缆覆盖了几乎所有主要的频率从900MHz上的蜂窝系统到1900MHz上的PCS服务包括用于应急服务的超高频系统。
这些系统可以通过组合器或者交叉波段耦合器把信号组合到一根漏泄同轴电缆线上。
漏泄同轴电缆通常有较高的带宽并能在同一根电缆上在完全不同的波段上和所有距离内提供各种服务。
在实际应用中频率反应和带宽非常重要。
一个带宽中每个信道仅20千赫的系统可以使用任一种电缆或天线。
现在新的PCS系统带有象CDMA这样的解调配置要求1.2兆赫的带宽这时选择漏泄同轴电缆就要注意带宽应与解调配置相匹配。
在长达23公里的隧道中应每隔一定距离安装同轴的双向放大器把信号放大到合理的程度。
总的原则是电缆信号下降20分贝时放大器就应介入补偿20分贝的损耗。
在装有蜂窝系统的大楼楼顶天线与楼内放大器连接可放大信号2530分贝。漏泄同轴电缆可从这个放大器一直铺设到要求的覆盖区那儿另外安装一个放大器将信号提高2530分贝。
在实际应用中一个或两个放大器都可以只要足以补偿路径损耗就行。
远程监测用来跟踪无人值守的大系统对许多放大器都可以进行远程监测。
在远程站点一台PC机和一个软件程序往往同时监测几个系统这在安装多台放大器和其他设备的隧道内尤其实用。
由于系统能及时发现问题所在故可以在短时间内修复系统不会影响正常的
运行。
射频同轴电缆的电压驻波比很重要但对漏泄同轴电缆而言并不是决定性的因素。市面上的漏泄同轴电缆电压驻波比大多数在1.3以上使用在现今的系统上已经足够了。
专用频带漏泄同轴电缆与宽频带漏泄同轴电缆的比较专用频带漏泄同轴电缆与宽频带漏泄同轴电缆相比它是一种特别设计的漏泄同轴电缆通过特别设计外导体上开槽的形状、大小和节距以实现漏泄同轴电缆在某一频率具有非常稳定的系统损耗简单地说通过特别设计漏泄同轴电缆纵向传输的衰减可以通过增加耦合损耗来补偿补偿效果是使漏缆性能优化至使用频率。
专用频带漏泄同轴电缆与宽频带漏泄同轴电缆相比有以下不同点宽频带漏泄同轴电缆的特点是宽带性能在任何单一频率均能维持最佳有密集的狭孔极受环境影响。
专用频带漏泄同轴电缆的特点是在特定的频率下运作性能极佳相对少受环境因素影响在平行于漏泄同轴电缆方向交叉极化较低因此当使用数字通信系统时误码率较低当使用模拟通信系统时将信号的扭曲最小化并且传输损耗很小。
在垂直于漏泄同轴电缆方向相邻极化信号具有非常平的频率响应在整个频段内波动非常小。
避免了过多的交叉极化因此不会产生“双线效应”或反射交叉极化减少了损耗。
减少了多径效应产生的问题。
可优化于几段系统频率在这些频率上与宽带漏泄同轴电缆相比具有更加优化的电气性能。
选用漏泄同轴电缆的理论根据漏泄同轴电缆在系统设计时需要考虑的主要因素有漏泄同轴电缆的系统损耗、各种接插件及跳线的插损、环境条件影响所必须考虑的设计裕量、设备的输出功率、中继器的增益以及设备的最低工作电平。
其中漏泄同轴电缆的系统损耗由漏泄同轴电缆本身的传输衰减和耦合损耗两部分组成对于指定的工作频率其大小主要由漏泄同轴电缆的规格大小来确定规格大的漏泄同轴电缆系统损耗较小传输距离相对长。
在设计时首先考虑到移动终端的输出功率相对于固定设备较低所以一般以
移动终端的发射功率来确定漏泄同轴电缆的最大覆盖长度。
根据设备的最大输出功率电平手机为2W和系统要求的最低场强典型值85dBm----105dBm确定出系统所允许的最大衰耗值αmax. 。
第二选定漏泄同轴电缆的耦合损耗值Lc同时计算出某一规格的漏泄同轴电缆在指定工作频率上的某一长度L所对应的传输衰减α×L α为该漏泄同轴电缆的衰减常数。
工程中对漏泄同轴电缆的选用既要考虑到工程敷设的环境因素又要兼顾使用的设备参数以及工程系统扩展的需要然后理论计算选用比较实用的漏泄同轴电缆规格这样既能满足工程系统要求又能节约工程成本。
