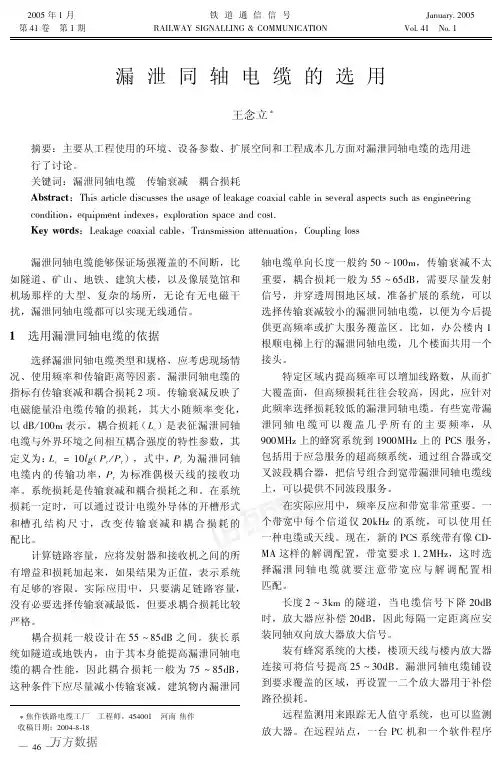

漏泄同轴电缆选用探讨
1.引言
漏泄同轴电缆可以实现任何地方的无线通信,甚至在有电磁波干扰或没有电磁波的地方都可以,例如:隧道、矿山、地铁、建筑大楼和大型、复杂的象展览馆或机场那样的场所。因为漏泄同轴电缆能保证信号覆盖的不间断性。
2.选用漏泄同轴电缆的依据
选择适当的漏泄同轴电缆要看其应用的需要,选择最合适的漏泄同轴电缆类型和规格由系统的设计和所有相关参数如使用频率、传输距离等决定。
选择漏泄同轴电缆有两个重要指标:传输衰减和耦合损耗。漏泄同轴电缆的系统损耗就是指传输衰减和耦合损耗的总和。传输衰减,也叫介入损耗,主要指传输线路的线性损耗,随频率而变化,以分贝/100米表示。耦合损耗是指通过开槽外导体从电缆散发出的电磁波在漏泄同轴电缆和移动接收机之间的路径损耗或信号衰减。因此系统损耗可以说是整个漏泄同轴电缆的损耗。因此在实际应用中,只要传输衰减能满足操作容限或链路容量的要求,就没必要选择那些传输衰减最低的漏泄同轴电缆,但对耦合损耗的要求会更严格一点。
在设计时要计算链路容量就得把所有发射器和接收机之间的增益和损耗加在一起,它还必须包括任何其他因素引起的损耗。如果计算结果为正值,那就表示有足够的容限允许环境发生变化,而系统仍可正常运行。
对漏泄同轴电缆而言,耦合损耗设计一般在55~85分贝之间。在狭长系统如隧道或地铁内,因为隧道或地铁本身能帮助提高漏泄同轴电缆的耦合性能,因此耦合损耗设计一般为75~85分贝,在这种条件下,把传输衰减减到最小非常重要。在建筑楼宇内,漏泄同轴电缆耦合损耗设计一般在55~65分贝之间,因为楼内漏泄同轴电缆单向长度在50~100米之间,因此传输衰减就不那么重要了,更重要的指标是漏泄同轴电缆能尽量多地发射信号,并穿透周围地区。
一个准备扩展的系统,可以选择传输衰减较小的漏泄同轴电缆。比如在办公楼内有一根顺电梯上行的漏泄同轴电缆,几个楼面共用一个接头,在这种情况下,若选择传输衰减低的漏泄同轴电缆,今后就可以提供更高频率上的服务或扩大服务覆盖区。
在特定区域内增加线路可以扩大覆盖面。在较高频率上增加服务则会产生较高的损耗,所以选择漏泄同轴电缆时应考虑在各种频率上均能降低损耗的漏泄同轴电缆。有些宽带漏泄同轴电缆覆盖了几乎所有主要的频率,从900MHz上的蜂窝系统到1900MHz上的PCS服务,包括用于应急服务的超高频系统。这些系统可以通过组合器或者交叉波段耦合器把信号组合到一根漏泄同轴电缆线上。漏泄同轴电缆通常有较高的带宽,并能在同一根电缆上在完全不同的波段上和所有距离内提供各种服务。
在实际应用中,频率反应和带宽非常重要。一个带宽中每个信道仅20千赫的系统,可以使用任一种电缆或天线。现在,新的PCS系统带有象CDMA这样的解调配置,要求1.2兆赫的带宽,这时选择漏泄同轴电缆就要注意带宽应与解调配置相匹配。
在长达2~3公里的隧道中,应每隔一定距离安装同轴的双向放大器,把信号放大到合理的程度。总的原则是电缆信号下降20分贝时,放大器就应介入补偿20分贝的损耗。在装有蜂窝系统的大楼,楼顶天线与楼内放大器连接可放大信号25~30分贝。漏泄同轴电缆可从这个放大器一直铺设到要求的覆盖区,那儿另外安装一个放大器将信号提高25~30分贝。在实际应用中,一个或两个放大器都可以,只要足以补偿路径损耗就行。
远程监测用来跟踪无人值守的大系统,对许多放大器都可以进行远程监测。在远程站点,一台PC机和一个软件程序往往同时监测几个系统,这在安装多台放大器和其他设备的隧道内尤其实用。由于系统能及时发现问题所在,故可以在短时间内修复系统,不会影响正常的运行。
射频同轴电缆的电压驻波比很重要,但对漏泄同轴电缆而言并不是决定性的因素。市面上的漏泄同轴电缆电压驻波比大多数在 1.3以上,使用在现今的系统上已经足够了
3. 专用频带漏泄同轴电缆与宽频带漏泄同轴电缆的比较
专用频带漏泄同轴电缆与宽频带漏泄同轴电缆相比,它是一种特别设计的漏泄同轴电缆,通过特别设计外导体上开槽的形状、大小和节距,以实现漏泄同轴电缆在某一频率具有非常稳定的系统损耗,简单地说,通过特别设计,漏泄同轴电缆纵向传输的衰减可以通过增加耦合损耗来补偿,补偿效果是使漏缆性能优化至使用频率。
专用频带漏泄同轴电缆与宽频带漏泄同轴电缆相比有以下不同点:宽频带漏泄同轴电缆的特点是:
? 宽带性能在任何单一频率均能维持最佳;
? 有密集的狭孔;
? 极受环境影响。
专用频带漏泄同轴电缆的特点是:
? 在特定的频率下运作性能极佳;
? 相对少受环境因素影响;
? 在平行于漏泄同轴电缆方向,交叉极化较低,因此当使用数字通信系统时误码率较低,当使用模拟通信系统时将信号的扭曲最小化,并且传输损耗很小。
? 在垂直于漏泄同轴电缆方向,相邻极化信号具有非常平的频率响应,在整个频段内波动非常小。
? 避免了过多的交叉极化,因此不会产生“双线效应”或反射交叉极化,减少了损耗。
减少了多径效应产生的问题。
? 可优化于几段系统频率,在这些频率上与宽带漏泄同轴电缆相比具有更加优化的电气性能。
4. 选用漏泄同轴电缆的理论根据漏泄同轴电缆在系统设计时需要考虑的主要因素有:漏泄同轴电缆的系统损耗、各种接插件及跳线的插损、环境条件影响所必须考虑的设计裕量、设备的输出功率、中继器的增益以及设备的最低工作电平。其中,漏泄同轴电缆的系统损耗由漏泄同轴电缆本身的传输衰减和耦合损耗两部分组成,对于指定的工作频率其大小主要由漏泄同轴电缆的规格大小来确定,规格大的漏泄同轴电缆系统损耗较小,传输距离相对长。
在设计时,首先,考虑到移动终端的输出功率相对于固定设备较低,所以一般以移动终端的发射功率来确定漏泄同轴电缆的最大覆盖长度。根据设备的最大输出功率电平(手机为2W)和系统要求的最低场强(典型值﹣85dBm----﹣105dBm)确定出系统所允许的最大衰耗值αmax. 。
第二,选定漏泄同轴电缆的耦合损耗值Lc,同时计算出某一规格的漏泄同轴电缆在指定工作频率上的某一长度L所对应的传输衰减α×L, α为该漏泄同轴电缆的衰减常数。从而确定该漏泄同轴电缆的系统损耗值αs=α×L+Lc 。
第三,系统设计时还必须根据工作的环境留出一定的裕量M,此裕量牵涉的因素一般有以下几点:
耦合损耗提供的数字为一统计测量值,必须考虑其波动性;
按50%耦合损耗值设计时,需留出10dB的裕量;
按95%耦合损耗值设计时,需留出5dB的裕量;
跳线及接头的插损必须予以考虑;
地铁系统车体的屏蔽作用和吸收损耗也要考虑,根据经验其推荐值10dB到15dB
第四,确定漏泄同轴电缆的最大覆盖距离:
因为系统损耗为αmax. =αs +M=α×L+Lc+M
则L=(αmax.-Lc-M)÷α
此L值即为漏泄同轴电缆的最大覆盖距离。
下面举一个实际例子予以说明:
假设漏泄同轴电缆的规格为HLHTAY-50-42
频率为900MHz
耦合损耗为76dB(95%)
漏泄同轴电缆的衰减常数α为27dB/KM
手机最大输出功率为2W(33dBm)
最低工作电平为-105 dBm
耦合损耗的波动裕量为5dB
跳线及接头损耗为2dB
车体影响为10dB
则αmax.=33 dBm-(-105 dBm)=138 dB
αs =27dB/KM×L+76dB
M=5 dB+2 dB+10 dB=17 dB
所以 L=(138 dB-76 dB-17 dB)÷27 dB/KM
=1.67KM
=1670米
此结果说明在以上假设条件下,该种规格漏泄同轴电缆的最大覆盖距离为1670米,如果还不能满足覆盖长度的要求,则必须考虑加中继器来延长覆盖距离。
5.结论
工程中对漏泄同轴电缆的选用既要考虑到工程敷设的环境因素,又要兼顾使用的设备参数以及工程系统扩展的需要,然后理论计算选用比较实用的漏泄同轴电缆规格,这样既能满足工程系统要求,又能节约工程成本。
做为全球无线通信基础设施和射频技术的领导者RFS(安弗施)无线室内解决方案(WINS)的重要基石之一的泄漏电缆,是一种可以安装在建筑物内及隧道内的致力于无线覆盖的设备,它可以解决在室外基站信号无法穿透的建筑物内无线覆盖的难题。通过泄漏电缆的特殊设计,使得电磁能量可以部分地从电缆内穿透到电缆外,从而达到无线信号可以沿泄漏电缆对沿线范围内一定区域进行精确的覆盖。
基本上来说,泄漏电缆与泡沫绝缘射频电缆有着同样的构造,即,同轴的内部导体与外部导体被低损耗的泡沫绝缘介质隔开。但是,其差别在于泄漏电缆外部导体上有成百上千个小孔(或槽)(如图1所示)。这些孔对应成众多的RF 发射点,从而使功率可以沿电缆进行多点辐射。
这样,便可精确设计RF信号的分布。泄漏电缆可以理想地用于一些曲折的空间内,以解决传统天线(需要视距覆盖)受限的弊端。这种泄漏电缆还适用于金属框架的建筑物结构,或者信号需要被限制在一个比较小的范围(几米)内。
通过这种方法,信号覆盖范围可以被限定在一个特定的区域内,从而可以最大限度降低同频道干扰。
早在70年代,泄漏电缆便由于高性能、高容量和宽频带在而用于宽带通信。
当今的宽频泄漏电缆已经成为室内无线通讯系统的重要组成部分,它们包括第二代和第三代商业网络、紧急服务通讯网络、WLAN、WiMAX和移动电视等。
技术参数
泄漏电缆的关键参数:
·频率范围:。通过不同的开槽设计,可以使漏缆优化在不同的工作频带上。因此须根据不同的用途使用不同开孔尺寸的泄漏电缆。
·耦合损耗:在泄漏电缆和测试接收天线相距2m(6.5英尺)情况下测得的信号损耗值。一般来说,存在如下两种将电磁能量从泄漏电缆发射至空间的模式:耦合模式和辐射模式。
·传输损耗:信号沿泄漏电缆方向进行传输时存在信号损耗,即为传输损耗。较低的耦合损耗通常会导致较高的传输损耗,反之亦然。两个值均随频率不同而不同。
·系统损耗:即为传输损耗和耦合损耗的总和。通常电缆长度越短,系统损耗也越小。RFS全球独特设计的可变衰耗泄漏电缆以通过改变一条漏缆上的耦合损耗来改善系统损耗,从而增加泄漏电缆的最大使用长度。
耦合损耗的测量
如上所述,耦合损耗源自电缆信号和一个半波偶极子天线接收到的信号之间的比值(单位dB)。耦合损耗及泄漏电缆的传输衰减,可依照国际电工技术委员会标准IEC 61 196-4-《同轴通讯电缆(第4部分:辐射电缆分规范)》介绍的自由空间方法测得。。
测量辐射信号电平时须将一个半波偶极子天线与漏缆保持2m的情况下沿漏缆方向移动。耦合损耗的采样值由于不同相位信号的重合而沿电缆变化。它们还根据半波偶极子天线的极化方式(正交、垂直或平行)有关。根据IEC 61 196-4,耦合损耗值是空间平均数据,或者是某个极化方向的值。
典型情况下,给定两个耦合损耗值,如下:
·50%的接收概率:其中所有采样值的50%好于所述值。
·95%的接收概率:其中所有采样值的95%好于所述值。
95%的值,以及两值之间的差值,可以帮助系统设计员评估并计算连接的可用性(图2)。
实际环境中的系统损耗
如上所述,系统损耗是传输损耗(衰减)和耦合损耗之和。在实际环境中(如隧道、建筑物或地下车库内),需考虑导体的影响、反射或“致损耗”的平面。这可通过以下途径处理:
·安装时使用夹具以减少致损耗墙面的影响。
·保留10-15dB的衰落储备。。
一般来说,不同于开放空间,隧道安装环境下会产生更多的多径效应它们取决于隧道的形状、尺寸和材料等因素。40多年来RFS研究了不同的隧道情况下对每个不同频段的影响,得出了一套指导方法,可以将这些效应定量化(图3)。
这些研究应用在了可变衰耗泄漏电缆的发展。“梯级”一词被引入,并通过特殊设计的开孔配置来设定不同的耦合损耗。这样就产生了一种具有特殊截面且耦合损耗随着泄漏电缆的长度而逐渐降低的泄漏电缆。其目的是补偿传输损耗(衰减)并使沿电缆长度方向的系统损耗维持在一个几乎恒定的水平上(图4)。由于正常情况下系统损耗随距离增加,因此可变衰耗泄漏电缆显著地增加了泄漏电缆的可用长度。
另外一个特别有利之处在于,比起“常规”的泄漏电缆,它具有极小的动态范围。
由于电缆衰减因频率的不同而变化,所以补偿只在频率范围给定时才能精确。虽然不存在总补偿,但这种电缆也适用于其他频率。
关于RADIAFLEX
RADIAFLEX-RFS的泡沫介质泄漏同轴电缆,通过先进的设计使优异的电性能和机械性能完美的结合。它包括一个内部导体和一个与之同轴的外部导体,两者由一种低损耗泡沫介质隔开。外部导体由一种重叠式铜箔(ALF、RLF、RLK、RLV 及RAY型)或缝焊波纹铜管(RCF及RSF型)制成。
这种泄漏电缆的一个重要优点是可以传输并发射宽带RF。依照移动通信方面用途的不同,RFS将其RADIAFLEX产品分为以下几类:
·AFL及RLF系列-用于大功率多频率场合
·RLK系列-用于低耦合损耗变化场合
·RLV系统(“Vario”)-用于分级耦合损耗、接近恒定系统损耗和低幅度变化场合
·RAY系统-用于低耦合损耗变化的高频场合
·RCF系统-用于小弯曲半径的安装条件艰苦的场合
·RSF系统-用于小弯曲半径的车辆
这些RADIAFLEX系列电缆的主要不同之处在于外部导体开孔的方式,外部导体上的开孔决定内部同轴系统和外部环境之间的交互作用。这一因素影响所有重要的电性能,如频率范围、传输衰减、耦合损耗及环境易感性。
-[完]
3G网络建设中的室内覆盖建设对于3G运营有着直接的影响。3G主要业务量来自于室内用户。据相关3G业务数据采集结果表明,3G的室内业务占总业务的一半以上。如何做好室内覆盖,保证室内覆盖网络性能,提高用户满意度,增加APRU 值,对3G业务成功运营有着非常重要的影响;同时,实现多频段多系统室内覆盖也十分重要。
全球无线通信基础设施与无线射频技术的领导者——安弗施公司(RFS)早前推出了一款ClearFill Space2光纤直放站解决方案,这是一套先进的、支持多频段和多系统的光纤射频分布系统,用于大型建筑的无线室内覆盖,尤其适用于提供公共交通服务的地铁、公路隧道和铁路隧道的覆盖。
灵活的模块化设计令其具备无限拓扑配置能力,支持各类定制化的无线室内覆盖解决方案。
RFS无线室内覆盖解决方案区域产品总监聂鑫表示:“高层建筑、地铁或机场等大型复杂建筑的无线网路室内拓扑一般都比较复杂,容量需求大,同时还需要具备支持多个运营商的移动通信服务的能力。因此这类无线室内覆盖的系统通常需要特别定制。”
这正是RFS的 ClearFill Space2光纤直放站解决方案的优势所在。该解决方案配有代表业内领先技术水平的光远端机,结合RFS用于隧道覆盖的
RADIAFLEX 泄漏电缆技术实现宽频无源射频分布系统。
ClearFill Space2的近端机采用成熟的模块化主控技术,经过特别配置之
后,支持特定的网络拓扑。它能够承载大功率输出的光远端机,提供最佳的射频载波输出功率,覆盖更长的隧道、更大的区域,提供最优质的通信服务。
RFS的ClearFill Space2光纤直放站解决方案可确保每台远端机都能实现光纤性能与射频覆盖的完美结合,其大功率远端机可光纤拉远19公里,每台远端机覆盖3G频段信号的范围约为18000平方米或450米的隧道。
同时ClearFill Space2强大的覆盖能力满足各种大容量覆盖需求,是RFS 的ClearFill Space1 光纤直放站解决方案的有力补充。RFS 的ClearFill Space1光纤直放站解决方案是一套即插即用系统,专为中等容量以下的覆盖需求而设计,每台远端机设计覆盖4600平方米的室内空间。
ClearFill Space2支持所有主流频段,为全球的隧道、大型场馆和校园等各类建筑提供高度灵活的覆盖解决方案。而形成这种高度灵活性的关键是在于其大大提高了单频段运行环境下或多频段/多系统环境下的射频信号强度,并支持各种主流移动无线技术,如GSM、CDMA、UMTS、W-CDMA、IDEN和LTE等。
该系统不但具有将信号覆盖到大型场馆和校园的强大性能,更仍然保持着成本优势,是一款高性价比的解决方案。这主要归功于其近端机(主控单元)能与基站、Node B系统以及RFS ClearFill Air射频直放站直接相连,简化了中间环节,从而节约成本。
随着移动通信技术的演进,新的技术标准和新的运营商不断进入市场,通过增加射频接口方式,该系统可被升级对新的标准或运营商系统进行覆盖。
聂鑫谈道,ClearFill Space2的主要特色是其将从基站获得的无线信号转换为光信号,继而通过光纤将光信号传输至远端的光远端机。这套光纤直放站系统既支持单频段,也支持运行多频段,从而将功耗和空间占用降到最低。
ClearFill Space 2可通过与SNMP、内置于近端机的无线调制解调器连接或者经由RS232实现远程或本地管理。
聂鑫最后补充道:“ClearFill Space 2光纤直放站解决方案极为广泛的应用范围及其对大型楼宇、隧道和购物中心的超强覆盖能力,已引起全球各大运营商对该项技术产生极大关注。我们非常荣幸ClearFill Space2可满足运营商的覆盖要求,为运营商提供了一种更加具有成本效益的室内覆盖解决方案。”
RFS 是一家全球性的电缆、天线、塔、有源和无源射频调节产品的设计与制造商,专注于为无线通信基础设施提供全面的整体解决方案。
RFS 为世界各地的移动通信运营商、系统设备制造商、 分销商 、系统集成商以及安装商等提供包括广播电视发射、无线通信、地面移动通信和微波通信等领域的全方位产品和服务。作为一家产品生产与客户服务遍布全球的ISO 9001 和 14001 标准认证企业,RFS 为客户提供尖端的工程技术、卓越的现场支持和创新的产品设计,是无线通信基础设施领域的领导者。
泄露电缆
●泄漏同轴电缆是一种在同轴电缆外导体纵长方向,以一定的间隔和不同形式开槽的特制同轴电缆;
●开槽的目的是为了使其电信号能量能从电缆槽口辐射出来,以达到向外传播和接收外来无线电波的目的;
●
泄漏同轴电缆解决无线通信在隧道等狭长空间环境传播的主要方法。
漏泄同轴电缆的敷设施工工艺标准 1.施工准备 1.1 劳动组织 1.2 工机具
1.3 材料
2.操作程序 2.1 工艺流程 2.2 操作要点 2.2.1 施工准备 在施工准备阶段,详细调查隧道内漏缆挂设位置及电力线、回流
线的高度、侧别及安全距离是否能够满足布缆的设计要求,隧道外架挂区段地形情况,核实中继器、天线杆塔、接头的位置及中继段的长度。 2.2.2 单盘测试 包括编写盘号、核对规格型号及数量,外观检查及验气工作,环阻、绝缘电阻和电气绝缘强度的测试,稳气。 (1)电桥测量漏缆环阻 把漏缆一侧的外导体和内导体短接,另一侧用直流电桥测量其环阻,测试连接见下图。 其测试标准:应小于4Ω/Km。 (2)利用500V兆欧表对漏缆内外导体间的绝缘电阻进行测量,测试连接见下图。 其测试标准:应不低于1000MΩ·KM, (3)绝缘耐压 漏缆内外导体间的高压耐压标准是:工频3KV电压2分钟不击穿。
(4)单盘稳气 漏缆充气压不得大于100±10kpa;稳气气压为90—100kpa(24小时),利用热可缩帽进行封堵充气。 2.2.3 配盘 (1)根据设计文件及现场调查的实际情况,采用分级补偿的办法进行配盘。 (2)通过几种不同耦合损耗规格的漏缆(90dB,80dB,70dB,65dB)依次串联,用逐渐减小耦合损耗的办法来补偿由于漏缆传输损耗引起的电平下降,从而使列车在全线运行中能收到较平稳的信号电平。 (3)按照每种耦合损耗规格漏缆的长度,进行合理配置,最大限度的利用出厂单盘漏缆,尽量减少剩余短段漏缆和接头数目。 2.2.4 隧道内漏泄电缆的架挂 (1)隧道内电缆支架的安装 ①电缆支架孔的位置,距离钢轨面高度一般为4.8—4.9m. ②用冲击钻在洞壁预定位置钻一个Ф19mm的孔,孔深为70±3mm。孔应平直不可成喇叭状。 ③将胀管及螺杆装在一起放入Ф19mm孔内,用木锤打入洞内,要注意保护螺杆螺纹。 ④支架安装时,将垫圈螺母拧好固定,夹板固定要统一,以使电缆与洞壁之间的距离保持一致。 ⑤洞内吊夹每隔2.5—5m安装一个,如环境条件的影响,可做适当的调整。
漏泄同轴电缆选用探讨 1.引言 漏泄同轴电缆可以实现任何地方的无线通信,甚至在有电磁波干扰或没有电磁波的地方都可以,例如:隧道、矿山、地铁、建筑大楼和大型、复杂的象展览馆或机场那样的场所。因为漏泄同轴电缆能保证信号覆盖的不间断性。 2.选用漏泄同轴电缆的依据 选择适当的漏泄同轴电缆要看其应用的需要,选择最合适的漏泄同轴电缆类型和规格由系统的设计和所有相关参数如使用频率、传输距离等决定。 选择漏泄同轴电缆有两个重要指标:传输衰减和耦合损耗。漏泄同轴电缆的系统损耗就是指传输衰减和耦合损耗的总和。传输衰减,也叫介入损耗,主要指传输线路的线性损耗,随频率而变化,以分贝/100米表示。耦合损耗是指通过开槽外导体从电缆散发出的电磁波在漏泄同轴电缆和移动接收机之间的路径损耗或信号衰减。因此系统损耗可以说是整个漏泄同轴电缆的损耗。因此在实际应用中,只要传输衰减能满足操作容限或链路容量的要求,就没必要选择那些传输衰减最低的漏泄同轴电缆,但对耦合损耗的要求会更严格一点。 在设计时要计算链路容量就得把所有发射器和接收机之间的增益和损耗加在一起,它还必须包括任何其他因素引起的损耗。如果计算结果为正值,那就表示有足够的容限允许环境发生变化,而系统仍可正常运行。 对漏泄同轴电缆而言,耦合损耗设计一般在55~85分贝之间。在狭长系统如隧道或地铁内,因为隧道或地铁本身能帮助提高漏泄同轴电缆的耦合性能,因此耦合损耗设计一般为75~85分贝,在这种条件下,把传输衰减减到最小非常重要。在建筑楼宇内,漏泄同轴电缆耦合损耗设计一般在55~65分贝之间,因为楼内漏泄同轴电缆单向长度在50~100米之间,因此传输衰减就不那么重要了,更重要的指标是漏泄同轴电缆能尽量多地发射信号,并穿透周围地区。 一个准备扩展的系统,可以选择传输衰减较小的漏泄同轴电缆。比如在办公楼内有一根顺电梯上行的漏泄同轴电缆,几个楼面共用一个接头,在这种情况下,若选择传输衰减低的漏泄同轴电缆,今后就可以提供更高频率上的服务或扩大服务覆盖区。

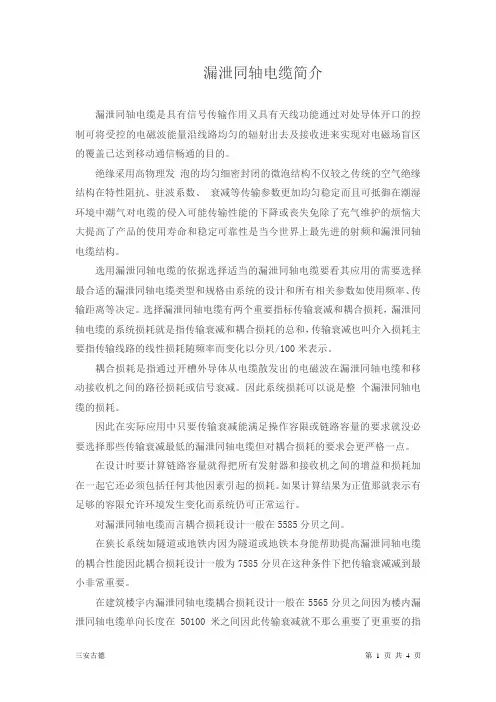

漏泄同轴电缆简介 漏泄同轴电缆是具有信号传输作用又具有天线功能通过对处导体开口的控制可将受控的电磁波能量沿线路均匀的辐射出去及接收进来实现对电磁场盲区的覆盖已达到移动通信畅通的目的。 绝缘采用高物理发泡的均匀细密封闭的微泡结构不仅较之传统的空气绝缘结构在特性阻抗、驻波系数、衰减等传输参数更加均匀稳定而且可抵御在潮湿环境中潮气对电缆的侵入可能传输性能的下降或丧失免除了充气维护的烦恼大大提高了产品的使用寿命和稳定可靠性是当今世界上最先进的射频和漏泄同轴电缆结构。 选用漏泄同轴电缆的依据选择适当的漏泄同轴电缆要看其应用的需要选择最合适的漏泄同轴电缆类型和规格由系统的设计和所有相关参数如使用频率、传输距离等决定。选择漏泄同轴电缆有两个重要指标传输衰减和耦合损耗,漏泄同轴电缆的系统损耗就是指传输衰减和耦合损耗的总和,传输衰减也叫介入损耗主要指传输线路的线性损耗随频率而变化以分贝/100米表示。 耦合损耗是指通过开槽外导体从电缆散发出的电磁波在漏泄同轴电缆和移动接收机之间的路径损耗或信号衰减。因此系统损耗可以说是整个漏泄同轴电缆的损耗。 因此在实际应用中只要传输衰减能满足操作容限或链路容量的要求就没必要选择那些传输衰减最低的漏泄同轴电缆但对耦合损耗的要求会更严格一点。 在设计时要计算链路容量就得把所有发射器和接收机之间的增益和损耗加在一起它还必须包括任何其他因素引起的损耗。如果计算结果为正值那就表示有足够的容限允许环境发生变化而系统仍可正常运行。 对漏泄同轴电缆而言耦合损耗设计一般在5585分贝之间。 在狭长系统如隧道或地铁内因为隧道或地铁本身能帮助提高漏泄同轴电缆的耦合性能因此耦合损耗设计一般为7585分贝在这种条件下把传输衰减减到最小非常重要。 在建筑楼宇内漏泄同轴电缆耦合损耗设计一般在5565分贝之间因为楼内漏泄同轴电缆单向长度在50100米之间因此传输衰减就不那么重要了更重要的指
