沥青软化点试验环球法
1 目的与适用范围
本方法适用于测定道路石油沥青、聚合物改性沥青的软化点，也适用于测定液体石油沥青、煤沥青蒸馏残留物或乳化沥青蒸发残留物的软化点。
2仪具与材料技术要求
2.1软化点试验仪：由下列部件组成：
2.1.1 钢球：直径9.53mm，质量
3.5g±0.05g。
2.1.2试样环：黄铜或不锈钢等制成。
2.1.3钢球定位环：黄铜或不锈钢制成。
2.1.4 金属支架：由两个主杆和三层平行的金属板组成。上
层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有而下底板距烧杯底,25.4mm水高标记。环下面距下层底板为
不小于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。
2.1.5耐热玻璃烧杯：容量800~1000mL，直径不小于86mm，高不小于120mm。
2.1.6 温度计：量程0～100℃，分度值0.5℃。
2.2 装有温度调节器的电炉或其他加热炉具(液化石油气、天
然气等)。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。
2.3 当采用自动软化点仪时,各项要求应与2.1及2.2相同，温度采用温度传感器测定.并能自动显示或记录，且应对自动装置的准确性经常校验。
2.4 试样底板：金属板(表面粗糙度应达Ra0.8μm)或玻璃板。
2.5 恒温水槽:控温的准确度为±0.5℃。
2.6 平直刮刀。
2.7 甘油、滑石粉隔离剂(甘油与滑石粉的质量比为2:1)。蒸馏水或纯净水：2.8
2.9其他：石棉网。
3 方法与步骤
3.1准备工作
3.1.1 将试样环置于涂有甘油滑石粉隔离剂的试样底板上。按本规程T 0602的规定方法将准备好的沥青试样徐徐注入试样环内至略高出环面为止。
如估计试样软化点高于120℃，则试样环和试样底板(不用玻璃板)均应预热至80~100℃。
3.1.2 试样在室温冷却30min后，用热刮刀刮除环面上的试样,应使其与环面齐平。
3.2试验步骤
3.2.1 试样软化点在80℃以下者：
1)将装有试样的试样环连同试样底板置于装有5℃±0.5℃水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。
2)烧杯内注人新煮沸并冷却至5℃的蒸馏水或纯净水，水面略低于立杆上的深度标记。．
3)从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆孔中，套上定位环；然后将整个环架放入烧杯中，调整水面至深度标记，并保持水温为5℃±0.5℃。环架上任何部分不得附有气泡。将0~100℃的温度计由上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平。
4)将盛有水和环架的烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央，立即开动电磁振荡搅拌器，使水微微振荡，并开始加热，使杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。在加热过程中，应记录每分钟上升的温度值，如温度上升速度超出此范围，则试验应重做。
5)试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，准确至0.5℃。
3.2.2 试样软化点在80℃以上者：
1)将装有试样的试样环连同试样底板置于装有32℃±1℃甘油的恒温槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于甘油中。．
2)在烧杯内注人预先加热至32℃的甘油，其液面略低于立杆上的深度标记。
3)从恒温槽中取出装有试样的试样环，按上述3.2.1的方法进行测定，准确至1℃。
4 报告
同一试样平行试验两次，当两次测定值的差值符合重复性试验允许误差要求时，取其平均值作为软化点试验结果，准确至0.5℃。
5允许误差
5.1当试样软化点小于80℃时，重复性试验的允许误差为1℃，再现性试验的允许误差4℃。
5.2 当试样软化点大于或等于80℃时，重复性试验的允许误差为2℃，再现性试验的允许误差8℃。
三. 沥青软化点试验 1.试验目的 测定沥青的软化点，可以评定粘稠沥青的热稳定性。 2.试验仪具 （1）环与球软化点仪（图7-7）： (图7-7) 由下列几个部分组成。 ①钢球：直径为9.53mm，质量为3.5g±0.05g。 ②试样环（图7-8）：用黄铜或不锈钢等制成。 （图7-8） ③钢球定位环：用黄铜或不锈钢制成。 ④金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中层板上有两个孔，以供放置试样环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上
面51mm处刻有水高标记。环下面距下层板为25.4mm，而下底板距烧杯底不小于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 ⑤耐热玻璃烧杯：容积800mL～1000mL，直径不小于86mm，高度不小于120mm。 ⑥温度计：刻度0℃～80℃，分度为0.5℃。 （2）试样底板：金属板或玻璃板。 （3）环夹：由薄钢条制成，用以夹持金属环，以便刮平试样表面。 （4）平直刮刀。 （5）甘油滑石粉隔离剂。 （6）加热炉具：装有温度调节器的电炉或其它加热炉具。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。 （7）恒温水槽：控温的准确度为0.5℃。 （8）新煮沸过的蒸馏水。 （9）其他：石棉网。 3.试验方法 图7-9 沥青软化点试验 （1）制备试样 ①将试样环置于涂有隔离剂的金属板上，按规定方法准备好沥青试样，然后缓缓注入试样环内至略高出环面为止。如估计软化点高于120℃，则试
样环和金属底板均应预热至80℃～100℃。 ②试样在室温冷却30min后，用环夹夹着试样环，并用热刮刀刮除环面上的试样，务使与环面齐平。 试样软化点在80℃以下者，试验步骤如下： （2）将装有试样的试样环连同金属板置于5℃±0.5℃水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 （3）烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记。 （4）从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆孔中，并套上定位环；然后将整个环架放入烧杯中，调整水面至深度标记，并保持水温为5℃±0.5℃。环架上任何部分不得附有气泡。将温度计由上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平。 （5）将烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央，立即开动振荡搅拌器，使水微微振荡，并开始加热，使杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。在加热过程中，应记录每分钟上升的温度值，如温度上升速度超出此范围时，则试验应重做。 （6）试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，准确至0.5℃。 试样软化点在80℃以上者，试验步骤如下： （2）将装有试样的试样环连同金属底板置于装有32℃±1℃甘油的恒温槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于甘油中。 （3）在烧杯内注入预先加热至32℃的甘油，其液面略低于立杆上的深度标记。 （4）从恒温槽中取出装有试样的试样环，按上述方法进行测定，准确至1℃。 4.报告 同一试样平行试验两次，当两次测定值的差值符合重复性试验精密度要求时，取其平均值作为软化点试验结果，准确至0.5℃。 5.精密度或允许差
沥青软化点试验 This manuscript was revised by the office on December 10, 2020.
沥青软化点试验 1．试验目的 沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和重量的钢球，放于水（5℃）或甘油（32.5℃）中，以5±0.5℃ /min速度加热，至钢球下沉达到规定距离（25.4cm）时的温度以℃表示，它在一定程度上表示沥青的温度稳定性。 2．实验仪器 （1）软化点试验仪：由耐热玻璃烧杯、金属支架、钢球、试样环、钢球定位环、温度计等部件组成。耐热玻璃烧杯容量800～ 1000mL，直径不少于86mm，高不少于120mm，金属支架由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中层板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面 51mm处刻有水高标记。环下面距下层底板为25.4mm ，而下底板距烧杯底不少于12.7mm , 也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起；钢球直径9.53mm，质量±0.05g；试样杯由黄铜或不锈钢制成，高±0.1mm，下端有一个2mm的凹槽；钢球定位环由黄铜或不锈钢制成。 （2）温度计：0～80℃，分度为0.5℃。 （3）装有温度调节器的电炉或其它加热炉具（液化石油气、天然气等）。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。（4）试样底板：金属板（表面粗糙度应达μm ）或玻璃板。
（5）恒温水槽：控温的准确度为0.5℃。 （6）平直刮刀． （7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2:l）。（8）新煮沸过的蒸馏水。 （9）其它：石棉网。 3．预习要求 掌握沥青软化点的概念，熟悉测定沥青软化点的试验步骤。4．试验步骤 准备工作：将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注人试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80℃～100℃。 试样在室温冷却3Omin后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。 1）试样软化点在80℃以下者： （1）将装有试样的试样环连同试样底板置于5℃±0.5℃（水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 （2）烧杯内注人新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记。 （3）从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆孔中，套上定位环；然后将整个环架放人烧杯中，调整水面至深度标
DF-5型电控沥青软化点测定仪操作规程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
DF-5型电控沥青软化点测定仪操作规 程示范文本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、接通电源。将试件水平地安放在上承板上孔内同 时将定位环置于下承板上并将钢球置于定位环的孔中将0- 100℃的温度表通过盖中孔插入，使银端落在上承板的中孔 然后将环架放在烧杯中。杯内盛水或甘油液面略低于吊杆 上的标记，水温保持5±0.5℃,甘油保持32±1℃,恒温15分 钟。 2、恒温后15分钟后取出环架，将下承板上定位环套 于试件环上，球置于定位环中调整水或甘油液面使之与吊 杆的标记平齐并保持水温为5±0.5℃，环架上任何部分不 得有气泡。
3、经过保温后，立即加热将温度调节旋纽调至5-5.5档范围内，此时电压指示在5-60V左右。根据电源电压的实际情况，再做微量调节使烧杯内的水或甘油的温度控制在3分钟以内每分钟上升5±0.5℃，上升速度不得超过此范围。 4、沥青试样受热软化后下垂至与下承板刚刚接触时的温度为该试样的软化点，记录温度数据。 5、使用完毕后，应擦净仪器，并保持清洁、干燥。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
沥青软化点试验环球法 1 目的与适用范围 本方法适用于测定道路石油沥青、聚合物改性沥青的软化点，也适用于测定液体石油沥青、煤沥青蒸馏残留物或乳化沥青蒸发残留物的软化点。 2仪具与材料技术要求 2.1软化点试验仪：由下列部件组成： 2.1.1 钢球：直径9.53mm，质量 3.5g±0.05g。 2.1.2试样环：黄铜或不锈钢等制成。 2.1.3钢球定位环：黄铜或不锈钢制成。 2.1.4 金属支架：由两个主杆和三层平行的金属板组成。上 层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有而下底板距烧杯底,25.4mm水高标记。环下面距下层底板为 不小于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 2.1.5耐热玻璃烧杯：容量800~1000mL，直径不小于86mm，高不小于120mm。 2.1.6 温度计：量程0～100℃，分度值0.5℃。 2.2 装有温度调节器的电炉或其他加热炉具(液化石油气、天
然气等)。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。 2.3 当采用自动软化点仪时,各项要求应与2.1及2.2相同，温度采用温度传感器测定.并能自动显示或记录，且应对自动装置的准确性经常校验。 2.4 试样底板：金属板(表面粗糙度应达Ra0.8μm)或玻璃板。 2.5 恒温水槽:控温的准确度为±0.5℃。 2.6 平直刮刀。 2.7 甘油、滑石粉隔离剂(甘油与滑石粉的质量比为2:1)。蒸馏水或纯净水：2.8 2.9其他：石棉网。 3 方法与步骤 3.1准备工作 3.1.1 将试样环置于涂有甘油滑石粉隔离剂的试样底板上。按本规程T 0602的规定方法将准备好的沥青试样徐徐注入试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板(不用玻璃板)均应预热至80~100℃。 3.1.2 试样在室温冷却30min后，用热刮刀刮除环面上的试样,应使其与环面齐平。 3.2试验步骤 3.2.1 试样软化点在80℃以下者：
塑料埋地排水管维卡软化温度试验作业指导书 一编制目的： 为确保操作熟练、规范和检测数据的准确可靠、有效。 二试样要求： 1 取样 1）管材 试样应是从管材上沿轴向裁下的弧形管段，其尺寸如下： 长度：约50mm，宽度：10mm～20 mm。 2）管件 试样应是从管家的承口、插口或柱面上裁下的弧形片段，其长度为： 直径小于或等于90mm的管件，试样长度和承口长度相等； 直径大于90mm的管件，试样长度为50mm。 宽度为10mm～20mm. 试样应从没有合模限或注射点的部位切取。 2 试样制备 1）如果管材或管件壁厚大于6mm，则采用适宜的方法加工管材或管件外表面，使壁厚减至4mm。如果管件承口带有螺纹，则应车掉螺纹部分，使其表面光滑。 2）壁厚在2.4mm～6mm（包括6mm）范围内的试样，可直接进行测试。 3）如果管材或管件壁厚小于2.4mm，则可将两个弧形管段叠加在一起，使其总厚度不小于2.4mm。作为垫层的下层管段试样应首先压平，为此可将该试样加热到140℃并保持15min，在置于两块光滑平板之间压平。上层弧段应保持其原样不变。 3 试样数量 每次试验用两个试样，但在裁制试样时，应多提供几个试样，以备试验结果相差太大时做补充试验用。 三检测原理 把试样放在液体介质或加热箱中，在等速升温条件下测定标准压针在（50±1）N力的作用下，压入从管材或管件上切取的试样内1mm时的温度。 压入1mm时的温度即为试样的维卡软化温度（VST）,单位：℃。 四预处理 1 将试样在低于预期维卡软化温度（VST）50℃的温度下预处理至少5min；
2 对于丙烯腈-丁二烯-苯乙烯（ABS）和丙烯腈-苯乙烯-丙烯酸（ASA）试样，应在烘 箱中（90±2）℃的温度下干燥2h，取出后在（23±2）℃的温度和（50±5）%的相对湿度下，冷却（15±1）min。然后再按第1条进行处理。 五仪器设备： 试样支架、负载杆；压针；千分表；载荷盘；砝码；加热浴槽；水银温度计；加热箱六检测依据： GB/T8802-2001《热塑性塑料管材、管件维卡软化温度的测定》 七试验步骤： 1 将加热浴槽温度调至低于试样软化温度50℃并保持恒温。 2 将试样凹面向上，水平放置在无负载金属杆的压针下面，试样和仪器底座的接触面 应是平的。对于壁厚小于2.4mm的试样，压针端部应置于未压平试样的凹面下，下面放置压平的试样。压针端部距试样边缘不小于3mm。 3 将试验装置放在加热浴槽中。温度计的水银球或测温装置的传感器与试样在同一水 平面，并尽可能靠近试样。 4 压针定位5min后，在荷载盘上加说要求的质量，以使试样所承受的总轴向压力为（50 ±1）N，记录下千分表（或其他测量仪器）的读书或将其调至零点。 5 以每小时（50±5）℃的速度等速升温，提高浴槽温度。在整个试验过程中应开动搅 拌器。 6 当压针压入试样内（1±0.01）mm时，迅速记录下此时的温度，此温度即为该试样 的维卡软化温度（VST）。 八结果计算： 两个试样的维卡软化温度的算术平均值，即为所测试管材或管件的维卡软化温度（VST），单位以℃表示。若两个试样结果相差大于2℃时，应重新取不少于两个的试样进行试验。
沥青软化点试验方法 沥青材料是一种非晶质高分子材料，它由液态凝结为固态，或由固态熔化为液态、没有敏说的固化点或液化点，通常采用条件的硬化点和滴落点来表示。沥青材料在硬化点至滴落点之间的温度阶段时，是一种沾滞流动状态。在工程实用中为保证沥青不致由于温度升高而产流动的状态，因此取液化点与固化点之间温度间隔的87.2％作为软化点。软化点的数值随采用仪器不同而异，我国现行规范试验法是采用环与球软化点法。软化点是沥青达到规定条件粘度时的温度，所以软化点既是反映沥青材料热稳定性的一个指标，也是沥青粘性的一种量度。 1.目的和适用范围 （1）沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水（或甘油）中，以（5±0.5）℃／min的速度加热，至钢球下沉达规定距离（25.4mm）时的温度，以℃表示。 （2）本方法适用于测定道路石油沥青、煤沥青、液体石油沥青和乳化沥青蒸发后残留物等材料的软化点。 2．仪具与材料 本试验需要下列仪具与材料： （1）软化点试验仪，由下列附件组成： ①钢球：直径9.53mm，质量（3.5土0.05）g。 ②试样环：黄铜或不锈钢等制成。 ③钢球定位环：黄铜或不锈钢制成。 ④金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径。中间有一圆孔，用以插放温度计：中层板板上有两个孔，准备放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 ⑤耐热玻璃烧杯：容量800-1000mL，直径不少于86mm，高不少于120mm。 ③温度计：0-80℃，分度0.5℃。 （2）环夹：由薄钢条制成，用以夹持金属环，以便刮平表面。 （3）装有温度调节器的电炉或其他加热炉具（液化石油气、天燃气等）。 （4）试样底板：金属板（表面粗糙度应达Ra0.8um）或玻璃板。 （5）恒温水槽） （6）平刮刀。 （7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。 （8）新煮沸过的蒸馏水。 （9）其他：石棉网。 3．方法与步骤 （1）准备工作 将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注入试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80-100℃。试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。 （2）试验步骤 ①试样软化点在80℃以下者：
操作规程编号：LX-FS-A94473 SYD-2806E全自动沥青软化点试 验器安全操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
SYD-2806E全自动沥青软化点试验器安全操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1.按标准制备两个试样，将两个试样小心的放入试验仪的两个试样环中，将两只钢球定位器罩在两只试样环上，并把两只钢球放于试样的中央。在烧杯中注入蒸馏水（仪器切勿干烧），水面略低于立柱上的深度标记。把磁力搅拌子放至烧杯底部中间位置。 2.连接控制主体与试验仪的温度传感器连接线。温度传感器连接线的3芯电缆线与试验仪的3芯插头相连，把温度传感器放入试验仪的中心孔中。用加热电源线连接控制主体的加热插座与试验仪的电热管插座。在后面板电源插座上插上电源线。
沥青软化点试验 1．试验目的 沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和重量的钢球，放于水（5℃）或甘油（32.5℃）中，以5±0.5℃/min速度加热，至钢球下沉达到规定距离（25.4cm）时的温度以℃表示，它在一定程度上表示沥青的温度稳定性。 2．实验仪器 （1）软化点试验仪：由耐热玻璃烧杯、金属支架、钢球、试样环、钢球定位环、温度计等部件组成。耐热玻璃烧杯容量800～1000mL，直径不少于86mm，高不少于120mm，金属支架由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中层板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm ，而下底板距烧杯底不少于12.7mm , 也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起；钢球直径9.53mm，质量±0.05g；试样杯由黄铜或不锈钢制成，高±0.1mm，下端有一个2mm的凹槽；钢球定位环由黄铜或不锈钢制成。 （2）温度计：0～80℃，分度为0.5℃。 （3）装有温度调节器的电炉或其它加热炉具（液化石油气、天然气等）。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。（4）试样底板：金属板（表面粗糙度应达μm ）或玻璃板。 （5）恒温水槽：控温的准确度为0.5℃。
（6）平直刮刀． （7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2:l）。（8）新煮沸过的蒸馏水。 （9）其它：石棉网。 3．预习要求 掌握沥青软化点的概念，熟悉测定沥青软化点的试验步骤。4．试验步骤 准备工作：将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注人试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80℃～100℃。 试样在室温冷却3Omin后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。 1）试样软化点在80℃以下者： （1）将装有试样的试样环连同试样底板置于5℃±0.5℃（水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 （2）烧杯内注人新煮沸并冷却至5℃的蒸馏水，水面略低于立杆上的深度标记。 （3）从恒温水槽中取出盛有试样的试样环放置在支架中层板的圆孔中，套上定位环；然后将整个环架放人烧杯中，调整水面至深度标记，并保持水温为5℃±0.5℃。环架上任何部分不得附有气泡。将O℃～
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training. SYD-2806E全自动沥青软化点试验器安全操作规程 正式版
SYD-2806E全自动沥青软化点试验器 安全操作规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。文档可以直接使用，也可根据实际需要修订后使用。 1.按标准制备两个试样，将两个试样小心的放入试验仪的两个试样环中，将两只钢球定位器罩在两只试样环上，并把两只钢球放于试样的中央。在烧杯中注入蒸馏水（仪器切勿干烧），水面略低于立柱上的深度标记。把磁力搅拌子放至烧杯底部中间位置。 2.连接控制主体与试验仪的温度传感器连接线。温度传感器连接线的3芯电缆线与试验仪的3芯插头相连，把温度传感器放入试验仪的中心孔中。用加热电源线连接控制主体的加热插座与试验仪的电热
管插座。在后面板电源插座上插上电源线。 3.打开控制主体后面板上的电源（AC 220V±10%）开关，仪器处于“准备”状态，时间显示器显示累计开机的时间，温度显示器显示温度传感器所处位置的实际温度，此时，按“结果”键不起作用。无论任何时候，如果按“复位”键，仪器将回复到“准备”状态，因此，在测试过程中，不得轻易按“复位”键。 4.将后面板上的调速电位器调至适当位置，开始加热时，搅拌子转速可快些，当水温接近软化点温度时，搅拌子的转速要调到很慢，甚至停止转动，这样可保证试验结果的准确。
沥青软化点试验（环球法） 1.目的和适用范围 （1）沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和质量的钢球，放于水（或甘油）中，以（5±0.5）℃／min的速度加热，至钢球下沉达规定距离（25.4mm）时的温度，以℃表示。 （2）本方法适用于测定道路石油沥青、煤沥青、液体石油沥青和乳化沥青蒸发后残留物等材料的软化点。 2．仪具与材料 本试验需要下列仪具与材料： （1）软化点试验仪，由下列附件组成： ①钢球：直径9.53mm，质量（3.5土0.05）g。 ②试样环：黄铜或不锈钢等制成。 ③钢球定位环：黄铜或不锈钢制成。 ④金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径。中间有一圆孔，用以插放温度计：中层板板上有两个孔，准备放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 ⑤耐热玻璃烧杯：容量800-1000mL，直径不少于86mm，高不少于120mm。 ⑥温度计：30-180℃，分度0.5℃的全浸式温度计。
（2）环夹：由薄钢条制成，用以夹持金属环，以便刮平表面。 （3）装有温度调节器的电炉或其他加热炉具（液化石油气、天燃气等）。 （4）试样底板：金属板（表面粗糙度应达Ra0.8μm）或玻璃板。 （5）恒温水槽。 （6）平刮刀。 （7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。 （8）新煮沸过的蒸馏水。 （9）其他：石棉网。 3．方法与步骤 （1）准备工作 将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注入试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80-100℃。试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，应使其与环面齐平。 （2）试验步骤 ①试样软化点在80℃以下者： a.将装有试样的试样环连同试样底板置于装有（5土0.5）℃的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 b．烧杯内注入新煮沸并冷却至5℃的蒸馏水或纯净水，水面略
电脑数控沥青软化点试验仪使用说明书 一、产品特点： SYD-2806D电脑数控沥青软化点试验仪精度高，性能好，,操作方便.品种全，价格低，质量好可定制. 好仪器，好资料，尽在沧州建仪（https://www.doczj.com/doc/294606353.html,）。欢迎到网站查询可编辑版本。 打造中国建仪销售第一品牌，树立沧州产品全新形象 二、电脑数控沥青软化点试验仪工作原理 沥青试样在规定尺寸的铜环内放置规定尺寸、重量的钢球，试样在规定的加热条件下（每分钟温度升高5℃±0.5℃），软化下移达到规定的距离（25.4mm）时的加热温度为该试样的软化点。 三、电脑数控沥青软化点试验仪主要特点： 1.温度由仪器自控，无人为误差。 2.外置式温度探头，对温度反映灵敏。 3.速度采用PID加模糊逻辑算法控制，线性升温。 4.新型外观，操作更加方便。 5.有磁力搅拌装置，试验温度更均匀。 6.手动检测试验结果，自动计算平均值。 四、电脑数控沥青软化点试验仪主要技术指标 1、测温范围：－5－125℃ 2、试验范围：5－90℃ 3、升温速率：（5±0.5）℃/min 4、升温方式：升温速度采用PID加模糊逻辑算法控制，磁力搅拌 5、检测方式：手动检测。 6、钢球质量：3.5g±0.05g 7、钢球直径：9.53mm。 8、钢球下沉：25.4mm。 9、环：JTJ052－2000规程标准。 10、计时范围：0－99分99秒 11、测温精度：0.1℃ 12、执行标准：GB/T4505、ASTMD36、T0606-2000。 13、电源：AC220V±10％，50HZ 14、外形尺寸：300x200x300mm 15、重量：12KG
16、功率：1KW 17、环境温度：5～40℃ 18、环境湿度：≦85﹪ 五、电脑数控沥青软化点试验仪操作方法 1、先检查仪器工作状态：接通电源，打开电源开关（仪器背面），此时温度显示窗口显示当前环境温度，计时窗口显示为零，同时将调速旋钮调到最低点（仪器后面）。按下启动键，时间窗口开始记时，加热器开始加热， 此时可对调速旋钮略作调正，保证转子的旋转能使杯中的水上下对流（转子旋转不宜太快）。 2、电脑沥青软化点仪调整好后，按“启动”键进入试验状态，电脑控制系统自动控制加温速率和计时。 3、观查试件下落情况，当一个试件下落到下层板时，立即按一下“数据”键；当另一个试件下落到下层板时立即再按一下“数据”键，此时两次的试验温度值即被存贮。按下“停止”键，系统停止加热。然后按“数据”键，读取两个试件的试验温度和平均值。（即按一下“数据”键，时间窗口显示1，温度窗口显示第一个试件的温度；再按一下“数据”键，时间窗口显示2，温度窗口显示第二个试件的温度；再按一下“数据”键，时间窗口显示3，温度窗口显示二个试件的平均温度值。） 4、注意：在读取试件的试验温度值时，不得按“复位”键，否则将清除试验数据。 电脑数控沥青软化点试验仪按键说明： （1）启动键：控制计时和加热系统的按键。 （2）停止键：系统停止工作的按键。 （3）复位键：将计时和温度窗口数据清除的按键。 （4）数据键：记录试验温度的按键。 六、试样准备 1、把试件环放在涂有隔离剂的玻璃板上。 2、将沥青试样加以熔化（加热温度不得高于试样预估软化点100℃）、搅拌、脱水，过滤后注入试件环并略高出环面。 3、试样在空气中（15-30℃）冷却30分钟后，用刀刮去高出环面的多余沥青，使与环面齐平。 4、根据试样软化点在80℃以下还是80℃以上分别对试样进行养护并选择加热介质（水或甘油）。具体参见交通部行业标准《公路工程沥青及沥青混合料试验规程》JTJ052-2000中的有关技术要求。 七、电脑沥青软化点仪注意事项： 1、仪器使用与存放必须小心，以免损坏玻璃制品。 2、每次试验后，应将仪器各部擦洗干净，不可使水进入仪器内部。 3、本试验中所需其他仪具，均由用户自备。 4、烧杯中未放入规定的水,严禁启动加热器进行试验。 产品相关关键字：沥青软化点测定仪电脑沥青软化点仪全自动沥青软化点仪
沥青软化点作业指导书 8.4.1目的与适用范围 本方法适用于测定道路石油沥青、煤沥青的软化点，也适用于测定液体石油沥青经蒸馏或乳化沥青破乳蒸发后残留物的软化点。 8.4.2仪具与材料 软化点试验仪 钢球 试样环 钢球定位环 金属支架 耐热玻璃烧杯容量 温度计 环夹 装有测试调节器的电炉或其它加热炉具 试样底板 恒温水槽 平直刮刀 甘油滑石粉隔离剂 新煮沸过的蒸馏水。 其它 8.4.3方法与步骤
3.1、准备工作 3.1.1、将试样环置于涂有甘油滑石粉隔离剂的试样底板上，按本规程T0602的规定方法将准备艰的沥青试样徐徐注入试样环内至略高出环面为止。如估计试样软化点高于`1200C，则试样环和试样底板（不用玻璃板）均就预热至800C～1000C。 3.1.2、试样在室温30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。 3.2、试验步骤 3.1.2、试样软化点在800C以下者： 1、将装有试样的试样环连同底板置于50C±0.50C水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 2、烧杯内注入新煮沸并冷却至50C 的蒸馏水，不面略低于立杆上的深度标记。 3、从恒温水槽中妈出盛有试样的试样环旋转在支架中层板的圆孔中，套上定位环；然后将整个环架入烧杯中，调整水面至深度标记，并保持水温为50C ±0.50C。环架上任何部分不得附有气泡。将00C～800C的温度计由上层板中心孔垂直插入，使端部测温头底部与试样环下面齐平。 4、将盛有水和环架的烧杯移至放
有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央，立即开动振荡搅拌器，使水微微振荡，并开始加热，使环中水温在3min内调节至维持每分钟上升50C±0.50C。在加热过程中，应记录每分钟上升的温度值，如温度上升速度走出此范围时，则试验应重做。 5、试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，准确至0.50C。 3.2.2、试样软化点在800C以上者： 1、将装有试样的试样环连同试样底板于装有320C±10C甘油的恒温槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于甘油中。 2、在烧杯内注入预先加热至320C 的甘油，其液面略低于立杆上的深度标记。 3、从恒温槽中取出装有试样的试样环，按上述3.2.1的方法进行测定，准确至10C。 8.4.4报告 同一试样平行试验两次，当两次测定值的差值符合重复性试验精度要求时，取其平均值作为软化点试验结果，准确至0。50C。 8.4.5精密度或允许差 5.1、当试样软化点小于800C时，重复性试验的允许差为10C，复现性试验的允许差为40C。
沥青软化点仪检定规程 1范围 本规程适用于沥青软化点仪的首次检定、后续检定和使用中的检验。 2引用文献 本规程引用下列文献： 《JTJ052 公路工程沥青及沥青混合料试验规程 T0606沥青软化点试验（环球法）》使用本规程时，应注意使用上述引用文献的现行有效版本。 3概述 沥青是一种无定形的非晶体材料，没有明显的熔点温度，低温时凝固，受热后从硬固状态经过高弹性粘塑状态，再变为液化状态呈可流动性，用“软化点”表征沥青处于粘塑状态时的一种条件温度，以评定沥青材料的热敏感性。通常测定沥青材料的热敏感性的试验方法有“环球法”和“水银法”两种，JTJ052 - T0606中道路用沥青试验普遍采用的方法为“环球法”。 沥青软化点仪是用于（环球法）测定沥青软化点的试验仪器，沥青软化点试验仪由底座、加热器、温度控制装置、玻璃烧杯、肩环、支撑板、钢球、钢球定位架、环支撑架、温度计（或数显温度装置与温度传感器）等组成。人工读数简易型仪器的基本结构见图（略）数显半自动型仪器见图（略）。 4．计量性能要求 4.1 仪器零部件尺寸与质量 4.1.1 支撑架上肩环底部与下支撑板的距离应为2 5.4mm，下支撑板距槽底应为12.7mm—19.0mm。 4.1.2 环肩：上径19.8mm±0.1mm，下径1 5.9mm±0.1mm，高度 6.4mm±0.1mm。 4.1.3 钢球：直径9.5mm，质量3.50g±0.05g。 4.1.4 钢球定位架：定位孔直径9.53-0mm～9.53+0.05mm。
4.2 温度计或数显测温装置 4.2.1 仪器的玻璃水银温度计测量温度的范围：0℃-80℃（适用水浴工作段）；0℃-180℃（适用甘油介质工作段）。分度值应优于0.5℃。 4.2.2 数显测温装置的传感器应便于在支架上定位，传感器显示部分连接可靠，测量温度的范围：0℃-200℃，最小显示单位0.1℃。 4.2.3 温度显示误差应小于0.5℃。 4.3 仪器的升温速率 仪器对介质液体加热稳定后的升温速率应满足5℃/min±0.5℃/min。 4.4玻璃浴槽容积 仪器所配浴槽应为透明耐热玻璃容器，其内径不小于85mm，离加热底部的深度不小于120mm，其容量应在800ml-1000ml。 5 通用技术要求 5.1 仪器应有清晰的标志、标牌和合格证，标明生产厂名（商标）、出厂编号和生产日期。 5.2 仪器各部件齐全完好，外部无明显损伤和缺陷，加热部分工作安全、正常，应有调控加热功率装置和磁力搅拌装置。温度示值显示正确，无缺少笔画的跳动现象，数显半自动仪器的控制器应能在试验钢球落到与下层底板同一高度时，及时锁定温度示值。 6 计量器具控制 6.1 检定条件 6.1.1环境条件 室温：10℃-30℃。 相对湿度：小于85%。 供电电压：220×（1±10%）V，50×（1±2%）Hz。 6.1.2 检定用仪器设备 标准温度计：测量范围0℃-200℃，分度值0.1℃； 外径千分尺：量程25mm，分度值0.01mm； 游标卡尺：量程200mm，分度值0.02mm； 专用通止规：两段直径分别为9.55mm、9.58mm。 必要时可配数字式投影仪：量程X为0--150mm，（10±25L）μm。
沥青软化点试验环球法作业指导书 1、目的与适用范围 本方法适用于测定道路石油沥青、煤沥青的软化点，也适用于测定液体石油沥青经蒸馏或乳化沥青破乳蒸发后残留物的软化点。 2、仪具与材料 2.1软化点试验仪：如图1，由下列部件组成： 2.1.1钢球：直径9.53mm，质量 3.5g±0.05g。 2.1.2试样环：黄铜或不锈钢等制成，形状尺寸如图2。 2.1.3钢球定位环：黄铜或不锈钢制成，形状尺寸如图3。 2.1.4金属支架：由两个主杆和三层平行的金属板组成。上层为一圆盘，直径略大于烧杯直径，中间有一圆孔，用以插放温度计。中层板形状尺寸如图3，板上有两个孔，各放置金属环，中间有一小孔可支持温度计的测温端部。一侧立杆距环上面51mm处刻有水高标记。环下面距下层底板为25.4mm，而下底板距烧杯底不少于12.7mm，也不得大于19mm。三层金属板和两个主杆由两螺母固定在一起。 2.1.5耐热玻璃烧杯：容量800ml—1000ml，直径不小于86mm，高不小于120mm。 2.1.6温度计：0℃—80℃，分度为0.5℃。 2.2环夹：由薄钢条制成，用以夹持金属环，以便刮平表面，形状、尺寸如图5。 2.3装有温度调节器的电炉或其它加热炉具（液化石油气、天然
气等）。应采用带有振荡搅拌器的加热电炉，振荡子置于烧杯底部。 2.4试样底板：金属板（表面粗糙度应达Ra0.8 m）或玻璃板。 2.5恒温水槽：控温的准确度为0.5 ℃。 2.6平直刮刀。 2.7甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2：1）。 2.8新煮沸过的蒸馏水。 2.9其它：石棉网。 3、方法与步骤 3.1准备工作 3.1.1将试样环置于涂有甘油滑石粉隔离剂的试样底板上。按本规程T 0602的规定方法将准备好的沥青试样徐徐注入试样环内至略高出环面为止。 如估计试样软化点高于120℃，则试样环和试样底板（不用玻璃板）均应预热至80℃—100℃。 3.1.2试样在室温冷却30min后，用环夹夹着试样杯，并用热刮刀刮除环面上的试样，务使与环面齐平。 3.2试验步骤 3.2.1试样软化点在80℃以下者： 1）将装有试样的试样环连同试样底板置于5℃±0.5℃水的恒温水槽中至少15min；同时将金属支架、钢球、钢球定位环等亦置于相同水槽中。 2）烧杯内注入新煮沸并冷却至5℃的蒸馏水，水面略低于立杆
沥青软化点试验1．试验目的 沥青的软化点是试样在规定尺寸的金属环内，上置规定尺寸和重量的钢球，放于水（5℃）或甘油（32.5℃）中，以5±0.5℃/min速度加热，至钢球下沉达到规定距离（25.4cm）时的温度以℃表示，它在一定程度上表示沥青的温度稳定性。2．实验仪器 （1 120mm， 。三层 ；试样 （2 （3 （4）试样底板：金属板（表面粗糙度应达Ra0.8μm ）或玻璃板。 （5）恒温水槽：控温的准确度为0.5℃。 （6）平直刮刀． （7）甘油滑石粉隔离剂（甘油与滑石粉的比例为质量比2:l）。 （8）新煮沸过的蒸馏水。
（9）其它：石棉网。 3．预习要求 掌握沥青软化点的概念，熟悉测定沥青软化点的试验步骤。 4．试验步骤 准备工作：将试样环置于涂有甘油滑石粉隔离剂的试样底板上，将准备好的沥青试样徐徐注人试样环内至略高出环面为止。 80 1 （1 15min （2 （3） ℃。环 使端 （4）将盛有水和环架的烧杯移至放有石棉网的加热炉具上，然后将钢球放在定位环中间的试样中央，立即开动振荡搅拌器，使水微微振荡，并开始加热，使杯中水温在3min内调节至维持每分钟上升5℃±0.5℃。在加热过程中，应记录每分钟上升的温度值，如温度上升速度超出此范围时，则试验应重作。
（5）试样受热软化逐渐下坠，至与下层底板表面接触时，立即读取温度，准确至0.5℃。 2）试样软化点在80℃以上者： （1）将装有试样的试样环连同试样底板置于装有32℃±1℃甘油的恒温槽中至少15min，同时将金属支架、钢球、钢球定位环等亦置于甘油中。 （2）在烧杯内注入预先加热至32℃的甘油，其液面略低于立杆上的深度标记。 （3 5 为4 6 试验者记录者校核者日期
沥青软化点测定仪操作规程 1、将金属环置于涂有甘油滑石粉隔离剂（甘油：滑石粉=2： 1）的玻璃板上。将沥青加热（石油沥青加热≤估计软化点+90℃，煤沥青加热≤估计软化点+50℃），搅拌、过筛后注入金属环内略高出环面上。 2、如估计试样软化点高于120℃，则金属环与金属板（不用 玻璃板）均应预热至80—100℃. 3、试样在15—30℃的室温中放置至少30min后，用热刮刀刮 除环面上的试样，务使与环面齐平。 4、将盛有试样的金属环及玻璃板（或金属板）置于盛有清水 （估计软化点低于80℃）或甘油（估计软化点高于80℃）的保温槽内至少15min,水温保持为5±0.5℃，甘油为32±1℃，同时将钢球、钢球定位环和换架等置于同条件的水或甘油中恒温至少15min。 5、将标称容积600ml的玻璃烧杯内注入新煮沸并冷却至5± 0.5℃的蒸馏水或32±1℃的甘油，使液面略低于将要放入 的环架立杆上的深标记。 6、将盛有试样的金属环放置在环架上层版的圆孔上，套上钢 球定位环，把整个环架放入烧杯内，调整液面至立杆上水深标记，并保持相应温度，环架任何部分不得附有气泡。 7、将温度计（用于水中测温的为0-100℃，用于甘油中测温 的为0-200℃）由顶层板的中心圆孔垂直插入，使水银球底与金属环下面齐平。 8、将烧杯移至放有石棉网的调温电炉上，然后将钢球放在试 样上，立即开启电炉加热，使杯内液体温度控制在3min 后保持梅min上升5±0.5℃. 9、试样受热软化下坠至与下层板表面接触时，记取温度，取 其同一试验的二个值的平均值为试验结果。 10、试验完毕，立即关闭电炉，切断电源，移开烧杯至放有石 棉网的工作台上，将杯内水（如为甘油则待其冷却后回收其未被污染部分，剩余部分同水）倒掉，去除沥青试样，用浸有汽油的棉纱擦洗金属环、钢球定位环、钢球及环架，并用干棉纱擦净，将钢球涂以少许油脂以防生锈。

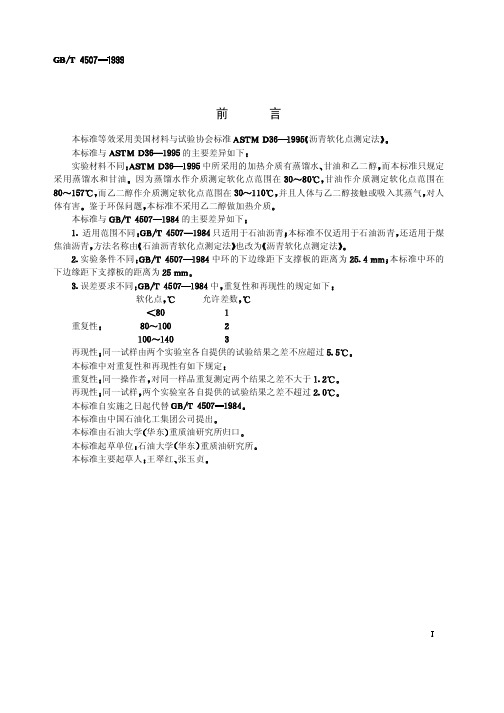

沥青软化点测定器 1.试验仪器名称：JSN0201型沥青软化点测定器 试验标准：本仪器符合GB/T 4507-2014标准 2.该实验方法的使用范围： 本标准规定了用环球法测定沥青软化点的方法。 本标准适用于环球法测定沥青材料软化点(测定的软化点范围为30℃~-157℃)。 注:本标准适用的沥青材料包括石油沥青、煤焦油沥青、乳化沥青或改性乳化沥青残留物、改性沥青、在加热及不改变性质的情况下可以融化为流体的天然沥青、特种沥青以及沥青混合料回收得到的沥青材料等。 3.试验原理：在室温条件下，将两个氧弹分别放在对应的氧弹支架上，按标准要求装好式样，连接好气路，系统对氧弹充氧至689-703千帕。在系统气路没有泄露或者其他异常情况发生状态下，将氧弹放入已恒温在98-102℃之间的水浴中，检测氧弹内的压力，直至达到试验的汽油氧化转折点。 4.试验方法： （1）选择下列一种加热介质和适合预计软化点的温度计或测温设备。 A.新煮沸过的蒸馏水适于软化点为30 0C ~-80℃的沥青，起始加热介质温度应为5℃士1℃。 B.甘油适于软化点为80 0C^-157℃的沥青，起始加热介质的温度应为30℃士1℃。 C.为了进行仲裁，所有软化点低于80℃的沥青应在水浴中测定，而软化点在 80 0C ~-157℃的沥青材料在甘油浴中测定。仲裁时采用标准中规定的相应的温度计。或者上述内容由买卖双方共同决定。 （2）把仪器放在通风橱内并配置两个样品环、钢球定位器，并将温度计插人合适的位置，浴槽装满加热介质，并使各仪器处于适当位置。用镊子将钢球置于浴槽底部，使其同支架的其他部位达到相同的起始温度。 （3）如果有必要，将浴槽置于冰水中，或小心加热并维持适当的起始浴温达15 min，并使仪器处于适当位置，注意不要站污浴液。
一、仪器的用途 本仪器适用于测定粘稠石油沥青，多蜡液体沥青、粘稠页岩沥青、煤沥青及软煤沥青、蒸馏试验残渣等材料的软化点。 沥青为非晶体物质，没有敏感的溶点，当温度升高时沥青由脆硬或稠厚的状态，逐渐为柔软以至稀薄流体。因此软化点是由粘流滞转变为塑性流的一种条件过度温度，用本仪器测定沥青软化点试验方法赤称为“环与球法”。 二、仪器的原理 沥青试样在规定尺寸的铜坏内，上放置—规定直径与重量的铜球，试样在水或甘油中以每分钟增高5℃的加热速度加热，试件逐渐软化，致使钢球下沉至规定的高度时的温度即为该试件的软化点，单位以℃表示。 软化点是沥青硬化点与熔点之间的一个，为的条件温度，达到软化点温度时沥青呈流动状态，在一定程度期表示沥青的热稳定性。同时亦是测定沥青达到固定条件粘度的温度。 主要技术参数： 1．烧杯容积：600毫升 2.钢球重量：3.5±0.05克 3.钢球直径:9.53毫米 三、仪器的结构见意图仪器由烧杯、环架、钢球、试件环、定位环、盖等主要部分组成。上承板与下承板之间距离为25.4毫米（1寸）上承板、下承板及盖组环架，件环用以盛放沥青试样，定位环用黄铜制成，钢球能自由的通过中孔，无卡阻现象。 吊杆上距上承板51±0.2毫米处刻有一道液面指示线。 四、试验方法 （一）试验时除沥青软化点测定仪外还须准备： ①温度表全浸玻璃棒式刻度0--100℃，分度0.5℃一支，全浸玻璃式 刻度30--200℃，分度1℃一支。②三角架、石棉网和加热设备一套。 ③金属板：其一面须磨光至△一块。④刮刀用以切除多余沥青用， 一件。⑤滤筛筛孔径0.6—0.8毫米、一支。⑥新煮沸的蒸馏澡堂若干。 ⑦隔离剂：甘油、滑石粉=2：1以重量计。⑧磁杯或金属杯，熔沥青 用。 （二）试验步骤 ①将试件环置于添有隔离剂的金属板上。 ②沥青试样加热熔化（加热温度不的高于试样预估软化点100℃用 30--200℃温度表测量）搅拌脱水过滤呈细流注入置于第一步的黄铜环内较沿口稍高一点（如估计软化点在120℃以上时，应先将试件环和金属板加至80--120℃） ③让试件在空气中冷却30分钟，用以热刀刮去高出环面的多余试样， 使之与环平齐。 ④将盛有试样的试件水平地安放在上承板孔内，同时将定位环置于 下承板上（两环同时进行）并将钢球置于定位环的孔中，将0--100℃的温度表通过盖中孔插入，使水银球端落在上承板的中孔，然后将环架放在烧杯中，杯内盛水或甘油（估计试样软化点低于80℃时用水高于80℃用甘油液面略低于吊杆上的标记水温保持5±0.5）。甘油保持32±1℃恒温15分钟（如烧杯保温困难，应将装有环架的烧杯置于水浴中保温） ⑤取出环架，将下承板上的定位环套于试件环上，球置于定位环的 中孔，调整水或甘油液面使之与吊杆的标记平齐，并保持水温5±0.5℃(或甘油为32±1℃)环架上任何部分不得有气泡。 ⑥移烧杯至有石棉网三角架上加热，同时将钢球放入定位环的孔中 （须使各试件环的平面保持水平状态，立即加热，使烧杯内水或甘油的温度在3分钟内控制在每分钟上5—0.5℃在整个试验中温度上升速度不得超过此范围，否则影响试验结果，必须重新试验。 ⑦沥青试验样受热软化后下垂，至与下承板刚刚接触时的温度即为 该试件的软化点。 ⑧每个试样至少试验两个试件，取其算术平均值作为该试件软化点。 三、本试验方法仅供参考，详见交通部沥青及沥青混合料试验规程 一书。 粘稠沥青软化点试验记录表
