海水淡化设备—10吨每小时
技术资料来源于莱特莱德合肥海水淡化设备工程公司
一、海水淡化设备概述
海水淡化设备可以有效的去除海水中的无机盐、重金属离子、细菌等有害成分。10T/H海水淡化设备体积小、占地省、安装方便、无环境污染、性能稳定、出水水质符合国家生活饮用水的水质指标。海水淡化设备广泛应用于各大海水淡化工程。
二、海水淡化设备主要技术内容
海水从取水头部取出后，根据不同的海水水质进行相应的预处理过程，其目的是使海水在进入反渗透膜之前达到SDI<3等控制指标，以确保反渗透膜的使用寿命。经过预处理的合格海水用高压泵加压送入反渗透膜组堆，透过反渗透膜的水经收集后再经过适当的预处理送入管网系统供用户使用，未能透过反渗透膜的高压浓盐水进入能量回收装置以回收其能量，经过能量回收装置的浓盐水排回大海。
由于反渗透膜在国外已经是十分成熟的产品，因此反渗透海水淡化系统的技术关键在于合理的设计预处理系统、选用合适的高压泵和能量回收装置、设计完善的控制系统进行监测和控制、选用科学的材料和防腐措施以防止管路和系统的腐蚀。另外，对于开放式取水，除了保证系统的污染指数外，还必须采取科学的杀菌灭藻措施以防止微生物对系统的侵害。
三、海水淡化设备特点及指标
1、投资少：投资额为其他工艺的1/2-2/3。
2、占地省：约为其他工艺的1/2-2/3。
3、能耗低：比其他工艺低20%以上。
4、对海水适应性强，设备机动性强。
海水淡化技术经济指标：
1、脱盐率 99。5 %。
2、水回收率 35 %- 40 %。
3、吨水耗电 3 - 4 度。
4、吨水运行成本 3 - 4 元。
四、海水淡化设备工艺流程
常规反渗透法工艺流程是：原水→预处理系统→高压水泵→反渗透膜组件→净化水。其中预处理系统视原水的水质情况和出水要求。
可采取粗滤、活性炭吸附、精滤等，精滤必不可少，是为了保护反渗透膜、延长其使用寿命而设立的。另外，复合膜对水中的游离氯非常敏感，因而预处理系统中通常都配备活性炭吸附。
五、海水淡化设备的优势
(1)由于操作温度低，完全避免或减缓了设备的腐蚀和结垢。
(2)进料海水的预处理更为简单。系统低温操作带来的另一好处是大大地简化了海水的预处理过程。海水进入低温多效装置之前只需经过筛网过滤和加入5ppm左右的阻垢剂即可，而不像多级闪蒸那样必须进行加酸脱气处理。
(3)系统的操作弹性大。在高峰期，该淡化系统可以提供设
计值110%的产品水。而在低谷期，该淡化系统可以稳定地提供
额定值40%的产品水。
(4)系统的动力消耗小。低温多效系统用于输送液体的动力
消耗很低，可降低淡化水的制水成本。
(5)系统的热效率高。30℃的温差即可安排12以上的传热效数，从而达到10左右的造水比。
(6)系统的操作安全可靠。在低温多效系统中，发生的是管
内蒸汽冷凝而管外液膜蒸发，即使传热管发生了腐蚀穿孔而泄漏，由于汽侧压力大于液膜侧压力，浓盐水绝对不会流到产品水中。
六、海水淡化设备主要运行参数
海水淡化设备设计脱盐率一年内≥99%，三年内≥98%，回收率≥40，单套装置产水量为55t/h。
为防止膜表面的生成碳酸盐垢、硫酸盐垢和氧化性物质对膜的损害，在保安过滤器前设置了硫酸计量设备调节反渗透进水
PH值及阻垢剂和亚硫酸氢钠加药装置。
经过一级反渗透的设备后盐分含量仍然较多，所以系统中设置了二级反渗透。二级反渗透设计脱盐率一年内≥97%三年内
≥95%，回收率≥85，单套装置产水量为46 t/h。经过二级反渗透减少了后序锅炉补给水处理系统(混床)的负担。
海水淡化系统经过运行实践，各项指标基本满足了设计要求。目前，海水淡化技术发展很快，工程造价和运行成本持续降低。海水淡化技术主要发展趋势为降低反渗透膜的操作压力，提高反渗透系统回收率，增强系统抗污染能力等，该技术在全球海洋国家应该都有很好的市场前景。
海水淡化水处理方案 1、海水淡化水处理概述 本文件提供20 m3/h反渗透海水淡化水处理系统的设计方案，我公司将提供满足技术规范和标准要求的高质量水处理及其相关服务。 两套TC-SW480海水淡化水处理设备系统采用国际最先进的反渗透技术，经过优化系统设计而成，能将海水直接淡化成热采锅炉用水。 TC-SW480海水淡化水处理设备适用于渔船、货轮、油轮、海上钻井平台、海岛、驻地及沿海缺水城市。能够有效地去除海水中的无机盐、重金属离子、有机物细菌及病菌等有害成分，将海水淡化为符合热采锅炉用水标准的优质水。该套系统预处理中的砂滤水处理系统采用组合阀，实现大流量反冲洗以及正洗全过程。该套水处理系统管路全部采用耐腐蚀材料，保证了全套水处理系统的经久耐用。主机RO系统是采用了最先进的RO系统软件和优质的膜元件，根据水处理设备的产水量结合高效独特的技术设计而成，保证了系统运行的低能耗。整套水处理系统的管理中配备了先进的流量、压力等控制仪表和泄压阀、排放管路，能够保持整个水处理管路系统运行平稳、安全，保证了系统维护安全，方便可靠。 3、海水淡化水处理基本参数 3.1、本水处理方案主要依据如下： 海水水源：用户提供。 原水水质分析：水质报告。 水处理设计界限：从原水泵至软化器出水口。
其它涉及的设计基础条件将在技术联络中讨论确定。 3.2、原水 原水水源TDS：≤35000mg/L （由于暂时无法取得该水处理工程准备使用的原海水水质情况，暂时按照世界平均海水含盐量（TDS:total dissolved solid）约35000 mg/L作为设计依据。 进水温度：5～40℃ 进水流量：50m3/h 水处理系统回收率：40% 3.3、海水淡化水处理产水 海水经淡化后的水质满足甲方所提要求： 产水流量：20m3/h 脱盐率：≥98%（视情况而定） 产水水质：矿化度≤500mg/L 工作压力：＜7.0MPa 3.4、海水淡化水处理电源 电压：380V/50Hz/三相 功率：95KW/台(单台10 m3/h海水淡化系统) 防护等级：IP55 防爆等级：ExdIIBT4 3.5、海水淡化水处理工作环境 环境温度：0～45℃ 空气湿度：20～95%
·······65吨/天 反渗透海水淡化工程 设计方案Designing Scheme ·
目录 1、设计基础 2、工艺流程及说明 3、控制系统说明 4、设备技术规范 5、技术服务内容 6、技术保证 7、供配电和原材料供应 8、环境处理 9、投资方式与运行管理 10、建设内容与施工期 11、投资估算 12、经济效益及社会效益评价
前言 据甲方公司提供的信息，我公司对筹建“65吨/日的反渗透海水淡化工程”进行工程投资并参与建设，现就“65吨/日的反渗透海水淡化工程”进行方案设计，提供以下设计方案，以供负责项目部门参考。 1.0 设计基础 1.1 本方案涉及的流程及设备是能满足制备生活饮用水，有如下要求； 1.1.1 产水用途：生活饮用水。 1.1.2 系统出力：65m3/d（25℃）。 1.1.3 系统回收率：35%~40%。 1.2 本方案主要依据如下： 1.2.1 海水水源：用户提供。 1.2.2 设计界限：从取水点至终端水箱。 1.2.3 其它涉及的设计基础条件将在技术联络中讨论确定。 1.3 设备制造及设计参考标准： 1.3.1 JB2932-86《水处理设备制造条件》。 1.3.2 HGJ34-90《化工设备管道外防腐设计规定》。
1.4 出水水质：达到生活饮用水水质卫生规范（2001） 1.5 系统对外要求： 1.5.1供电缆：根据方案设计的容量，将动力电缆送至变压器的供配电 1.5.2 出水管：至终端水箱出水口处。 1.5.3 药品：调试过程所用药品由用户提供。 1.5.4 环境处理：按标准统一考虑。 2.0 工艺流程及说明： 反渗透部分 反渗透装置主要由阻垢剂注入系统、保安滤器、高压泵、能量回收装置、反渗透膜元件、压力管、反渗透水箱及仪器、仪表等组成。 系统采用超滤+二级反渗透装置，反渗透出水65m3/d。 （2）高压泵 反渗透装置工作动力是压力差，由高压泵将经预处理的原水升压达到反渗透的工作压力，通常为5.0~6.9Mpa使反渗透过程得以进行，即克服海水渗透压使水分子透过反渗透膜到淡水层。高压泵选用Q=3m3/h P=5.6Mpa。 （3）反渗透主机
玉米脱粒机设计说明书 1 毕业设计
玉米脱粒机的设计 目录
幸的是每种机械的开发和利用都有相当可观的市场，科技的创新更很好的开阔了市场。这里仅对一种玉米脱粒机是课题讨论研究，玉米脱粒机是玉米脱皮后，经过一段时间的风干，然后将玉米利用脱粒机使玉米和玉米芯分开，这种机械就是玉米脱粒机。它的工作原理是：玉米脱粒机在进行玉米脱粒时，利用钉齿滚筒回转运动的钉齿与栅格式凹板之间的间隙相配合，使玉米粒拖下（钉齿滚筒和栅格式凹板之间的揉搓作用，将玉米粒脱离玉米芯，并借助其他的机械机构将玉米粒和玉米芯分别从两个不同的出口排出机体之外，循环脱粒，不断的进行填入---脱粒---排出机体。2玉米脱粒机总体结构 玉米脱粒机主要组成部分：入料口、钉齿脱粒滚筒轴、栅格式凹板、机架等部分组成。整体组成如图1所示： 2.1入料部分 入料口与玉米脱粒机的上盖部分相连，它是利用一厘米厚的铁板制成，入料部位与钉齿滚筒的钉齿部位相切，将已拨皮的玉米从入料口进入，下滑到脱粒部位，即钉齿滚筒和栅格式凹板之间，进行脱粒。
2.2脱粒部分 脱粒部分主要是由钉齿滚筒、栅格式凹板、半圆型上盖组成。玉米穗在钉齿滚筒和栅格式凹板之间进行脱粒，将已脱下的玉米粒从栅格式凹板的缝隙漏下，落到下滑板，由仓口排出机体之外，玉米芯借助于滚筒上的螺旋排列的钉齿的螺旋推力和螺旋导向作用，由入料口的另一端（即出料口）排出机体之外。 2.3筛选部分 筛选部分主要是由栅格式凹板完成，它是由一定数量的铁条及两条主要梁和两条副梁组成，每两根铁条之间的缝隙可以将玉米卡住，然后快速旋转的钉齿滚筒将被卡死的玉米强行脱粒，当然，无论是工作时还是安装时，栅格式凹板是固定不动的。玉米脱粒之后，再将玉米粒经过栅格式凹板，从凹板的缝隙漏出，顺着斜滑板滑出机体之外，目的是将玉米和玉米芯分开。 2.4机架部分 机架是由左机架、右机架、出料口、下滑板及稳定结实的主机梁组成，机架是玉米脱粒机的主要支撑，他承担着脱粒机的主要重量和动力、负载和力矩，因此它的设计是许强不弱的部分。机架的两部分要各自
第8章海水淡化处理 8.1、海水淡化水处理设计 8.1.1、主要依据： 《火力发电厂海水淡化工程设计规范》(GB/T50619-2010) 《海水淡化预处理膜系统设计规范》(GB/T 31327-2014) 《膜法水处理反渗透海水淡化工程设计规范》（HY/T 074-2003）《海水综合利用工程环境影响评价技术导则》（GB/T22413-2008）《反渗透系统膜元件清洗技术规范》（GB/T 23954-2009） 《反渗透用能量回收装置》（HY/T 108-2008） 《反渗透用高压泵技术要求》（HY/T 109-2008） 《超滤膜及其组件》（HY/T 112-2008） 《海水综合利用工程废水排放海域水质影响评价方法》（HY/T 129-2010）《连续膜过滤水处理装置》（HY/T 165-2013） 《反渗透海水淡化装置》（CB/T 3753-1995） 《火电厂反渗透水处理装置验收导则》（DL/T 951-2005） 《反渗透水处理装置用玻璃纤维增强塑料压力壳体》 (JC692-1998) 8.1.2、原水 原水水源TDS：≤35000mg/L
（由于暂时无法取得该水处理工程准备使用的原海水水质情况，暂时按照世界平均海水含盐量约35000 mg/L作为设计依据。 8.1.3、水温 进水温度：5～40℃ 8.1.4、设计处理能力 进水流量：900m/h 8.1.5、回收率 水处理系统回收率：45% 8.1.6、海水淡化水处理产水 产水流量：400m/h 8.1.7、海水淡化水处理工作环境 环境温度：0～45℃ 空气湿度：20～95% 8.2海水淡化工艺流程图
海水淡化系统主要工艺流程及功能 海水淡化系统技术由于海水盐含量很高，不能直接使用，主要在两个方面：海水脱盐，蒸馏和反渗透。蒸馏法主要用于大型海水淡化和能源丰富的地方。反渗透膜是非常广泛的，和脱盐率很高，所以被广泛应用于。反渗透膜是第一个水提取，预处理，降低海水的浊度，防止细菌，藻类和其他微生物的生长，然后用专用的高压增压泵，水进入反渗透膜，因为含盐量高，所以海水反渗透膜必须具有高脱盐率，耐腐蚀，耐高压，抗污染，通过反渗透膜处理后的海水，其盐的含量大大降低，TDS含量从36000毫克/ 1到200毫克/升。淡化水比自来水更好的水后，可用于工业，商业，住宅和船舶，船舶使用。 海水淡化处理 海水淡化即利用海水脱盐工艺生产淡水。通过海水淡化处理可以保障沿海居民饮用水和工业锅炉补水等稳定供水。反渗透法是目前海水淡化主要处理技术之一，反渗透法是利用只允许溶剂透过、不允许溶质透过的半透膜将海水与淡水分隔开，在通常情况下，淡水通过半透膜扩散到海水一侧，因受半透膜的阻力，海水一侧的液面逐渐升高，直至升到一定的高度才停止，这个过程为渗透。此时，海水一侧高出的水柱静压称为渗透压。如果对海水一侧施加一个大于海水渗透压的外压，那么海水中的纯水将渗透到淡水中。反渗透法的最大优点是节约场地和能耗。 现将该厂海水淡化系统的主要工艺流程介绍如下：
从系统的功能上讲，预处理系统的主要功能是将海水中的悬浮物、胶体通过直流凝聚和深层过滤进行去除。 一级和二级反渗透的主要功能是将海水中的盐分，通过反渗透设备中的反渗透膜的物理筛分和超过滤的作用，将大部分的阴阳离子、大分子的有机物、部分微生物进行去除的过程。 在一级反渗透除盐系统中，由于海水的含盐量很高，对应的渗透压也很高，所以选择了海水高压泵设备作为一级反渗透膜的进水动力。由于一级反渗透的浓水排放压力较高。所以设置了能量回收装置将浓水排放压能进行回收。
本科毕业论文（设计）题目：半喂入式水稻联合收割机的脱粒装置 学院：工学院 姓名： 学号： 专业： 年级： 指导教师： 二0 一四年 5 月
水稻联合收割机的脱粒装置 摘要 为满足江西农村地区水稻收割脱粒要求，设计一种针对江西市场的小型水稻联合收割机迫在眉睫。本设计是根据该种小型水稻联合收割机的1.2m割幅设计的脱粒装置。该装置具有体积小﹑重量轻﹑功耗小﹑适应性好的特点，较好的解决了小田块水稻收割脱粒的问题。该装置采用半喂入﹑弓齿式滚筒脱粒，确保了脱粒干净﹑破碎率低，筛选性能好。 关键词：水稻联合收割机；脱粒装置；脱粒；筛选
The design of rice combine harvester threshing device Abstract To meet the requirements of rural areas of jiangxi province harvest threshing rice, design a kind of small rice combine harvester for jiangxi market is imminent. This design is based on this kind of small cut 1.2 m of rice combine harvester threshing device design. The device has small volume, light weight, small power consumption, adaptability good characteristics, better solve the problem of the small field of rice harvest threshing. The device adopts the half feeding, bow tooth threshing roller, to ensure that the threshing clean, low broken rate, good filtering performance. Key words:Rice combine harvester；Threshing device; Threshing；Screening
目录 一、概述错误!未定义书签。 二、编制依据错误!未定义书签。 三、项目组织结构错误!未定义书签。 四施工进度计划错误!未定义书签。 五项目人员及设备计划错误!未定义书签。 六、出厂检验错误!未定义书签。 七现场安装错误!未定义书签。
八、调试和运转错误!未定义书签。 九、质量控制程序错误!未定义书签。 十、HSE风险评价及安全环保措施错误!未定义书签。 一、概述 新装120吨/天海水淡化设备。安装于海洋石油298号船上机舱内。 主要工作包括： 1、设备出厂检验； 2、现场安装； a、设备安装：预处理设备、海水淡化反渗透、二级反渗透设备、加药 设备、电气控制设备等，采用分体模块设计制作，现场组装完成的形 式。 b、管路、电气系统的连接：各功能模块之间工艺管路连接和电气连接； 与原有进水管路和产品水管路连接，浓水排放管路连接；与主动力电 源连接。 c、安装完工检验：系统试压等 3、操作维护保养培训及完工验收 二、执行标准 《钢质海船入级与建造规范》 国际海上人命安全条约SOLAS 1997.4 中国船级社的有关船舶标准（2007） GB50268-97 《给水排水管道工程施工及验收规范》 GB 50054—95《低压配电设计规范》 JB2932-1999 《水处理设备制造技术条件》 GB1047 《管子和管路附件的公称直径》 JB/T74-94 《管路法兰技术条件》 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准 中国船级社“材料与焊接规范”2006 IEC-国际电气委员会 ASTM美国材料协会 ASME美国工程师协会 三、编制依据 1.合同
海水淡化技术及建设投资运行成本介绍 1.海水淡化技术发展现状 海水淡化又被称为海水脱盐，也就是从海水中获取淡水的技术和过程。从海水中取出淡水或者除去海水中的盐分，都可以达到淡化的目的。从这两条路线出发，海水淡化分为两类。采用从海水中分离出淡水的方法又可以细分为蒸馏法、冷冻法、反渗透法、水合物法和溶剂萃取法；而第二类则包括电渗析法和离子交换法。其中目前得到大规模商业应用是反渗透法和蒸馏法。 （1）反渗透海水淡化技术 对透过的物质具有选择性的薄膜称为半透膜，一般将只能透过溶剂而不能透过溶液的薄膜称之为理想的半透膜。当半透膜把不同浓度的溶液隔开后，在自然情况下，水流是从低浓度盐水侧往高浓度盐水侧流动；当在高浓度盐水侧加上一个适当的压力后，也会将水从高浓度侧压到低浓度侧，见图1。反渗透海水淡化就是利用该原理，用高压泵将海水增压后，借助半透膜的选择截留作用来除去水中的无机离子得到淡水。由于反渗透膜的截留粒度小于10×10-10 m，所以反渗透海水淡化同时能滤除各种细菌、病毒，获得高质量的纯水。 图1. 反渗透海水淡化技术原理 一般说来，反渗透海水淡化工艺包括四部分：预处理、反渗透、后处理及清洗系统，图2是一种反渗透海水淡化系统的典型工艺流程。
图2. 反渗透系统典型工艺流程图 预处理系统的目的是为了充分发挥反渗透淡化系统的技术优越性，保障良好的设计性能和长时间的安全运行，特别是为了保证膜的使用寿命（一般情况下，自来水和苦咸水反渗透膜的使用寿命为5年，而海水膜的使用寿命为3年）而设置。由于供给的源水不同，其水质组成与杂质成分千差万别，预处理系统也有很大的区别，在决定预处理系统时需要丰富的基础理论知识和工程实际经验。 反渗透装置的主体由反渗透膜堆和高压泵两部分组成，反渗透组件是整个系统的心脏部分，而高压泵是系统的关键部件。高压泵把进水升压至不同的压力进入膜堆，透过膜的水作为产品水，而未透过膜的作为浓盐水排放。其设计的核心在于根据不同的原水水质安排不同的回收率，以及通过流程及设备的选用使系统尽可能的节能。一般情况下自来水及苦咸水回收率可以做到45%～75%，有些系

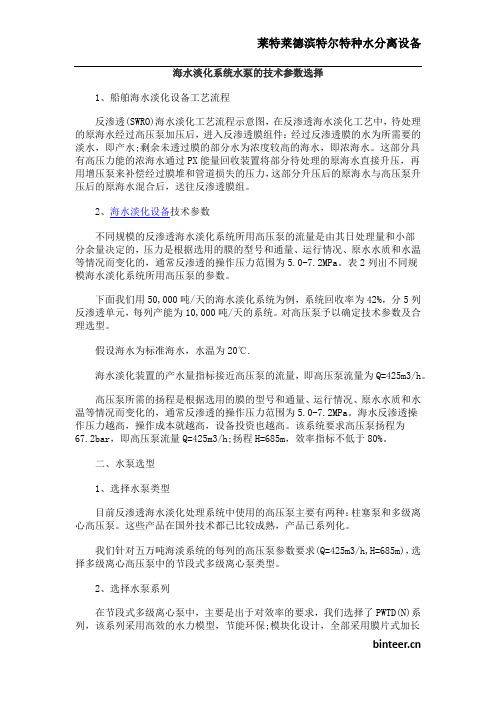

海水淡化系统水泵的技术参数选择 1、船舶海水淡化设备工艺流程 反渗透(SWRO)海水淡化工艺流程示意图，在反渗透海水淡化工艺中，待处理的原海水经过高压泵加压后，进入反渗透膜组件：经过反渗透膜的水为所需要的淡水，即产水;剩余未透过膜的部分水为浓度较高的海水，即浓海水。这部分具有高压力能的浓海水通过PX能量回收装置将部分待处理的原海水直接升压，再用增压泵来补偿经过膜堆和管道损失的压力，这部分升压后的原海水与高压泵升压后的原海水混合后，送往反渗透膜组。 2、海水淡化设备技术参数 不同规模的反渗透海水淡化系统所用高压泵的流量是由其日处理量和小部 分余量决定的，压力是根据选用的膜的型号和通量、运行情况、原水水质和水温等情况而变化的，通常反渗透的操作压力范围为5.0-7.2MPa。表2列出不同规 模海水淡化系统所用高压泵的参数。 下面我们用50,000吨/天的海水淡化系统为例，系统回收率为42%，分5列反渗透单元，每列产能为10,000吨/天的系统。对高压泵予以确定技术参数及合理选型。 假设海水为标准海水，水温为20℃. 海水淡化装置的产水量指标接近高压泵的流量，即高压泵流量为Q=425m3/h。 高压泵所需的扬程是根据选用的膜的型号和通量、运行情况、原水水质和水温等情况而变化的，通常反渗透的操作压力范围为5.0-7.2MPa。海水反渗透操 作压力越高，操作成本就越高，设备投资也越高。该系统要求高压泵扬程为 67.2bar，即高压泵流量Q=425m3/h;扬程H=685m，效率指标不低于80%。 二、水泵选型 1、选择水泵类型 目前反渗透海水淡化处理系统中使用的高压泵主要有两种：柱塞泵和多级离心高压泵。这些产品在国外技术都已比较成熟，产品已系列化。 我们针对五万吨海淡系统的每列的高压泵参数要求(Q=425m3/h,H=685m)，选择多级离心高压泵中的节段式多级离心泵类型。 2、选择水泵系列 在节段式多级离心泵中，主要是出于对效率的要求，我们选择了PWTD(N)系列，该系列采用高效的水力模型，节能环保;模块化设计，全部采用膜片式加长
