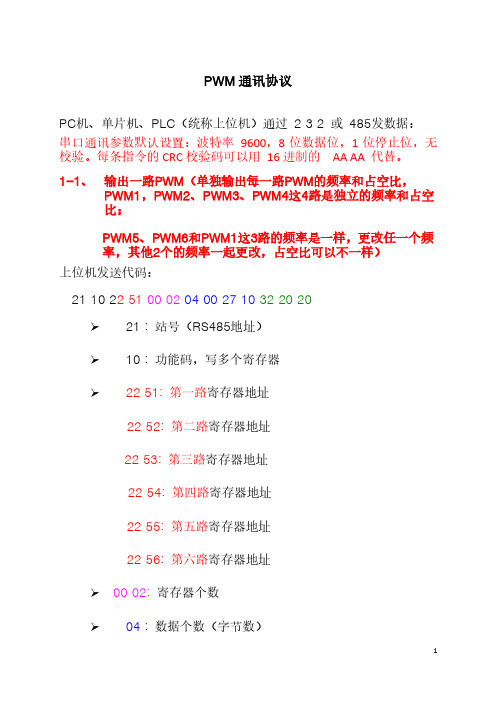

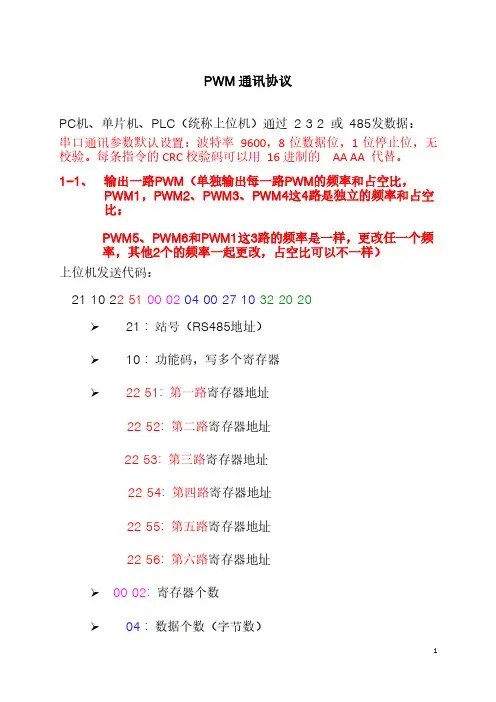

单片机和上位机协议

单片机和上位机协议

一、引言

随着科技的快速发展,单片机在各个领域得到了广泛的应用。而单片机与上位机之间的通信协议也成为了重要的研究方向。本文将探讨单片机与上位机之间的通信协议,包括协议的基本原理、常见的协议类型以及它们的应用场景等。

二、单片机与上位机之间的通信协议基本原理

单片机与上位机之间的通信协议是为了实现两者之间的数据交换和通信而设计的。协议的基本原理是通过一定的规则和约定,实现数据的传输和解析。

常见的单片机与上位机通信协议包括串口通信、USB通信、以太网通信等。其中,串口通信是最常见和简单的通信方式。它通过串口线将单片机与上位机连接起来,通过发送和接收数据来实现通信。串口通信具有成本低、易于实现等优点,广泛应用于各个领域。

三、常见的单片机与上位机通信协议类型

1. 串口通信协议

串口通信协议是最常见和简单的通信方式。它使用串口线将单片机与上位机连接起来,通过发送和接收数据来实现通信。常见的串口通信协议包括RS232、RS485等。RS232是一种标准的串行通信接口,广泛应用于计算机、工业自动化等领域;RS485是一种多点

通信协议,支持多个设备同时通信,适用于工业控制系统等应用场景。

2. USB通信协议

USB通信协议是一种高速、可靠的通信方式。它通过USB接口将单片机与上位机连接起来,实现数据的传输和通信。USB通信协议具有带宽大、速度快等优点,广泛应用于外设设备、嵌入式系统等领域。常见的USB通信协议包括USB1.1、USB2.0、USB3.0等。

3. 以太网通信协议

以太网通信协议是一种广域网通信协议,它通过以太网接口将单片机与上位机连接起来,实现数据的传输和通信。以太网通信协议具有传输速度快、可靠性高等优点,广泛应用于局域网、互联网等领域。常见的以太网通信协议包括TCP/IP、UDP等。

四、单片机与上位机通信协议的应用场景

单片机与上位机通信协议在各个领域都有着广泛的应用。

在工业控制领域,单片机与上位机通信协议被用于监控系统、物联网等方面。通过通信协议,可以实现对工业设备的远程控制和监测,提高生产效率和安全性。

在智能家居领域,单片机与上位机通信协议被用于家庭自动化系统、智能家电等方面。通过通信协议,可以实现对家庭设备的远程控制

和管理,提高生活的便捷性和舒适度。

在医疗设备领域,单片机与上位机通信协议被用于医疗监护仪、医疗影像设备等方面。通过通信协议,可以实现对患者的监测和治疗,提高医疗的效果和安全性。

在智能交通领域,单片机与上位机通信协议被用于交通信号灯、智能车辆等方面。通过通信协议,可以实现对交通流量的监测和控制,提高交通的效率和安全性。

单片机与上位机通信协议在各个领域都发挥着重要的作用,为我们的生活和工作带来了很大的便利。随着技术的不断发展和创新,相信单片机与上位机通信协议将会越来越多样化和智能化。

单片机和上位机协议

单片机和上位机协议 一、引言 随着科技的快速发展,单片机在各个领域得到了广泛的应用。而单片机与上位机之间的通信协议也成为了重要的研究方向。本文将探讨单片机与上位机之间的通信协议,包括协议的基本原理、常见的协议类型以及它们的应用场景等。 二、单片机与上位机之间的通信协议基本原理 单片机与上位机之间的通信协议是为了实现两者之间的数据交换和通信而设计的。协议的基本原理是通过一定的规则和约定,实现数据的传输和解析。 常见的单片机与上位机通信协议包括串口通信、USB通信、以太网通信等。其中,串口通信是最常见和简单的通信方式。它通过串口线将单片机与上位机连接起来,通过发送和接收数据来实现通信。串口通信具有成本低、易于实现等优点,广泛应用于各个领域。 三、常见的单片机与上位机通信协议类型 1. 串口通信协议 串口通信协议是最常见和简单的通信方式。它使用串口线将单片机与上位机连接起来,通过发送和接收数据来实现通信。常见的串口通信协议包括RS232、RS485等。RS232是一种标准的串行通信接口,广泛应用于计算机、工业自动化等领域;RS485是一种多点

通信协议,支持多个设备同时通信,适用于工业控制系统等应用场景。 2. USB通信协议 USB通信协议是一种高速、可靠的通信方式。它通过USB接口将单片机与上位机连接起来,实现数据的传输和通信。USB通信协议具有带宽大、速度快等优点,广泛应用于外设设备、嵌入式系统等领域。常见的USB通信协议包括USB1.1、USB2.0、USB3.0等。 3. 以太网通信协议 以太网通信协议是一种广域网通信协议,它通过以太网接口将单片机与上位机连接起来,实现数据的传输和通信。以太网通信协议具有传输速度快、可靠性高等优点,广泛应用于局域网、互联网等领域。常见的以太网通信协议包括TCP/IP、UDP等。 四、单片机与上位机通信协议的应用场景 单片机与上位机通信协议在各个领域都有着广泛的应用。 在工业控制领域,单片机与上位机通信协议被用于监控系统、物联网等方面。通过通信协议,可以实现对工业设备的远程控制和监测,提高生产效率和安全性。 在智能家居领域,单片机与上位机通信协议被用于家庭自动化系统、智能家电等方面。通过通信协议,可以实现对家庭设备的远程控制

单片机通信协议处理(状态机)

单片机通信协议处理 现在大部分的仪器设备都要求能过通过上位机软件来操作,这样方便调试,利于操作。其中就涉及到通信的过程。在实际制作的几个设备中,笔者总结出了通信程序的通用写法,包括上位机端和下位机端等 1.自定义数据通信协议 这里所说的数据协议是建立在物理层之上的通信数据包格式。所谓通信的物理层就是指我们通常所用到的RS232、RS485、红外、光纤、无线等等通信方式。在这个层面上,底层软件提供两个基本的操作函数:发送一个字节数据、接收一个字节数据。所有的数据协议全部建立在这两个操作方法之上。 通信中的数据往往以数据包的形式进行传送的,我们把这样的一个数据包称作为一帧数据。类似于网络通信中的TCPIP协议一般,比较可靠的通信协议往往包含有以下几个组成部分:帧头、地址信息、数据类型、数据长度、数据块、校验码、帧尾。 帧头和帧尾用于数据包完整性的判别,通常选择一定长度的固定字节组成,要求是在整个数据链中判别数据包的误码率越低越好。减小固定字节数据的匹配机会,也就是说使帧头和帧尾的特征字节在整个数据链中能够匹配的机会最小。通常有两种做法,一、减小特征字节的匹配几率。二、增加特征字节的长度。通常选取第一种方法的情况是整个数据链路中的数据不具有随即性,数据可预测,可以通过人为选择帧头和帧尾的特征字来避开,从而减小特征字节的匹配几率。使用第二种方法的情况更加通用,适合于数据随即的场合。通过增加特征字节的长度减小匹配几率,虽然不能够完全的避免匹配的情况,但可以使匹配几率大大减小,如果碰到匹配的情况也可以由校验码来进行检测,因此这种情况在绝大多说情况下比较可靠。 地址信息主要用于多机通信中,通过地址信息的不同来识别不同的通信终端。在一对多的通信系统中,可以只包含目的地址信息。同时包含源地址和目的地址则适用于多对多的通信系统。 数据类型、数据长度和数据块是主要的数据部分。数据类型可以标识后面紧接着的是命令还是数据。数据长度用于指示有效数据的个数。 校验码则用来检验数据的完整性和正确性。通常对数据类型、数据长度和数据块三个部分进行相关的运算得到。最简单的做法可是对数据段作累加和,复杂的也可以对数据进行CRC运算等等,可以根据运算速度、容错度等要求来选取。 2.上位机和下位机中的数据发送 物理通信层中提供了两个基本的操作函数,发送一个字节数据则为数据发送的基础。数据包的发送即把数据包中的左右字节按照顺序一个一个的发送数据而已。当然发送的方法也有不同。 在单片机系统中,比较常用的方法是直接调用串口发送单个字节数据的函数。这种方法的缺点是需要处理器在发送过程中全程参与,优点是所要发送的数据能够立即的出现在通信线路上,能够立即被接收端接收到。另外一种方法是采用中断发送的方式,所有需要发送的数据被送入一个缓冲区,利用发送中断将缓冲区中的数据发送出去。这种方法的优点是占用处理器资源小,但是可能出现需要发送的数据不能立即被发送的情况,不过这种时延相当的小。对于51系列单片机,比较倾向于采用直接发送的方式,采用中断发送的方式比较占用RAM

STC单片机的协议

STC单片机的下载协议 关于STC的下载在Linux平台下面一直是一个老大难的问题。我最近一段时间去ourdev网站,和数码之家,包括有一些热心人的协助。以及一些前人开发的开源软件,类似gSTC-ISP之类的软件。才让我完全的搞懂了STC的ISP协议。 本文以GPL v3条款发布。但是切勿胡乱传播。影响宏晶的利益。这个逆向工程做的并不妥当。望宏晶包涵,毕竟你并未公开协议。导致我们使用Linux的人痛苦不堪。 现在先放出用Gambas写的两个ISP软件。分别对应89系列和12系列。15系列正在分析。别的系列因为不常用暂无协议。 SerialPort kSTC89-ISP 那么呢,我就先从STC89系列的讲起。大同小异的。 STC89系列的单片机在上电的时候会执行在ISP FLASH 的ISP程序。只要在串口上收到连续的0x7f,便会进入ISP模式。老姚选择 0x7f的理由是里面没有连续的低电平。这样的话就可以让单片机来调整自身UART的时钟到计算机的时钟,让波特率同步。但是若频率太高,则测不准。所以启动波特率要控制在9600以下为宜。

而且均有时间限制。如果不在超时时间内连接MCU。MCU会自动断开,跑用户程序。这就是为什么某些芯片,类似PL2303打开关闭速度慢的芯片下载容易出问题的原因。 切入正题: STC的数据包格式为: 包头 2BYTE+标识 2BYTE +长度 1BYTE +包类型1 BYTE+数据 nnBYTE+校验码 1BYTE+包尾1BYTE。 包头固定0×46,0xb9.(但是在信息帧中不包含 包头 标识来自单片机的是68 00 而来自计算机的是6A 00 包尾固定0×16. 至于我这里捕获的标识,在89系列里大概有 0×00 ——信息(注意,这里没有包头) 0×00 ——数据(这个是切换波特率以后的 0x8F ——新波特率实验 0x8E ——波特率正式更改 0×84 ——擦除芯片 0×80 ——校验返回

单片机与昆仑通态通讯

/********************************************* **备注:modbus RTU协议,rs485通讯 单片机为从机PLC或者PC为上位机 *********************************************/ #include #define uchar unsigned char #define uint unsigned int sbit rx_led=P0^0;//接收指示灯 sbit tx_led=P0^1;//发送指示灯 sbit ctrl_485=P3^2;//485接发发送转换控制 sbit dm=P1^4; sbit wm=P1^5; sbit led_cs=P1^6; sbit b7=P2^7;//波特率设置位 unsigned int crc=0; uchar sendBuf[20],receive_count=0,a[10]; uchar send_count= 0,send_num=0,addr_dip=0; uchar aaa,bbb; uint crc16(unsigned char *puchMsg, unsigned int usDataLen); void beginsend(void); void check_modbus(void); void display(uint date); void delay(uint z); uchar code duan[]={0x3F,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7C,0x39,0x5E,0x79,0x71 }; //此数组为!!! 0~9 A B C D E F !!! uchar code wei[]={0x00,0x01,0x02,0x03,0x04,0x05,0x06,0x07}; //此数组表示数码管显示的位数 void display(uint date) //num 表示在第几位显示words 表示显示的字符 { P2=duan[date/100]; P1=wei[0]; delay(1); P1=0xff; P2=duan[date%100/10]; P1=wei[1]; delay(1); P1=0xff; P2=duan[date%10]; P1=wei[2]; delay(1); }

通用单片机通讯协议(ASCII)

组态王与单片机通讯协议(ASCII) 1、组态王与单片机通讯的命令格式: 读写格式(除字头、字尾外所有字节均为ASCII码) 字头:1字节1个ASCII码,40H 设备地址:1字节2个ASCII码,0—255(即0---0x0ffH) 标志:1字节2个ASCII码,bit0~bit7, bit0= 0:读,bit0= 1:写。 bit1= 0:不打包。 bit3bit2 = 00,数据类型为字节。 bit3bit2 = 01,数据类型为字。 bit3bit2 = 1x,数据类型为浮点数。 数据地址:2字节4个ASCII码,0x0000~0xffff 数据字节数:1字节2个ASCII码,1—100,实际读写的数据的字节数。 数据…:为实际的数据转换为ASCII码,个数为字节数乘2。 异或:异或从设备地址到异或字节前,异或值转换成2个ASCII码 CR:0x0d。 通讯尝试恢复命令(COMERROR),请求地址为0的一个BYTE数据 2、上位机发送读命令 例1:读15号仪表,数据地址为15的数据。其中数据为100,数据类型为字节,不打包。组态王所发数据为:

例2:读15号仪表,数据地址为15的数据。其中数据为100,数据类型为字节,打包。组态王所发数据为: 3、上位机发送写命令

例1:写15号仪表,数据地址为15。写数据255,数据类型为字,不打包。组态王所发数 例2:写15号仪表,数据地址为15。写数据65535,数据类型为浮点型,打包。组态王所 5.浮点数格式: 4字节浮点数= 第一字节高4位ASCII码+第一字节低4位ASCII码 +第二字节高4位ASCII码+第二字节低4位ASCII码 +第三字节高4位ASCII码+第三字节低4位ASCII码 +第四字节高4位ASCII码+第四字节低4位ASCII码 第1字节低4位第2字节低4位第3字节低4位第4字节低4位

51单片机与上位机通讯程序设置

51单片机与上位机实现串口通讯程序实例 1. 发送:向总线上发命令 2. 接收:从总线接收命令,并分析是地址还是数据。 3. 定时发送:从内存中取数并向主机发送. 经过调试,以上功能基本实现,目前可以通过上位机对单片机进行实时控制。程序如下: //这是一个单片机C51串口接收(中断)和发送例程,可以用来测试51单片机的中断接收 //和查询发送,另外我觉得发送没有必要用中断,因为程序的开销是一样的 #include< reg51.h> #include< stdio.h> #include< string.h> #define INBUF_LEN 4 //数据长度 unsigned char inbuf1[INBUF_LEN]; unsigned char checksum,count3 , flag,temp,ch; bit read_flag=0; sbit cp=P1^1; sbit DIR=P1^2; int i; unsigned int xdata *RAMDATA; /*定义RAM地址指针*/ unsigned char a[6] ={0x11,0x22,0x33,0x44,0x55,0x66} ; void init_serialcomm(void) { SCON=0x50; //在11.0592MHz下,设置串行口波特率为9600,方式1,并允许接收 PCON=0x00;

ES=1; TMOD=0x21; //定时器工作于方式2,自动装载方式TH0=(65536-1000)%256; TL0=(65536-1000)/256; TL1=0xfd; TH1=0xfd; ET0=1; TR0=1; TR1=1; // TI=0; EA=1; // TI=1; RAMDATA=0x1F45; } void serial () interrupt 4 using 3 { if(RI) { RI=0; ch=SBUF; TI=1; //置SBUF空 switch(ch) { case 0x01 :printf("A"); TI=0;break; case 0x02 :printf("B"); TI=0;break; case 0x03 :printf("C"); TI=0;break; case 0x04 :printf("D"); TI=0;break; default :printf("fg"); TI=0;break; } }

单片机和上位机 aes 加密通讯流程

单片机和上位机 aes 加密通讯流程 随着当今互联网技术的快速发展,网络安全问题已经成为了一个普遍存在的问题。特别是在信息传输中,如何对数据进行加密已经成为了一个不可忽视的问题。在单片机和上位机之间的信息传输中应用AES(Advanced Encryption Standard,综合加密标准)加密技术成为了传输数据的主要方案。 下面就单片机和上位机AES加密通讯流程进行详细介绍: 1.创建AES加密对象 在上位机中,需要打开一个加密对象并指定密钥。通常使用C#或JAVA进行AES加密设置。这里以C#为例: ```csharp Aes aesEncryption = Aes.Create(); aesEncryption.Key = Encoding.UTF8.GetBytes("密钥"); ``` 2.加密数据 上位机将需要传输的数据按照特定的格式发送给单片机。单片机接收到数据后需要使用AES加密对象进行数据加密。这里还是以C#为例: ```csharp byte[] data = Encoding.UTF8.GetBytes("需要加密的数据"); byte[] encryptedData = aesEncryption.CreateEncryptor().TransformFinalBlock(data, 0, data.Length); ``` 3.转换数据格式 上位机需要将加密后的数据转换为BASE64格式,以便在网络传输中传递。C#代码如下: ```csharp

string encryptedString = Convert.ToBase64String(encryptedData); ``` 4.解密数据 单片机接收到网络传输的加密数据后,需要进行解密。过程类似于加密过程,需要指定相同的密钥进行解密: ```c byte[] encryptedData = "接收到的加密数据"; unsigned char key[] = "密钥"; aes_context aes; aes_setkey_dec(&aes, key, 128); aes_crypt_ecb(&aes, AES_DECRYPT, encryptedData, decryptedData); ``` 5.将解密数据发送给上位机 单片机将解密后的数据按照特定的格式发送给上位机,上位机接收到数据后即可进行数据解析等操作。 通过以上步骤,单片机和上位机之间的数据传输就实现了加密和解密,保障了传输数据的安全性。但需要注意的是,在使用AES加密技术的过程中,密钥的保护也至关重要,需要严格保密,以免密钥泄漏导致传输数据被恶意窃取或篡改。

串口通信协议制定

串口通信协议制定 篇一:单片机与上位机通信协议的制定 单片机与上位机通信协议的制定 单片机和上位机的串口通信协议分为上行协议和下行协议,要分别制定!上行协议,即由单片机向上位机发送数据。下行协议,即由上位机向单片机发送数据。 而通信协议又要分固定长度和不定长度两种 本文所介绍的协议属于简单的固定字长的通信协议! 下行协议由四个字节构成 上表是简单的上位机对单片机的控制指令 下述函数是C#中封装的串口通信类中的发送函数的封装 public void SerSendCommu(byte orderDef, byte data)//参数1为命令字,参数二为要发送的数 //据,需要时可直接调用{ Byte[] BSendTemp = new Byte[SEND_LENTH]; BSendTemp[0] = PRE; BSendTemp[1] = orderDef; BSendTemp[2] = data; BSendTemp[3] = END; this.serialPort1.Write(BSendTemp, 0, SEND_LENTH);}

下位机中用中断方式接收字符,本文用的是GCC语言,下面是串口接收数据中断 ISR(USART_RXC_vect)//串口接收中断 { unsigned char status,data; status = UCSRA; //**首先读取UCSRA的值,再读取UDR值,顺序不能颠倒,否则读取UDR后的 UCSRA的 //值即会改变** data = UDR; if(!Uart_RecvFlag)//判断缓存中的数据是否读完,读完则接收指令 { if((status&((1<

合同制定方法单片机与上位机通信协议的制定

合同制定方法单片机与上位机通信协议的制 定 合同制定方法:单片机与上位机通信协议的制定 一、引言 在现代科技的发展中,单片机与上位机通信的需求越来越多。单片 机作为一种集成电路,具有计算、控制和存储等功能,而上位机则提 供更强大的计算和存储能力。两者的结合可以实现更复杂的控制和数 据处理任务。然而,在单片机与上位机通信过程中,需要制定一种通 信协议,确保双方的信息交换能够顺利进行。本文将介绍合同制定方法:单片机与上位机通信协议的制定。 二、背景 单片机与上位机通信的目的在于实现数据的传输和控制命令的交互。因此,在制定通信协议之前,需要明确通信双方的需求和目标。 1. 确定通信目的 首先,需要明确单片机与上位机通信的目的。是用于数据采集和显示?还是用于远程控制和监测?不同的通信目的将影响通信协议的设 计和实现。 2. 确定通信方式

通信方式包括串行和并行通信。串行通信一般使用UART或SPI等协议,而并行通信则通过并口实现。在选择通信方式时,需要考虑通信速率、数据传输距离和抗干扰能力等因素。 3. 确定通信协议 通信协议是单片机与上位机之间信息交换的规范。通常情况下,通信协议包括帧格式、通信协议头、数据校验等内容。在制定通信协议时,需要考虑以下因素: - 帧格式:确定数据传输的起始位、数据位、校验位和停止位等信息。 - 通信协议头:用于标识数据包的类型和长度。 - 数据校验:确保数据传输的准确性和完整性,常用的校验方式包括校验和、CRC等。 三、制定通信协议步骤 1. 确定通信需求 首先,明确单片机与上位机通信的需求和目标。确定通信的目的、通信方式和通信频率等。 2. 设计帧格式 根据通信需求,设计合适的帧格式。确定数据起始位、数据位、校验位和停止位等信息。 3. 设计通信协议头

上位机与51单片机串口通信

上位机与51单片机串口通信 目录: 1、单片机串口通信的应用 2、PC控制单片机IO口输出 3、单片机控制实训指导及综合应用实例 4、单片机给计算机发送数据: [实验任务] 单片机串口通信的应用,通过串口,我们的个人电脑和单片机系统进行通信。 个人电脑作为上位机,向下位机单片机系统发送十六进制或者ASCLL码,单片机系统接收后,用LED显示接收到的数据和向上位机发回原样数据。 [硬件电路图] [实验原理] RS-232是美国电子工业协会正式公布的串行总线标准,也是目前最常用的串 行接口标准,用来实现计算机与计算机之间、计算机与外设之间的数据通讯。 RS-232串行接口总线适用于:设备之间的通讯距离不大于15m,传输速率最大为20kBps。RS-232协议以-5V-15V表示逻辑1;以+5V-15V 表示逻辑0。我们是用MAX232芯片将RS232电平转换为TTL电平的。一个完整的RS-232接口有22 根线,采用标准的25芯插头座。我们在这里使用的是简化的9芯插头座。 注意我们在这里使用的晶振是11.0592M的,而不是12M。因为波特率的设置 需要11.0592M的。 “串口调试助手V2.1.exe”软件的使用很简单,只要将串口选择‘CMO1’波 特率设置为‘9600’数据位为8 位。打开串口(如果关闭)。然后在发送区里 输入要发送的数据,单击手动发送就将数据发送出去了。注意,如果选中‘十六 进制发送’那么发送的数据是十六进制的,必须输入两位数据。如果没有选中, 则发送的是ASCLL码,那么单片机控制的数码管将显示ASCLL码值。

//参考源程序 #include "reg52.h" //包函8051 内部资源的定义 unsigned char dat; //用于存储单片机接收发送缓冲寄存器SBUF里面的内容sbit gewei=P2^4; //个位选通定义

单片机上位机编程语言 -回复

单片机上位机编程语言-回复 单片机上位机编程语言的使用 在单片机领域,上位机编程语言是用于与单片机进行通信和控制的语言。它允许开发人员通过上位机与单片机之间进行串口通信,发送和接收数据,进行控制和监控操作。本文将介绍上位机编程语言的基本知识,以及如何一步一步使用它来开发单片机应用。 第一步:选择上位机编程语言 在开始使用上位机编程语言之前,我们需要选择适合我们需求的编程语言。常见的上位机编程语言包括C/C++、Python和LabVIEW等。根据不同的开发需求和个人喜好,选择合适的编程语言进行开发。 C/C++是一种强大的编程语言,广泛用于嵌入式系统开发。它具有高效的执行速度和丰富的库函数支持,适合对资源有严格要求的应用。 Python是一种简单易学的脚本语言,具有丰富的第三方库支持,适合快速开发原型和简单的应用。它在上位机编程中也得到了广泛的应用。 LabVIEW是一种图形化编程语言,它使用图形符号表示编程,适合需要进行数据可视化和图形化界面设计的应用。

根据项目的需求和开发人员的技术背景,选择适合的上位机编程语言。 第二步:安装开发环境和相关库函数 在开始上位机编程之前,需要安装相应的开发环境和相关的库函数。对于C/C++和Python,需要安装相应的编译器和开发工具链。 比如,对于C/C++开发,常用的开发工具包括Keil MDK、IAR Embedded Workbench和Code Composer Studio等。 而对于Python开发,可以选择使用Anaconda、PyCharm等集成开发环境。此外,还需要安装相应的串口通信库,如pySerial。 对于LabVIEW开发,需要安装LabVIEW开发环境和相应的工具包。在安装完成后,可以利用图形化编程界面来进行上位机编程。 第三步:编写上位机控制程序 当开发环境和相关库函数安装完毕后,可以开始编写上位机控制程序。首先,确定单片机和上位机之间的通信方式,常见的方式包括串口通信、以太网通信和无线通信等。 以串口通信为例,我们可以使用C/C++或Python来编写上位机控制程序。

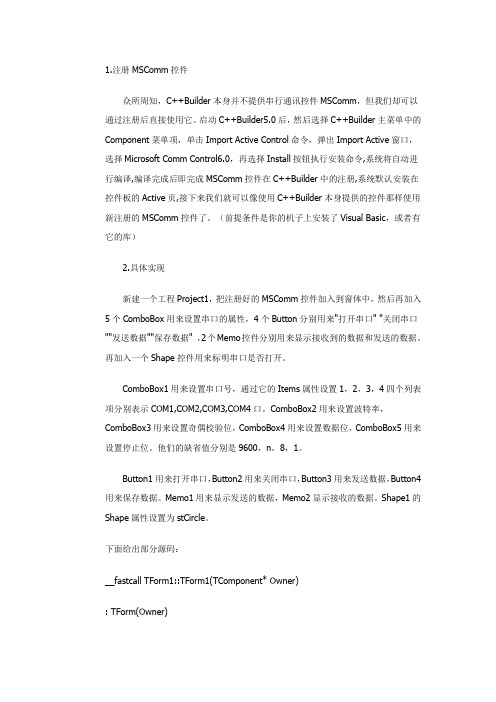

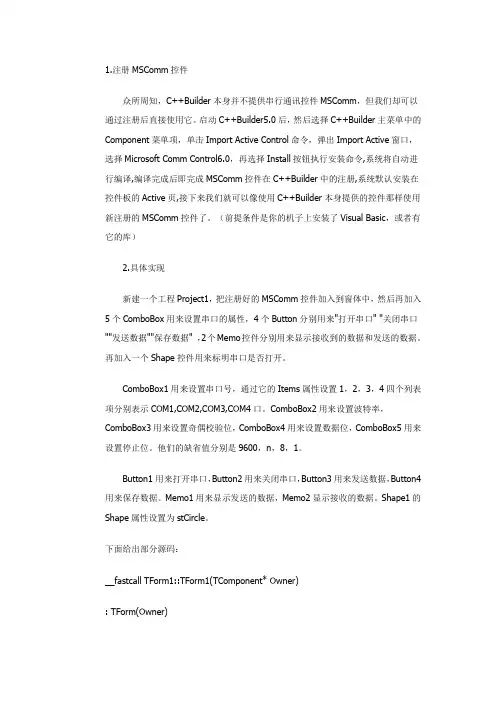

上位机串口通信编程

摘要 本文主要描述了利用PC机与AT89C51单片机之间的通信程序设计实现温度显示。并详述了在VC6.0环境下,上位机利用MSCOMM通信控件与单片机之间串口通信实现温度显示。由单片机采集一个温度信号,将采集到的温度信号传送给PC机显示,PC机用VC6.0编写程序,单片机程序用C语言编写,最后用PROTUES软件进行仿真实现温度显示。 关键词:单片机MSCOMM控件VC6.0 AT89C51 温度显示

目录 摘要 1 引言 (1) 2 结构设计与方案选择 (2) 2.1设计任务 (2) 2.1.1单片机的选择 (2) 2.1.2电平转换 (2) 2.1.1单片机的选择 (2) 2.1.3单片机与pc机通信原理 (2) 2.2软件方案选择 (2) 2.2.1 上位机编程方案选择 (3) 2.2.2 单片机编程方案选择 (3) 2.3 总体方案选择 (2) 3 硬件设计 (8) 3.1单片机主要特性 (5) 3.2 MAX232电平芯片介绍10 (10) 3.3 硬件电路设计图 (11) 3.3.1 PC机与单片机通信接口电路设计框图 (11) 3.3.2整体设计原理图 (11) 4软件设计 (12) 4.1上位机程序设计 (12) 4.2下位机程序设计 (13) 5 软硬件调试部分 (21) 5.1 PROTEUS软件仿真 (21) 5.1.1 Protues简介 (21) 5.1.2 Protues仿真电路图 (22) 5.2 VC软件仿真 (21) 结束语 (27) 致谢 (28) 参考文献 (29)

1引言 随着人们生活水平的不断提高,单片机控制无疑是人们追求的目标之一,它所给人带来的方便也是不可否定的,要为现代人工作、科研、生活、提供更好的更方便的设施就需要从单片机技术入手,一切向着数字化控制,智能化控制方向发展。 现代化集中管理需要对现场数据进行统计、分析、制表、打印、绘图、报警等,同时,又要求对现场装置进行实时控制,完成各种规定操作,达到集中管理的目的。加之单片机的计算能力有限,难以进行复杂的数据处理。因此在功能比较复杂的控制系统中,通常以PC机为上位机,单片机为下位机,由单片机完成数据的采集及对装置的控制,而由上位机完成各种复杂的数据处理及对单片机的控制。

上位机和单片机串口编程---API函数编程

上位机和单片机串口编程---API函数编 程 上位机和单片机串口编程 不用MSComm控件,那看起来只能是使用Windows API了,因为MFC貌似没有什么类封装了串口API函数的。 用Windows API 编写串口程序本身是有巨大优点的,因为控制能力会更强,效率也会更高,而且对于那些纯绿色软件追求者来说,没有ActiveX控件比什么都重要――呵呵,我也是这么认为。 API编写串口,过程一般是这样的: 1、创建串口句柄,用CreateFile; 2、对串口的参数进行设置,其中比较重要的是波特率(BaudRate),数据宽度(BytesBits),奇偶校验(Parity),停止位(StopBits),当然,重要的还有端口号(Port); 3、然后对串口进行相应的读写操作,这时候用到ReadFile 和WriteFile函数; 4、读写结束后,要关闭串口句柄,用CloseFile; 下面依次大致讲讲个步骤的过程: 第一步,从字面上去理解,大家也可以发现CreateFile实际

上表明Windows是把串口当作一个文件来处理的,所以它也有文件那样的缓冲区、句柄、读写错误等,不同的是,这个文件名字只有固定的几个(一般为四个),而且始终存在(__G),而且在调用CreateFile的时候请注意它的参数。CreateFile函数原型如下: HANDLE CreateFile(__ lpFileName, DWORD dwDesiredAccess, DWORD dwShareMode, __ITY___TES lpSecurityAttributes, DWORD dwCreationDisposition, DWORD dwFlagsAndAttributes, HANDLE hTemplateFile ); lpFileName是你需要创建的端口号,默认情况下是COM1;dwDesiredAccess是表明你想让你创建的串口以何种方式存在于你的应用程序中,因为串口通常是可读可写的,所以这里必须设置为___READ|___WRITE;dwShareMode是用来设置串口共享属性的,因为串口属于临界资源,当然不能共享,所以这里也必须设置为0;lpSecurityAttributes是设置安全模式,一般采用默认的安全模式就可以了,选择NULL;dwCreationDisposition是设置是否打开新的“文件”(上面说过了,Windows是把串口等端口当作文件来处理的),因为串口属于硬件端口,当然不能随便重

基于单片机串口通信的上位机和下位机实践

基于单片机串口通信的上位机和下位机实践 串口是计算机上一种非常通用设备通信的协议不要与通用串行总线Universal Serial Bus或者USB混淆;大多数计算机包含两个基于RS232的串口;串口同时也是仪器仪表设备通用的通信协议;很多GPIB兼容的设备也带有RS-232口;同时,串口通信协议也可以用于获取远程采集设备的数据; 串口通信的概念非常简单,串口按位bit发送和接收字节;尽管比按字节byte的并行通信慢,但是串口可以在使用一根线发送数据的同时用另一根线接收数据;它很简单并且能够实现远距离通信;比如IEEE488定义并行通行状态时,规定设备线总常不得超过20米,并且任意两个设备间的长度不得超过2米;而对于串口而言,长度可达1200米; 首先亮出C的源程序吧; 主要界面: 只是作为简单的运用,可以扩展的; 源代码: using System; using System.Collections.Generic; using SystemponentModel; using System.Data; using System.Drawing;

using System.Text; using System.Windows.Forms; using System.IO.Ports; using System.Timers; namespace 单片机功能控制 { public partial class Form1 : Form { public Form1 { InitializeComponent; } SerialPort sp = new SerialPort; private void button1_Clickobject sender, EventArgs e { String str1 = comboBox1.Text;//串口号
