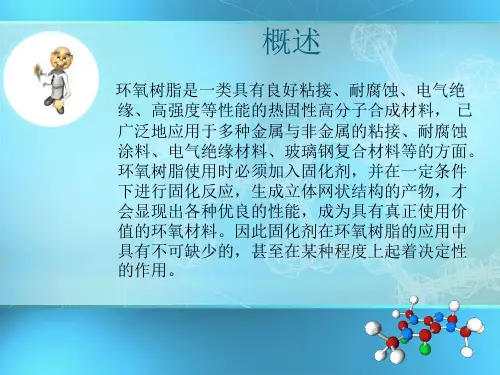

环氧树脂是一类具有良好的粘接性、电绝缘性、化学稳定性的热固性高分子材料,作为胶粘剂、涂料和复合材料等的树脂基体,广泛应用于建筑、机械、电子电气、航空航天等领域。环氧树脂使用时必须加入固化剂,并在一定条件下进行固化反应,生成立体网状结构的产物,才会显现出各种优良的性能,成为具有真正使用价值的环氧材料。因此固化剂在环氧树脂的应用中具有不可缺少的,甚至在某种程度上起着决定性的作用。环氧树脂潜伏性固化剂是近年来国内外环氧树脂固化剂研究的热点。所谓潜伏性固化剂,是指加入到环氧树脂中与其组成的单组分体系在室温下具有一定的贮存稳定性,而在加热、光照、湿气、加压等条件下能迅速进行固化反应的固化剂,与目前普遍采用的双组分环氧树脂体系相比,由潜伏性固化剂与环氧树脂混合配制而成的单组分环氧树脂体系具有简化生产操作工艺,防止环境污染,提高产品质量,适应现代大规模工业化生产等优点。
环氧树脂潜伏性固化剂的研究一般通过物理和化学的手段,对普通使用低温和高温固化剂的固化活性加以改进,主要采取以下两种改进方法:一是将一些反应活性高而贮存稳定性差的固化剂的反应活性进行封闭、钝化;二是将一些贮存稳定性好而反应活性低的固化剂的反应活性提高、激发。最终达到使固化剂在室温下加入到环氧树脂中时具有一定的贮存稳定性,而在使用时通过光、热等外界条件将固化剂的反应活性释放出来,从而达到使环氧树脂迅速固化的目的。本文就国内外环氧树脂潜伏性固化剂的研究进展作一基本概述。
1 环氧树脂潜伏性固化剂
1.1 改性脂肪族胺类
脂肪族胺类固化剂如乙二胺、己二胺、二乙烯三胺、三乙烯四胺等是常用的双组分环氧树脂室温固化剂,通过化学改性的方法,将其与有机酮类化合物进行亲核加成反应,脱水生成亚胺是一种封闭、降低其固化活性,提高其贮存稳定性的有效途径。
这种酮亚胺型固化剂与环氧树脂组成的单组分体系通过湿气和水分的作用而使酮亚胺分解成胺因此在常温下即可使环氧树脂固化。但一般固化速度不快,使用期也较短,原因是亚胺氮原子上的孤对电子仍具有一定的开环活性。为解决这一问题,武田敏之用羰基两端具有立体阻碍基团的酮3-甲基-2 -丁酮与高活性的二胺1,3 二氨甲基环己烷反应得到的酮亚胺不仅具有较高的固化反应活性,而且贮存稳定性明显改善。另外日本专利报道采用聚醚改性的脂肪族胺类化合物与甲基异丁基酮反应得到的酮亚胺也是一种性能良好的环氧树脂潜伏性固化剂。脂肪族胺类固化剂通过与丙烯腈、有机膦化合物,过渡金属络合物的反应,也可使其固化反应活性降低,从而具有一定的潜伏性。
1.2 芳香族二胺类
芳香胺由于具有较高的Tg而受到重视,但由于其的剧毒性而限制了应用。经改性制得的芳香族二胺类固化剂则具有Tg高、毒性低、吸水率低、综合性能好的优点。近年来研究较多的芳香族二胺类固化剂有二胺基二苯砜(DDS)、二胺基二苯甲烷(DDM)、间苯二胺(m PDA)等,其中以DDS研究得最多最成熟,成为高性能环氧树脂中常用的固化剂。DDS用作环氧树脂潜伏性固化剂时,与MP DA、DDM等芳香二胺相比,由于其分子中有强吸电子的砜基,反应活性大大降低,其适用期也增长。在无促进剂时,100克环氧树脂配合物的适用期可达1年,固化温度一般要达到200℃。为了降低其固化温度,常加入促进剂以实现中温固化。近年来为了改善体系的湿热性能和韧性,对DDS进行了改性,开发出多种聚醚二胺型固化剂,使得它们在干燥时耐热性有所降低,这些二胺因两端胺基间的距离较长,造成吸水点氨基减少,并且具有优良的耐冲击性。
1.3 双氰胺类
双氰胺又称二氰二胺,很早就被用作潜伏性固化剂应用于粉末涂料、胶粘剂等领域。双氰胺与环氧树脂混合后室温下贮存期可达半年之久。双氰胺的固化机理较复杂,除双氰胺上的4个氢可参加反应外,氰基也具有一定的反应活性。双氰胺单独用作环氧树脂固化剂时固化温度很高,一般在150～170℃之间,在此温度下许多器件及材料由于不能承受这样的温度而不能使用,或因为生产工艺的要求而必须降低单组分环氧树脂的固化温度。解决这个问题的方法有两种,一种是加入促进剂,在不过分损害双氰胺的贮存期和使用性能的前提下,降低其固化温度。这类促进剂很多,主要有咪唑类化合物及其衍生物和盐、脲类衍生物、有机胍类衍生物、含磷化合物,过渡金属配合物及复合促进剂等,这些促进剂都可以使双氰胺的固化温度明显降低,理想的固化温度可降至120℃左右,但同时会使贮存期缩短,而且耐水性能也会受到一定的影响。
另一种降低单组分环氧树脂固化温度的有效方法是通过分子设计的方法对双氰胺进行化学改性。在双氰胺分子中引入胺类,特别是芳香族胺类结构,以制备双氰胺衍生物,如瑞士Ciba Geigy公司开发的HT 2833,HT 2844是一种用3,5 二取代苯胺改性的双氰胺衍生物,其化学结构式如下:
据报道,此类固化剂与环氧树脂相溶性较好,贮存期长,固化速度快,在100℃下固化1h,剪切强度可达25MPa,150℃固化30min,剪切强度可达27MPa。日本旭化成工业公司研制的粉末涂料专用固化剂AEHD-610,AEHD-210也是一种改性双氰胺衍生物。另外,日本有采用芳香族二胺如4,4’二氨基二苯甲烷(DDM),4,4’二氨基二苯醚(DDE),4,4’二氨基二苯砜(DDS),对二甲苯胺(DMB)分别与双氰胺反应制得其衍生物的报道。上述引入苯环后的双氰胺衍生物与双酚A型环氧树脂的相溶性与双氰胺相比明显增加,与E 44环氧树脂组成的单组分体系在室温贮存期长达半年之久,固化温度均低于双氰胺。
国内有关对双氰胺进行化学改性得到双氰胺衍生物的报道较少,温州清明化工采用环氧丙烷与双氰胺反应制得了双氰胺MD 02,其熔点154～162℃,比双氰胺的熔点(207～210℃)低了45℃左右,采用100份E 44环氧树脂,15份MD 02和0 5份2 甲基咪唑组成的配方,150℃下凝胶的时间为4min。用苯胺甲醛改性双氰胺所得的衍生物与双酚A型环氧树脂混溶性增加,在丙酮和酒精的混合溶液中有良好的溶解性,且反应活性增加,贮存性也较长。
1.4 咪唑类
咪唑、2-甲基咪唑、2-乙基-4-甲基咪唑、2-苯基咪唑等咪唑类固化剂是一类高活性固化剂,在中温下短时间即可使环氧树脂固化,因此其与环氧树脂组成的单组分体系贮存期较短,必须对其进行化学改性,在其分子中引入较大的取代基形成具有空间位阻的咪唑类衍生物,或与过渡金属Cu、Ni、Co、Zn等的无机盐反应生成相应的咪唑盐络合物,才能成为在室温下具有一定贮存期的潜伏性固化剂。对咪唑类固化剂进行化学改性的方法很多,从反应机理上来看,主要有两种:一种是利用咪唑环上1位仲胺基氮原子上的活泼氢对其进行改性,这类改性剂有异氰酸酯、氰酸酯、内酯等,改性后所得的咪唑类衍生物具有较长的贮存期和良好的机械性能。另一种方法是利用咪唑环上3位N原子的碱性对其改性,使它与具有空轨道的化合物复合,这类物质包括有机酸、金属无机盐类、酸酐、TCNQ、硼酸等。其中金属无机盐类一般是含具有空轨道的过渡金属离子,如Cu2+、Ni2+、Zn2+、Cd2+、Co2+等,它们与咪唑形成配位络合物,具有很好的贮存性,而在150～170℃迅速固化,但无机盐类、有机酸及其盐类等的引入,将会破坏原咪唑固化产物的耐水解性和耐湿热性。
国内对咪唑类潜伏性固化剂的研究较少,国外市场则相对较多。日本第一工业制药株式会社将各种咪唑与甲苯二异氰酸酯(TDI)、异佛尔酮二异氰酸酯(IPDI)、六次甲基二异氰酸酯(HDI)反应制成封闭产物,减弱了咪唑环上胺基的活性,有较长使用期,当温度上升到100℃以上,封闭作用解除,咪唑恢复活性,环氧树脂固化。
1.5 有机酸酐类
有机酸酐类固化剂与双氰胺相似,具有较好的贮存稳定性,尽管固化温度较高,可是固化产物的力学性能、介电性能和耐热性能均较好。不过这类固化剂由于酸酐键容易水解的缘故而耐湿性较差,并且不容易进行化学改性,因此一般采用添加促进剂的方法降低有机酸酐类固化剂的固化温度。有机酸酐类固化剂常用的固化促进剂包括叔胺和叔胺盐,季膦盐,路易斯酸-胺络合物,乙酰丙酮过渡金属络合物等。
1.6 有机酰肼类与双氰胺一样,有机酰肼也是一种高熔点固体,但其固化温度比双氰胺低。有机酰肼与环氧树脂组成的单组分环氧树脂胶体系的贮存期可达4个月以上,常用的有机酰肼化合物有:琥珀酸酰肼、己二酸二酰肼、癸二酸酰肼、间苯二甲酸酰肼和对羟基安息香酸酰肼(POBH)等。不同种类的有机酰肼固化温度不尽相同,由于其固化温度较高,故常加入促进剂来降低固化温度,所用的促进剂与双氰胺基本相同。
1.7 路易斯酸
胺络合物类路易斯酸胺络合物是一类有效的环氧树脂潜伏性固化剂,由BF3、AlCl3、ZnCl2、PF5等路易斯酸与伯胺或仲胺形成络合物而成。作为环氧树脂的固化剂,这类络合物常温下相当稳定,而在120℃时则快速固化环氧树脂,其中研究最多的是三氟化硼-胺络合物。据报道,一种合成的新型三氟化硼-胺络合物BPEA-2具有良好的潜伏性、粘接性能和韧性。路易斯酸胺络合物也是酸酐类和芳香胺类潜伏性固化剂常用的促进剂。
1.8 微胶囊类
微胶囊类环氧树脂潜伏性固化剂实际上是利用物理方法,将室温双组分固化剂采用微细的油滴膜包裹,形成微胶囊,加入到环氧树脂中后将固化剂的固化反应活性暂时封闭起来,而通过加热、加压等条件使胶囊破裂,释放出固化剂,从而使环氧树脂固化。微胶囊类环氧树脂潜伏性固化剂的成膜剂包括纤维素、明胶、聚乙烯醇、聚酯、聚砜等,由于制备工艺要求严格,胶囊膜的厚度对贮存、运输和使用会带来不同程度影响。
2 结语
虽然环氧树脂潜伏性固化剂的种类很多,但是每种类型的固化剂都有一定的优点和缺点,到目前为止,仍然没有发现一种性能特别优良,十分理想的潜伏性固化剂。目前环氧树脂潜伏性固化剂的研究主要集中在双氰胺类,咪唑类和芳香族二胺类固化剂。同时在达到潜伏性固化剂使用中降低固化温度、缩短固化时间、延长适用期的要求的基础上,进一步解决环氧树脂固化产物耐水、耐热,以及提高韧性等问题,也是今后环氧树脂潜伏性固化剂研究的重点。不仅如此,随着人们对环境保护意识的提高,低毒和无毒的环保型环氧树脂潜伏固化剂的研究也是必然的趋势。
怎样使用环氧树脂才能粘得牢 环氧树脂可以用来粘接金属、玻璃、木器等物品．它是一种合成的高分子物质, 未固化之前性质稳定, 常温下可以贮存多年．但与胺类固化剂接触混合, 便会迅速起反应固化．因此, 使用时必须注意以下事项, 粘接效果才能理想． １．固化剂．常用的常温固化剂有乙二胺、二乙烯、三胺等．选用不同的固化剂, 对树脂硬化程度、操作时间、固化后的性能都有很大影响．乙二胺是无色液体, 有刺激性臭味和腐蚀性, 毒性比较大．它固化速度快, 因此混合时温度水温过高．二乙烯三胺是有刺激性的淡黄色液体, 挥发比较慢, 对人体危害也比较小, 固化后脆性也比乙二胺小, 因此被广泛采用． 固化剂的用量必须严格控制．用多了, 没有粘接就已经先固化了, 固化物发脆；用少了固化时间长, 固化物强度低．乙二胺一般用量在６% －８% , 二乙烯三胺为８% －１１% ．市场上出售的乙二胺溶液, 有７０% 和９５% 两种, 要注意换算使用． ２．增韧剂．为了降低树脂硬化后的脆性, 增加韧性, 提高抗弯强度和杭冲击强度, 可以加进增韧性, 常用的增韧剂为邻苯二甲酸二丁脂, 用量为环氧树脂的１５% 左右． ３．稀释剂．操作时可加入稀释剂, 可以降低环氧树脂的粘度和延长操作时间．常用的稀释剂有丙酮、甲苯、二甲苯、醋酸丁脂等．这些都属于非活性稀释剂, 多加会降低粘结强度．如果改用活性稀释剂环氧丙烷苯基醚, 用量应提高到树脂量的２０% 左右． ４．填料．可以改善环氧树脂的性能, 提高强度和粘结力．常用的粉状填料有石英粉、石棉粉、铝粉、滑石粉和水泥等．
５．表面清洗．粘接的部位必须干净, 清除铁锈, 有油污的地方必须用汽油清洗, 才能保证粘接的牢固．
热固性树脂基复合材料是目前研究得最多、应用得最广的一种复合材料。它具有质量轻、强度高、模量大、耐腐蚀性好、电性能优异、原料来源广泛，加工成型简便、生产效率高等特点，并具有材料可设计性以及其他一些特殊性能，如减振、消音、透电磁波、隐身、耐烧蚀等特性，已成为国民经济、国防建设和科技发展中无法取代的重要材料。在热固性树脂基复合材料中使用最多的树脂仍然是酚醛树脂、不饱和聚酪树脂和环氧树脂这三大热固性树脂。这三种树脂阶性能各有特点：酚醛树脂的耐热性较高、耐酸性好、固化速度快，但较脆、需高压成型；不饱和聚酪树脂的工艺性好、价格最低，但性能较差；环氧树脂的粘结强度和内聚强度高，耐腐蚀性及介电性能优异，综合性能最好，但价格较贵。因此，在实际工程中环氧树脂复合材料多用于对使用性能要求高的场合，如用作结构材料、耐腐蚀材料、电绝缘材料及透波材料等。 1、环氯树脂复合材料的分类 环氧树脂复合材料(简称环氧复合材料，也有人称为环氧增强塑料)的品种很多，其名称、含义和分类方法也没有完全统一，但大体上讲可按以下方法分类。 (1)按用途可分为环氧结构复合材料、环氧功能复合材料和环氧功能型结构复合材料。结构复合材料是通过组成材料力学性能的复合，使之能用作受力结构材料，并能按受力情况设计和制造材料，以达到材料性能册格比的最佳状态。功能复合材料是通过组成材料其他性能(如光、电、热、耐腐蚀等)的复合，以得到具有某种理想功能的材料。例如环氧树脂覆铜板、环氧树脂电子塑封料、雷达罩等。需要指出的是，无论使用的是材料的哪一种功能性，都必须具有必要的力学性能，否则再好的功能材料也没有实用性。已有些功能材料同时还要有很高的强度，如高压绝缘子芯棒，要求绝缘性和强度都很高，是一种绝缘性结构复合材料。 (2)按成型压力可分为高压成型材料(成型压力5—30MPa)，如环氧工程塑料及环氧层压塑料；低压成型材料(成型压力＜2．5MPa)，如环氧玻璃钢和高性能环氧复合材料。玻璃钢和高性能复合材料由于制件尺寸较大(可达几个㎡)、型面通常不是平面，所以不宜用高压成型。否则模具造价太高，压机吨位太大，因而成本太贵。 (3)按环氧复合材料阶性能、成型方法、产品及应用领域的特点，并照顾到习惯上的名称综合考虑可分为：环氧树脂工程塑料、环氧树脂层压塑料、环氧树脂玻璃钢(通用型环氧树脂复合材料)及环氧树脂结构复合材料。 3、环氧树脂复合材料的特性 (1)密度小，比强度和比模量高。高模量碳纤维环氧复合材料的比强度为钢的5倍、铝合金的4倍，钻合金的3．2倍。其比模量是钢、铝合金、钦合金的5．5—6倍。因此，在强度和刚度相同的情况下碳纤维环氧复合材料构件的重量可以大大减轻。这在节省能源、提高构件的使用性能方面，是现有任何金属材料所不能相比的。 (2)疲劳强度高，破损安全特性好。环氧复合材料在静载荷或疲劳载荷作用下，首先在最薄弱处出现损伤，如横向裂纹、界面脱胶、分层、纤维断裂等。然而众多的纤维和界面会阻
校讲义 《水声换能器设计与制作工艺》 实验指导书 水声工程学院 王文芝
目录 1.实验一压电瓷材料主要参数测试 (1) 2.实验二环氧树脂粘结与灌封工艺实验 (4) 3.实验三薄壁圆管换能器的制作 (6) 4.实验四复合棒换能器的制作 (10) 5.实验五聚氨酯橡胶的灌封工艺 (13) 6.实验六薄圆片径向振动换能器的制作 (15) 7.实验七薄长片长度振动换能器的设计与制作 (18) 8.实验八水声换能器电声性能参数测量实验 (20) 9.实验九氯丁橡胶硫化工艺实验 (26) 10.实验十超声应用实验 (27)
实验一、压电瓷材料主要参数测试 一、实验目的：掌握压电瓷材料性能参数的测试方法，了解主要参数的计算方法。 二、实验容： 1.学习实验仪器的使用； 2.用“谐振-反谐振”法测试PZT-4、PZT-5的主要参数； 3.电容电桥测量T C ，δtg ； 4.用NW1232低频频率特性测试仪测量1,,m n m f f f ； 5.用ZJ-3A 型准静态33d 测量仪测量各元件的33d 值。 三、实验仪器： 信号源 GFG ——8250A 一台 毫伏表 DF2175 二台 π型网络转接器 自制 一个 低频频率特性测试仪 NW1232 一台 准静态33d 测量仪 ZJ-3A 一台 电容电桥 一台 四、实验原理：通过“谐振-反谐振”方法，测试压电瓷材料的串联谐振频率s f 、并联谐振频率1s p f f 及等，计算出各主要参数。 实验仪器：
五、仪器连接： 六：实验方法： 1.按图连接好仪器。 2.打开仪器开关，将样品夹到夹持架两顶尖处，注意夹持力要尽量小，以样品不掉下来即可，夹持点应选在样品的中心处。 3.调节输入电压，测量薄圆片和薄长条片材料时，使V=1V ，测量长圆柱试样时，使V=3V 。 4.调节信号频率，按测量参数的需要测出试样的1,,m n m f f f ，测量1,m m f f 时，将转接器开关拨到2T R ，测量n f 时将转接器开关拨到3T R ，注意观察输出电压，当输出电压出现第一个峰值时，此时的信号频率即为m f ，继续调节输入信号频率，当输出电压出现第一个谷值时，此时频率为n f ，当输出电压出现第二个峰值时，此时的输入信号频率为1m f 。 5.用NW1232低频频率特性测试仪测量1,,m n m f f f 时，选扫频方式为“线性”，检波方式为“线性”，调节扫频宽度可观测到频率特性曲线，再将扫频方式改为“手动”，可在相应位置测出1,,m n m f f f 。 6.ZJ-3A 静态33d 测量仪使用方法见附页。 七、实验步骤： 1、用薄圆片试样（PZT-4，PZT-5二种）测试材料的δεσtg k T p ,,,33 2、用薄长方片试样（PZT-4，PZT-5二种）测试材料的3111 31),(,d Y S k E
环氧树脂是一类具有良好的粘接性、电绝缘性、化学稳定性的热固性高分子材料,作为胶粘剂、涂料和复合材料等的树脂基体,广泛应用于建筑、机械、电子电气、航空航天等领域。环氧树脂使用时必须加入固化剂,并在一定条件下进行固化反应,生成立体网状结构的产物,才会显现出各种优良的性能,成为具有真正使用价值的环氧材料。因此固化剂在环氧树脂的应用中具有不可缺少的,甚至在某种程度上起着决定性的作用。环氧树脂潜伏性固化剂是近年来国内外环氧树脂固化剂研究的热点。所谓潜伏性固化剂,是指加入到环氧树脂中与其组成的单组分体系在室温下具有一定的贮存稳定性,而在加热、光照、湿气、加压等条件下能迅速进行固化反应的固化剂,与目前普遍采用的双组分环氧树脂体系相比,由潜伏性固化剂与环氧树脂混合配制而成的单组分环氧树脂体系具有简化生产操作工艺,防止环境污染,提高产品质量,适应现代大规模工业化生产等优点。 环氧树脂潜伏性固化剂的研究一般通过物理和化学的手段,对普通使用低温和高温固化剂的固化活性加以改进,主要采取以下两种改进方法:一是将一些反应活性高而贮存稳定性差的固化剂的反应活性进行封闭、钝化;二是将一些贮存稳定性好而反应活性低的固化剂的反应活性提高、激发。最终达到使固化剂在室温下加入到环氧树脂中时具有一定的贮存稳定性,而在使用时通过光、热等外界条件将固化剂的反应活性释放出来,从而达到使环氧树脂迅速固化的目的。本文就国内外环氧树脂潜伏性固化剂的研究进展作一基本概述。 1 环氧树脂潜伏性固化剂 1.1 改性脂肪族胺类 脂肪族胺类固化剂如乙二胺、己二胺、二乙烯三胺、三乙烯四胺等是常用的双组分环氧树脂室温固化剂,通过化学改性的方法,将其与有机酮类化合物进行亲核加成反应,脱水生成亚胺是一种封闭、降低其固化活性,提高其贮存稳定性的有效途径。 这种酮亚胺型固化剂与环氧树脂组成的单组分体系通过湿气和水分的作用而使酮亚胺分解成胺因此在常温下即可使环氧树脂固化。但一般固化速度不快,使用期也较短,原因是亚胺氮原子上的孤对电子仍具有一定的开环活性。为解决这一问题,武田敏之用羰基两端具有立体阻碍基团的酮3-甲基-2 -丁酮与高活性的二胺1,3 二氨甲基环己烷反应得到的酮亚胺不仅具有较高的固化反应活性,而且贮存稳定性明显改善。另外日本专利报道采用聚醚改性的脂肪族胺类化合物与甲基异丁基酮反应得到的酮亚胺也是一种性能良好的环氧树脂潜伏性固化剂。脂肪族胺类固化剂通过与丙烯腈、有机膦化合物,过渡金属络合物的反应,也可使其固化反应活性降低,从而具有一定的潜伏性。 1.2 芳香族二胺类 芳香胺由于具有较高的Tg而受到重视,但由于其的剧毒性而限制了应用。经改性制得的芳香族二胺类固化剂则具有Tg高、毒性低、吸水率低、综合性能好的优点。近年来研究较多的芳香族二胺类固化剂有二胺基二苯砜(DDS)、二胺基二苯甲烷(DDM)、间苯二胺(m PDA)等,其中以DDS研究得最多最成熟,成为高性能环氧树脂中常用的固化剂。DDS用作环氧树脂潜伏性固化剂时,与MP DA、DDM等芳香二胺相比,由于其分子中有强吸电子的砜基,反应活性大大降低,其适用期也增长。在无促进剂时,100克环氧树脂配合物的适用期可达1年,固化温度一般要达到200℃。为了降低其固化温度,常加入促进剂以实现中温固化。近年来为了改善体系的湿热性能和韧性,对DDS进行了改性,开发出多种聚醚二胺型固化剂,使得它们在干燥时耐热性有所降低,这些二胺因两端胺基间的距离较长,造成吸水点氨基减少,并且具有优良的耐冲击性。
环氧树脂及环氧树脂胶粘剂的基本知识 （一）、环氧树脂的概念： 环氧树脂是指高分子链结构中含有两个或两个以上环氧基团的高分子化合物的总称，属于热固性树脂，代表性树脂是双酚A型环氧树脂。 （二）．环氧树脂的特点（通常指双酚A型环氧树脂） 1．单独的环氧树脂应用价值很低，它需要与固化剂配合使用才有实用价值。 2．高粘接强度：在合成胶粘剂中环氧树脂胶的胶接强度居前列。3．固化收缩率小，在胶粘剂中环氧树脂胶的收缩率最小，这也是环氧树脂胶固化胶接高的原因之一。例如： 酚醛树脂胶：8—10% ；有机硅树脂胶：6—8% 聚酯树脂胶：4—8% ；环氧树脂胶：1—3% 若经过改性加工后的环氧树脂胶收缩率可降为0.1—0.3%，热膨胀系数为6.0×10-5/℃ 4．耐化学性能工好：在固化体系中的醚基、苯环和脂肪羟基不易受酸碱侵蚀。在海水、石油、煤油、10%H2SO4、10%HCl、10%HAc、10%NH3、10%H3PO4和30%Na2CO3中可以用两年；而在50%H2SO4和10%HNO3常温浸泡半年；10%NaOH（100℃）浸泡
一个月，性能保持不变。 5．电绝缘性优良：环氧树脂的击穿电压可大于35kv/mm 6．工艺性能良好、制品尺寸稳定、耐性良好和吸水率低。 双酚A型环氧树脂的优点固然好，但也有其缺点： ①．操作粘度大，这在施工方面显的有些不方便 ②．固化物性脆，伸长率小。 ③．剥离强度低。 ④．耐机械冲击和热冲击差。 （三）．环氧树脂的应用与发展 1．环氧树脂的发展史： 环氧树脂是1938年由P.Castam申请瑞士专利，由汽巴公司在1946年研制出最早的环氧粘接剂，1949年美国的S.O.Creentee研制了环氧涂料，我国于1958年开始环氧树脂的工业化生产。 2．环氧树脂的应用： ①涂料工业：环氧树脂在涂料工业中需用量最大，目前较广泛使用的有水性涂料、粉末涂料和高固分涂料。可广泛用于管道容器、汽车、船舶、航天、电子、玩具、工艺品等行业。 ②电子电器工业：环氧树脂胶可用于电气绝缘材料，例如整流器、变压器的密封灌注；电子元器件的密封保护；机电产品的绝缘处理与粘
环氧树脂胶粘剂的常用配方 玻璃钢 常用于环氧玻璃钢的环氧树脂，有普通双酚A型如681#、6101#、634#，酚醛型环氧树脂644#，脂环族环氧6207#和HY-201聚丁二烯环氧树脂。辅助材料中固化剂常用DTA、间苯二胺、顺丁烯二酸酐、邻苯二甲酸酐、内次甲基四氢邻苯二甲酸酐等，促进剂为三乙醇胺。 配方一： 6109#环氧树脂 100 苯乙烯 5 三乙醇胺 6 三乙烯四胺 4 室温10天，加上130℃6h τ=13MPa δ=298.5MPa δ抗压=300MPa 配方二： 644#酚醛环氧化 100 NA酸酐 68 二甲基苄胺 1.8 丙酮 100 室温——120℃(40min)——200℃(40分) ——降温——卸模处理150℃/2h＋260℃/1天 配方三： 634#环氧树脂 32 3193＃聚酯 28 邻苯二甲酸酐 8 BPO 2 苯乙烯 30 100。C/2h + 180。C/8h 弯曲强度和反弹能力佳。 配方一： 618# 100 DTA 8 DBP 20 AL2O3（200目） 100 固化条件：压力（MPa）/温度℃/时间（h）0.05/20℃/24h τ=18MPa 适用金属玻璃和陶瓷粘接。 配方二： 618# 100 二乙基丙胺 8 DBP 20 AL2O3 100 0.05/20℃/48h τ ＞20MPa 用途同上。 配方三：HYJ-6# 618#100 DBP 15 AL2O3 25 2#SiO22-5 四乙烯五胺 12 0.05/20℃/48h AL/玻钢＞20MPa 适用于金属/玻璃钢粘接。 配方四： 618# 100 间苯二胺 18 600#稀释剂10 间苯二酚 10 0.05/20℃/24h τ=17.5MPa τ200℃=5.0MPa 用于耐热接头粘接。 配方五：913# A组：601#环氧 600#稀释剂201#聚酯铝粉和石英粉 B组：BF3乙醚四氢呋喃 A3PO4 A：B=10：1 0.05/15℃/6h τ=19MPa 低温快速固化适用于寒冷地区。 配方六： 四氢呋喃聚醚环氧 5 590#固化剂KH-550 0.2 0.05/30℃/30h τ
环氧树脂胶配方参考 金属与塑料制品粘接用胶黏剂 HYJ-6环氧胶黏剂 配方 组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 邻苯二甲酸二丁酯15 四乙烯五胺13 氧化铝粉25 制备及固化将配方中前4种组分调制均匀，粘接前加入四乙烯五胺，混合均匀后，即得用于 粘接。粘接后，稍加压力，室温固化2～3d，或70℃固化24h。 用途本胶用于金属与玻璃钢的粘接。 J-37胶 配方 E-44环氧树脂100 间苯二胺15 邻苯二胺15 制备及固化按比例配制，低温保存。固化为80℃时6h。 用途本胶用于粘接金属、玻璃钢等材料。 HYJ-29胶 配方
组分用量/g 组分用量/g E-51环氧树脂100 气相法白炭黑2～5 液体羧基丁腈橡胶16 2-乙基-4-甲基咪唑8 三氧化三铝粉25 制备及固化依次称量，混合均匀。固化：70℃下3h。 用途用于粘接金属和玻璃钢。 KH-511胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 间苯二胺11 液体丁腈橡胶-40 18～20 2-乙基-4-甲基咪唑4 制备及固化依次称量，混合均匀。在0.01MPa压力、120℃下固化3h。用途用于各种金属、玻璃钢、陶瓷、热固性塑料等的粘接，强度较高，中等温度固化，使用 工艺简便，可在-60～+150℃下长期使用。 KH-512胶 配方 组分用量/g 组分用量/g E-51环氧树脂100 647酸酐80 液体丁腈20 2-乙基-4-甲基咪唑2 制备及固化依次称量，混合均匀。固化：120℃下3～4h。 用途用于铝与玻璃钢、金属与硬质塑料等粘接。该胶粘接性能好，
在-60～150℃下使用。 SW-2胶 配方 组分用量/g 组分用量/g A、E-51环氧树脂2.0 苯酚-甲醛-四乙烯五胺0.9 聚醚N330 0.4 C、偶联剂KH-550 石英粉0.6 A：B：C=3：1：0.1 DMP-30 0.1 制备及固化按用量分别配制A、B、C三组分，混合均匀即可。适用期：20℃，10g量，10min 。固化：接触压力，常温下2～4h。 用途本胶为常温快速固化胶，在-60～+60℃下使用，用于铝、钢、铜等金属材料及玻璃钢等 的粘接。 粉末环氧黏合剂 配方 组分用量/g 组分用量/g E-42环氧树脂100 铁粉100 双氰胺7 制备及固化先将双氰胺和铁粉混合均匀，再加到低熔点E-42环氧树脂中，制成粉状（或棒 状）环氧黏合剂。
环氧树脂的主要应用领域 环氧树脂优良的物理机械和电绝缘性能、与各种材料的粘接性能、以及其使用工艺的灵活性是其他热固性塑料所不具备的。因此它能制成涂料、复合材料、浇铸料、胶粘剂、模压材料和注射成型材料，在国民经济的各个领域中得到广泛的应用。 ①涂料 环氧树脂在涂料中的应用占较大的比例，它能制成各具特色、用途各异的品种。其共性： (1)耐化学品性优良，尤其是耐碱性。 (2)漆膜附着力强，特别是对金属。 (3)具有较好的耐热性和电绝缘性。 (4)漆膜保色性较好。 但是双酚A型环氧树脂涂料的耐候性差，漆膜在户外易粉化失光又欠丰满，不宜作户外用涂料及高装饰性涂料之用。因此环氧树脂涂料主要用作防腐蚀漆、金属底漆、绝缘漆，但杂环及脂环族环氧树脂制成的涂料可以用于户外。 ②胶粘剂 环氧树脂除了对聚烯烃等非极性塑料粘结性不好之外，对于各种金属材料如铝、钢、铁、铜；非金属材料如玻璃、木材、混凝土等；以及热固性塑料如酚醛、氨基、不饱和聚酯等都有优良的粘接性能，因此有万能胶之称。环氧胶粘剂是结构胶粘剂的重要品种。 环氧树脂胶粘剂的主要用途见表l-1、表l-2及表l-3。 表1-1 环氧树脂胶粘 剂的主要用途
③电子电器材料 由于环氧树脂的绝缘性能高、结构强度大和密封性能好等许多独特的优点，已在高低压电器、电机和电子元器件的绝缘及封装上得到广泛应用，发展很快。主要用于： (1)电器、电机绝缘封装件的浇注。如电磁铁、接触器线圈、互感器、干式变压器等高低压电器的整体全密封绝缘封装件的制造。在电器工业中得到了快速发展。从常压浇注、真空浇注已发展到自动压力凝胶成型。 表1-2 环氧胶粘剂在土木建筑上的主要用途 表1-3 环氧胶粘剂在汽车上的主要用途
关于环氧树脂层 环氧树脂及环氧树脂胶粘剂的基本知识 （一）、环氧树脂的概念： 环氧树脂是指高分子链结构中含有两个或两个以上环氧基团的高分子化合物的总称，属于热固性树脂，代表性树脂是双酚A型环氧树脂。 （二）．环氧树脂的特点（通常指双酚A型环氧树脂） 1．单独的环氧树脂应用价值很低，它需要与固化剂配合使用才有实用价值。 2．高粘接强度：在合成胶粘剂中环氧树脂胶的胶接强度居前列。 3．固化收缩率小，在胶粘剂中环氧树脂胶的收缩率最小，这也是环氧树脂胶固化胶接高的原因之一。例如： 酚醛树脂胶：8—10% ；有机硅树脂胶：6—8%
聚酯树脂胶：4—8% ；环氧树脂胶：1—3% 若经过改性加工后的环氧树脂胶收缩率可降为0.1—0.3%，热膨胀系数为6.0×10-5/℃ 4．耐化学性能工好：在固化体系中的醚基、苯环和脂肪羟基不易受酸碱侵蚀。在海水、石油、煤油、10%H2SO4、10%HCl、10%HAc、10%NH3、10%H3PO4和30%Na2CO3中可以用两年；而在50%H2SO4和10%HNO3常温浸泡半年；10%NaOH（100℃）浸泡一个月，性能保持不变。 5．电绝缘性优良：环氧树脂的击穿电压可大于35kv/mm 6．工艺性能良好、制品尺寸稳定、耐性良好和吸水率低。 双酚A型环氧树脂的优点固然好，但也有其缺点： ①．操作粘度大，这在施工方面显的有些不方便 ②．固化物性脆，伸长率小。 ③．剥离强度低。
④．耐机械冲击和热冲击差。 （三）．环氧树脂的应用与发展 1．环氧树脂的发展史： 环氧树脂是1938年由P.Castam申请瑞士专利，由汽巴公司在1946年研制出最早的环氧粘接剂，1949年美国的S.O.Creentee研制了环氧涂料，我国于1958年开始环氧树脂的工业化生产。 2．环氧树脂的应用： ①涂料工业：环氧树脂在涂料工业中需用量最大，目前较广泛使用的有水性涂料、粉末涂料和高固分涂料。可广泛用于管道容器、汽车、船舶、航天、电子、玩具、工艺品等行业。 ②电子电器工业：环氧树脂胶可用于电气绝缘材料，例如整流器、变压器的密封灌注；电子元器件的密封保护；机电产品的绝缘处理与粘接；蓄电池的密封粘接；电容器、电阻、电感器的表面披覆。 ③五金饰品，工艺品、体育用品品行业：可用于标牌、饰品、商标、
環氧樹脂概論 環氧樹脂（Epoxy），又稱作人工樹脂、人造樹脂、樹脂膠等。是一類重要的熱固性塑料，廣泛用於黏合劑，塗料等用途。 人造樹脂（Epoxy resins/Epoxy/Polyepoxide）是熱固性環氧化物聚合物。大多數人造樹脂由氯環氧丙烷（epichlorohydrin）（C3H5ClO）和雙酚A(酚甲烷)（bisphenol-A）（C15H16O2）產生化學反應而成。 環氧樹脂得名於其結構上的環氧基。雙酚A型環氧樹脂是最常用的環氧樹脂。通過如同固化劑反應，環氧樹脂可以形成三維交聯高分子網路。 基於胺類固化劑的固化反應 胺類固化劑可以打開環氧基。若所使用的胺類固化劑（常用的固化劑為雙氰胺，DICY）有兩個以上的功能團則可以生成交聯網路。基於酐類固化劑的固化反應 酐類固化劑在胺催化劑的作用下可以和環氧基反應。酐類固化劑還可以在氫氧根的催化作用下和環氧基反應。
化學性質 環氧樹脂固化過程為放熱反應，當使用快速催化劑鑄造大型零件時需要注意散熱，防止溫度上升過高達到小分子沸騰溫度。 環氧基會與人體內的多種基團反應，因此通常被認為是有毒或者致癌物質，在使用的時候應該避免皮膚接觸。環氧樹脂的固化劑大多也是有毒物質。 氯環氧丙烷（C3H5ClO）易燃，含毒性和致癌物質。 雙酚A(酚甲烷)（C15H16O2）是內分泌干擾素(也就是擾亂生殖系統的化學物質) 。 環氧樹脂一般和添加物同時使用，以獲得應用價值。添加物可按不同用途加以选择，常用添加物有以下几类： （1）固化剂；（2）改性剂；（3）填料；（4）稀释剂。 其中固化剂是必不可少的添加物，无论是作粘接剂、涂料、淺注料都需添加固化剂，否则环氧树脂不能固化。
一、环氧树脂的粘接特点及基本原理 1、环氧树脂粘接的基本原理： 环氧树脂粘接是由两种力量产生的，一是机械粘附力。即当粘接剂处于液态时，渗入到洁净的被粘接表面的孔隙中，待粘接剂固化后便形成了一种机械结合的锚固力；二是化学粘合力，因为环氧树脂分子结构中含有脂肪族羟基醚基及其中极为活泼的环氧基。 由于羟基和醚基的极性，使得环氧树脂分子和相邻表面之间产生电磁吸力，而且环氧基与含有活泼氢的金属表面起反应而生成化学勾健，既在胶层间产生了分子之间结合。这种结合被称为化学粘合力，一般认为环氧树脂粘合力主要是由于化学粘合力起作用。 2、环氧树脂粘接的特点： 2.1 可粘接各种材料，对金属与金属、金属与非金属、非金属与非金属之间均有较强的粘合能力。 2.2 有较高的粘接强度及其他的物理性能（表1） 2.3 粘结工艺简单，容易掌握，经济效果好。如有一台100m长裂纹的拖拉机发动机机体，仅用几元钱即可修复，且两天之内既可装车使用。修复一根输油管只需几角钱。 2.4胶合缝处具有不漏气、不漏油、不漏水和耐化学药品腐蚀等优良特性。 2.5粘结表面可进行机械加工。 2.6粘结过程中，不需要对工件进行高温度处理，因此，对零件金相组织无影响。 2.7收缩性较小，其收缩率为1—2%；如填加适当填料其收缩率可达到 0.1-0.2%，环氧树脂的耐温性较好，可在150-200℃温度范围内长期工作，其耐寒性可达-50℃—55℃。 2.8粘结表面较脆、耐冲性性能较差，粘结固化后无毒。 二、环氧树脂粘结剂的组成及其性能 环氧树脂和固化剂是环氧树脂粘结剂的基本成份，但为了改变粘结层的韧性、抗磨性、耐热性、硬度及工艺性等，可加适量的增塑剂、填料和稀释剂。
环氧树脂胶(epoxy resin adhesive)一般是指以环氧树脂为主体所制得的胶粘剂,环氧树脂胶一般还应包括环氧树脂固化剂，否则这个胶就不会固化。 1种类折叠编辑本段 环氧树脂胶又分为软胶和硬胶。 1、环氧树脂软胶: 它是一种液型，双组份、软性自干型软胶，无色、透明、具有弹性，轻度划擦表面即自行恢复原形。适用于涤纶、纸张、塑料等标牌装饰。 2、环氧树脂硬胶: 它是一种液型，双组份硬性胶，无色、透明，适用于金属标牌同时可制作各种水晶钮扣、水晶瓶盖、水晶木梳、水晶工艺品等高档装饰品。 2分类折叠编辑本段 环氧树脂的分类目前尚未统一，一般按照强度、耐热等级以及特性分类，环氧树脂的主要品种有16种，包括通用胶、结构胶、耐温胶、耐低温胶、水下，潮湿面用胶、导电胶、光学胶、点焊胶、环氧树脂胶膜、发泡胶、应变胶、软质材料粘接胶、密封胶、特种胶、被固化胶、土木建筑胶16种。 对环氧树脂胶黏剂的分类在行业中还有以下几种分法: 1、按其主要组成，分为纯环氧树脂胶黏剂和改型环氧树脂胶黏剂; 2、按其专业用途，分为机械用环氧树脂胶黏剂、建筑用环氧树脂胶黏剂、电子眼环氧树脂胶黏剂、修补用环氧树脂胶黏剂以及交通用胶、船舶用胶等; 3、按其施工条件，分为常温固化型胶、低温固化型胶和其他固化型胶; 4、按其包装形态，可分为单组分型胶、双组分胶和多组分型胶等; 还有其他的分法，如无溶剂型胶、有溶剂型胶及水基型胶等。但以组分分类应用较多。 3特性折叠编辑本段 1. 基本特性:双组份胶水，需AB混合使用，通用性强，可填充较大的空隙
2. 操作环境:室温固化，室内、室外均可，可手工混胶也可使用AB胶专用设备(如AB胶枪 3. 适用温度一般都在-50至+150度 4. 适用于一般环境，防水、耐油，耐强酸强碱 5. 放置于避免阳光直接照射的阴凉地方，保质期限12个月 1、环氧树脂胶是在环氧树脂的基础上对其特性进行再加工或改性，使其性能参数等符合特定的要求，通常环氧树脂胶也需要有固化剂搭配才能使用，并且需要混合均匀后才能完全固化，一般环氧树脂胶称为A胶或主剂，固化剂称为B胶或固化剂(硬化剂)。 2、反映环氧树脂胶固化前的主要特性有:颜色、粘度、比重、配比、凝胶时间、可使用时间、固化时间、触变性(止流性)、硬度、表面张力等。 粘度(Viscosity):是指胶体在流动中所产生的内部摩擦阻力，其数值由物质种类、温度、浓度等因素决定。 凝胶时间:胶水的固化是从液体向固化转化的过程，从胶水开始反应起到胶体趋向固体时的临界状态的时间为凝胶时间，它由环氧树脂胶的混合量、温度等因素决定。 触变性:该特性是指胶体受外力触动(摇晃、搅拌、振动、超声波等)时，随外力作用由稠变稀，当外界因素停止作用时，胶体又恢复到原来时的稠度的现象。 硬度(Hardness):是指材料对压印、刮痕等外力的抵抗能力。根据试验方法不同有邵氏(Shore)硬度、布氏(Brinell)硬度、洛氏(Rockwell)硬度、莫氏(Mohs)硬度、巴氏(Barcol)硬度、维氏(Vichers)硬度等。硬度的数值与硬度计类型有关，在常用的硬度计中，邵氏硬度计结构简单，适于生产检验，邵氏硬度计可分为A型、C型、D型，A型用于测量软质胶体，C和D型用于测量半硬和硬质胶体。 表面张力(Surface tension):液体内部分子的吸引力使表面上的分子处于向内一种力作用下，这种力使液体尽量缩小其表面积而形成平行于表面的力，称为表面张力。或者说是液体表面相邻两部分间单位长度内的相互牵引力，它是分子力的一种表现。表面张力的单位是N/㎡。表面张力的大小与液体的性质、纯度和温度有关。 3、反映环氧树脂胶固化后特性的主要特性有:电阻、耐电压、吸水率、抗压强度、拉伸(引张)强度、剪切强度、剥离强度、冲击强度、热变形温度、玻璃化转变温度、内应力、耐化学性、伸长率、收缩系数、导热系数、诱电率、耐候性、耐老化性等。
一、环氧树脂的概念： 1．环氧树脂是指高分子链结构中含有两个或两个以上环氧基团的高分子化合物的总称，属于热固性树脂，代表性树脂是双酚A型环氧氯丙烷树脂： 2．环氧基的表示方法 （1）环氧值（K）：100g环氧树脂中所含的环氧当量数 K=N环氧基个数/Mn×100 （2）环氧基含量：100g环氧树脂中所含的环氧基重量克数 K×43%（百分含量） （3）环氧当量：相当于1个环氧基的树脂的量 100/K 二．环氧树脂的特点（通常指双酚A型环氧树脂） 1．高粘合性（胶接强度高）：在合成胶粘剂中环氧树脂胶的胶接强度居前列，这是因为：（1）羟基和醚键等强极性基团使环氧分子和相邻界面间产生较强的粘附力；（2）环氧基与含活泼氢的金属表面反应生成强化学键。 2．固化收缩率小，在胶粘剂中环氧树脂胶的收缩率最小，这也是环氧树脂胶固化胶接高的原因之一。例如： 酚醛树脂胶：8—10% ；有机硅树脂胶：6—8% 聚酯树脂胶：4—8% ；环氧树脂胶：1—3% 若环氧树脂加填料后收缩率降为0.1—0.3%，热膨胀系数为6.0×10-5/℃ 3．耐化学介质稳定性好：在固化体系中的醚基、苯环和脂肪羟基不易受酸碱侵蚀。在海水、石油、煤油、10%H2SO4、10%HCl、10%HAc、10%NH3、10%H3PO4和30%Na2CO3中可以用两年；而在50%H2SO4和10%HNO3常温浸泡半年；10%NaOH（100℃）浸泡一个月，性能保持不变。 4．电绝缘性优良：环氧树脂的击穿电压大于35kv/mm 5．工艺性能良好、制品尺寸稳定、耐性良好和吸水率低。双酚A型环氧树脂的优点固然好，但也有其缺点： ①．操作粘度大，这在施工方面显的有些不方便 ②．固化物性脆，伸长率小。由于含有苯环，降低了弹性。 ③．剥离强度低。 ④．耐机械冲击和热冲击差。 三．环氧树脂的应用与发展 1．环氧树脂的发展史： 环氧树脂是1938年由P.Castam申请瑞士专利，由汽巴公司在1946年研制出最早的环氧粘接剂，1949年美国的S.O.Creentee研制了环氧涂料。 我国于1958年开始环氧树脂的工业化生产，并对环氧树脂的应用技术进行探索。1985年环氧树脂总产量为2万吨，1998年达到7.5万吨。随着需求量的扩大，发展也很迅速。全国生产环氧树脂的厂家有60多家，主要有：无锡树脂厂、上海树脂厂、天津津东化工厂、上海新华树脂厂、晨光化工二厂、济南树脂厂、南通化工二厂、嘉兴化工厂等厂家。 2．环氧树脂的应用： ①涂料工业：环氧树脂在涂料工业中需用量最大，目前较广泛使用的水基涂料、粉末涂料和高固分涂料。水基涂料用于汽车车身的阳离子电泳涂料和饮料罐内涂；环氧型粉末涂料是应用最早的粉末涂料，目前主要课题是改善烘焙时的保色性并降低烘焙温度；高固分涂料要求低粘度环氧树脂，例如F型环氧树脂和海固树脂。 ②电子电气工业：低分子环氧树脂用于电气绝缘材料，例如机电产品的浸绝缘处理，浇注为电机定子或万伏电缆头，电视机的变压器中使用的阻燃环氧树脂。
粘接强度高可耐150度高温的环氧树脂胶水 一、环氧树脂胶水特性 研泰牌快干环氧树脂胶水是采用国际最新环保型技术和先进的工艺精制而成的双组份环氧树脂ab胶胶粘剂，具有环保无毒、粘接强度高、韧性好、耐油、耐水、耐酸碱、绝缘性好等众多优点；应用范围广泛，粘接物固化后完美无痕，无需加热，可常温固化。 二、环氧树脂胶水用途 型号名称 快干环氧树脂AB 胶水用途 快固型，通常用于高档陶瓷、玻璃、金属、水晶、玉器、珠宝、花岗岩、灯饰、仪表、工艺品、体育用品、休闲娱乐器材、家具、装潢、数码科技等产品的制造粘接、灌封与修复。 TH-896W-30 三、环氧树脂胶水技术参数 耐温 粘度（CPS）调胶可操作时固化时间剪切强保质期型号胶体颜色性包装规格（25℃）比例间（25℃）（25℃）度（Mpa）（25℃）（℃） 25000-3500初固30分 A： 乳白色2kg/组0xx TH-89610-20分-60至 1:1≥12个月W-30xx+150
25000-3500完全固化 10kg/组B： 乳白色 024小时 固化后参数 硬度Shore D弯曲强度kg/mm2 78~85 冲击强度 kg/mm2/cm 8.514~16抗拉强度吸水率抗压强度kg/mm22kg/mm25℃%24小时 12~1320~23﹤ 0."1耐油机油、柴油体积电阻表面电阻耐电压 25℃Ohm-cm25℃Ohm25℃Kv/mm 0.38X 10150."2×1015~18 四、环氧树脂胶水使用方法 ★被粘接物表面必须洁净、光滑、干燥。为了达到最佳效果，不同材质互粘时，请根据实际情况处理表面（抛光打磨、处理剂）。 ★将 A、B组份按1：1比例混合搅拌均匀，涂于被粘物表面，在常温（25℃）30分钟胶体初固，24小时可达到最佳效果。 ★粘接后的产品，根据粘接的要求进行工艺上的处理，以免影响效果。
环氧树脂胶粘剂 分类 环氧树脂胶粘剂的品种很多，其分类的方法和分类的指标尚未统一。 ⑴按胶粘剂形态分类 无溶剂型胶粘剂、(有机)溶剂型胶粘剂、水性胶粘剂(又可分为水乳型和水溶型两种)、膏状胶粘剂、薄膜状胶粘剂(环氧胶膜)等。 ⑵按固化条件分类 1)冷固化胶(不加热固化胶)。又分为： 低温固化胶，固化温度<15℃； 室温固化胶，固化温度15—40℃。 2)热固化胶。又可分为： 中温固化胶，固化温度约80—120℃； 高温固化胶，固化温度>150℃。 3)其他方式固化胶，如光固化胶、潮湿面及水中固化胶、潜伏性固化胶等。 ⑶按胶接强度分类 1)结构胶，抗剪及抗拉强度大，而且还应有较高的不均匀扯离强度，使胶接接头在长时间内能承受振动、疲劳及冲击等载荷。同时还应具有较高的耐热性和耐候性。通常钢-钢室温抗剪强度>25MPa，抗拉强度≥33MPa。不均匀扯离强度>40kN/m。 2)次受力结构胶，能承受中等载荷。通常抗剪强度17—25MPa，不均匀扯离强度20—50kN/m。 3)非结构胶，即通用型胶粘剂。其室温强度还比较高，但随温度的升高，胶接强度下降较快。只能用于受力不大的部位。 ⑷按用途分类 1)通用型胶粘剂。 2)特种胶粘剂。如耐高温胶(使用温度≥150℃)、耐低温胶(可耐—50℃或更低的温度)、应变胶(粘贴应变片用)、导电胶(体积电阻率10-3～10-4Ω·cm)、密封胶(真空密封、机械密封用)、光学胶(无色透明、耐光老化、折光率与光学零件相匹配)、耐腐蚀胶、结构胶等。 ⑸其他分类 也可按固化剂的类型来分类，如胺固化环氧胶、酸酐固化胶等。还可分为双组分胶和单组分胶，纯环氧胶和改性环氧胶(如环氧-尼龙胶、环氧-聚硫橡胶胶、环氧-丁腈胶、环氧-聚氨酯胶、环氧-酚醛胶、有机硅环氧胶、丙烯酸环氧胶等)。环氧类胶粘剂主要由环氧树脂和固化剂两大部分组成。为改善某些性能，满足不同用途还可以加入增韧剂、稀释剂、促进剂、偶联剂等辅助材料。由于环氧胶粘剂的粘接强度高、通用性强，曾有“万能胶”、“大力胶”之称，在航空、航天、汽车、机械、建筑、化工、轻工、电子、电器以及日常生活等领域得到广泛的应用。
