有机温度保险丝工艺制程
--------陈洋波---十七年有机温度保险丝核心元件感温块研究生产经验
一、前言
二、有机温度保险丝简介
三、有机温度保险丝生产工艺流程
四、有机温度保险丝生产工艺详解
五、零部件的选取
六、特别注意
七、结尾
一、前言
有机温度保险丝（又称为热熔断体、热熔断器、Thermal Fuse、Thermal Link、Thermal Cut off等）起源于上世纪五十年代的美国，至今有接近七十年的发展历史；而中国本土企业的有机温度保险丝的生产起始于2005至2007年左右，由于某些特殊原因国内企业的有机温度保险丝工艺制程跟美国企业相似而极少企业会采用日本企业的工艺制程。而且机械设备加工以及系统性的理论水平不足，致使国内的有机温度保险丝生产水平底下且参差不齐，又由于国内小家电企业过多过小，本身对于有机温度保险丝的质量要求并不是太高，最后造成现阶段国内有机温度保险丝行业水平远低于国外水平；但是有机温度保险丝的利润高达30%---300%，所以最近几年出现了大批小工厂或者家庭作坊进入此行业，市面并没有完整地工艺介绍类的文章，故为了促进有机温度保险丝行业的稳定健康发展，本文将完整地介绍有机温度保险丝的生产和工艺，希望能有所参考。
二、有机温度保险丝简介
有机温度保险丝体积小、技术成熟、动作可靠和价格便宜，属不可复位、一次性的过热安全器件；有机温度保险丝能感应电器电子产
品非正常运作中产生的过热，从而切断回路以避免火灾的发生，广泛应用于电吹风、电熨斗、电饭锅、电炉、变压器、电动机、饮水机、咖啡壶、马达、以及有温控保护的设备机构，甚至于航天飞机上，有机温度保险丝运作后无法恢复，只在熔断温度下动作一次。
金属保险丝(fuse)也被称为电流保险丝或者熔断器，IEC127标准将它定义为"熔断体（fuse-link)"，关键部位（熔丝）由电阻率比较大而熔点较低的银铜合金制成的。保险丝会在电流异常升高到一定的高度和一定热度的时候，自身熔断切断电流，从而起到保护电路安全运行的作用。与金属电流保险丝相比较，相同点是都是因为温度过高而熔断，不同点是有机温度保险丝是因为外界的温度太高而熔断，而电流保险丝是因为本身发热温度过高而熔断；电流保险丝熔断是因为过载，电流过大，导致温度过高，但是有机温度保险丝熔断时不一定过载，是由于其环境的温度过高而融化断开电路，保障安全，且可以对应于不同温度点（65---260摄氏度甚至更高）使用不同的保险丝，所以，温度保险丝也可以看做是个一次性的精确温度开关。

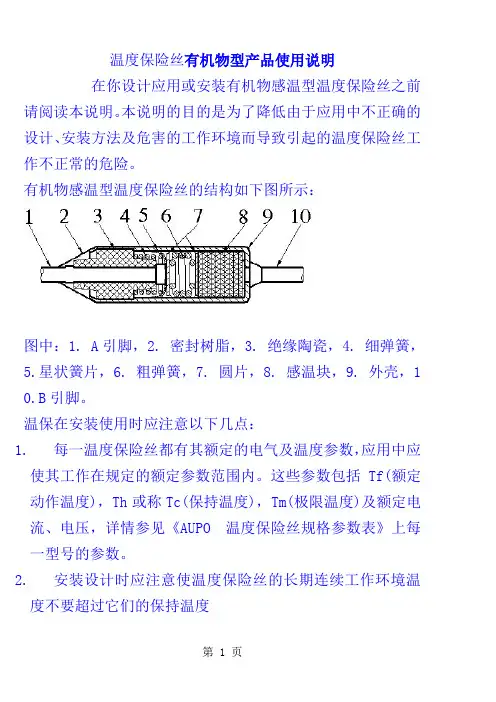

国内常见的有机温度保险丝结构见下三图，主要由外壳线脚、热敏豆（感温块）、铜片（2个）、桶型弹簧、银星触片、断路弹簧、陶瓷绝缘体、独立线脚、密封树脂胶组装而成。
三、有机温度保险丝生产工艺流程
有机温度保险丝的生产过程是纯粹的来料组装工艺过程，依靠于机械设备装置，如此则对来料的质量有较大的依靠。一般来说，现行生产组装工艺差别不大，只是在个别工序或许有些不同，此处指的是半自动直线型装配线，除此之外，国内还有全自动的圆盘式装配生产线，但是由于产能低造价高而现阶段无法大面积推广。
常见的组装工艺见下图：（图略）
组装工艺设备主要包括：外壳线脚分配器、圆片冲床2台、断路弹簧分配器、星触片成型机、星触片冲床、桶型弹簧分配器、独立线脚分配器、陶瓷分配器、卷边机、半成品装载机、印字机+捏积机、电阻测试机、真空搅拌机、油槽测试机等，但是由于设备成本问题，很多企业取消掉了圆片冲床、星触片冲床，取而代之的是线外冲好圆片和星触片（或许是镀银星触片）线上直接分配。
四、有机温度保险丝生产工艺详解
1、外壳线脚(外壳引线)的分配
设备统称外壳线脚分配器，其作用是将外壳线脚自动分配至保险丝装配夹具中，根据外壳线脚的精度不同而有稍微的差异；对于高精度的外壳其累积误差较小，一般采用一次分配20个的设备，对于精度较差的外壳累积误差较大，则采用一次分配4或者5个的设备。（图略）
2、热敏豆感温块的装载
感温块的装载有很多种方式，分为纯手动、半手动、全自动三种
方式。纯手动是指利用一个夹具置于底价上方然后一颗一颗地将感温块放入外壳线脚中，效率偏低，员工工作量大，极易破坏感温块，且易污染；半手动是指利用设计好的夹具一次性装载大量的感温块，效率提高5倍以上，而且不会由于人为接触感温块而导致感温块污染，缺点就是始终占有一个工位；全自动是一种不需要人工位的自动装载感温块的装载方式，其缺点就是对于感温块的硬度要求比较高，而且其装载方式避免不了会使得感温块相互摩擦致使感温块破损或者圆角。下图显示的是半手动方式。（图略）
3、圆片分配和桶型弹簧的分配
圆片的分配比较好的做法是采用圆片冲床在线冲压圆片进外壳线脚，但是由于此处圆片冲床比较昂贵，所以很多厂家采用在线外普通冲床冲压完圆片然后应用分配器或者手动线上分配，后者的做法大量节省成本但是品质不容易控制，且圆片极易污染和重复装载圆片等缺点。桶形弹簧分配器是一个简单的将桶形弹簧分配至外壳线脚内的设备。（图略）
4、分配和成型星触片
星触片冲床将定制尺寸的纯银带冲压至合乎标准的星触片至夹具上，然后在星触片成型机的作用下装载至外壳线脚中，星触片成型机的作用非常重要，它决定着星触片在外壳内部的位置，对于温度保险丝的最终功能有极大的影响。同样星触片冲床价格昂贵，且纯银带成本相当高，一般的小企业采用的做法就是线外冲压所需形状的铜星触片，外发镀银，做成镀银星触片，然后应用分配器或者手动装载至外
壳线脚中；后者的做法在国内小企业中极为普遍，成本相当低廉，代价是损失了产品的品质和安全性能。（图略）
5、分配断路弹簧
由于断路弹簧线圈间隔相对于桶形弹簧比较大，容易相互缠绕，极易装载两个弹簧进入产品，如何分配比较重要。一种做法就是在线外分配好弹簧进入线管夹具中，然后将线管夹具装上分配器分配至产品中，还有一种做法就是直接线上应用自动弹簧分配器分配，前者节约设备成本，操作耗时，后者设备成本高，效率高，但是对断路弹簧质量要求较高。（图略）
6、分配陶瓷绝缘袖和独立线脚
陶瓷绝缘袖分配器和独立线脚分配器将独立线脚穿过绝缘陶瓷的中孔并固定在上夹具中，为后面的产品最终装配成型做准备。此工序的工艺和设备基本无多大差异。（图略）
7、装配卷边和收料
卷边机将上夹具和下夹具组合在一起，外力将外壳边缘弯折固定保险丝内部所有零部件，其卷边压力的大小决定边缘弯折的多少。组装好的保险丝已经是半成品，可使用手工或者自动设备取出产品，通过传输带将夹具传送回拉线第一个工序。（图略）
8、印字、捏积、上胶以及电阻测试、终检油槽测试
组装好的半成品在印字机上被印上相关的产品信息，行业内印字机大同小异，但是效率水平还是有很大的差异；印字油墨有环保和非环保之分，不同厂家的油墨印字效果也相差很大，外壳线脚的外表面
污染也会影响印字效果。捏积是在独立线脚和陶瓷绝缘袖结合处使用顶针刀具对独立线脚卡出凸起固定作用。
上胶工序是使用树脂密封胶或者灌封胶完全封住裸露的陶瓷部位，同时起到密封保险丝和绝缘的作用，此处的树脂胶很重要，根据树脂胶的成分不同有常温下快速固化和需要烘烤环境的胶。密封胶的差异将会决定其扭力测试的差异，影响应用过程中的加工。
电阻测试是将成品的有机温度保险丝进行全检，测试其内阻，同时会检测是否有漏装断路弹簧致命缺陷的存在，此工序为关键工序。电阻测试机可简易可复杂，其成本相差甚大。
油槽测试是检测保险丝最终功能是否正常（Tf）的检测手段。油槽测试机最好有链接电脑记录数据以备查，油槽设备很常见，但一般都是自行设计加工。
五、零部件的选取
有机温度保险丝行业在国内的兴起，相对应的衍生出了各零部件五金行业的诞生。外壳线脚、热敏豆（感温块）、铜片、桶型弹簧、银星触片、断路弹簧、陶瓷绝缘体、独立线脚、密封树脂胶这些元器组件都有其特殊的要求。
1、外壳线脚作为通电主载体，是关键部件之一，(此处省略…)；
2、圆片铜材建议选择为磷青铜为佳，有利于在线冲压减少铜粉产生，若未采用在线冲压则可以选择其他材质铜材。
3、桶形弹簧和断路弹簧材质的选择有两种，一种是普通的钢丝弹簧，造价便宜；第二种是合金弹簧，（此处省略…）
4、星触片行业中有纯银材质、铜镀银材质、复合合金银材质等选择，（此处省略…）
5、陶瓷绝缘体的主要作用是绝缘作用，除了尺寸要求精密外还要考虑其电绝缘性能，（此处省略…）
6、独立线脚实际上就是一根一端为圆弧状凸头的铜线，（此处省略…）
7、密封树脂胶也是有机温度保险丝的关键元器件之一，绝缘功能必须强大，必须通过国家耐漏电痕测试；市面上的密封树脂胶种类繁多，环保、绝缘性、凝固条件、韧性和价格等都在考虑因素之列。
8、热敏豆（感温块）是有机温度保险丝的功能性元件，其在特定温度范围融化的特性决定了保险丝的产品同系列不同的型号，融化的动作即为保险丝断开动作，是保险丝核心元件。（此处省略…）
六、特别注意
有机温度保险丝的组装加工很重要的一点就是生产车间湿度和温度的控制，此因素都被国内企业忽视了，高品质的有机温度保险丝失之交臂。无论是拉线组装、热敏豆生产、上胶工位、测试工序，环境的温度和湿度都会影响保险丝产品的内在和外在品质。建议（此处省略…）最后很重要的一点：杜绝交叉污染才能生产出好的有机温度保险丝。
七、结尾
有机温度保险丝行业在国内蓬勃发展的十年来，高利润的驱使下诞生了数量众多的保险丝厂家，但设备投入大小不一，工艺水平参差
不齐，客户群体要求质量不同，国家标准过于宽松，过于节省原料成本等因素，最终使得国内温度保险丝行业产品质量远赶不上国外知名品牌；也由于国产有机温度保险丝质量问题，国内许多家电企业巨头都选择使用国外品牌的保险丝。
上述文字完整地介绍了有机温度保险丝的一般制程工艺，不足之处请谅解，希望对行业发展提高国产有机温度保险丝的质量水平有所帮助。
