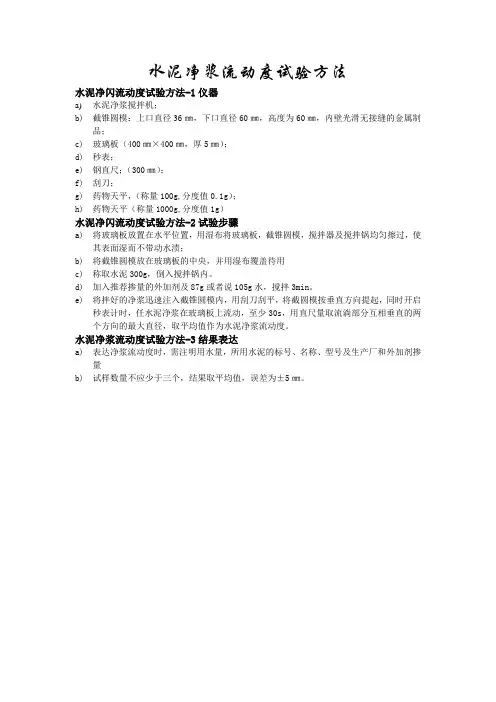

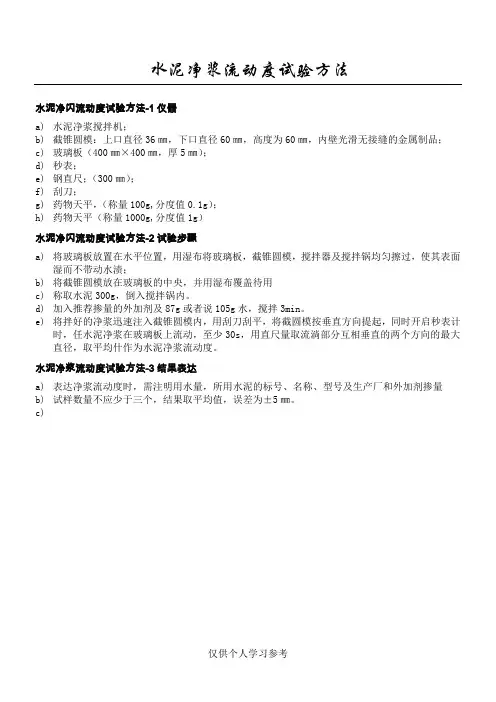

水泥净浆流动度检验细则
一、依据标准：《混凝土外加剂匀质性试验方法》（GB/T 8077－2012）。
二、方法提要：在水泥净浆搅拌机中，加入一定量的水泥，外加剂和水进行搅拌。将搅拌好的净浆注入截锥圆模内，提起截锥圆模，测定水泥净浆在玻璃表面上自由流淌的最大直径。
三、仪器设备：
1、水泥净浆搅拌机；
2、截锥圆模上口直径36mm，下口直径60mm，高度60mm，内壁光滑无接缝的金属制品；
3、玻璃板尺寸为400mm×400mm×5mm；
4、秒表；
5、钢直尺长300mm；
6、刮刀；
7、天平分度值0.01g；
8、天平分度值1g。
四、试验步骤：
1、将玻璃板放置在水平位置，用湿布抹擦玻璃板、截锥圆模、搅拌器及搅拌锅，使其表面湿面不带水渍。将截锥圆模放在玻璃板的中央，并用湿布覆盖待用。
2、称取水泥300g，倒入搅拌锅内，加入推荐掺量的外加剂及87g或105g水，立即搅拌（慢速120s，停15s，快速120s）。
3、将拌好的净浆迅速注入截锥圆模内用刮刀刮平，将截锥圆模按垂直方向提起，同时开启秒表计时，任泥水净浆在玻璃板上流动，至30s，用直尺量取流淌部分互相垂直的两个方向的最大直径，取平均值作为水泥净浆流动度。
五、结果表示：
表示净浆流动度时，需注明用水量，所用水泥的强度等级标号、名称、型号及生产厂和外加剂掺量。
六、重复性限和再现性限：
重复性为5mm；
再现性为10mm。
流动度实验方法 1.方法提要:在水泥净浆搅拌机中,加入一定量的水泥,外加剂和进行搅拌,将搅拌好的净浆放入截锥圆模内.提起截锥圆模,测定水泥净浆在玻璃板平面上自由流淌的最大直径. 2.仪器:水泥净浆搅拌机,截锥圆模:上口直径36MM,下口直径60MM,高60MM,内壁光滑无接缝的金属制品.玻璃板:400*400*5MM秒表钢直尺刮刀，药物天平，称量0.1G0.01G 3实验步骤：将玻璃板放在水平位置上，用湿布摩擦玻璃板、截锥圆模，搅拌器和搅拌锅，使其表面湿而不带水，将截锥圆模放在玻璃板的中央，并用湿布覆盖以备带用。 2。称取水泥300G，倒入搅拌锅中，加入推荐掺量的外加剂及87G或水105，搅拌3MIN 3。将搅拌好的净浆迅速注入截锥圆模内，用刮刀刮平，将截锥圆模按垂直的方向提起，同时开启秋表计时，任水泥净浆在玻璃板上流动，至30S，用直尺量取流动部分互相垂直的两个方向的最大直径，取平均值作为水泥净浆流动度。结果表示应注明注水量，所用的水泥型号。，出厂和外加剂掺量。 室内允许差：5MM 室间允许差：10MM
水泥净浆流动度 (1)在GB／T 8077标准中试验步骤12.3.2“称取水泥300g，倒入搅拌锅内，加入推荐掺量的外加剂及87g或105g水，搅拌3min。”在此，标准规定了两种加水量分别是87g或105g，却未明确规定何种外加剂采用87g水，何种外加剂采用105g水。 我们对该指标的理解，应按照其流动度大小来加以区分，即当所掺外加剂的净浆流动度相对较小，则加105g水；反之，则加入87g水。 (2)试验步骤中，“将拌好的净浆迅速注入截锥圆模内，用刮刀刮平，将截锥圆模按垂直方向提起，同时开启秒表计时，任水泥净浆在玻璃板上流动，至30s，用直尺量取流淌部分互相垂直的两个方向的最大直径，取平均值作为水泥净浆流动度”。 对此，我们通过长期的试验，发现在试验过程中测其第一个直径时与测第二个垂直的直径时，时间间隔大概有3～4s。对于高减水率、大流动度的净浆而言，30s后仍具有一定的流动性，还会继续扩展，经过3～4s的时间间隔，流动度值就增大。因此，我们对二种高效外加剂不同的用水量在一方向上测得的直径，经3～4s再次测其同一方向的直径，所得数据如表1所示。
1.方法提要:在水泥净浆搅拌机中,加入一定量的水泥,外加剂和进行搅拌,将搅拌好的净浆放入截锥圆模内.提起截锥圆模,测定水泥净浆在玻璃板平面上自由流淌的最大直径. 2.仪器:水泥净浆搅拌机,截锥圆模:上口直径36MM,下口直径60MM,高60MM,内壁光滑无接缝的金属制品.玻璃板:400*400*5MM秒表钢直尺刮刀，药物天平，称量0.1G0.01G 3实验步骤：将玻璃板放在水平位置上，用湿布摩擦玻璃板、截锥圆模，搅拌器和搅拌锅，使其表面湿而不带水，将截锥圆模放在玻璃板的中央，并用湿布覆盖以备带用。 2。称取水泥300G，倒入搅拌锅中，加入推荐掺量的外加剂及87G或水105，搅拌3MIN 3。将搅拌好的净浆迅速注入截锥圆模内，用刮刀刮平，将截锥圆模按垂直的方向提起，同时开启秋表计时，任水泥净浆在玻璃板上流动，至30S，用直尺量取流动部分互相垂直的两个方向的最大直径，取平均值作为水泥净浆流动度。结果表示应注明注水量，所用的水泥型号。，出厂和外加剂掺量。 室内允许差：5MM 室间允许差：10MM
(1)在GB／T 8077标准中试验步骤12.3.2“称取水泥300g，倒入搅拌锅内，加入推荐掺量的外加剂及87g或105g水，搅拌3min。”在此，标准规定了两种加水量分别是87g或105g，却未明确规定何种外加剂采用87g水，何种外加剂采用105g水。 我们对该指标的理解，应按照其流动度大小来加以区分，即当所掺外加剂的净浆流动度相对较小，则加105g水；反之，则加入87g水。 (2)试验步骤12.3.3中，“将拌好的净浆迅速注入截锥圆模内，用刮刀刮平，将截锥圆模按垂直方向提起，同时开启秒表计时，任水泥净浆在玻璃板上流动，至30s，用直尺量取流淌部分互相垂直的两个方向的最大直径，取平均值作为水泥净浆流动度”。 对此，我们通过长期的试验，发现在试验过程中测其第一个直径时与测第二个垂直的直径时，时间间隔大概有3～4s。对于高减水率、大流动度的净浆而言，30s后仍具有一定的流动性，还会继续扩展，经过3～4s的时间间隔，流动度值就增大。因此，我们对二种高效外加剂不同的用水量在一方向上测得的直径，经3～4s再次测其同一方向的直径，所得数据如表1所示。 从表1可见，同一方向上经3～4s时间间隔净浆流动度都有较大的变化，相互垂直的二个方向经3～4s时间间隔也应有较大的变化。针对此种情况，我们认为在垂直方向测量直径时，应严格控制时间或在玻璃底板上垫上一张带有同心圆标记的纸，在试验时间到时就可以迅速、准确地读出读数，尽可能地避免了由于时间间隔而产生的误差。 (3)在检测净浆流动度的试验中，在注入大流动度的净浆时，模子周围有少许水泌出，把水从四 周抹去，则流动度值会减少4～6 mm。我们认为不应将模子四周的水抹去，但应说明其有泌水现象。 根据GB／T 8077—2000标准中的规定，净浆流动度的允许室内误差为5 mm。以上第(2)、(3)种情况都有可能会导致误差大于5 mm，从而导致试验失败。因此，规定其合理的检测方法是保检测数据准确性的重要因素。
水泥净浆检测外加剂减水率 摘要: 利用水泥净浆流动度来检测外加剂的减水率,该方法具有操作简单、检验结果明显、误差小等特点，可以作为在日常施工中工地试验室控制外加剂质量的一种手段。 关键词: 水泥净浆流动度检测减水率 随着高速公路建设的发展，一些高架公路、大型桥梁为了减轻自重、增大跨径，对结构混凝土的要求越来越高，尤其是进年来高性能混凝土的应用越来越广泛，这就要求混凝土有优良的工作性能，具有较大的流动性而不发生离析，降低泵送压力；有较高的耐久性，保护钢筋在恶劣条件下不被锈蚀；有较高的体积稳定性，弹性模量高，徐变率小，收缩小，温度应变小。所有高性能混凝土的这些特点，离不开外加剂的使用，所以说外加剂已经成为混凝土中不可缺少的组分。外加剂的技术指标包括减水率、泌水率比、含气量、凝结时间差、抗压强度比、收缩比等，所有这些技术指标中，减水率是配制混凝土时首先要考虑的。减水的作用机理是在外加剂中有一种表面活性剂，对水泥颗粒起扩散作用、润滑作用、湿润作用，使水泥颗粒均匀分布，从而达到减小用水量、降低水灰比、节约水泥、提高工作性能的目的。所以，减水率的检测比较重要。 1 规范中减水率的试验方法 在我国现行国标《混凝土外加剂》（GB8076）中规定，测定减水率的试验方法是：按《普通混凝土配合比设计规程》（JGJ55）设计基准混凝土配合比，配制掺外加剂与不掺外加剂的混凝土，两种混凝土坍落度均要求达到（80±10）mm，减水率为坍落度基本相同时，掺外加剂混凝土和不掺外加剂基准混凝土单位用水量之差与不掺外加剂基准混凝土单位用水量的百分比，基准配合比见表一。 其中要求砂符合GB/T14684细度模数2.6—2.9，石子符合GB/T14685粒径5mm—20mm （圆孔筛），而且石子中粒径为5mm—10mm占40%，10mm-20mm占60%。 减水率按下式计算： W R= （W0-W1）/ W0×100% 式中W R——减水率%； W O——基准混凝土单位用水量Kg/m3; W1——掺外加剂混凝土单位用水量Kg/m3; 规范中采用的方法，试验结果精确。但由于采用材料不同，坍落度存在一定的误差，而且受人为因素影响较大。所以笔者在日常工作中尝试用水泥净浆流动度检测减水率，这种方法可以避免许多产生误差的环节。 2 利用水泥净浆流动度检测减水率的方法 水泥净浆流动度试验一般用于测定外加剂对水泥净浆的分散效果，它用一定时间内水泥净浆在玻璃平面上自由流淌的最大直径表示。用水泥净浆流动度来检测减水率，其方法为配制两种水泥净浆，在水泥净浆流动度基本相同时，掺外加剂与不掺外加剂用水量之差与不掺外加剂用水量的百分比就是减水率，下面简单介绍一下试验步骤。 2．1 主要试验器具： a、水泥净浆搅拌机 b、截锥圆模：上口直径为36mm，下口直径60mm，高60mm，内壁光滑，无接缝
1 混凝土外加剂几个检测指标的探讨 在多年来的外加剂检测工作中，笔者发现一些检测指标值得注意和探讨。为了更好地说明问题，将嘉兴地区常用的几种液态外加剂做试验，以更好地理解相关的检测指标。①湖州某厂生产的二种脂肪族类外加剂(以下简称剂1、剂2)。②杭州某厂生产的二种萘系外加剂(以下简称剂3、剂4)。③嘉兴某厂生产的二种木钙、木钠类外加剂(以下简称剂 5、剂6)。 1.1 水泥净浆流动度 (1)在GB／T 8077标准中试验步骤12.3.2“称取水泥300g，倒入搅拌锅内，加入推荐掺量的外加剂及87g或105g水，搅拌3min。”在此，标准规定了两种加水量分别是87g或105g，却未明确规定何种外加剂采用87g水，何种外加剂采用105g水。 我们对该指标的理解，应按照其流动度大小来加以区分，即当所掺外加剂的净浆流动度相对较小，则加105g水；反之，则加入87g水。 (2)试验步骤12.3.3中，“将拌好的净浆迅速注入截锥圆模内，用刮刀刮平，将截锥圆模按垂直方向提起，同时开启秒表计时，任水泥净浆在玻璃板上流动，至30s，用直尺量取流淌部分互相垂直的两个方向的最大直径，取平均值作为水泥净浆流动度”。 对此，我们通过长期的试验，发现在试验过程中测其第一个直径时与测第二个垂直的直径时，时间间隔大概有3～4s。对于高减水率、大流动度的净浆而言，30s后仍具有一定的流动性，还会继续扩展，经过3～4s的时间间隔，流动度值就增大。因此，我们对二种高效外加剂不同的用水量在一方向上测得的直径，经3～4s再次测其同一方向的直径，所得数据如表1所示。 从表1可见，同一方向上经3～4s时间间隔净浆流动度都有较大的变化，相互垂直的二个方向经3～4s时间间隔也应有较大的变化。针对此种情况，我们认为在垂直方向测量直径时，应严格控制时间或在玻璃底板上垫上一张带有同心圆标记的纸，在试验时间到时就可以迅速、准确地读出读数，尽可能地避免了由于时间间隔而产生的误差。 (3)在检测净浆流动度的试验中，在注入大流动度的净浆时，模子周围有少许水泌出，把水从四 周抹去，则流动度值会减少4～6 mm。我们认为不应将模子四周的水抹去，但应说明其有泌水现象。 根据GB／T 8077—2000标准中的规定，净浆流动度的允许室内误差为5 mm。以上第(2)、(3)种情况都有可能会导致误差大于5 mm，从而导致试验失败。因此，规定其合理的检测方法是保检测数据准确性的重要因素。
建筑材料实验报告实验二：掺入外加剂的水泥净浆流动度实验
一、实验目的 通过实验，观察并分析外加剂掺量与水泥净浆流动度的关系，从而了解外加剂对水泥的重要影响。 二、实验原理 本次实验使用的外加剂为减水剂。 ①减水剂的分类 根据减水剂减水及增强能力，分为普通减水剂（又称塑化剂）及高效减水剂（又称超塑化剂），并又分别分为一等品、合格品。 按组成材料，分为：（1）木质素磺酸盐类；（2）多环芳香族盐类；（3）水溶性树脂磺酸盐类。普通减水剂宜用于日最低气温5℃以上施工的混凝土。高效减水剂宜用于日最低气温0℃以上施工的混凝土，并适用于制备大流动性混凝土、高强混凝土以及蒸养混凝土。 目前市场上常用的几种减水剂为：萘系高效减水剂，脂肪族高效减水剂，氨基超速高性能减水剂，减水激发剂，葡萄糖酸钠，木质素磺酸钠，木质素磺酸该，膨胀剂等。 ②减水剂的发展历程1 20世纪30年代，人们发现在混凝土中掺入亚硫酸盐纸浆废液之后，能改善拌合物的和易性，强度和耐久性也能得到提高。1935年，美国的E.W.Scripture首先研制成以木质素磺酸盐为主要成分的减水剂，1937年获得专利。20世纪50年代，在美国滑模混凝土、大坝混凝土和冬季施工混凝土中已大量使用。1962年日本花石王石碱公司服部健一等，首先研制成以β-萘磺酸甲醛缩合物钠盐为主要成分的减水剂，简称萘系减水剂。随后，1964年联邦德国研究成功磺化三聚氰胺甲醛树脂减水剂，德国由此发明了流态混凝土。 高效减水剂的应用成为继钢筋混凝土和预应力混凝土之后，混凝土发展史上第三次重大突破。20世纪90年代初，美国首次提出高性能混凝土（HPC）的概念，及要求混凝土有高强度、高流动性、高耐久性等性能。高性能混凝土对减水剂提出了更高的要求，一些新型高效减水剂得到了迅速的开发和应用，如聚羧酸系、氢基磺酸系高效减水剂。 ③减水剂和水泥粒子相互作用的理论基础 减水剂的主要作用为：在混凝土配合比不变时显著提高其新拌工作性；在混凝土新拌工作性和水泥用量不变时，减少用水量，降低水灰比，从而提高混凝土的强度；保持混凝土新拌工作性和强度不变时，节约水泥用量，降低混凝土的成本。 减水剂和水泥粒子相互作用的理论基础为：作为水泥粒子分散剂的普通减水剂和高效减水剂，它们大都是高分子表面活性剂。 对于新拌混凝土，可看作由固体颗粒(包括：胶凝材料和集料)、溶剂(水)和溶质(化学外加剂)，所构成的溶液体系。 当减水剂作为溶质时，由于其自身为高分子表面活性剂，因此具有在固-液界面上吸附，并降低固-液界面张力的趋势。研究表明：减水剂在水泥粒子上的吸附是自由能降低的过程，因此，减水剂在水泥粒子上的吸附在热力学上是成立的。 三、实验内容 选用P.O42.5水泥300g, 水87g ，减水剂(萘系FDN-A)掺量不同,分别测定水泥净浆流动度。画1摘自《混凝土外加剂》，刘其成等编著，化学工业出版社，2008年
文件编号ZY01-080-2003 作业指导书 （水泥净浆流动度测定） 编写：日期： 审核：日期： 批准：日期： 受控状态： 江苏省交通科学研究院有限公司中心试验室 （江苏省交通工程质量检测中心）
目录 1.检测设备及开展项目 2.仪器设备操作规程 3.检测工作主要程序及样品处置 4.检测操作过程 5.测量结果，数据处理规定 6.测量不确定度报告 7.原始记录登记表
1、检测设备及开展项目 2、仪器设备操作规程 2.1 净浆搅拌机操作规程 1、搅拌机和搅拌叶片先用湿布擦过，将拌和水倒入搅拌锅内，然后水泥加入水中，防止水和水泥溅出。 2、拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s 停机。 3、拌和完毕，立即将净浆装入试摸或锥模中,进行试验。 4、试验完毕后，关闭电源，清洁仪器并登记使用记录。 3、检测工作主要程序及样品处置 3.1 样品收发程序 委托送样→样品编号→样品室→取样品，试验人员做好取样登记→试验室进行试验→试验完毕→进行原始记录数据处理→填写试验报告 →复审员复审后签字→室主任审核后签字→由专人出据检测报告→客
户 3.2 检测工作程序及样品处理 取样→试验→试验结束，剩余样品留样→进行原始记录数据的处理→填写试验报告→出据检测报告→完毕 4、检测操作步骤 4.1将玻璃板放置在水平位置，用湿布抹擦玻璃板、截锥圆模、搅拌器及搅拌锅，使其表面湿而不带水渍。将截锥圆模放在玻璃板的中央，用湿布覆盖待用。 4.2称取水泥300g，倒入搅拌锅内，加入推荐掺量的外加剂及87g或105g水，搅拌3min。 4.3 将拌好的净浆迅速注入截锥圆模内，用刮刀刮平，将截锥圆模按垂直方向提起，同时开启秒表计时，任水泥净浆在玻璃板上流动，至30s，用直尺取流淌部分互相垂直的两个方向的最大直径，取平均值作为水泥净浆流动度。 5、测量结果数据处理 5.1 表示净浆流动度时，注明用水量，用水泥的强度等级、标号、名称、型号及生产厂和外加剂掺量。 5.2 室内允许差为5mm；室间允许差为10mm。 5.3有效数字 1、（末）的概念：所谓（末）指的是任何一个数最末一位数字对应的单位量值。 2、有效数字：任何一个数通过位数截取都可得到一个近似数，该近似数的绝对误差的模小于0.5（末）时，从左边第一个非零数字算起，直到最末尾为止的所有数字。 5.4 近似数运算 1、加、减运算：
关于水泥净浆流动度损失与混凝土坍损的相关性一直以来水泥净浆流动度试验广泛用于评价外加剂与水泥相容性、保坍性及水泥的流变性能等;但是在外加剂的实际应用中也会常常出现水泥净浆试验与混凝土试验相关性不大的情况，，长沙加美乐素的技术人员认为考虑外加剂与水泥的适应性时，特别是对泵送混凝土必须同时考虑掺合料的影响，即外加剂与含掺合料的胶凝材料体系的适应性。长沙加美乐素化工建材有限公司作为湖南最专业的高性能聚羧酸混凝土外加剂供应商，为通过净浆流动度能更好预测混凝土工作度而做了大量的试验工作和理论分析，从改变粉煤灰取代量、粉煤灰质量、砂含泥量及外加剂掺量等因素，探索研究净浆流动度与混凝土工作性能的关系。 1. 粉煤灰取代水泥量对净浆流动度的影响 粉煤灰质量对含粉煤灰的胶凝材料与外加剂之间的适应性影 响差异很大，粉煤灰颗粒越细，球型玻璃体含量越高,“滚珠” 效应较强，对减水剂的吸附量越小，适应性更好。 2. 外加剂掺量对净浆流动度与混凝土工作度的影响 在国内混凝土外加剂行业中，经常遇到净浆流动度保持很好，而混凝土坍落度和扩展度经时损失严重的情况。从长沙加美乐素技术人员提供的试验数据分析，当混凝土中的外加剂掺量高出净浆掺量的10%时，混凝土的工作性能与水泥净浆的分散性能具有很好的相关性。 3. 砂的含泥量对混凝土工作度的影响 砂的含泥量可分为I类(含泥量0%~1.00%)、II类(含泥量1.00%~3.00%)和III 类(含泥量3.00%~5.00%)三个等级含泥量砂。当试验所用砂含泥量为3.50%时，新拌混凝土的坍落度保持性和扩展度保持性较好，与净浆流动度的保持情况一致。而当试验所用砂含泥量达7.00%时，新拌混凝土的坍落度和扩展度损失较大，尤其是
目录 1.检测设备及开展项目 2.仪器设备操作规程 3.检测工作主要程序及样品处置 4.检测操作过程 5.测量结果，数据处理规定 6.测量不确定度报告 7.原始记录登记表
1、检测设备及开展项目 主要仪器设备 仪器名称规格型号生产厂家测量范围准确度等级水泥净浆搅拌机NJ-160A 无锡建材仪器厂/ / 开展检测项目 项目名称测定方法方法来源测量范围允许误差范围 水泥净浆流动度测定/ GB 8077-2000 / 室内允许差为5mm；室间允许差 为10mm 2、仪器设备操作规程 2.1 净浆搅拌机操作规程 1、搅拌机和搅拌叶片先用湿布擦过，将拌和水倒入搅拌锅内，然后水泥加入水中，防止水和水泥溅出。 2、拌和时，先将锅放在搅拌机的锅座上，升至搅拌位置，启动搅拌机，低速搅拌120s，停15s，同时将叶片和锅壁上的水泥浆刮入锅中间，接着高速搅拌120s 停机。 3、拌和完毕，立即将净浆装入试摸或锥模中,进行试验。 4、试验完毕后，关闭电源，清洁仪器并登记使用记录。 3、检测工作主要程序及样品处置 3.1 样品收发程序 委托送样→样品编号→样品室→取样品，试验人员做好取样登记→试验室进行试验→试验完毕→进行原始记录数据处理→填写试验报告 →复审员复审后签字→室主任审核后签字→由专人出据检测报告→客
户 3.2 检测工作程序及样品处理 取样→试验→试验结束，剩余样品留样→进行原始记录数据的处理→填写试验报告→出据检测报告→完毕 4、检测操作步骤 4.1将玻璃板放置在水平位置，用湿布抹擦玻璃板、截锥圆模、搅拌器及搅拌锅，使其表面湿而不带水渍。将截锥圆模放在玻璃板的中央，用湿布覆盖待用。 4.2称取水泥300g，倒入搅拌锅内，加入推荐掺量的外加剂及87g或105g水，搅拌3min。 4.3 将拌好的净浆迅速注入截锥圆模内，用刮刀刮平，将截锥圆模按垂直方向提起，同时开启秒表计时，任水泥净浆在玻璃板上流动，至30s，用直尺取流淌部分互相垂直的两个方向的最大直径，取平均值作为水泥净浆流动度。 5、测量结果数据处理 5.1 表示净浆流动度时，注明用水量，用水泥的强度等级、标号、名称、型号及生产厂和外加剂掺量。 5.2 室内允许差为5mm；室间允许差为10mm。 5.3有效数字 1、（末）的概念：所谓（末）指的是任何一个数最末一位数字对应的单位量值。 2、有效数字：任何一个数通过位数截取都可得到一个近似数，该近似数的绝对误差的模小于0.5（末）时，从左边第一个非零数字算起，直到最末尾为止的所有数字。 5.4 近似数运算 1、加、减运算：
