六大方法搞定反激开关管Vds电压尖峰波形
关于反激开关管中的Vds电压尖峰波形问题，是许多电源工程师在设计
测试电源中的常见问题，而且有时采用一些方法后仍然无法避免尖峰波形的
出现。很多初学者往往希望通过公式计算来影响和避免尖峰波形，但因为在
实际电路中影响的因素非常广泛，而且每个电源都有不同的设计问题，因此
我们这里提供的是一种调试方向。本文中针对反激开关管的Vds电压尖峰问
题进行定性分析，从而为降低此尖峰提供指导方向。
?下面的示意图对解决反激开关管的Vds电压尖峰问题有帮助。首先来看看MOS应力公式：(理想化处理，不影响结论)
Vds=Vin+n*Vo+Vspike=Vin+n*Vo+Ipk*(Lk/C1)0.5
?这里两个主要参数的意义：Lk是变压器漏感(实际还应包含PCB寄生电感)；C1为RCD钳位电容(实际还应包含MOS DS两端的电容，一般远小于C1，故忽略)。见下图：
?

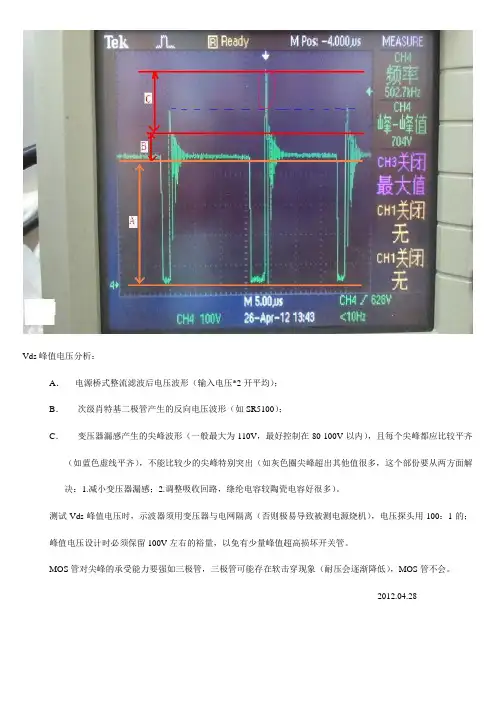

?图一同时上图也标注出了具体如何实现以及对可能的副作用进行确认。对
于大家碰到的开关管Vds电压尖峰问题，90%以上可以采用图中的方法解决，不再为电压尖峰烦恼。
?如果图中采用的方法还解决不掉，就需要更加细化，可以采用以下几个整
改方向：
?1、layout走线优化(功率回路尽量短，使pcb电感尽量小；同时也注意
RCD的走线，这里除了会影响尖峰，也会影响传导的高频段和辐射)；
?2、调整RCD中的D；(需要重新确认效率、传导、辐射)
?3、调整RCD中的R；(需要重新确认效率、传导、辐射)
反激式电源中MOSFET的钳位电路 输出功率100W以下的AC/DC电源通常都采用反激式拓扑结构。这种电源成本较低，使用一个控制器就能提供多路输出跟踪，因此受到设计师们的青睐，且已成为元件数少的AC/DC转换器的标准设计结构。不过，反激式电源的一个缺点是会对初级开关元件产生高应力。 反激式拓扑结构的工作原理，是在电源导通期间将能量储存在变压器中，在关断期间再将这些能量传递到输出。反激式变压器由一个磁芯上的两个或多个耦合绕组构成，激磁能量在被传递到次级之前，一直储存在磁芯的串联气隙间。实际上，绕组之间的耦合从不会达到完美匹配，并且不是所有的能量都通过该气隙进行传递。少量的能源储存在绕组内和绕组之间，这部分能量被称为变压器漏感。开关断开后，漏感能量不会传递到次级，而是在变压器初级绕组和开关之间产生高压尖峰。此外，还会在断开的开关和初级绕组的等效电容与变压器的漏感之间，产生高频振铃(图1)。 图1：漏感产生的漏极节点开关瞬态 如果该尖峰的峰值电压超过开关元件(通常为功率MOSFET)的击穿电压，就会导致破坏性故障。此外，漏极节点的高幅振铃还会产生大量EMI。对于输出功率在约2W以上的电源来说，可以使用钳位电路来安全耗散漏感能量，达到控制MOSFET电压尖峰的目的。 钳位的工作原理
钳位电路用于将MOSFET上的最大电压控制到特定值，一旦MOSFET电压达到阈值，所有额外的漏感能量都会转移到钳位电路，或者先储存起来慢慢耗散，或者重新送回主电路。钳位的一个缺点是它会耗散功率并降低效率，因此，有许多不同类型的钳位电路可供选择(图2)。有多种钳位使用齐纳二极管来降低功耗，但它们会在齐纳二极管快速导通时增加EMI的产生量。RCD钳位能够很好地平衡效率、EMI产生量和成本，因此最为常用。 图2：不同类型的钳位电路 钳位 RCD钳位的工作原理为：MOSFET关断后，次级二极管立即保持反向偏置，励磁电流对漏极电容充电(图3a)。当初级绕组电压达到由变压器匝数所定义的反射输出电压(VOR)时，次级二极管关断，励磁能量传递到次级。漏感能量继续对变压器和漏极电容充电，直到初级绕组电压等于箝位电容电压(图3b)。 图3：RCD钳位电路的初级侧钳位 Vc=钳位电压 此时，阻断二极管导通，漏感能量被转移到钳位电容(图4a)。经由电容吸收的充电电流将漏极节点峰值电压钳位到VIN(MAX)+VC(MAX)。漏感能量完全转移后，阻断二极管关断，钳位电容放电到钳位电阻，直到下一个周期开始(图4b)。通常会添加一个小电阻与阻断二极管串联，以衰减在充电周期结束时变压器电感和钳位电容之间产生的任何振荡。这一完整周期会在钳位电路中造成电压纹波(称为VDELTA)，纹波幅度通过调节并联电容和电阻的大小来控制(图5)。
第一部分：电源指标的概念、定义 一、描述输入电压影响输出电压的几个指标形式。 1.绝对稳压系数。 A.绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既：K=△U0/△Ui. B. 相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。急：S=△Uo/Uo / △Ui/Ui 2.电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。 3.电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo（百分值），称为稳压器的电压稳定度。 二、负载对输出电压影响的几种指标形式。 1.负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。 2.输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为Ro=|△Uo/△IL| 欧。 三、纹波电压的几个指标形式。 1.最大纹波电压。 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。 2.纹波系数Y（%）。 在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既y=Umrs/Uo x100% 3. 纹波电压抑制比。 在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ .这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。考试大 四、冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是20A——30A. 五、过流保护。是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对电源和负载的损坏。过流的给定值一般是额定电流的110%——130%. 六、过压保护。是一种对端子间过大电压进行负载保护的功能。一般规定为输出电压的130%——150%. 七、输出欠压保护。当输出电压在标准值以下时，检测输出电压下降或为保护负载及防止误操作而停止电源并发出报警信号，多为输出电压的80%——30%左右。
摘要：为了防止开关电源(开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成)系统中的高速开关电路存在的分布电感与电容在二极管蓄积电荷的影响下产生浪涌电压与噪声。文中通过采用RC或LC吸收电路对二极管蓄积电荷产生的浪涌电压采用非晶磁芯和矩形磁芯进行磁吸收，从而解决了开关电源浪涌电流的产生以及抑制问题。 0 引言 开关电源的主元件大都有寄生电感与电容，寄生电容Cp一般都与开关元件或二极管并联，而寄生电感L通常与其串联。由于这些寄生电容与电感的作用，开关元件在通断工作时，往往会产生较大的电压浪涌与电流浪涌。 开关的通断与二极管反向恢复时都要产生较大电流浪涌与电压浪涌。而抑制开关接通时电流浪涌的最有效方法是采用零电压开关电路。另一方面，开关断开的电压浪涌与二极管反向恢复的电压浪涌可能会损坏半导体元件，同时也是产生噪声的原因。为此，开关断开时，就需要采用吸收电路。二极管反向恢复时，电压浪涌产生机理与开关断开时相同，因此，这种吸收电路也适用于二极管电路。本文介绍了RC、RCD、LC等吸收电路，这些吸收电路的基本工作原理就是在开关断开时为开关提供旁路，以吸收蓄积在寄生电感中的能量，并使开关电压被钳位，从而抑制浪涌电流。 1 RC吸收电路 图1所示是一个RC吸收网络的电路图。它是电阻Rs与电容Cs串联的一种电路，同时与开关并联连接的结构。若开关断开，蓄积在寄生电感中的能量对开关的寄生电容充电的同时，也会通过吸收电阻对吸收电容充电。这样，由于吸收电阻的作用，其阻抗将变大，那么，吸收电容也就等效地增加了开关的并联电容的容量，从而抑制开关断开的电压浪涌。而在开关接通时，吸收电容又通过开关放电，此时，其放电电流将被吸收电阻所限制。 图1 RC吸收网络电路。 2 RCD吸收电路
