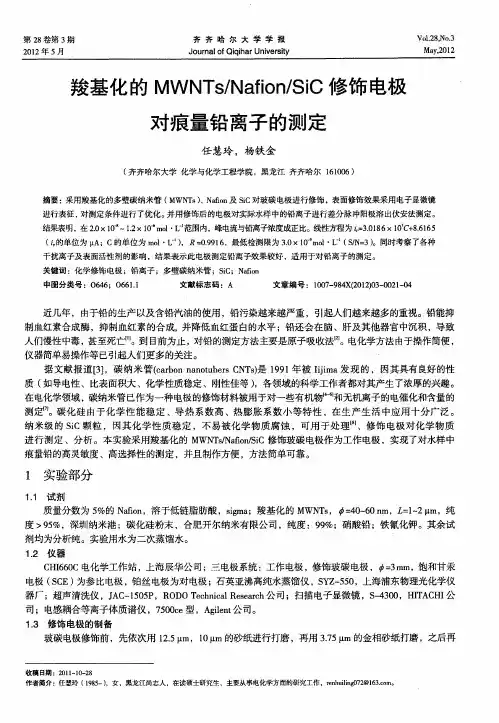

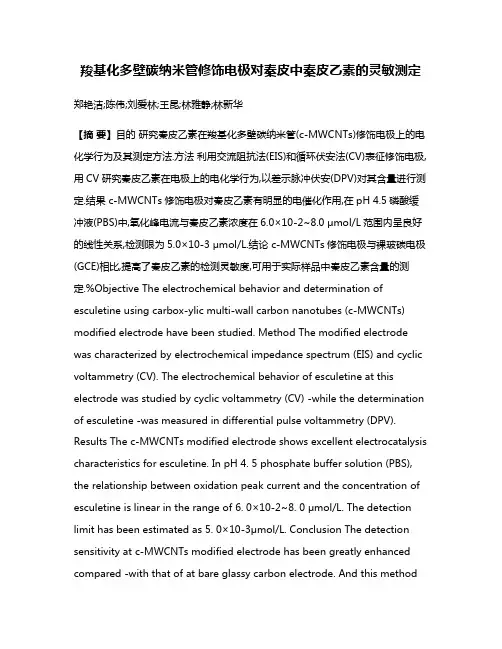

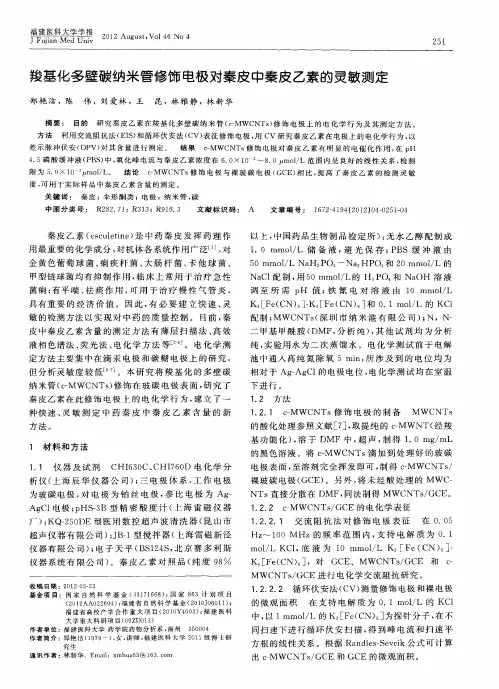

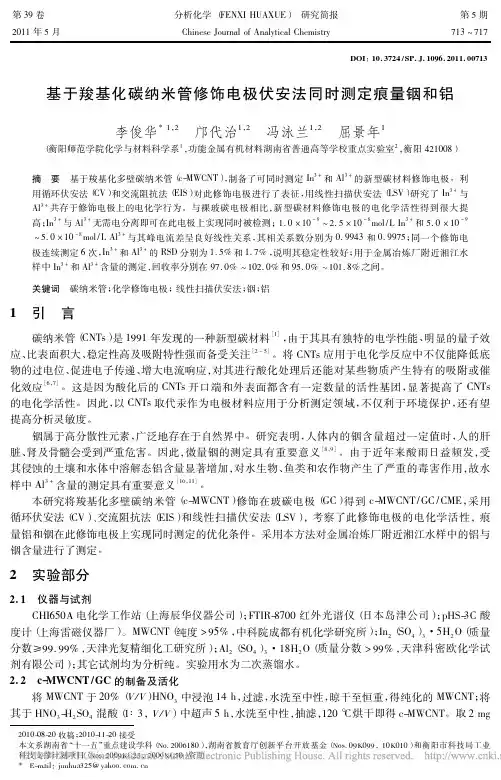

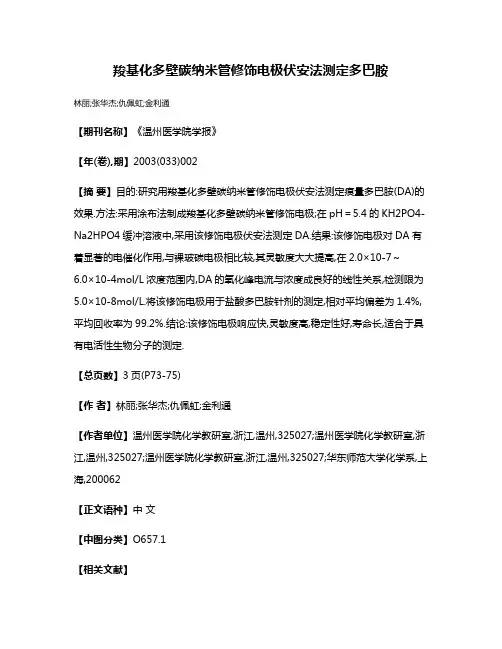

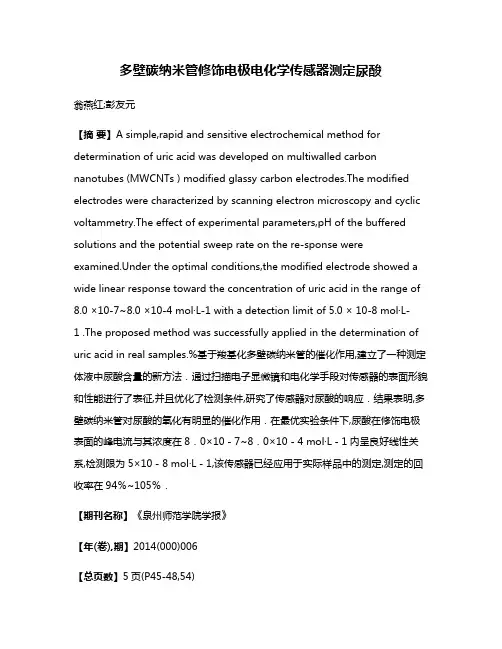

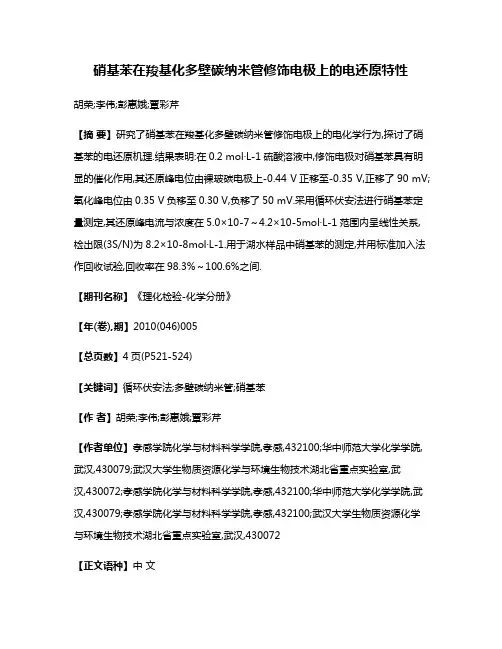

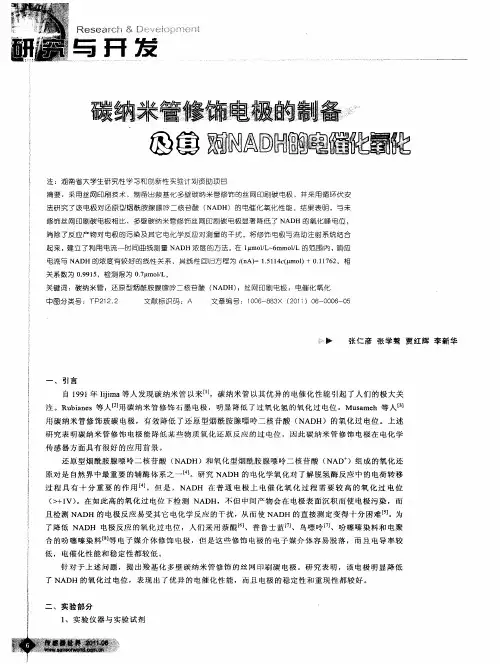

羧基化多壁碳纳米管修饰电极循环伏安法测
定过氧化氢
【摘要】目的:研究用羧基化多壁碳纳米管修饰电极伏安法测定过氧化氢的浓度。方法:采用涂布法制成羧基化多壁碳纳米管修饰电极；在pH=7.0 KH2PO4-Na2HPO4缓冲溶液中，采用该修饰电极伏安法测定H2O2。结果:该修饰电极对H2O2有着显著的电催化作用，与裸玻碳电极相比，其灵敏度大大提高，在 1.2×10-6～1.0×10-3 mol/L 浓度范围内，过氧化氢的氧化峰电流与其浓度呈良好的线性关系，检测限为3.1×10-7 mol/L，将该修饰电极用于医用过氧化氢的测定，相对平均偏差为1.2%，平均回收率为97.6%，结果满意。结论:该修饰电极响应快，灵敏度高，稳定性好，寿命长，适合于具有电活性生物分子的测定。
【关键词】碳纳米管学修饰电极伏安法过氧化氢
Abstract: Objective: To study a quantitative method for determination of hydrogen peroxide (H2O2) by voltammetry with multi-wall carbon nanotubes functionalized with carboxylic group modified electrode (CME). Method: The CME was fabricated, which based on the immobilization of multi-wall carbon nanotubes functionalized with carboxylic group. In a medium of KH2PO4-Na2HPO4 buffer solution with pH=7.0，the CME was
utilized for determination of H2O2 by voltammetry. Results: The CME exhibited efficiently catalytic oxidation for H2O2. Compared with the bare glass carbon electrode, the CME could increase the sensitivity for the determination of H2O2. The oxidation currents were linear for H2O2 in the range of 1.2×10-6～1.0×10-3 mol/L, and the detection limit was calculated to be 3.1×10-7mol/L. The CME had been applied to assess the contents of H2O2 with RSD 1.2% and average recovery rate 97.8%. Conclusion: The CME shows high sensitivity, stability and long-life, and is suitable for the determination of biologic molecules with electrical activity.
Key words: carbon nanotubes functionalized with carboxylic group; chemical modified electrode; voltammetry; hydrogen peroxide
过氧化氢（H2O2，别名双氧水）是一种强氧化剂，其水溶液在医药、食品、化工等领域用途广泛。3%的H2O2溶液作为医用消毒剂，常用于清洗创口，但其性质不稳定，易分解，导致浓度降低，达不到应有的消毒效果，给患者带来不必要的痛苦，因此建立简便、快速、灵敏、可靠的分析方法随时监测其有效浓度显得尤为重要。目前测定H2O2的方法有滴定法[1]、光谱法[2]、化学发光法[3，4]和电化学分
析法[5]等，其中电化学分析法因具有较高的灵敏度、良好的线性范围、快速的响应而被广泛使用。
碳纳米管由于其独特的性质以及潜在的应用前景已成为世界范围内研究热点之一[6]。它分为多壁碳纳米管（MWNT）和单壁碳纳米管（SWNT）[7]，当它发生断裂时，其断口的碳原子具有很高的活性，容易被氧化成羧基或其他基团。将碳纳米管用硝酸处理，可在其断口引入羧基，而经过羧基化的碳纳米管则对多巴胺、次黄嘌呤、巯基化合物等生物分子具有很好的电催化作用[8，9]。本实验制备了羧基化多壁碳纳米管（MWNT-COOH）修饰电极，并首次采用伏安法直接测定H2O2，结果表明该修饰电极对H2O2有着显著的电催化作用，其检测的灵敏度大大提高，将该方法用于医用过氧化氢的测定，获得了满意的结果。
1 材料和方法
1.1 仪器和试剂电化学分析仪CHI650c（上海辰华仪器有限公司产品）；三电极工作系统：饱和甘汞电极（SCE）为参比电极，铂丝电极为对电极，裸玻碳电极或者MWNT修饰玻碳电极为工作电极；实验数据和伏安图均由计算机采集、处理和记录; 傅立叶红外光谱仪（Nicolet 公司产品，美国）。
MWNT（直径和长度分别为10～30 nm和1～10μm，Sun Nanotech
银纳米修饰电极的制备及电化学行为 作者：姚爱丽， 吕桂琴， 胡长文， YAO Ai-Li， LU Gui-Qin， HU Chang-Wen 作者单位：北京理工大学理学院化学系,北京,100081 刊名： 无机化学学报 英文刊名：CHINESE JOURNAL OF INORGANIC CHEMISTRY 年，卷(期)：2006,22(6) 被引用次数：12次 参考文献(16条) 1.董绍俊;车广礼;谢远武化学修饰电极 2003 2.Nada M D;David M B查看详情 2001 3.Sandmamn G;Dietz H查看详情 2000 4.高迎春;李茂国;王广凤银纳米修饰电极的制备及其对灿烂甲酚蓝的催化研究[期刊论文]-Chin J Anal Lab 2004(12) 5.Sarkar J;Pal P;Talapatra G B Adsorption of 2-aminobenzothiazole on colloidal silver particles: An experimental and theoretical surface-enhanced Raman scattering study[外文期刊] 2005(26) 6.Vukovic V V;Nedeljkovic J查看详情 1993(04) 7.Gole A;Sainkar S R查看详情 2000(05) 8.Kumar A;Mandale A B;Sastry Sequential electrostatic assembly of amine-derivatized gold and carboxylic acid-derivatized silver colloidal particles on glass substrates[外文期刊] 2000(17) 9.Cheng L;Dong S J查看详情 2000 10.周延秀;朱果逸;汪尔康查看详情 1994(03) 11.Liu Z L;Wang X D;Wu H Y查看详情[外文期刊] 2005 12.Tang Z Y;Liu S Q;Dong S J查看详情 2001 13.曹楚南;张鉴清电化学阻抗谱导论 2002 14.阮北;鲁彬;童汝亭自组装巯基环肽单层膜修饰金电极电化学行为的研究[期刊论文]-J Hebei Normal University Natural Science Edition 2003(05) 15.孙向英;翁文婷荧光性自组装双层膜的制备及其性能研究[期刊论文]-Chemical Journal of Chinese Universities 2005(06) 16.Lu M;Li X H;Yu B Z查看详情[外文期刊] 2002 本文读者也读过(2条) 1.夏立新.宫科.汪舰.康笑博.佟胜睿.刘广业.XIA Li-Xin.GONG Ke.WANG Jian.KANG Xiao-Bo.TONG Sheng-Rui. LIU Guang-Ye用简便方法组装二维模板银纳米阵列[期刊论文]-化学学报2007,65(21) 2.吕桂琴.姚爱丽.郑传明.L(U) Gui-qin.YAO Ai-li.ZHENG Chuan-ming MPA包覆的银纳米粒子修饰电极制备和电化学表征[期刊论文]-北京理工大学学报2006,26(10) 引证文献(12条) 1.王耀先.贺国旭.张秋霞.王香.胡中爱铝基氪化铝模板制备Ag纳米线及其电化学性质[期刊论文]-化工新型材料2013(1) 2.周闻云.陈艳玲.韩清.贾玉萍抗坏血酸在纳米银DNA修饰电极上的电化学行为研究[期刊论文]-分析科学学报
碳纳米管综述 摘要：本文主要介绍碳纳米管的发现及发展过程，并说明碳纳米管的制备方法及其制备技术。同时也叙述碳纳米管的各种性能与应用。 引言：在1991年日本NEC公司基础研究实验室的电子显微镜专家饭岛在高分辨透射电子显微镜下检验石墨电弧设备中产生的球状碳分子时，意外发现了由管状的同轴纳米管组成的碳分子，这就是现在被称作的“Carbon nanotube”，即碳纳米管,又名巴基管。 正文： 碳纳米管的制备： 碳纳米管的合成技术主要有：电弧法、激光烧蚀(蒸发)法、催化裂解或催化化学气相沉积法(CCVD，以及在各种合成技术基础上产生的定向控制生长法等。电弧法 利用石墨电极放电获得碳纳米管是各种合成技术中研究得最早的一种。研究者在优化电弧放电法制取碳纳米管方面做了大量的工作。 T. W. Ebbeseo[2]在He保护介质中石墨电弧放电，首次使碳纳米管的合成达到了克量级。为减少相互缠绕的碳纳米管在阴极上的烧结，D.T.Collbert[3]将石墨阴极与水冷铜阴极座连接，大大减少了碳纳米管缺陷。C. Journet[4]等在阳极中填人石墨粉末和铱的混合物，实现了SWNTs的大量制备。研究发现，铁组金属、一些稀土金属和铂族元素或以单个金属或以二金属混合物均能催化SWNTs 合成。 近年来，人们除通过调节电流、电压，改变气压及流速，改变电极组成，改进电极进给方式等优化电弧放电工艺外，还通过改变打弧介质，简化电弧装置。 综上所述，电弧法在制备碳纳米管的过程中通过改变电弧放电条件、催化剂、电极尺寸、进料方式、极间距离以及原料种类等手段而日渐成熟。电弧法得到的碳纳米管形直，壁簿(多壁甚至单壁).但产率偏低，电弧放电过程难以控制，制备成本偏高其工业化规模生产还需探索。 催化裂解法或催化化学气相沉积法(CCVD) 催化裂解法是目前应用较为广泛的一种制备碳纳米管的方法。该方法主要采用过渡金属作催化剂，适于碳纳米管的大规模制备，产物中的碳纳米管含量较高，但碳纳米管的缺陷较多。 催化裂解法制备碳纳米管所需的设备和工艺都比较简单，关键是催化剂的制备和分散。目前用催化裂解法制备碳纳米管的研究主要集中在以下两个方面：大规模制备无序的、非定向的碳纳米管;制备离散分布、定向排列的碳纳米管列阵。一般选用Fe, Co、Ni及其合金作催化剂，粘土、二氧化硅、硅藻土、氧化铝及氧化镁等作载体，乙炔、丙烯及甲烷等作碳源，氢气、氮气、氦气、氩气或氨气作稀释气，在530℃~1130℃范围内，碳氢化合物裂解产生的自由碳离子在催化剂作用下可生成单壁或多壁碳纳米管。1993年Yacaman等人[5]采用此方法，用Fe催化裂解乙炔，在770℃下合成了多壁碳纳米管，后来分别采用乙烯、聚乙烯、丙烯和甲烷等作为碳源，也都取得了成功。为使碳离子均匀分布，科研人员还用等离子加强或微波催化裂解气相沉积法制备碳纳米管。 激光蒸发法
科 ● 自Iijima [1]首次用高分辨透射电镜发现碳纳米管(CNTs)后,碳纳米管及其相关材料以其独特的性质、新颖的结构及许多潜在的应用前景引起了人们极大的兴趣和关注,而用纳米材料来修饰和填充碳纳米管成为人们研究的热点之一[2-4]。探索碳纳米管的物理、化学性能及其在各个领域中的应用也成为众多科研工作者研究的目标。碳纳米管的结构比较特殊是由类似于石墨的六边形网络所组成的管状物,独特的纳米中空结构、封闭的拓扑构型及不同的螺旋结构等使其具有大量特殊的优异性能,如导电性好，耐热，机械强度比较高，耐腐蚀，有自润滑性和生物相容性等。这些优异特性使得碳纳米管在复合材料、储氢材料、催化剂材料等方面有着巨大的应用潜力。纳米中空结构使得它有可能作为一种纳米反应器[5]。作为碳家族的新成员,它有合适的孔径分布,便于金属组分更好地分散[6]。它独特而又稳定的结构及形貌,尤其是表面性质,能依据人们的需要进行不同方法的修饰,使其适合作为新型催化剂载体[7-8]。 1 碳纳米管的性质 1.1 碳纳米管的结构 碳纳米管可分为单壁碳纳米管（SWNTs ）和多璧碳纳米管（MWNTs ）。碳纳米管可看作是由石墨烯层片卷成、直径为纳米尺度的圆桶,其两端由富勒烯半球封帽而成。多壁碳纳米管则是由若干个单层管同心套迭而成的，石墨碳原子中的4个价电子只有3个成键,形成六边形的平面网状结构。这种排列使石墨中的每个碳原子有一个未成对电子,这个未成对电子围绕着这个碳环平面高速运转,因而使石墨具有较好的导电性，碳纳米管中存在大量的六边形结构，当六边形往外逐渐延伸成为五边形时，会造成碳纳米管突出；而形成七边形时碳纳米管则凹进。这样就形成了碳纳米管独特的纳米中空结构、封闭的拓扑构型及不同的螺旋结构。而碳纳米管也由于如此的特殊结构具有了一系列卓越的性质。1.2碳纳米管的制备 电弧法制备碳管的基本原理是在两个相距很近的石墨电极间加上高电压以至放电，放电电弧产生的高温使得阳极石墨棒上的碳物质迅速蒸发，随后蒸发物质中的碳原子以团簇为单元组成多种碳物质形态，沉积于阴极和反应腔壁上，碳纳米管是其中的沉积产物之一。电弧法多用来制备多璧碳纳米管（MWNTs ）但制备的碳纳米管缺陷多,且与其他的副产物如无定形碳、纳米微粒等杂质烧结于一体,对以后的分离和提纯会有不利的影响。 催化裂解法（CVD 法）是目前应用最广泛的方法之一，该方法所用的关键设备就是可加热反应腔。反应腔可以分为立式固定床和卧式磁舟两种。其基本原理是:在中等温度下(800-1200K 左右),含碳化合物如烃、金属有机化合物、CO 等在金属催化剂的作用下分解为碳原子,沉积在金属颗粒的表面,然后溶解、扩散进入金属体相,最后析出生长成为碳纳米管。可以认为实现可控制技术的一个可能的途径是通过控制催化剂颗粒的大小和分布间接控制碳管的生长，因此有关CVD 技术的催化剂问题受到广泛关注。可以用于合成碳管的催化剂一般为过渡金属元素：Fe 、Co 、Ni 、Cr 、Mo 、Mg 和Si 等。同电弧法相比,催化裂解法制得的CNTs 缺陷较多，但是此法制得的碳纳米管产量大且易提纯,还可通过催化剂颗粒的大小控制碳纳米管的粗细。 激光蒸发法是制备碳纳米管的重要方法之一。它是利用激光对石墨进行蒸发并利用专门设计的收集器来收集合成的碳管。其基本原理是:在惰性气体流中用激光蒸发含有金属催化剂的石墨靶表面,在石墨上生长碳纳米管,随后收集于铜水冷器。激光束的宽度为6至7个毫米，经过计算机的精确引导，激光束持续而定量地蒸发含有金属催化 剂的石墨靶，再由流动的Ar 气将碳物质送到蒸发炉外的水冷铜收集器处，在那里就能找到碳管，该方法首次得到相对较大数量的单壁碳纳米管。激光蒸发(烧蚀)法的主要缺点是单壁碳纳米管的纯度较低、易缠结。 1.3碳纳米管的修饰 碳纳米管的修饰共分为两类，分别为共价修饰和有机化学修饰。其中碳纳米管的共价修饰共有三种途径:自由基加成法、电化学氧化法、化学试剂氧化法这三种。 自由基加成法是一种碳纳米管共价修饰的方法，CNTs 管壁上存在很大的自由基加成的可能性。在碳纳米管璧原位上的重氮化可以是碳纳米管有效地溶解在水中，增大碳纳米管的溶解度。Sinnott [15]采用经典分子动力学模拟方法构建了碳自由基与碳纳米管的加成模型，通过模型的建立发现带羧基的烷基自由基可以有效地加成到碳纳米管管壁上，得到功能化的碳纳米管。 通过电化学氧化法可以制得大量的碳纳米管修饰电极，将CNTs 固定于电极材料上，加压条件下用NaOH 溶液处理。万谦等[16]碳纳米管经过纯化、浓酸回流处理后与DMF 分散物质形成悬浮液，然后通过微量滴管等直接滴涂或溅射等方法修饰到各种基质电极上，即可制成碳纳米管修饰电极。 化学试剂氧化法是一种较为普遍的方法，以浓硝酸或者硝酸和硫酸的混酸作为强氧化剂，经过处理后使得碳纳米管表面具有大量的羧基和羟基基团，这种方法简单易行，很多文献对碳纳米管修饰都是采用此方法，但是表面羧基化后的CNTs 其表面羧基之间存在氢键作用，碳纳米管分散性和溶解性还是仍然较差，还需要进一步对CNTs 表面的COOH 进行反应，破坏羧基之间的氢键作用。 CNTs 的化学修饰共分为三类，包括酸碱中和反应、酰化反应、胺化反应，其中酸碱中和反应是认为羧基化后的CNTs 可以与带碱性基团的聚合物发生类似于酸碱中和反应的反应，在上个世纪90年代，Chen 等以羧基化后的碳纳米管与带碱性基团的聚合物十八胺发生中和反应，第一次得到了可溶性CNTs 为SWNTs 在各种生物及超分子领域的应用提供了依据。Banerjee 等用Wilkinson 催化剂[RhCl(PPh 3)3]与羧基化SWNTs 反应，发现修饰后的SWNTs 溶解度显著增大在二甲基甲酰胺(DMF)、四氢呋喃(THF)、二甲基亚砜(DMSO)等有机溶剂中，从而证明金属离子可通过离子作用与羧基化CNTs 反应。 酰化反应如酰胺化反应和酰氯化反应等，酰氯化反应是碳纳米管在加热条件下在硝酸中回流后，以亚硫酰二氯(SOCl 2)作酰化剂，得到含有酰基氯的碳纳米管。由于含有酰基氯的碳纳米管具有更高的活性，可以与苯胺发生酰胺化反应进一步得到含有酰基苯胺的碳纳米管。 2结论 多壁碳纳米管是一类新奇碳素纳米材料。典型的CNTs 具有纳米级管状结构。鉴于这类新奇管状纳米碳材料具有独特的结构和物化性质，作为一种新型碳素催化剂载体或促进剂，较之一些常规载体材料更具特色，近年来引起国际催化学界的日益注意，所涉及用CNTs 作为新型催化剂载体或促进剂的研究领域包括:选择加氢、氢甲酞化、选择脱氢、氨合成、FT 合成、甲醇/低碳醇合成等。【参考文献】 ［1］Iijima S.Helical microtubules of graphitic carbon .Nature ,1991,354:56-58．［2］Kogak,Gao G T ,Tanaka H ,et al.Formation of ordered ice nanotubes inside carbon nanotubes[J].Nature ,2001,412:802-805.（下转第38页） 碳纳米管的结构、制备及修饰 赵健勇（山东师范大学化学化工与材料科学学院 山东济南250014） 【摘要】本文详细介绍了碳纳米管的特殊结构，各种不同的制备方法，以及在共价修饰和化学修饰的各种方法，对碳纳米管应用作出展 望。 【关键词】碳纳米管；结构；制备；修饰
一、循环伏安法(Cyclic Voltammetry) 一种常用的电化学研究方法。该法控制电极电势以不同的速率，随时间以三角波形一次 或多次反复扫描，电势范围是使电极上能交替发生不同的还原和氧化反应，并记录电流-电势 曲线。根据曲线形状可以判断电极反应的可逆程度，中间体、相界吸附或新相形成的可能性，以及偶联化学反应的性质等。常用来测量电极反应参数，判断其控制步骤和反应机理，并观 察整个电势扫描范围内可发生哪些反应，及其性质如何。对于一个新的电化学体系，首选的 研究方法往往就是循环伏安法，可称之为“电化学的谱图”。本法除了使用汞电极外，还可以 用铂、金、玻璃碳、碳纤维微电极以及化学修饰电极等。 1．基本原理 如以等腰三角形的脉冲电压加在工作电极上，得到的电流电压曲线包括两个分支，如果 前半部分电位向阴极方向扫描，电活性物质在电极上还原，产生还原波，那么后半部分电位 向阳极方向扫描时，还原产物又会重新在电极上氧化，产生氧化波。因此一次三角波扫描， 完成一个还原和氧化过程的循环，故该法称为循环伏安法，其电流—电压曲线称为循环伏安图。如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差。循环伏安 法中电压扫描速度可从每秒种数毫伏到1伏。工作电极可用悬汞电极，或铂、玻碳、石墨等 固体电极。 2．循环伏安法的应用 循环伏安法是一种很有用的电化学研究方法，可用于电极反应的性质、机理和电极过程 动力学参数的研究。但该法很少用于定量分析。 （1）电极可逆性的判断循环伏安法中电压的扫描过程包括阴极与阳极两个方向，因此从 所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应 的可逆程度。若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。 （2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。 3、循环伏安法的用途 (1)、判断电极表面微观反应过程 (2)、判断电极反应的可逆性 (3)、作为无机制备反应“摸条件”的手段 (4)、为有机合成“摸条件” (5)、前置化学反应（CE）的循环伏安特征
羧基化多壁碳纳米管修饰电极循环伏安法测 定过氧化氢 【摘要】目的:研究用羧基化多壁碳纳米管修饰电极伏安法测定过氧化氢的浓度。方法:采用涂布法制成羧基化多壁碳纳米管修饰电极；在pH=7.0 KH2PO4-Na2HPO4缓冲溶液中，采用该修饰电极伏安法测定H2O2。结果:该修饰电极对H2O2有着显著的电催化作用，与裸玻碳电极相比，其灵敏度大大提高，在 1.2×10-6～1.0×10-3 mol/L 浓度范围内，过氧化氢的氧化峰电流与其浓度呈良好的线性关系，检测限为3.1×10-7 mol/L，将该修饰电极用于医用过氧化氢的测定，相对平均偏差为1.2%，平均回收率为97.6%，结果满意。结论:该修饰电极响应快，灵敏度高，稳定性好，寿命长，适合于具有电活性生物分子的测定。 【关键词】碳纳米管学修饰电极伏安法过氧化氢 Abstract: Objective: To study a quantitative method for determination of hydrogen peroxide (H2O2) by voltammetry with multi-wall carbon nanotubes functionalized with carboxylic group modified electrode (CME). Method: The CME was fabricated, which based on the immobilization of multi-wall carbon nanotubes functionalized with carboxylic group. In a medium of KH2PO4-Na2HPO4 buffer solution with pH=7.0，the CME was
A highly sensitive hydrogen peroxide amperometric sensor based onMnO2-modi?ed vertically aligned multiwalled carbon nanotubes，Analytica Chimica Acta，2010 MnO2-多臂碳纳米管 Cu电极 Gold nanoparticles mediate the assembly of manganese dioxide nanoparticles for H2O2 amperometric sensing，Electrochimica Acta，2010 MnO2–AuNP/ GCE H2O2电流传感 器 A novel nonenzymatic hydrogen peroxide sensor based on MnO2/graphene oxide Nanocomposite，Talanta，2010 GO/MnO2/ GCE（氧化 石墨烯） H2O2电流传感 器 Electrochemical investigation of MnO2 electrode material for supercapacitors，ScienceDirect，2011 MnO2泡沫镍电极MnO2电活性物 质作为超级电容 材料 Facile synthesis of novel MnO2 hierarchical nanostructures and their application to nitrite sensing，Sensors and Actuators B: Chemical，2009 MnO2/QPVP-Os/GCE (联吡啶锇取代的聚乙 烯吡啶) 亚硝酸盐传感器 Preparation of MnO2/graphene composite as electrode material for supercapacitors，J Mater Sci ，2011 MnO2/grapheme(石墨 烯) 超级电容器 Hydrogen peroxide sensor based on glassy carbon electrode modified with β-manganese dioxide nanorods，Microchim Acta (2011) β-MnO nanorods/GCE 。 H2O2电化学传 感器 Mn3O4 Graphene Hybrid as a High-Capacity Anode Material for Lithium Ion Batteries，American Chemical Societ，2010 Mn3O4/RGO（还原石墨 电极） 锂离子电池阳极 材料 Non-enzymatic electrochemical CuO nano?owers sensor for hydrogen peroxide detection，Talanta，2010 CuO/Cu箔H2O2电流传感 器（无酶） Synthesis of CuO nanostructures and their application for nonenzymatic glucose sensing，Sensors and Actuators B: Chemical，2010 CuO以碳为基底做成电 极 葡萄糖传感器 （无酶） A highly sensitive nonenzymatic glucose sensor based on CuO nanoparticles-modi?ed carbon nanotube electrode，Biosensors and Bioelectronics，2010 CuO/MWCNTs/Cu电极葡萄糖传感器 （无酶） An improved sensitivity nonenzymatic glucose biosensor based on a CuxO modi?ed electrode，Biosensors and Bioelectronics，2010 CuxO/Cu箔葡萄糖传感器 （无酶） Synthesis of CuO nanoflower and its application as a H2O2 sensor，Bull. Mater. Sci，2010 CuO NFS/Nafion-Au电 极 H2O2电流传感 器（无酶）
纳米铂-L半胱氨酸修饰玻碳电极对 对苯二酚的检测研究 姓名：陈盼盼学号：201004034032 班级：化学一、文献综述 化学工业对人类社会和物质文明做出了重大贡献，人们在享受现代科学与技术给人们带来巨大的便利和快乐的同时，也逐渐意识到人类未来面临的巨大生存危机和困难。20世纪，人们逐步认识化学品的不当生产和使用会对人的健康、社区环境、生态环境产生危害性。据统计，世界每年生产的人工合成有毒化合物约50万种，共400万t，所有这些物质，近一半留在大气江河、湖、海内，另外每年还有将近18万t的铅和磷，3000万t的汞和各种有毒重金属流入水体内，200万t石油流进海洋。中国化学工业排放的废水、废气和固体废物分别占全国工业排放总量的22.5%、7.82%和5.93%，造成环境严重恶化，直接危害人类，又破坏生物圈，长期的影响着人类的生存。 对苯二酚,又名氢醌.化学名1,4-苯二酚，英文名 1,4-Dihydroxybenzene ; Hydroquinone。对苯二酚为白色针状结晶，分子式C6H4(OH)2，分子量110.11，比重1.332,熔点172℃，沸点286℃，闪点165℃，溶于水、乙醇及乙醚，微溶于苯。可燃。自燃点516℃。长期接触对二苯酚蒸气、粉尘或烟雾可刺激皮肤、粘膜，并引起眼的水晶体混浊。操作现场空气中最高容许浓度2mg/m3。 对苯二酚是一种重要的化工原料且应用广泛【1】主要用于显影剂、蒽醌染料、偶氮染料、合成氨助溶剂、橡胶防老剂、阻聚剂、涂料和
香精的稳定剂、抗氧剂等。对苯二酚因具有毒性，而且在自然条件下，不易降解，对人体环境有较大的危害, 因此受到人们的普遍关注，但其微量不容易不检测出来，因而需要更加灵敏的方法来检测目前，微量对二苯酚的测定方法有荧光谱法【2】、薄层色谱法【3】高效液相色谱法【4】动力学光度法【5】因为对苯二酚具有电学活性，可用电化学方法测定其含量，因此用选择性好、灵敏度有高的化学修饰电极测量对对苯二酚已有报道【6-7】，但是因为修饰过程复杂，干扰过多，灵敏度等问题。所以要设计更好的修饰方法来对微量对苯二酚的检测。 玻碳电极，是电化学研究中使用最为频繁的碳材料基础电极【8】。它的表面具有多变的性质，极易受实验条件的影响而发生变化。玻碳电极在应用与电化学研究时，在每次试验前需要对电极进行前处理，以改善其电化学相应信号的重现性【8】。目前，世界上几乎所有的实验室，对玻碳电极最为常采用的的前处理程序都是先在Al2O3磨料浆中打磨电极，随后在超声水浴中清洗。但这样的处理方法再重现性上不尽人意。因次，在这里我们要进行电化学活化以此来满足电分析实验室所需的各种高要求，各种有效的电化学活化方法均采用一个叫高阳极极化电位。电化学活化既可以在酸性、中性溶液中【9】也可以在碱性溶液中【10】，动力学研究表明活化电极的电子传导性质的改善可能以表面的亲水性【11】、清洁度【12】、含氧基团【13】等因素有关。 纳米材料具有表面效应【14】、体积效应【15】和介电限域效应登
碳纳米管电极的制备及应用研究 【摘要】：氧化还原蛋白质(酶)的直接电化学研究引起了越来越多研究者的兴趣，这些研究能帮助我们了解蛋白质的结构和蛋白质发生电子传递的机理。由于多数蛋白质分子量较大，其电活性中心很难与电极直接交换电子。为了促进蛋白质和电极的电子传递，研究运用了各种纳米材料修饰电极，如金属纳米颗粒、碳纳米管等。碳纳米管自从被发现后，因为其独特的力学、电子特性以及化学特性成为世界范围内的研究热点之一。因其具有独特的结构、优良的力学性质及杰出的电学性质，碳纳米管在显微镜探针、场发射显示器、超级电容器、分离领域及传感器等领域得到广泛应用。由于碳纳米管的表面效应，即直径小、表面能高、原子配位不足，使其表面原子活性高，易与周围的其它物质发生电子传递作用，在电化学和电分析化学的研究中，如蛋白质的直接电化学和电化学生物传感器的构筑，具备了独特的优势。本文利用碳纳米管优良的物理、化学、电催化性能以及它们良好的生物相容性，结合纳米粒子的小粒径和大的比表面积效应，制备了2种不同类型的多壁碳纳米管修饰电极，实现了血红蛋白的直接电化学，该类修饰电极对过氧化氢等具有良好的生物电催化性质，能用于生物传感界面的构建。采用化学气相沉积法在石英基底上成功制备了直立碳纳米管阵列，并将其制成直立碳纳米管阵列电极，将血红蛋白、葡萄糖氧化酶采用多种方法固定到阵列电极界面上，制备的生物传感器具有较高的灵敏度、较低的检测下限以及快的响应速度。具体内容如下：第一章绪论首先系统介绍了碳纳米管的发现及应用研究，包括
碳纳米管的分类、性能、制备方法、功能化以及应用现状。接着介绍了氧化还原蛋白质(酶)的直接电化学，包括研究意义、研究现状以及纳米材料在蛋白质(酶)生物传感器中的应用。第二章血红蛋白在1-芘丁酸琥珀酰胺酯／碳纳米管和金胶纳米粒子修饰电极上的直接电化学本章采用多壁碳纳米管(MWNTs)、1-芘丁酸琥珀酰胺酯(PASE)和金纳米粒子(AuNPs)构筑生物兼容性薄膜，用于固定血红蛋白生物分子。首先1-芘丁酸琥珀酰胺酯的芘基端可以与碳纳米管的侧壁通过π键合作用形成PASE／MWNTs，然后，血红蛋白(Hb)通过蛋白分子中的胺基与PASE的琥珀酰胺酯基端的亲核取代反应形成胺键，固定到PASE／MWNTs纳米复合材料表面。最后，金胶纳米粒子通过静电作用力吸附血红蛋白分子表面，形成Au／Hb／PASE／MWNTs。采用紫外可见吸收光谱(UV-Vis)、傅立叶变换红外光谱(FTIR)、电化学交流阻抗(EIS)及循环伏安扫描(CV)等方法对电极修饰过程进行表征。实验结果表明，Hb在Au／Hb／PASE／MWNTs／GCE电极表面没有发生变性，能够进行有效和稳定的直接电子转移反应。所得的Au ／Hb／PASE／MWNTs／GCE电极对H_2O_2、TCA、NaNO_2、O_2具有良好的催化还原的生物传感特性。第三章血红蛋白在多壁碳纳米管／金胶纳米粒子和SiO_2层层组装膜电极界面上的直接电化学本章提出一种基于多壁碳纳米管／金胶纳米粒子(MWNTs／Au)，SiO_2溶胶-凝胶和蛋白质层层组装的方法固定血红蛋白(Hb)，制得蛋白质电化学生物传感器。首先将一定量的MWNTs和金胶掺杂在一起后滴涂在玻碳(GC)电极表面，随后先后将一定量的Hb和SiO_2均匀滴涂
许爱民等：堇青石陶瓷表面Ca0.6Mg0.4Zr4(PO4)6涂层的显微结构及耐碱性· 163 ·第36卷第2期 壳聚糖对碳纳米管的表面修饰 刘爱红1,2，孙康宁1,2，王菲1,2，俞中平1,2 (1. 山东大学，液态结构及其遗传性教育部重点实验室；2. 山东省工程陶瓷重点实验室，济南 250061) 摘要：采用表面沉积交联法实现了壳聚糖对碳纳米管的表面修饰，并对所得的复合材料进行了相应的检测。结果表明：得到的复合材料中碳纳米管表面完全被壳聚糖所覆盖，管径变粗，并且由于壳聚糖覆盖层的静电排斥作用，使壳聚糖修饰后碳纳米管的团聚减少。 关键词：碳纳米管；壳聚糖；表面修饰 中图分类号：R318.08 文献标识码：A 文章编号：0454–5648(2008)02–0163–03 SURFACE MODIFICATION OF CARBON NANOTUBES WITH CHITOSAN LIU Aihong1,2，SUN Kangning1,2，WANG Fei1,2，YU Zhongping1,2 (1. Key Laboratory for Liquid Structure and Heredity of Materials of Education Ministry; 2. Engineering Ceramics Key Laboratory of Shandong Province, Shandong University, Jinan 250061, China) Abstract: Surface modification of carbon nanotubes (CNTs) with biopolymer chitosan was performed via a controlled surface depo-sition and crosslinking process. The characteristic of modified CNTs was measured The results show that the diameter of CNTs be-comes thicker because the surface of CNTs is covered with chitosan, and the glomeration of the CNTs decreases to improve the dis-persion of CNTs due to static electric repulsive action of chitosan coating. Key words: carbon nanotubes; chitosan; surface modification 近年来，碳纳米管(carbon nanotubes, CNTs)的研究热点转向生物医用材料方面，已在生物医学方面得到广泛应用。用CNTs可制备各种生物传感器，生物医学微电子器件的导线、开关、记忆元件等。[1–4] 由于CNTs的生物相容性较差，常需要对CNTs 进行表面修饰改性。用生物相容性好的天然高分子修饰碳纳米管，制备成CNTs/天然高分子复合材料，是改善碳纳米管生物相容性的一种重要方法。 壳聚糖(chitosan, CS)是甲壳素(chitin)脱去部分乙酰基后的产物，是一种常见的天然高分子，在生物材料的研究中得到了广泛的应用，其良好的生物相容性已经得到认可。[5] 通过壳聚糖对CNTs的表面修饰，有望改善CNTs的生物相容性，更有可能赋予CNTs某些生物学的性质，为扩大CNTs在生物医学领域的应用提供了一种途径。据此，采用表面沉积交联法，由壳聚糖修饰CNTs的表面，并对所得复合材料进行了检测。 1 实验 1.1 CNTs的纯化氧化预处理 实验所用原料为：多壁CNTs，深圳纳米港有限公司产，纯度95%(质量分数)以上；壳聚糖(食品级，脱乙酰度为95%)，济南海得贝海洋生物工程有限公司产；其他试剂均为分析纯试剂。 采用混酸液相氧化法对CNTs原料进行纯化氧化预处理。将2g CNTs加入120mL混酸溶液中(浓H2SO4与浓HNO3体积比为3:1)，超声分散2～3h，然后在室温磁力搅拌120h，进行氧化。通过0.22μm 的聚碳酸酯滤纸真空抽滤混合物，再由去离子水洗涤至pH值为7。处理后的CNTs在80℃真空干燥 收稿日期：2007–07–27。修改稿收到日期：2007–10–21。 基金项目：国家自然科学基金(50672051，30540061)；山东大学大学生科技创新基金资助项目。 第一作者：刘爱红(1981—)，女，博士研究生。 通讯作者：孙康宁(1955—)，男，教授。Received date:2007–07–27. Approved date: 2007–10–21. First author: LIU Aihong (1981–), female, postgraduate student for doctor degree. E-mail: aihong1981@https://www.doczj.com/doc/2510257078.html, Correspondent author: SUN Kangning (1955–), male, professor. E-mail: sunkangning@https://www.doczj.com/doc/2510257078.html, 第36卷第2期2008年2月 硅酸盐学报 JOURNAL OF THE CHINESE CERAMIC SOCIETY Vol. 36，No. 2 February，2008
碳纳米管在电化学中的应用 【摘要】对碳纳米管修饰电极的制备方法、应用以及碳纳米管修饰电极的发展趋势作比较全面的综述。 【关键词】碳纳米管；化学修饰电极 Application of the Carbon nanotube in electrochemistry Abstract The methods of preparation, applications and developing trends of carbon nanotube modified electrodes in the field of electrochemistry were reviewed. Key words Electrochemistry Carbon nanotube modified electrodes 碳纳米管，又名巴基管(buckytube)，是1991年由日本科学家饭岛澄男(Sumio Iijima)在高分辨透射电镜(HRTEM)下发现的一种针状的管形碳单质。它以特有的力学、电学和化学性质，以及独特的准一维管状分子结构和在未来高科技领域中所具有的潜在应用价值，迅速成为化学、物理及材料科学等领域的研究热点。目前，碳纳米管在理论计算、制备和纯化生长机理、光谱表征、物理化学性质以及在力学电学、化学和材料学等领域的应用研究方兴未艾，在一些方面已取得重大突破。碳纳米管(CNT)的发现，开辟碳家族的又一同素异形体和纳米材料研究的新领域。 由于CNT具有良好的导电性、催化活性和较大的比表面积，可使过电位大大降低及对部分氧化还原蛋白质能产生直接电子转移现象，因此被广泛用于修饰电极的研究。碳纳米管在作为电极用于化学反应时能促进电子转移。碳纳米管的电化学和电催化行为研究已有不少报道。 1碳纳米管的分类 CNT属于富勒碳系，管状无缝中空，具有完整的分子结构，由碳六元环构成的类石墨平面卷曲而成，其中每个碳原子通过sp2杂化与周围3个碳原子发生完全键合，各单层管的顶端有五边形或七边形参与封闭。CNT的径向尺寸为纳米量级，轴向尺寸为微米量级，具有较大的长径比。由单层石墨片卷积而成的称为单壁碳纳米管(SWNT)，制备时管径可控，一般在1~6 nm之间，当管径>6 nm后CNT 结构不稳定，易塌陷。SWNT轴向长度可达几百纳米甚至几个微米。由两层以上柱状碳管同轴卷积而成的称为多壁碳纳米管(MWNT)，层间距约为0.34 nm。
超级电容器电极材料——碳纳米管 超级电容器电极材料——碳纳米管 碳纳米管(Carbon Nano Tubes,Ts)是1991年 NEC公司的电镜专家 Iijima通过高分辨率电子显微镜观察电弧法设备中产生的球状分子时发现的一种管状新型纳米碳材料,如下图所示： 理想Ts是由碳原子形成的石墨烯卷成的无缝?中空的管体,根据管中碳原子层数的不同,Ts 可分为单壁碳纳米管 (Single-walled Nano Tubes SWNTs)和多壁碳纳米管 (Multi-walled Nano Tubes,MWNTs)?Ts的管径一般为几纳米到几十纳米,长度一般为微米量级,由于 Ts具有较大的长径比,因此可以将其看做准一维的量子线?Ts因其独特的力学?电子学和化学特性而迅速成为世界范围内的研究热点之一,并在复合增强材料?场发射?分子电子器件和催化剂等众多领域得到了广泛的应用? Niu等首先报道使用催化裂解法生长的直径为8nm的Ts制备了厚度为25.4μm?比表面积为430m2/g的薄膜电极,在38%的H2SO4水溶液中,获得了49～113F/g的质量比容,而且在频率为11Hz时,其相角非常接近-90°,并且具有大于 8kW/g的高功率? E.Frakcowaik等以钴盐为催化剂,二氧化硅为模板催化裂解乙炔制得比表面积为400m2/g 的MWNTs,其比容量达135F/g,而且在高达50Hz的工作频率下,其比容量下降也不大?这说明Ts的比表面 积利用率?功率特性和频率特性都远优于活性炭?碳纳米管的比容与其结构有直接关系? 江奇娜等研究了MWNTs的结构与其容量之间的关系,结果发现比表面积较大?孔容较大和孔径尽量多的分布在30～40nm区域的 Ts会具有更好的电化学容量性能?从Ts的外表来看,管径为30～40nm?管长越短?石墨化程度越低的Ts的容量越大?另外,由于SWNTs通常成束存在,管腔开口率低,形成双电层的有效表面积低,所以MWNTs更适合用做双电层电容器的电极材料?由于Ts的绝大部分孔径都在2nm以上,而2nm以上的孔非常有利于双电层的形成,所以Ts电容器具有非常高的比表面积利用率,但由于Ts的比表面积都很低,一般为100～400m2/g,所以Ts的比容都较低? 提高Ts比容的最直接办法是提高其比表面积,采用高速球磨将Ts打断能在一定程度上提高Ts的比表面积,进而提高其比容?另外,通过化学氧化或电化学氧化的方法在Ts表面产生电活性官能团,利用这些表面官能团在充放电过程中产生的赝电容也可以有效提高Ts的比容?Ts与金属氧化物或导电聚合物相复合,可以制备同时具有双电层电容和法拉第赝电
碳纳米管及其复合材料在储能电池中的应用摘要碳纳米管具有良好的机械性能和导电性、高化学稳定性、大表面积以及独特的一维结构，选择合适的方法制备出碳纳米管复合材料，可以使其各种物理化学性能得到增强，因而在很多领域有着极大的应用前景，尤其是在储能电池中的应用。本文分析了碳纳米管及其复合材料的特点，总结了碳纳米管的储锂机理，对其发展趋势作了展望。 关键词碳纳米管复合材料储能电池应用 Abstract carb on nano tubes(CNTs) are nano meter-sized carb on materials with the characteristics of unique one-dimensional geometric structure large surface area high electrical conductivity，elevated mechanical strength and strong chemical inertn ess. Selecti ng appropriate methods to prepare carb on nano tube composites can enhance physical and chemical properties , and these composites have a great future in many areas especially in energy storage batteries . In this paper, based on the analysis and comparis on of the adva ntages and disadva ntages of carb on nano tube composites the enhan ceme nt mecha ni sms of the CNTs catalysts are in troduced. Afterwardthe lithium ion storage properties are summarized according to the preparation methods of composite materials. Finally, the prospects and challenge for these composite materials are also discussed. Keywords carb on nano tube; composite; en ergy storage batteries; applicati on 1引言 碳纳米管(CNTs)在2004年被人们发现，是一种具有特殊结构的一维量子材料,它 的径向尺寸可达到纳米级，轴向尺寸为微米级，管的两端一般都封口，因此它有很大的强度，同时巨大的长径比有望使其制作成韧性极好的碳纤维。碳纳米管由于其独特的一维纳米形貌被作为锂离子电池负极材料广泛研究，通过对碳纳米管进行剪切，官能化及掺杂等方法进行改性处理，能有效的减少碳纳米管的首次不可逆容量，增加可逆的储锂比容量。此外，碳纳米管的中空结构也成为抑制高容量金属及金属氧化物体积膨胀理想复合基体。本文中，我们研究了碳纳米管的储锂性能，考察了碳纳米管作为锡类复合材料基体，其内部限域空间对高容量金属及金属氧化物的储锂性能促进的具体原因。该研究结果为碳纳米管以及其他具有限域空间的结构在锂离子电池中的应用提供了参考。 2碳纳米管的储锂机理和应用 相比广泛应用的石墨类材料，碳纳米管在锂离子电池负极材料中有其独特的应用优势。首先，碳纳米管的尺寸在纳米级，管内及间隙空间也都处于纳米尺寸级，因而具有纳米材料的小尺寸效应，能有效的增加锂离子在化学电源中的反应活性空间；其次，碳纳米管的比表面积较大，能增加锂离子的反应活性位，并且随着碳纳米管的管径减小其表现出非化学平衡或整数配位数的化合价，储锂的容量增大；第三，碳纳米管具有良好的导
