对微型热电联产装置进行了长期运行试验，采用WhisperGen公司的产品。结果表明，该装置基本上可满足一个三间卧室小楼中4口人的基本能耗需要，包括热水供应、采暖、照明及家用电器使用。若短期电力需求较大，可从市政电网输入电力补充。
目前日本林内公司和松下公司都进行斯特林发动机热电联产机组的开发，松下公司的机组发电功率约为400W。此外，日本新能源产业技术综合开发机构（NEDO）近期开发成功的面向寒冷地区的家用热电联产系统，试验情况良好，短期内有望批量生产。该系统配备有可利用各种燃料发电的斯特林发动机，发电输出功率为841W，发电效率为30％，燃料利用效率为为80％，不仅优于同类斯特林发动机，也优于功率相同的内燃机。若采用更先进的烟气冷凝热回收技术，整机热效率可高达96％左右。
3 家用燃气采暖炉集成斯特林发动机
2008年欧洲市场上出现了以八喜公司为代表的在壁挂式家用燃气采暖炉中配套斯特林发动机的一体化产品，标志着斯特林发动机在家用燃气热电联产装置一种新应用方案成功走向市场。由于欧洲大部分地区夏季相对清凉，具备制冷功能的家用空调装置安装、使用不普遍，所以家用燃气热电联产装置在欧洲基本使用方式是以满足采暖需求决定系统的配置和运行状态，为降低系统购置费用，一般情况下是根据房间采暖需求确定运行状态，发电机运行产生的余热只满足住宅最大热负荷的1/3～1/2，其余采用补燃方式或常规燃气加热方式补充，由于住宅热负荷变化幅度较大，这样的配置方案可以保证发电机的全负荷运行时数较长，使用户支付的购置费用与运行费用之和有效降低。以往家用燃气热电联产装置在系统配置时，需要同时配套燃气采暖炉，热力管路安装和控制系统相容性问题处理需要一定的费用。采用将斯特林发动机直接安装在燃气采暖炉内，从产品安装人员和用户来说，只是原先的燃气采暖炉增加了电力输出功能而已，大大简化了系统配置和安装工作，用户的运行管理工作因此也得到简化。
不过斯特林发动机应用于家用热电联产装置目前尚处于起步阶段，就全球范围而言民用斯特林发动机的设计和制造仍然存在一系列技术问题，这类产品的销售规模不足以内燃机驱动的家用燃气热电联产装置的1/10，短期内大规模应用的条件目前不具备。我国一些大学、研究机构和企业多年来从事斯特林发动机的研究和开发工作，已取得一些阶段性的成果，包括使用燃料驱动和太阳能热驱动的斯特林发动机已经投入试验性运
行。从技术发展的趋势角度，家用燃气斯特林发动机热电联产装置在未来仍然是燃气利用技术发展的重点发展领域。
（供稿：黄逊青）
家用燃气斯特林发动机热电联产装置
1 斯特林发动机原理
斯特林发动机(Stirling Engine)是一种由外部供热使气体在不同温度下作周期性压缩和膨胀的闭式循环往复式发动机，又称热气机，由苏格兰牧师Robert Stirling在十九世纪初发明，所以又称斯特林发动机。相对于内燃机燃料在气缸内燃烧的特点热气机又被称作外燃机。斯特林循环按正向循环工作时可以作热机循环，对外输出功；按逆向循环工作时，可以作热泵循环。其结构型式可以有多种多样，但循环原理基本相同。
斯特林发动机是一种能以多种燃料为能源的闭循环回热式发动机，由于其燃烧过程是在缸外接近于大气压力的状态下连续进行的，所以对燃料品质的要求不高，凡是燃烧温度可达450℃以上的任何种类的燃料都可作为斯特林发动机能源。另外，其燃烧过程也不会产生燃烧爆炸和排气波，气缸压力变化平稳，机组运转平衡，因而机组振动小、噪声低。目前家用燃气热电联产机组中配套的斯特林发动机的热工转换效率约为17～30％，而斯特林发动机的理论循环效率等于卡诺效率，从这个角度来说，提高斯特林发动机效率的潜力是比较大的。此外，斯特林发动机等外燃机还具备一个突出的优点，就是输出功率和效率不受海拔高度影响，非常适合于高海拔地区使用。
虽然外燃机有多种类型，不过目前采用外燃机的家用热电联产装置，基本上是配套斯特林发动机。用于家用热电联产装置的斯特林发动机通常是采用密闭型结构，维护工作量小，原则上在使用期内免维修；由于余热回收过程较为简便，热电联产运行效率高；而且外燃机可以燃烧各种可燃气体，如：天然气、沼气、石油气、氢气、煤气等，也可燃烧柴油、液化石油气等液体燃料，还可以燃烧木材，以及利用太阳能等。
在瑞典，生物质燃料直燃发电技术已经基本成熟并得到规模化商业应用，斯特林发动机发电技术处于技术开发和产业化示范阶段，是目前生物质能源利用方面的重点研发技术。而斯特林发动机另一个重要的应用领域是作为太阳能热发电的动力转换装置。
2 家用热电联产装置
新西兰WhisperGen公司的家用热电联产机组是市场上较有代表性的产品。法国国营煤气公司研究部已经在其试验大楼中
科技前沿
斯特林发动机发明时间是1816年，由于当时工业不发达，技术水平较低，未能应用于工程实践。近年来由于世界范围的能源和环境污染问题，斯特林发动机又重新引起人们的重视。
自制简易斯特林发动机 吉林省松原市前郭县教师进修学校刘文白 斯特林发动机，又称作外燃式发动机。与传统的蒸汽机和内燃机相比，它没有复杂的配气系统，能使用各种能源。它的工作介质（一般就是空气）在封闭的气缸内往复流动，既不象蒸汽机那样需要高压水蒸汽和消耗水，也不象内燃机那样爆炸燃烧，因此制作容易，成本低廉，安全环保，作为热机教学的辅助教具是很合适的。 制成的简易斯特林发动机实物图如图一，工作原理请参看图二和图三。 图1 实物图
图2 斯特林发动机剖面图 ①热置换气缸②热置换活塞③动力气缸④动力活塞⑤支架⑥曲轴⑦飞轮 图3 斯特林发动机工作过程
材料和工具： 铁制八宝粥易拉罐3个。自行车辐条3根，要求辐条帽能在辐条杆上自由滑动。空牙膏管一个。废旧的光盘3张。气球一个。有韧性的泡沫塑料一块（如拖鞋底）。大头针一个，直径2毫米铁丝20厘米。透明胶布。废圆珠笔管。 使用的工具为钳子，剪刀，电烙铁和焊锡（也可以使用二合一强力胶），锥子或钻，直尺，圆规。 制作方法： 本设计使用的是八宝粥罐易拉罐，因为它的开口是一个大圆形，而饮料易拉罐的开口较小，需要扩口。文中所给尺寸没有严格要求，并尽量说明设计原理，以便读者可以用其它容器自行设计制作。 一、加工支架易拉罐 取一个易拉罐，在距罐口2厘米处左右对称地钻两个孔，孔的直径略大于自行车辐条的直径。这两个孔是曲轴主轴（参见图1图2图5）运转孔。 在此易拉罐的底部正中钻一个孔，插入自行车辐条帽。为了保证辐条帽的螺孔和易拉罐的轴心同心，在易拉罐塑料盖的中心扎一个小孔，盖在罐口。用一根辐条穿过辐条帽，再从塑料盖的小孔伸出，用电烙铁将辐条帽和罐底焊在一起。见图4。此孔是热置换活塞杆滑道。 图4 支架易拉罐底部图
斯特林发动机原理图解 如图1 把橡皮绑在容器口上，我们能容易瞭解到受热时橡皮会膨胀(图2)，冷却时橡皮会缩收(图3)，这是加热时，内部气体压力作用在橡皮上(图2)，当然人的眼睛是无法看到气体压力的。 A2移气器 如果我们放入一个移气器(Displacer)到容器内(图4)，而这个移气器的直径比容器的内径小一些，当移气器自由上下移动时，即可以把容器内的气体挤下或挤上。这个时候，如果我们在容器底端加热，而在容器上端冷却，使上下两端具有足够的温差，即可看见此时橡皮会不断膨胀及收缩。其原理如下： 当移气器上移，容器内的气体被挤至容器底端，此时由於容器底端加热，因此气体受热，压力变大，此压力经由活塞与容器间的空隙传到橡皮，使得橡皮会膨胀(图5)。 相反的，若施以适当的力量把移气器下移，则容器内的气体被挤至容器上端，此时由於容器上端為冷却区，因此气体被冷却，使气体温度降低，压力变小，而使得橡皮会缩收(图5)。 如此，不断使移气器自由上下移动，即可看见此时橡皮会不断膨胀及收缩。 由此，可知移气器的功用主要在於移动气体，使气体在冷热两端之间来回流动。国立成功大学航太系郑金祥教授把 Displacer 命名為”移气器”，实在更為贴切，也比较不容易混淆，比较不会使人误以為它的作用跟输出功率的动力活塞一样。
A3 曲柄机构 要让移气器上下移动，只要将移气器与一曲轴连结(图6) 。当曲轴旋转时，移气器就会被带上及带下。将移气器与曲轴连结完毕之后，在容器底端加热上端冷却，只要用手转动曲轴，使得移气器移上及移下，此时橡皮便会重复膨胀及收缩(图7)。 A4 动力活塞 橡皮的膨胀及收缩运动，可以转换為动力输出，此时，橡皮的作用即如同一动力活塞。我们可以另加一根连桿接到上述的曲轴上，便可将橡皮的膨胀及收缩运动转换為曲轴的旋转运动。连接到移气器的曲轴部位与连接到动力活塞的曲轴部位必须呈固定的角度差，一般是90度(图8,9)。橡皮的膨胀及缩收所產生的曲轴的旋转运动提供了移气器上下移动的力量，多餘的力量则可以输出。必须注意的是，移气器本身不会动，而是被曲轴带动，动力来源是动力活塞。

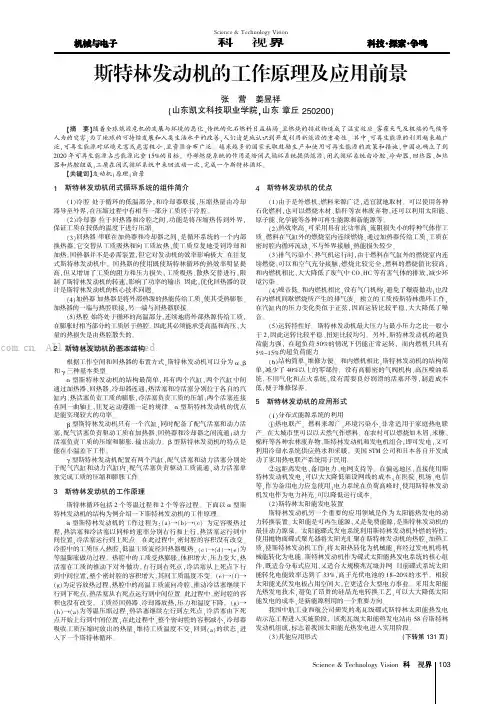

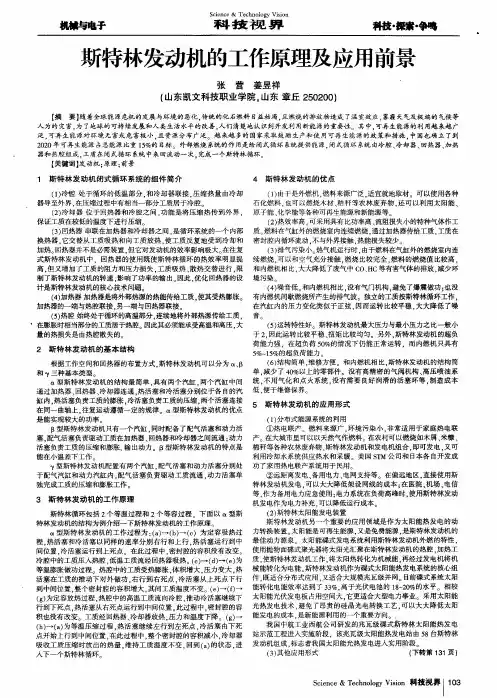

斯特林发动机的工作原理及应用前景 【摘要】随着全球能源危机的发展与环境的恶化，传统的化石燃料日益枯竭，且燃烧的排放物造成了温室效应、雾霾天气及极端的气候等人为的灾害，为了地球的可持续发展和人类生活水平的改善，人们清楚地认识到开发利用新能源的重要性。其中，可再生能源的利用越来越广泛，可再生能源对环境无害或危害极小，且资源分布广泛。越来越多的国家采取鼓励生产和使用可再生能源的政策和措施，中国也确立了到2020年可再生能源占总能源比重15%的目标。外部燃烧系统的作用是给闭式循环系统提供能源，闭式循环系统由冷腔、冷却器、回热器、加热器和热腔组成，工质在闭式循环系统中来回流动一次，完成一个斯特林循环。 【关键词】发动机；原理；前景 1 斯特林发动机闭式循环系统的组件简介 （1）冷腔处于循环的低温部分，和冷却器联接，压缩热量由冷却器导至外界，在压缩过程中有相当一部分工质居于冷腔。 （2）冷却器位于回热器和冷腔之间，功能是将压缩热传到外界，保证工质在较低的温度下进行压缩。 （3）回热器串联在加热器和冷却器之间，是循环系统的一个内部换热器，它交替从工质吸热和向工质放热，使工质反复地受到冷却和加热。回热器并不是必需装置，但它对发动机的效率影响极大。在往复式斯特林发动机中，回热器的使用既使斯特林循环的热效率明显提高，但又增加了工质的阻力和压力损失，工质吸热、散热交替进行，限制了斯特林发动机的转速，影响了功率的输出。因此，优化回热器的设计是斯特林发动机的核心技术问题。 （4）加热器加热器是将外部热源的热能传给工质，使其受热膨胀。加热器的一端与热腔联接，另一端与回热器联接。 （5）热腔始终处于循环的高温部分，连续地将外部热源传给工质，在膨胀时相当部分的工质居于热腔。因此其必须能承受高温和高压，大量的热损失是由热腔散失的。 2 斯特林发动机的基本结构 根据工作空间和回热器的布置方式，斯特林发动机可以分为α、β和γ三种基本类型。 α型斯特林发动机的结构最简单，具有两个汽缸，两个汽缸中间通过加热器、回热器、冷却器连通，热活塞和冷活塞分别位于各自的汽缸内，热活塞负责工质
制作热声效应斯特林引擎 十九世纪的吹玻璃工人，偶尔会听到被加热的玻璃管自然发出神秘的单音，这令人费解的声音其实是热机的另一种输出形式。一般的引擎以转动的形式输出能量;声音也具有能量，只不过以空气作为传递的媒介。 热声效应的原理 空气振动形成声音，声音发生时，为方便讨论，将传播声音的空气分成无数小块空气，应用牛顿力学来分析空气振动的情形，会得到声音的波动方程式，此方程式的解显示：声音传播时，各个小块空气都会发生膨胀收缩和位移。如果小块空气被压缩后，再被加热膨胀，对周围空气作较大的正功;之后这小块空气又先被冷却，再被压缩，作较小的负功 (周围空气对这小块空气作较小的功) 。虽然这小块空气并非对活塞或涡轮作功，而是对周围空气作功，事实上也完成了工作流体加热后膨胀，冷却后被压缩的热机循环，把热能转换成声音振动的能量，增加声音的强度，此即所谓“热声效应”。 凡是利用工作流体在冷、热区间移动，执行压缩的工作流体经加热而膨胀作正功，膨胀后先冷却再压缩作负功的热机循环，这样的机构都被归类为斯特林引擎。利用热声效应把热能转换成机械能的装置，也就称为热声效应斯特林引擎(thermoacoustics stirling heat engine) ，热声效应斯特林引擎大致可分为驻波(standing wave)和行波(traveling wave)两种。 驻波型斯特林引擎的作功原理 驻波型斯特林引擎，基本上是一端闭口，一端开口的管状共振腔，在共振腔内近闭口端装有热片堆(stack)，热片堆中有许多平行共振腔轴向的密集穿孔。热片堆在靠近闭端温度较高，另一端温度较低，于是延共振腔轴向的温度梯度(temperature gradient)相当大。 当驻波发生时，热堆片穿孔中的各小块空气(工作流体)向闭口端位移，而被压缩，同时移向热片堆较高温处，该小块空气在热穿透深度(thermal penetration depth)以内的部分，会被热片堆加热，使得温度升高，随即膨胀对周围空气做较大的正功，驻波的能量于是加大，小块空气也随着膨胀，同时移至热片堆的冷端，当能量增加的驻波再度压缩这小块空气时，此小块空气已先被较低温的热片堆冷却，只消耗较少的声波能量即可被压缩。于是，热能便不断地变成驻波的能量。 动手做驻波型斯特林引擎 本文介绍一种驻波型热声效应斯特林引擎的制作方法，所需材料都是一般实验室常见的东西：
