随着我国电网改造的深入，大量的架空线被电力电缆取代。电力电缆跟架空线不同，它被埋在地下，运行维护较困难，正确使用电缆，是降低工程投资，保证安全可靠供电的重要条件。在城市配电网络中，应用最广的是10 kV的电力电缆，一般是使用交联聚乙烯铠装三芯电缆，这种电缆金属护套一般只需直接接地即可。而单芯电缆金属护套的接地和三芯电缆不同。现从单芯电缆使用过程中经常被忽略的金属护套的感应电动势，现分析一起变电所单芯电力电缆金属护套错误接地引起的故障，并介绍实用的接地措施。
1 单芯电缆金属护套过电压和环流的产生
单芯电力电缆的导体中通过交流电流时，其周围产生的磁场会与金属护套交链，在金属护套上会产生感应电动势。感应电动势的大小与导体中的电流大小、电缆的排列和电缆长度有关。对三相等边三角形排列的电缆，如果将金属护套两端直接接地，就会在金属护套中形成环流，环流的大小与电缆相应的长度，导体中电流大小有关。出于经济安全考虑，在一些电缆不长，导体中电流不大的场合，环流很小，对电缆载流量影响也不大，是可以将金属护套的两端直接接地的。
如果仅将电缆的金属护套一端直接接地，在正常运行时，电缆的金属护套另一端感应电压应不超过50 V（或有安全措施时不超过100 V），否则应划分适当的单元设置绝缘接头。在发生短路故障时，导体中有很大的电流，可能会在金属护套上产生很高的过电压，危及护层绝缘，因此在电缆线路单相接地时，在电缆的未接地端，应加装过电压保护器接地。
2 单芯电缆金属护套的连接与接地
为了解决电缆金属护套两端同时接地存在环流，和一端直接接地，在另一端会出现过电压矛盾的问题，电缆金属护套应针对电缆长度和导体中电流大小采取不同的接地形式。
电缆线路不长时，电缆金属护套应在线路一端直接接地，另一端经过电压保护器接地，如图1所示。电缆越长，电缆非直接接地端产生的感应电压越高，为保证人身安全，电缆在正常运行时，非直接接地端感应电压应限制在50 V以内，在短路等故障情况下，金属护套绝缘的冲击耐压和过电压保护器在冲击电流作用下的残压，配合系数不小于1.4。因此，一端直接接地的接线方式适用的电缆不能太长。
电缆金属护套中间直接接地、两端经过电压保护器接地，是一端直接接地的引伸，可以把一端直接接地电缆的最大长度增加一倍，接线方式和原理与一端直接接地一样。
电缆线路很长时，即使采用金属护套中间接地，也会有很高的感应电压。这时，可以采用金属护套交叉互联。如图2所示。
如果三相电流对称，那么电缆末端金属护套感应电压就是零，可以直接将其接地，而不会在金属护套中出现环流。感应电压最高的地方出现在绝缘接头处，因此在此处应装设过电压保护器，同样，在短路等故障情况下，金属护套绝缘的冲击耐压和过电压保护器在冲击电流作用下的残压配合系数不小于1.4。如果把这样一个交叉互联接地，看作是一个单元，由于该单元金属护套是两端直接接地，所以任何长度的电缆，都可以分成若干个单元，理论上这种接线方式适用于各种长度的电缆。
以上两种方式都需要装过电压保护器，因此会增加运行维护工作。如果电缆线路很短，传输容量有较大的裕度，金属护套上的感应电压极小，可以采用金属护套两端直接接地。金属护套中的环流很小，造成的损耗不显著，对电缆载流量影响不大，运行维护工作较少。
3 接地方式的实施和运行效果
浙江余杭供电局110 kV闲林变电站#2主变35 kV电缆，电缆单相长度80 m，电缆一端接于110 kV闲林变电站#2主变35 kV侧、另一端接于#2主变电站35 kV断路器侧，分相敷设于沟体中。该电缆金属护层为钢丝铠装结构，与铜屏蔽同时在电缆两端直接接地。电缆投运于2003年1月。2006年6月13日，110 kV闲林变电站＃2主变35 kV电缆A相，靠近主变侧屏蔽线发热达到73 ℃，其余两相为34 ℃，靠近35 kV断路器侧C相屏蔽线发热达71 ℃，其余两相32 ℃。检修人员对该电缆屏蔽线进行了仔细检查，未发现异常情况，初步怀疑为电缆两端的钢丝铠装护层与电缆内部铜屏蔽、以及主接地线之间接触不良，金属护层中感应电流遇到高电阻后引起发热所致。检修人员将接头处加强接触，并增加引下的铜接地线，投入运行后发现，电缆靠主变压器侧屏蔽线A相97 ℃，B相64 ℃，C相110 ℃。超过电缆允许最高运行温度，被迫将该主变压器停运。
从故障过程来看，电缆发热主要是由于金属护套感应电压形成的环流引起的。该电缆线路虽然较短，但是工作电流较大，正常情况达到300 A左右。所以采取两端直接接地的方式是不妥当的，金属护套中的环流会引起电缆发热，由于在接头处电阻较大，所以在发热较严重，温升较大。故障处理方式也不妥当，接头处加强接触，减少了整个回路的电阻，增大了回路的电流，所以屏蔽线发热，不但不降温反而温度有所上升。
经过分析，检修人员再次进行缺陷处理，将该电缆原先的两端屏蔽线直接接地方式，改为仅靠主变侧单端屏蔽线直接接地，对靠近35 kV断路器侧的屏蔽线采取保持一定距离，分层截断后，进行绝缘带包扎的处理方式，6月15日2时20分闲林变电站2#主变再次投入运行。经测量，金属护套无发热现象，正常运行时的感应电压也在正常范围内。
故障的处理方式虽然解决了发热故障，但是为以后的安全运行带来了隐患，在故障情况下，可能在未直接接地端感应出很高的过电压，危及金属护套的绝缘。鉴于此，随后安排停电，加装了过电压保护器。即采取了一端直接接地，另外一端经过电压保护器接地的接地方式。该电缆运行至今，没有发现异常。
电缆金属护套的接地直接影响电缆运行，金属护套采取合适的联接和接地方式，不仅可以提高电缆载流量，降低工程造价，而且对今后设备的运行维护都是非常重要，因此在电缆线路

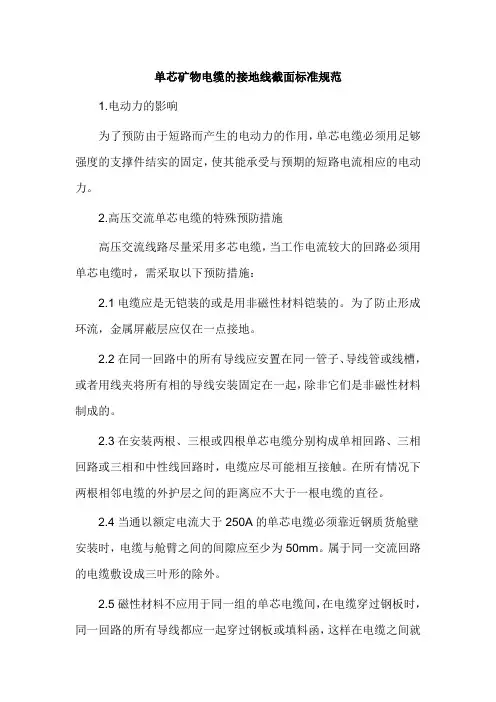

设计施工中，应特别注意金属护套的接地。此外，对于单芯电缆，为减少涡流，不应采用未经磁化处理的金属铠装护层。110 kV闲林变电站＃2主变35 kV电缆选用钢丝铠装是不恰当的，通过改正为金属护套的接地方式，电缆发热量已经控制在允许的范围内，所以未对电缆本身进行更换。

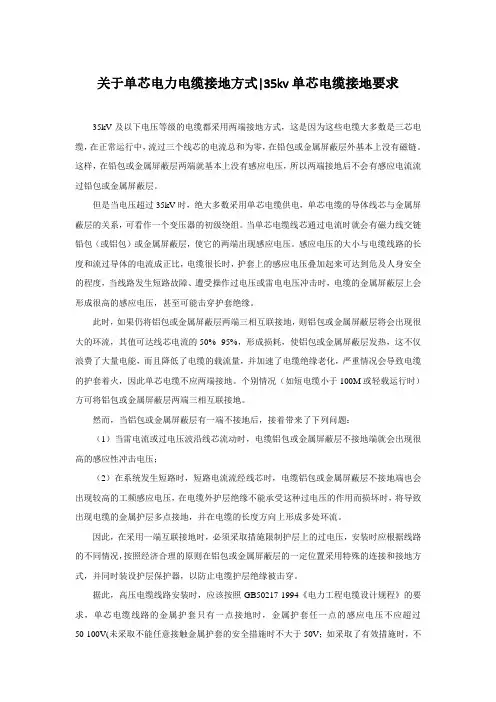

电力安全规程规定：电气设备非带电的金属外壳都要接地，因此电缆的铝包或金属屏蔽层都要接地。通常35kV及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，这样，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。但是当电压超过35kV时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%--95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速了电缆绝缘老化，因此单芯电缆不应两端接地。[个别情况（如短电缆或轻载运行时）方可将铝包或金属屏蔽层两端三相互联接地。]
然而，当铝包或金属屏蔽层有一端不接地后，接着带来了下列问题：当雷电流或过电压波沿线芯流动时，电缆铝包或金属屏蔽层不接地端会出现很高的冲击电压；在系统发生短路时，短路电流流经线芯时，电缆铝包或金属屏蔽层不接地端也会出现较高的工频感应电压，在电缆外护层绝缘不能承受这种过电压的作用而损坏时，将导致出现多点接地，形成环流。因此，在采用一端互联接地时，必须采取措施限制护层上的过电压，安装时应根据线路的不同情况，按照经济合理的原则在铝包或金属屏蔽层的一定位置采用特殊的连接和接地方式，并同时装设护层保护器，以防止电缆护层绝缘被击穿。
据此，高压电缆线路安装时，应该按照GB50217-1994《电力工程电缆设计规程》的要求，单芯电缆线路的金属护套只有一点接地时，金属护套任一点的感应电压不应超过50-100V(未采取不能任意接触金属护套的安全措施时不大于50V；如采取了有效措施时，不得大于100V),并应对地绝缘。如果大于此规定电压时，应采取金属护套分段绝缘或绝缘后连接成交*互联的接线。为了减小单芯电缆线路对邻近辅助电缆及通信电缆的感应电压，应尽量采用交*互联接线。对于电缆长度不长的情况下，可采用单点接地的方式。为保护电缆护层绝缘，在不接地的一端应加装护层保护器。

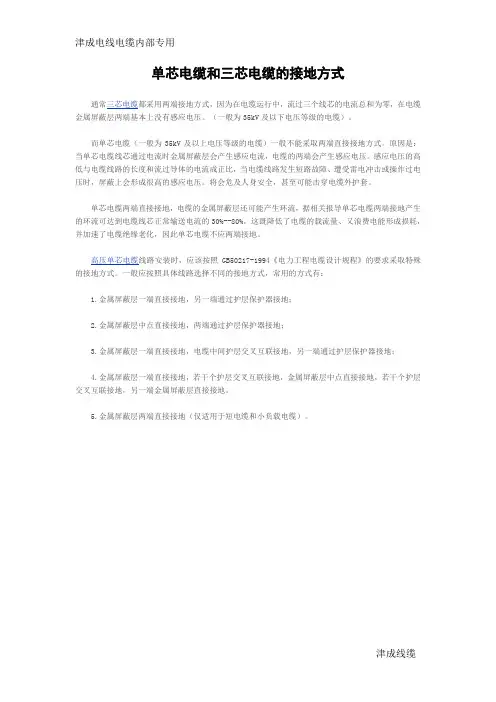

由此可见，高压电缆线路的接地方式有下列几种：
1.护层一端直接接地，另一端通过护层保护接地----可采用方式；
2.护层中点直接接地，两端屏蔽通过护层保护接地---常用方式；
3.护层交*互联----常用方式；
4.电缆换位，金属护套交*互联---效果最好的接地方式；
5.护套两端接地---不常用，仅适用于极短电缆和小负载电缆线路。
中低压电缆附件产品有哪些主要种类？
中低压电缆附件目前使用得比较多的产品种类主要有热收缩附件、预制式附件、冷缩式附件。它们分别有以下特点：
（1) 热收缩附件
所用材料一般为以聚乙烯、乙烯-醋酸乙烯（EVA）及乙丙橡胶等多种材料组分的共混物组成。
该类产品主要采用应力管处理电应力集中问题。亦即采用参数控制法缓解电场应力集中。主要优点是轻便、安装容易、性能尚好。价格便宜。
应力管是一种体积电阻率适中（1010-1012Ω?cm），介电常数较大（20--25）的特殊电性参数的热收缩管，利用电气参数强迫电缆绝缘屏蔽断口处的应力疏散成沿应力管较均匀的分布。这一技术只能用于35kV及以下电缆附件中。因为电压等级高时应力管将发热而不能可*工作。
其使用中关键技术问题是：
要保证应力管的电性参数必须达到上述标准规定值方能可*工作。
另外要注意用硅脂填充电缆绝缘半导电层断口出的气隙以排除气体，达到减小局部放电的目的。
交联电缆因内应力处理不良时在运行中会发生较大收缩，因而在安装附件时注意应力管与绝缘屏蔽搭盖不少于20mm，以防收缩时应力管与绝缘屏蔽脱离。
热收缩附件因弹性较小，运行中热胀冷缩时可能使界面产生气隙，因此密封技术很重要，以防止潮气浸入。
（2) 预制式附件
所用材料一般为硅橡胶或乙丙橡胶。
主要采用几何结构法即应力锥来处理应力集中问题。
其主要优点是材料性能优良，安装更简便快捷，无需加热即可安装，弹性好，使得界面性能得到较大改善。是近年来中低压以及高压电缆采用的主要形式。
存在的不足在于对电缆的绝缘层外径尺寸要求高，通常的过盈量在2-5mm（即电缆绝缘外径要大于电缆附件的内孔直径2-5mm），过盈量过小，电缆附件将出现故障；过盈量过大，电缆附件安装非常困难。特别在中间接头上问题突出，安装既不方便，又常常成为故障点。
此外价格较贵。
其使用中关键技术问题是：
附件的尺寸与待安装的电缆的尺寸配合要符合规定的要求。
另外也需采用硅脂润滑界面，以便于安装,同时填充界面的气隙。
预制附件一般*自身橡胶弹力可以具有一定密封作用，有时可采用密封胶及弹性夹具增强密封。
3) 冷缩式附件
所用材料一般为硅橡胶或乙丙橡胶。
冷缩式附件一般采用几何结构法与参数控制法来处理电应力集中问题。几何结构法即采用应力锥缓解电场集中分布的方式要优于参数控制法的产品.
与预制式附件一样，材料性能优良、无需加热即可安装、弹性好，使得界面性能得到较大改善，与预制式附件相比，它的优势在如安装更为方便，只需在正确位置上抽出电缆附件内衬芯管即可安装完工。所使用的材料从机械强度上说比预制式附件更好，对电缆的绝缘层外径尺寸要求也不是很高，只要电缆附件的内径小于电缆绝缘外径2mm就完全能够满足要求。因此冷缩式附件已成为中低压以及高压电缆采用的主要形式。
其最大特点是安装工艺更方便快捷，安装到位后，其工作性能与预制式附件一样。
价格与预制式附件相当，比热收缩附件略高，是性价比最合理的产品。
其使用中关键技术问题与预制式附件相同
另外，冷缩式附件产品从扩张状况还可分为工厂扩张式和现场扩张式两种，一般35kV 及以下电压等级的冷缩式附件多采用工厂扩张式，其有效安装期在6个月内，最长安装期限不得超过两年，否则电缆附件的使用寿命将受到影响。66kV及以上电压等级的冷缩式附件则多为现场扩张式，安装期限不受限制，但需采用专用工具进行安装，专用工具一般附件制
造厂均能提供，安装十分方便，安装质量可*。
在制作10KV电缆头（端头和接头）时，为什么在电缆端部将主绝缘层削“铅笔头”形状？不削会有什么害处？----镇海鲍先生问
答：在制作终端头时，可以不削铅笔头。但是，如电缆绝缘端部与接线金具之间需包绕密封带时，为保证密封效果，通常将绝缘端部削成锥体，以保证包绕的密封带与绝缘能很好的粘合。
在制作中间接头时，如果所装接头为预制型结构（含预制接头、冷缩接头），绝缘端部不要削成锥体，因为这种类型的接头，在接头内部中间部分都有一根屏蔽管，该屏蔽管的长度只比铜或铝连接管稍长，如电缆绝缘削成锥体，锥体的根部将离开屏蔽管，连接管部分的空隙将不会被屏蔽，从而影响到接头的性能，造成接头在中部击穿。如果所装接头为热缩型或绕包型结构时，绝缘端部必须削成锥体，即制成反应力锥，同时必须将锥面用砂带抛光，因为锥面的长度远大于绝缘端部直角边的长度，故而沿着锥面的切向场强远小于绝缘直角边的切向场强，沿锥面击穿的可能性大大降低，从而提高了接头的性能。
电缆附件中应力管和应力疏散胶主要用于缓和分散电应力的作用，能否介绍一下应力管和应力疏散胶的材质构成，应力管和应力疏散胶中是否含有半导体成分？----镇海鲍先生问
答：应力管和应力疏散胶的材质构成都是由多种高分子材料共混或共聚而成，一般基材是极性高分子，再加入高介电常数的填料等等。应力管和应力疏散胶中是否含有半导体成分这就要看生产厂家的材料配方了，有可能有，也可能没有。
