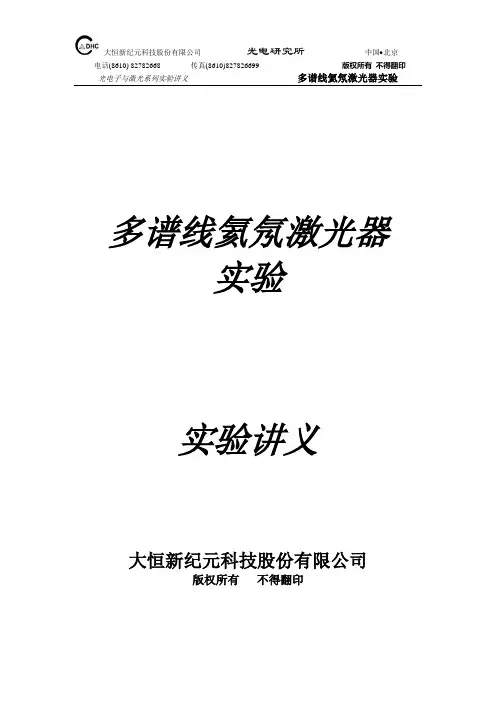

专业实验 实验四 氦氖多谱线激光器实验讲义(1)

多谱线氦氖激光器

实验

实验讲义

大恒新纪元科技股份有限公司

版权所有不得翻印

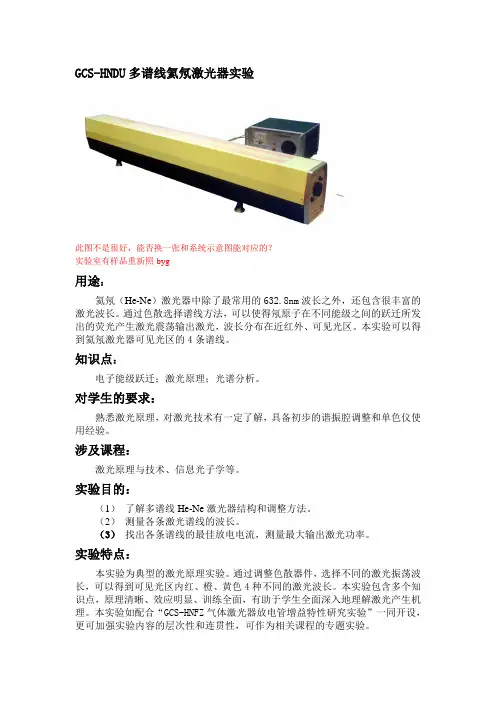

多谱线氦氖激光器

在增益管长为1m的外腔式He-Ne激光器中，用腔内插入色散棱镜选择谱线的方法，在可见光区分别使氖原子的九条谱线产生激光振荡。实验要求掌握He-Ne多谱线激光线器的工作原理及腔型结构的特点；学习外腔式激光器及腔内带棱镜激光器的调节方法；测量各条激光谱线的波长；找出各条谱线的最佳放电电流及测量最大输出功率。

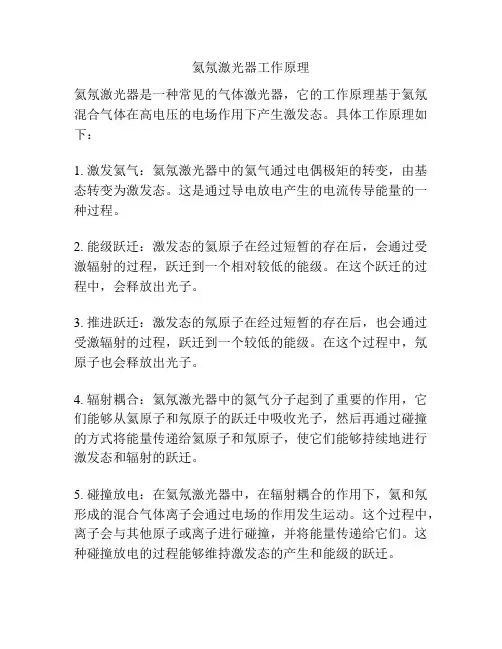

一、实验原理

一台激光器除激励电流外主要由两部分组成，一是增益介质；二是谐振腔。对He-Ne激光器而言增益介质就是在两端封有布儒斯特窗的毛细管内按一定的气压充以适当比例的氦氖气体，当氦氖混合气体被电流激励时，与某些谱线对应的上下能级的粒子数发生反转，使介质具有增益。介质增益与毛细管长度、内径粗细、两种气体的比例、总气压以及放电电流等因素有关。对谐振腔而言腔长要满足频率的驻波条件，谐振腔镜的曲率半径要满足腔的稳定条件。总之腔的损耗必须小于介质的增益，才能建立激光振荡。由于介质的增益具有饱和特性，增益随激光强度增加而减小。初始建立激光振荡时增益大于损耗，随着激光的增强而增益逐渐减小直到增益等于损耗时才有持续稳定的振荡。稳定振荡时的增益叫阈值增益，初始的增益叫小信号增益。小信号增益与阈值增益之差越大，腔内的激光强度越强，对小信号增益很低的激光谱线是否能获得激光振荡，关键在于谐振腔的损耗能降低到什么程度。

1、在可见光区激光谱线的小信号增益系数

在氦氖混合气体的增益管中氖原子的3S2能级对2P i（2P i是2P1，2P2，…，2P8，2P10九个能级的简称，3S2-2P9的跃迁是违禁的）九个能级之间能够产生粒子数反转，使介质具有增益，九条谱线的小信号增益系数G0如表1所示。

测量时各谱线的放电电流值不相同；表中相对增益系数是用用光谱相对强度研究氦氖放电管的增益特性的装置测得的，各谱线的放电电流相同。

表1 He-Ne 3S2-2P i谱线的小信号增益系数

2、谐振腔的稳定条件

激光器的谐振腔是由两块相距为L ，曲率半径分别为球面的反射镜组成。要使腔内近轴传播的光线多次来回反射不会逸出腔外，腔镜的曲率半径级腔长必须满足

111021

?-

对平凹腔来说，若R 2＝∞，稳定条件为0<(1-L /R 1)<1，则凹面镜的曲率半径必须大于腔长。对于对称腔，R 1＝R 2＝R ，稳定条件为(1-L /R )2<1，则反射镜的曲率半径必须大于腔长的一半。由于相对小的曲率半径对应相对大的发射角，通常反射镜的曲率半径选择2～5倍腔长。

3、激光振荡条件

建立激光振荡必须满足光在增益介质中来回运行一次得到的增益足以

补偿运行中的损耗，用公式表示为

12exp 21=-a a G L r r α （2）

式中r 1和r 2分别为谐振腔两镜片上的反射率，L a 为增益介质长度，G 为建立稳定激光时介质单位长度的增益，叫阈值增益系数。a a 为增益介质内的损耗，

包括衍射损耗。两镜片总的反射率r 与投射率t 及吸收散射损耗a s 的关系有

s t r α--=1

（3） 4、谐振腔反射镜

谐振腔反射镜镀有多层光学介质膜。实验使用反射率高达99.9％。而损

耗小于0.1％的高质量介质膜，使低增益激光谱线实现振荡成为可能。介质膜反射率带宽（即波长范围）通常为1000

A 左右，实验中涉及的九条激光谱线覆盖的波长范围约2000 A ，需使用两种或三种不同波长范围的反射膜片。

5、腔内棱镜

在谐振腔中插入色散棱镜P ，如图1所示。由于棱镜分光作用，对不同

波长其偏向角不同，谐振腔只能对其中一条谱线满足振荡条件，而其它波长由于偏离谐振腔光轴，损耗大于增益不能起振。若要改变振荡谱线，需把棱镜和谐振腔调准到使该谱线满足振荡条件的位置。棱镜调谐波长的方式基本上有两种，一种是棱镜的入射角不变，不同波长对应不同出射角，调谐波长时，棱镜保持不动，只改变谐振腔反射镜的方位，使相应波长的光束沿原路返回实现振荡。另一种是棱镜出射角不变，反射镜相对棱镜不动，当改变波长时，使棱镜和反射相对入射光做整体转动。后一种也可采用半棱镜结构，在半棱镜的出射面上镀有全反射介质膜，取代谐振腔反射镜。用半棱镜优点是调节元件损耗小，缺点是棱镜的角色散和角分辨减小了一半。本实验采用第二种方式的全棱镜结构。

图1 色散棱镜的作用

（1） 关于棱镜材料与加工

在可见光波段He-Ne 激光谱线的增益是很小的，每厘米约为10-3～10-5

量级。在谐振腔内插入色散棱镜必然会增加腔内损耗，因此在选择棱镜材料和加工时要尽可能减少损耗。棱镜材料要求透明度高，色散大，熔石英的透明度很好，在可见光区每厘米长度的吸收率小于0.001，但色散不理想，可用在增益小而谱线间隔相对大的短波长区。重火石玻璃在可见光区吸收比熔石英大好几倍，但色散也比熔石英大几倍，可用在6328

A 附近谱线间隔密集而增益系数相对大的光谱区。棱镜表面加工光洁度在顶角A 附件要求达到I 级。

（2） 棱镜顶角的设计

为了减少光束在棱镜界面上的反射损耗，光束在棱镜界面上的入射角应

是布儒斯特角θb ，同样从棱镜出射的光束也是布儒斯特角，如图2所示。从图中光线的几何关系可知棱镜顶角A 应满足

01arctan 22n A b ='=θ （5） 式中b

θ'为棱镜材料内的布儒斯特角，n 0为棱镜所用波段中心波长的折射率。实验中提供了两块棱镜供选用，一块为熔石英，棱镜顶角为A ＝68o55′，另一块为重火石玻璃，棱镜顶角为A ＝61o52′，中心波长均为6328 A ，各种波长都以6328 A 的布儒斯特角θ

b ,633为出射角，各种波长相应的入射角θλ可用

下式求得：

???????????????????? ??-=633,sin 1arcsin sin arcsin b n A n θθλλλ （6） 式中n λ表示相应波长的折射率，其数值是根据文献【2】给出的特征波长折射率，用内插法求得。两块棱镜的数据分别由表2和表3给出。

图2 棱镜光路

表2 重火石玻璃棱镜激光波长与入射角的关系（A＝61o52′）

表3 熔石英棱镜激光波长与入射角关系（A＝68o55′）

二、实验装置

实验装置如图3所示，图中Las是氦氖气体放电管，增益区长1m，氦氖比例为5:1，总气压为250Pa，内径2.5mm，放电管两端封窗为熔石英材料。

图3 实验装置示意

P为色散棱镜，SP为棱镜转台，转台的最小分度为1′。

M1，M2，M3为谐振腔反射镜，分别装在两个调节自由度的镜架上。如图4所示，图中M表示装在镜架上的反射镜，a，b为把镜架支撑在基座上的弹簧螺丝，A，B，C为镜架微调螺丝，一般不调C，调节A钮时镜片M以CB连线为水平轴作微小转动，调B钮时M以CA为垂直轴作微小转动。

图4 反射镜调节架

M1，M2组成辅助腔，M1为凹面全反射镜，曲率半径一般选择2～3m，M2为平面镜，反射率要求不严格，一般大于97％。首先在M1和M2之间调

出6328

A激光，为调整棱镜P和反射镜M3提供准直光线。

M1和M3构成带棱镜的可调谐波长的谐振腔。M3的曲率半径一般选择3m 以上。反射率取决于谱线增益及对输出功率的要求，反射率大于99.7％的镜

片，适用于波长大于6118 A 的谱线，对波长最短的三条谱线，反射率要求达到99.9％，尤其是5433 A 谱线增益最低，对调节精度的要求也是最高的。

W 表示激光功率计，最小量程10μW ，最大量程50mW 。

WDG 表示WDG-30型光栅单色仪，用来鉴别激光波长。波长精度为1 A ，入缝处用毛玻璃减光，出缝处可用目镜直接观测。

三、 实验内容及要求

1、谐振腔的调整

（1） 谐振腔的调整偏差

谐振腔的调整要使腔的光轴与放电毛细管的管轴基本重合，其偏差直接

影响激光功率的大小。为了便于分析，把谐振腔的调整偏差分解为平行度偏差δ1和垂直度偏差δ2两部分。以对称腔为例，腔镜M 1，M 2的曲率中心，其连线为谐振腔的光轴，光轴相对管轴的距离为r ，假设允许的最大偏差r m 为毛细管直径D 的1/10，则平行度偏差δ1可用M 1或M 2镜的偏斜角表示

1110-?==

R D R r m δ （7） 腔镜的曲率半径R 越大，允许的平行度偏差越小，对调节的精度要求越高。

图5 平行度偏差示意

图6 垂直度偏差示意

图6给出垂直度δ2的示意，镜M 1，M 2的曲率中心分别为21

,C C ''，分布在管轴的两侧，位移量为r ′，新的光轴为21

C C ''连线，这时M 1与M 2是相互平行的，只是光轴与管轴有一交角，假设毛细管长等于腔长L ，光轴允许的最大偏差在镜片上用r m 表示，由图中几何关系可知。

2

/2/L R r L r m m -'= （8） 谐振腔垂直度偏差δ2可用镜片的偏角θ表示

R r m

/2'==θδ （9） 用（8）式中的m

r '代入（9）式得 ??

? ??-=??? ??-=121212L R L R R r m δδ （10） （10）式表明当腔镜的曲率半径比腔长大时，允许的垂直度偏差比平行度偏差大。如果腔镜的调节感量（或精度）比允许的垂直度偏差小，当激光器调

出激光后，还可以经过精心的调节使垂直度偏差减小，从而使激光功率增强。

（2） 直腔激光器的调节方法

直腔指腔内没有插入色散棱镜的激光腔（如图7(a)所示），调节时用到一

种叫光靶的调整工具。光靶的结构是一个带手柄的平面光屏，在屏的中部刻有十字线并有小灯照明，十字线的中心开有直径约为0.8mm 的小孔。调整时让刻有十字线的一面对着激光器的一端，让眼睛从光靶的背面通过小孔观察

处于放电状态的毛细管，能够看见在反射镜膜片透光的背景上有一个直径约为2－3mm的放电毛细管截面，颜色比周围背景亮。如果小孔处在毛细管轴线附近，在毛细管的截面内还应看见一个更亮的只有针尖大的亮点，这就是放电毛细管的轴心。如图 4.7(b)所示，上下左右调整光靶的位置，使小亮点处在毛细管截面的中心，这是光靶的小孔就处在毛细管的轴线上了。

图7 直谐振腔的调节

下一步的调节要使反射镜的光轴与这条轴线重合，如果反射镜的法线与管轴偏离不远，在视场内就可以看见通过反射镜的十字线虚像。调节反射镜架上两个俯仰A和偏转B螺丝（见图4），使十字像的中心与毛细管截面中心亮点重合。这时反射镜的法线与放电管轴线重合。用同样的方法调节另一端反射镜。如果上述步骤操作准确，激光就会出现。若不出激光可多次重复上述步骤。仍无效时可如下操作，来回微调A钮使十字线沿毛细管轴心上下扫描，当两镜片接近时可观察到轴心亮点变亮，把A钮固定在使轴心最亮的位置上，用同样的方法调B钮。再调另一面反射镜，只要出现中心亮点变亮的现象，调出激光就不难了。

激光出现后移去光靶，放上功率计，再仔细调节两个反射镜架上的A，B钮，直到激光功率最强。这时两镜片在调节精度范围内是相互平行的，但很可能谐振腔的垂直度偏差还有较大的余量可供改善。

使δ2减小的方法如下：设M1，M2镜架上的调节螺丝分别为A1，B1和A2，B2，假设先调使腔镜绕水平轴转动的俯仰螺丝A，令A1为主动，则A2为随动，若顺时针方向微调A1，使激光功率下降少许（不超过十分之一），再调A2，若激光功率上升说明顺时针方向微调A1是正确的，以上步骤可以继续操作，直到调A2时激光功率不再上升。若一开始调A2激光功率不上升，应改为逆时针微调A1，重复上述方法。然后换调使腔镜绕垂直轴转动的螺丝

B。令B1主动，B2为随动，方法如前述，当激光功率达到最大时，激光腔的光轴与管轴在调节精度范围内达到了最佳状态。

（3）带色散棱镜的激光腔调节方法

如图3所示，现在M1和M2之间调出激光并使输出激光达到最强，再按以下要求操作：

i)棱镜台的调整

图8 棱镜转台示意

棱镜台的结构示意图如图8所示，这是利用小型分光计的转台改装的，若自行设计应考虑采用正交调节机构。图中o表示棱镜平台转轴，转动角度可以从度盘上读出，读数精度为1′。度盘下面还有使平台转动的微调螺丝，图中未画出。平台的倾斜用x，y，z螺丝调节。转轴的空间方位由基脚螺丝P，Q，V调节。棱镜台的放置须使PQ的连线与激光束方向平行，并在VO方向移动，使棱镜台的转轴与激光束相交。

调棱镜台转轴应与放电管布儒斯特窗的入射面垂直，即分别使棱镜台转轴与布儒斯特窗上的透射光线和反射光线垂直。用一块平面镜放置在棱镜平台上，镜面与xy连线正交，使激光正入射在平面镜上，调x或y 螺丝使光束沿原路返回，将棱镜台转180°若反射光不与入射光重合，说明棱镜台的转轴不垂直于激光束。分别调平台上的螺丝x或y及转台的基脚螺丝P或Q各使反射光与入射光的差距减少一半，反复使棱镜台转动180°，用上述方法调节，直至平面镜的反射光追踪从布儒斯特窗上的反射光落于远处某点的光斑（参考图9，只把图中的棱镜改为平面镜）。调

棱镜台的基脚螺丝V使两光斑重合。

图9 棱镜调节示意

ii)色散棱镜的调节

棱镜的调节如图9所示，三棱镜有两个通光面，用N1，N2表示。两通光面的夹角为棱镜顶角A，另一界面为毛面，图中用粗线表示。放置棱镜要注意以下几点：使入射界面N1与棱镜台转轴o大致重合，以便在转动镜台时入射光点的位置基本不变；使入射光线靠近棱镜顶角A，光线在棱镜中的光程较短，可减少棱镜材料吸收散射等损耗，但要防止光束从棱镜顶角前漏过；使棱镜界面与棱镜平台三个调节螺丝的连线基本垂直；由于反射镜M3安装在棱镜平台上，可移动的范围有限，放置棱镜时要考虑出射光的方向与M3的方位相符。

调节棱镜两个通光面的法线，使之与棱镜台转轴垂直。使N1面对准激光束，调节与N1面有关的平台螺丝x或y，使光束沿原路返回。再使N2面对准激光束，只能选择调第三个平台螺丝z使光束沿原路返回。应注意到调节螺丝x对N1，N2面都有影响，此螺丝一般不用。

iii)调M3镜

转动棱镜台，使M2输出的光束以布儒斯特角入射到N1界面上，转动的角度可由棱镜台度盘读出，也可从棱镜界面反射光强最弱来判断，角度确定后用棱镜台的固定螺丝锁住。调整M3镜台的中部。在棱镜顶角A的前方放置一个白纸屏，调节M3镜架上两个俯仰，水平螺丝，使

光束沿原路返回。在调M3镜的过程中，在白纸屏上可以看到从棱镜的两个侧面上经多次反射出的两串光斑。当两串光斑各自重合于一点时，表明M3镜准确地使光束沿原路返回。

取下辅助腔镜M2，如果前面的调整步骤均达到要求，这时

A 6328激

光就可以在M1和M3之间振荡。再细致调节M3镜，使激光功率达到最强。转动棱镜台的微调螺丝，其它波长的激光就会相继出现。

2、测量要求

（1）用单色仪测量多谱线激光器输出的各条激光谱线的波长。

（2）找出各条激光谱线输出功率与放电电流的关系，记下最大激光功率值及相应的最佳电流值。

（3）棱镜和反射镜的搭配。表4提供了二种棱镜及三组反射镜适用的波长范围。用玻璃棱镜至少调出四条激光谱线是实验的

基本要求。

表4 棱镜及反射镜适用的波长范围

光的偏振 实验报告.doc

光的偏振 实验仪器： 光具座、半导体激光器、偏振片、1/4波片、激光功率计。 实验原理： 自然光经过偏振器后会变成线偏振光。偏振片既可作为起偏器使用，亦可作为检偏器使用。 马吕斯定律：马吕斯指出：强度为I0的线偏振光，透过检偏片后，透射光的强度（不考虑吸收）为I=I0cos2。(是入射线偏振光的光振动方向和偏振片偏振化方向之间的夹角。) 当光法向入射透过1/4波片时，寻常光（o光）和非常光（e光）之间的位相差等于π/2或其奇数倍。当线偏振光垂直入射1/4波片,并且光的偏振和云母的光轴面成θ角，出射后成椭圆偏振光。特别当θ=45°时，出射光为圆偏振光。 实验1、2光路图： 实验5光路图： 实验步骤： 1.半导体激光器的偏振特性： 转动起偏器，观察其后的接受白屏，记录器功率最大值和最小值，以及对应的角度，求出半导体激光的偏振度。 2。光的偏振特性——验证马吕斯定律： 利用现有仪器，记录角度变化与对应功率值，做出角度与功率关系曲线，并与理论值进行比较。 5.波片的性质及利用： 将1/4波片至于已消光的起偏器与检偏器间，转动1/4波片观察已消光位置，确定1/4波片光轴方向，改变1/4波片的光轴方向与起偏器的偏振方向的夹角，对应每个夹角检偏器转动一周，观察输出光的光强变化并加以解释。

实验数据： 实验一： 实验二： 实验五： 数据处理： 实验一： 计算得半导体激光的偏振度约为 故半导体激光器产生的激光接近于全偏振光。实验二： 绘得实际与理论功率值如下：

进行重叠发现二者的图线几乎完全重合，马吕斯定律得到验证。实验五：见“实验数据”中的表格

总结与讨论： 本次实验所用仪器精度较高，所得数据误差也较小。 当光法向入射透过1/4波片时，寻常光（o光）和非常光（e光）之间的位相差等于π/2或其奇数倍。当线偏振光垂直入射1/4波片,并且光的偏振和云母的光轴面成θ角，出射后成椭圆偏振光。特别当θ=45°时，出射光为圆偏振光，这就是实验五中透过1/4波片的线 偏光成为不同偏振光的原因。XX大学生实习报告总结 3000字 社会实践只是一种磨练的过程。对于结果，我们应该有这样的胸襟：不以成败论英雄，不一定非要用成功来作为自己的目标和要求。人生需要设计，但是这种设计不是凭空出来的，是需要成本的，失败就是一种成本，有了成本的投入，就预示着的人生的收获即将开始。 小草用绿色证明自己，鸟儿用歌声证明自己，我们要用行动证明自己。打一份工，为以后的成功奠基吧! 在现今社会，招聘会上的大字板都总写着“有经验者优先”,可是还在校园里面的我们这班学子社会经验又会拥有多少呢?为了拓展自身的知识面，扩大与社会的接触面，增加个人在社会竞争中的经验，锻炼和提高自己的能力，以便在以后毕业后能真正的走向社会，并且能够在生活和工作中很好地处理各方面的问题记得老师曾说过学校是一个小社会，但我总觉得校园里总少不了那份纯真，那份真诚，尽管是大学高校，学生还终归保持着学生身份。而走进企业，接触各种各样的客户、同事、上司等等，关系复杂，但你得去面对你从没面对过的一切。记得在我校举行的招聘会上所反映出来的其中一个问题是，学生的实际操作能力与在校的理

氦氖激光器的调腔实验

氦氖激光器的调腔实验 （北京师范大学物理系） 摘要：本实验分别通过准直法和十字叉丝法来调节谐振腔两端腔镜的位置，使得两个腔镜平行且和毛细管垂直，发射激光，并通过统调法获得最强激光。 理论： 激光器由激励电流、增益介质和谐振腔组成，如图1。对He-Ne激光器而言增益介质就是在两端封有布儒斯特窗的毛细管内按一定的气压充以适当比例的氦氖气体，当氦氖混合气体被电流激励时，与某些谱线对应的上下能级的粒子数发生反转，使介质具有增益。 介质增益与毛细管长度、内径粗细、两种气体的比例、总气压以及放电电流等因素有关。对谐振腔而言腔长要满足频率的驻波条件，谐振腔镜的曲率半径要满足腔的稳定条件。总之腔的损耗必须小于介质的增益，才能建立激光振荡。由于介质的增益具有饱和特性，增益随激光强度增加而减小。初始建立激光振荡时增益大于损耗，随着激光的增强而增益逐渐减小直到增益等于损耗时才有持续稳定的振荡。 图1 激光器原理图 实验内容： 1.清洗镜头 在清洗镜头时候可以通过腔镜的具体情况选择合适的清洗方法，首先应用洗耳球吹去镜头上的灰尘等颗粒物，对于软膜我们采用拖曳的方法，首先将镜头放置在水平的桌面上，取一张镜头纸并将光滑一面放置在镜头上，并且在此之前确保不会用手去接触光滑面，在擦镜纸上接触镜头的部位滴一到两滴丙酮试剂，轻轻拖曳擦镜纸的一端直到整张擦镜纸擦过镜头。

图2 软膜清洗法 对于硬膜，洗耳球吹去镜头上的灰尘等颗粒物之后，将镜头着对折，如图，用止血钳夹住擦镜纸，露出一段，在露出一端上滴一到两滴丙酮，轻甩之后擦 拭镜头，擦拭的过程保证擦拭方向永远朝着一个方向，不来回擦拭。 图3 硬膜清洗法 2.准直法调腔 用具：He-Ne激光器、准直激光器、贴有白纸的立板。 步骤： （1）通过上述方法清洗完镜头和布儒斯特窗后，打开准直激光器； （2）首先调节准直激光器的上下高度和俯仰角度，使得准直激光器打出来的光与毛细管的中心在同一水平线上； （3）将准直激光器固定在谐振腔一端的前段，将激光穿透整个毛细管，此时可以调节准直激光器的横向位移和左右偏移动，直到穿透的光打在对面的白 纸上呈现同心圆环状； （4）装上阴极反射镜，调整反射镜的左右偏转和俯仰，使反射回的激光与出来的激光重合出现在准直激光器镜头上的正中心； （5）装上阳极反射镜，调整反射镜的左右偏转和俯仰，使反射回的激光出现规则的明暗变化；

专业实验 实验四 氦氖多谱线激光器实验讲义

多谱线氦氖激光器 实验 实验讲义 大恒新纪元科技股份有限公司 版权所有不得翻印 多谱线氦氖激光器

在增益管长为1m的外腔式He-Ne激光器中，用腔内插入色散棱镜选择谱线的方法，在可见光区分别使氖原子的九条谱线产生激光振荡。实验要求掌握He-Ne多谱线激光线器的工作原理及腔型结构的特点；学习外腔式激光器及腔内带棱镜激光器的调节方法；测量各条激光谱线的波长；找出各条谱线的最佳放电电流及测量最大输出功率。 一、实验原理 一台激光器除激励电流外主要由两部分组成，一是增益介质；二是谐振腔。对He-Ne激光器而言增益介质就是在两端封有布儒斯特窗的毛细管内按一定的气压充以适当比例的氦氖气体，当氦氖混合气体被电流激励时，与某些谱线对应的上下能级的粒子数发生反转，使介质具有增益。介质增益与毛细管长度、内径粗细、两种气体的比例、总气压以及放电电流等因素有关。对谐振腔而言腔长要满足频率的驻波条件，谐振腔镜的曲率半径要满足腔的稳定条件。总之腔的损耗必须小于介质的增益，才能建立激光振荡。由于介质的增益具有饱和特性，增益随激光强度增加而减小。初始建立激光振荡时增益大于损耗，随着激光的增强而增益逐渐减小直到增益等于损耗时才有持续稳定的振荡。稳定振荡时的增益叫阈值增益，初始的增益叫小信号增益。小信号增益与阈值增益之差越大，腔内的激光强度越强，对小信号增益很低的激光谱线是否能获得激光振荡，关键在于谐振腔的损耗能降低到什么程度。 1、在可见光区激光谱线的小信号增益系数 在氦氖混合气体的增益管中氖原子的3S2能级对2P i（2P i是2P1，2P2，…，2P8，2P10九个能级的简称，3S2-2P9的跃迁是违禁的）九个能级之间能够产生粒子数反转，使介质具有增益，九条谱线的小信号增益系数G0如表1所示。 测量时各谱线的放电电流值不相同；表中相对增益系数是用用光谱相对强度研究氦氖放电管的增益特性的装置测得的，各谱线的放电电流相同。 表1 He-Ne 3S2-2P i谱线的小信号增益系数

实验报告——半导体激光器输出光谱测量

实验报告——半导体激光器输出光谱测量 实验时间：2017.03.04 一、实验目的 1、了解半导体激光器的基本原理及基本参数； 2、测量半导体激光器的输出特性和光谱特性； 3、了解外腔选模的机理，熟悉光栅外腔选模技术； 4、熟悉压窄谱线宽度的方法。 二、实验原理 1.半导体激光器 激光（LASER）的全称 light amplification by stimulated emission of radiation 意为通过受激发射实现光放大。 激光器的基本组成如下图： 必要组成部分无外乎：谐振腔、增益介质、泵浦源。 在此基础上，激光产生的条件有二： 1）粒子数反转 通过外界向工作物质输入能量，使粒子大部分处于高能态，而非基态。 2）跃迁选择定则 粒子能够从基态跃迁到高能态，需要两个能级之间满足跃迁选择定则，电子相差 的奇数倍角动量差。 世界上第一台激光器是1960年7月8日，美国科学家梅曼发明的红宝石激光器。 1962年世界上第一台半导体激光器发明问世。 2.半导体激光器的基本原理 半导体激光器工作原理是激励方式，利用半导体物质(既利用电子)在能带间跃迁发光，用半导体晶体的解理面形成两个平行反射镜面作为反射镜，组成谐振腔，使光振荡、反馈、产生光的辐射放大，输出激光。 没有杂质的纯净半导体，称为本征半导体。 如果在本征半导体中掺入杂质原子，则在导带之下和价带之上形成了杂质能级，分别称为施主能级和受主能级。 有施主能级的半导体称为n型半导体；有受主能级的半导体称这p型半导体。在常温下，热能使n型半导体的大部分施主原子被离化，其中电子被激发到导带上，成为自由电子。而p型半导体的大部分受主原子则俘获了价带中的电子，在价带中形成空穴。因此，n 型半导体主要由导带中的电子导电；p型半导体主要由价带中的空穴导电。 若在形成了p-n结的半导体材料上加上正向偏压，p区接正极，n区接负极。正向电压的电场与p-n结的自建电场方向相反，它削弱了自建电场对晶体中电子扩散运动的阻碍

5-1 氦氖激光器的模式分析 实验报告

近代物理实验报告 指导教师： 得分： 实验时间： 2009 年 03 月 17 日， 第 三 周， 周 三 ， 第 5-8 节 实验者： 班级 材料0705 学号 200767025 姓名 童凌炜 同组者： 班级 材料0705 学号 200767007 姓名 车宏龙 实验地点： 综合楼 501 实验条件： 室内温度 ℃， 相对湿度 %， 室内气压 实验题目： 氦氖激光器的模式分析 实验仪器：（注明规格和型号） 扫描干涉仪；高速光电接收器；锯齿波发生器；示波器； 半外腔氦氖激光器及电源；准直用氦氖激光器及电源；准直小孔。 实验目的： （1） 了解扫描干涉仪原理，掌握其使用方法； （2） 学习观测激光束横模、纵模的实验方法。 实验原理简述： 1. 激光器模式的形成 激光器由增益介质、谐振腔、激励能源三个基本部分组成。如果用某 种激励的方式，使介质的某一对能级间形成的粒子数反转分布，由于 自发辐射的作用，将有一定频率的光波产生，并在谐振腔内传播，被 增益介质增强、放大。形成持续振荡的条件是：光在谐振腔内往返一 周的光程差为波长的整数倍，即 q q uL λ=2 满足此条件的光将获得极大的增强。 每一个q 对应纵向一种稳定的电磁场分布λq ，叫一个纵模，q 称为纵模 序数。纵模的频率为 uL c q q 2=ν 相邻两个纵模的频率间隔为 uL c q 21= ?=?ν 因此可以得知， 缩短腔长的方法是获得单纵模运行激光器的办法之一。

当光经过放电毛细管时，每反馈一次就相当于一次衍射，多次反复衍射，就在横向的同一波腹处形成一个或多个稳定的衍射光斑。每一个衍射光斑对应一种稳定的横向电磁场分布，称为一个横模。模式指激光器内能够发生稳定光振荡的形式，每一个膜，既是纵模，又是横模，纵模描述了激光器输出分立频率的个数，横模描述了垂直于激光传播方向的平面内光场的分布情况。激光的线宽和相干长度由纵模决定，光束的发散角、光斑的直径和能量的横向分布由横模决定。，一个膜由三个量子数表示，通常记作TEM mnq 。 横模序数越大，频率越高。不同横模间的频率差为： ?? ??????????????--?+?=?2/121,)1)(1(arccos )(12''R L R L n m uL c n m mn πν 相邻横模频率间隔为： ?? ??????????????--?=?=?=?+?2/12111)1)(1(arccos 1'R L R L q n m πνν 相邻横模频率间隔与纵模频率间隔的比值是一个分数，分数的大小由激光器的腔长和曲率半径决定，腔长与曲率半径的比值越大，分数值就越大。 另外， 激光器中产生的横模个数，除了与增益有关外，还与放电毛细管的粗细、内部损耗等因素有关。 2. 共焦球面扫描干涉仪 共焦球面干涉仪用压电陶瓷作为扫描元件或用气压进行扫 描。 2.1 共焦球面扫描干涉仪的机构和工作原理 共焦球面扫描干涉仪是一个无源腔，由两块球形凹面反射镜 构成，两块镜的曲率半径和腔长相等（即R 1=R 2=l ，构成共焦 腔）。其中一块反射镜固定不动，另一块反射镜固定在可随 外电压变化而变化的压电陶瓷环上。如右图所示，由低膨胀 系数材料制成的间隔圈，用以保持两球形凹面反射镜R 1、R 2 总处于共焦状态。 当一束波长为λ的光近轴入射到 干涉仪内时，在忽略球差的条件 下，在共焦腔中经四次反射形成 一条闭合路径，光程近似为4l ， 如右图所示 编号为1和1’ 的两组透光强分别为： 1222201]sin )12(1)[1(--+-=βR R R T I I 和 121'I R I = β为往返一次所形成的相位差，即

半导体激光器pi特性测试实验

太原理工大学现代科技学院 课程实验报告 专业班级 学号 姓名 指导教师

实验名称 半导体激光器P-I 特性测试实验 同组人 专业班级 学号 姓名 成绩 一、 实验目的 1. 学习半导体激光器发光原理和光纤通信中激光光源工作原理 2. 了解半导体激光器平均输出光功率与注入驱动电流的关系 3. 掌握半导体激光器P （平均发送光功率）-I （注入电流）曲线的测试方法 二、 实验仪器 1. ZY12OFCom13BG 型光纤通信原理实验箱 1台 2. 光功率计 1台 3. FC/PC-FC/PC 单模光跳线 1根 4. 万用表 1台 5. 连接导线 20根 三、 实验原理 半导体激光二极管（LD ）或简称半导体激光器，它通过受激辐射发光，（处于高能级E 2的电子在光场的感应下发射一个和感应光子一模一样的光子，而跃迁到低能级E 1，这个过程称为光的受激辐射。所谓一模一样，是指发射光子和感应光子不仅频率相同，而且相位、偏振方向和传播方向都相同，它和感应光子是相干的。）是一种阈值器件。由于受激辐射与自发辐射的本质不同，导致了半导体激光器不仅能产生高功率（≥10mW ）辐射，而且输出光发散角窄（垂直发散角为30～50°，水平发散角为0～30°），与单模光纤的耦合效率高（约30％～50％），辐射光谱线窄（Δλ＝0.1～1.0nm ），适用于高比特工作，载流子复合寿命短，能进行高速信号（>20GHz ）直接调制，非常适合于作高速长距离光纤通信系统的光源。 P-I 特性是选择半导体激光器的重要依据。在选择时，应选阈值电流I th 尽可能小，I th 对应P 值小，而且没有扭折点的半导体激光器，这样的激光器工作电流小，工作稳定性高，消光比（测试方法见实验四）大， ……………………………………装………………………………………订…………………………………………线………………………………………

5-1 氦氖激光器的模式分析 实验报告

近代物理实验报告 指导教师： 得分： 实验时间： 2009 年 03 月 17 日， 第 三 周， 周 三 ， 第 5-8 节 实验者： 班级 材料0705 学号 200767025 姓名 童凌炜 同组者： 班级 材料0705 学号 200767007 姓名 车宏龙 实验地点： 综合楼 501 实验条件： 室内温度 ℃， 相对湿度 %， 室内气压 实验题目： 氦氖激光器的模式分析 实验仪器：（注明规格和型号） 扫描干涉仪；高速光电接收器；锯齿波发生器；示波器； 半外腔氦氖激光器及电源；准直用氦氖激光器及电源；准直小孔。 实验目的： （1） 了解扫描干涉仪原理，掌握其使用方法； （2） 学习观测激光束横模、纵模的实验方法。 实验原理简述： 1. 激光器模式的形成 激光器由增益介质、谐振腔、激励能源三个基本部分组成。如果用某种激励的方式，使介质的某一对能级间形成的粒子数反转分布，由于自发辐射的作用，将有一定频率的光波产生，并在谐振腔内传播，被增益介质增强、放大。形成持续振荡的条件是：光在谐振腔内往返一周的光程差为波长的整数倍，即 q q uL λ=2 满足此条件的光将获得极大的增强。 每一个q 对应纵向一种稳定的电磁场分布λq ，叫一个纵模，q 称为纵模序数。纵模的频率为 uL c q q 2=ν 相邻两个纵模的频率间隔为 uL c q 21= ?=?ν 因此可以得知， 缩短腔长的方法是获得单纵模运行激光器的办法之一。

当光经过放电毛细管时，每反馈一次就相当于一次衍射，多次反复衍射，就在横向的同一波腹处形成一个或多个稳定的衍射光斑。每一个衍射光斑对应一种稳定的横向电磁场分布，称为一个横模。模式指激光器内能够发生稳定光振荡的形式，每一个膜，既是纵模，又是横模，纵模描述了激光器输出分立频率的个数，横模描述了垂直于激光传播方向的平面内光场的分布情况。激光的线宽和相干长度由纵模决定，光束的发散角、光斑的直径和能量的横向分布由横模决定。，一个膜由三个量子数表示，通常记作TEM mnq 。 横模序数越大，频率越高。不同横模间的频率差为： ?? ??????????????--?+?=?2 /121,)1)(1(arccos )(12' 'R L R L n m uL c n m mn πν 相邻横模频率间隔为： ?? ? ?????????????--?=?=?=?+?2 /12111)1)(1(arccos 1' R L R L q n m πνν 相邻横模频率间隔与纵模频率间隔的比值是一个分数，分数的大小由激光器的腔长和曲率半径决定，腔长 与曲率半径的比值越大，分数值就越大。 另外， 激光器中产生的横模个数，除了与增益有关外，还与放电毛细管的粗细、内部损耗等因素有关。 2. 共焦球面扫描干涉仪 共焦球面干涉仪用压电陶瓷作为扫描元件或用气压进行扫描。 2.1 共焦球面扫描干涉仪的机构和工作原理 共焦球面扫描干涉仪是一个无源腔，由两块球形凹面反射镜构成，两块镜的曲率半径和腔长相等（即R 1=R 2=l ，构成共焦腔）。其中一块反射镜固定不动，另一块反射镜固定在可随外电压变化而变化的压电陶瓷环上。如右图所示，由低膨胀系数材料制成的间隔圈，用以保持两球形凹面反射镜R 1、R 2总处于共焦状态。 当一束波长为λ的光近轴入射到干涉仪内时，在忽略球差的条件下，在共焦腔中经四次反射形成一条闭合路径，光程近似为4l ，如右图所示 编号为1和1’ 的两组透光强分别为： 1 222201]sin )12(1)[1(--+-=βR R R T I I 和 121'I R I = β为往返一次所形成的相位差，即 λπβ/22?=ul

实验40 用迈克尔逊干涉仪测量氦氖激光器波长

实验40 用迈克尔逊干涉仪测量氦氖激光器波长 一、实验目的 1.了解迈克尔逊干涉仪的结构及调整方法，并用它测光波波长 2.通过实验观察等倾干涉现象 二、实验仪器 氦氖激光器、迈克尔逊干涉仪(250nm)、透镜、毛玻璃等。 迈克尔逊干涉仪外形如图一所示。 其中反射镜M1是固定的，M2可以在导轨上前后移动，以改变光程差。反射镜M2的移动采用蜗轮蜗杆传动系统，转动粗调手轮（2）可以实现粗调。M2移动距离的毫米数可在机体侧面的毫米刻度尺（5）上读得。通过读数窗口，在刻度盘（3）上可读到0.01mm；转动微调手轮（1）可实现微调，微调手轮的分度值为1×10-4mm。可估读到10-5mm。M1、M2背面各有3个螺钉可以用来粗调M1和M2的倾度，倾度的微调是通过调节水平微调（15）和竖直微调螺丝（16）来实现的。 图一图二 三、实验原理 1.仪器基本原理 迈克尔逊干涉仪的光路和结构如图二所示。M1、M2是一对精密磨光的平面反射镜。P1、P2是厚度和折射率都完全相同的一对平行玻璃板，与M1、M2均成45°角。P1的一个表面镀有半反半透膜，使射到其上的光线分为光强度差不多相等的反射光和透射光；P1称为分光板。当光照到P1上时，在半透膜上分成相互垂直的两束光，透射光（1）射到M1，经M1反射后，透过P2，在P1的半透膜上反射后射向E；反射光（2）射到M2，经M2反射后，透过P1射向E。由于光线（2）前后共通过P1三次，而光线（1）只通过P1一次，有了P2，它

们在玻璃中的光程便相等了，于是计算这两束光的光程差时，只需计算两束光在空气中的光程差就可以了，所以P 2称为补偿板。当观察者从E 处向P 1看去时，除直接看到M 2外还看到M 1的像M 1ˊ。于是（1）、（2）两束光如同从M 2与M 1ˊ反射来的，因此迈克尔逊干涉仪中所产生的干涉和M 1′～M 2间“形成”的空气薄膜的干涉等效。 2.干涉条纹的图样 本实验用He-Ne 激光器作为光源（见图三），激光S 射向迈克尔逊干涉仪，点光源经平面镜M 1、M 2反射后，相当于由两个点光源S 1ˊ和S 2ˊ发出的相干光束。S ˊ是S 的等效光源，是经半反射面A 所成的虚像。S 1′是S ′经M 1′所成的虚像。S 2′是S ′经M 2所成的虚像。由图三可知，只要观察屏放在两点光源发出光波的重叠区域内，都能看到干涉现象。如果M 2与M 1′严格平行，且把观察屏放在垂直于S 1′和S 2′的连线上，就能看到一组明暗相间的同心圆干涉环，其圆心位于S 1′S 2′轴线与屏的交点P 0处，从图四可以看出P 0处的光程差ΔL =2d ，屏上其它任意点P ′或P ″的光程差近似为 ?cos 2d L =? (1) 式中?为S 2′射到P ″点的光线与M 2法线之间的夹角。当λ?k d =?cos 2时，为明纹；当 2/)12(cos 2λ?+=?k d 时，为暗纹。 由图四可以看出，以P 0为圆心的圆环是从虚光源发出的倾角相同的光线干涉的结果，因此，称为“等倾干涉条纹”。?=0时光程差最大，即圆心P 0处干涉环级次最高，越向边缘级次越低。当d 增加时，干涉环中心级次将增高，条纹沿半径向外移动，即可看到干涉环从中心“冒”出；反之当d 减小，干涉环向中心“缩”进去。 图三 图四 由明纹条件可知，当干涉环中心为明纹时，ΔL =2d=k λ。此时若移动M 2（改变d)，环心处条纹的级次相应改变，当d 每改变λ/2距离，环心就冒出或缩进一条环纹。若M 2移动距离为Δd ，相应冒出或缩进的干涉环条纹数为N ，则有

基础性实验：趣味光学实验汇总

光学基础性趣味实验 目录 实验1 光与彩虹（人造彩虹） (2) 实验2 人造彩虹2 (3) 实验3 光的折射实例 (5) 实验4 自制放大镜 (6) 实验5 红外线实验的设计 (7) 实验6 多功能小孔成像仪的制作 (8) 实验7 自制针孔眼镜——小孔成像的应用 (9) 实验8 镜子中有无数个镜子 (10) 实验9 日食和月食的演示 (11) 实验10 制作针孔照相机 (12) 实验11 用激光器演示光的直线传播 (13) 实验12 全反射现象观察......................................... 14错误！未定义

实验1 光与彩虹（人造彩虹） 思考：你用什么办法能制作出与空中彩虹颜色一样的彩虹? 实验准备：清水1盆、平面镜1个 实验操作： 1．取一小盆并加入2/3的水，再把镜子斜放于盆内； 2．使镜面对着阳光，在水盆对面的墙上就能看到美丽的彩虹。 实验中的科学：将镜子插入水中时，在对面的墙上就能看到美丽的彩虹。它是光的折射作用，实验表明：白光通过三棱镜后就会分解为红、橙、黄、绿、蓝、靛、紫等七种颜色的光，这就是光的色散。这里镜面左侧的水就好像一个三棱镜，因而光射出水面后就会发生色散，形成彩虹。 创新：想一想,还有什么办法,可以制造出美丽的彩虹?

实验2 人造彩虹2 准备材料：水、一个玻璃杯、一张白纸。 实验步骤： 1．在玻璃杯中装满水，把杯子拿到阳光可以照射到的窗台上；2．把纸放到阳光透过杯子投射进来的地方，这样在纸上就可以看到彩虹的色彩。 实验中的科学： 光线被水折射了，因而投射到纸上的颜色是阳光被分解之后的颜色，原理跟天空中彩虹的形成是一样的。当阳光以40到42度的角度照射空中的水珠时，阳光通过水珠时发生折射，投射到空中形成了彩虹。 知识问答：彩虹为什么总是弯曲的？ 想象你看着东边的彩虹，太阳在从背后的西边落下。白色的阳光(彩虹中所有颜色的组合)穿越了大气，向东通过了你的头顶，碰到了从暴风雨落下的水滴。当一道光束碰到了水滴，会有两种可能：一是光可能直接穿透过去，或者更有趣的是，它可能碰到水滴的前缘，在进入时水滴内部产生弯曲，接着从水滴后端反射回来，再从水滴前端离开，往我们这里折射出来。这就是形成彩虹的光。 水滴对光的反射，折射加色散形成彩虹。色散后不同色光出射的方向不同，对一个水滴出射的光我们只有站在特定的观察点上才能看见特定的颜色光，而我们平时是站在固定的观察点上去看空中多个水滴，这样，不同水滴中出射的同一种色光能够到达眼睛，这些水滴

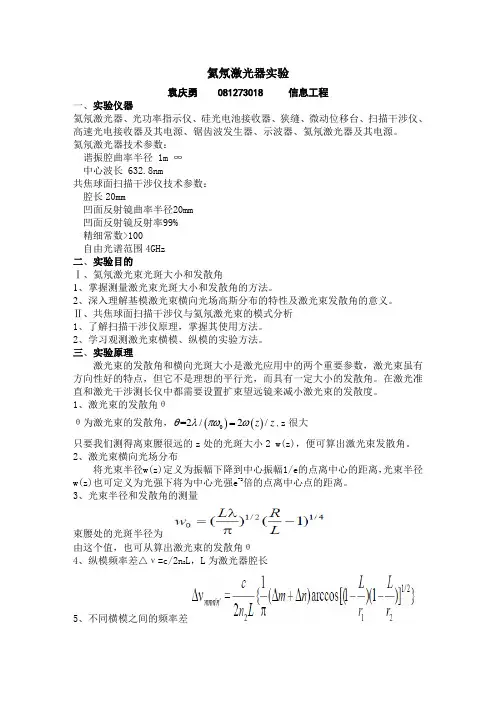

氦氖激光器系列实验
