大庆至广州国家高速公路江西龙南里仁至杨村
（赣粤界）段建设项目
中央分隔带横向排水分项工程
(K36+316-K38+000)
施
工
方
案
中铁十三局集团第一工程有限公司
大广高速公路龙杨段P2标项目经理部
二0一二年四月十九日
中央分隔带横向排水工程施工技术方案
一、工程概况：
K36+316-K38+000段中央分隔带横向排水工程包括：中央分隔带集水井57座；Φ10cm横向HDPE排水管1021.25m；C15砼回填83.74m3,防冲刷土工布38㎡；双层沥青土工布防水层3704㎡；中央分隔带碎石盲沟244m3；Ф10cm纵向软式透水管1684m；反滤织物1684㎡；中央分隔带填土2020.8m3。
二、施工组织机构及工期计划安排
设一个施工队，施工人员25人，主要任务是负责中央分隔带排水工程的施工。
中央分隔带排水工程开工时间定为2012年4月19日，计划完工时间为2012年6月18日。Φ10cm横向HDPE排水管工程开工时间为路基交验后立即开工，在底基层施工之前完成，中央分隔带工程在中面层施工前完工。
三、施工方案及施工方法
（一）、施工方案
1、Φ10cm横向HDPE排水管：在路基单位进行路基交验后，及时组织队伍施工，采用小型挖掘机开挖，砼集中拌和，人工埋设排水管。
2、中央分隔带横向排水工程：车辆运输材料、现场全部采用人工施工各项内容。
3、材料要求
（1）砼使用砼搅拌机集中拌和，拌和时，水泥、碎石、砂材料须符合批复的施工配合比设计要求，已凝结的砼不得使用。
（2）做好各种原材料的检验，严格把好质量关。采购符合规定的品种、等级的水泥材料，碎石、砂材料按配合比确定的材料组织进场，钢筋、土工材料、排水管质量必须符合设计图纸要求，所有原材料必须经监理工程师同意后才可进场使用。
4、施工放样
根据施工图纸设计的桩号位置，利用中桩进行施工放样，对横向排水管、集水井按照施工项目平面位置用石灰画好线，在进行开挖施工。
（二）、Φ10cm横向HDPE排水管施工方法
1、经测量放样确定横向排水管位置后，立即用挖掘机开挖横向排水管基坑，开挖的土用运输车运走。Φ10cm横向排水管施工在路基顶开挖宽度为30cm，深度为30cm，坡度为2%，中线位置开挖宽49cm高36cm集水井基坑。
2、将开挖好的排水管基坑内的余土清理干净，使其底部平整、密实，开挖清理
完毕后，然后报监理检验。
3、砼拌和运输。砼采用搅拌机集中拌和，拌和时严格按监理工程师批复的配合比拌和，拌和量根据现场施工所需的砼量。运输采用自卸式运输车，车厢内必须清洁，并用彩条布密封车厢缝隙，防止运输途中漏浆。
4、横向排水管采用无孔Φ10cm HDPE管按2%的坡度设置在底基层下，挖方路段接入路堑边沟检查井，填方路段当边坡采用骨架防护时直接接入防护骨架的排水带，当边坡采用植草防护时通过边坡下暗埋HDPE管接入排水沟。在清理完基坑后，先铺筑一层C15砼，将HDPE管放入基坑内，排水管应顺直，再用C15砼回填，并用插入式振捣器振捣，使砼包裹严密。集水井与管的接头处应填塞沥青，以防漏水。
5、施工完毕后用土工布覆盖进行保水养生，开挖后的余土必须及时清除出场，保证路基表面整洁。
6、横向排水管设置间距为30-50m设置一处，根据路线纵横断面而定，在凹竖曲线底部增设横向排水管，如接路堤则在出水口下方铺设防冲刷土工布,横向排水管出口处应与路堤边坡坡面保持一直，且尽量与边坡急流槽对接。
7、在施工过程中，应将排水管口两头用编织袋封住，防止杂物进入，应保证每道横向排水管排水通畅。
8、严格按图纸施工，不得损坏路基坡面和其它防护设施；
（三）、中央分隔带施工方法
1、中央分隔带施工顺序：铺筑底基层和下基层→开挖基坑→安装集水井→涂水泥砂浆→铺双层沥青土工布→安装纵向排水管及填盲沟碎石→铺反滤织物→安装通讯设施→填种植土至基层顶同高→施工路缘石→填种植土
2、按施工图纸设计尺寸要求，根据路线中桩确定集水井位置后，立即安排人工开挖基坑，开挖断面尺寸照设计图纸要求尺寸进行开挖，并将基坑内的余土清理干净，使其底部平整、密实。
3、基坑清整完后，采用人工安装好集水井井身模板，用C30砼浇筑井身，砼浇筑时要用振动棒打振动，浇筑井身时其立面的泄水孔口必须与10cm横向排水管相接，接口处用水泥砂浆密封，不得堵塞横向排水管管口。
4、待井身浇筑到设计尺寸位置后，采用C30砼浇筑盖板基，并设1cm厚钢筋保护层。
5、集水井侧壁预留排水孔与矩形集水槽相接，井间距为30-50cm。
6、当遇桥梁、明通道及中央分隔带开口时，在端头增设集水井及横向排水管。
7、井盖采用C30混凝土预制，盖板尺寸长为43cm，宽为43cm，厚5cm。
8、在中基层施工完后，靠基层两侧、底面抹一层2cm厚M10水泥砂浆，再在砂浆上涂一层0.5kg/‰的石油沥青后铺设无纺土工布，然后在无纺土工布上再涂一层0.5kg/‰的同标号石油沥青，土工布用水泥钉钉紧，使其紧贴在基层边缘，土工布的搭接宽度必须符合要求；
9、安装纵向排水管及填盲沟碎石，在遇中央分隔带开口、桥梁、明通道、通讯管道人孔时，纵向排水管应断开，纵向排水管纵坡与路线纵坡相同，但不得小于0.3%，管外包透水土工布，避免管道堵塞，纵向排水管和集水井接口处应填塞沥青，以防漏水，埋好纵向排水管后开始填盲沟碎石，再在碎石盲沟上铺反滤织物。
10、在通讯设施铺设好后可进行中央分隔带填土工作，填土必须采用符合要求的土质，填土要饱满，对于填完后下雨沉降的地方需重新进行补土填筑，达到设计要求。填土应在路缘石施工完后安排填土，在油面层施工前完成，避免污染。
（四）、检测
1、各施工内容的外观尺寸必须符合设计图纸要求。
2、为保证中央分隔带排水畅通，在横向排水管施工完后，应对其排水情况进行检查，保证排水畅通，无阻水现象，不符合要求的，坚决返工。
四、工期保证措施
1、按照工程施工的要求，施工所需的机械设备、施工人员已进场、材料储备充足。
2、加强施工现场管理，合理调配人员，分工明确。
3、以目标进度为依据，将任务分解到每日，落实到各班组。根据施工情况变化，不断优化施工方案，使工序衔接，劳动力组织、机具设备、工期安排等有利于施工生产。
4、在有工作面和施工条件容许并在监理工程师同意允许的情况下，组织夜间施工，确保不影响路面摊铺工期。
五、质量保证措施
1、本工程质量目标为优良工程。
2、严格按施工设计图纸施工，控制各工序间的施工质量。
3、砼、砂浆拌和须按监理批复的施工配合比进行拌制，砼运输到现场时注意凝结时间，对不符合要求的砼不得在现场浇筑。
4、对排水管、钢筋和土工材料必须使用业主准入的厂家供应商，在进场时要求厂家提供产品质量检验证书，项目部在取样品送检至业主规定的检测机构进行外委试验检测，合格后方可进场使用；对水泥、碎石、砂材料必须按配合比确定的材料进场，
进场时，试验室加强检测，不合格的材料坚决不予进场。所有原材料必须经监理工程师同意后方可进场使用。
5、严格按照监理程序、技术规范、质量标准、严格实行“三工序活动”，即在工程施工中，检查上道工序，保证本道工序，服务下道工序的活动。
6、施工后必须保持排水通畅，将施工完后的垃圾清除干净。
7、严格执行“三检”制度，按技术规范、质量标准要求的检查方法、频率进行自检、抽检，配合监理、业主及质量监督部门对工程质量的检查与监督。
8、对于施工中所发现的质量问题或质量不合格，及时分析原因，采取措施，予以处理纠正，保证施工质量。
六、安全保证措施
1、严格执行实施性施工组织设计中的安全保证制度、安全保证措施、安全施工技术措施及安全事故应急预案。
2、及时对各岗位人员进行安全技术交底，实行安全生产责任制，保证施工安全。
3、实行安全生产教育，严格执行各岗位、工种安全操作规程，对砼搅拌站操作人员应进行安全培训上岗，严禁违章作业。
4、制定安全技术保证措施，施工现场严禁烟火，并设有防火设施和警示牌。
5、建立安全检查制度，经常进行砼搅拌机、临时用电检查，消除隐患。
6、在路线及现有交叉路口，应设立明显的安全警示牌，以保证过往车辆和行人的安全。
7、在横向排水管施工时，必须将施工的半幅封闭交通，在路线两边设置明显的路线指示牌，防止车辆和非施工人员进入现场。
8、施工现场应保持洁净，设立标志牌，每天施工完后应对现场进行清理，保持文明施工。
七、环境保证措施
1、坚持“以防为主、防治结合、综合治理、化害为利”的原则采取有利措施，保护生态环境。
2、路线经过农田灌溉区域时，采取必要措施保证不影响或中断农田的排灌作业。
3、施工过程中经常洒水，防止扬尘对施工人员造成危害和对周边农作物的影响。
4、当施工工地距居民区小于150米时，不在夜间安排噪声很大的机械施工，减少对居民的干扰。
5、合理安排施工作业时间，尽量降低夜间车辆出入频率，夜间施工尽量不安排噪音很大的机械施工。
质量保证体系图
安全保证体系图
目录 一、编制依据 (2) 二、工程概况 (2) 三、施工方法和工作程序 (2) 1.中央分隔带 (2) 2.横向排水管施工工艺流程 (3) 3.纵向排水沟施工工艺流程 (7) 4.纵向集水槽施工工艺流程 (11) 四、资源配置计划 (12) 1、人员安排 (12) 2、材料要求 (12) 3、施工机械 (15) 五、质量保证措施 (15) 1、成立质量管理组织机构 (15) 2、建立健全质量保证体系 (16) 3、确保工程质量的措施 (17) 六、安全保证措施 (19) 七、环境保护措施 (24)
排水工程施工方案 一、编制依据 1、《公路桥涵施工技术规范》（JTJ041-2000） 2、《公路工程集料试验规程》（JTJ085-2000） 3、《公路工程水泥砼试验规程》（JTJ053-94） 4、《普通砼配合比设计规程》（JTJ／T55-2000） 5、《公路工程质量检验评定标准》(JTG F80/1-2004) 二、工程概况 郑州机场至周口西华高速公路（一期）全长106.3公里，起点位于拟建商登高速公路上，通过枢纽互通与拟建商登高速相连，先后和兰南高速、永登高速相连，终点在周口市西北接商周高速公路。项目位于开封市尉氏县、许昌市鄢陵县及周口市扶沟县、西华县境内。工程按四车道高速公路标准设计，荷载等级为公路-Ⅰ级，设计速度120公里/小时，路基宽28米。 本标段为JXZT-1标段，土建起讫里程K25+600～K32+000，长度6.4km；路面起讫里程K25+600～K42+600，长度17km。 按设计，路面及中央分隔带的排水设施包括：中央分隔带施工、纵向排水沟、横向排水管、纵向集水槽等。 本合同段施工图纸、合同清单所包含纵向排水沟（5869m）及横穿路基的横向排水管（1273mΦ110mmUPVC横向排水管及962mΦ300mm双壁波纹排水管）施工。 三、施工方法和工作程序 中央分隔带的排水设施包括：设在左右幅路面基层之间的纵向排水沟，按设计图纸的桩号设集水井及横向排水管，以及横向排水管出口的排水设施。由纵向碎石排水沟、集水井和横向排水管组成。 1. 中央分隔带 1、中央分隔带施工步骤 中央分隔带排水设施的施工顺序与路面主体工程的施工程序相协调，为避免相互干扰甚至彼此冲突的待工、返工浪费。其施工步骤与要求如下：（1）横向排水管施工在垫层施工前埋设，同时在排水管入口处缠裹土
目录 一、编制依据··················错误!未指定书签。 二、工程概况··················错误!未指定书签。 三、施工方法和工作程序·············错误!未指定书签。 1.中央分隔带················错误!未指定书签。 2.横向排水管施工工艺流程··········错误!未指定书签。 3.纵向排水沟施工工艺流程··········错误!未指定书签。 4.纵向集水槽施工工艺流程··········错误!未指定书签。 四、资源配置计划················错误!未指定书签。 1、人员安排················错误!未指定书签。 2、材料要求················错误!未指定书签。 3、施工机械················错误!未指定书签。 五、质量保证措施················错误!未指定书签。 1、成立质量管理组织机构··········错误!未指定书签。 2、建立健全质量保证体系··········错误!未指定书签。 3、确保工程质量的措施···········错误!未指定书签。 六、安全保证措施················错误!未指定书签。 七、环境保护措施················错误!未指定书签。 排水工程施工方案 一、编制依据 1、《公路桥涵施工技术规范》（JTJ041-2000） 2、《公路工程集料试验规程》（JTJ085-2000） 3、《公路工程水泥砼试验规程》（JTJ053-94） 4、《普通砼配合比设计规程》（JTJ／T55-2000） 5、《公路工程质量检验评定标准》(JTG F80/1-2004) 二、工程概况

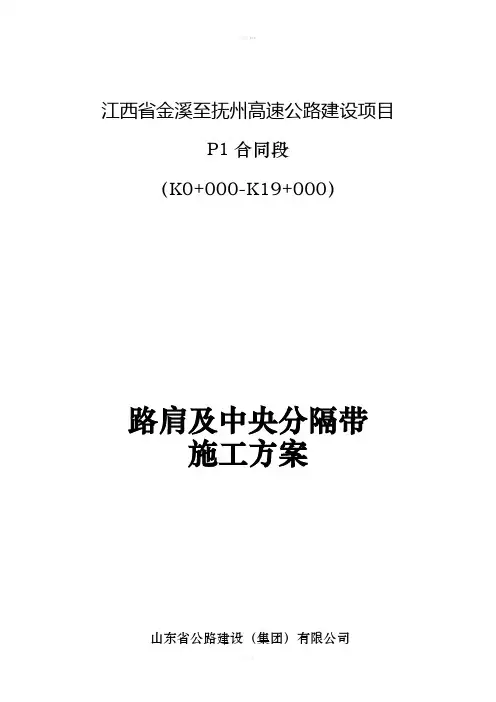

江西省金溪至抚州高速公路建设项目 Pl合同段 (K0+000-K19+000) 路肩及中央分隔带 施工方案 山东省公路建设(集丙)有限公司
