现代(Hynix)内存编号示含义
(2010-01-21 17:04:43)
转载▼
标签：
分类：电脑知识
电脑
ddr400
hynix
ddr内存
it
HY5DU56822AT-H
现代内存编号示意图
A部分标明的是生产此颗粒企业的名称——Hynix。
B部分标明的是该内存模组的生产日期，以三个阿拉伯数字的形式表现。第一个阿拉伯数字表示生产的年份，后面两位数字表明是在该年的第XX周生产出来的。如上图中的517表示该模组是在05年的第17周生产的
C部分表示该内存颗粒的频率、延迟参数。由1-3位字母和数字共同组成。其根据频率、延迟参数不同，分别可以用“D5、D43、D4、J、M、K、H、L”8个字母/数字组合来表示。其含义分别为D5代表DDR500（250MHz），延迟为3-4-4；D43代表DDR433（216MHz），延迟为3-3-3；D4代表DDR400（200MHz），延迟为3-4-4；J代表DDR333（166MHz），延迟为2.5-3-3；M代表DDR266（133MHz），延迟为2-2-2；K代表DDR266A（133MHz），延迟为2-3-3；H代表DDR266B（133MHz），延迟为2.5-3-3；L代表DDR200（100MHz），延迟为2-2-2。
D部分编号实际上是由12个小部分组成，分别表示内存模组的容量、颗粒的位宽、工作电压等信息。具体详细内容如图二
所示D部分编号12个小部分分解示意图采用现代颗粒的内存颗粒特写

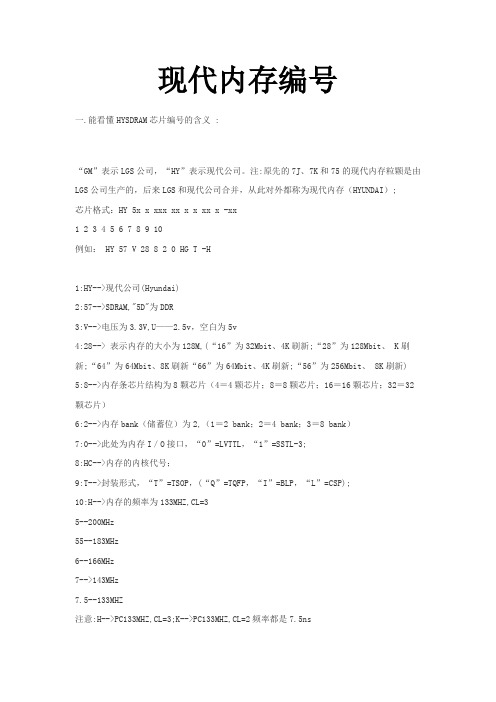

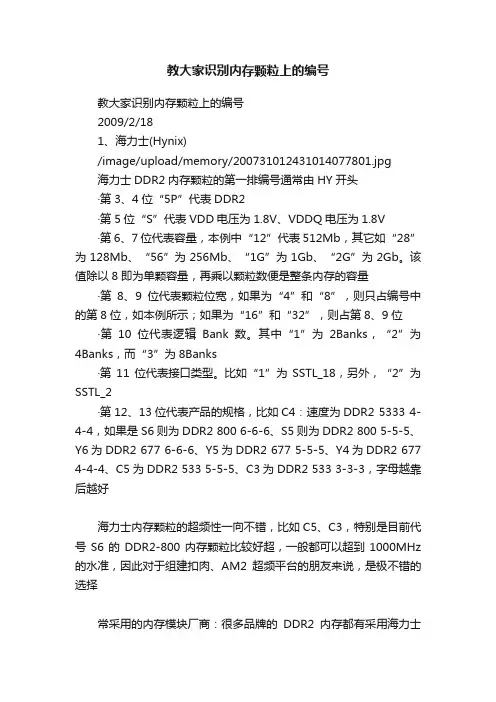

第1部分代表该颗粒的生产企业。“HY”是HYNIX的简称，代表着该颗粒是现代生产制造。第2部分代表产品家族，由两位数字或字母组成，“5D”表示为DDR内存，“57”表示为SDRAM内存第3部分代表工作电压，由一个字母组成。其中含义为V代表VDD=3.3V & VDDQ=2.5V； U代表VDD=2.5V & VDDQ=2.5V；W代表VDD=2.5V & VDDQ=1.8V；S代表VDD=1.8V & VDDQ=1.8V 来分别代表不同的工作电压
第4部分代表内存模组的容量和刷新设置，由两位数字或字母组成。对于DDR 内存，分别由“64、66、28、56、57、12、1G”来代表不同的容量和刷新设置。其中含义为：64代表64MB容量，4K刷新；66代表64MB容量，2K刷新； 28代表128MB容量，4K刷新；56代表256MB容量，8K刷新；57代表256MB容量，4K 刷新；12代表512MB容量，8K刷新；1G代表1GB容量，8K刷新
第5部分代表该内存颗粒的位宽，由1个或2个数字组成。分为4种情况，分别用“4、8、16、32”来分别代表4bit、8bit、16bit和32bit
第6部分表示的是Bank数，由1个数字组成。有三种情况，分别是“1”代表2 bank，“2”代表4 bank，“4”代表8 bank
第7部分代表接口类型，由一个数字组成。分为三种情况，分别是“1”代表SSTL_3，“2”代表SSTL_2；“3”代表SSTL_18
第8部分代表该颗粒的版本，由一个字母组成，这部分的字母在26个字母中的位置越*后，说明该内存颗粒的版本越新，目前为止HY内存共有5个版本，表现在编号上，空白表示第一版，“A”表示第二版，依次类推，到第5版则有“D”来代表。购买内存的时候版本越说明新电器性能越好
第9部分代表的是功耗，如果该部分是空白，则说明该颗粒的功耗为普通，如果该部分出现了“L”字母，则代表该内存颗粒为低功耗
第10部分代表内存的封装类型，由一个或两个字母组成。由“T”代表TOSP 封装，“Q”代表LOFP封装，“F”代表FBGA封装，“FC”代表FBGA（UTC：8 x 13mm）封装
第11部分代表堆叠封装，由一个或两个字母组成。空白代表普通；S代表
Hynix；K代表M&T；J代表其它；M代表MCP（Hynix）；MU代表MCP（UTC)
第12部分代表封装材料，由一个字母组成。空白表示普通，“P”代表铅，“H”代表卤素，“R”代表铅和卤素。
总的说来，其实只要记住第2、3、6和C部分等几处数字的实际含义，就能很轻松对使用现代DDR SDRAM内存颗粒的产品进行辨别。尤其是C部分数字，它将很明确的告诉消费者，这款内存实际的最高工作状态是多少。
总的来说购买采用现代颗粒的DDR400内存条，最好购买编号是“HYXXXXXXXDX”，对于DDR400内存来说编号的尾数最好是“D43”，因为“D”代表的是最新版的现代DDR内存颗粒，在超频方面其表现非常出色的表现。而“D43”所代表的是216MHz的工作频率，将其运用在DDR400内存中，实际上是将“D43”降频为“D4”使用，具有很强的超频能力。对于目前内存市场的发展和其优惠价格来说，512MB/DDR400和DDR2/533内存是现在最值得购买的内存，无论是其价格还是在用料上都是非常优惠和出色的，最后提醒大家的是购买内存时要注意售后服务.
