商用电磁8-30K W机芯维修及安装说明书目录
一、电磁机芯主要配件及检修
二、电源及外部接口图
三、驱动信号检测
四、机芯调试
五、常见的故障及处理方法
六、故障代码及处理方法
一、电磁机芯主要配件及检修
1.交流电容
作用：交流跨线电容主要起消除噪音的作用，吸收
电网干扰信号进入电磁炉，以免引起电磁炉不正常工作。同时也可以抑制电磁炉高频信号冲流入电网。
如果损坏的故障现象：
(1)短路损坏：引起跳闸。
(2)开路损坏：容易烧坏整流桥。
检测：
(1)目测：观察跨线交流电容是否有烧黑和裂纹,如果有烧黑和裂纹说明电容已损坏。
(2)仪表检测：从机芯上拆下电容，把万用表
打到电容档位“-‖-”,万用表两支表笔分别测电容的两端，如果显示的值与电容容量相差过大说明电容已损坏，如图.
更换：拆下已损坏的电容,将容量和电压相匹配的好电容装好。
2.三相整流模块
作用：把三相交流电源转换为直流电源，产
生直流高压。
如果损坏的故障现象：
三相漏电保护开关跳闸，而且漏电保护开关打不上闸。
检测：
(1)目测:观察三相整流模块是否有烧黑和裂纹，如果有烧黑和裂纹说明三相整流模块已损坏。
(2)仪表检测:
第一步:在断电的情况下用万用表二极管档位测试三相整流模块，红表笔放在+极，黑表笔分别测三个交流输入极~，数值在之间如图。
第二步：在断电的情况下用万用表二极管档位测试整流模块，黑表笔
放在—极，红表笔分别测三个交流输入极~，数值在之间如图若所测
数值不在规定值范围之内测整流模块损坏
更换:：
第一步：用M5内六角扳手，和10号套筒把损坏
的三相整流模块拆下。
第二步：用手均匀地在所更换的三相整流模块的底板涂上一层薄薄的
导热硅脂如图所示。
第三步：把三相整流模块安装到铝板上，
注意拧紧螺丝,。
3. 滤波模块电容: 作用：滤波模块电容将三相整流后脉动的直流
电源转换成一个较为平滑的直流电源。
如果损坏的故障现象：
(1)不能正常加热，功率开关开到某个档位后，工作指示灯闪烁1秒
钟后灭掉，如此反复。
检测:
(1)目测：观察滤波模块电容是否有烧黑和裂
纹，如果有烧黑和裂纹说明电容已损坏。
(2)仪器检测：从机芯上拆下电容，把万用表
打到电容档位“-‖-”,万用表两支表笔分别
测电容的两端，如果显示的值与电容容量相差
过大说明电容已损坏如图所示。
更换：拆下已损坏的电容，将电压和容量相匹配的好电容装上,拧紧螺丝。
模块:
作用：IGBT是绝缘栅双极性晶体管的简称,
在电路中相当于一个高频开关管，其在电磁
炉中主要是导通、截止，使得谐振电容与加
热线盘不断反复充放电，加热线盘周围产生
涡流磁场，从而锅具加热，是电磁加热的核
心部件。
如果损坏的故障现象：
不能正常加热，无功率输出。功率开关开到某
个档位后1秒钟显示板的数码管显示“-”工
作指示灯不亮，设备返回待机状态。
检测：
第一步：在断电的情况下用万用表电阻档位测试。
IGBT的4脚和5脚(即G1和E1)的电阻值为?如图所示。
第二步: 在断电的情况下用万用表测试IGBT的6脚和7脚(即G 2和E2)的电阻值为?如图所示。
第三步：在断电的情况下用万用表二极管档位测试IGBT的1脚（红表笔）和3脚（黑表笔）的数值为如图所示。
第四步：在断电的情况下用万用表二极管档位测试IGBT的1脚（黑表笔）和2脚（红表笔）的数值为如图所示。
若所测数值不在规定值范围之内测IGBT损坏。
更换：
第一步：用M5内六角扳手，10号套筒扳手把
IGBT模块拆下。
第二步：用手均匀地在所换的IGBT模块的底
板涂上一层薄薄的导热硅脂如图所示。
第三步：把IGBT模块安装到铝板上，注意拧紧螺丝。
第四步：在IGBT模块的G极和E极之间焊一个电阻，
第五步：G、E（4、5、6、7）脚与驱动线连接，并且要焊接良好。这里要特别注意每根驱动线和IGBT的G、E（4、5、6、7）脚都是一一对应的（如不理解的可以打电话到公司的售后部资询），不能接错，否则会直接损坏IGBT。
5.谐振电容:
作用：与加热线盘组成谐振回路,通过IGBT模块
的导通截止谐振电容与加热线盘不断反复充放
电，使得加热线盘周围产生涡流磁场，从而得锅
具加热。
如果损坏的故障现象:
(1)不能正常加热，功率开关开到某个档位后1秒钟返回待机状
态。
(2)电容容量变小的情况可以正常加热，但是线盘的输出频率变
高，散热器过热保护，显示板显示“4”不停的闪烁。
检测:
(1)目测：观察谐振电容是否有烧黑和裂纹，如
果有烧黑和裂纹说明电容已损坏。
(2)仪器检测：从机芯上拆下电容，把万用表打
到电容档位“-‖-”，万用表两支表笔分别测电
容的两端，如果显示的值与电容容量相差过大说
明电容已损坏如图所示。
更换：拆下已损坏的电容，将电压和容量相匹配
的好电容装上，拧紧螺丝。
6.控制板：
控制板各接口的定义:
作用：电磁炉的控制核心，相当与电脑中的主板。
档位开关插头：外部功率开关插头，可进行档位转换。锅底探头插头：锅底温度传感器插头。
线盘探头插头：线盘温度传感器插头。
显示器插头：数码管档位显示插头。
铝板探头插头：散热铝片温度传感器插头。
输入互感器输入插头：检测输入电流。
输出互感器输入插头：检测输出电流。
功率微调电阻：出厂前可对设备功率进行微调，顺时针旋转功率减小，逆时针旋转功率增大。
驱动插头：IGBT两路开关信号控制输出插头。
7.输入、输出电流传感器
作用:
1.检测锅具。
2.检测输入、输出电流大小，有过流保护作用，20-30kW的机芯没有输入互感器，只有输出互感器。小炒和平头煲汤炉有输入和输出互感器。
如果损坏的故障现象:
1.开路损坏，检测不到锅具，现象：功率开
关开到某个档位后1秒钟返回待机状态。
2.过流保护，即数码管正常显示，工作指示灯亮
2秒钟后灭掉，蜂鸣器“嘟”地响一下，如此反
复。
仪表检测:
用万用表测量输出互感器的两根输出线的电阻值为80-90?之间如图所示，如果所测电阻值超出范围则说明输出互感器已损坏。
更换：拆下损坏的互感器，将电流相匹配的互感器装好，连接电源及信号线。
8.电源板
作用：给控制板以及直流风机供电。
如果损坏的故障现象:显示器不亮，直流风机不转。
仪表检测:
用万用表的直流电压档位测量电源板的输出插头是否有22-28V的直流电压输出，
如果没有电压输出电源板损坏。
更换：拆下损坏的电源板，更换好的电源板，电源板上的整流桥要涂
上导热硅脂
9.变压器
作用:高压电源转换低压电源给控制电路供电。
变压器分为三种：台式8KW的是35VA,8KW-15KW的是45VA，20KW-30kW 的是65VA。安装或者更换是请确认清楚，安装错误可能损害变压器。如果损坏的故障现象：控制板上的电源指示灯不亮，显示板无任何显示。
仪表检测:
万用表测量变压器的输出级的电压是否准确，如果电压不准确或无电压输出说明变压器已损坏。
更换:拆下损坏的变压器, 更换好，按照变压器标示的电压值插入控制板上相对应的插头。
10.风机
作用：给电磁炉散热。
如果损坏的故障现象：
机芯风机不转，长时间工作会出现铝板过热保护现象，显示器显示故障代码4，并且不停地闪烁。
线盘风机不转,长时间工作的话会出现线盘过热保护现象显示器故障代码2,并且不停地闪烁.
更换:用型号相同的风机更换。
二、电源及外部接口图
三、驱动信号检测
⑴在通电待机的情况下用万用表20V直流档位测试IGBT的4脚G1(红表笔)和5脚E1(黑表笔)的电压值为－7V。
⑵在通电待机的情况下用万用表20V直流档位测试IGBT的6脚G2(红表笔)和7脚E2(黑表笔)的电压值为－7V。
⑴在通电开机有档位的情况下用万用表20V直流档位测试IGBT的4脚G1(红表笔)和5脚E1(黑表笔)的电压值为2－3V之间变化。
⑵在通电开机有档位的情况下用万用表20V直流档位测试IGBT的6脚G2(红表笔)和7脚E2(黑表笔)的电压值为2－3V之间变化。
若所测数值不在规定值范围之内测驱动电路或者控制电路有故障,由此可以判断控制板的好坏。
四、机芯调试
每次更换控制板，机芯或加热线圈都要从新调试机器，否则易出现故障。
调试方法：用一字螺丝刀一边旋转蓝色可调电阻，顺时针旋转电流减小，逆时
针旋转电流增大，一边观察电流表。最大电流为额定电流的120%，
每次调试都
要调到最大电流值，测试是否会过流保护，如果出现过流保护请与我公司联系。
过流保护测好了之后把电流调到机芯的额定电流。
三相电流对应的功率如下表：
功率\KW810121520253035
电流\A121518303845
五.常见的故障及处理方法
故障现象1：功率开关开到某一档位,2秒钟后返回“-”待机状态,工作指示灯
不亮故障现象2:显示器显示正常，但是火力很小，功率变得很小。
原因分析：以上两种情况一般为缺相现象。
检查方法:
第一步:用万用表检查三相电压是否正常,三相电每两根之间都测量一次。如上图所示，如果电压不正常说明漏电保护开关已损坏。
第二步：用钳型电流表测量三相电流是否正常，三相电都测量一次，如图所示。
三相电流对应的功率如下表：
功率\KW810121520253035电流\A121518303845
如果有一相无电流说明漏电保护开关已损坏。
注：如用试电笔测量，一定要把电磁炉的电源线拆下后再测量漏电保护开关的三个输出端是否有电压。
故障现象3:无论如何转动火力调节开关都没有反应。
原因分析:火力开关损坏。
处理方法:更换火力调节开关。
故障现象4:漏电保护开关跳闸
原因分析：加热线盘或者是机芯漏电。
处理方法:
第一步：把线盘输出线从机箱上拆下来,通电开机是否还跳闸，如果不调闸说明加热线盘漏电，请检查铁锅是否穿孔漏水。如果还跳闸请按下一步操作。
第二步：把三相电源线从机箱上拆下来后用电工胶布包住线头，通电是否跳闸，如果不调闸说明加热机芯漏电，请更换机芯。如果还跳闸请按下一步操作。
第三步：把三相电源线从漏电保护开关上拆下来，通电是否还跳闸，如果不调闸说明连接电磁炉的电源线有破皮漏电，请更换电源线。如果还跳闸请更换漏电保护开关。
故障现象5：长时间使用后现在故障代码“4”
原因分析：散热器过热保护。
处理方法：
第一步：检测电磁炉周围的环境温度是否过高，比如旁边是否安装有其它的柴
油炉，煤气炉，这样容易造成电磁炉的内部温度过高。
第二步：机芯上的风机是否旋转，转速是否正常，如果正常请按下一步操作。
第三步：清理风机下面的过滤网，由于长时间使用机芯的过滤网堵塞影响了散热效果，清理过滤网。如果清理了过滤网还不能解决问题请按下一步操作。
第四步：清洗铝板散热器，长时间使用散热器上的油烟会影响散热效果。清洗的方法：把电箱上的风机拆下来，倾斜电箱，从风机口这边朝散热器喷洒清洁剂，十分钟后再用水清洗干净，在清洗过程中要注意不要把水冲到电箱里去。
六、故障代码及处理方法：
海为商用电磁炉故障报警代码的含义 代码含义备注E0 输入电压低三相电过低 E1 输入电压高三相电过高 E3 电源短路输入电源短路 E4 线圈温度传感器短路温度传感器损坏 E5 线圈温度传感器开路温度传感器损坏 E6 线圈温度过高线圈温度超过110℃的提示 E7 线圈温度传感器失效温度传感器安装位置不正确 E8 IGBT温度传感器短路温度传感器损坏 E9 IGBT温度传感器开路温度传感器损坏 EA IGBT温度过高IGBT温度超高70℃ EB 负载开路线盘断开 EC 负载短路线盘短路 ED 相位捕捉失效传感器信号传输异常 EE 驱动电压低变压器损坏、驱动模块异常代码定义：发生故障时，指示器上会出现数字，显示的数字便是上表左栏的信号代码。 海为商用电磁炉故障产生的可能原因及对策故障现象可能原因对策 不加热 指示器无显示没有电；检查电源或检查初级保险丝电磁灶开关未打开；打开电磁灶开关 不加热 指示器显示代码锅具太小，底部直径太小、锅形灶具形状不对；换用合适的锅具 锅具没有放置在加热区中心（检测不到锅具）；把锅具放在加热区的中心 锅具不适用；使用厂方配锅 灶具有故障；切断电源，与指定售后服务机构联系维修 指示器无代码但加热效果差所用的锅具不理想；换用厂方配锅，并与你使用的锅进行比较散热风道被堵；检查空气出入通道是否被物体堵塞 环境温度太高，风冷系统无法保证灶内的正常工作温度；吸入空气的温度应低于40℃/110℉ 缺相；检查初级保险丝 灶具有故障；切断电源，与指定售后服务机构联系维修 调功开关 不起作用 调功开关失效切断电源，与指定售后服务机构联系维修 加热时断时续风扇不停地转空气出入口被堵；除去空气出入口上的物体，清洁出入口风扇脏；切断电源后，清洗风扇 加热时断时续风扇始终不转风扇失效；切断电源，与指定售后服务机构联系维修风扇控制电路失效 正常工作较长时间 后，加热时断时续 烹饪区太热，内部感应线盘过热；关掉灶具，取下锅具，等待加热区温度降下来。

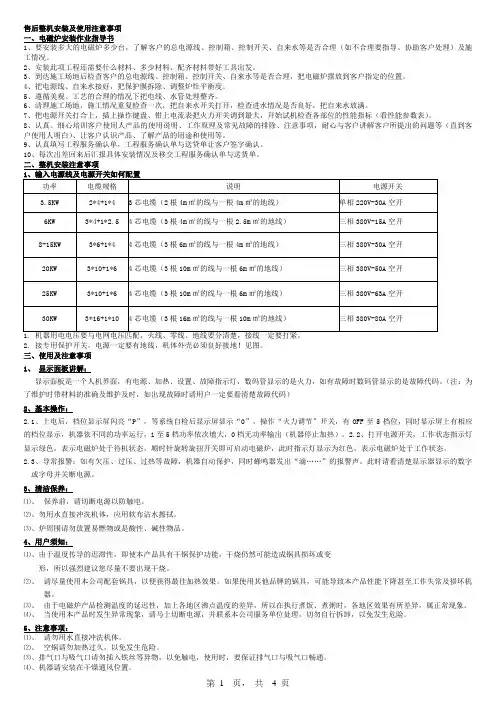

售后整机安装及使用注意事项 一、电磁炉安装作业指导书 1、要安装多大的电磁炉多少台，了解客户的总电源线、控制箱、控制开关、自来水等是否合理（如不合理要指导、协助客户处理）及施工情况。 2、安装此项工程还需要什么材料、多少材料、配齐材料带好工具出发。 3、到达施工场地后检查客户的总电源线、控制箱、控制开关、自来水等是否合理，把电磁炉摆放到客户指定的位置。 4、把电源线、自来水接好，把保护膜拆除、调整炉灶平衡度。 5、遵循美观、工艺的合理的情况下把电线、水管处理整齐。 6、清理施工场地，施工情况重复检查一次，把自来水开关打开，检查进水情况是否良好，把自来水放满。 7、把电源开关打合上，插上操作键盘、钳上电流表把火力开关调到最大，开始试机检查各部位的性能指标（看性能参数表）。 8、认真、细心培训客户使用人产品的使用说明、工作原理及常见故障的排除、注意事项，耐心与客户讲解客户所提出的问题等（直到客户使用人明白）、让客户认识产品、了解产品的用途和使用等。 9、认真填写工程服务确认单，工程服务确认单与送贷单让客户签字确认。 10、每次出差回来后汇报具体安装情况及移交工程服务确认单与送货单。 二、整机安装注意事项 1、输入电源线及电源开关如何配置 功率电缆规格说明电源开关 3.5KW 2*4+1*4 3芯电缆（2根4m㎡的线与一根4m㎡的地线）单相220V-30A空开 6KW 3*4+1*2.5 4芯电缆（3根4m㎡的线与一根2.5m㎡的地线）三相380V-15A空开 8-15KW 3*6+1*4 4芯电缆（3根6m㎡的线与一根4m㎡的地线）三相380V-30A空开 20KW 3*10+1*6 4芯电缆（3根10m㎡的线与一根6m㎡的地线）三相380V-50A空开 25KW 3*10+1*6 4芯电缆（3根10m㎡的线与一根6m㎡的地线）三相380V-63A空开 30KW 3*16+1*10 4芯电缆（3根16m㎡的线与一根10m㎡的地线）三相380V-80A空开 1. 机器用电电压要与电网电压匹配，火线、零线、地线要分清楚，接线一定要打紧。 2. 接专用保护开关，电源一定要有地线，机体外壳必须良好接地！见图。 三、使用及注意事项 1、显示面板讲解： 显示面板是一个人机界面，有电源、加热、设置、故障指示灯，数码管显示的是火力，如有故障时数码管显示的是故障代码。（注：为了维护时带材料的准确及维护及时，如出现故障时请用户一定要看清楚故障代码） 2、基本操作： 2.1、上电后，档位显示屏闪亮“P”，等系统自检后显示屏显示“0”，操作“火力调节”开关，有OFF至5档位，同时显示屏上有相应的档位显示，机器依不同的功率运行，1至5档功率依次增大，0档无功率输出（机器停止加热）。2.2、打开电源开关，工作状态指示灯显示绿色，表示电磁炉处于待机状态，顺时针旋转旋扭开关即可启动电磁炉，此时指示灯显示为红色，表示电磁炉处于工作状态。 2.3、导常报警：如有欠压、过压、过热等故障，机器自动保护，同时蜂鸣器发出“滴……”的报警声。此时请看清楚显示器显示的数字或字母并关断电源。 3、清洁保养： ⑴、保养前，请切断电源以防触电。 ⑵、勿用水直接冲洗机体，应用软布沾水擦拭。 ⑶、炉周围请勿放置易燃物或是酸性、碱性物品。 4、用户须知： ⑴、由于温度传导的迟滞性，即使本产品具有干锅保护功能，干烧仍然可能造成锅具损坏或变 形，所以强烈建议您尽量不要出现干烧。 ⑵、请尽量使用本公司配套锅具，以便获得最佳加热效果。如果使用其他品牌的锅具，可能导致本产品性能下降甚至工作失常及损坏机 器。 ⑶、由于电磁炉产品检测温度的延迟性，加上各地区沸点温度的差异，所以在执行煮饭、煮粥时，各地区效果有所差异，属正常现象。 ⑷、当使用本产品时发生异常现象，请马上切断电源，并联系本公司服务单位处理，切勿自行拆卸，以免发生危险。 5、注意事项： ⑴、请勿用水直接冲洗机体。 ⑵、空锅请勿加热过久，以免发生危险。 ⑶、排气口与吸气口请勿插入铁丝等异物，以免触电，使用时，要保证排气口与吸气口畅通。 ⑷、机器请安装在干燥通风位置。
