丙烯酸酯的乳液聚合 1 前言 丙烯酸酯类聚合物是工业生产中应用比较广泛的原料，可以用于生产涂料、粘合剂、塑料等产品，具有良好的性能，价格便宜。丙烯酸酯类单体多是通过乳液聚合的方式进行聚合反应。乳液聚合是高分子合成过程中常用的一种合成方法，因为它以水作溶剂，在乳化剂的作用下并借助于机械搅拌,使单体在水中分散成乳状液,由引发剂引发而进行的聚合反应。其特点是聚合热易扩散,聚合反应温度易控制; 聚合体系即使在反应后期粘度也很低,因而也适于制备高粘性的聚合物; 能获得高分子量的聚合产物; 可直接以乳液形式使用。本实验利用丙烯酸酯乳液聚合来探究其性质以及应用。 2 实验目的 1)掌握丙烯酸酯乳液合成的基本方法和工艺路线； 2)理解乳液聚合中各组成成分的作用和乳液聚合的机理； 3)了解高聚物不同玻璃化转变温度对产品性能的影响； 3 实验原理 在乳液聚合过程中，乳液的稳定性会发生变化。乳化剂的种类、用量与用法、pH值、引发剂的类型与加入方式、单体的种类与配比、加料方式、聚合工艺、搅拌形状与搅拌速度等都会影响到聚合物乳液的稳定性及最终乳液的性能。功能性单体如硅烷偶联剂、丙烯酸、丙烯酰胺、丙烯酸羟乙酯等作为交联单体参与共聚，在一定程度上可提高乳液的稳定性，但因其具有极强的亲水性，聚合过程中若在水相发生均聚形成水溶性大分子，会产生絮凝作用，极易破乳。因此选择合适的乳化体系和聚合工艺对乳液聚合过程的稳定性具有极重要的意义。 聚合物乳液承受外界因素对其破坏的能力称为聚合物乳液的稳定性。在乳液聚合过程中局部胶体稳定性的丧失会引起乳胶粒的聚结形成宏观或微观的凝聚物，即凝胶现象。凝胶多为大小不等、形态不一的块状聚合物，有的发软、发粘，有的发硬、发脆、多孔。在搅拌作用下凝胶分散在乳液中，可通过过滤法或沉降法除去，但有时也会形成大量肉眼看不到的、普通方法很难分离的微观凝胶，使乳液蓝光减弱颜色发白，外观粗糙。严重时甚至整个体系完全凝聚，造成抱轴、粘釜和挂胶现象。 乳胶粒子的表面性质与吸附或结合在其上的起稳定作用的物质有关，酸性、碱性离子末端以及吸附在乳胶粒表面上的乳化剂在一定的pH值下都是以离子形式存在的，使乳胶粒子表面带上一层电荷，从而在乳胶粒子之间就存在静电斥力，乳胶粒难于互相接近而不发生聚结。当乳胶粒表面吸附有非离子型乳化剂或高分子保护胶体时，其稳定性则与空间位阻有关。 因此乳化剂的选择是决定乳液聚合体系稳定性的关键因素之一。乳化剂虽不直接参与反应，但乳化剂的种类及用量将直接影响到引发速率、链增长速率以及聚合物的分子量和分子量分布。此外乳化剂的类型、用量和加入方式对乳胶粒的粒径和粒径分布也有着决定性的影响。如果所选用的乳化剂不适合本乳液聚合体系，则不论怎样改变乳化剂的浓度和调节聚合工艺参数，乳液聚合仍不能平稳进行或是所得到的乳液产品缺乏实用价值。离子型乳化剂的特点是乳化效率高，可有效地降低表面张力，胶束和乳胶粒子尺寸小，机械稳定性好，但由于其离子特性对电解质比较敏感；非离子型乳化剂对电解质有较好的稳定性，但机械稳定性不好，对搅拌速度比较敏感。离子型乳化剂主要靠静电斥力使乳液稳定，而非离子型乳化剂主要靠水化，两种乳化剂复合使用时，两类乳化剂分子交替吸附在乳胶粒子表面上，既使乳
第一作者:张心亚,27岁,博士研究生 收稿日期:2001-07-03 专论与综述 水性丙烯酸酯类共聚物乳液的合成与应用 张心亚 涂伟萍 杨卓如 陈焕钦 (华南理工大学化工学院化工研究所 广州 510640) 摘要:通过查阅国内外有关文献资料,阐述了水性丙烯酸酯类共聚物乳液的制备方法、性能改进及应用,综述了水性丙烯酸类共聚物乳液目前的研究现状和发展趋势,并对这一蓬勃发展的新型聚合物乳液作了展望。 关键词:水性 丙烯酸酯类共聚物 乳液聚合 合成方法 性能改进 技术进展 丙烯酯类共聚物乳液(Acrylate Copolymeric Emulsion )是丙烯酸酯或甲基丙烯酯与其它乙烯基类单体进行乳液聚合的产物,还包括丙烯酸(酯)类衍生物接枝大分子共聚物[1]。随着现代工业科学技术的发展,丙烯酸及其酯类共聚也液已得到广泛的应用。目前应用最多的是全(甲基)丙烯酸酯类共聚物乳液、醋酸乙烯-(甲基)丙烯酸酯类共聚物乳液和苯乙烯-(甲基)丙烯酸酯类共聚物乳液,主要用作涂料成膜剂和纺织印染粘合剂,并用于密封胶、结构胶等行业中,其用量与日俱增[2]。随着丙烯酸酯类共聚物乳液的应用和研究进展以及环保要求的日益提高,水性丙烯酯酯类共聚物乳液正逐步取代溶剂型丙烯酸酯类共聚物乳液成为涂料和胶粘剂领域的一个重要组成部分,特别地,水性丙烯酸酯类共聚物乳液用于建筑涂料,具有优良的耐候性、耐水性、耐酸碱性、耐玷污性、无毒、对环境友好等性能,是建筑涂料体系中最具发展前途的一类产品 [3] 。 1 水性丙烯酸酯类共聚物乳液聚合技 术的研究进展及发展趋势 国内外主要围绕水性丙烯酸酯乳液的聚合技术开展了研究,目前已开发出核-壳乳液聚合、无皂乳液聚合、有机-无机复合乳液聚合、基团转移聚合(GTP )、互穿网络聚合(LIPN )、微乳液聚合等新技术。一些新技术如核-壳乳液聚合、无皂乳液聚合、 有机-无机复合乳液聚合技术等已在国内外树脂及乳液生产中得到了广泛应用[4],产品性能如耐冻融性能、低温施工性能、贮存稳定性等性能有了很大的提高和改善。 1.1 核-壳乳液聚合(Core /Shell Emulsion Polymerization ) 核-壳乳液聚合是80年代发展起来的一种新技术[5]。核-壳乳液聚合提出了“粒子设计”的新概念,即在不改变乳液单体组成的前提下改变乳液粒子结构,从而提高乳液性能。采用常规乳液聚合得到的乳胶粒子是均相的,核-壳乳液聚合得到的乳胶粒子是非均相的,采用特殊工艺可以设计乳胶粒子的核结构和壳结构的组成。聚合的第一阶段首先制备种子(核)乳液,然后第二阶段加入单体继续聚合形成壳层,最终形成核-壳结构的非均相粒子。用核-壳乳液聚合和常规乳液聚合得到的乳液的最大差异在于:核-壳乳液聚合得到的乳液抗回粘性好、成膜温度低,最好的成膜性、稳定性以及更优越的力学性能,因此该项技术极有实用价值[2、6]。1.2 无皂乳液聚合(Free -Soap Emulsion Polymerization ) 无皂乳液聚合又称无乳化剂乳液聚合,是从传统乳液聚合发展起来的一种新技术[7]。传统的乳液聚合法因乳化剂的存在而影响乳液成膜的致密性、耐水性、耐擦洗性和附着力等;而无皂乳液聚合技术
压敏胶xx知识 压敏胶 拼音: yaminjiao 英文名称： pressuresensitiveadhesive 说明: 压敏胶粘剂的简称。是一类具有对压力有敏感性的胶粘剂。主要用于制备压敏胶带。压敏胶的粘附力（胶粘带与被粘表面加压粘贴后所表现的剥离力）必须大于粘着力（即所谓用手指轻轻接触胶粘带时显示出来的手感粘力）。按其主要成分可分为橡胶型和树脂型两类。除主要成分外，还要加入其他辅助成分，如增粘树脂、增塑剂、填料、粘度调整剂、硫化剂、防老剂、溶剂等配合而成。 压敏胶带 拼音: yaminjiaodai 英文名称： pressure sensitive adhesive tape 说明: 一种特殊类型的胶粘剂。将胶粘剂涂于带状基材上制成。使用时，轻轻加压使胶带与被粘物表面粘结。 由压敏胶、基材、底胶、背面处理剂等构成（见图）。压敏胶是压敏胶带最重要的组成部分。其作用是使胶带具有对压力敏感粘附特性。用作基材的主
要地织物、塑料薄膜、纸类等。底胶是增加压敏胶与基材的粘结强度。广泛用于包装、电绝缘、医疗卫生、粘贴标签和作标记等。 聚丙烯酸酯压敏胶 丙烯酸酯型压敏胶的基体，是具有不饱和双键的单体在催化剂作用下进行自由基聚合反应制得的丙烯酸酯树脂。聚合时所采用的单体可分为三类： 1、粘性单体它是碳原子数为4-12的丙烯酸烷基酯，具有粘性作用，聚合物的玻璃化温度为-20——70°C，常用的有丙烯酸异辛酯和丙烯酸丁酯等。 2、内聚单体这是一些玻璃化温度较高的单体，它不仅能提高胶液的内聚力，而且对耐水性、胶接强度、透明性等也明显改善。 3、改性单体主要是一些带有反应性官能团的含有双急需的单体，如含羧基、羟基、酰胺基等的丙烯酸衍生物。它能与其它单体起交联作用，促进聚合反应，加快聚合速度，提高胶液的稳定性。 表十七列举了上述三种单体的种类及玻璃化温度 表十七丙烯酸酯型压敏胶的单体及玻璃化温度 单体类别单体各称玻璃化温度（°C） 粘性单体丙烯酸乙酯-22 丙烯酸丁酯-55 丙烯酸异辛酯-70 内聚单体醋酸乙烯酯22 丙烯腈97 丙烯酰胺165 苯乙烯80 甲基丙烯酸甲酯105
丙烯酸酯乳液胶黏剂配方组成，生产工艺及应用导读：本文详细介绍了丙烯酸酯乳液胶黏剂的分类，组成，配方等等，需要注意的是，本文中所列出配方表数据经过修改，如需要更详细的内容，请与我们的技术工程师联系。 1. 背景 丙烯酸乳液型胶粘剂是我国20世纪80年代以来发展最快的一种聚合物乳液胶粘剂，它一般是由丙烯酸酯类和甲基丙烯酸酯类共聚或加入醋酸乙烯酯等其它单体共聚而成。该胶粘剂耐候性、耐水性、耐老化性能特别好，并目具有优良的抗氧化性和很大的断裂仲长率，广泛用于包装、涂料、建筑、纺织以及皮革等行业。 随着人们对环境保护的愈发重视，环境友好型产品越来越受到普遍的关注，乳液型胶粘剂因具有无毒无害、无环境污染、不易燃易爆、生产成本低、使用方便等优点而逐渐成为未来胶粘剂的发展趋势。 禾川化学是一家专业从事精细化学品以及高分子分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！ 2. 丙烯酸乳液胶黏剂 聚丙烯酸酯是一类具有多种性能的、用途广泛的聚合物，其乳液一般是以丙烯酸甲酯、丙烯酸乙酯或丙烯酸丁酯为主要单体，与甲基丙烯酸酯单体、苯乙烯、丙烯腈等共聚形成乳液。对聚合物的结构或聚合方法加以改进，可使得改性后的丙烯酸酯胶黏剂性能更加优异。 2.1有机硅改性 有机硅树脂具有优异的耐高低温性能和耐水性能，利用有机硅对聚丙烯酸酯类乳液胶粘剂改性成为近年来研究的热点。有机功能烷氧基硅烷作为粘合促进剂和交联剂，广泛用于胶粘剂、密封胶和涂料等领域。有专家研究了一种专用于水
丙烯酸酯乳液改性的研究现状及发展 姓名：何阳班级：应用化工技术1班学号：20131880 摘要：文章就丙烯酸酯乳液改性的研究现状及其用途作了详细论述，重点介绍了有机硅改性丙烯酸酯乳液和聚氨酯改性的丙烯酸酯乳液(PUA)以及氟改性丙烯酸酯乳液的研究现状及发展前景，并简要地对丙烯酸酯乳液改性的未来方向作了展望。 关键词：丙烯酸酯乳液改性原理现状发展 前言： 丙烯酸酯类共聚物乳液是丙烯酸酯类或甲基丙烯酯类与其它乙烯基酯类单体进行乳液聚合的产物[1]，它主要用作涂料成膜剂和纺织印染粘合剂，也广泛应用于日用化工、化学电源、功能膜、医用高分子、纳米材料以及水处理等方面，其用量与日俱增。丙烯酸酯乳液具有优异的耐水性、耐候性、耐酸碱性和耐腐蚀性，但它存在着耐水性和附着性差及低温变脆、高温变粘等缺点，限制了其应用。 近年来随着聚合理论和技术的不断完善和发展，以及人们对环境友好的绿色化工产品的呼声愈来愈高，丙烯酸酯乳液的改性受到了广泛的重视。一般来说，从两个方面对丙烯酸酯乳液进行改性：一是引入一些功能性单体对丙烯酸酯乳液进行改性，得到高性能的共聚乳液；二是采用新的乳液聚合方法如核壳乳液聚合和互穿网络聚合技术以及微乳液共聚技术来改善丙烯酸酯乳液的性能，在研究过程中通常是这两个方面的相互结合，共同提高丙烯酸酯乳液的性能。本文主要探讨有机硅、有机氟、聚氨酯等对丙烯酸酯乳液性能的改性及其对乳液性能的影响。 1、有机硅改性的丙烯酸酯乳液 1．1 改性原理 有机硅对丙烯酸酯乳液的改性是指将有机硅化学和丙烯酸酯乳液聚合技术结合起来，用来制备高性能的硅丙乳液。丙烯酸酯聚合物具有优良的成膜性、粘接性、保光性、耐候性、耐腐蚀性和柔韧性。但其本身是热塑性的，线性分子上又缺少交联点，难以形成三维网状交联胶膜，因此其耐水性、耐沾污性差，低温

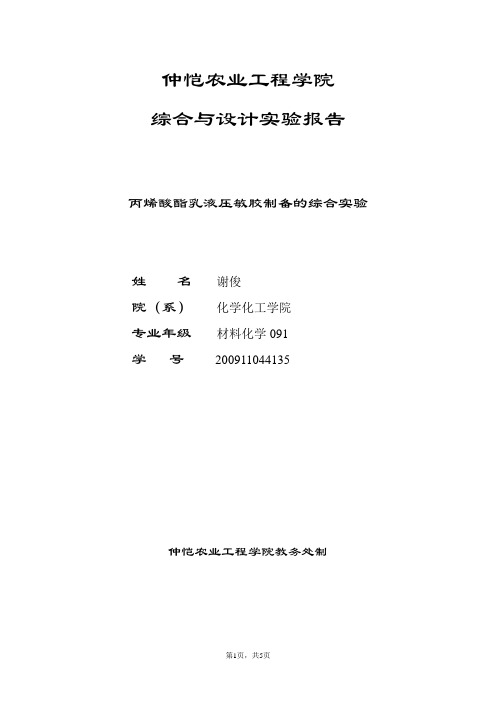

仲恺农业工程学院 综合与设计实验报告 丙烯酸酯乳液压敏胶制备的综合实验 姓名谢俊 院（系）化学化工学院 专业年级材料化学091 学号200911044135 仲恺农业工程学院教务处制
丙烯酸酯乳液压敏胶制备的综合实验 摘要：本次综合实验先用水反复重结晶的方法对制备丙烯酸酯乳液压敏胶所用到的引发剂过硫酸铵进行精制，然后使用乳液聚合方法制备丙烯酸酯乳液压敏胶，最后采用 DSC，傅里叶变换红外光谱仪，粘度计对压敏胶进行性能测试 关键词：丙烯酸酯乳液压敏胶过硫酸铵压敏胶制备压敏胶性能测试 1 实验部分 1.1 过硫酸铵 丙烯酸酯乳液压敏胶多使用过硫酸盐作引发剂，本实验采用过硫酸铵。为了控制聚合反应速度和聚合物的相对分子质量，必须准确地计算引发剂的用量。由于引发剂的性质比较活泼，在储运中易发生氧化、潮解等反应，对其纯度影响很大，因此聚合前要对使用的引发剂进行提纯。过硫酸铵中的主要杂质是硫酸氢铵和硫酸铵，可用少量的水反复重结晶进行精制。 1.2 乳液压敏胶 压敏胶是无需借助于溶剂或热，只需施以一定压力就能将被粘物粘牢，得到实用粘结强度的一类胶黏剂。其中乳液压敏胶黏剂在我国压敏胶黏剂工业中占有相当重要的地位，约占压敏胶黏剂总产量的80%，占全部丙烯酸酯乳液的60%。乳液压敏胶被广泛用于制作包装胶粘带、文具胶粘带、商标纸、电子、医疗卫生等领域。 1.4 过硫酸铵精制与乳液压敏胶制备 1.4.1 过硫酸铵精制 1)在250ml锥形瓶中加入50ml去离子水，然后在40℃水浴中加热15min，使锥形瓶内水 达到40℃。 2)迅速加入5g过硫酸铵，如果很快溶解，可以适当再补加过硫酸铵直至形成饱和溶液。 3)溶液趁热用布氏漏斗过滤，滤液用冰水浴冷却即产生白色结晶（也可置于冰箱冷藏室使 结晶更完全）。过滤出结晶，并以冰水洗涤，用BaCl2溶液检验滤液直至无SO42-为止。 4)将白色晶体置于真空干燥器中干燥，称重，计算产率。将精致过得过硫酸铵放在棕色瓶
万方数据
万方数据
万方数据

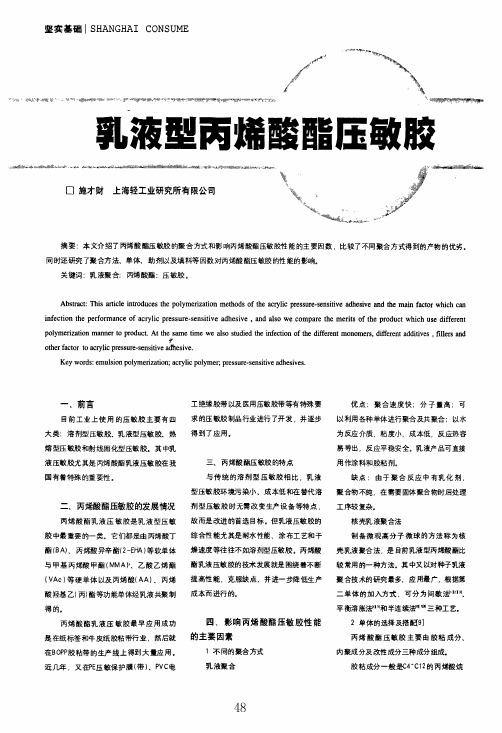

乳液型丙烯酸酯压敏胶 作者：施才财 作者单位：上海轻工业研究所有限公司 刊名： 上海轻工业 英文刊名：SHANGHAI LIGHT INDUSTRY 年，卷(期)：2008，""(5) 被引用次数：0次 参考文献(24条) 1.杨明成.朱军.党从军丙烯酸酯乳液型压敏胶的制备及性能研究[期刊论文]-河南科学 2001(04) 2.王鸿.方满堂乳液型丙烯酸酯压敏胶的合成[期刊论文]-湖北化工 2001(01) 3.王建营.熊林.延玺乳液型丙烯酸酯压敏胶牯剂剥离强度的研究[期刊论文]-化学与黏合 2003(01) 4.邓传禹乳液型丙烯酸酯医用压敏胶的研制[期刊论文]-中国胶粘剂 2004(05) 5.Marcelo Do Amaral.Alexandra Roos.Jos éM Asua.Creton C Assessing the Effect of Latex ParticleSize and Distribution on the Rheological and Adhesive Propertise of Model Waterborne AcrylicPressure-Sensitive Adhesives Films 2005(02) 6.孔宪志.孙东洲.祝铁军丙烯酸酯乳液压敏胶的研制[期刊论文]-化学与黏合 2004(01) 7.杨性坤丙烯酸酯乳液压敏胶的研制[期刊论文]-中国胶祜剂 2002(06) 8.汤长青.卢鑫高性能乳液型丙烯酸酯压敏胶合成工艺研究[期刊论文]-贵州化工 2003(05) 9.王鸿.方满堂乳液型丙烯酸酯压敏胶的合成[期刊论文]-湖北化工 2001(01) 10.陆军乳液型丙烯酸酯压敏胶 1982(02) 11.Henry W.H.Yang J查看详情 1995 12.胡树文.杨玉昆查看详情 1997(06) 13.李明.徐秀雯.李琴.陶学娣增粘树脂对聚丙烯酸酯压敏胶粘合性能的影响[期刊论文]-中国胶粘剂 1999(05) 14.杨性坤.栗印环改性丙烯酸酯压敏胶的研制[期刊论文]-化学与黏合 2002(02) 15.李明.徐秀雯.李琴.陶学娣增粘树脂对聚丙烯酸脂压敏胶粘合性能的影响[期刊论文]-中国胶粘剂 1999(05) 16.王建营.熊林延.胡文祥乳液型丙烯酸酯压敏胶粘剂剥离强度的研究[期刊论文]-试验与粘合 2003(01) 17.胡树克.杨玉昆溶有增粘树脂的丙烯酸酯乳液共聚及压敏胶的性能 1997(06) 18.胡树文.杨玉昆Studies onthe blend of polyacrylate emulsions and tackifier resin emul-sions 1996(03) 19.王峰.杨玉昆用AMPS合成高耐水性丙烯酸乳液压敏胶的研究[期刊论文]-粘接 2001(06) 20.YangYukun.LiHao.FengWang查看详情 2003 21.李昊.杨玉昆无皂丙烯酸酯乳液压敏胶的制备与性能研究[期刊论文]-粘接 2005(05) 22.刘弈.储富样.赵临伍高固含、低粘度丙烯酸乳液压敏胶工业化生产中粘度控制讨论[期刊论文]-中国胶粘剂2003(01) 23.杨玉昆压敏胶粘剂 1994 24.沈涵孜乳液型丙烯酸酯压敏胶粘剂的制备及性能研究 2007 相似文献(10条) 1.期刊论文石淑先.张丁.夏宇正.焦书科.温荔钧.SHI Shu-xian.ZHANG Ding.XIA Yu-zheng.JIAO Shu-ke.WEN Li-jun脂肪酸甲酯磺酸钠作乳化剂的丙烯酸酯乳液聚合研究-现代化工2009,29(4)
乳液性能检测方法 (1)固含量的测定 (2)粘度的测定 (3)PH的测定 (4)筛余物的测定 (5)粒径的测定 (6 )残余单体的测定 (7)最低成膜温度的测定 (8)玻璃化温度的测定 (9)机械稳定性的测定 (10)冻融稳定性的测定 (11)储存稳定性的测定 (12)钙离子稳定性的测定 (13)稀释稳定性的测定 (14)耐水白的测定 (1)固体含量的测定： a) 按GB/T-20263-2006规定：取直径75mm左右的玻璃皿或马口铁洁净小皿称其重量为m o。称1g左右样品于皿内(样品尽量在容器内分散开)，并称重质量为m1。将装有样品的小皿置于 150±2C的烘箱中15min烘干。然后，将小皿置干燥器中冷却至室温，再称重量为m2。(所有质量精确到0.001g) 固含=(m2- m o) / (m1- m o)x 100% 平行测定三次，取平均值。 b) 或者按GB/T11175-2002 规定： 用容器称取约1g试样，准确至0.001g .并使之流平，对于高粘度样品，最好用水或溶剂进行稀释。将其置于恒温105C士2C的电烘箱中部，经干燥60min 土5min 后取出，放入干燥器内冷却至
室温后称量。 2）粘度的测定： 用容器取约500 mL 试样，注意勿混入气泡，将容器置于恒温水槽中，使试样液面低于水面。用玻璃棒加以搅拌，使试样各部分的温度达到试验要求的温度。测量温度的选择要依据配方来定，配方上的指标要求多少度就在多少度下测量。一般先用热水或冷水将待测物调到制定的温度范围再进行测量。 安装防护装置和转子，按照转速和转子的组合，选择转子使测定粘度时指针正好能指在指示刻度盘20 写-100%范围内。实验室一般采用固定转速为60rpm 的方法测定。一般1#转 子的测量范围为1-100cps；2#转子的测量范围为：500cps；3#转子测量范围为：1-2000cps； 4#转子测量范围为：1-10000cps。根据不同的粘度选择不同的转子。 旋转升降手柄，使粘度计平缓地下降，勿使转子粘上气泡，并使液面达到转子液位标线。用水平调节螺丝将粘度计调节至水平位置后，确认转子置于试样容器的中心位置，设定转子、转速，开始测量。 报数据要注明所用转子号，所用转速和测定时的温度。例如：25000 cps （4#/60rpm/30C）。 3）PH 值的测定： 一般测量，精密试纸即可。用玻璃棒沾取少量乳液于精密试纸之上，刮去表层多余的乳 液，一般要求半分钟内不变色，与标准比色卡对比观察颜色变化，读取pH 值。 精密测量，可用以缓冲溶液标定的玻璃甘汞电极pH 计测定。先用标准液校准pH 计， 用蒸馏水洗净后置于乳液（23 ± 2C）中待稳定后读数。平行测定三次，取平均值。 乳液中表面活性剂可能对测定结果有所干扰。
乳液性能检测方法 （1）固含量的测定 （2）粘度的测定 （3）PH的测定 （4）筛余物的测定 （5）粒径的测定 （6）残余单体的测定 （7）最低成膜温度的测定 （8）玻璃化温度的测定 （9）机械稳定性的测定 （10）冻融稳定性的测定 （11）储存稳定性的测定 （12）钙离子稳定性的测定 （13）稀释稳定性的测定 （14）耐水白的测定 （1）固体含量的测定: a）按GB/T-20263-2006规定：取直径75mm左右的玻璃皿或马口铁洁净小皿称其重量为m0。称1g左右样品于皿(样品尽量在容器分散开)，并称重质量为m1。将装有样品的小皿置于150±2℃的烘箱中15min烘干。然后，将小皿置干燥器中冷却至室温，再称重量为m2。（所有质量精确到0.001g） 固含= （m2- m0）/（m1- m0）×100% 平行测定三次，取平均值。 b）或者按GB/T11175-2002规定： 用容器称取约1g试样，准确至0.001g .并使之流平，对于高粘度样品，最好用水或溶剂进行稀释。将其置于恒温105℃士2℃的电烘箱中部，经干燥60min±5min 后取出，放入干燥器冷却至室温后称量。
（2）粘度的测定： 用容器取约 500 mL试样，注意勿混入气泡，将容器置于恒温水槽中，使试样液面低于水面。用玻璃棒加以搅拌，使试样各部分的温度达到试验要求的温度。测量温度的选择要依据配方来定，配方上的指标要求多少度就在多少度下测量。一般先用热水或冷水将待测物调到制定的温度围再进行测量。 安装防护装置和转子，按照转速和转子的组合，选择转子使测定粘度时指针正好能指在指示刻度盘20写-100%围。实验室一般采用固定转速为60rpm的方法测定。一般1#转子的测量围为1-100cps；2#转子的测量围为：500cps；3#转子测量围为：1-2000cps；4#转子测量围为：1-10000cps。根据不同的粘度选择不同的转子。 旋转升降手柄，使粘度计平缓地下降，勿使转子粘上气泡，并使液面达到转子液位标线。 用水平调节螺丝将粘度计调节至水平位置后，确认转子置于试样容器的中心位置，设定转子、转速，开始测量。 报数据要注明所用转子号，所用转速和测定时的温度。例如：25000 cps(4#/60rpm/30C)。（3）PH值的测定： 一般测量，精密试纸即可。用玻璃棒沾取少量乳液于精密试纸之上，刮去表层多余的乳液，一般要求半分钟不变色，与标准比色卡对比观察颜色变化，读取pH值。 精密测量，可用以缓冲溶液标定的玻璃甘汞电极pH计测定。先用标准液校准pH计，用蒸馏水洗净后置于乳液（23±2℃）中待稳定后读数。平行测定三次，取平均值。 乳液中表面活性剂可能对测定结果有所干扰。 （4）筛余物的测定： （无国标） 将100g左右的过滤后的产品取样称重为m1（精确到0.1g），经过配方规定目数的滤袋过滤，将残渣烘干，降至常温称重，为m2（精确到0.001g）
丙烯酸酯乳液型压敏胶黏剂的应用 资料来源：https://www.doczj.com/doc/1f18100511.html, 乳液型压敏胶黏剂是由单体、乳化剂、引发剂、水等原料，以乳液聚合的方式得到的分散型高分子聚合物，并加入多种必要的助剂(例如增稠剂、中和剂、润湿剂、分散剂、消泡剂、防霉剂、着色剂等)制备而成的。对于它在性能上的不足，试图通过下面几个途径获得改善。 (1)提高耐水性 ①水溶胶的利用水溶胶是非常微小粒子的高分子聚合分散体，它兼有乳液系和溶液系两者的特性，能够有效地提高耐水性。 ②减少乳化剂的用量虽然乳化剂对聚合中胶束的形成和聚合后乳液的稳定性起着重要的作用，但也是造成耐水性和黏着性下降的重要原因。采用特殊的乳化剂或减少乳化剂的用量，均可对提高乳液的耐水性有所帮助。 (2)提高粘接强度 ①增黏树脂增黏树脂的加入，可以明显提高压敏胶黏剂的180°剥离强度和初黏力。其加入方式有两种。一是共混，作为一个有效的增黏树脂它必须满足三个基本要求：a.它的分子量必须低于胶黏剂聚合物的分子量;b.增黏树脂的玻璃化温度必须高于聚合物的玻璃化温度;c.增黏树脂与要添加的胶黏剂聚合物的混容性要好。二是在进行乳液聚合之前，事先把增黏树脂溶解于丙烯酸酯单体中，然后再进行乳液聚合，也可以制得综合性能良好的胶黏剂。 ②选择不同的聚合方式如采用核-壳聚合。其中聚合物的核使用较硬的如苯乙烯、丙烯腈、甲基丙烯酸酯等单体，而聚合物的壳使用较软的丙烯酸烷基酯单体，这样结构的聚合物乳液可以大大提高胶黏剂的内聚强度。采用特殊的单体，如使用适量的丙烯酸异壬基酯(Tg=82℃)与丙烯酸酯单体进行共聚合，可以进一步提高其综合性能。作为改良对链烷烃粘接的方法，可以使用安息香酸乙烯酸、甲基丙烯酸四氢化糠基酯、丙烯酸环己酯、2一苯氧基乙基丙烯酸酯等单体与丙烯酸烷基酯共聚合，改善对非极性被粘体的润湿性，有效提高粘接力。(3)在使用丙烯酸酯乳液压敏胶的过程中，常会遇到这样一些问题：如非极性基材的润湿不好;纸、布及无纺布等透气性基材的渗透问题;PE、PVC等不耐温基材的烘烤问题等。下面就针对几种基材的胶黏带的制备作一下简单的介绍。 ①纸基材胶黏制品。该类制品主要用作标签、商标、标贴等。通常的丙烯酸酯压敏胶乳液黏
丙烯酸酯乳液胶黏剂配方组成，生产工艺及应用 导读：本文详细介绍了丙烯酸酯乳液胶黏剂的分类，组成，配方等等，需要注意的是，本文中所列出配方表数据经过修改，如需要更详细的内容，请与我们的技术工程师联系。 1. 背景 丙烯酸乳液型胶粘剂是我国20世纪80年代以来发展最快的一种聚合物乳液胶粘剂，它一般是由丙烯酸酯类和甲基丙烯酸酯类共聚或加入醋酸乙烯酯等其它单体共聚而成。该胶粘剂耐候性、耐水性、耐老化性能特别好，并目具有优良的抗氧化性和很大的断裂仲长率，广泛用于包装、涂料、建筑、纺织以及皮革等行业。 随着人们对环境保护的愈发重视，环境友好型产品越来越受到普遍的关注，乳液型胶粘剂因具有无毒无害、无环境污染、不易燃易爆、生产成本低、使用方便等优点而逐渐成为未来胶粘剂的发展趋势。 禾川化学是一家专业从事精细化学品以及高分子分析、研发的公司，具有丰富的分析研发经验，经过多年的技术积累，可以运用尖端的科学仪器、完善的标准图谱库、强大原材料库，彻底解决众多化工企业生产研发过程中遇到的难题，利用其八大服务优势，最终实现企业产品性能改进及新产品研发。 样品分析检测流程：样品确认—物理表征前处理—大型仪器分析—工程师解谱—分析结果验证—后续技术服务。有任何配方技术难题，可即刻联系禾川化学技术团队，我们将为企业提供一站式配方技术解决方案！
2. 丙烯酸乳液胶黏剂 聚丙烯酸酯是一类具有多种性能的、用途广泛的聚合物，其乳液一般是以丙烯酸甲酯、丙烯酸乙酯或丙烯酸丁酯为主要单体，与甲基丙烯酸酯单体、苯乙烯、丙烯腈等共聚形成乳液。对聚合物的结构或聚合方法加以改进，可使得改性后的丙烯酸酯胶黏剂性能更加优异。 2.1有机硅改性 有机硅树脂具有优异的耐高低温性能和耐水性能，利用有机硅对聚丙烯酸酯类乳液胶粘剂改性成为近年来研究的热点。有机功能烷氧基硅烷作为粘合促进剂和交联剂，广泛用于胶粘剂、密封胶和涂料等领域。有专家研究了一种专用于水性体系的有机硅烷Wz-A在水乳型聚丙烯酸密封胶中的应用，这种水性硅烷可以在不改变产品稳定性的情况下显著提高密封胶的力学性能和粘接性能，Wz-A 的添加量在0.8%-1.6%较为合适。专家们通过乳液聚合法，用羟基硅油与硅烷偶联剂A-151和KH-570对丙烯酸酯进行化学改性，借助硅烷偶联剂中的碳碳双键和硅氧烷结构将羟基硅油与丙烯酸酯连接起来，结果发现，通过KH-570改性后的丙烯酸酯乳液胶黏剂在各项性能上都有明显的提升。由八甲基环四硅氧烷与端基为乙烯基的硅烷偶联剂开环聚合，制得了乙烯基改性有机硅乳液。在反应温度为80℃、催化剂为十二烷基苯磺酸、硅烷偶联剂为A-151时候，制得的核-壳乳液中乙烯基改性有机硅乳液单体转化率高、乳液稳定性好。将该乳液作为种子乳液用于聚丙烯酸酯乳液的改性，可以制得一种柔软性好、色牢度佳的涂料印花胶黏剂。 2.2环氧改性
压敏胶入门知识 压敏胶 拼音:yaminjiao 英文名称：pressure sensitive adhesive 说明:压敏胶粘剂的简称。是一类具有对压力有敏感性的胶粘剂。主要用于制备压敏胶带。压敏胶的粘附力（胶粘带与被粘表面加压粘贴后所表现的剥离力）必须大于粘着力（即所谓用手指轻轻接触胶粘带时显示出来的手感粘力）。按其主要成分可分为橡胶型和树脂型两类。除主要成分外，还要加入其他辅助成分，如增粘树脂、增塑剂、填料、粘度调整剂、硫化剂、防老剂、溶剂等配合而成。 压敏胶带 拼音:yaminjiaodai 英文名称：pressure sensitive adhesive tape 说明:一种特殊类型的胶粘剂。将胶粘剂涂于带状基材上制成。使用时，轻轻加压使胶带与被粘物表面粘结。由压敏胶、基材、底胶、背面处理剂等构成（见图）。压敏胶是压敏胶带最重要的组成部分。其作用是使胶带具有对压力敏感粘附特性。用作基材的主要地织物、塑料薄膜、纸类等。底胶是增加压敏胶与基材的粘结强度。广泛用于包装、电绝缘、医疗卫生、粘贴标签和作标记等。 聚丙烯酸酯压敏胶 丙烯酸酯型压敏胶的基体，是具有不饱和双键的单体在催化剂作用下进行自由基聚合反应制得的丙烯酸酯树脂。聚合时所采用的单体可分为三类： 1、粘性单体它是碳原子数为4-12的丙烯酸烷基酯，具有粘性作用，聚合物的玻璃化温度为 -20——70°C ，常用的有丙烯酸异辛酯和丙烯酸丁酯等。 2、内聚单体这是一些玻璃化温度较高的单体，它不仅能提高胶液的内聚力，而且对耐水性、胶接强度、透明性等也明显改善。 3、改性单体主要是一些带有反应性官能团的含有双急需的单体，如含羧基、羟基、酰胺基等的丙烯酸衍生物。它能与其它单体起交联作用，促进聚合反应，加快聚合速度，提高胶液的稳定性。 表十七列举了上述三种单体的种类及玻璃化温度 表十七丙烯酸酯型压敏胶的单体及玻璃化温度 单体类别单体各称玻璃化温度（°C ） 粘性单体丙烯酸乙酯-22 丙烯酸丁酯-55 丙烯酸异辛酯-70 内聚单体醋酸乙烯酯22 丙烯腈97 丙烯酰胺165 苯乙烯80 甲基丙烯酸甲酯105 丙烯酸甲酯8 改性单体甲基丙烯酸228 丙烯酸106 甲基丙烯酸羟乙酯86 甲基丙烯酸羟丙酯76 二胺基乙基甲基丙烯酸酯13
不同类型乳化剂对丙烯酸脂乳液 压敏胶粘剂耐水性能影响的研究 王峰杨玉昆 (中科院化学研究所 100080) 摘要：用两种低分子乳化剂(SDS，钠盐和CO-436，铵盐)和两种可聚合乳化剂(AMPS-Na和AMPS—NH4)分别在最佳条件下制得了四种主体成分相同的丙烯酸酯乳液压敏胶。测试并比较了四种乳液和压敏胶的性能，较系统的研究了不同类型的乳化剂对丙烯酸酯乳液压敏胶耐水性能的影响。 关键词：低分子乳化剂可聚合乳化剂丙烯酸酯乳液压敏胶耐水性能 1 前言： 丙烯酸酯乳液压敏胶因其价廉，无污染，使用方便和安全等特点在我国压敏胶制造工业中有着特殊而重要的地位。目前，我国70％以上的压敏胶制品是丙烯酸酯乳液压敏胶制造的；其年生产和使用量已超过十万吨。[1] 然而，丙烯酸酯乳液压敏胶与相应的溶剂型压敏胶相比还存在着压敏胶性能较差，特别是胶层的耐水性较差和对高湿环境敏感等缺点。这主要是由于胶层中少量乳化剂的存在引起的。[2]用可聚合乳化剂代替普通低分子乳化剂是提高乳液聚合物耐水性能的重要途径。也有人认为用铵盐乳化剂制得压敏胶比用钠盐乳化剂制得的相应压敏胶的耐水性能要好。[3]但还未见到过不同类型的乳化剂对丙烯酸乳液压敏胶耐水性能影响的系统研究报道。 本文采用一种普通的低分子钠盐乳化剂(十二烷基硫酸钠，商称SDS)，一种低分子铵盐乳化剂(硫酸—(—2—对壬基酚氧—)—乙酯铵盐，Rhodapex CO—436)以及两种可聚合乳化剂(2—丙烯酰胺基—2—甲基—丙基硫酸钠盐，AMPS—NA和2—丙烯酰胺基—2—甲基—丙基硫酸铵盐AMPS—NH4)分别在最佳的实验条件下制得了四种主体成分相同的丙烯酸酯乳液压敏胶，分别标记为EPS—1，EPS—2，EPS—3，EPS—4。四种乳化剂的分子式如下：
丙烯酸酯的乳液合成 一、实验目的 1.了解和掌握苯丙乳液合成的基本方法和工艺路线； 2.理解乳液聚合中各组成成分的作用和乳液聚合的机理； 二、实验原理 在乳液聚合过程中，乳液的稳定性会发生变化。乳化剂的种类、用量与用法、pH值、引发剂的类型、搅拌形状与搅拌速度、加料方式、聚合工艺等都会影响到聚合物乳液的稳定性。功能性单体如硅烷偶联剂、丙烯酸、丙烯酰胺、丙烯酸羟乙酯等作为交联单体参与共聚，在一定程度上可提高乳液的稳定性，但因其具有极强的亲水性，聚合过程中若在水相发生均聚形成水溶性大分子，会产生絮凝作用，极易破乳。因此选择合适的乳化体系和聚合工艺对乳液聚合过程的稳定性具有极重要的意义。 聚合物乳液承受外界因素对其破坏的能力称为聚合物乳液的稳定性。在乳液聚合过程中局部胶体稳定性的丧失会引起乳胶粒的聚结形成宏观或微观的凝聚物，即凝胶现象。凝胶多为大小不等、形态不一的块状聚合物，有的发软、发粘，有的发硬、发脆、多孔。在搅拌作用下凝胶分散在乳液中，可通过过滤法或沉降法除去，但有时也会形成大量肉眼看不到的、普通方法很难分离的微观凝胶，使乳液蓝光减弱颜色发白，外观粗糙。严重时甚至整个体系完全凝聚，造成抱轴、粘釜和挂胶现象。凝聚物的生成在乳液研究和生产中具有极大的危害性，它不仅降低单体的有效利用率，增加聚合装置的停机时间和处理的费用，而且还会加大各釜和各批次间产品性能的不一致性，污染环境。 目前比较权威的用于解释聚合物乳液稳定性的理论是双电层理论和空间位阻理论。乳胶粒子的表面性质与吸附或结合在其上的起稳定作用的物质有关，酸性、碱性离子末端以及吸附在乳胶粒表面上的乳化剂在一定的pH值下都是以离子形式存在的，使乳胶粒子表面带上一层电荷，从而在乳胶粒子之间就存在静电斥力，乳胶粒难于互相接近而不发生聚结。当乳胶粒表面吸附有非离子型乳化剂或高分子保护胶体时，其稳定性则与空间位阻有关。 乳化剂的选择是决定乳液聚合体系稳定性的关键因素之一。乳化剂虽不直接参与反应，但乳化剂的种类及用量将直接影响到引发速率、链增长速率以及聚合物的分子量和分子量分布。此外乳化剂的类型、用量和加入方式对乳胶粒的粒径和粒径分布、乳液粒度也有着决定性的影响。如果所选用的乳化剂不适合本乳液聚合体系，则不论怎样改变乳化剂的浓度和调节聚合工艺参数，乳液聚合仍不能平稳进行或是所得到的乳液产品缺乏实用价值。离子型乳化剂的特点是乳化效率高，可有效地降低表面张力，胶束和乳胶粒子尺寸小，机械稳定性好，但由于其离子特性对电解质比较敏感；非离子型乳化剂对电解质有较好的稳定性，但机械稳定性不好，对搅拌速度比较敏感。离子型乳化剂主要靠静电斥力使乳液稳定，而非离子型乳化剂主要靠水化，两种乳化剂复合使用时，两类乳化剂分子交替吸附在乳胶粒子表面上，既使乳胶粒间有很大的静电斥力，又在乳胶粒表面形成很厚的水化层，二者双重作用的结果可使聚合物乳液稳定性大大提高。目前乳液聚合体系多采用阴离子型与非离子型复配乳化体系，所得乳液兼有粒子尺寸小、低泡和稳定性好的特点。 引发剂对整个聚合过程起差重要的作用，不同的引发剂制得的聚合物具有不同的分子结构及性能。乳液聚合引发剂分为两类：受热分解产生自由基的引发剂(如过硫酸铵APS、过硫酸钾KPS、过硫酸钠NPS、过氧化氢等无机过氧化物)；有机过氧化物和还原剂组合可构成另一类引发剂。丙烯酸酯类共聚物乳液聚合体系中的引发剂多为水性的过硫酸盐，常用的有APS、KPS及NPS等。较适宜的引发剂量为单体总量的0.2%~0.8%，当引发剂用量为0.2%~0.4%时，制备的丙烯酸酯类共聚物乳液呈蓝相、乳液粒子的粒度小，并且稳定性好。
实验一丙烯酸酯的乳液合成 一、实验目的 1.了解和掌握苯丙乳液合成的基本方法和工艺路线； 2.理解乳液聚合中各组成成分的作用和乳液聚合的机理； 二、实验原理 在乳液聚合过程中，乳液的稳定性会发生变化。乳化剂的种类、用量与用法、pH值、引发剂的类型、搅拌形状与搅拌速度、加料方式、聚合工艺等都会影响到聚合物乳液的稳定性。功能性单体如硅烷偶联剂、丙烯酸、丙烯酰胺、丙烯酸羟乙酯等作为交联单体参与共聚，在一定程度上可提高乳液的稳定性，但因其具有极强的亲水性，聚合过程中若在水相发生均聚形成水溶性大分子，会产生絮凝作用，极易破乳。因此选择合适的乳化体系和聚合工艺对乳液聚合过程的稳定性具有极重要的意义。 聚合物乳液承受外界因素对其破坏的能力称为聚合物乳液的稳定性。在乳液聚合过程中局部胶体稳定性的丧失会引起乳胶粒的聚结形成宏观或微观的凝聚物，即凝胶现象。凝胶多为大小不等、形态不一的块状聚合物，有的发软、发粘，有的发硬、发脆、多孔。在搅拌作用下凝胶分散在乳液中，可通过过滤法或沉降法除去，但有时也会形成大量肉眼看不到的、普通方法很难分离的微观凝胶，使乳液蓝光减弱颜色发白，外观粗糙。严重时甚至整个体系完全凝聚，造成抱轴、粘釜和挂胶现象。凝聚物的生成在乳液研究和生产中具有极大的危害性，它不仅降低单体的有效利用率，增加聚合装置的停机时间和处理的费用，而且还会加大各釜和各批次间产品性能的不一致性，污染环境。 目前比较权威的用于解释聚合物乳液稳定性的理论是双电层理论和空间位阻理论。乳胶粒子的表面性质与吸附或结合在其上的起稳定作用的物质有关，酸性、碱性离子末端以及吸附在乳胶粒表面上的乳化剂在一定的pH值下都是以离子形式存在的，使乳胶粒子表面带上一层电荷，从而在乳胶粒子之间就存在静电斥力，乳胶粒难于互相接近而不发生聚结。当乳胶粒表面吸附有非离子型乳化剂或高分子保护胶体时，其稳定性则与空间位阻有关。 乳化剂的选择是决定乳液聚合体系稳定性的关键因素之一。乳化剂虽不直接参与反应，但乳化剂的种类及用量将直接影响到引发速率、链增长速率以及聚合物的分子量和分子量分布。此外乳化剂的类型、用量和加入方式对乳胶粒的粒径和粒径分布、乳液粒度也有着决定性的影响。如果所选用的乳化剂不适合本乳液聚合体系，则不论怎样改变乳化剂的浓度和调节聚合工艺参数，乳液聚合仍不能平稳进行或是所得到的乳液产品缺乏实用价值。离子型乳化剂的特点是乳化效率高，可有效地降低表面张力，胶束和乳胶粒子尺寸小，机械稳定性好，但由于其离子特性对电解质比较敏感；非离子型乳化剂对电解质有较好的稳定性，但机械稳定性不好，对搅拌速度比较敏感。离子型乳化剂主要靠静电斥力使乳液稳定，而非离子型乳化剂主要靠水化，两种乳化剂复合使用时，两类乳化剂分子交替吸附在乳胶粒子表面上，既使乳胶粒间有很大的静电斥力，又在乳胶粒表面形成很厚的水化层，二者双重作用的结果可使聚合物乳液稳定性大大提高。目前乳液聚合体系多采用阴离子型与非离子型复配乳化体系，所得乳液兼有粒子尺寸小、低泡和稳定性好的特点。 引发剂对整个聚合过程起差重要的作用，不同的引发剂制得的聚合物具有不同的分子结构及性能。乳液聚合引发剂分为两类：受热分解产生自由基的引发剂(如过硫酸铵APS、过硫酸钾KPS、过硫酸钠NPS、过氧化氢等无机过氧化物)；有机过氧化物和还原剂组合可构成另一类引发剂。丙烯酸酯类共聚物乳液聚合体系中的引发剂多为水性的过硫酸盐，常用的有APS、KPS及NPS等。较适宜的引发剂量为单体总量的0.2%~0.8%，当引发剂用量为0.2%~0.4%时，制备的丙烯酸酯类共聚物乳液呈蓝相、乳液粒子的粒度小，并且稳定性好。
乳液型丙烯酸酯环保胶黏剂 目录 编辑本段基本特点 作为水性胶黏剂的一种，丙烯酸酯类乳液胶黏剂由于来源广泛，容易制备，具有粘接性能优良、粘接面广泛的特点，广泛用于包装、涂料、纺织。建筑、医疗以及皮革等各行业。 丙烯酸酯类乳液胶黏剂具有优异的性能：①以水为分散介质，不使用有机溶剂，无毒害或易燃危险，属环保型产品;②丙烯酸系单体种类多，含有的酯基、羧基、羟基等官能团具有很强的极性，很容易和其他单体如醋酸乙烯酯、苯乙烯、氯乙烯等进行乳液共聚合，制成具有各种性能的乳液胶黏剂;③丙烯酸系聚合物有优良的保色、耐光及耐候性，不易氧化，对紫外线的降解作用不敏感;④丙烯酸系聚合物粘接强度和剪切强度均很高。[1] 编辑本段组成与配方设计 (1)单体 合成丙烯酸酯类乳液共聚物胶黏剂的单体一般为丙烯酸及其C1～C8的丙烯酸烷基酯，随着烷基链长的加长，均聚物逐渐变软，玻璃化温度降低，质地柔软，直到丙烯酸正辛酯后，由于烷基碳原子的增加，出现侧链结晶倾向，聚合物变脆。 在丙烯酸酯类乳液胶黏剂中，共聚单体的组成分三部分。第一部分为软单体，玻璃化温度低，赋予胶黏剂粘接特性，如丙烯酸甲酯、丙烯酸乙酯、丙烯酸丁酯、丙烯酸异辛酯等;第二部分为硬单体，玻璃化温度高、赋予胶黏剂内聚力，如甲基丙烯酸甲酯、苯乙烯、丙烯腈、醋酸乙烯、偏氯乙烯等;第三部分为官能团单体，通过引入带官能团的单体，赋予胶黏剂反应特性，如亲水性、耐热性、耐水性、交联性。 另外，进行分子设计时，还需根据单体均聚物的性能及所粘接的基材的结构特征选择单体的种类。 (2)引发剂
该体系的引发剂多为水溶性的过硫酸盐，常用的为过硫酸铵、过硫酸钾及过硫酸钠。引发剂的量太少，不易引发聚合;引发剂的量太多，聚合不平衡，较适宜的引发剂量为单体总量的0.2%～0.8%，其中选用0.2%～0.4%的引发剂用量，可使制备的聚丙烯酸酯乳液呈现蓝色，乳液粒子的粒度小和乳液的稳定性好。 (3)乳化剂 乳化剂有非离子型、阳离子型和阴离子型体系。目前我国多使用阴离子乳化剂与非离子乳化剂复合体系。常用的阴离子乳化剂为烷基硫酸钠，烷基苯磺酸钠、二烷基一2一磺基琥珀酸钠、烷基烯丙氧基聚氧乙烯磷酸钠、聚氧乙烯烷基酚醚顺酐加成物钠盐;非离子型乳化剂聚氧乙烯烷基醚、聚氧乙烯酚醚等。 乳化剂的种类和浓度将直接影响引发速率及链增长速率.选择合适的 乳化剂，应首先考虑其亲油亲水平衡值(HLB值)，其次考虑单体与乳化剂的亲和力，一般分子结构愈相似，其亲和力就愈好。 当混合乳液的HLB值偏低时，乳液聚合时的链增长速率快，粒径大，乳液聚合转化率低，容易凝聚，甚至破乳;而当混合浮化剂的HLB值偏高时，乳液聚合时链增长速率慢，粒径小，乳液聚合转化率也低。 (4)交联剂 乳液型丙烯酸酯聚合时，加入交联剂可以改善其黏附性能，聚合中有外交联、自交联(离子交联)和多交联工艺。其中，自交联指大分子链之间的直接交联反应;外交联常常是羧基胶乳中加入脲醛树脂或三聚氰胺树脂 等进行的。按照交联温度，又可分为高温交联和常温交联。 常温交联剂主要有： ①巴斯夫(BASF)公司提出的酸二酰阱系统; ②罗姆一哈斯(Rohm-Hass)公司提出的具有可逆过程的邻甲氧基苯甲 酸锌系统; ③金属离子变联，如Zn(Ac)2、Al(Ac)3等。 另外，还可以进择带有一定极性基目的单体作为反应性改性剂，可以使共聚物产生轻微的交联，使形成分子网络的化学键代替了单纯的分子间力，在一定程度上提高了共聚物的刚性。 在丙烯酸酯乳液共聚反应中，引入两种以上活性基团，以达到中低温自交联的目的：合成的自交联乳液胶可用于聚酰亚胺与铜箔的粘接。采用含环氧基和含酰氨基的交联剂，固化温度为180～190℃，制成的基材具有较高的剥离强度，耐候性能好，可以和外交联型丙烯酸酯乳液胶相媲美。 (5)其他助剂 常用的增黏树脂有松香、松香改性酚醛树脂、萜烯、石油树脂等。 丙烯酸酯乳液的增稠可通过加人氨水或氢氧化钠溶液实现。采用自制的30%(质量分数)的聚丙烯酸乳液增稠剂，这是一种低黏度并含高浓度羧基
